| Typ produktu | Elektrické povrchové čerpadlo na čistú vodu |
| Značka | Stanley |
| Model | STNP1300SP |
| Elektrické napájanie | 230 V ~ 50 Hz |
| Príkon | 1300 W |
| Maximálny prietok (Qmax) | 4500 l/h |
| Maximálna výtlačná výška (Hmax) | 50 m |
| Maximálna sacia výška | 8 m |
| Maximálna teplota vody | 35 °C |
| Priemer pripojení | 25,4 mm (1") |
| Stupeň krytia | IPX4 |
| Čistá hmotnosť | 10,7 kg |
| Celková hmotnosť (s obalom) | 11,8 kg |
| Dĺžka napájacieho kábla | 1 m |
| Typ motora | Elektrický motor, izolačná trieda B |
| Ochrana motora | Termostat proti prehriatiu |
| Oblasti použitia | Zavlažovanie záhrady, domáce zásobovanie vodou, čerpanie zo studne alebo nádrže na dažďovú vodu |
| Zakázané použitie | Pitná voda, horľavé kvapaliny, piesčitá voda, odpadová voda, nepretržitá prevádzka |
| Údržba a čistenie | Pravidelne čistite vstavaný predfilter (A1b) a telo čerpadla |
| Náhradné diely a opravy | Opravy výhradne autorizovaným servisom Stanley; originálny sieťový kábel je povinný |
| Záruka | 24 mesiacov pre súkromné osoby (12 mesiacov pre profesionálov), okrem chýb materiálu alebo výroby |
Často kladené otázky - STNP1300SP STANLEY
Otázky používateľov k STNP1300SP STANLEY
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Elektrické čerpadlo vo formáte PDF zadarmo! Nájdite svoj návod STNP1300SP - STANLEY a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. STNP1300SP značky STANLEY.
NÁVOD NA OBSLUHU STNP1300SP STANLEY
5.2 Nesprávné použití
6.1 Sestavení prístroje
A1 Ušisni nástavák s navojima
A1b Ugrađeni predfiltar (ako je ugrađen)
A2 Odvodni nastavak s navojima

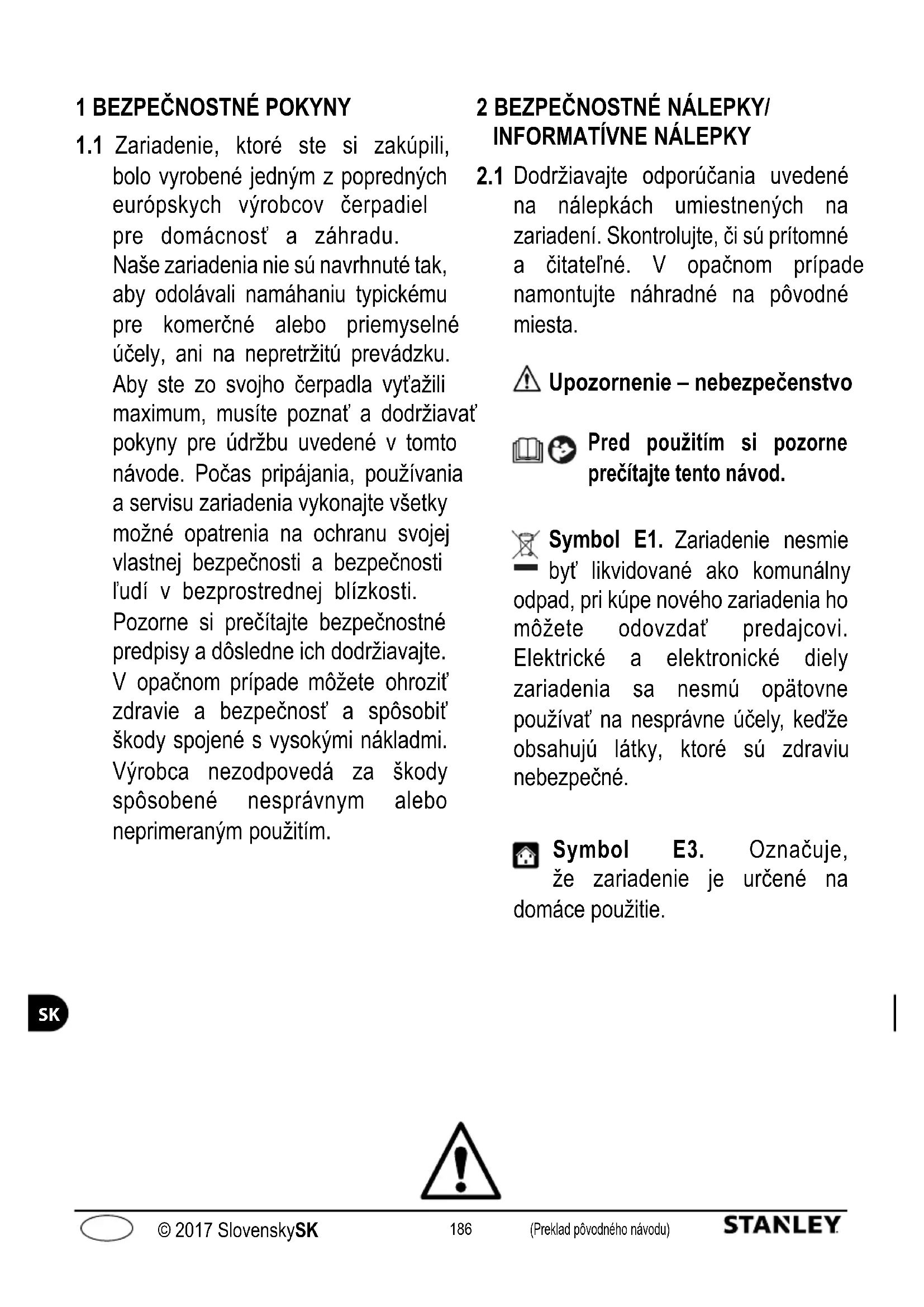

1.1 Zariadenie, ktoré ste si zakúpili, bolo vyrobené jedným z popredných európskych výrobcov čerpadiel pre domácnosť a záhradu.
Naše zariadenia nie sú navrhnuté tak, aby odolávali namáhaniu typickému pre komerčné alebo priemyselné účely, ani na nepretržitú prevádzku. Aby ste zo svojho čerpadla vyt'ažili maximum, musíte poznat' a dodržiavať pokyny pre údržbu uvedené v tomto návode. Počas pripájania, používania a servisu zariadenia vykonajte všetky možné opatrenia na ochranu svojej vlastnej bezpečnosti a bezpečnosti l'udí v bezprostrednej blízkosti.
Pozorne si prečítajte bezpečnostné predpisy a dôsledne ich dodržiavajte. V opačnom prípade môžete ohroziť zdravie a bezpečnosť a spôsobitš škody spojené s vysokými nákladmi. Výrobca nezodpovedá za škody spôsobené nesprávnym alebo neprimeraným použitím.
2 BEZPEČNOSTNÉ NÁLEPKY/ INFORMATÍVNE NÁLEPKY
2.1 Dodržiavajte odporúčania uvedené na nálepkách umiestnených na zariadení. Skontrolujte, či sú prítomné a čitateľné. V opačnom prípade namontujte náhradné na pôvodné miesta.
Upozornenie – nebezpečenstvo
Symbol E1. Zariadenie nesmie byt' likvidované ako komunálny ad, pri kúpe nového zariadenia ho žete odovzdat' predajcovi. ktrické a elektronické diely ladenia sa nesmú opätovne žívať na nesprávne účely, kedže ahujú látky, ktoré sú zdraviu ezpečné.
Symbol E3. Označuje, že zariadenie je určené na háce použitie.
CE Symbol CE. Označuje,
že zariadenie zodpovedá príslušným smerniciam EÚ.
Poloha prepínača ZAPNUTÝ/VYPNUTÝ. Označuje polohu prepínača ZAPNUTÝ/VYPNUTÝ.
$$ l = \text { prepínač ZAPNUTY } $$
$$ 0 = \text { prepínač VYPNUTY } $$
Tento produkt je zaradený do triedy izolácie I. To znamená,
že je vybavený ochranným uzemňovacím vodičom (iba ak je symbol uvedený na zariadení).
SK
3 PRAVIDLÁ BEZPEČNOSTI /ZVYŠKOVÉ RIZIKÁ
3.1 BEZPEČNOSTNÉ OPATRENIA: BEZPEČNOSTNÉ ZÁKAZY
3.1.1 Nebezpečenstvo poranenia! Toto zariadenie NEDOVOL'TE používať det'om alebo osobám so zhoršenými telesnými, zmyslovými alebo duševnými schopnosťami alebo bez potrebných skúseností a znalostí. Deti nesmú používať zariadenie ako hračku. Čistenie a používatel'skú údržbu nesmú vykonávať deti.
3.1.2 Nebezpečenstvo výbuchu alebo otravy! Zariadenie nikdy nepoužívajte s horľavými, toxickými alebo agresívnymi kvapalinami alebo s kvapalinami s charakteristikami, ktoré nie sú kompatibilné s jeho správnou prevádzkou.
3.1.3 Nebezpečenstvo poranenia! Nemierte prúdom vody na l'udí alebo zvieratá.
3.1.4 Nebezpečenstvo úrazu elektrickým prúdom! Prúdom vody nemierte ani na samotné zariadenie, na elektrické diely alebo iné elektrické zariadenia.
3.1.5 Nebezpečenstvo skratu! Zariadenie nepoužívajte vonku počas dažďa. Toto neplatí pre ponorné čerpadlá, ktoré možno používať v daždi. Je však nevyhnutné zabezpečit’, aby pripojenia zástrčky (A12) a akékoľvek použité predlžovacie káble boli chránené pred postriekaním vodou a ponorením do vody.
3.1.6 Nebezpečenstvo poranenia! Toto zariadenie nedovol'te používať deťom, osobám so zhoršenými telesnými, zmyslovými alebo duševnými schopnosťami ani žiadnym nepovolaným osobám.
3.1.7 Nebezpečenstvo úrazu elektrickým prúdom! Zástrčky (A12) ani zásuvky sa nedotýkajte mokrými rukami.
3.1.8 Nebezpečenstvo úrazu elektrickým prúdom a nebezpečenstvo skratu! Ak je napájací kábel (A8) poškodený, musí ho vymení výrobca v niektorom z autorizovaných servisných stredísk alebo podobne kvalifikovaný pracovník, aby sa predišlo akýmkol'vek nebezpečenstvám.
3.1.9 Nebezpečenstvo výbuchu! Ak je poškodená nasávacia alebo výtlačná hadica, zariadenie nepoužívajte.
3.1.10 Nebezpečenstvo poranenia! Zariadenie umiestnite do stabilnej polohy. Pri použití zariadenia v blízkosti bazénov, záhradných jazierok alebo iných vonkajších vodných plôch ho udržiavajte najmenej 2 m od okraja vodnej plochy a chráňte ho pred pádom do vody alebo ponorením do vody. Toto neplatí pre ponorné čerpadlá, keďže sa môžu používať ponorené vo vode.
3.1.11 Nebezpečenstvo poranenia! Skontrolujte, či je zariadenie vybavené typovým štítkom, kde sú uvedené jeho technické údaje. Ak chýba, bezodkladne sa obráťte na predajcu. Zariadenia bez typového štítku sa nesmú používať, kedže sa nedajú identifikovať a sú potenciálne nebezpečné.
3.1.12 Nebezpečenstvo výbuchu! Nie sú povolené žiadne úpravy ovládacích ventilov, bezpečnostných ventilov alebo ostatných bezpečnostných zariadení, ani manipulácia s ich nastaveniami.
3.1.13 Nebezpečenstvo obarenia! V prípade poruchy tlakového spínača alebo dodávky vody sa voda, ktorá zostane vo vnútri telesa čerpadla (A4), môže prehriat' a pri vypustení spôsobit' obarenie.
3.1.14 Nebezpečenstvo poranenia! Ak existuje nebezpečenstvo znečistenia, zariadenie neponechajte bez dozoru.
3.1.15 Nebezpečenstvo skratu! Zariadenie neposúvajte t'ahaním za zástrčku (A12), napájací kábel (A8) ani za d'alšie pripojovacie príslušenstvo. Použite rukovat' (A4b).
3.1.16 Nebezpečenstvo výbuchu! Nedopustte, aby po nasávacej alebo výtlačnej hadici jazdili vozidlá. Zariadenie net'ahajte ani ho nepresúvajte za nasávaciu alebo výtlačnú hadicu.
3.1.17 Nebezpečenstvo poranenia! Zariadenie nepoužívajte, ak sa v čerpanej kvapaline nachádzajú osoby alebo zvieratá, alebo ak s ňou môžu príst' do kontaktu.
3.2 BEZPEČNOSTNÉ OPATRENIA: BEZPEČNOSTNÉ PRÍKAZY
3.2.1 Nebezpečenstvo skratu! Všetky elektrické vodiče musia byt chránené pred striekajúcou vodou.
3.2.2 Nebezpečenstvo úrazu elektrickým prúdom! Zariadenie pripájajte iba ku zdroju elektrickej energie v súlade s príslušnými normami (IEC 603641-1). Počas spúštania môže spôsobovat' rušenie elektrickej sústavy. Zariadenie zapojte iba do zásuvky vybavenej prúdovým chráničom dimenzovaným na 30 mA alebo menej. Použite iba predlžovacie káble v súlade s príslušnými nariadeniami, schválené pre vonkajšie použitie a s priemerom minimálne rovnakým, ako má napájací kábel zariadenia. Napájacie káble navinuté na cievky sa musia úplne odvinút'.
3.2.3 Nebezpečenstvo! Zariadenie sa nikdy nesmie používať nasucho, pred jeho spustením vždy naplňte teleso čerpadla (A4) vodou. Dokonca aj krátka doba prevádzky bez vody môže spôsobit’ jeho poškodenie.
3.2.4 Nebezpečenstvo náhodného zapnutia! Pred vykonaním akejkoľvek práce na zariadení vždy vytiahnite zástrčku (A12) z elektrickej zásuvky.
3.2.5 Nebezpečenstvo! Aby sa zaručila bezpečnosť zariadenia, maximálna teplota čerpanej kvapaliny nesmie byť vyššia ako 35 °C. Teplota okolia nesmie byť nižšia ako +5 °C.
3.2.6 Nebezpečenstvo! Zariadenie nie je určené na čerpanie pitnej vody, ani vody na l'udskú spotrebu. Čerpaná voda môže byť kontaminovaná únikom mazadla.
3.2.7 Nebezpečenstvo poranenia! Údržbu alebo opravu zariadenia alebo elektrických dielov smie vykonať iba kvalifikovaný pracovník.
3.2.8 Nebezpečenstvo poranenia! Pred odpojením hadice od zariadenia vypustite zvyškový tlak odpojením zariadenia od elektrickej siete a otvorením používatel'ského výpustu.
3.2.9 Nebezpečenstvo poranenia! Pred použitím a v pravidelných intervaloch prehliadnite príslušenstvo a skontrolujte komponenty zariadenia, či nevykazujú známky nefunkčnosti alebo opotrebovania.
4 VŠEOBECNÉ INFORMÁCIE
Návod je neoddeliteľnou súčastľou zariadenia a mal by sa uschovat na neskoršie použitie. Návod si pred inštaláciou/použitím zariadenia pozorne prečítajte. Ak sa zariadenie predáva, predávajúci musí odovzdat tento návod novému majiteľovi spoločne so zariadením. Zabezpečte, aby každý použivateľ mal pred spustením zariadenia prístup k návodu a aby si mohol prečítat bezpečnostné a prevádzkové pokyny.
4.2 Dodanie
Zariadenie sa dodáva v kartónovej škatuli.
Dodané balenie je znázornené na obr. 1.
D3 Záručné podmienky
4.3 Likvidácia obalov
Obalové materiály nie sú látky znečistujúce životné prostredie, ale aj tak sa musia recyklovať alebo likvidovať v súlade s príslušnými právnymi predpismi v krajine použitia.
5 TECHNICKÉ INFORMÁCIE
5.1 Predpokladané používanie
Zariadenie je určené na čerpanie čistej vody zo studní alebo cisterien s dažďovou vodou pre záhradné práce alebo na použitie pre systémy zásobovania vodou pre domácnosť. Tieto zariadenia sa nesmú používať na čerpanie pitnej vody. Nečistoty, piesok a usadeniny sú abrazívne a poškodzujú obežné koleso. Na zachytenie týchto častíc namontujte pred čerpadlom vhodné filtre. Chemicky agresívne látky v čerpanej kvapaline poškodzujú čerpadlo.
Minimálny povolený hodinový prietok je 80 l/h (1,3 l/min).
Tieto zariadenia nie sú vhodné pre odkvapkávacie zavlažovacie systémy, kedže prietok vody je príliš nízky, čo znamená, že čerpaná kvapalina nedokáže zariadenie dostatočne chladit.
Zariadenie sa musí inštalovať na suchom, dobre vetranom mieste, chránenom pred mrazom a poveternostnými vplyvmi, s teplotou okolia nepresahujúcou 35 °C. Nikdy sa nesmie inštalovať ani používať v daždi, na vlhkých miestach alebo v studniach.
Zariadenie je v súlade s európskou normou EN 60335-2-41.
5.2 Nesprávne použitie
Použitie deťmi, nespôsobilými osobami alebo osobami, ktoré si neprečítali návod na používanie a neporozumeli mu, je zakázané.
Naplňanie zariadenia horľavými, výbušnými, toxickými alebo chemicky agresívnymi kvapalinami je zakázané.
Použitie zariadenia v prostredí s nebezpečenstvom horl'avej alebo výbušnej atmosféry je zakázané.
Akékol'vek úpravy zariadenia sú zakázané. Akékol'vek úpravy vykonané na zariadení spôsobia neplatnosť záruky a podľa občianskeho a trestného práva zbavia výrobcu akejkol'vek zodpovednosti.
Brúsne a leštiace látky alebo iné látky, ktoré narúšajú materiály, poškodzujú zariadenie. Tieto zariadenia nie sú vhodné na čerpanie kvapalín, ktoré obsahujú abrazívny piesok, bahno alebo íl. Tieto zariadenia sú vhodné na čerpanie vody na hygienické účely, ale nie na čerpanie pitnej vody!
Fekálne látky sa nesmú čerpat pomocou týchto zariadení.
Zariadenia nie sú vhodné na použitie ako prúdové čerpadlá, ako filtračné čerpadlá pre záhradné jazierka, ani na nepretržitú prevádzku (napr. nepretržitá recyklácia vody vo filtračných systémoch bazénov, ani na priemyselné použitie).
Zariadenie nepoužívajte nasucho a pri čerpaní kvapaliny nesmiete mať zatvorený ventil!
5.3 Hlavné komponenty (obr. 1)
A1 Závitová nasávacia prípojka
A1b Integrovaný primárný filter (ak je nainštalovaný)
A2 Závitová výtlačná prípojka
A2b Plniaci otvor (ak je nainštalovaný)
Akékol'vek inštalačné a montážne práce sa smú vykonávat' len na zariadení, ktoré je odpojené od elektrickej siete (obr. 3).
Upozornenie – nebezpečenstvo!
Pred použitím zariadenia vždy vykonajte jeho vizuálnu kontrolu, najmä zástrčky (A12) a napájacieho kábla (A8), či na nich nie sú poškodenia. Poškodené zariadenie sa nesmie používať. Ak je zariadenie poškodené, musí ho skontrolovať servisné centrum alebo autorizovaný elektrotechnik.
Upozornenie – nebezpečenstvo!
Ak je napájací kábel (A8) preseknutý, záruka sa stáva neplatnou a výmena za originálny napájací kábel (A8) sa musí vykonať v rámci opravy na náklady zákazníka (dokonca aj v prípade záručnej opravy). Ak je nevyhnutné predlžit napájací kábel (A8), použite iba predlženie s priemerom minimálne rovnakým, ako má pôvodný napájací kábel (A8). Zariadenie nikdy nedvíhajte ani nevyťahujte zástrčku (A12) zo zásuvky pomocou napájacieho kábla (A8).
6.1 Zostavenie spotrebiča
Pred uvedením zariadenia do prevádzky sa musí pripojit' nasávacia a výtlačná hadica. Zariadenie umiestnite do stabilnej polohy na rovný povrch, na miesto chránené pred zaplavením vodou (obr. 4). Aby sa zabránilo prenosu vibrácií na potrubia alebo steny, zariadenie umiestnite na gumenú podložku a na stlmenie vibrácií použite tesne pred a za zariadením kúsky hadice, ktoré musia byť odolné nasávaniu a tlaku (obr. 5).
Nasávacia hadica odvádza vodu z miesta nasávania do zariadenia. Nasávaciu hadicu pripojte k závitovej prípojke (A1). Skontrolujte, či je nasávacia hadica pripojená vzduchotesne, keďže akýkol’vek únik môže znížit’ prietok zariadenia alebo mu úplne zabránit’ v čerpaní vody. Nasávacia hadica musí mať priemer najmenej 25 mm a musí byť odolná voči deformovaniu a podtlaku. Odporúča sa použitie nasávacej hadice so spätným ventilom. Aby ste dosiahli vzduchotesné pripojenie, použite teflónovú pásku (12 – 15 vrstiev) (obr. 6). Uistite sa, že v mieste nasávania je dostatok vody a že zóna nasávania hadice je trvalo pod hladinou vody.
Kedže maximálna nasávacia výška samonasávacích čerpadiel je 8 metrov, zariadenie nesmie byť vyššie ako 8 m nad hladinou vody v mieste nasávania. Aby sa predišlo vytváraniu vzduchových bubliniek v hadici, ktoré by mohli narušit' prevádzku zariadenia, horizontálna časť nasávacej hadice musí z miesta nasávania do zariadenia nepretržite stúpat' (obr. 7).
Primárny filter sa musí nainštalovať medzi nasávaciu hadicu a nasávaciu prípojku (A1), pokiaľ zariadenie nemá integrovaný primárny filter (A1b).
Pred upevnením výtlačnej hadice úplne naplňte teleso čerpadla (A4) a nasávaciu hadicu vodou pomocou výtlačnej prípojky (A2). Čerpadlo možno naplnit aj pomocou plniaceho otvoru (A2b), ak ho váš typ čerpadla má (obr. 8).
Počas plnenia telesa čerpadla (A4) sa tvoria bublinky, ktoré sa musia vypustit' miernym nakláňaním zariadenia do rôznych smerov. Opát ho naplňte a opakujte tento postup, až kým hladina vody nebude tesne pod plniacim otvorom.
Ak má zariadenie integrovaný primárny filter, musí sa pridat' viac vody cez uzáver primárneho filtra (A1b). Otvorte uzáver, čerpadlo naplňte vodou po okraj a rukou zaskrutkujte uzáver naspät' (obr. 8).
6.4 Upevnenie výtlačnej hadice
Prípojka výtlacnej hadice je na vrchu zariadenia (A2). Hadica sa má pripojit k hadici alebo potrubiu s najväčším možným priemerom (najmenej 19 mm). Menší priemer radikálne znižuje prietok zariadenia. Aby ste dosiahli vzduchotesné pripojenie, použite teflonovú pásku (12 – 15 vrstiev) (obr. 9).
6.5 Bezpečnostné opatrenia
Používatel musí zabrániť škodám vyplývajúcim zo zaplavenia priestorov či iným príčinám v prípade poruchy zariadenia alebo vonkajších komponentov pomocou vhodných opatrení (napr. nainštalovaním ochranného obvodu proti zaplaveniu, poplachovým systémom, záložným čerpadlom, retenčnou
nádržou alebo podobnými opatreniami), ktoré musia byť pripojené k oddelenému elektrickému obvodu zabezpečenému proti zlyhaniu. Bezpečnostné opatrenia sa musia prispôsobit' konkrétnym podmienkam používania a musia byť schopné znížit' alebo zabrániť poškodeniu v dôsledku úniku vody.
Používatel' musí takisto nainštalovať kryt ostrekovania, aby sa predišlo únikom vody alebo postriekaniu v dôsledku poruchy čerpadla s následnou škodou. S ciel'om zaručit rýchle odstránenie všetkej uniknutej vody sa musí nainštalovať záložné čerpadlo alebo podlahový výpust. Takisto možno nainštalovať poplachový systém na spustenie poplachu alebo núdzové vypnutie zariadenia a dodávky vody v prípade úniku vody predtým, ako by mohlo dôjst' k poškodeniu zariadenia alebo majetku.
Odporúčame aj nadvihnút všetko vybavenie v priestoroch s nainštalovaným zariadením približne 5 – 10 cm nad podlahu, aby prípadný únik vody nespôsobil okamžité škody. Výrobca neakceptuje zodpovednosť za škody spôsobené nedodržaním tohto odporúčania.
Upozornenie – nebezpečenstvo! Prevádzka nasucho
Ak je zariadenie v prevádzke viac ako 5 minút so zatvoreným miestom nasávania, môže sa poškodít v dôsledku prehriatia. Ak je znemožnený normálny prietok vody, zariadenie vypnite.
Prevádzka nasucho neopravitel'ne poškodí zariadenie, preto ho nikdy nenechávajte bežat' nasucho dlhšie ako 10 sekúnd.
7 NASTAVENIA
7.1 Predbežné nastavenia
Naše zariadenia sú prednastavené vo výrobe a používatelia nesmú tieto nastavenia menit'.
8 ZAPNUTIE
Upozornenie – nebezpečenstvo!
Akékoľvek inštalačné a montážne práce sa smú vykonávať len na zariadení, ktoré je odpojené od elektrickej siete (obr. 3).
8.1 Zapnutie
Po pripojení všetkých potrubí a naplnení telesa čerpadla (A4) vodou možno pripojit' zástrčku (A12) a prepínač ZAPNUTIA/VYPNUTIA (A5) prepnút do polohy ZAPNUTÉ (ON). Počas prípravnej fázy musí byt výtlačná hadica otvorená, aby vzduch mohol uniknút zo systému a aby sa mohol vytvorit' tlak vody. Ak nasávacia hadica nie je úplne naplnená vodou, zariadeniu môže trvat' až 7 minút, kým bude plne funkčné. Ak voda nie je pod tlakom po uvedenom maximálnom prípravnom čase, vypnite zariadenie a postupujte podl'a opisu v riešení problémov (kapitola 11).
8.2 Technické informácie
Uvedené prietokové hodnoty zariadenia sú maximálne hodnoty, ktoré sú nižšie, ak sa používajú vonkajšie komponenty (napr. výtlačná hadica, kolená, primárny filter atd'). Toto treba mať na pamäti pri výbere zariadenia. Skutočný prietok v konkrétnych podmienkach inštalácie je uvedený v prietokovej schéme (obr. 11).
9 ÚDRŽBA
Upozornenie – nebezpečenstvo!
Pred akoukol'vek činnosťou údržby alebo riešením problémov odpojte napájací kábel (A8) od zásuvky.
9.1 Čistenie filtrov
Primárny filter (ak je nainštalovaný, A1b) čistite pravidelne čistou vodou alebo ho kontrolujte, aby sa zaručilo, že nebude znečistený (obr. 10). Priehradku filtra prepláchnite čistou vodou.
10 SKLADOVANIE
Upozornenie – nebezpečenstvo!
Pred akoukoľvek činnosťou údržby alebo riešením problémov odpojte napájací kábel (A8) od zásuvky.
Zariadenie je nutné chrániť pred mrazom a v prípade teploty 5 °C alebo nižšej sa musí odinštalovať a uschovať na suchom mieste, chránené pred mrazom. Po odpojení nasávacej a výtlačnej hadice zariadenie nakloňte, aby z telesa čerpadla (A4) cez saciu prípojku (A1) vytiekla všetka voda. Teleso čerpadla (A4) vyprázdnite obrátením zariadenia hore nohami, aby sa vypustila voda z výtlačnej prípojky (A2).
11 RIEŠENIE PROBLÉMOV
| Problémy Možné príčiny | Riešenia | |
| Motor beží, ale zariadenie nenasáva vodu | 1) Teleso čerpadla (A4) nebolo pred spustením naplnené vodou. 1) | Naplňte teleso čerpadla (A4, pozrite bod 6.3). |
| 2) Nasávacia hadica nie je vzduchotesná. | 2) Skontrolujte, či bolo použité odporúčané príslušenstvo.Skontrolujte, či nasávacia hadica je vzduchotesná, použite teflónovú pásku na závity. | |
| 3) Nasávací kôš spätného ventilu je upchatý. 3) Vyčistite spätný ventil a nasávací kôš. | ||
| 4) Výtlačný bočný vzduch nemôže unikať, pretože miesto nasávania je zatvorené. | 4) Počas prípravy otvorte nasávacie časti (vodovodný kohútik, vodné hadice). | |
| 5) Nie je umožnený dostatok času. | 5) Nasávaciu hadicu naplňte vodou doplna a po spustení zariadenia počkajte 7 minút. | |
| 6) Nadmerná nasávacia výška. 6) Znížte nasávaciu výšku (max. 8 m). | ||
| 7) Nasávacia hadica nie je ponorená vo vode. | 7) Skontrolujte hladinu vody v studni alebo cisterne a ak to je možné, predlžte nasávaciu hadicu. | |
| Motor neštartuje 1) Chýba napájanie zo šete. 1) Skontrolujte napätie, pripojte zástrčku (A12). | ||
| Nedostatočný prietok vody | 1) Nadmerná nasávacia výška alebo výtlak. | 1) Nadmerná nasávacia výška a výtlak a vonkajšie komponenty znižujú prietok! Nejde o poruchu. |
| 2) Nasávací kôš spätného ventilu je upchatý. 2) Vyčistite nasávací kôš. | ||
| 3) Hladina vody v mieste nasávania klesá príliš rýchlo. | 3) Spätný ventil ponorte hlbšie do vody. | |
| 4) Pôda vo vode znižuje prietok zariadenia. | 4) Teleso čerpadla (A4) vyčistite nasmerovaním prúdu vody cez nasávaciu prípojku (A1) a výtlačnú prípojku (A2), a v prípade potreby nechajte zariadenie skontrolovať v servisnom centre.Použite primárny filter, ak ho zariadenie nemá integrovaný (A1b). | |
| Termostat spôsobuje vypínanie zariadenia | 1) Motor je preťažený v dôsledku trenia medzi časticami nečistôt a obežným kolesom.Prevádzka nasucho alebo nedostatočný prietok vody. | 1) Vyčistite vnútro telesa čerpadla (A4) nasmerovaním prúdu vody cez výtlačnú prípojku (A2), nechajte termostat ochladiť asi 1 h, a v prípade potreby nechajte zariadenie skontrolovať v servisnom centre. |
| 2) Prevádzka nasucho. | 2) Skontrolujte, či je prítomná voda, nechajte termostat ochladiť asi 1 h, a v prípade potreby nechajte zariadenie skontrolovať v servisnom centre. | |
(*) Ak sa motor počas prevádzky zastaví a znova nespustí, obrátte sa na servisné stredisko.
ZÁRUKA
Záruky vzťahujúce sa na zariadenia opísané v tomto návode sú podmienené dodržaním všetkých odporúčaní, ktoré sú v čnom uvedené, najmä odporúčaní, ktoré sa týkajú inštalácie a prevádzky.
Na opísaný produkt poskytujeme záruku 24 mesiacov (12 mesiacov pri profesionálnom predaji) odo dňa jeho kúpy, pokrývajúcu chyby materiálu alebo spracovania v súlade s platnou legislatívou. Žiadosti o servis v záruke musia byť podložené originálom dokladu o nákupe.
Záruka nepokrýva náklady na demontáž a inštaláciu dotknutého zariadenia v mieste používania, cestovné náklady na miesto používania a spät pre servisný personál alebo náklady na prepravu.
Záruka nepokrýva nároky vyplývajúce z nesprávnej inštalácie alebo prevádzky, nevhodných podmienok používania, nedbanlivosti, komerčného použitia alebo neprimeraných pokusov o opravu a nebude sa za neakceptovať žiadna zodpovednosť. Vylúčené zo záruky je aj bežné opotrebovanie.
Výsledné náklady, obzvlášť náklady na kontrolu a prepravu, budú účtované odosielatel'ovi alebo prevádzkovatel'ovi zariadenia. Týka sa to takisto najmä prípadu, keď je žiadost' predložená v záručnej dobe, ale zistí sa, že zariadenie funguje bezchybne, alebo že problém nie je v dôsledku chyby materiálov či spracovania.
Každý výrobok sa pred vrátením používatel'ovi podrobí dôkladnej technickej kontrole. Záručné opravy smie vykonávať iba niektoré z našich servisných stredísk alebo autorizovaná opravovňa. Pokusy o opravu zákazníkom alebo neautorizovanými tretími stranami počas záručnej doby budú mať za následok stratu všetkých záručných nárokov.
Odrezanie zástrčky alebo skrátenie napájacieho kábla bude mať za následok stratu záručného nároku.
Práce vykonané nami v rámci záruky nepredlžujú trvanie záruky, ani nevedú k vzniku novej záručnej doby na menené alebo opravené diely. Všetky d'alšie nároky, vrátane práva na zľavy, zmeny alebo kompenzáciu alebo následné škody akéhokol'vek druhu sa vylučujú.
V prípade poruchy kontaktujte predajné miesto, kde bol produkt kúpený, s doložením dokladu o nákupe.
| Technické údaje Jednotka SXGP900XFE SXGF1300XFE | |||
| Napätie V/Hz | 230 V ~ 50 Hz 230 V ~ 50 Hz | ||
| Výkon W 900 1300 | |||
| Max. výtlak (Hmax) | m | 42 50 | |
| Max. prietok (Qmax) l/h | 3600 4500 | ||
| Max. teplota vody (Tmax) °C | 35 35 | ||
| Max. nasávacia výška m | 8 | 8 | |
| Max. vel'kosť častic | ∅ mm | 0 | 0 |
| Trieda ochrany | - | ||
| Izolácia motora | - | Trieda B | Trieda B |
| Ochrana motora | - IPX4 IPX4 | ||
| Hladina akustického výkonu LWA(EN ISO 3744) | dB (A) | 80 83 | |
| Hmotnosť netto | kg | 6.8 | 10.7 |
| Hmotnosť brutto | kg 8.1 | 11.8 | |
| Priemer prípojky | mm | 25.4 25.4 | |
| Dĺžka kábla | m | 1 | 1 |
Technické zmeny vyhradené!
