K5 Premium Smart Control Home - Aukšto slėgio plovykla Kärcher - Nemokama naudojimo instrukcija

Gaminio tipas	Aukšto slėgio valytuvas
Prekės ženklas	Kärcher
Modelis	K5 Premium Smart Control Home
Kategorija	Privatus namų ūkio naudojimas
Tipinis veikimo svoris	15,8 kg
Matmenys (I × P × A)	414 × 306 × 588 mm
Maitinimas elektra	230 V, 50 Hz, 2,1 kW
Apsauga	IPX5, I klasė
Darbinis slėgis	12,5 MPa (maks. 14,5 MPa)
Vandens srautas	7,5 l/min (maks. 8,3 l/min)
Ploviklio srautas	0,3 l/min
Maks. tiekiamo vandens temperatūra	40 °C
Maks. siurbimo aukštis	0,5 m
Jungiamumas	Bluetooth® per programėlę KÄRCHER Home & Garden
Smart Control sistema	Slėgio ir dozavimo reguliavimas per pistoletą
3 viename kelių purkštukų antgalis	Plokščias purkštukas, ploviklis ir rotacinis antgalis
Auto-Stop funkcija	Siurblio sustabdymas atleidus svirtelę
Variklio terminė apsauga	Taip
Ploviklio talpa	Plug 'n' Clean butelis (įskaičiuotas)
Priedų laikymas	Skyrius su tinklu, žarnos laikiklis, ritė
Aukšto slėgio žarnos ilgis	Nenurodyta (integruota ritė)
Garantuotas akustinis galingumas	93 dB(A)
Rankos ir peties vibracija	1,2 m/s² (neapibrėžtumas 0,6)
Garantija	Pagal pardavėjo sąlygas

Dažnai užduodami klausimai - K5 Premium Smart Control Home Kärcher

Kaip prijungti pistoletą prie prietaiso?

Prijunkite prietaisą, tada vienu metu paspauskite pistoletėje esančius '+' ir '-' mygtukus mažiausiai 3 sekundes. Jei Bluetooth® ryšys sėkmingas, LCD ekrane atsiranda slėgio lygiai ir radijo simboliai.

Kaip naudoti ploviklį?

Nuimkite „Plug 'n' Clean“ butelio dangtelį ir įspauskite jį galva žemyn į jungtį. Pasukite antgalį į 'MIX' padėtį ir reguliuokite koncentraciją +/- mygtukais. Po naudojimo 30 sekundžių skalaukite prietaisą esant 1 ploviklio lygiui.

Ką daryti, jei prietaisas neužsiveda?

Patikrinkite, ar kištukas įjungtas ir ar jungiklis yra I/ON padėtyje. Jei variklis neužsiveda, palaukite 1 valandą (terminė apsauga) arba patikrinkite 10 A saugiklį. Jei problema išlieka, susisiekite su techninės priežiūros tarnyba.

Kaip išvalyti vandens filtrą?

Atsukite vandens tiekimo jungties movą, plokščiomis replėmis išimkite tinklelį, nuplaukite jį tekančiu vandeniu ir vėl įdėkite. Patikrinkite, ar jis nepažeistas.

Kaip pakeisti pistoleto baterijas?

Paspauskite uždarymo mygtuką, atidarykite skyrių, išimkite panaudotas baterijas, įdėkite dvi naujas AAA baterijas, laikydamiesi poliškumo, tada uždarykite.

Koks yra maksimalus slėgis?

Maksimalus leidžiamas slėgis yra 14,5 MPa. Darbinis slėgis yra 12,5 MPa. Slėgiui reguliuoti pagal paviršių naudokite +/- mygtukus.

Ar galiu siurbti vandenį iš rezervuaro?

Taip, su KÄRCHER siurbimo žarna (ref. 2.643-100). Užpildykite žarną vandeniu, prisukite prie jungties ir panardinkite į rezervuarą. Maksimalus siurbimo aukštis yra 0,5 m.

Kaip laikyti prietaisą žiemą?

Išleiskite vandenį: atjunkite žarną, įjunkite prietaisą I/ON padėtyje maksimaliai 1 minutei, kad pašalintumėte vandenį. Laikykite šalčiui atsparioje patalpoje su priedais.

Ką daryti, jei yra vandens nuotėkis?

Nedidelis nuotėkis yra techninis. Jei jis didelis, išjunkite prietaisą, atjunkite jį ir susisiekite su įgaliotu servisu.

Kaip įjungti Boost režimą?

Boost režimas įjungiamas per KÄRCHER Home & Garden programėlę arba laikant nuspaustą '+' mygtuką. Jis suteikia maksimalų slėgį stipriems nešvarumams.

NAUDOJIMO INSTRUKCIJA K5 Premium Smart Control Home Kärcher

Bendrosios nuorodos 183

„KÄRCHER Home & Garden“ programa...... 184

Aplinkos apsauga.... 184

Naudojimas laikantis nurodymų 184

Priedai ir atsarginės dalys 184

Komplektacija.... 184

Prietaiso aprašymas.... 184

Saugos įtaisai.... 185

Simboliai ant prietaiso 185

Montavimas.... 185

Pirmasis parengimas eksploatuoti 185

Eksploatavimo pradžia 186

Eksploatavimas 186

Transportavimas.... 188

Laikymas 188

Techninė priežiūra ir eksploatacinės parengties

užtikrinimas 188

„Pagalba trikčių atveju“ 189

Garantija.... 189

Techniniai duomenys.... 190

ES atitikties deklaracija 190

Bendrosios nuorodos

Prieš pradėdami naudotis prietaisu, perskaitykite šią originalią naudojimo instrukciją ir pridedamus saugos

nurodymus. Laikykitės jų.

Išsaugokite abi knygeles vėlesniam naudojimui arba kitam prietaiso savininkui.

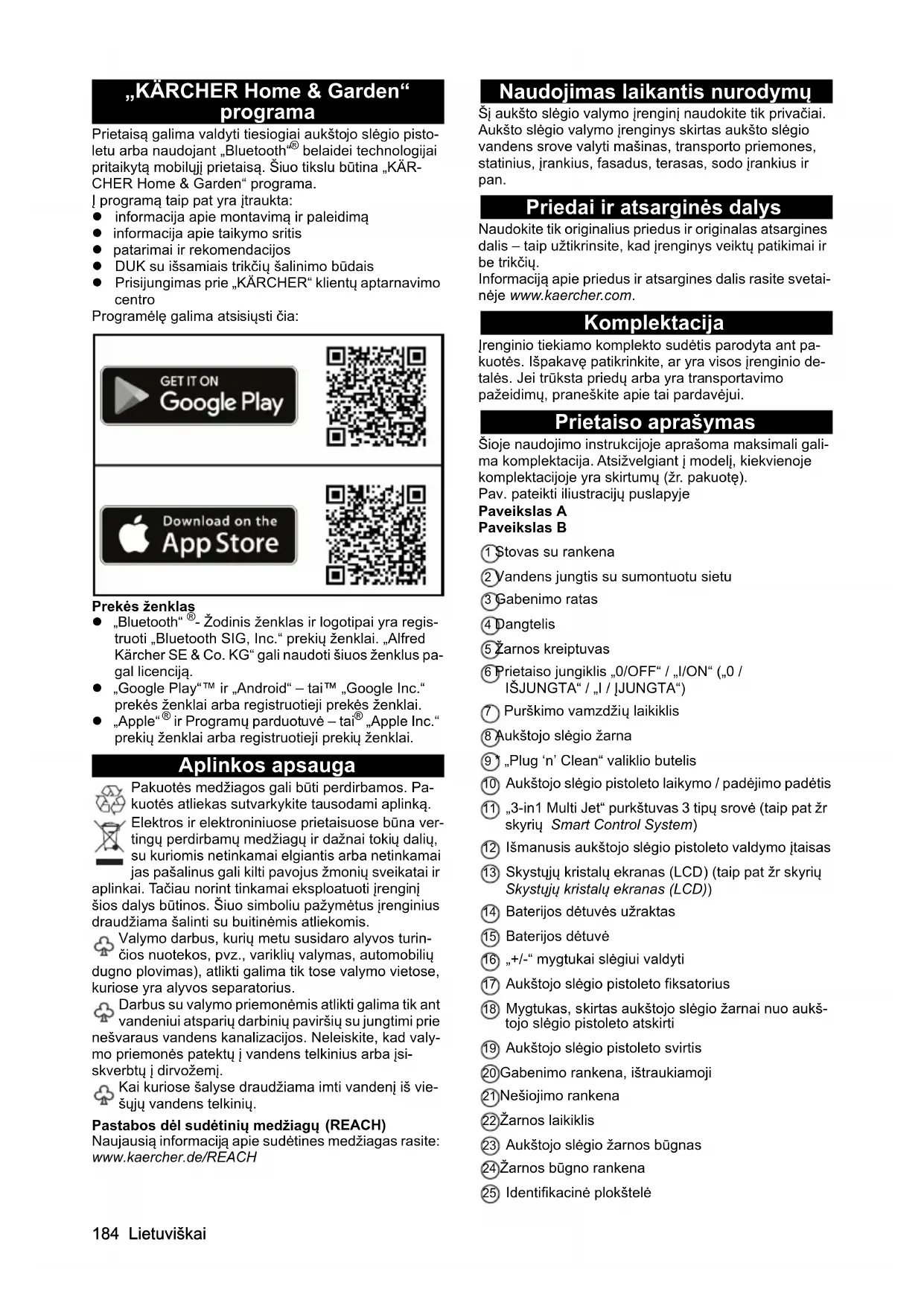

„KÄRCHER Home & Garden“ programa

Prietaisą galima valdyti tiesiogiai aukštojo slėgio pistoletu arba naudojant „Bluetooth“ ^ belaidei technologijai pritaikytą mobilųji prietaisą. Šiuo tikslu būtina „KÄRCHER Home & Garden“ programa.

! programą taip pat yra jtraukta:

• informacija apie montavimą ir paleidimą
• informacija apie taikymo sritis
• patarimai ir rekomendacijos
• DUK su išsamiais trikčių šalinimo būdais
• Prisijungimas prie „KÄRCHER“ klientų aptarnavimo centro

Programėlę galima atsisiųsti čia:

• „Bluetooth“®- Žodinis ženklas ir logotipai yra registruoti „Bluetooth SIG, Inc.“ prekių ženklai. „Alfred Kärcher SE & Co. KG“ gali naudoti šiuos ženklus pagal licencija.
• „Google Play“™ ir „Android“ – tai™ „Google Inc.“ prekės ženklai arba registruotieji prekės ženklai.
• „Apple“ ^ ir Programų parduotuvė – tai ^ „Apple Inc.“ prekių ženklai arba registruotieji prekių ženklai.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Pakuotės atliekas sutvarkykite tausodami aplinką.

Elektros ir elektroniniuose prietaisuose būna vertingų perdirbamų medžiagų ir dažnai tokių dalių, su kuriomis netinkamai elgiantis arba netinkamai jas pašalinus gali kilti pavojus žmonių sveikatai ir aplinkai. Tačiau norint tinkamai eksploatuoti jrenginj šios dalys būtinos. Šiuo simboliu pažymétus jrenginius draudžiama šalinti su buitinėmis atliekomis.

Valymo darbus, kurių metu susidaro alyvos turin- ĉios nuotekos, pvz., variklių valymas, automobilių dugno plovimas), atlikti galima tik tose valymo vietose, kuriose yra alyvos separatorius.

Darbus su valymo priemonėmis atlikti galima tik ant vandeniui atsparių darbinių paviršių su jungtimi prie nešvaraus vandens kanalizacijos. Neleiskite, kad valymo priemonės patektų į vandens telkinius arba įsi-skverbtų į dirvožemį.

Kai kuriose šalyse draudžiama imti vandenj iš viešuju vandens telkinių.

Pastabos dėl sudėtinių medžiagų (REACH)

Naujausią informaciją apie sudėtines medžiagas rasite: www.kaercher.de/REACH

Naudojimas laikantis nurodymų

Šj aukšto slėgio valymo įrenginį naudokite tik privačiai. Aukšto slėgio valymo įrenginys skirtas aukšto slėgio vandens srove valyti mašinas, transporto priemones, statinius, įrankius, fasadus, terasas, sodo įrankius ir pan.

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir originalas atsargines dalis – taip užtikrinsite, kad jrenginys veiktų patikimai ir be trikčių.

Informaciją apie priedus ir atsargines dalis rasite svetainėje www.kaercher.com.

Komplektacija

Jrenginio tiekiamo komplekto sudėtis parodyta ant pa- kuotės. Išpakavę patikrinkite, ar yra visos jrenginio de- talės. Jei trūksta priedų arba yra transportavimo pažeidimų, praneškite apie tai pardavėjui.

Prietaiso aprašymas

Šioje naudojimo instrukcijoje aprašoma maksimali gali-ma komplektacija. Atsižvelgiant j modelj, kiekvienoje komplektacijoje yra skirtumu (žr. pakuotę).

Pav. pateikti iliustraciju puslapyje

Paveikslas A

Paveikslas B

① Stovas su rankena
② Vandens jungtis su sumontuotu sietu
③ Gabenimo ratas
4 Dangtelis
5 Žarnos kreiptuvas
⑥ Prietaiso jungiklis „0/OFF“ / „I/ON“ („0 / IŠJUNGTA“ / „I / IJUNGTA“)

⑦ Purškimo vamzdžių laikiklis

⑧ Aukštojo slėgio žarna

⑩ Aukštojo slėgio pistoleto laikymo / padėjimo padėtis

⑪ „3-in1 Multi Jet“ purkštuvas 3 tipų srovė (taip pat žr skyrių Smart Control System)

⑫ Išmanusis aukštojo slėgio pistoleto valdymo įtaisas

⑬ Skystuju kristalu ekranas (LCD) (taip pat žr skyriu Skystuju kristalu ekranas (LCD))

⑭ Baterijos dėtuvės užraktas

⑮ Baterijos détuvé

⑯ „+/-“ mygtukai slégiui valdyti

⑰ Aukštojo slėgio pistoleto fiksatorius

⑱ Mygtukas, skirtas aukštojo slėgio žarnai nuo aukš- tojo slėgio pistoleto atskirti

⑲ Aukštojo slėgio pistoleto svirtis

⑳Gabenimo rankena, ištraukiamoji

21 Nešiojimo rankena

22Žarnos laikiklis

23 Aukštojo slėgio žarnos būgnas

24Žarnos būgno rankena

25 Identifikaciné plokštelė

26 Priedų dėtuvė
27 Tinklelio tvirtinimo kabliukai
28 Priedų dėtuvės tinklelis
29 Maitinimo tinklo laidas su tinklo kištuku
③0 Pristatyti varžtai ir kaiščiai
③1 Mova vandens jungčiai

③2 **Sodo žarna su įprasta mova – Sustiprinta audiniu – Skersmuo ne mažesnis kaip 1/2 colio (13 mm) – Ilgis ne trumpesnis kaip 7,5 m

③3** KÄRCHER siurbimo žarna vandeniui tiekti iš atvirų talpyklų (užsakymo Nr. 2.643-100.0)

③4 *Putų antgalis su valymo priemonės talpykla Valymo priemonė įsiurbiama iš talpyklos ir susidaro tiršta valymo priemonės puta.

③5*Besisukantis plovimo šepetys (pvz., automatiniam valymui)

* pasirenkamoji jranga, ** papildomai reikalinga

Skystuju kristalu ekranas (LCD)

Paveikslas C

①Taikymo sritis (1-SOFT / 2-MEDIUM / 3-HARD su 2 slègio pakopomis)
② BOOST funkcijos ekranas
③ Rekomenduojamas srovės tipas (plokščia srovė / ploviklis / purvo grandiklis)
④ Rodmuo „Bluetooth“ ® Ryšys
⑤ Signalo stiprumo būsena (4 pakopos)
⑥ Baterijos būsena (išsikrovusi, beveik išsikrovusi, vidutiniškai jkrauta, iki galo jkrauta)
⑦ Valymo priemonės pakopa (1 / 2 / 3)

Pristatyti varžtai ir kaiščiai

Paveikslas D

① Kaiščių pagrindas (2 vnt.)
② Varžtas M 4×20 (2 vnt.)
③ Varžtas M 4×22 (2 vnt.)
④ Varžtas M 4×16 (8 vnt.)

Saugos įtaisai

ATSARGIAI

Trükstami arba pakeisti saugos įtaisai

Apsauginiai įtaisai garantuoja jūsų saugą.

Apsauginius įtaisus modifikuoti ar apeiti draudžiama.

Irenginio jungiklis

Irenginio jungiklis užkerta kelią netyčiniam prietaiso veikimui.

Aukšto slėgio pistoleto fiksatorius

Fiksatorius užblokuoja aukšto slėgio pistoleto svertą ir užkelta kelią netyčiniam prietaiso paleidimui.

Automatinio sustabdymo funkcija

Atleidus aukšto slėgio pistoleto svertą, pneumatinis jungiklis išjungia siurblį ir aukšto slėgio srovė nutrūksta. Nuspaudus svertą, siurblys vėl įsijungia.

Apsauginis variklio jungiklis

Suvartojant per daug elektros, apsauginis variklio jungiklis prietaisą išjungia.

Simboliai ant prietaiso

Aukštojo slėgio srovės nenukreipkite i žmo- nes, gyvūnus, įtampingają elektros įrangą arba i patį prietaisą.

Saugokite prietaisą nuo šalčio.

Prietaiso neleidžiama jungti tiesiogiai prie viešuju geriamoji vandens tinklu.

Montavimas

Paveikslai pateikti grafikų puslapyje.

Pasiruoškite kartu pristatytus varžtus ir jiems tinkamą atsuktuvą.

Prieš naudojimą sumontuokite ant jrenginio atskiras kartu pristatytas dalis.

Ratų montavimas

1. Idèkite ratus.

Pastaba

Atkreipkite dėmesį į angos padėtį. Paveikslas E

1. Pritvirtinkite ratus jsukdami po 1 varžta.

Sumontuokite stova

1. Idėkite stovą.
2. Iki galo jkiškite 2 kaiščius į angas.
3. Užfiksuokite stovą 2 varžtais.

Paveikslas F

Purškimo vamzdžių laikiklio montavimas

1. Prikabinkite purškimo vamzdžių laikiklj.

2. Užfiksuokite laikiklj 2 varžtais.

Paveikslas G

1. Užfiksuokite dangtelj 4 varžtais.

Paveikslas H

Transportavimo rankenos montavimas

1. Jstatykite gabenimo rankeną.
2. Užfiksuokite transportavimo rankeną 2 varžtais.

Paveikslas I

Priedų tinklo montavimas

1. Prikabinkite priedų tinklą ant kabliukų.

Paveikslas J

Aukšto slėgio žarnos prakišimas pro žarnos kreiptuvą

1. Aukštojo slėgio žarną iš galo jkiškite i žarnos krei-piamają.

Paveikslas K

Movos vandens jungčiai montavimas

1. Užsukite movą vandens jungčiai ant prietaiso vandens jungties.

Paveikslas L

Pirmasis parengimas eksploatuoti

Pastaba

Jeigu prietaiso „Bluetooth ^ ryši, tada atlikite tik skirsnyje „Aukštojo slégio pistoleto prijungimas“ nurodytus veiksmus.

Atsisiųskite programą ir užregistruokite savo prietaisa

1. Atsisiyskite „KÄRCHER Home & Garden“ programą (żr. skyrių) „KÄRCHER Home & Garden“ programa).
2. Paleiskite „KÄRCHER Home & Garden“ programą.
3. Prisijunkite prie „KÄRCHER Home & Garden“ programos. Jeigu būtina, šiuo tikslu sukurkite paskyra.
4. Nuskaitykite pridėtą QR kodą.

Aukštojo slėgio valytuvas yra registruotas.

Pastaba

Jeigu po ranka neturite pridėto QR kodo, prietaisą taip pat galite užregistruoti naudodami dalies numerį ir serijos numerį. Abu numeriai nurodyti identifikacinėje plokštelėje.

1. Vykdykite „KÄRCHER Home & Garden“ programos instrukcijas.

Pastaba

Prieš prijungdami aukštojo slėgio pistoletą pasirūpinkite, kad „Bluetooth“ Mobiliajame prietaise būtų aktyvinta „Bluetooth“.

Aukštojo slėgio pistoleto prijungimas

Pastaba

Išsamus prijungimo veiksmų aprašymas pateiktas adresu https://www.kaercher.com/FCR.

1. Aukštojo slėgio valytuvo tinklo kištuką jkiškite į lizdą. Prietaisas 60 sekundžių persijungia į prijungimo režimą. Per šį tarpsnį galima prijungti aukštojo slėgio pistoletą.

2. Ne trumpiau kaip 3 sekundes vienu metu spauskite aukštojo slėgio pistoleto mygtukus „+“ ir „-“. Jeigu sujungimas atitinka reikalavimus, ekrane „Bluetooth“ radijo ryšio ir „Bluetooth“ simbolis.

Paveikslas M

„Bluetooth“ „Bluetooth“ ^® tarp mobiliojo prietaiso ir aukštojo slėgio valytuvo užmezgamas automatiškai.

Pastaba

Jeigu būtina, „Bluetooth“® ryšj galite užmegzti vėliau – šiuo tikslu 10 sekundžių spauskite mygtuką „-“.

1. Jeigu sujungti nepavyko:

a Aukštojo slėgio valytuvo tinklo kištuką ištraukite iš lizdo.

b Palaukite 20 sekundžių.

c Vél prijunkite aukštojo slėgio pistoletą.

Eksploatavimo pradžia

1. Pastatykite prietaisą ant lygaus paviršiaus.
2. Jei tai prietaisai su žarnos būgnu: Visą aukštojo slė-gio žarną nuvyniokite nuo žarnos būgno.
3. Jei tai prietaisai be žarnos būgno: Išvyniokite visą aukštojo slėgio žarną ir ištiesinkite visas kilpas bei susisukusias vietas.
4. Aukštojo slėgio žarną patraukite iki galo j priekį per žarnos kreiptuvą.
5. Ikiškite aukštojo slėgio žarną i aukštojo slėgio pistoletą – turi būti girdima, kaip ji užfiksuojama.

Pastaba

Stenkitės, kad antgalis būty tinkamai užfiksuotas.

Paveikslas N

1. Patikrinkite, ar sujungimai patikimi – šiuo tikslu pa- traukite aukštojo slėgio žarną.

2. Jkiškite tinklo kištuką j lizda.

Vandens tiekimas

Jungčių vertes žr. skyriuje „Identifikacinė plokštelė“ arba Techniniai duomenys.

Vadovaukitės vandens tiekimo jmonės nuostatomis.

DÈMESIO

Žala dėl užteršto vandens

Vandenyje esantys nešvarumai gali pažeisti siurblį ir priedus.

Apsaugai KÄRCHER rekomenduoja naudoti KÄRCHER vandens filtrus (specialus priedas, užsakymo numeris 4.730-059).

Žarnos movos su „Aquastop“

DÈMESIO

sujungimas su prietaiso vandens jungtimi

Siurblio pažeidimai

Žarnos movą su „Aquastop“ jungti su prietaiso vandens jungtimi draudžiama.

Su vandens čiaupu galite naudoti „Aquastop“ movą.

1. Užmaukite sodo žarną ant vandens jungties movos.
2. Prijunkite sodo žarną prie vandens linijos.
3. Iki galo atsukite vandens čiaupa.

Paveikslas O

Vandens įsiurbimas iš atvirų talpyklu

Šis slėgio valymo įrenginys tinkamas naudoti su „KÄRCHER“ siurbimo žarna su atbuliniu vožtuvu (specialus priedas, užsakymo Nr. 2.643-100) ir adapteriu (specialus priedas, užsakymo Nr. 2 643-100), skirta siurbti paviršiniams vandenims, pvz., iš lietaus vandens talpyklų arba tvenkinių (didžiausias įsiurbimo aukštis nurodytas skyriuje Techniniai duomenys).

Siurbimo režimu mova vandens jungčiai nereikalinga.

1. Pripildykite siurbimo žarną vandeniu.
2. Užsukite siurbimo žarną ant jrenginio vandens jungties ir jdėkite į vandens šaltinį (pvz., lietaus vandens talpyklą).

Oro išleidimas iš jrenginio

1. Prietaiso jjungimas „I/ON“.
2. Atfiksuokite aukšto slėgio pistoleto svertą.
3. Užspauskite aukšto slėgio pistoleto svertą. Prietaisas įsijungia.
4. Paleiskite prietaisą veikti daugiausia 2 minutes, kol vanduo iš pistoleto pasirodys be oro burbuliukų.
5. Atleiskite aukšto slėgio pistoleto sverta.
6. Užfiksuokite aukšto slėgio pistoleto svertą.

Eksploatavimas

DÈMESIO

Siurblio sausoji eiga

Prietaiso pažeidimas

Jeigu prietaise per 2 minutes nesukuriamas slėgis, iš-junkite prietaisą ir toliau vadovaukitės nurodymais, pateiktais skyriuje „Pagalba trikčių atveju“.

Smart Control System

Aukštojo slėgio purškimo pistoleto mygtukais + / - galite pasirinkti slėgio ir valymo priemonės dozavimo pakopas. Srovės tipą galima keisti sukant „3-in-1 Multi Jet“ purkšta.

Pastaba

Medžiagų atsparumas gali gerokai skirtis atsižvelgiant į medžiagos egzistavimo trukmę ir jos būklę. Todėl rekomendacijos nėra privalomos.

Plokščiosios srovės purškimo antgalis
Slėgio pakopa	Rodmuo Rekome		nduojama pvz.,
			Terasoms, asfalto dan-gai, metalo paviršiams,sodo priemonėms (karu-čiams, kastuvams ir pan.)
Slėgio pakopa	Rodmuo Rekomė		nduojama pvz.,
			Lengvieji automobiliai / motociklai, plytomis grįsti paviršiai, tinkuotos sie-nos, plastikiniai baldai
			Mediniai paviršiai, dvira-čiai, smiltainiu grįsti pa-viršiai, iš rotango pagaminti baldai
Slėgio pakopa	Rodmuo Rekomė		nduojama pvz.,
			Ypač įsisenėjusiam pur-vui ant akmens terasų, asfalto, metalinių pavir-šių, sodo įrankių (veži-mėlis, kastuvas ir kt.)
			ntgalis
Slėgio pakopa	Rodmuo Rekomė		nduojama pv.,
			Valymo priemonių nau-dojimas. Valymo priemo-nės koncentracijos dozavimas atsižvelgiant į poreikį
Aukštojo slėgio režimas

DÈMESIO

Dažytų arba jautrių paviršių pažeidimas

Paviršiai pažeidžiami pasirinkus nedidelį srovės atstu- mą arba netinkamą purškimo antgali.

Valydami dažytus paviršius laikykite bent 30 cm srovės atstumą.

Automobilių padangų, dažų arba jautrių paviršių, tokių kaip medis, nevalykite su purvo skutikliu.

1. Jstatykite plieninį trejopo poveikio „Multi Jet“ vamzdį ir užfiksuokite pasukdami 90° kampu. Žiūrėkite, kad būtų tinkamai sulygiuotas!

Paveikslas P

DÈMESIO

Srovės tipo keitimas nuspaudus aukštojo slėgio pistoleto svirtį

Purkšto pažeidimas

Prieš keisdami srovės tipą, atleiskite aukštojo slėgio pistoleto svirtį.

1. Pasirinkite srauto tipą. Šiuo tikslu „3-in-1 Multi Jet“ purkštą pasukite taip, kad viršuje būtų matomas reikiamas srauto rodmuo.

2. Ijunkite prietaisą („I / ON“).

3. Panaikinkite aukštojo slėgio pistoleto sverto blokavima.

4. Nuspauskite aukštojo slėgio pistoleto svertą. Prietaisas įsijungia.

BOOST funkcijos aktyvinimas

Norint išvalyti pridžiuvusius nešvarumus, neatsižvelgiant j nustatytą slėgio pakopą, galima 30 sekundžių jungti BOOST funkciją. Vandens slėgis padidėja.

1. Laikykite nuspaudę aukšto slėgio pistoleto „+“ mygtuką, kol skystujų kristalų ekrane bus rodomas paryškintas rodmuo BOOST.

Paveikslas Q

Pasibaigus BOOST funkcijos laikui prietaisas veikia pagal anksčiau nustatytą slėgio pakopą.

BOOST funkciją vėl galima naudoti, kai ekrane nustoja mirksėti rodmuo.

Naudojimas su plovimo šepečiu

DÈMESIO

Dažų sluoksnio pažeidimai

Paviršių pažeidimai dėl nešvaraus plovimo šepečio Prieš naudojimą įsitikinkite, kad plovimo šepetys yra be purvo ir kitokių dalelių.

Pastaba

Naudojant plovimo šepečius prietaisas veikia mažu slėgiu. Todėl galima įmaišyti valymo priemonių.

1. Jkiškite j aukšto slėgio pistoletą plovimo šepetį ir užfiksuokite pasukdami 90°.

Eksploatavimas naudojant valiklj

⚠ PAVOJUS

Sagos duomenų lapo nepaisymas

Sunki žala sveikatai netinkamai naudojant valymo priemonę

Vadovaukitės valymo priemonės gamintojo saugos duomenų lapu, ypač nurodymais dėl asmeninių apsaugos priemonių.

Pastaba

naudojant su valymo priemone reikės „Plug ‘n’ Clean“ valymo priemonės butelio. KÄRCHER valymo priemonių galima jau paruoštų įsigyti „Plug ‘n’ Clean“ valymo priemonės buteliuose.

1. Nuimkite dangtelj nuo „Plug ‘n’ Clean“ valiklio butelio.
2. Valiklio butelj anga j apačią įspauskite j jungtį, skirtą „Plug ‘n’ Clean“ valikliui.

Paveikslas R

1. Sukite purkšta „3-in-1 Multi Jet“ ties valiklio antgaliu „MIX“ tol, kol aukštojo slėgio pistoleto slėgio rodytu-ve ims šviesti šviesos diodas „MIX“.
   Eksploatuojant valiklio tirpalas maišomas su van- dens srove.
2. Nustatykite norimą valiklio koncentraciją aukštojo slėgio pistoleto mygtukais „+“ / „-“.
3. Pasirinktinai galima naudoti putų antgalį.

a ̈ valiklio talpyklą jpilkite valiklio tirpalo. Laikykitės ant valiklio pakuotės pateiktų nurodymų.
b Sujunkite putų antgalį su valiklio talpykla.
c lkiškite i aukštojo slėgio pistoletą putų antgalį ir užfiksuokite pasukdami 90°.

Paveikslas S

Rekomenduojamas valymo būdas

1. Taupiai užpurkškite valymo priemonės ant sauso paviršiaus ir leiskite jai veikti (nedžiovinkite).
2. Nuplaukite atsilaisvinusj purvą aukšto slėgio srove.

Baigus eksploatuoti su valymo priemone

1. Ištraukite „Plug ‘n’ Clean“ valiklio butelj iš laikiklio ir uždarykite dangteliu.

2. Idėkite valiklio butelį į laikiklj dangteliu į viršų.

3. Norėdami švariai išskalauti, paleiskite prietaisą apie 30 sekundžių veikti nustatę 1 valiklio pakopą.

Eksploatavimo nutraukimas

1. Atleiskite aukštojo slėgio pistoleto svertą. Kai svertas atleidžiamas, prietaisas išjungiamas. Aukštasis slėgis sistemoje nėra panaikinamas.
2. Užfiksuokite aukštojo slėgio pistoleto svertą. Paveikslas T
3. Aukštojo slėgio pistoletą su purkštu nustatykite i laikymo padėtį.
4. Darydami ilgesnes negu 5 minučių darbo pertraukas prietaisą išjunkite „0/OFF“.

Darbo užbaigimas

ATSARGIAI

Slégis sistemoje

Sužalojimai dėl nekontroliuojamai išsiveržiančio aukšto slėgio vandens

Aukšto slėgio žarną nuo aukšto slėgio pistoleto arba nuo prietaiso atjunkite tik tuo atveju, kai sistemoje néra slėgio.

1. Atleiskite aukštojo slėgio pistoleto svertą.
2. Užsukite vandens čiaupa.
3. Spauskite aukšto slėgio pistoleto svertą 30 sekundžių. Sistemoje dar likęs slėgis bus išleistas.
4. Atleiskite aukštojo slėgio pistoleto svertą.
5. Užfiksuokite aukštojo slėgio pistoleto svertą.
6. Atjunkite jrenginj nuo vandens tiekimo.
7. Išjunkite prietaisą „0/OFF“.
8. Ištraukite tinklo kištuką iš lizdo.

Transportavimas

ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus Transportuodami atsižvelkite i įrenginio svorį.

Prietaiso nešiojimas

1. Pakelkite prietaisą už nešiojimo rankenų ir neškite.

Prietaiso traukimas

1. Ištraukite transportavimo rankeną, kol ji garsiai užsifiksuos.
2. Traukite prietaisą už transportavimo rankenos.

Prietaiso vežimas transporto priemonėje

1. prieš veždami iš angos ištraukite „Plug ‘n’ Clean“ valymo priemonės butelį ir uždarykite dangteliu.
2. Apsaugokite prietaisą nuo slydimo ir apvirtimo.

Laikymas

ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus Laikydami atsižvelkite į prietaiso svorį.

Prietaiso laikymas

1. Pastatykite prietaisą ant lygaus paviršiaus.
2. Atjunkite purkštą nuo aukštojo slėgio pistoleto.
3. Nuspauskite aukštojo slėgio pistoleto atskyrimo mygtuką ir atskirkite aukštojo slėgio žarną nuo aukš- tojo slėgio pistoleto.

DÈMESIO

Aukštojo slégio žarnos pažeidimai

Aukštojo slėgio žarnos pažeidimai sukant netinkama kryptimi

Vyniodami atsižvelkite j žarnos būgno sukimosi kryptj.

1. Jei tai prietaisai su žarnos būgnu: Rankena sukite žarnos būgną prieš laikrodžio rodyklę ir suvyniokite aukštojo slėgio žarną.
2. Jei tai prietaisai be žarnos būgno: Sudėkite aukštojo slėgio žarną ant prietaiso.
3. Maitinimo laidą ir priedus sudėkite ant prietaiso. Jeigu ketinate sandėliuoti ilgesnį laiką, atsižvelkite į papildomus nurodymus, žr. skyrių Techninė priežiūra ir eksploatacinės parengties užtikrinimas.

Apsauga nuo šalčio

DÈMESIO

Užšalimo pavojus

Nevisiškai ištuštintus prietaisus gali sugadinti šaltis. Iki galo ištuštinkite prietaisą ir priedus.

Saugokite prietaisą nuo šalčio.

Reikia įvykdyti šias sąlygas:

• Prietaisas atjungtas nuo vandens tiekimo.
• Aukštojo slėgio pistoletas yra atjungtas nuo aukštojo slėgio žarnos.
• Ijunkite prietaisa „I / ON“.
• Palaukite ne ilgiau kaip 1 minutę, kol iš aukštojo slėgio žarnos nebetekės joks vanduo.
• Išjunkite prietaisą.
• Prietaisą su visais priedais laikykite nuo šalčio apsaugotoje vietoje.

Techninė priežiūra ir eksploatacinės parengties užtikrinimas

⚠ PAVOJUS

Elektros smūgio pavojus

Sužalojimai prisilietus prie elektrinių dalių lšjunkite prietaisą.

Ištraukite tinklo kištuką.

Prietaisui nereikia atlikti techninės priežiūros, t. y. jums nereikia atlikti regularių techninės priežiūros darbų.

Vandens jungties sieto valymas

DÈMESIO

Vandens jungtyje pažeistas sietas

Prietaiso pažeidimai dėl nešvaraus vandens Prieš jdėdami sietą į vandens jungti, patikrinkite, ar jis nepažeistas.

Jeigu reikia, išvalykite vandens jungties sietą.

1. Nuimkite vandens jungties movą.
2. Ištraukite sietą plokščiomis replémis.

3. Nuplaukite sietą po tekančiu vandeniu. Paveikslas U

4. Idėkite sietą i vandens jungti.

Aukštojo slėgio pistoleto baterijos keitimas

Reikia naudoti dvi AAA baterijas arba akumuliatorių bloka.

Baterijos yra išsikrovusios, jei aukštojo slėgio pistoleto ekrane nepateikiamas jos rodmuo arba matomas mirksintis simbolis.

Paveikslas V

1. Paspauskite slankiojamaji dangtelj. Paveikslas W

2. Atidarykite baterijos dėtuvę.

3. Išimkite baterijas.

4. Idėkite naujas baterijas laikydamiesi tinkamo poliškumo.

5. Uždarykite baterijos dėtuvę.

6. Panaudotas baterijas šalinkite laikydamiesi galiojančių taisyklių.

„Pagalba trikčių atveju“

Gedimų priežastys dažnai yra paprastos, kurias nesunkiai pašalinsite pasinaudoję šia apžvalga. Kilus abejonių arba atsiradus čia nenurodytų gedimų, kreipkitės į igaliotą klientų aptarnavimo tarnybą.

⚠ PAVOJUS

Elektros smūgio pavojus

Sužalojimai prisilietus prie elektrinių dalių Išjunkite prietaisą.

Ištraukite tinklo kištuką.

Irenginys nepasileidžia

1. Užspauskite aukšto slėgio pistoleto svertą. Prietaisas įsijungia.
2. Patikrinkite, ar ant tipo plokštelės nurodyta įtampa atitinka elektros šaltinio įtampa.
3. Patikrinkite, ar nepažeistas maitinimo laidas.
4. Jeigu variklis perkrautas ir suveikė apsauginis vari- klio jungiklis:
   a lšjunkite prietaisą „0/OFF“.
   b Palaukite 1 sekundę, kol jrenginys atauš.
   c Ijunkite prietaisą „I/ON“ ir vėl naudokite.
   Jeigu triktis pasireiškia dažniau, prietaisą patikrinkite klientų aptarnavimo centre.

Prietaisas nepasileidžia, variklis burzgia

Maitinimo triktis dėl silpno elektros tinklo arba dėl naudojamo ilginamojo laido

1. Jjungdami pirma paspauskite aukšto slėgio pistoleto svertą, tada jjunkite prietaisą „I/ON“.

Prietaise nesukuriamas slègis

Per mažas tiekiamo vandens kiekis

1. Iki galo atsukite vandens čiaupa.

2. Patikrinkite vandens įvadą, ar tiekiama pakankamai vandens.

Užterštas vandens jungties sietas.

1. Ištraukite sietą iš vandens jungties plokščiomis replėmis.

2. Nuplaukite sietą po tekančiu vandeniu.

Prietaise yra oro.

1. Iš prietaiso išleiskite orą:

a Prietaisą be prijungto purkšto jjunkite ne ilgiau kaip 2 minutėms.
b Paspauskite aukštojo slėgio pistoletą ir palaukite, kol vanduo iš aukštojo slėgio pistoleto ims tekėti be burbuliųkų.
c Prijunkite purkštą.
d Pasirinkę siurbimo režimą stebėkite didž. įsiurbimo aukštį (žr. skyrių Techniniai duomenys).

Dideli slègio svyravimai

1. Išvalykite aukšto slėgio antgalį:
   a pašalinkite nešvarumus iš antgalio skylės adata.
   b Nuskalaukite aukšto slėgio antgalį vandeniu iš priekio.

2. Patikrinkite tiekiamo vandens kiekj.

Prietaisas nesandarus

1. Nedidelis prietaiso nesandarumas techniškai galimas. Dėl didelio nesandarumo kreipkitės į klientų aptarnavimo centra.

1. Purkšta „3-in-1 Multi Jet“ pasukite valiklio antgalio „MIX“ link.
2. Patikrinkite, ar „Plug ‘n’ Clean“ valiklio butelis j valiklio jungtį yra įstatytas anga į apačią.

Nerodomas aukštojo slėgio pistoleto slėgio rodmuo

Paveikslas X

1. Vél atlikite prijungimo prie aukštojo slégio valytuvo veiksmus, žr. sk. Pirmasis parengimas eksploatuoti.

Pranešimai apie klaidas

Paveikslas Y

1. Išjunkite prietaisą „0/OFF“.
2. Ištraukite tinklo kištuka iš lizdo.
3. Po 20 sekundžių vėl įkiškite tinklo kištuką į kištukinį lizdą.
4. Ijunkite prietaisą „I / ON“. Jeigu triktis nustatoma dažniau, pasirūpinkite, kad prietaisą patikrintų klientų aptarnavimo centras.

Avariné eiga

Jeigu sutrinka aukštojo slėgio pistoleto slėgio reguliavimas, aukštojo slėgio valytuvas veikia atsižvelgiant į paskutinę didžiausią buvusią nustatytą pakopą.

1. Avarinės eigos išjungimas:
   a Išjunkite prietaisą „0/OFF“.
   b lštraukite tinklo kištuką iš lizdo.
   c Po 20 sekundžių vėl jkiškite tinklo kištuką i kištu- kinį lizdą.
   d Jjunkite prietaisą „I / ON“. Jeigu triktis nustatoma dažniau, pasirūpinkite, kad prietaisą patikrintų klientų aptarnavimo centras.

Aukšto slėgio pistoletas veikia netinkamai Paveikslas Z

Aukšto slėgio pistoleto elektronikos sistemoje įvyko vidinė klaida.

1. Paspauskite slankiojamaji dangtelj.

Paveikslas W

1. Atidarykite baterijos dėtuve.
2. Išimkite baterijas.
3. Idėkite naujas baterijas laikydamiesi tinkamo poliškumo.
4. Uždarykite baterijos dėtuvę. Jeigu triktis nustatoma dažniau, pasirūpinkite, kad prietaisą patikrintų klientų aptarnavimo centras.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nu- statytos garantijos sąlygos. Galimus įrenginio gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

(Adresą rasite kitoje pusėje)

Techniniai duomenys

	K 5 Premium Smart Control		Smart Control
Elektros jungtis
Itampa	V		230
Fazė	~	1
Dažnis	Hz		50
Imama galia kW 2,1 2,1
Saugiklio rūšis IPX5	IPX5
Apsaugos klasė		I	I
Maitinimo tinklo saugiklis (inertinis)	A	10	10
Vandens jungtis
Jleidimo slėgis (maks.)	MPa	1,2	1,2
Jleidimo temperatūra (maks.)	°C	40 40
Tiekiamas kiekis (min.) l/min	10	10
Jsiurbimo aukštis (maks.)	m	0,5	0,5
Jrenginio galios duomenys
Darbinis slėgis	MPa	12,5	12,5
Maks. leistinas slėgis	MPa	14,5	14,5
Tiekimo pajėgumas, van- duo	l/min	7,5 7,5
Tiekimo pajėgumas, mak- simalus	l/min	8,3 8,3
Tiekimo pajėgumas, valy- mo priemonė	l/min	0,3 0,3
Rankinio purškimo pistole- to atatrankos jėga	N	17	17
Matmenys ir svoriai
Tipinis darbinis svoris kg	15,8	15,7
Ilgis	mm	414 402
Plotis	mm	306	306
Aukštis mm	588	588
Radijo ryšio modulis SRD
Dažnis	MHz	868,7-869,2	868,7-869,2
Ekvivalentinė spinduliuoja- moji galia ERP	mW	0,53	0,53
„Bluetooth“ radijo ryšio modulis
Dažnis	GHz	2,45	2,45
Ekvivalentinė spinduliuoja- moji galia ERP	mW	6,3 6,3
Nustatytos vertės pagal EN 60335-2-79
Plaštakos ir rankos vibraci- jos vertė	m/s ^2	1,2 1,2
Neapibrėžtis K	m/s ^2	0,6 0,6
Garso lygis L _pA	dB(A)	77 77
Neapibrėžtis K _pA	dB(A)	3	3
Garso galios lygis L _WA + Neapibrėžtis K _WA	dB(A)	93 93

Gamintojas pasilieka teisę atlikti techninius pakeitimus.

ES atitikties deklaracija

Pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jeigu įrenginiui atliekamas su mumis nesuderintas keitimas, ši deklaracija netenka savo galios. 230

Produktas: Aukšto slėgio valymo įrenginys

Tipas: 1.324-xxx

Atitinkamos ES direktyvos

2000/14/EB

2014/53/ES

2006/42/EB (+2009/127/EB)

2011/65/ES

Taikomi darnieji standartai

EN 50581

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 300 220-2 V3.1.1

EN 300 328 V2.1.1

Taikoma atitikties įvertinimo procedūra

2000/14/EB: V priedas

Svertinis garso galios lygis dB(A)

Išmatuotas: 90

Garantuojamas: 93

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

Dokumentacijos tvarkytojas: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Vinendenas, Vokietija

Tel.: [phone]

Faks.: [phone]

Vinendenas, 2020 m. rugpjūčio 1 d.
