NAUDOJIMO INSTRUKCIJA Texoro BOSCH

Lietuvių k. ......Puslapis 188

195 عربية الصفحة

CE

[EMPTY]

(1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) Texoro

4

A BOSCH (13) (1) (12)

B1 (1) (12) (10)

Bendrosios saugos nuorodos dirbantiems su elektriniais irankiais

ISPÈJIMAS

Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos

ispėjimus, instrukcijas, peržiūrėkite ilustracijas ir specifikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis jrankis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido).

Darbo vietos saugumas

Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai jrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
- Dirbdami su elektriniu įrankiu neleiskite šalia būti vai-kams ir pašaliniams asmenims. Nukreipę dėmesį j kitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su jžemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.

▶ Saugokitės, kad neprisiliestumėte prie jžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra jžemintas, padidėja elektros smūgio rizįka.
▶ Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika.
Nenaudokite maitinimo laido ne pagal paskirtį. Neneškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laida patieskite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
▶ Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.
Jei su elektriniu jrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklij. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Būkite atidūs, sutelkite dėmesi į tai, ką darote, ir dirbdami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi.
Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dévėkite apsauginius akinius. Naudojant asme- ns apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeis- ti.
▶ Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali įvykti nelaimingas atsitikimas.
Prieš įjungdami elektrinį įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisuka-nčioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti.
▶ Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį jrankį netikėtose situacijose.
▶ Dévěkite tinkamą aprangą. Nedévěkite plačių drabužių ir papuošalu. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus

drabužius, papuošalus bei ilgus plaukus gali jtraukti besi- sukančios dalys.

Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių po- veikis.
Dažnai naudodami įrankį ir gerai su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepaisyti įrankio saugos principų. Neatidus veiksmas gali sukelti sun- kią traumą per sekundės dalį.

Rūpestinga elektrinių įrankių priežiūra ir naudojimas

▶ Neperkraukite elektrinio įrankio. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu jrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
▶ Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima jjungti ar išjungti, yra pavojingas ir jį reikia remontuoti.
Prieš reguliuodami elektrini įrankį, keisdami darbo įrankius ar prieš valydami elektrini įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumuliatorių, jeigu jis išimamas. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.
Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
▶ Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja- nt elektrinį įrankį, pažeistos įrankio dalys turi būti su- taisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti.
Elektrini j rankj, papildomą jrangą, darbo jrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite j darbo sąlygas ir atliekamą darbą. Naudo-jant elektrinius jrankius ne pagal paskirtj, gali susidaryti pavojingos situacijos.
▶ Rankenos ir suémimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suémimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.

Techniné priežiūra

Elektrinj jrankj turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis jrankis išliks saugus naudoti.

190 | Lietuvių k.

Saugos nuorodos dirbantiems su šlifuokliais Bendrosios saugos nuorodos atliekantiems šlifavimo naudojant šlifavimo popierių ir apdirbimo vieliniais šepečiais darbus

Elektrinį įrankį laikykite už izoliuotų rankenu, nes šli- favimo paviršius gali paliesti savo maitinimo laidą. Palietus laidą, kuriuo teka elektros srovė, metalinėse elektrinio įrankio dalyse gali atsirasti įtampa ir trenkti elektros smūgis.
Šiuo elektriniu įrankiu galima šlifuoti naudojant šlifavimo popierių ir vielinius šepečius. Griežtai laikykitės visų įspėjamųų nuorodu, taisyklių, ženklų ir duomenų, kurie yra pateikiami su šiuo elektriniu įrankiu. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.
Šiuo elektriniu įrankiu nerekomenduojama atlikti poliravimo ir pjovimo darbus. Atliekant operacijas, kurioms elektrinis įrankis nėra skirtas, gali kilti pavojus ir gali būti sužalojami asmenys.
▶ Nenaudokite jokios papildomos įrangos, kurios gamintojas nėra specialiai numatęs ir rekomendavęs šiam elektriniam įrankiui. Vien tai, kad priedą galima pritvirtinti prie jūsų elektrinio įrankio, dar neužtikrina saugaus darbo.
Darbo įrankio leidžiamas sūkių skaičius turi būti ne mažesnis už didžiausią sūkių skaičių, nurodytą ant elektrinio įrankio. Įrankis, kuris sukasi greičiau, nei yra leistina, gali lūžti ir nulėkti nuo prietaiso.
▶ Naudojamo darbo įrankio išorinis skersmuo ir storis turi atitikti nurodytus jūsų elektrinio įrankio parametrus. Neteisingo dydžio priedų negalima tinkamai apsaugoti ir valdyti.
Srieginis papildomos įrangos įtvaras turi atitikti šlifavimo mašinos suklio sriegį. Jeigu papildoma įranga tvirtinama jungėmis, darbo įrankio kiaurymė turi atitikti jungės fiksavimo skersmenį. Darbo įrankiai, kurie tiksliai netinka elektrinio įrankio įtvarui, sukasi netolygiai, labai stipriai vibruoja ir gali tapti nebevaldomi.
Nenaudokite pažeistų darbo įrankių. Prieš kiekvieną naudojimą patikrinkite darbo įrankius, pvz., šlifavimo diskus – ar jie nėra aplūžinėję ir įtrūkę, šlifavimo ritinėlius – ar jie nėra įtrūkę, susidėvėję ir labai nudilę, vielinius šepečius – ar jų vielutės nėra atsilaisvinusios ar nutrūkusios. Jei elektrinis įrankis ar darbo įrankis nukrito iš didesnio aukščio, patikrinkite, ar jis nėra pažeistas, arba naudokite kita, nepažeistą, darbo įrankį. Patikrinę ir sumontavę darbo įrankį pasirūpinkite, kad nei jūs, nei greta esantys asmenys nebūtų besisukančio darbo įrankio plokštumoje, ir leiskite įrankiui vieną minutę veikti didžiausiu sūkių skaičiumi. Jei darbo įrankis pažeistas, per šį bandomajį laiką jis turėtų su-lūžti.
- Dirbkite su asmeninėmis apsaugos priemonėmis. Atitinkamai pagal atliekamą darbą užsidėkite viso veido apsaugos priemones, akių apsaugos priemones ar ap-

sauginius akinius. Jei nurodyta, užsidėkite apsauginį respiratorių nuo dulkių, klausos apsaugos priemones, apsaugines pirštines ir specialią prijuostę, kuri apsaugos jus nuo smulkių šlifavimo ir ruošinio dalelių. Akių apsauga turi apsaugoti nuo lekiančių skeveldry, kurios at-siranda atliekant įvairius darbus. Respiratorius arba apsauginė kaukė turi išfiltruoti darbo metu kylančias dulkes. Dėl ilgalaikio ir stipraus triukšmo poveikio galite prarasti klausą.

Pasirūpinkite, kad kiti asmenys būtų saugiu atstumu nuo jūsų darbo zonos. Kiekvienas, įžengęs į darbo zona, turi būti su asmeninėmis apsaugos priemonėmis. Ruošinio gabalėliai ar atskilusios darbo įrankio dalelės gali skrieti dideliu greičiu ir sužeisti net už tiesioginės darbo zonos ribų esančius asmenis.

Niekada nepaděkite elektrinio įrankio, kol visiškai nesustojo darbo įrankis. Besisukantis darbo įrankis gali prisiliesti prie paviršiaus, ant kurio padedate, dėl ko elektrinis įrankis taps nevaldomas.

▶ Nešdami elektrini įrankį, jo niekada nejjunkite. Netyčia prisilietus prie besisukančio darbo įrankio, jis gali įtraukti drabužius ir jus sužeist.

▶ Reguliariai valykite elektrinio įrankio ventiliacines angas. Variklio ventiliatorius traukia dulkes j korpusą, ir susikaupus daug metalo dulkių gali kilti elektros smūgio pavojus.

▶ Nenaudokite elektrinio įrankio arti degių medžiagų. Kibirkštys šias medžiagas gali uždegti.

▶ Nenaudokite darbo įrankių, kuriuos reikia aušinti skysčiais. Naudojant vandenį arba kitą aušinimo skystį galimas elektros smūgis, galintis sukelti net mirtį.

Maitinimo laidą laikykite toliau nuo besisukančių darbo įrankių. Jei nebesuvaldytumėte elektrinio įrankio, darbo įrankis gali perpjauti maitinimo laidą arba jj įtraukti, o jūsų plaštaka ar ranka gali patekti į besisukantį darbo įrankį.

Saugos nuorodos atliekantiems šlifavimo vieliniais šepečiais darbus

Atminkite, kad vieliniai šeriai išlekia net ir įprastai šli-fuojant ruošinį. Kad neveiktumėte vielų per didele apkrova, šepečio stipriai nespauskite. Vieliniai šeriai gali lengvai pradurti nestorą drabužį ir/arba odą.
Jeigu su vieliniu šepečiu rekomenduojama naudoti apsaugą, užtikrinkite, kad vielinis diskas arba šepetys nesiliestų su apsauga. Vielinio disko arba šepečio skers-muo dėl išcentrinės jėgos dirbant gali padidėti.

Papildomos saugos nuorodos

Dirbkite su apsauginiais akiniais.

▶ Mūvėkite apsauginėmis pirštinėmis.

▶ Nutrūkus maitinimui iš tinklo, pvz., dingus elektros srovei arba ištraukus tinklo kištuką, elektrini įrankį iš-junkite. Taip išvengsite nekontroliuoto pakartotinio įsi-jungimo.

Elektrini įrankį naudokite tik šlifavimui sausuoju būdu. Jei į elektrini įrankį patenka vandens, padidėja elektros smūgio rizika.
Prie ruošinio pridėkite tik ijungta elektrini įranki, o iš-junkite tik tada, kai pakeliate nuo ruošinio. Elektrinis įrankis gali staiga pajudėti.
▶ Niekada nelieskite judančio šlifavimo įrankio. Iškyla sužalojimo pavojus.
Stebėkite, kad skrijančios kibirkštys nesužalotų kitų asmenų. Pašalinkite netoliese esančias degias medžiagas. Šlifuojant metalus susidaro kibirkščių srautas.
▶ Nenaudokite susidėvėjusių, įtrūkusių arba labai užterštų šlifavimo juostų. Pažeistos šlifavimo juostos gali nutrūkti, išlėkti ir sužaloti.
▶ Reguliariai valykite savo elektrinio įrankio ventiliacines angas. Variklio ventiliatorius traukia dulkes į korpusą, ir susikaupus daug metalo dulkių gali kilti elektros smūgio pavojus.
▶ İtvirtinkite ruošinį. Tvirtinimo įranga arba spaustuvais įtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinį ranka.
Prieš padėdami elektrinį įrankį būtinai palaukite, kol visiškai sustos jo judančios dalys. Darbo įrankis gali ištrigti paviršiuje, tuomet kyla pavojus nesuvaldyti elektrinio įrankio.
Dėmesio – gaisro pavojus! Venkite šlifuojamo ruošinio ir šlifuoklio perkaitimo. Per darbo pertraukėles visada ištuštinkite dulkių rezervuarą. Dulkių surinkimo maišelyje, mikrofiltre, popieriniame maišelyje (arba dulkių siurblio filtruojamajame maišelyje ar filtre) esančios šlifavimo dulkės, esant nepalankioms sąlygoms, pvz., šlifuojant metalus susidarius kibirkščių srautui, gali savaime užsidegti. Ypač didelis pavojus iškyla tada, jei šlifavimo dulkės yra susimaišiusios su lako ir poliuretano likučiais arba kitokiomis cheminėmis medžiagomis ir šlifuojamas ruošinys po ilgesnio darbo jkaista.

Gaminio ir savybių aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.

Prašome atkreipti dėmesį i paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Naudojimas pagal paskirti

Elektrinis jrankis yra skirtas mediniams, plastikiniams, metaliniams, glaistytiems (pvz., gipsiniams) bei lakuotiems paviršiams šlifuoti ir vieliniais šepečiais apdoroti nenaudojant vandens. Jis ypač tinka nelygiems paviršiams šlifuoti.

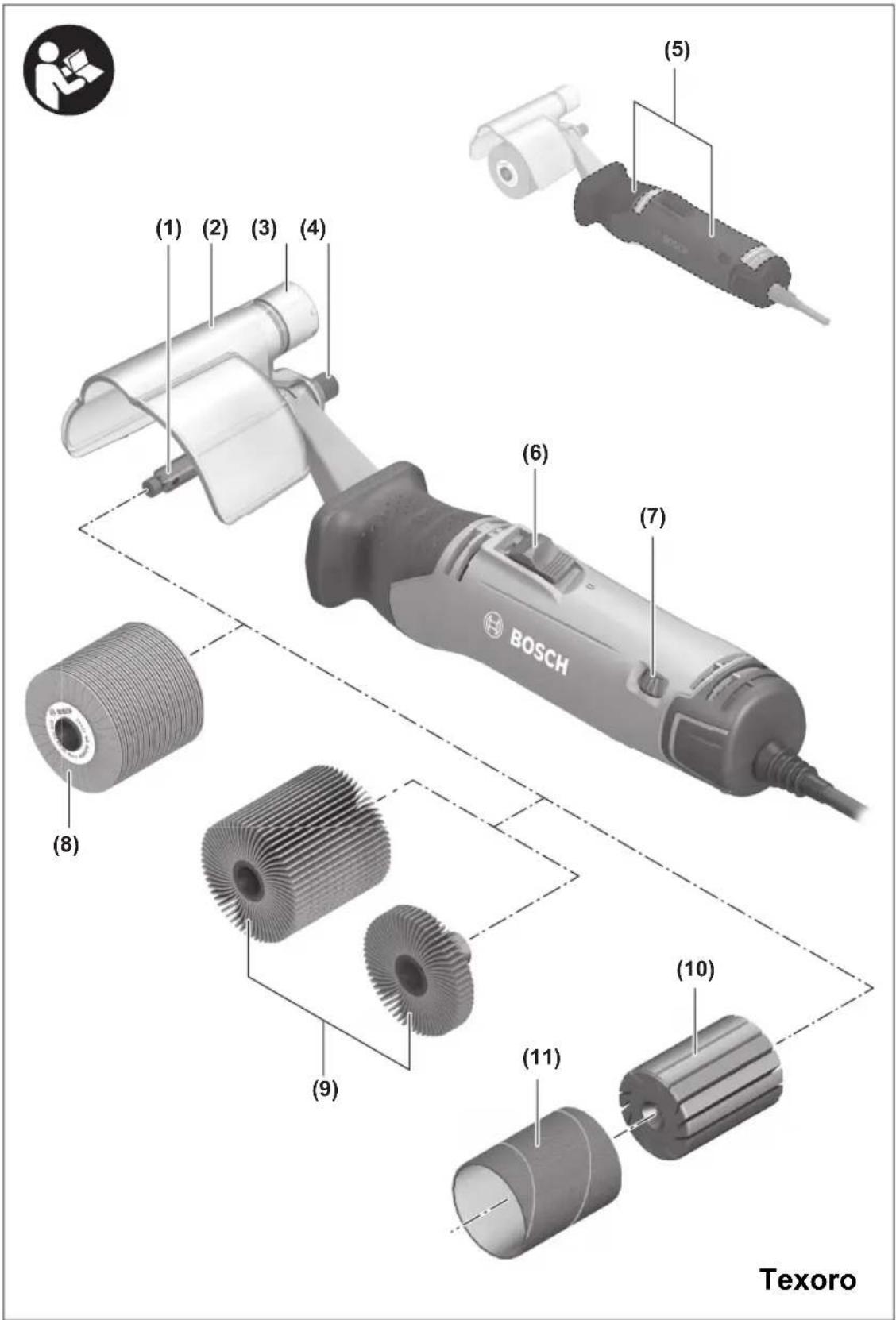

Pavaizduoti jrankio elementai

Numeriais pažymétus elektrinio jrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose.

(1) Šlifavimo suklys
(2) Dulkių nusiurbimo gaubtas
(3) Nusiurbimo atvamzdis
(4) Prispaudžiamasis varžtas dulkių nusiurbimo gaubtui montuoti
(5) Rankena (izoliuotas rankenos paviršius)
(6) Jjungimo-išjungimo jungiklis
(7) Išankstinio sūkių nustatymo reguliatoriaus ratukas
(8) Lankstus ritinélis
(9) Plokšteliniai ritinéliai
(10) Kotelis šlifavimo jvorei ^4
(11) Šlifavimo jvoré ^A)
(12) SDS jtvaras
(13) SDS jtvaro pleištas
(14) SDS mygtukas, skirtas šlifavimo įrankiui atblokuoti
(15) Irankio svertas
(16) Dulkių nusiurbimo gaubto fiksuojamasis griovelis
(17) Fiksuojamasis griovelis
(18) Nusiurbimo žarna ^A)
(19) Nusiurbimo adapteris ( 19 mm) ^A)

A) Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplekta nejeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Techniniai duomenys

Ritininis šlifuoklis Texoro
Gaminio numeris		3 603 CB5 1..
Sūkių skaičiaus išankstinis nustatymas		●
Nominali naudojamoji galia W 250
Tuščiosios eigos sūkių skaičius n_0	min^-1	1600 - 3000
Svoris pagal „EPTA-Procedu-re 01:2014“	kg 1,3
Apsaugos klasė		☐ / II

Duomenys galioja tik tada, kai nominalioji jtampa [U] 230 V. Jei jtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis.

Informacija apie triukšmą ir vibraciją

Triukšmo emisijos vertės nustatytos pagal EN 62841-2-4.

Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 79 dB(A); garso galios lygis 90 dB(A). Paklaida K = 3 dB.

Dirbkite su klausos apsaugos priemonémis!

Vibracijos bendroji vertė a _h (trijų krypčių atstojamasis vektorius) ir paklaida K nustatyta pagal EN 62841-2-4:

Šlifavimas naudojant šlifuojamają ivorę: a_h = 3,5 m/s^2 , K = 1,5 m/s^2 ,

Šlifavimas naudojant plokštelinį ritinėlj (60 mm): a_h = 2,5 m/s², K = 1,5 m/s²,

Šlifavimas naudojant plokštelinį ritinėlj (10 mm): a_h=3 m/

192 | Lietuvių k.

s^2, K = 1,5 m/s^2,

Darbas su vieliniu šepečiu: a_1 = 6 m/s^2 , K = 1,5 m/ s^2 .

Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisi- ja buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams jrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti.

Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio jrankio naudojimo atvejus. Tačiau jeigu elektrinis jrankis naudojamas kitokiai paskirčiai, su kitokiais darbo jrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali kisti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai jvertinti vibracijos ir triukšmo emisija per tam tikra darbo laiką, reikia atsižvelgti ir j laiką, per kurj elektrinis jrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo-jamas. Tai jvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Montavimas

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.

Šlifavimo įrankių keitimas

Su šlifavimo suklio (1) SDS įtvaru (12) galite lengvai ir patogiai, be papildomų įrankių pakeisti šlifavimo įrankį.

Jei elektrinis įrankis išjungtas, automatinio užrakinimo sistema šlifavimo suklj užfiksuoja. Kai šlifavimo suklys fiksuotas, patogiau užmauti ir nuimti šlifavimo jrankius.

Lanksčius ritinėlius (8), plokštelinius ritinėlius (9) ir vielinius šepečius galima jstatyti tiesiai ant šlifavimo suklio (1).

Norint uždėti šlifavimo jvorę (11), pirmiausia ant šlifavimo suklio (1) reikia uždėti kotelį (10). Tada šlifavimo jvorę (11) galima užsukti ant kotelio (10).

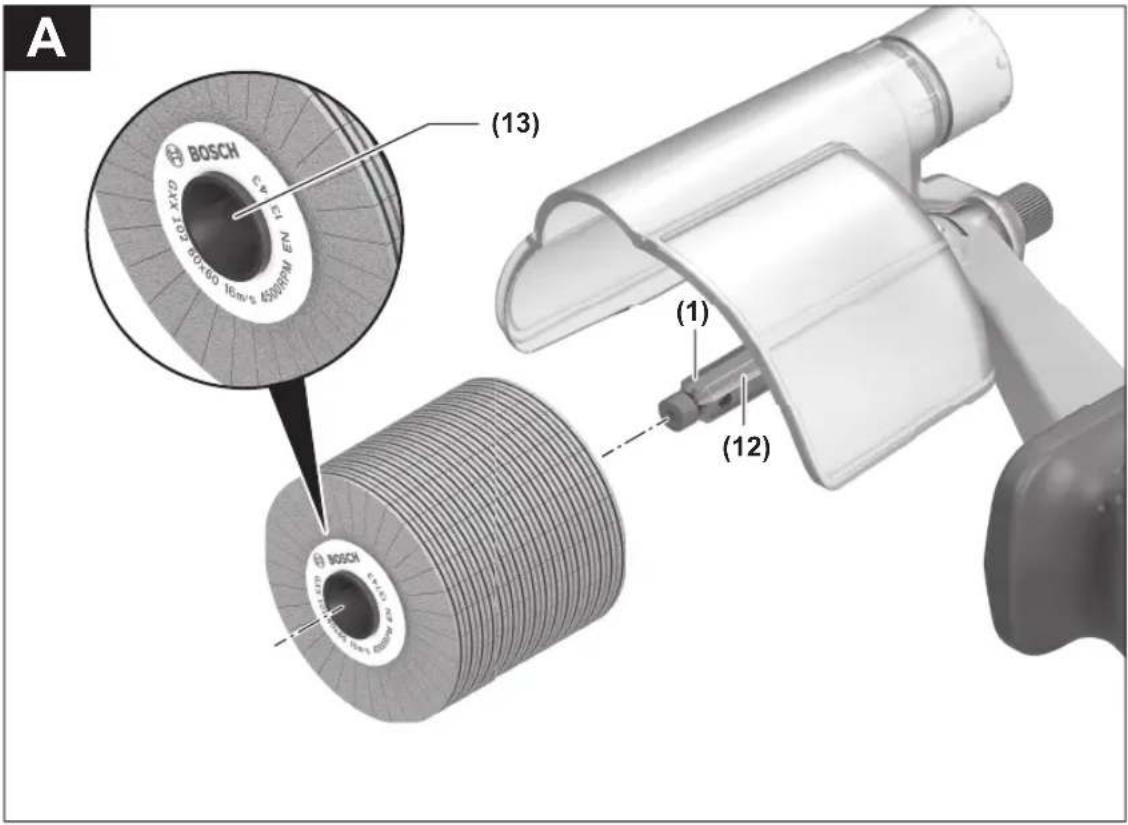

Šlifavimo įrankių tvirtinimas (žr. A pav.)

• Šlifavimo jrankj laikykite tokioje padėtyje, kad SDS jtvaro pleištai (13) būty nukreipti nuo šlifavimo suklio (1).
• Šlifavimo jrankj sukamuoju judesiu stumkite ant šlifavimo suklio (1), kol išgirsite, kad užsifiksavo.
• Patrauke šlifavimo įrankį atgal, patikrinkite, ar jis tinkamai užsifiksavo.

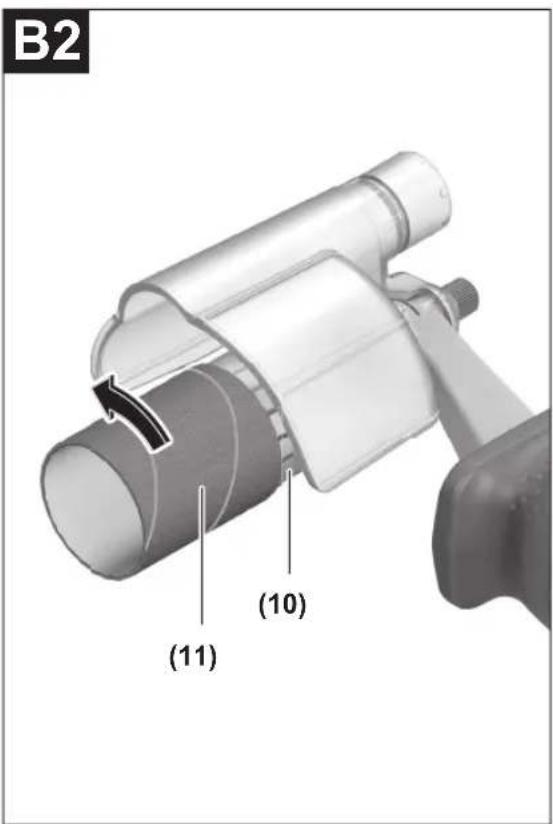

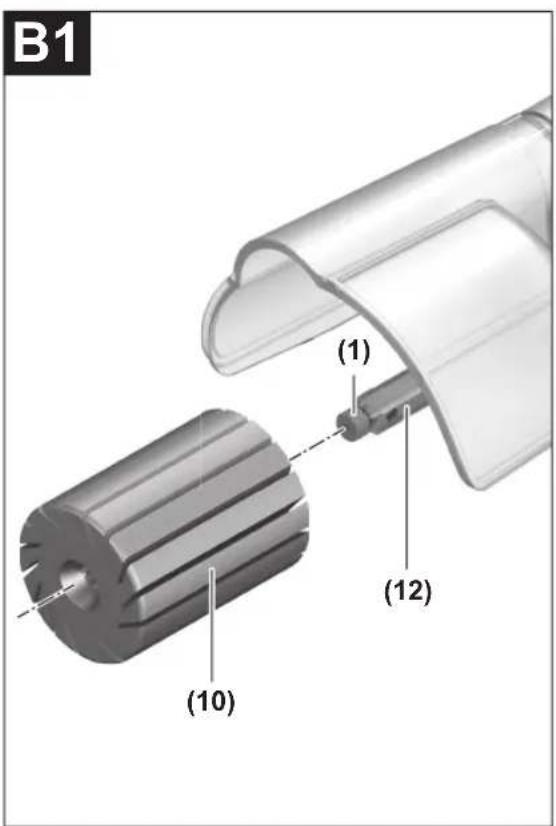

Šlifavimo įvorių tvirtinimas (žr. B1 - B2 pav.)

• Kotelj (10) laikykite tokioje padětyje, kad SDS įtvaro pleištai (13) būtų nukreipti nuo šlifavimo suklio (1).
• Kotelj (10) sukamuoju judesiu stumkite ant šlifavimo suklio (1), kol išgirsite, kad užsifiksavo.
• Patraukę kotelj atgal, patikrinkite, ar jis tinkamai użsifik-savo.
• Šlifavimo jvorę (11) sukite ant kotelio (10), kol guminės plokštelės bus visiškai uždengtos.

Šlifavimo įrankio nuėmimas (žr. C1 - C2 pav.)

- Paspauskite SDS atblokavimo mygtuką (14) ir šlifavimo jrankj nuimkite nuo šlifavimo suklio (1).

Dulkių nusiurbimo gaubtas

Nuoroda: dirbdami vieliniais šepečiais naudokite kartu pateiktą dulkių nusiurbimo gaubtą.

Dulkių nusiurbimo gaubto tvirtinimas (žr. D pav.)

• lveikdami nestipru pasipriešinimą, dulkių nusiurbimo gaubta (2) iki atramos įstumkite j prietaiso sverto (15) du fiksuojamuosius griovelius (16).
• Užveržkite prispaudžiamajj varžta (4).
  Dabar dulkių nusiurbimo gaubtas yra sumontuotas ant prietaiso sverto.

Dulkių nusiurbimo gaubto nustatymas (žr. E pav.)

Nustatykite dulkių nusiurbimo gaubtą (2) taip, kad dulkės ir kibirkštys nebūtų metamos dirbančiojo kryptimi.

Dulkių nusiurbimo gaubtas (2) šlifavimo suklį gali uždengti įvairiais kampais. Tam yra fiksuojamieji grioveliai (17).

• Sumontuotą dulkių nusiurbimo gaubtą (2) sukite pri- klausomai nuo darbo pobūdžio ir ruošinio formos.
  Dulkių nusiurbimo gaubtas užsifiksuoja trijose padėtyse.

Dulkių, pjuvenų ir drožlių nusiurbimas

Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis.

Kai kurios dulkės, pvz., ažuolo ir buko, yra vėžį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.

- Jei yra galimybė, naudokite apdirbamai medžiagai tinkančią dulkių nusiurbimo jranga.

- Pasirūpinkite geru darbo vietos vėdinimu.

- Rekomenduojama dévěti kvépavimo taků apsauginę kaukę su P2 klasės filtru.

Laikykitės jūsų šalyje galiojančių apdorojamoms medžiągoms taikomų taisyklių.

▶ Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.

Išorinis dulkių nusiurbimas (žr. F pav.)

- Nusiurbimo žarną (18) su tinkamu adapteriu (19) (skersmuo 19 mm) įstatykite į drožlių išmetimo angą (3). Nusiurbimo žarną sujunkite su dulkių siurbliu (papildoma įranga).

Apžvalgą, kaip prijungti prie įvairių dulkių siurblių, rasite šios instrukcijos gale.

Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio pjuvenoms, drožlėms ir dulkėms nusiurbti.

Sveikatai ypač pavojingoms, věžj sukeliančioms, sausoms dulkėms nusiurbti būtina naudoti specialų dulkių siurblį.

Naudojimas

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.

Darbo metu elektrini įrankį visuomet būtina laikyti abiem rankomis ir tvirtai stovėti. Abiem rankomis laikomas elektrinis įrankis yra saugiau valdomas.

Paruošimas naudoti

- Atkreipkite dėmesį i tinklo įtampa! Maitinimo šaltinio įtampa turi sutapti su elektrinio įrankio firminėje lentelėje nurodytais duomenimis.

ljungimas ir išjungimas

- Norédami elektrinj jrankj jjungti, jjungimo-išjungimo jungiklj (6) pastumkite j priekj.

- Norėdami užfiksuoti jjungimo-išjungimo jungiklj (6) spauskite jjungimo-išjungimo jungiklio (6), priekinę dalį pirmyn, kol jis užsifiksuos.

- Norėdami išjungti, atleiskite jjungimo-išjungimo jungiklį (6), o jei jis užfiksuotas, trumpai paspauskite jjungimo-išjungimo jungiklj (6) ir tada jį atleiskite.

Prieš naudodami, patikrinkite šlifavimo įrankius. Šlifavimo įrankis turi būti nepriekaištingai pritvirtintas ir tu ri laisvai suktis. Atlikite bandomajį paleidimą be apkrovos, trunkantį ne mažiau kaip 1 minutę. Nenaudo- kite pažeistų, nelygių ar vibruojančių šlifavimo įra- nkių. Pažeisti šlifavimo įrankiai gali sulūžti ir sužaloti.

Šlifavimo įrankio pasirinkimas

Šlifavimo jrankj rinkitės atsižvelgdami j apdorojamo pavi-ršiaus formą ir šlifuojamos medžiagos rūšj. Grūdėtumą rinkitės pagal tai, kiek medžiagos reikia nušlifuoti.

Naudojimas Paviršiaus forma Šlifavimo įrankis

Medienos šlifavimasLako šalinimas (mediena)	tiesi Šlifavimo įvorė
		Kūginė šlifavimo įvorėPlokštelinis ri-tinėlis (60 mm)
	išlenktasaiškaus profilio	Lankstus ritinėlis (60 mm/15 mm)Nailono šepetysPlokštelinis ri-tinėlis (60 mm)
	Tarpeliai (briau-nos, plokštelės,griovelis/jlaidas)	Plokštelinis ri-tinėlis (10 mm/5 mm)
Struktūros medienai suteikimas	tiesi išlenktas	Nailono šepetys

Naudojimas Paviršiaus forma Šlifavimo įrankis

Lako šlifavimas (mediena)	tiesi Šlifavimo įvorė	Kūginė šlifavimo įvorėPlokštelinis ri-tinėlis (60 mm)
Metalo šlifavimas (pvz., plienas, aliu-minis, žalvaris)	tiesi Šlifavimo įvorė	Kūginė šlifavimo įvorėŠlifavimo vilnaPlokštelinis ri-tinėlis (60 mm)
	išlenktas Nailono šepetys	Valymo diskasMetalinis šepetys, padengtas žalvariu
Rūdžių nuo metalo šalinimas	tiesi išlenktas	Valymo diskasMetalinis šepetys, padengtas žalvariu
Metalų poliravi-mas/struktūros su-teikimas	tiesi išlenktas	Nailono šepetysŠlifavimo vilna
Lako šalinimas (metalas)	tiesi Nailono šepetys	Valymo diskas

Darbo patarimai

Šlifavimo našumas ir šlifuoto paviršiaus glotnumas iš esmės priklauso nuo pasirinkto šlifavimo įrankio, nustatytos sūkių skaičiaus pakopos ir prispaudimo jėgos.

Tik nepriekaištingos būklės šlifavimo įrankiai užtikrina gerą šlifavimo našumą ir tausoja elektrinį įrankį.

Naudokite tik originalia Bosch papildomą šlifavimo jranga.

Sūkių skaičiaus parinkimas

Sūkių skaičiaus nustatymo reguliatoriaus ratuku (7) reikiamą sūkių skaičių galite nustatyti net ir įrankiui veikiant.

Kai pasiekiama galinė padėtis "6", pasigirsta, kaip užsifiksuo- ja nustatymo ratukas.

1 - 2 mažas sūkių skaičius

3 - 4 vidutinis sūkių skaičius

5 - 6 didelis sūkių skaičius

Reikiamas sūkių skaičius priklauso nuo ruošinio medžiagos ir darbo sąlygų; jį nustatyti galima praktiniais bandymais.

Duomenys žemiau pateiktoje lentelėje yra rekomendacinio pobūdžio.

Naudojimas Grūdėtumas (rupusis šlifavimas / glotnusis šlifavimas)	Sūkių skaičiaus pakopa
Lako šlifavimas 120/240 2/3
Lako šalinimas 80/– 5
Minkštoji mediena 80/240 5/6

194 | Lietuvių k.

Naudojimas Grūdėtumas (rupusis šlifavimas / glotnusis šlifavimas)		Sūkių skaičiaus pakopa
Kietoji mediena 80/240 5/6
Medienos lukštas 120/240 2 - 4
Aliuminis 80/240 4/5
Plieno šlifavimas 80/240 3 - 5
Rūdžių nuo plieno šali-nimas	80 /120 4 - 6
Nerūd. plienas 80/240 3 - 5
Akmuo 80/240 5/6

Po ilgesnio naudojimo mažu sūkių skaičiumi, kad elektrinis įrankis atvėstų, apie 3 minutes leiskite jam veikti tuščiaja eiga didžiausiu sūkių skaičiumi.

Šlifavimas

• ljunkite elektrinj prietaisą, visu šlifuojamuoju paviršiumi uždėkite ant apdorojamo pagrindo ir šiek tiek spausdami stumkite per ruošinį.
• Šlifuodami stenkitės išlaikyti tolygų spaudimą, tada šlifavimo įrankio eksploatavimo trukmė bus ilgesnė. Per daug spaudžiant, šlifavimo našumas nepadidėja, tik labiau dévisi elektrinis įrankis ir šlifavimo įrankis.
• Šlifavimo jrankio, kuriuo apdorojote metalą, nenaudokite kitoms medžiagoms šlifuoti.

Priežiūra ir servisas

Priežiūra ir valymas

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.
Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtu švarūs.

Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje: www.boschpt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Šalinimas

Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo būti atitinkamai perdirbti.

Nemeskite elektrinių įrankių į buitinių atlieku konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės jrangos atliekų ir šios direktyvos perkėlimo į nacionalinę teisę aktus, naudoti nebetinkami elektriniai jrankiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.
