NAUDOJIMO INSTRUKCIJA U3DVIDOCKL i-TEC

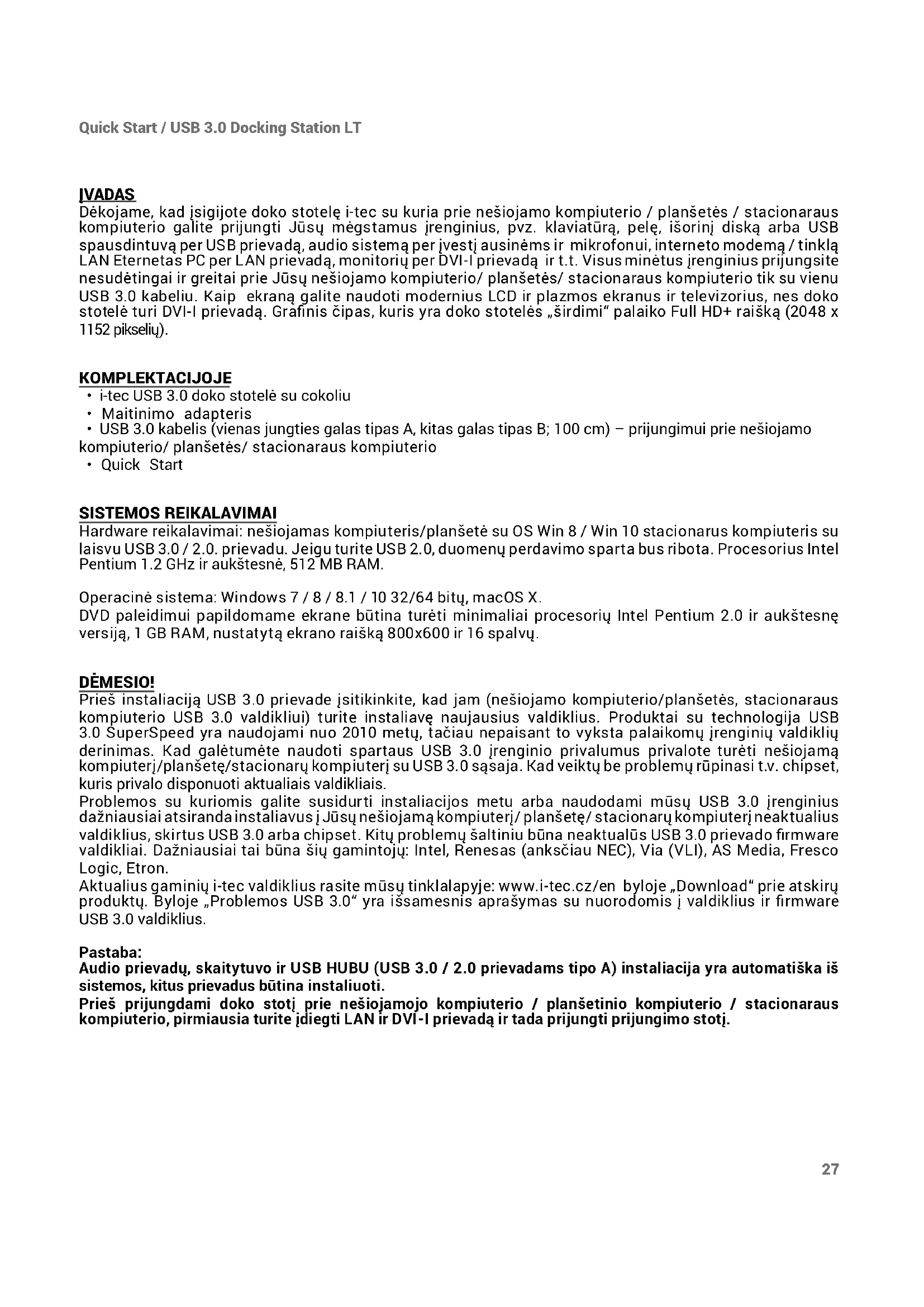

K dispozícii na našom webe www.i-tec.cz v záložke „FAQ“ pri tomto produkte.27 Quick Start / USB 3.0 Docking Station LT ĮVADAS Dėkojame, kad įsigijote doko stotelę i-tec su kuria prie nešiojamo kompiuterio / planšetės / stacionaraus kompiuterio galite prijungti Jūsų mėgstamus įrenginius, pvz. klaviatūrą, pelę, išorinį diską arba USB spausdintuvą per USB prievadą, audio sistemą per įvestį ausinėms ir mikrofonui, interneto modemą / tinklą LAN Eternetas PC per LAN prievadą, monitorių per DVI-I prievadą ir t.t. Visus minėtus įrenginius prijungsite nesudėtingai ir greitai prie Jūsų nešiojamo kompiuterio/ planšetės/ stacionaraus kompiuterio tik su vienu USB 3.0 kabeliu. Kaip ekraną galite naudoti modernius LCD ir plazmos ekranus ir televizorius, nes doko stotelė turi DVI-I prievadą. Grafinis čipas, kuris yra doko stotelės „širdimi“ palaiko Full HD+ raišką (2048 x 1152 pikselių). KOMPLEKTACIJOJE

• Quick Start SISTEMOS REIKALAVIMAI Hardware reikalavimai: nešiojamas kompiuteris/planšetė su OS Win 8 / Win 10 stacionarus kompiuteris su laisvu USB 3.0 / 2.0. prievadu. Jeigu turite USB 2.0, duomenų perdavimo sparta bus ribota. Procesorius Intel Pentium 1.2 GHz ir aukštesnė, 512 MB RAM. Operacinė sistema: Windows 7 / 8 / 8.1 / 10 32/64 bitų, macOS X. DVD paleidimui papildomame ekrane būtina turėti minimaliai procesorių Intel Pentium 2.0 ir aukštesnę versiją, 1 GB RAM, nustatytą ekrano raišką 800x600 ir 16 spalvų. DĖMESIO! Prieš instaliaciją USB 3.0 prievade įsitikinkite, kad jam (nešiojamo kompiuterio/planšetės, stacionaraus kompiuterio USB 3.0 valdikliui) turite instaliavę naujausius valdiklius. Produktai su technologija USB

3.0 SuperSpeed yra naudojami nuo 2010 metų, tačiau nepaisant to vyksta palaikomų įrenginių valdiklių

derinimas. Kad galėtumėte naudoti spartaus USB 3.0 įrenginio privalumus privalote turėti nešiojamą kompiuterį/planšetę/stacionarų kompiuterį su USB 3.0 sąsaja. Kad veiktų be problemų rūpinasi t.v. chipset, kuris privalo disponuoti aktualiais valdikliais. Problemos su kuriomis galite susidurti instaliacijos metu arba naudodami mūsų USB 3.0 įrenginius dažniausiai atsiranda instaliavus į Jūsų nešiojamą kompiuterį/ planšetę/ stacionarų kompiuterį neaktualius valdiklius, skirtus USB 3.0 arba chipset. Kitų problemų šaltiniu būna neaktualūs USB 3.0 prievado firmware valdikliai. Dažniausiai tai būna šių gamintojų: Intel, Renesas (anksčiau NEC), Via (VLI), AS Media, Fresco Logic, Etron. Aktualius gaminių i-tec valdiklius rasite mūsų tinklalapyje: www.i-tec.cz/en byloje „Download“ prie atskirų produktų. Byloje „Problemos USB 3.0“ yra išsamesnis aprašymas su nuorodomis į valdiklius ir firmware USB 3.0 valdiklius. Pastaba: Audio prievadų, skaitytuvo ir USB HUBU (USB 3.0 / 2.0 prievadams tipo A) instaliacija yra automatiška iš sistemos, kitus prievadus būtina instaliuoti. Prieš prijungdami doko stotį prie nešiojamojo kompiuterio / planšetinio kompiuterio / stacionaraus kompiuterio, pirmiausia turite įdiegti LAN ir DVI-I prievadą ir tada prijungti prijungimo stotį.28 Quick Start / USB 3.0 Docking StationLT VALDIKLIŲ INSTALIACIJA WINDOWS 7 / 8 / 8.1 / 10 (32/64 BITŲ VERSIJA) Prieš pirmąjį naudojimą prie nešiojamo kompiuterio/ planšetės/ stacionaraus kompiuterio doko stotelės nejunkite, kol nebus instaliuoti atitinkami valdikliai LAN ir DVI-I prievadui. Įrenginio valdiklius reikia instaliuoti tik prieš pirmąjį naudojimą. Atsisiųskite nurodytą software iš mūsų tinklalapio: www.i-tec.cz/en iš šio produkto bylos „Download“. Valdiklius instaliuokite pagal šiuos nurodymus: LAN ir DVI-I prievadui pasirinkite atidarykite failą, kurį atsisiuntėte, pasirinkite instaliacijos kalbą ir vadovaukitės komandomis ekrane. Pastaba: Windows 7 / 8 / 8.1 / 10 instaliuokite DVI-I prievadą, kaip vartotojas „Administratorius“. Instaliacijos metu ekranas gali blyksėti, tai yra standartinis procesas. Užbaigus instaliaciją rekomenduojame nešiojamą kompiuterį/ planšetę/ stacionarų kompiuterį perkrauti. HARDWARE INSTALIACIJA (DOKO STOTELĖS PRIJUNGIMAS PRIE NEŠIOJAMO KOMPIUTERIO/ PLANŠETĖS/ STACIONARAUS KOMPIUTERIO)

Įjunkite nešiojamą kompiuterį/ planšetę/ stacionarų kompiuterį ir prie doko stotelės prijunkite maitinimo adapterį.

Maitinimo adapterį įjunkite į tinklą AC 110 V / 230 V.

USB 3.0 kabelį įjunkite į USB prievadą tipo B, esantį doko stotelės užpakaliniame skyde.

USB 3.0 kabelį įjunkite į Jūsų nešiojamo kompiuterio/ planšetės/ stacionaraus kompiuterio laisvą USB

Po to, atskirose sistemose automatiškai vyks prievadų instaliacija.

Užbaigus instaliaciją perkraukite nešiojamą kompiuterį / planšetę / stacionarų kompiuterį.

VALDIKLIŲ INSTALIACIJA MAC OS X

Prieš pirmąjį naudojimą prie MacBook/stacionaraus kompiuterio doko stotelės neprijunkite tol, kol nebus instaliuoti atitinkami LAN ir DVI-I prievado valdikliai. Įrenginio valdiklius reikia instaliuoti tik prieš pirmąjį naudojimą. Atsisiųskite nurodytą programinę įrangą iš mūsų svetainės www.i-tec.cz/en iš bylos „Download“ prie šio produkto. Instaliuokite valdiklius pagal šią instrukciją: LAN ir DVI-I prievadą atidarykite atsisiųstą bylą. Bylą atidarykite ekrane MacBook / PC kaip virtualų diską, pasirinkite komandą “Drivers“, po to „DisplayLink Software Installer“. Po to pasirinkite instaliacijos kalbą ir vadovaukitės nurodymais ekrane, jeigu reikia įveskite vartotojo slaptažodį. Valdiklių instaliacijos metu ekranas gali blyksėti, tai yra standartinis procesas. Užbaigę instaliaciją perkraukite MacBook / kompiuterį. HARDWARE INSTALIACIJA (DOKO STOTELĖS PRIJUNGIMAS PRIE MACBOOK / PC)

Įjunkite MacBook / planšetę / kompiuterį ir prie doko stotelės prijunkite maitinimo adapterį.

Maitinimo adapterį įjunkite į tinklą AC 110 V / 230 V.

USB 3.0 kabelį įjunkite į USB prievadą tipo B užpakaliniame doko stotelės skyde.

USB 3.0 0 kabelį įjunkite į Jūsų Mac Book/kompiuterio laisvą USB 3.0 / 2.0 prievadą.

Po to vyks automatiškai prievado instaliacija.

Užbaigus instaliaciją perkraukite MacBook / stacionarų kompiuterį.29 Quick Start / USB 3.0 Docking Station LT

NAUDOJIMO SAUGOS TAISYKLĖS

• Saugoti nuo aukštos temperatūros ir drėgmės.

• Įrenginį naudoti ant lygių neslidžių paklotų – išvengsite slydimo ir kritimo ant žemės.

• Vadovą saugokite vėlesniam naudojimui. Bendradarbiaudami su servisu:

• Patikrinkite veikimą po įkritimo į vandenį arba nukritimo ant žemės.

• Įskilus dangčiui patikrinkite veikimą.

• Jeigu įrenginys neveikia pateikite pretenzijas vadovaudamiesi įrenginio vadovu.
