사용 설명서 GLL 12-22 G Professional BOSCH
측정공구의 안전한 사용을 위해 모든 수칙들을 숙지하고 이에 유의하여 작업하시기 바랍니다. 측정공구를 해당 지 침에 따라 사용하지 않으면, 측정공구에 내장되어 있는 안 전장치에 안 좋은 영향을 미칠 수 있습니다. 측정공구의 경 고판을 절대로 가려서는 안 됩니다. 안전 수칙을 잘 보관하고 공구 양도 시 측정공구와 함께 전달하십시오.
▶ 주의 - 여기에 제시된 조작 장치 또는 조정 장치 외의 용도로 사용하거나 다른 방식으로 작업을 진행하는 경우, 광선으로 인해 폭발될 위험이 있습니다.
210|한국어
▶ 본 측정공구는 레이저 경고 스티커가 함께 공급됩니다(그림에 측정공구의 주요 명칭 표시).
▶처음 사용하기 전에 함께 공급되는 한국어로 된 레이저 경고 스티커를 독문 경고판 위에 불이십시오.
사람이나 동물에게 레이저 광선을 비추거나, 광선을 직접 또는 반사시켜 보지 마십시오. 이로 인해 눈이 부시게 만들어 사고를 유발하거나 눈에 손상을 입을 수 있습니다.
▶ 눈으로 레이저 광선을 쳐다본 경우, 의식적으로 눈을 감고 곧바로 고개를 돌려 광선을 피하십시오.
▶ 레이저 장치를 개조하지 마십시오.
▶ 레이저 보안경(액세서리)을 일반 보안경으로 사용하지 마십시오. 레이저 보안경은 레이저 광선을 보다 잘 감지하지만, 그렇다고 해서 레이저 광선으로부터 보호해주는 것은 아닙니다.
▶ 레이저 보안경(액세서리)을 선글라스 용도 또는 도로에서 사용하지 마십시오. 레이저 보안경은 자외선을 완벽하게 차단하지 못하며, 색상 분별력을 떨어 뜨립니다.
▶ 측정공구의 수리는 해당 자격을 갖춘 전문 인력에게 맡기고, 수리 정비 시 순정 부품만 사용하십시오. 이 경우에만 측정공구의 안전성을 오래 유지할 수 있습니다.
▶ 어린이가 무감독 상태로 레이저 측정공구를 사용하는 일이 없도록 하십시오. 의도치 않게 타인 또는 자신의 눈이 부시게 할 수 있습니다.
가연성 유체나 가스 혹은 분진 등 폭발 위험이 있는 곳에서 측정공구를 사용하지 마십시오. 측정공구에 분진이나 증기를 점화하는 스파크가 생길 수 있습니다.
▶배터리를 분해하지 마십시오.단락이 발생할 위험이 있습니다.
▶ 배터리가 손상되었거나 잘못 사용될 경우 증기가 발생할 수 있습니다. 배터리에서 화재가 발생하거나 폭발할 수 있습니다. 작업장을 환기시키고, 필요한 경우 의사와 상담하십시오. 증기로 인해 호흡기가 자극될 수 있습니다.
▶ 배터리를 잘못 사용거나 배터리가 손상된 경우, 배터리에서 가연성 유체가 흘러나올 수 있습니다. 누수가 생긴 배터리에 닿지 않도록 하십시오. 피부에 접하게 되었을 경우 즉시 물로 씻으십시오. 유체가 눈에 닿았을 경우 바로 의사와 상담하십시오. 배터리에서 나오는 유체는 피부에 자극을 주거나 화상을 입할 수 있습니다.
▶ 몫이나 스크류 드라이버 같은 뻐족한 물체 또는 외부에서 오는 충격 등으로 인해 축전지가 손상될 수 있습니다. 내부 단락이 발생하여 배터리가 타거나 연기가 발생하고, 폭발 또는 과열될 수 있습니다.
▶배터리를 사용하지 않을 때는 각 극 사이에 브리징 상태가 생길 수 있으므로 페이퍼 클립, 동전, 열쇠, 못, 나사 등 유사한 금속성 물체와 멀리하여 보관하십시오.배터리 극 사이에 쇼트가 일어나 화상을 입거나 화재를 야기할 수 있습니다.
▶ 제조사의 배터리 제품만 사용하십시오. 그래야만 배터리 과부하의 위험을 방지할 수 있습니다.
▶ 배터리는 제조사에서 권장하는 충전기에만 충전하십시오. 특정 제품의 배터리를 위하여 제조된 충전기에 적합하지 않은 다른 배터리를 충전할 경우 화재 위험이 있습니다.
배터리를 태양 광선 등 고열에 장시간 노출되지 않도록 하고 불과 오염물질, 물, 수분이 있는 곳에 두지 마십시오. 폭발 및 단락의 위험이 있습니다.
측정공구 및 자성 액세서리를 심장 박동 조절장치 또는 인 솔린 펌프와 같은 삽입물 및 기타 의학 기기 근처로 가져오 지 마십시오. 측정공구 및 액세서리의 자석으로 인해 자기 장이 형성되어 삽입물 및 의학 기기의 기능에 장애를 일으 킬 수 있습니다.
▶ 측정공구와 자성 액세서리를 자기 데이터 매체나 자력에 예민한 기기에서 멀리 두십시오. 측정공구 및 액세서리의 자석으로 인해 데이터가 손실되어 복구되지 않을 수 있습니다.
전원 플러그 관련 안전 수칙
본 전원 플러그는 어린이나 정신지체 및 신체 부자유자 혹은 경험이나 지식이 부족한 사람이 사용하기에 적합하지 않습니다. 본 전원 플러그는 안전 책임자의 감독 하에 혹은 감독자에게 전원 플러그의 안전한 사용법과 관련 위험사항에 대한 교육을 받고 이해한 경우에 한해 8세 이상의 어린이, 정신지체 및 신체 부자유자 혹은 경험이나 지식이 부족한 사람이 사용할 수 있습니다. 이를 지키지 않을 경우, 오작동과 부상의 위험이 따릅니다.
전원 플러그가 비에 맞지 않게 하고 습기 있는 곳에 두지 마십시오.
전원 플러그에 물이 들어가면 감전될 위험이 높습니다.
212|한국어
▶ 전원 플러그를 깨끗하게 유지하십시오. 오염으로 인해 감전이 발생할 수 있습니다.
사용하기 전에 항상 전원부를 점검하십시오. 손상된 부위가 발견되면 전원부를 사용하지 마십시오. 전원부는 스스로 직접 분해하지 말고 공인된 Bosch 고객 서비스 센터에만 말기고 순정 대체품으로만 수리하십시오.
손상된 전원부는 감전을 일으킬 위험이 높습니다.
제품 및 성능 설명
사용 설명서 앞 부분에 제시된 그림을 확인하십시오.
규정에 따른 사용
본 측정공구는 수평 및 수직 라인을 측정 및 점검하기 위한 용도로 사용됩니다.
측정공구는 실내용입니다.
이 제품은 EN 50689를 준수하는 소비자 레이저 제품입니다.
제품의 주요 명칭
제품의 주요 명칭에 표기되어 있는 번호는 측정공구의 그림이 나와있는 면을 참고하십시오.
(1) 레이저빔 발사구
(2) 전원 스위치
(3) 자석 회전대
(4) 고정용 구멍
(5) 자석
(6) 삼각대 연결 부위 1/4"
(7)리튬 이온 배터리팩 충전 표시기a)
(8) USB Type-C® 포트 a)b)
(9) 리튬 이온 배터리팩 a)
(10) 리튬 이온 배터리팩 잠금쇠 ^a)
(11)배터리 케이스 덮개 잠금쇠
(12)배터리 케이스 덮개
(13)일련 번호
(14) 레이저 경고판
(15) USB Type-C® 케이블a)
한국어|213
(16) 보호 가방
(17) 레이저용 안경a)
(18) 삼각대a)
a) 도면이나 설명서에 나와있는 액세서리는 표준 공급부품에 속하지 않습니다. 전체 액세서리는 저희 액세서리 프로그램을 참고하십시오.
b) USB Type-C® 및 USB-C®는 USB Implementers Forum의 상표입니다.
제품 사양
| 라인 레이저 | GLL 12-22 GLL 12-22 G | |
| 품번 | 3 601 K65 2.. 3 601 K65 3.. | |
| 작업 범위A) | 12 m 12 m | |
| 레벨링 정확도B)C)D) | ± 0.8 mm/m ± 0.6 mm/m | |
| 자동 레벨링 범위 | ± 3.5^ ± 3.5^ | |
| 레벨링 시간 | < 6 s < 6 s | |
| 작동 온도 | -10^ +40^ -10^ +40^ | |
| 보관 온도 | -20^ +70^ -20^ +70^ | |
| 기준 높이를 초과한 최대 사용 높이 | 2000 m 2000 m | |
| 상대 습도 최대 | 90% 90% | |
| IEC 61010-1에 따른 오염도 | 2E) | 2E) |
| 레이저 등급 | 2 | 2 |
| 레이저 유형 | < 5 mW,630–650 nm | < 5 mW,500–540 nm |
| C_6 | 5 | 5 |
| 편차 | 25 × 5 mrad(전체 각도) | 25 × 5 mrad(전체 각도) |
| 삼각대 홀더 | 1/4" 1/4" | |
| 에너지 공급 | ||
| – 리튬 이온 배터리팩 | 3.7 V 3.7 V | |
| – 배터리(알칼리 망간) | 2 × 1.5 V LR6 (AA) 2 × 1.5 V LR6 (AA) | |
| 작동 시간B) | 10 h | 8 h |
214|한국어
| 라인 레이저 | GLL 12-22 GLL 12-22 G |
| EPTA-Procedure 01:2014에 따른 중량 | 0.35 kg 0.35 kg |
| 치수(길이 × 폭 × 높이) | 104 × 64 × 100 mm 104 × 64 × 100 mm |
| 보호 등급 | IP55 IP55 |
| 리튬 이온 배터리팩(액세서리) | BA 3.7V 1.0Ah A BA 3.7V 1.0Ah A |
| 품번 | 1 607 A35 0N8 1 607 A35 0N8 |
| 충전 단자 | USB Type-C® USB Type-C® |
| 권장하는 USB Type-C® 케이블 | 1 600 A01 6A8 1 600 A01 6A8 |
| 정격 전압 | 3.7 V 3.7 V |
| 용량 | 1.0 Ah 1.0 Ah |
| 충전 시 권장되는 주변 온도 | +10°C ... +35°C +10°C ... +35°C |
| 전원 플러그(액세서리) | |
| 출력 전압 | 5.0 V 5.0 V |
| 최소 출력 전류 | 500 mA 500 mA |
| 권장하는 전원 플러그F) | |
| – EU | 2 609 120 713 2 609 120 713 |
| – UK | 2 609 120 718 2 609 120 718 |
| – ARG | 1 600 A01 3A0 1 600 A01 3A0 |
| – BRA | 1 600 A01 3A2 1 600 A01 3A2 |
| – MEX | 1 600 A01 3A1 1 600 A01 3A1 |
| – KOR | 2 609 120 716 2 609 120 716 |
| - AUS | 2 609 120 717 2 609 120 717 |
A) 직사광선 등의 불리한 환경 조건에서는 작업 범위가 줄어들 수 있습니다.
B) 20-25 °C일 경우
C) 레벨링된 상태(0°)에서 적용됨
D) 제시된 값은 일반적인 조건 및 (예를 들어 진동, 안개, 연기, 직사광선이 발생하지 않는) 좋은 조건이 전제됩니다. 온도 편차가 심하면 정확도에 차이가 있을 수 있습니다.
E) 비전도성 오염만 발생하지만, 가끔씩 이슬이 맺히면 임시로 전도성이 생기기도 합니다.
F) 기타 제품 사양은 https://www.bosch-professional.com/ecodesign에서 확인할 수 있습니다.
측정공구를 확실하게 구분할 수 있도록 타입 표시판에 일련 번호(13)가 적혀 있습니다.
측정공구 전원 공급
본 측정공구는 일반 배터리를 사용하거나 Bosch의 리튬 이온 배터리 팩 (9) 을 사용할 수 있습니다.
지침: 측정공구에 배터리 케이스 덮개 (12) 를 또는 리튬 이온 배터리 팩 (9) 이 삽입되지 않은 상태로 보관하는 일이 절대 없도록 하고, 특히 먼지 혹은 습기가 있는 상태로 보관하지 마십시오.
리튬 이온 배터리팩 사용 시
리튬 이온 배터리팩 삽입/교체하기
배터리에서 리튬 이온 배터리팩 (9) 으로 교체하려면 배터리 케이스 덮개 (12) 및 삽입된 배터리를 분리하십시오.
리튬 이온 배터리팩 (9) 을 삽입한 후, 잠금쇠 (10) 를 맞물려 고정시키십시오.
리튬 이온 배터리팩 (9) 을 분리하려면, 잠금쇠 (10) 를 누르고 측정공구에서 리튬 이온 배터리팩을 꺼내십시오.
리튬 이온 배터리팩 충전하기
▶ 권장하는 USB 전원부 또는 출력 전압 및 최소 출력 전류가 "제품 사양" 단원에 제시된 요건에 부합하는 USB 전원부를 사용하십시오. USB 전원부의 사용 설명서 내용에 유의하십시오. 권장하는 전원부: "제품 사양" 참조.
▶ 전원 전압에 유의하십시오! 공급되는 전원의 전압은 컨넥터 전원부의 명판에 표기된 전압과 동일해야 합니다. 230 V로 표시된 컨넥터 전원부는 220 V에서도 작동이 가능합니다.
216|한국어
▶ 배터리를 +10 °C \~ +35 °C의 온도 범위에서 USB에 연결해서만 충전하십시오. 제시된 온도 범위를 벗어난 상태에서 충전하는 경우 배터리가 손상되거나 화재 발생 위험이 높아질 수 있습니다.
지침: 리튬 이온 배터리는 국제 운송 규정에 따라 일부만 충전되에 출고됩니다. 배터리의 성능을 완전하게 보장하기 위해서는 처음 사용하기 전에 배터리를 완전히 충전하십시오.
리튬 이온 배터리팩이 약해지면, 레이저 라인이 약 1 분 정도 느린 주기로 깜박입니다.
리튬 이온 배터리팩이 방전되면, 레이저 라인이 약 10 초 정도 빠른 주기로 깜박인 후 측정공구의 전원이 꺼집니다.
USB Type-C® 포트 (8) 의 커버를 여십시오. USB 케이블 (15) 을 통해 USB 포트를 USB 전원부에 연결하십시오. USB 전원부를 전원에 연결하십시오.
충전 표시기 (7) 색상 의미
황색 리튬 이온 배터리팩이 충전 중에 있습니다.
녹색 리튬 이온 배터리팩이 완충되었습니다.
적색 충전 전압 또는 충전 전류가 적합하지 않습니다.
총전 완료 후 USB 케이블 (15) 을 제거하십시오. 먼지 및 비산수로부터 보호하려면 USB Type-C® 포트 (8) 의 커버를 닫으십시오.
배터리를 이용한 작동
리튬 이온 배터리팩 (9) 을 배터리로 교체하려면 리튬 이온 배터리팩 (9) 을 분리하십시오.
측정공구 작동에는 알칼리 망간 배터리를 사용할 것을 권장합니다.
배터리를 끼웁니다.
이때 전극이 배터리 케이스 안쪽에 나와있는 것처럼 올바로 끼워야 합니다. 배터리 케이스 덮개 (12) 를 삽인한 후 배터리를 맞물려 고정시키십시오. 배터리가 약해지면, 레이저 라인이 약 1 분 정도 느린 주기로 깜박입니다. 배터리가 방전되면, 레이저 라인이 약 10 초 정도 빠른 주기로 깜박인 후 측정공구의 전원이 꺼집니다.
모든 배터리는 항상 동시에 교체하십시오. 한 제조사의 용량이 동일한 배터리로만 사용하십시오.
▶오랜 기간 사용하지 않을 경우 측정공구의 배터리를 빼두십시오.배터리를 측정공구에 오래 두면 부식되고 방전될 수 있습니다.
작동
기계 시동
▶ 측정공구가 물에 젖거나 직사광선에 노출되지 않도록 하십시오.
▶ 극한의 온도 또는 온도 변화가 심한 환경에 측정공구를 노출시키지 마십시오. 예를 들어 장시간 차량 안에 측정공구를 두지 마십시오. 온도 편차가 심한 경우 계속 작동하기 전에 먼저 측정공구가 온도에 적응할 수 있게 하고 항상 정확도를 점검하십시오 (참조 „측정공구의 정확도 점검“, 페이지 218).
극한 온도에서나 온도 변화가 심한 환경에서 사용하면 측정공구의 정확도가 떨어질 수 있습니다.
▶ 측정공구가 외부와 세계 부딪히거나 떨어지지 않도록 주의하십시오. 측정공구에 외부 영향이 심하게 가해진 후에는 계속 작업하기 전에 항상 정확도를 점검해야 합니다 (참조 „측정공구의 정확도 점검“, 페이지 218).
▶ 측정공구를 운반할 때는 측정공구의 전원을 끄십시오. 스위치가 꺼진 상태에서는 레벨링 장치가 잠겨 있어 심한 움직임에 손상될 염려가 없습니다.
전원 스위치 작동
작업을 진행하기 전에 항상 측정공구를 자석 회전대 (3)에서 회전시켜 발사구 (1)가 가려지지 않게 하십시오.
측정공구의 전원을 켜려면 전원 스위치 (2) 를 "ON" 위치로 미십시오. 측정공구가 켜지면 발사구 (1)에서 레이저 라인이 나옵니다.
▶ 레이저빔이 사람이나 동물에 향하지 않도록 하고, 먼 거리에서라도 레이저빔 안을 들여다 보지 마십시오.
측정공구의 전원을 끄려면 전원 스위치 (2) 를 OFF 위치로 미십시오. 꺼질 때 셔틀장치가 로크됩니다.
측정공구의 전원을 끄고 운반할 경우, 공구를 다시 회전대 (3)에 맞물려 고정시키십시오.
▶ 측정공구가 켜져 있는 상태에서 자리를 비우지 말고, 사용 후에는 측정공구의 스위치를 끄십시오. 레이저빔으로 인해 다른 사람의 눈이 부실 수 있습니다.
GLL 12-22 G: 허용되는 최고 작동 온도 40 °C를 초과하면 레이저 다이오드 보호를 위해 전원이 꺼집니다. 냉각 후 측정공구가 작동 준비 상태로 전환되면 다시 전원을 콜 수 있습니다.
자동 레벨링 기능(그림 A-B 참조)
측정공구를 수평의 고정된 받침 위에 놓거나 삼각대 (18)에 고정하십시오.
218|한국어
측정공구를 자석 회전대 (3)에서 회전시켜 발사구 (1)가 가려지지 않게 하십시오.
전원을 켜면 자동 레벨링 기능을 통해 셀프 레벨링 범위 ±3.5° 내 평평하지 않은 부분이 정도 자동으로 균형이 맞춰집니다. 레이저 라인에 계속 켜져 있고, 더 이상 움직이지 않으면 레벨링 작업이 종료됩니다.
측정공구가 위치한 바닥면이 3.5° 이상 경사져 있어서 자동 레벨링이 불가 능하면 레이저 라인이 계속해서 빠른 속도로 깜박이고 측정공구가 자동 레 벨링 없이 작동됩니다. 레이저 라인은 켜진 상태로 유지되지만, 십자선이 꼭 직각을 이루는 것은 아닙니다.
자동 레벨링 기능을 이용해 작업을 재개 하려면 측정공구를 수평으로 세우고 셀프 레벨링될 때까지 기다리십시오. 측정공구가 자동 레벨링 범위 ±3.5° 안에 들어와 레벨링이 시작되는 즉시 레이저 라인이 다시 지속적으로 커집니다.
작동하는 동안 흔들리거나 위치가 변경되는 경우 측정공구는 자동으로 다시 레벨링됩니다. 다시 레벨링된 후 기준점에 맞춰 수평 또는 수직 레이저라인의 위치를 점검하여 측정공구의 위치를 옮겨 오류를 방지합니다.
측정공구의 정확도 점검
정확도에 미치는 영향
가장 큰 영향을 미치는 것은 주위 온도입니다. 특히 바닥에서 위로 가면서 달라지는 온도로 인해 레이저빔이 굴절될 수 있습니다.
바닥에서 올라오는 열로 인한 영향을 최소화할 수 있도록, 측정공구를 삼각대에 올려 사용하기를 권장합니다. 또한 가능하면 측정공구를 작업 표면의 중심에 세우십시오.
외부 요인 외에도 장비에 따른 요인(예: 전복 또는 충격의 강도)에 따라 차이가 있을 수 있습니다. 따라서 작업을 시작하기 전마다 레벨링 정확도를 점검하십시오.
수평 레이저 라인의 레벨링 및 높이의 정확도를 우선적으로 점검한 후 수직 레이저 라인의 레벨링 정확도를 각각 점검하십시오.
점검 시 측정공구가 한번이라도 최대 편차를 초과할 경우 Bosch 서비스 센터에 맡겨 수리하십시오.
수평선의 높이 정확도 확인하기
이 테스트를 하려면 벽 A와 B 사이에 단단한 바닥이 있는 5 m 구간의 빈 공간이 필요합니다.

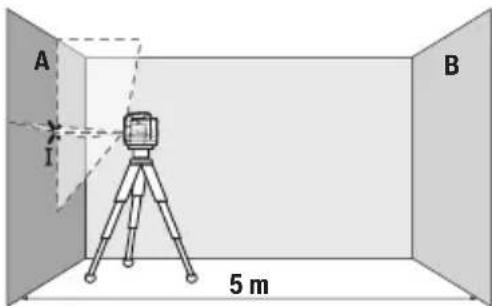

- 측정공구를 벽 A 근처의 삼각대 또는 단단하고 평평한 바닥면에 세웁니다. 측정공구를 자석 회전대 (3)에서 회전시켜 레이저 발사구 (1)가 가려지지 않게 하십시오. 측정공구의 전원을 커십시오.
한국어|219
- 레이저를 가까이 있는 벽 A에 향하게 하고 측정공구를 레벨링하도록 하십시오. 레이저 라인이 벽면에서 교차되는 지점 중간을 표시하십시오(지점 1).


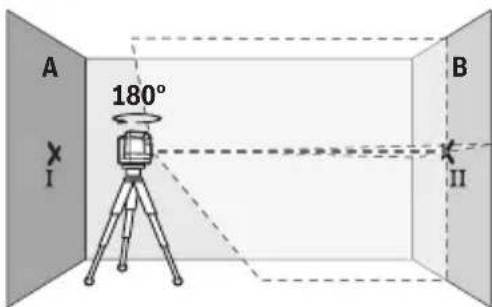

A 180° I B II- 측정공구를 180° 돌려 레벨링한 후 레이저 라인의 교차 지점을 마주보는 벽 B (지점 II)에 표시하십시오.
- 측정공구를 돌릴 필요 없이 벽 B 근처에 두고, 전원을 컨 후 레벨링을 진행하십시오.


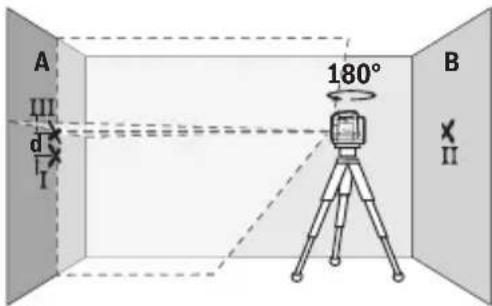

A I B II- 측정공구를 (삼각대 혹은 상황에 따라 받침대를 이용해) 레이저 라인의 교차점이 정확히 이전에 벽 B에 표시한 지점 II에 오도록 높이를 맞춰 정렬하십시오.
- 높이를 변경할 필요 없이 측정공구를 180° 회전시킵니다. 벽 A에 향하게 하고, 수직 레이저 라인이 이미 표시된 지점 I을 관통하도록 정렬하십시오. 측정공구를 레벨링한 후 벽 A(지점 III)에서 레이저 라인의 교차점을 표시하십시오.
-벽 A에 표시된 두 지점 I 및 III의 간격 d로 인해 실제 측정공구의 높이 편차가 생갑니다.
220|한국어
측정구간 2 × 5 m = 10 m에서 최대 허용편차는 다음과 같습니다:
GLL 12-22: 10 m × ±0.8 mm/m = ±8 mm. 지점 I과 III 사이의 간격 d는 최대 8 mm입니다.
GLL 12-22 G: 10 m × ±0.6 mm/m = ±6 mm. 지점 I과 III 사이의 간격 d는 최대 6 mm입니다.
수평선의 레벨링 정확도 확인하기
점검을 위해서는 약 5 × 5 m 정도의 빈 공간이 필요합니다.
- 측정공구를 벽 A 및 B 사이의 중앙에 있는 삼각대에 위치시키거나, 평평하고 단단한 바닥에 세우십시오. 측정공구를 자석 회전대 (3)에서 회전시켜 레이저 발사구 (1) 가 가려지지 않게 하십시오. 측정공구의 전원을 켜고 레벨링을 진행하십시오.


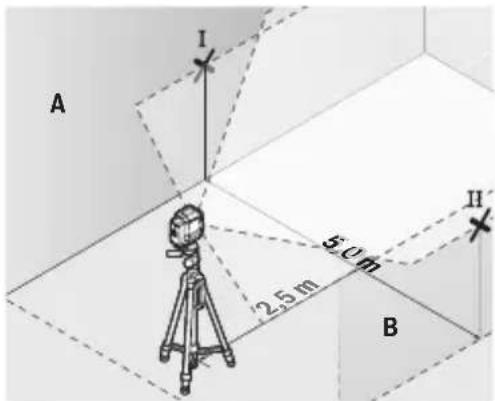

A I 2.5 m 5 Cm II B- 양쪽 벽에서 측정공구로부터 2.5 m 떨어진 거리에 레이저 라인 의 중심을 표시하십시오(벽 A에 지점 I 및 벽 B에 지점 II).


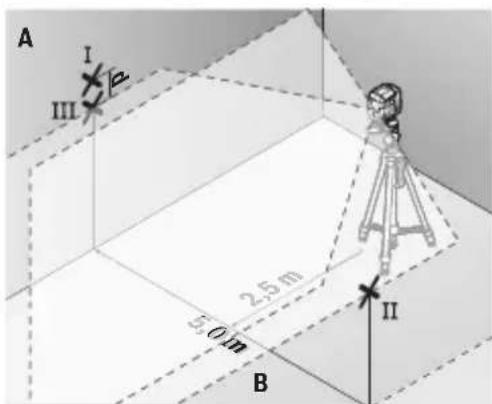

A I II III 45.0 m 2.5 m II B-5m 떨어진 곳에서 측정공구를 180° 회전시킨 후 레벨링시킵니다.
- (삼각대 또는 필요에 따라 받침대를 이용하여) 레이저 라인의 중심이 이전에 표시한 벽 B의 지점 II에 오도록 측정공구의 높이를 정렬시키십시오.
- 벽 A에서 레이저 라인의 중심점을 지점 Ⅲ(지점 I 수직으로 위쪽 또는 아래쪽)으로 표시하십시오.
-벽 A에 표시된 두 지점 I 및 III의 간격 d로 인해 실제 측정공구의 수평 편차가 생갑니다.
측정구간 2×5m=10m에서 최대 허용편차는 다음과 같습니다:
GLL 12-22: 10 m × ±0.8 mm/m = ±8 mm. 지점 I과 III 사이의 간격 d는 최대 8 mm입니다.
GLL 12-22 G: 10 m × ±0.6 mm/m = ±6 mm. 지점 I과 III 사이의 간격 d는 최대 6 mm입니다.
수직선의 레벨링 정확도 확인하기
이 테스트를 진행하려면 (단단한 바닥에) 문의 양쪽으로 최소한 2.5 m의 공간이 필요합니다.

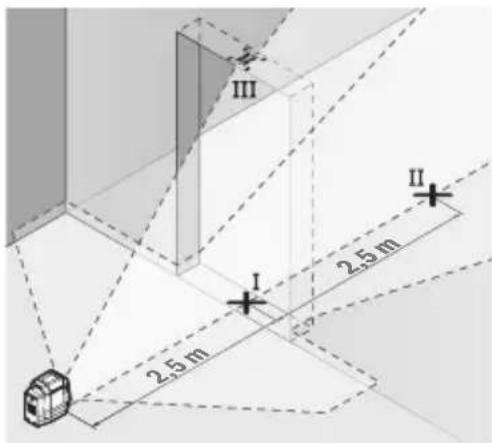

- 측정공구를 문에서 2.5 m 거리에 단단하고 평평한 바닥에 (삼각대를 사용하지 말고) 놓으십시오. 측정공구를 자석 회전대 (3) 에서 회전시켜 레이저 발사구 (1) 가 가려지지 않게 하십시오. 측정공구의 전원을 켜고 레벨링을 진행하십시오.
-다른 측면의 출입구(지점 II)와 출입구 상단 가장자리(지점 III)에서 5 m 떨어진 곳에서 출입구(지점 I)의 바닥에 수직 레이저 라인의 중심점을 표시하십시오.

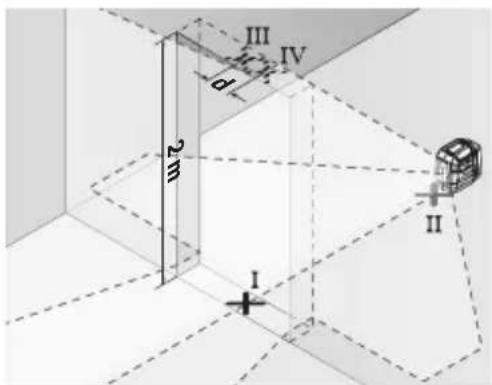

- 측정공구를 돌려 지점 II 바로 뒤쪽에 있는 문 입구의 다른 측면에 세워주십시오. 측정공구를 레벨링한 후 수직 레이저 라인의 중심이 지점 I 및 II를 지나도록 정렬하십시오.
-출입구 상단 가장자리의 레이저 라인의 중심점을 지점 IV로 표시하십시오.
222|한국어
-두 지점 III 및 IV 의 간격 d로 인해 실제 측정공구의 직각 편차가 생긴니다.
-출입구의 높이를 측정하십시오.
최대 허용 편차는 다음과 같이 계산합니다:
GLL 12-22:
출입구 높이 두배 × 0.8 mm/m
예: 출입구 높이가 2 m의 경우 최대 편차는
2 × 2 m × ±0.8 mm/m = ±3.2 mm입니다. 따라서 지점 III 및 IV는 최대
3.2 mm를 벗어날 수 없습니다.
GLL 12-22 G:
출입구 높이 두배 × 0.6 mm/m
예: 출입구 높이가 2 m의 경우 최대 편차는
2 × 2 m × ±0.6 mm/m = ±2.4 mm입니다. 따라서 지점 III 및 IV는 최대
2.4 mm를 벗어날 수 없습니다.
사용 방법
▶ 레이저 라인 중심점은 표시 용도로만 사용하십시오. 레이저 라인의 폭은 거리에 따라 달라집니다.
삼각대를 이용해 작업하기
삼각대를 사용하여 높이를 조정하며, 안정적으로 측정할 수 있습니다. 1/4" 삼각대 홀더 (6) 와 함께 측정공구를 삼각대 (18) 혹은 일반 카메라 삼각대의 나사부 위에 놓습니다. 측정공구를 삼각대 고정 나사로 고정하십시오.
측정공구의 전원을 켜기 전에 대략 삼각대의 방향을 맞추십시오.
자석 회전대를 이용해 고정하기(그림 C-D 참조)
내장된 자석 회전대 (3) 를 이용해 측정공구를 자성 뜨 소재 또는 수직 표면에 고정시킬 수 있습니다.
회전대 (3)의 고정 방법:
- 자석 (5) 을 이용해 자성 뿐 소재에 고정(그림 C 참조),
- 시중에서 판매하는 고정 나사를 목재의 나사 홀 (4) 에 끼움.
▶ 회전대를 표면에 고정시킬 경우, 자성 회전대의 뒷면에 손가락을 가까이 두지 마십시오. 자석 (5) 의 강력한 장력으로 인해 손가락이 끼일 수 있습니다.
측정공구의 전원을 켜기 전에 자석 회전대 (3) 를 대략 맞추십시오.
공구의 전원을 끄고 운반할 경우, 공구를 다시 회전대에 맞물려 고정시키십시오(그림 D 참조).
레이저용 안경
레이저용 안경은 주변 조명을 걸러냅니다. 이를 통해 레이저의 빛이 더 밝게 보입니다.
▶ 레이저 보안경(액세서리)을 일반 보안경으로 사용하지 마십시오. 레이저 보안경은 레이저 광선을 보다 잘 감지하지만, 그렇다고 해서 레이저 광선으로부터 보호해주는 것은 아닙니다.
▶ 레이저 보안경(액세서리)을 선글라스 용도 또는 도로에서 사용하지 마십시오. 레이저 보안경은 자외선을 완벽하게 차단하지 못하며, 색상 분별력을 떨어뜨립니다.
보수 정비 및 서비스
보수 정비 및 유지
항상 측정공구를 깨끗이 유지하십시오.
측정공구를 물이나 다른 액체에 넣지 마십시오.
물기있는 부드러운 천으로 오염된 부위를 깨끗이 닭으십시오. 세척제 또는 용제를 사용하지 마십시오.
특히 레이저빔 발사구 표면을 정기적으로 깨끗이하고 보푸라기가 없도록 하십시오.
측정공구는 반드시 함께 공급되는 안전 가방 (16)에 넣어 보관하고 운반하십시오.
수리하는 경우 측정공구를 보호 가방 (16)에 넣어 보내주십시오.
AS 센터 및 사용 문의
AS 센터에서는 귀하 제품의 수리 및 보수정비, 그리고 부품에 관한 문의를 받고 있습니다.대체 부품에 관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼 수 있습니다- www.bosch-pt.com
보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세서리에 관한 질문에 기꺼이 답변 드릴 것입니다.
문의나 대체 부품 주문 시에는 반드시 제품 네임 플레이트에 있는 10자리의 부품번호를 알려 주십시오.
콜센터
080-955-0909
다른 AS 센터 주소는 아래 사이트에서 확인할 수 있습니다:
권장하는 리튬이온 배터리는 위험물 관련 규정을 따릅니다.배터리는 별도의 요구 사항 없이 사용자가 직접 도로 상에서 운반할 수 있습니다.
제3자를 통해 운반할 경우(항공 운송이나 운송 회사 등) 포장과 표기에 관한 특별한 요구 사항을 준수해야 합니다. 이 경우 발송 준비를 위해 위험물 전문가와 상담해야 합니다.
표면이 손상되지 않은 배터리만 사용하십시오. 배터리의 접촉 단자면을 덮어 붙인 상태로 내부에서 움직이지 않도록 배터리를 포장하십시오. 또한 이와 관련한 국내 규정을 준수하십시오.
처리
측정공구, 총전용 배터리/배터리, 액세서리 및 포장은 친환경적으로 재활용됩니다.
측정공구 및 총전용 배터리/배터리를 가정용 쓰레기에 버리지 마십시오!
총전용 배터리/배터리:
리튬이온:
운반 단락에 나와 있는 지침을 참고하십시오 (참조 „운반“, 페이지 224)을 누르십시오.
