사용 설명서 Px7 S2e BOWERS & WILKINS

www.bowerswilkins.com 󼓇󽍓󻉋󽅟󼒳󾖴󺫛󻝓󽋣󼙫󻻃󻺋󾖴󺥿󻸛󽋘󻀷󻁓 Bowers & Wilkins 제품을 구매하여 주신 데 대해 깊이 감사드립니다. Bowers & Wilkins의 창립자 John Bowers는 가정에서 오디오의 즐거움을 느끼게 하는 중요 요소는 창의력이 풍부한 디자인, 혁신적 엔지니어링과 고도의 기술이라고 확신하였습니다. 그의 신념은 현재도 Bowers & Wilkins에서 공유되고 있으며 Bowers & Wilkins가 설계하는 모든 제품에 생명을 불어넣고 있습니다. Bowers & Wilkins Px7 S2e 헤드폰은 어떤 상황에서도 최고 수준의 개인 오디오 경험을 제공하고 더불어 블루투스 기능으로 편리성까지 제공하는 오버 이어 헤드폰입니다. 본 사용설명서에는 Px7 S2e 헤드폰을 사용하는데 필요한 모든 것이 기재되어 있습니다. Px7 S2e 헤드폰은 스마트폰, 태블릿 및 컴퓨터의 블루투스 기능을 통해 무선으로 음악을 스트리밍하여 감상하거나 제공된 케이블로 아날로그 헤드폰 출력에 연결하여 유선으로도 감상하실 수 있습니다. 또한 Px7 S2e 헤드폰은 컴퓨터와 USB 연결을 통해 오디오를 재생할 수 있으며 무선으로 전화 통화가

PX7 S2는 최신 기술의 액티브 노이즈 캔슬링, 앰비언트 패스-쓰루 그리고 향상된 착용 감지 센서 기능이 탑재되었습니다. 새로운 노이즈 캔슬래이션 기능은 음질에는 영향을 주지 않는 뛰어난 청음 경험을 선사합니다. 앰비언트 패스-쓰루를 통해 헤드폰을 착용한 상태에서도 대화나 안전 알림과 같은 외부 사운드를 선명하게 들을 수 있습니다. Px7 S2e는 착용 감지 센서 기능으로 이어피스를 귀에서 들어 올리면 재생이 일시 정지되고 다시 착용하면 재생이 시작됩니다. 이러한 기능들은 Bowers & Wilkins 앱을 통해 활성화하여 보다 세부적으로 설정할 수 있으며, 앱은 iOS와 안드로이드 기기에서 무료로 다운받으실 수 있습니다. PX7 S2는 충전 가능한 배터리가 내장되어 있습니다. 완전히 충전된 상태에서, 블루투스 연결 상태, 액티브 노이즈 캔슬링과 앰비언트 패스-쓰루 모드 등의 사용 여부에 따라, 일반적인 볼륨으로 미디어를 최대 30시간 동안 노이즈 캔슬링이 적용된 상태에서 무선전송 할 수 있습니다. 한국어115

USB-C to USB-C 충전 케이블 USB-C to 3.5mm 오디오 케이블

Bowers & Wilkins 앱을 여러분의 iOS나 안드로이드 기기에 설치하실 것을 권장합니다.

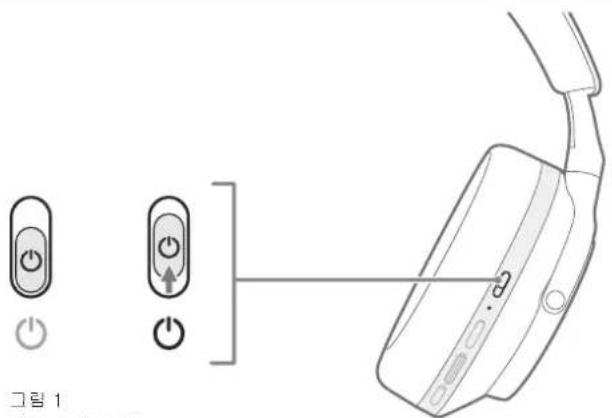

2.1󽍓󻉋󽅟󾖴󼕳󼐿On/Off 그림 1 전원 스위치 기능을 나타냅니다.

전원 스위치는 오른쪽 이어피스에 자리잡고 있습니다. 파워 스위치를 가운데 포지션으로 밀어 올리십시오. 신호음이 들리고 LED 불이 들어올

전원 스위치를 아래로 내리십시오. 신호음이 들리고 LED의 불이 꺼지면 헤드폰의 전원이 꺼진 것입니다.

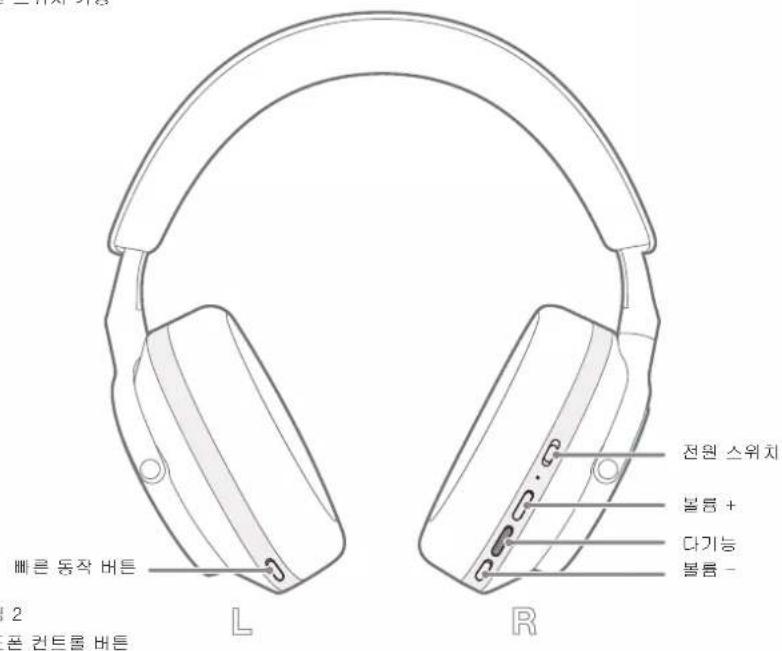

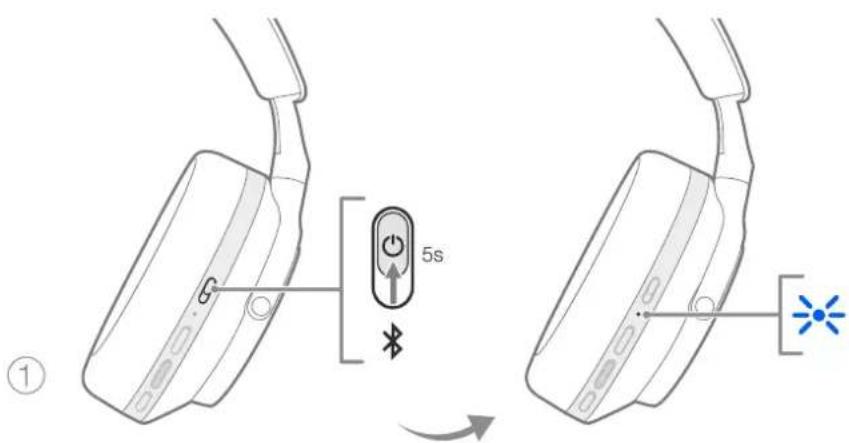

파워 스위치를 위쪽 포지션으로 밀어 올린채로 5초간 유지하여 블루투스 페어링 모드로 진입하십시오. 블루투스 기기와 헤드폰을 페어링하는 것에 관한 더 자세한 내용은 섹션 6을 참조하십시오. 2.2󽍓󻉋󽅟󾖴󼱗󽀧󻗓 그림 2는 헤드폰 컨트롤에 대한 설명입니다. 오른쪽 이어피스에 있는 버튼들은 미디어 재생과 통화에

재생/일시 정지 다기능 버튼 1회 누름

다기능 버튼 빠르게 2회 누름 (주의: 소스 기기에 따라 다를

재생/이전 트랙 재생 다기능 버튼 빠르게 3회 누름 (주의: 소스 기기에 따라 다를

볼륨 증가 Volume + 누름 볼륨 감소 Volume – 누름

수신 전화 받기 다기능 버튼을 한 번 누름 전화 끊기 다기능 버튼을 한 번 누름

다기능 버튼을 2초간 누름 두 통화 간 전환 통화 중 다기능 버튼 2회 누름

통화/음소거 전환 통화 중 다기능 버튼 3회 누름

bowerswilkins.com/downloadapp 그림 2

상테 LED 표시등은 오른쪽 이어피스에 위치합니다. 아래의 표는 표시등에 따른 동작상태를 설명한

백색 배터리 30% 이상 호박색 배터리 10% ~ 30% 사이 적색 배터리 10% 이하 적색 점멸 헤드폰 작동에 필요한 배터리 잔량 부족 청색 점멸 페어링 모드 실행 청색 2초간 점등 페어링 성공 청색 점멸(통화 시) 다른 전화 녹색 점멸 급속 충전 녹색 점등 배터리 충전 완료116

󼋐󽁟󻭻󾖴󺻧󼓣󼛷󾖴󼰃󼀛󻜰 노이즈 캔슬링은 주변 환경의 원하지 않는 노이즈를 제거하는 첨단 기술입니다. PX7 S2 헤드폰은 내장 마이크를 통해 소리를 수음하고 주변음을 제거하여 더욱 편안한 청음 환경을 제공합니다. 주의: 노이즈 캔슬링은 사용자의 머리와 헤드폰이 잘 밀착되어 있어야 이상적인 성능을 구현할 수 있습니다.

Px7 S2e는 또한 주변 환경의 외부음을 들을 수 있게 해주는 앰비언트 패스-쓰루 모드를 통하여, 헤드폰을 벗지 않아도 안전 안내방송이나 대화를 들을 수 있게 해 줍니다. 기본 디폴트 상태에서, 왼쪽 이어피스에 있는 빠른 동작 버튼으로 다음의 모드들을 차례로 켤 수 있으며, 이 버튼의 기능은 Bowers & Wilkins 앱에서 변경할 수도 있습니다. 그림 2를 통해 버튼의 위치를 확인하십시오.

Bowers & Wilkins 앱을 통해 왼쪽 이어피스에 있는 퀵 버튼에 헤드폰과 연결되어 있는 기기의 음성 지원 기능을 지정할 수 있습니다. 그림 2를 통해 버튼의 위치를 확인하고 섹션 8.2 에서 Bowers & Wilkins 앱의 사용법을

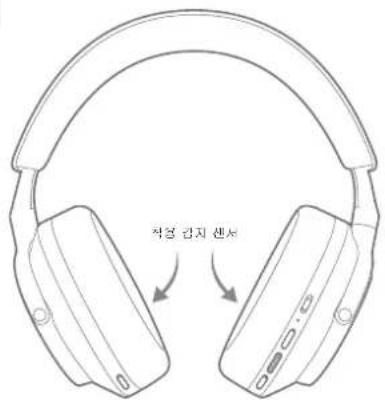

Px7 S2e는 최신의 향상된 착용 감지 센서가 양쪽 이어피스에 내장되어 있습니다. (그림 3 참조) 따라서 헤드폰을 벗으면 미디어 재생을 정지하고 저전력 대기상태로 전환하여 배터리를 절약할 수 있습니다. 헤드폰을 다시 착용하면, Px7 S2e는 자동으로 깨어나서 이전에 연결하였던 블루투스 기기에 다시 연결됩니다.

미디어 재생 중, 이어피스 둘 중 하나를 귀에서 들어올리면 Px7 S2e는 재생을 자동으로 정지합니다. 이어피스를 다시 귀에 착용하면 다시

타이머와 착용 센서 기능은 Bowers & Wilkins 앱에서 세부 설정이 가능합니다. 주의: 헤드폰을 착용할 때 주의하십시오. 귀와 이어피스 사이에 머리카락이나 악세서리가 끼어 있거나 귀 형태를 왜곡하는 안경을 착용하면 착용 감지 센서의 성능에 영향을 줄 수 있습니다. 4.󻦟󼺟󻜛󾖴󼬘󼕳󾖴󻥾󾖴󼕷󼋬 Px7 S2e는 배터리가 일부만 충전되어도 사용할 수 있지만 처음 사용하기 전에 배터리를 완전히 충전하는 것이 좋습니다. 완전한 충전까지는 최대 2 시간 가량 소요됩니다. 헤드폰은 충전하는 도중에도

1. 동봉된 USB-C 케이블을 사용하여 한쪽 끝을

전원 콘센트나 컴퓨터 포트에 연결하십시오.

2. 케이블의 다른쪽 끝을 헤드폰의 오른쪽

이어피스의 USB-C 소켓에 연결하십시오. 주의: 충전 중에는 헤드폰 표시등이 녹색으로 점멸합니다. 충전이 완료되면 표시등이 점등합니다. 섹션 2.3에서 상태 표시등에 관한 자세한 내용을 확인하십시오. 5.󽍓󻉋󽅟󾖴󼦘󼐘 헤드폰을 정확하게 착용해야 최고 성능으로 감상하실 수 있습니다. 그림 5 참조.

1. 각 이어피스 내부의 L(좌), R(우) 표시를

2. 헤드폰이 머리를 불편하게 하지 않도록

헤드밴드를 조절하십시오. 주의: 헤드폰을 착용할 때 주의하십시오. 귀나 헤드폰의 이어피스에 머리카락이 걸리면 착용 감지 센서의 작동을 방해할 수 있습니다.

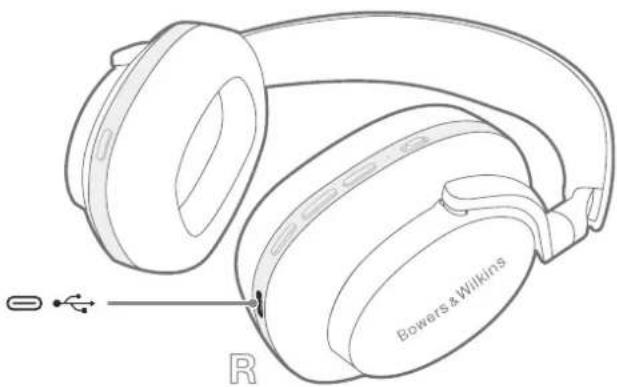

그림 4 USB-C 케이블 연결 그림 3 착용 감지 센서 위치 그림 5

6.󻮃󻙗󼾛󼀓󾖴󼍟󺨟 6.1󻮃󻙗󼾛󼀓󾖴󽄇󼌣󻜰 Px7 S2e 헤드폰은 스마트폰, 태블릿, 컴퓨터와 같은 블루투스 오디오 장비로부터 미디어를 무선으로 전송할 수 있습니다. 이 작업을 수행하기 위해, 먼저 헤드폰과 오디오 장비가 연결되어 있어야 합니다. 󼋠󼒳󾖴󼓣󼐘󽋇󼍛󼁋󼀓󼻋󺩫

헤드폰을 Bowers & Wilkins 앱과 연결할 것을 권장합니다. 이 앱은 헤드폰을 세부적으로 설정할 수 있게 해주고, 유용한 설명과 팁을 통해 헤드폰의 기능을 최대한 활용할 수 있도록 해 줍니다. Bowers & Wilkins 앱의 설치와 사용법은 섹션 8을 참조하십시오. 최초로 헤드폰과 앱을 연결하는 동안, 헤드폰을 오디오 장비와도 연결할 수 있도록 안내받을 것입니다. 팝업창을 클릭하여서 페어링을

주의: Marshmallow 6.0+가 설치된 안드로이드 기기에서 지원됩니다.

1. 헤드폰의 전원을 켜고 안드로이드 기기와 10cm

이내의 거리에 위치시키십시오. (블루투스를 켠

2. 최초로 헤드폰의 전원을 켜면, 블루투스

페어링 모드에 진입하고, 표시등이 파란색으로 깜빡입니다. 페어링 모드가 활성화되지 않는다면, 전원 스위치를 위쪽 포지션( 블루투스 아이콘)으로 밀어올려 5초간 유지하셨다가, 표시등이 파란색으로 점등되어 수신음이 들리면 놓으십시오.

3. GFPS(Google Fast Pair Service) 알림이

뜨면서 기기가 발견되어 페어링 단계가

4. 버튼을 눌러 페어링을 하십시오.

페어링에 성공하면 팝업이 뜰 것입니다.

5. 페어링이 되고 나면, 팝업창을 통해 구글

플레이 스토어로 연결되어 Bowers & Wilkins 앱을 설치할 수 있습니다. 󻁓󻛧󾖴󼔔󻮳󻉓󾖴󼍟󺨟󽋇󺮟

1. 최초로 헤드폰의 전원을 켜시면, 블루투스

페어링 모드로 진입하여, 표시등이 파란색으로 깜빡입니다. 페어링 모드가 활성화되지 않는다면, 전원 스위치를 위쪽 포지션( 블루투스 아이콘)으로 밀어올려 5초간 유지하셨다가, 표시등이 파란색으로 점등되어 수신음이 들리면 놓으십시오.

2. 오디오 장비의 블루투스 기능이 활성화 되어

있는 것을 확인하십시오, Px7 S2e가 리스트에 나타나면 선택하여 연결하십시오.

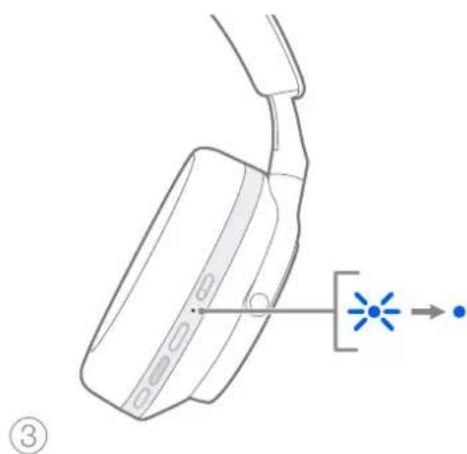

3. 페어링이 진행되면 표시등이 파란색으로

깜빡입니다, 페어링이 성공하면 표시등이 파란색으로 유지되고 수신음이 들릴 것입니다. 헤드폰은 최대 8개의 페어링 되었던 블루투스 기기를 기억합니다. 추가하려면 동일한 방법으로

주의: 5분 동안 블루투스 페어링이 되지 않을 경우 자동으로 블루투스 모드가 해제됩니다. 페어링이 실패할 경우 청색 표시등이 빠르게 점멸합니다. 페어링을 다시 실행해 보십시오. 6.2󻞯󽁟󾖴󻮃󻙗󼾛󼀓󾖴󼍟󺨟 Px7 S2e는 두 개의 장비에 동시에 연결될 수 있습니다. 하지만 한 번에 한 장비로부터만 오디오를 재생하거나 전화를 받을 수 있습니다. 2 기기를 전환하기

1. 첫번째 기기에서 음악을 일시정지 하거나 Px7

S2e의 다기능 버튼을 1회 눌러 재생을 일시

2. 오디오를 두번째 기기에서 재생하면 자동으로

기기 연결이 전환됩니다. 오디오를 전송할 때, 두번째 기기로부터 전화가 오면 첫번째 기기의 재생이 자동으로 멈춰지고 헤드폰으로 전화가 연결될 것입니다. Bowers & Wilkins 앱에서 보다 세부적인 연결 설정을 할 수 있습니다. 그림 6 블루투스 페어링118

블루투스 이외에도, Px7 S2e는 제공된 3.5mm 오디오 케이블이나 USB 케이블을 이용하여 연결할 수

󼎓󻊃󼎓󾖴󼱯󼓣󻮃󼒳󾖴󼓣󼐘󽋇󼍛󾖴󼍟󺨟󽋇󺮟 3.5mm 오디오 케이블은 Px7 S2e 케이블을 비행기의 헤드폰 소켓, 스마트폰이나 기존의 하이파이 시스템과 같이 아날로그 아웃을 지원하는 제품들과 연결할 수

1. 동봉된 USB-C to 3.5mm 오디오 케이블을

오른쪽 이어피스에 있는 USB-C 소켓에

2. 케이블의 다른 쪽을 가지고 계신 기기의 단자에

3. Px7 S2e와 블루투스 기기의 연결이 자동으로

주의: 헤드폰이 아날로그 기기에서 오디오를 재생할 수 있도록 충분하게 충전된 상태로 전원이 켜져 있어야 합니다. 3.5mm 케이블로 연결하여 사용시에는 볼륨과 재생/멈춤 버튼은 사용이

USB 연결은 Px7 S2e가 해당 기능을 지원하는 컴퓨터에 연결되었을 때 USB 사운드 재생기기로 작동할 수 있게 해줍니다.

1. 동봉된 USB-C to USB-C 케이블의 한쪽 끝을

오른쪽 이어피스에 위치한 Px7 S2e USB-C 소켓에 연결하십시오.

2. 케이블의 다른 한쪽 끝을 컴퓨터의 소켓에

3. Px7 S2e와 블루투스 기기간의 연결은 자동으로

4. 컴퓨터의 오디오 출력 컨트롤 패널에서 헤드폰을

주의: 헤드폰을 USB 포트에 연결하면 배터리도 충전됩니다. (해당기능 지원시)

Bowers & Wilkins 앱은 iOS와 안드로이드 기기에서 무료로 다운받을 수 있으며, 액티브 노이즈 캔슬링, 앰비언트 패스-쓰루와 EQ등의 기능의 추가적인 설정과 조정을 할 수 있게 해줍니다. 또한, 기기의 이름 설정, 연결기기 목록 관리와 헤드폰 소프트웨어 업데이트 등도 할 수 있습니다. 󽍓󻉋󽅟󼒳󾖴󼋠󺩫󾖴󼍟󺨟󽋇󺮟 앱에서 헤드폰을 설정하기:

1. 안드로이드 혹은 iOS 기기에서, Bowers & Wilkins

2. 헤드폰의 전원이 켜진 것을 확인하십시오.

3. 앱을 실행하고, 앱의 알림과 권한 허용 설정에

4. 앱은 헤드폰을 자동으로 감지하여 헤드폰을

셋업하도록 해줍니다. 앱상에서의 안내에 따라 셋업을 완료하십시오.

5. 헤드폰이 자동으로 감지되지 않으면, 세팅 페이지

( 아이콘)로 가서 󼖋󽇷󾖴󼬃󺥯를 클릭하여 앱의

헤드폰에서 주로 사용되는 기능들은 앱의 첫 화면에서 바로 조정이 가능합니다.

• 환경 설정 (노이즈 캔슬링, 패스-쓰루)

• 기기 연결 (보다 세부적인 내용은 아래의 ‘연결’ 섹션을 참조하십시오)

다른 기능들은 세팅 페이지에서 조정할 수 있습니다. 화면 하단에 위치한 ( 아이콘을 클릭하여 세팅 페이지로 가신 다음, 리스트에서 헤드폰을

다음의 옵션들 중 원하는 환경 설정을 선택하십시오.

(고음)과 (저음) 슬라이더를 이용하여 헤드폰의 톤을 조정하십시오.

가장 최근에 연결되었던 두 개의 블루투스 기기들이 󼍟󺨟 단축 버튼을 누르면 보일 것입니다. 현재 연결된 상태가 아닐 경우 버튼은 회색이 됩니다. 버튼을 눌러 재연결을 시도하십시오. 한 개의 기기만 나타나는 경우, 󼖋󽇷󾖴󼬃󺥯를 눌러서 헤드폰을 블루투스 페어링 모드에 진입하게 하여 새로운 기기에 연결하십시오. 󼍟󺨟 을 눌러서 이전에 연결되었던 기기목록 등 더 자세한 연결 설정을 확인할 수 있습니다. (Px7 S2e는 8 개까지 연결기록을 기억할 수 있습니다.) 연결 페이지에 들어가서, 기기의 이름을 왼쪽으로 밀면 리스트에서 제거할 수 있습니다. 기기의 이름을 오른쪽으로 밀면 선호하는 기기로 등록하여 헤드폰을 킬 때마다 자동으로 연결할 수 있습니다. 󻜷󼜯󻜸󾖴󺮟󺮟󼎯󾖴󼓿󻅈󼒫󻗋󾖴󼍟󺨟󽋇󺮟 를 키면 헤드폰이 마지막으로 연결했던 기기에 자동으로 연결되게 할 수

󻸷󻗋󼐣󾖴󺮟󺮟󼎯󾖴󼍟󺨟󽋇󺮟를 누르면 헤드폰이 블루투스 페어링 모드로 진입하여 새로운 기기와 연결할 수

헤드폰의 왼쪽 이어피스에는 주로 사용하는 기능을 바로 사용할 수 있게 해주는 버튼이 있습니다. 앱에서 이 버튼의 기능을 설정할 수 있습니다.

• 환경 설정 - 빠른 동작 버튼을 한 번 누를때 마다 다음의 기능들이 차례로 선택됩니다.

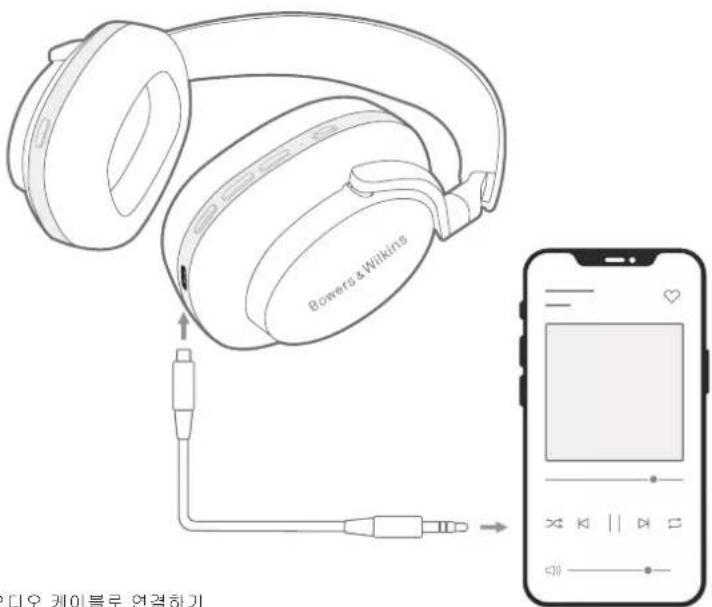

• 음성 지원 - 빠른 동작 버튼을 눌러서 기기의 음성 지원 기능을 활성화하십시오. bowerswilkins.com/downloadapp 그림 7 3.5mm 오디오 케이블로 연결하기119

󼎓󼼏󾖴󼀓󼹏󻦃󼓣를 키면 15분간 헤드폰을 사용하지 않을 시 전원 절약 상태로 들어갑니다. 󼦘󼐘󾖴󻺫󻺋 를 키면 자동 재생 기능이 활성화됩니다. 이어피스를 귀에서 들어올리거나 헤드폰을 벗으면 재생이 정지됩니다. 다시 헤드폰을 착용하면 자동으로

󼓣󻛳󾖴󻦃󺴧󺮟를 클릭하여 새로운 블루투스 연결명을 정할 수 있습니다. 헤드폰이 이미 기기와 연결되어 있는 상태에서는 기존에 설정했던 이름이 계속 표시될

8.3󽍓󻉋󽅟󾖴󻻻󽉳󽀧󼑗󼌣󾖴󼌴󻃟󼓣󽀧 Bowers & Wilkins는 헤드폰 성능을 향상시키고 새로운 기능을 추가하는 소프트웨어 업데이트를 제공합니다. 새로운 소프트웨어 업데이트가 생기면 Bowers & Wilkins 앱이 알려줍니다. 알림을 클릭하여 앱의

Px7 S2e를 재부팅하기 위해, 헤드폰을 벗은 후 모든 케이블을 제거하십시오. 볼륨+와 볼륨-를 동시에 약 10초간 누른 채로 표시등이 꺼질때 까지 기다리십시오. 표시등에 불이 다시 들어오면 스위치에서 손을 떼십시오. 헤드폰을 재부팅하여도 기존의 세팅이나 기기 연결 목록은 리셋되지 않습니다.

기기 연결 목록과 저장된 모든 세팅을 지우고 팩토리 기본 설정으로 되돌릴 수 있습니다. 헤드폰을 벗은 후 모든 케이블을 제거하십시오. Px7 S2e의 전원이 켜진 상태에서, 볼륨+와 볼륨- 버튼, 그리고 왼쪽 이어피스의 빠른 동작 버튼을 약 10초간 눌러 표시등이 꺼질때 까지 기다리십시오. 표시등에 불이 다시 들어오면 버튼을 놓으십시오, 헤드폰이 기기에 연결될 준비가 되었습니다. 다른 방법으로, Bowers & Wilkins 앱의 세팅 페이지에서 팩토리 리셋을 실행할

Px7 S2e를 잘 관리하면 최상의 성능을 오래도록 유지할 수 있습니다. 헤드폰을 사용하지 않을 때에는, 동봉된 보관용 파우치에 보관하시기 바랍니다. 먼저 헤드폰 전원을

1. 양쪽의 헤드밴드를 접어 최소 형태로 만드십시오.

2. 버튼을 마주한 상태에서 이어피스를 안쪽으로

헤드폰은 주기적으로 청소하는 것을 권장합니다. Px7 S2e를 젖은 극세사 천으로 부드럽게 닦거나 가볍게 두드리십시오. Px7 S2e의 패브릭은 습기 및 얼룩 방지제로 특수 코팅되어 있습니다. 패브릭 표면에 먼지, 얼룩 또는 섬유 찌꺼기가 쌓이면 아래의 지침에 따라

• 너무 강하게 문지르거나 거친 재질의 도구를 이용하여 닦지 마십시오. (특히 천이나 가죽재질

• 종이 타월, 냅킨 또는 휴지는 잔류물을 남길 수 있으므로 사용하지 마십시오.

• 세제, 비눗물, 광택제 또는 화학 세제를 사용하지

• 이어피스, 버튼, 포트에 습기가 들어가지 않도록

11.󼜯󼐿 Px7 S2e와 관련한 추가적인 도움과 지원은, Bowers & Wilkins 지원 사이트에서 가능합니다: www.bowerswilkins.com/support

이 제품은 전기/전자장비에 관한 유해물질 제한지침 (ROHS), 유럽신화학물질 관리 제도(REACH), 그리고 전기/전자장비 폐기물처리 지침(WEEE)을 포함한 국제규정들을 준수합니다. 이 제품을 적법하게 재활용 혹은 폐기하는 방법에 관하여는 여러분이 거주하시는 지역의 관할 폐기물 처리 기관에 문의하십시오.120

헤드폰 형태 블루투스 와이어리스 오버 이어 헤드폰 기술적 특징 액티브 노이즈 캔슬링
