사용 설명서 BOS 162 Fein

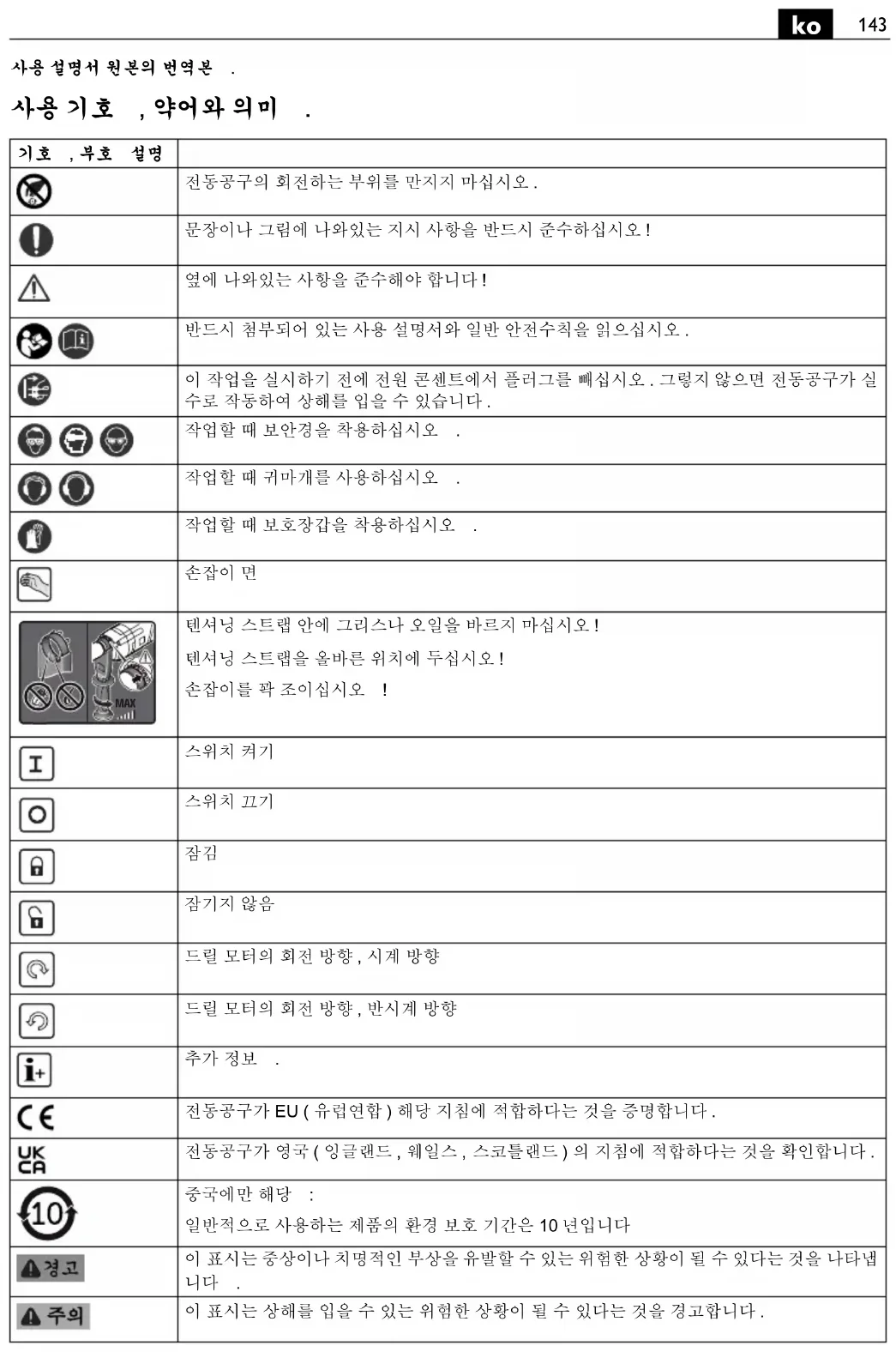

기호,부호 설명
	전동공구의 회전하는 부위를 만지지 마십시오.
	문장이나 그림에 나와있는 지시 사항을 반드시 준수하십시오!
	었에 나와있는 사항을 준수해야 합니다!
	반드시 침부되어 있는 사용 설명서와 일반 안전수칙을 읽으십시오.
	이 작업을 실시하기 전에 전원 콘센트에서 플러그를 빼십시오. 그렇지 않으면 전동공구가 실수로 작동하여 상해를 입을 수 있습니다.
	작업할 때 보안경을 착용하십시오.
	작업할 떼 귀마개를 사용하십시오.
	작업할 때 보호장갑을 착용하십시오.
	손잡이 면
	덴서닝 스트랩 안에 그리스나 오일을 바르지 마십시오!덴서닝 스트랩을 올바른 위치에 두십시오!손잡이를 꽐 조이십시오!
	스위치 커기
	스위치 끄기
	잠김
	잠기지 않음
[HYBT]	드릴 모터의 회전 방향, 시계 방향
	드릴 모터의 회전 방향, 반시계 방향
	추가 정보.
	전동공구가 EU(유럽연합) 해당 지침에 적합하다는 것을 증명합니다.
	전동공구가 영국(잉글랜드, 웨일스, 스코틀랜드)의 지침에 적합하다는 것을 확인합니다.
	중국에만 해당 :일반적으로 사용하는 제품의 환경 보호 기간은 10 년입니다
	이 표시는 중상이나 치명적인 부상을 유발할 수 있는 위험한 상황이 될 수 있다는 것을 나타냅니다.
	이 표시는 상해를 입을 수 있는 위험한 상황이 될 수 있다는 것을 경고합니다.
기호,부호	설명
	폐기용 전동공구와 기타 전기 및 전동 제품은 별도로 수거하여 환경 친화적인 방법으로 재생할 수 있도록 해야 합니다.
	이중 또는 보강된 절연 제품
1.\/2.	1. 단/2. 단
	저속
	고속
(**)	숫자나 알파벳을 포함할 수 있습니다
(A x - Z x )	내부 용도용 표시

부호 국제 단위	국내 단위 설명
P_1	W	W	입력
P_2	W	W	출력
U	V	V	정격 진압
f	Hz Hz		주파수
n_0	/min, min ^-1 , rpm, r/min	/min 무부하 속도
n_1	/min, min ^-1 , rpm, r/min	/min 부하 속도
M...	mm mm		나사 크기
○	inch inch		육각비트소켓 둔 흙더
∅	m m		원형 부품의 직경 m
Fe	mm mm		400 N/mm ^2 까지의 스틸 최대 직경 -HSS (트위스트 드릴 비트)
AI	mm mm		알루미늄의 최대 드릴 직경 , 300 N/mm ^2 까지- 고속도강 (트위스트 드릴 비트)
	mm mm		목제의 최대 드릴 직경 (트위스트 드릴 비트)
	mm mm		탭
	mm mm		d1 = 드릴 칙 고정 범위d2 = 1/2"-20UNF 드릴 축의 크기d3 = 클램핑 넥 직징
	kg	kg	EPTA-Procedure 01에 따른 중량
	°C	°C	히용 주변 온도
	dB	dB	음압 레벨
	dB	dB	음향 레벨
[64SC] ak	dB	dB	최고 읍압 레벨
			불확성성
	m/s ^2	m/s ^2	EN 62841 에 따른 진동 방출치 (3 방향의 벡터값 )
	m/s ^2	m/s ^2	급속에 드릴작업 시 평균 진동치
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	국제 단위 시스템 SI 의 기본 및 유도 단위

기호,부호		설명
		폐기용 전동공구와 기타 전기 및 전동 제품은 별도로 수거하여 환경 친화적인 방법으로 재생할 수 있도록 해야 합니다.
		이중 또는 보강된 절연 제품
1.\/2.		1.단/2.단
		저속
		고속
(**)		숫자나 알파벳을 포함할 수 있습니다
(A x - Z x )		내부 용도용 표시
부호 국제 단위	국내 단위 설명
P_1	W		W	입력
P_2	W		W	출력
U	V		V	정격 진압
f	Hz Hz			주파수
n_0	/min, min ^-1 , rpm, r/min		/min 무부하 속도
n_1	/min, min ^-1 , rpm, r/min		/min 부하 속도
M...	mm mm			나사 크기
○	inch inch			육가비트소켓 톼 홀더
∅	m m			원형 부품의 직경 m
	mm mm			400 N/mm ^2 까지의 스틸 최대 직경 -HSS (트위스트 드릴 비트)
	mm mm			알루미늄의 최대 드릴 직경 , 300 N/mm ^2 까지- 고속도강 (트위스트 드릴 비트)
	mm mm			목제의 최대 드릴 직경 (트위스트 드릴 비트)
	mm mm			탭
	mm mm			d1 = 드릴 칙 고정 범위d2 = 1/2"-20UNF 드릴 축의 크기d3 = 클램핑 넥 직징
	kg		kg	EPTA-Procedure 01에 따른 중량
T_a	°C		°C	히용 주변 온도
L_pA	dB		dB	음압 레벨
L_wA	dB		dB	음향 레벨
L_pCpeak	dB		dB	최고 읽압 레벨
K...				불확정성
a	m/s ^2		m/s ^2	EN 62841 에 따른 진동 방출치 (3 방향의 벡터 값 )
a_h,D	m/s ^2		m/s ^2	급속에 드릴작업 시 평균 진동치
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2		m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	국제 단위 시스템 SI 의 기본 및 유도 단위

안전 수칙 .

⚠경고

모든 안전 수칙과 지시 사항을 상세히 읽고 준 수해야 합니다.안전 수칙과 지시 사항을 지키

지 않으면 화재 위험이 있으며 감진 혹은 중상을 입을 수 있습니다.

추후 참고용으로 모든 안전 수칙과 지시 사항을 잘 보관하십시오.

이 전동공구의 사용 설명서와 첨부된 “일반안전 수칙” (문서 번호 3 41 30 465 06 0) 을 자세히 읽고

완전히 이해한 후에 기기를 사용하십시오. 나중에 사용할 경우를 위해 위의 자료를 잘 보관하고 전동공구를 인도하거나 매각할 경우 설명서도 함께 진달하십시오.

또한 국내의 해당 작업 안전 규정을 준수하십시오.

전동공구의 사용 분야 :

휴대용 드릴은 날씨와 관계 없는 환경에서 FEIN 사가 허용하는 비트와 액세서리를 사용하여 금속, 목제, 플라스틱 및 세라믹에 드릴작업을 하거나 태평작업을 하는데 사용해야 합니다.

이때 각 전동공구의 기술 자료를 참고해야 합니다.

드릴 머신은 탄소섬유 강화 플라스터의 가공에 적합하지 않습니다.

믹서, 두 키더 구동, 연마석 구동, 와이어 브러시 구동 등으로 사용 불가.

전동공구는 비영구적인 일상적인 사용을 위해 전문 인력이 작동하도록 되어 있습니다.

본 전동공구는 ISO 8528 기준과 기기 등급 G2 에 해당하는 성능이 충분한 AC 발전기에 연결하여 사용할 수도 있습니다. 소위 왜곡율이 10 % 를 초과할 경우에는 특히 이 기준에 상응하지 않습니다. 확실치 않으면 사용하시는 발전기에 관해 확인해 보십시오.

AC 발전기의 설치와 작동에 관한 사용 설명서의 내용과 국가 규정을 준수하십시오.

드릴 머신용 안전 수칙.

모든 작업 시 안전 수칙.

보조 손잡이 (들) 를 사용하십시오. 통제를 잃게 되면 부 상을 입을 수 있습니다.

작업할 때 공주로 보이지 않는 전선이나 기기 자체의 코드에 달을 수있으면 전동공구의 절연된 손잡이 면을 잡으십시오. 전류가 흐르는 전선에 접촉하게 되면 기기의 금속성 부품에 전기가 통해 감전될 수 있습니다.

긴 비트로 작업 시 안전 수칙.

절대로 비트의 최대 허용 속도보다 높은 속도로 작업하지 마십시오. 높은 속도에서 비트가 공작물에 닿지 않고 회 전할 경우 비트가 약간 훨 수 있으며 부상을 유발할 수 있습니다.

드릴작업은 항상 낮은 속도에서 비트가 공작물에 접한 경우에 시작하십시오. 높은 속도에서 비트가 공작물에 닿지 않고 회전할 경우 비트가 약간 훨 수 있으며 부상을 유발할 수 있습니다.

과도한 압력을 가하지 말고 비트에 세로 방향으로만 누르십시오. 비트가 훨 수 있으며 이로 인해 부러지거나 통제가 어려워져 부상을 유발할 수 있습니다.

특별 안전 수칙 .

보이지 않는 부위에 있는 배선 및 배관여부를 확인하십시오. 작업을 시작하기 전에 급속 탐지기 등을 사용하여 작업 분야를 점검하십시오.

작업물을 잘 고정하십시오. 고징장치에 장착하여 작업하면 손으로 잡는 것보다 더 안전합니다.

전동공구를 짝 잡으십시오. 갑자기 강한 반동력이 생길 수 있습니다.

전동공구를 작업자 자신이나 다른 사람 혹은 동물에 향하게 하지 마십시오. 날카롭거나 뜨거운 액세서리로 인해 상해를 입을 수 있습니다.

전동공구에 있는 상표나 표지를 나사로 조이거나 리벳을 박으면 안됩니다. 절연 상태가 손상되면 감진으로부터 안전하지 못합니다.

전동공구 제조사가 특별히 개발하거나 허용하지 않은 액세서리를 사용하지 마십시오. 익세서리가 귀하의 전동공구에 맞는다고 해서 안전한 작동을 보장하는 것이 아닙니다.

작업자는 보호장비를 착용해야 합니다. 작업에 따라 안면 마스크나 보안령을 사용하십시오. 필요한 경우 분진 마스크, 귀마개, 보호장감을 사용하고 연마로 인한 미세한 소재 분자에 접하게 되는 것을 방지하는 특수작업용 애프런을 착용하십시오. 다양한 작업을 할 때 공중에 떠다니는 이물질로부터 눈을 보호해야 합니다. 분진 마스크나 호흡 마스크로 기기 사용 시 발생하는 분진을 여과해야 합니다. 작업자가 장기간 강한 소음환경에서 작업하면 청력을 상실할 수도 있습니다.

적합한 작업복을 입으십시오. 혈령한 복장을 하거나 장신구를 착용하지 마십시오. 머리, 옷, 장갑이 작동하는 기기 부위에 가까이 많지 않도록 하십시오. 혈령한 복장, 장신구 혹은 긴 머리 등이 기기의 가동하는 부위에 말려 사고를 초래할 수 있습니다.

오버헤드 작업을 할 경우 침 등 위에서 떨어지는 물체에 주의하십시오.

상해를 방지하기 위해 손과 옷 등을 항상 회전하는 침에서 멀리 하십시오. 침으로 인해 상해를 입을 수 있기 때문입니다.

비트가 회전하고 있을 때 빼려고 하지 마십시오. 이로 인해 중상을 입을 수 있습니다.

정기적으로 전동공구의 환기우를 비금속 공구를 사용하여 닿아 주십시오. 모터의 블로어로 인해 하우징 안으로 먼지가 모입니다. 금속성분진이 지나치게 쌓이면 감전될 위험이 있습니다.

마그네슘을 함유한 소재에 작업하지 마십시오. 화재 위험이 있습니다.

탄소 섬유 강화 플라스틱 (CFP) 소재와 석면 소재에 작업 하지 마십시오. 이는 발암성 물질로 간주됩니다.

기기를 작동하기 전에 전원 코드와 플러그가 손상되지 않았는지 확인해 보십시오.

추천: 전동공구를 항상 정격 전류가 30 mA 혹은 그 이하인 누전 차단기 (RCD) 를 연결하여 사용하십시오.

손과 팔에 가해지는 진동

이 사용 설명서에 나와있는 진동 측정치는 EN 62841 의 규정에 따라 측정한 것이므로 진동공구를 서로 비교하는 데 사용할 수 있습니다. 또한 진동 부하를 측정하는데도 적당합니다.

기제된 진동 측정치는 전동공구의 주요사용 분야의 경우 입니다. 전동공구를 적당하지 않은 액세서리를 장착하여 사용하거나 제대로 경비하지 않은 상태에서 비정상적으로 사용하면 진동 측정치가 달라질 수 있습니다. 이로 인해 전체 작업 시간의 진동 부하가 훨씬 높아질 수 있습니다.

진동 부하를 정확히 측정하려면 기기의 스위치가 끼져있는 시간과 무부하 상태로 가동하는 시간까지 고려해야 합니다. 그렇게 하면 전체 작업 시간의 진동 부하가 훨씬 낮아집니다.

더불어 작업자의 안전을 위해 진동 효과가 생기기 전에 추가 안전 수칙을 세우십시오. 예를 들면 전동공구와 액세서리를 정비하고, 손을 따뜻하게 하며 작업 순서를 정하십시오.

위험한 분진의 취급

이 전동공구를 사용하여 소제를 제거하는 작업을 할 경우 유해한 분진이 발생할 수 있습니다.

석면과 석면을 포함한 소재, 납성분을 포함한 페인트, 금속, 몇가지 목재 종류, 광물, 석재 함유 소재의 규산염 입자, 도료 용매, 목재 보호재, 선박용 방오 도료 등에서 발생하는 분진에 집촉하거나 이를 호흡하게 되면 작업자나 주변 사람들까지 알레르기 반응 그리고/또는 호흡기 질환, 암 및 생식기 장애가 생길 수 있습니다. 분진을 호흡하게 될 위험은 노출 정도에 따라 좌우됩니다. 발생하는 분진에 적합한 분진 추출장치와 작업자 보호 장비를 사용하고, 작업장 환기가 잘 되도록 하십시오. 아스베스트 성분을 함유한 소재는 반드시 전문가에게 맡겨 작업하도록 하십시오.

목재나 경금속에서 발생하는 분진 혹은 연마 시 생기는 분진과 화학 성분의 뜨거운 혼합물은 종지 않은 환경에서 저절로 점화하거나 폭발할 수 있습니다. 분진 처리 용기쪽으로 불꽃이 뒤지 않도록 하고, 전동공구와 연마 작업물이 과열되지 않도록 하며, 정기적으로 분진 용기를 비워 주십시오. 작업 소재 제조사의 사용 방법과 작업하려는 소재에 관한 해당 국가의 규정을 준수하십시오.

사용 방법

모터가 작동 중에 전원 공급이 중단되거나 전동공구를 스위치가 켜진 상태로 콘센트에 꽃아도 모터가 다시 제시동하지 않습니다.

비트가 계속 걸리거나 과부하 상태가 되면 모터가 저절로 꺼지므로 모터 스위치를 다시 커십시오.

모터가 정지된 상태에서만 기어나 회진 방향을 변경하십시오.

드릴 스텐드에 고정하여 사용할 경우 전동공구를 50 시간 작동한 후 스위치를 끄 상태로 일반 가동 온도에서 드릴 스텐드에서 빼십시오. 그리고 나서 고르게 윤활이 되도록 180° 돌려 끼우십시오.

드릴작업 후에 매번 침을 제거하십시오.

주의

파편은 날카롭고 뜨겁습니다!

냉각제에 관한 제조사의 설명서를 준수하십시오.

보수정비 및 고객 서비스.

극한 사용 조건에서 금속에 가공할 경우 진도 성 분진이 전동공구의 내부에 가라앉을 수 있

습니다. 전동공구의 보호 질연에 지장을 줄 수 있습니다. 건조하고 오일 프리한 압축 공기로 환기구를 통해 전동공 구의 내부를 자주 불로우하고 누전 차단기 (RCD) 를 연결 하십시오 .

석면과 접하게 된 제품은 수리를 말겨서는 안됩니다. 석면으로 오염된 제품은 석민 쓰레기 처리에 관한 각 국가의 해당 규정에 따라 처리해야 합니다.

오래되고 낮은 전동공구의 경우 명판과 경고 표시를 새로운 것으로 바꾸어 주십시오.

전동공구의 전선이 손상되었을때, 제조사나 대리점에서 전선을 교체해야만 합니다.

본 전동공구의 부품 목록은 인터넷 www.fein.com 에 나와 있습니다.

정품 부속품만을 사용하십시오.

다음 부속품은 필요에 따라 직접 교환하실 수 있습니다:

드릴 척 보조 손잡이, 삽입 비트

풀질 보증 및 법적 책임.

제품에 대한 품질 보증은 유통하는 국가의 법적 규정에 따라 유효합니다. 더불어 FEIN 사는 FEIN 제조사 보증서에 부응하는 품질 보증을 합니다.

귀하의 전동공구 공급 내역에는 이사용 설명서와 그림에 나와있는 액세서리 중 일부만 들어있을 수도 있습니다.

적합성에 관한 선언.

CE 인증은 EU 국가들과 EFTA (유럽자유무역연합)에서만, 그리고 EU 또는 EFTA 시장용 제품에만 적용됩니다. 제품이 EU 시장에 출시되면 UKCA 마크는 그 유효성을 상실합니다.

UKCA 인증은 영국 ( 잉글랜드, 웨일스, 스코틀랜드) 에서만, 그리고 영국 시장용 제품에 만 적용됩니다. 제품이 영국 시장에 출시되면 CE 마크는 그 유효성을 상실합니다.

FEIN 사는 단독 책임 하에 본 제품이 이 사용 설명서 후면에 나와있는 관련된 규정과 일치함을 자체 선언합니다.

기술 자료 문의 :

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwäbisch Gmünd-Bargau, Germany

환경 보호,처리.

포장재, 폐기용 진동공구 및 액세서리는 친환경적인 방법으로 제활용할 수 있도록 분류해야 합니다.
