MANUAL DE UTILIZARE BOS 162 Fein

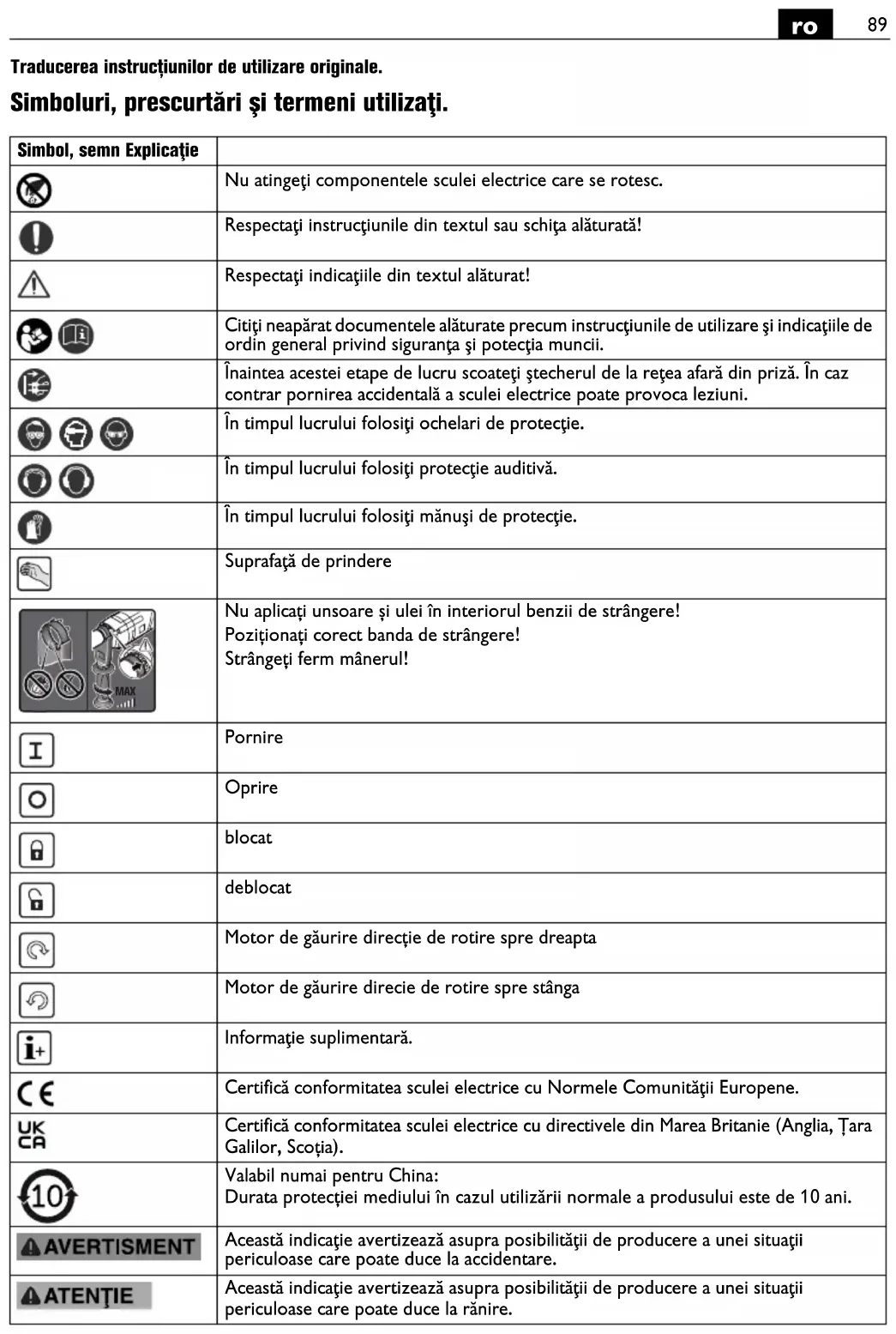

Traducerea instructiunilor de utilizare originale.

Simboluri, prescurtări și termeni utilizati.

Simbol, semn Explicație
	Nu atingeți componentele sculei electrice care se rotesc.
	Respectați instrucțiunile din textul sau schița alăturată!
	Respectați indicațiile din textul alăturat!
	Citiți neapărat documentele alăturate precum instrucțiunile de utilizare și indicațiile de ordin general privind siguranța și potecția muncii.
	Înaintea acestei etape de lucru scoateți ștecherul de la rețea afară din priză. În caz contrar pornirea accidentală a sculei electrice poate provoca leziuni.
[BW0K]	În timpul lucrului folosiți ochelari de protecție.
	În timpul lucrului folosiți protecție auditivă.
	În timpul lucrului folosiți mănuși de protecție.
	Suprafață de prindere
	Nu aplicați unsoare și ulei în interiorul benzii de strângere!Poziționați corect banda de strângere!Strângeți ferm mânerul!
	Pornire
	Oprire
[8ZK2]	blocat
	deblocat
	Motor de găurire direcție de rotire spre dreapta
	Motor de găurire direcie de rotire spre stânga
	Informație suplimentară.
	Certifică conformitatea sculei electrice cu Normele Comunității Europene.
	Certifică conformitatea sculei electrice cu directivele din Marea Britanie (Anglia, Țara Galilor, Scoția).
	Valabil numai pentru China:Durata protecției mediului în cazul utilizării normale a produsului este de 10 ani.
[DBF2] [DBF]	Această indicație avertizează asupra posibilității de producere a unei situații periculoase care poate duce la accidentare.
[WW90] [ZZ40]	Această indicație avertizează asupra posibilității de producere a unei situații periculoase care poate duce la rănire.
Simbol, semn	Explicație
	Colectați separat sculele electrice și alte produse electronice și electrice scoase din uz și direcționați-le către o stație de reciclare ecologică.
	Produs cu izolație dublă sau întărită
1.\/2.	Treapta 1-a/2-a
	Turație mică
	Turație mare
(**) poate conține cifre sau litere
(Ax – Zx) Marcaj pentru scopuri interne

Simbol Unitate de	măsură internațională	Unitate de măsură națională	Explicație
[SWOW]	W W Putere nominală
[ST24]	W W Putere în sarcină
[ISO1] V Tensiune de	măsurare
[ICAAA] Hz Frecvență
[1777]	/min, min ^-1 , rpm, r/min rot/min Turatie de mers în gol
[IOB0]	/min, min ^-1 , rpm, r/min rot/min Turatie în sarcină
[ST42]	mm	mm	Dimensiune, filet metric
[0022]	inch	inch	Sistem de prindere accesorii cu hexagon interior
[CA37]	mm	mm	Diametrul unei piese rotunde
[OKBB] Fe [CA0V]	mm	mm	Diametru de găurire maxim în oțel până la 400 N/mm ^2 – oțel rapid (burghie elicoidale)
AI [3XXC]	mm	mm	Diametru de găurire maxim în aluminiu până la 300 N/mm ^2 – oțel rapid (burghie elicoidale)
[3VX8]	mm	mm	Diametru de găurire maxim în lemn (burghie elicoidale)
[3CX4]	mm	mm	Tarod
d2 d3 [0028] [XXHV]	mm	mm	d1 = domeniu strângere mandrină d2 = prindere pe arborele portburghiu 1/2"-20UNF d3 = diametru guler de prindere
[9DC0]	kg	kg	Greutate conform EPTA-Procedure 01
[AA86]	°C	°C	Temperatură ambiantă admisă
[7TUE] A	dB dB Nivel presiune sonoră
[6BK4] A	dB dB	Nivel putere sonoră
[2108], Speak	dB dB	Nivel maxim putere sonoră
[7TH2]			Incertitudine
[8320]	m/s ^2	m/s ^2	Valoarea vibrațiilor emise conform EN 62841 (suma vectorială a trei direcții)
[CEAC]	m/s ^2	m/s ^2	Valoare medie a vibrațiilor pentru găurire în metal
[7SC2], D	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Unități de măsură de bază sau derivate din Sistemul Internațional SI.

Simbol, semn	Explicație
	Colectați separat sculele electrice și alte produse electronice și electrice scoase din uz și direcționați-le către o stație de reciclare ecologică.
[TT3X]	Produs cu izolație dublă sau întărită
	Treapta 1-a/2-a
	Turație mică
	Turație mare
(**) poate conține cifre sau litere
(Ax – Zx) Marcaj pentru scopuri interne

Simbol Unitate de	măsură internațională	Unitate de măsură națională	Explicație
P_1	W W Putere nominală
P_2	W W Putere în sarcină
UV V Tensiune de	măsurare
fHz Hz Frecvență
n_0	/min, min ^-1 , rpm, r/min rot/min Turație de mers în gol
n_1	/min, min ^-1 , rpm, r/min rot/min Turație în sarcină
M...	mm	mm	Dimensiune, filet metric
○	inch	inch	Sistem de prindere accesorii cu hexagon interior
∅	mm	mm	Diametrul unei piese rotunde
Fe	mm	mm	Diametru de găurire maxim în oțel până la 400 N/mm ^2 - oțel rapid (burghie elicoidale)
AI	mm	mm	Diametru de găurire maxim în aluminiu până la 300 N/mm ^2 - oțel rapid (burghie elicoidale)
∅	mm	mm	Diametru de găurire maxim în lemn (burghie elicoidale)
∅	mm	mm	Tarod
d1 d2 d3	mm	mm	d1 = domeniu strângere mandrină d2 = prindere pe arborele portburghiu 1/2"-20UNF d3 = diametru guler de prindere
kg	kg	kg	Greutate conform EPTA-Procedure 01
T_a	°C	°C	Temperatură ambiantă admisă
L_pA	dB dB Nivel presiune sonoră
L_wA	dB dB	Nivel putere sonoră
L_pCpeak	dB dB	Nivel maxim putere sonoră
K...			Incertitudine
a	m/s ^2	m/s ^2	Valoarea vibrațiilor emise conform EN 62841 (suma vectorială a trei direcții)
a_h,D	m/s ^2	m/s ^2	Valoare medie a vibrațiilor pentru găurire în metal
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Unități de măsură de bază sau derivate din Sistemul Internațional SI.

Pentru siguranța dumneavoastră.

AVERTISMENT

Citiți toate instructiunile și indicațiile privind siguranta și

protectia muncii. Nerespectarea instructiunilor și indicatiilor privind siguranța și protectia muncii poate duce la electrocutare, incendiu și/sau provoca leziuni grave.

Păstrați în vederea unei utilizări viitoare toate instrucțiunile și indicațiile privind siguranța și protecția muncii.

Nu folosiți această sculă electrică înainte de a citi temeinic și a înțelege în întregime prezentele instrucțiuni de utilizare cât și „Instrucțiunile de ordin general privind siguranța și protecția muncii" (număr document 3 41 30 465 06 0) alăturate. Păstrați documentația amintită în vederea unei utilizări ulterioare și transmiteți-le mai departe în cazul predării sau înstrăinării sculei electrice.

Respectați deasemenea normele naționale de protecția muncii.

Destinația sculei electrice:

maşină de găurit manuală pentru utilizare cu scule și accesorii admise de FEIN în mediu protejat de intemperii, pentru găurire în metal, lemn, material plastic și ceramică și pentru filetare.

A se respecta datele tehnice ale fiecărei scule electrice.

Mașina de găurit nu este destinată prelucrării materialelor plastice armate cu fibre carbon.

A nuse folosi ca mecanism de antrenare pentru feliator de legume, piatră de șlefuire, perii din sărmă etc.

Scula electrică este destinată utilizării de către personal specializat pentru folosire zilnică neîndelungată.

Această sculă electrică este concepută și pentru alimentare de la generatoare de curent alternativ având o putere corespunzătoare, care satisfac cerințele standardului ISO 8528, clasa de execuție G2. Se consideră că cerințele standardului nu sunt respectate în special în cazul în care așa numitul coeficient al distorsiunilor de neliniaritate depășește 10 %. În caz de dubiu informați-vă cu privire la generatorul pe care îl utilizați.

Respectați instrucțiunile de folosire și dispozițiile naționale pentru instalarea și exploatarea generatorului de curent alternativ.

Instrucțiuni de siguranță pentru mașini de găurit. Instrucțiuni de siguranță pentru toate lucrările.

Folosiți mânerul (mânerele) suplimentar(e). Pierderea controlului poate duce la răniri.

Tineți scula electrică de suprafețele de prindere izolate atunci când executați lucrări la care dispozitivul de lucru poate nimeri conductori electrici ascunși sau propriul cablu de alimentare. Contactul cu un conductor aflat sub tensiune poate pune sub tensiune și componentele metalice ale sculei electrice și duce la electrocutare.

Instrucțiuni de siguranță în cazul folosirii burghielor lungi.

Nu lucrați în niciun caz cu o turație mai mare decât turația maximă admisă pentru burghiul respectiv. În cazul unor turații mai mari, burghiul se poate îndoi ușor atunci când se rotește liber, fără contact cu piesa de lucru, ceea ce poate provoca răniri.

Începeti întotdeauna găurirea cu turație scăzută și atunci când burghiul este în contact cu piesa de lucru. În cazul unor turații mai mari, burghiul se poate îndoi ușor atunci când se rotește liber, fără contact cu piesa de lucru, ceea ce poate provoca răniri.

Nu exercitați o apăsare exagerată și apăsați numai pe axa longitudinală a burghiului. Burghiele se pot îndoi și rupe sau se poate ajunge la pierderea controlului și la răniri.

Instrucțiuni speciale privind siguranța și protectția muncii.

Aveți grijă la conductorii electrici ascunși, conductele de gaz și de apă ascunse. Înainte de a începe lucrul controlați, de ex. cu un detector de metale, sectorul de lucru.

Asigurați piesa de lucru. O piesă de lucru fixată cu un dispozitiv de prindere este ținută mai sigur decât atunci când o prindeți numai cu mâna.

Prindeți strâns scula electrică. Pentru scurt timp pot apărea forțe de reacție puternice.

Nu îndreptați scula electrică spre dumneavoastră, spre alte persoane sau animale. Există pericol de rănire din cauza accesoriiilor ascuțite sau fierbinti.

Este interzisă înșurubarea sau nituirea de plăcuțe și embleme pe scula electrică. O izolație deteriorată nu oferă protectie împotriva electrocutării.

Nu folosiți accesorii care nu au fost realizate sau autorizate în mod special de fabricantul sculei electrice. Utilizarea în condiții de siguranță nu este garantată numai prin faptul că accesoriiul respectiv se potrivește la scula dumneavoastră electrică.

Purtați echipament personal de protecție. În funcție de utilizare, purtați o protecție completă a feței, protecție pentru ochi sau ochelari de protecție. Dacă este cazul, purtați mască de protecție împotriva prafului, protecție auditivă, mănuși de protecție sau șorț special care să vă ferească de micile așchii și particule de material.

Ochii trebuie protejați de corpurile străine aflate în zbor, apărute în cursul diferitelor aplicații. Masca de protectie împotriva prafului sau masca de protectie a respirației trebuie să filtreze praful degajat în timpul utilizării. Dacă sunteți expuși timp îndelungat zgomotului puternic, vă puteți pierde auzul.

Purtați îmbrăcăminte adecvată. Nu purtați haine largi sau bijuterii. Feriți-vă, părul, îmbrăcămintea și mănușile de componentele aflate în mișcare. Hainele largi, bijuteriile sau părul lung pot fi prinse în componentele aflate în mișcare.

Atunci când efectuați lucrări deasupra capului fiti atenți la obiectele care cad ca de ex. așchii.

Pentru a evita rănirile, feriți-vă întotdeauna măinile, îmbrăcămintea etc. de așchiile care se rotesc. Așchile pot provoca răniri.

Nu încercați să îndepărtați scula cât timp se mai rotește. Aceasta ar putea cauza leziuni grave.

Curățați regulat orificiile de aerisire ale sculei electrice cu unelte nemetalice. Ventilatorul trage praful în carcasă. Acest fapt poate cauza pericole electrice în cazul acumulării excesive de pulberi metalice, generând pericole electrice.

Nu prelucrați materiale care conțin magneziu. Există pericol de incendiu.

Nu prelucrați CFK (material pastic armat cu fibre carbon) și nici materiale care conțin azbest. Acestea sunt considerate a fi cancerigene.

Înaintea punerii în funcțiune verificați dacă cablul de alimentare și ștecherul nu sunt deteriorate.

Recomandare: conectați scula electrică întotdeauna printr-un întrerupător cu protectie diferențială (RCD), cu un curent de defect măsurat de 30 mA sau mai mic.

Vibrații mână-braț

Nivelul vibrațiilor specificat în prezentele instrucțiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 62841 și poate fi utilizat la compararea sculelor electrice între ele.

Nivelul specificat al vibrațiilor se referă la utilizările principale ale sculei electrice. Desigur în cazul în care scula electrică va fi folosită pentru alte utilizări, cu dispositive de lucru neautorizate sau nu va beneficia de o întreținere corespunzătoare, nivelul vibrațiilor poate fi diferit. Aceasta poate mări considerabil expunerea la vibrații calculată pe tot intervalul de lucru.

Pentru o evaluare precisă a expunerii la vibrații ar trebui luate în considerare și perioadele de timp în care scula electrică este oprită sau este în funcțiune dar nu este folosită efectiv. Aceasta ar putea reduce semnificativ expunerea la vibrații calculată cumulativ pe întregul interval de lucru.

Adoptați măsuri suplimentare privind siguranța, pentru a proteja operatorul împotriva efectelor vibrațiilor, ca de exemplu: întreținerea sculei electrice și a dispozitivelor de lucru, menținerea la cald a mâinilor, organizarea rațională a proceselor de lucru.

Manipularea pulverilor periculoase

În timpul operațiilor de îndepărtare a materialului cu această unealtă, se degajă pulberi care pot fi periculoase. Atingerea sau inhalarea anumitor pulberi ca de exemplu azbest și materiale care conțin azbest, vopsele pe bază de plumb, metale, anumite tipuri de lemn, minerale, particule de silicați provenind din materiale de construcții din piatră, solventi, agenți de protecție a lemnului, vopsele antifouling pentru cisterne, pot provoca reacții alergice și/sau afecțiuni ale căilor respiratorii, cancer, infertilitate. Riscul generat de inhalarea acestor pulberi depinde de gradul de expunere la acestea. Folosiți o instalație de aspirare adecvată tipului de praf degajat precum și echipamente personale de protecție și asigurați o bună ventilare a locului de muncă. Nu permiteți prelucrarea materialelor care conțin azbest decât de către personal corespunzător calificat.

În condiții nefavorabile, praful de lemn și de metale ușoare, amestecurile fierbinti de praf de șlefuire și substanțe chimice se pot autoaprinde sau provoca explozii. Împiedicați zborul scânteilor în direcția recipientului colector de praf precum și încălzirea excesivă a sculei electrice și a materialului șlefuit, goliți din timp recipientul colector de praf, respectați instrucțiunile de prelucrare ale producătorului materialului respectv cât și prescripțiile în vigoare în țara dumneavoastră cu privire la materialele de prelucrat.

Instrucțiuni de utilizare.

Dacă se întrerupe alimentarea curentului electric în timpul funcționării sau dacă se introduce în priză stecherul cu scula electrică pornită, motorul nu mai repornește.

În caz de blocaj permanent al sculei sau la suprasolicitare, motorul se oprește automat. Porniți din nou motorul.

Comutați treptele de putere sau direcția de rotație numai când motorul este oprit.

În cazul folosirii staționare pe un suport de găurire, la interval de 50 de ore de funcționare scoateți scula electrică, aflată la temperatura de regim și în stare oprită, din suport și reintroduceți în poziție întoarsă cu 180° pentru a asigura o lubrifiere uniformă.

După fiecare operație de găurire îndepărtați așchiile rezultate.

ATENTIE

Aşchiile sunt ascuțite și fierbinti!

Respectați instrucțiunile producătorului privind agentul de răcire.

Întreținere și asistență service post- vânzări.

În condiții de lucru extreme, la prelucrarea metalelor, în interiorul sculei electrice se pate depune praf bun conducător electric.

Izolația de protecție a sculei electrice poate fi afectată. Curățați frecvent interiorul sculei electrice suflând prin fantele de aerisire aer comprimat uscat și fără ulei și conectați în amonte un întrerupător cu protecție diferențlală (FI).

Produsele care au intrat în contact cu azbestul, nu trebuie date la reparat. Eliminați produsele contaminate cu azbest conform reglementărileor în vigoare în țara dumneavoastră privind eliminarea deșeurilor care conțin azbest.

Înlocuți etichetele și avertismentele de pe scula electrică, în cazul în care acestea s-au învechit și s-au uzat.

În cazul în care cablul de alimentare al sculei electrice este deteriorat, el trebuie înlocuit de către producător sau de către representantul acestuia.

Găsiți lista actuală de piese de schimb pentru această sculă electrică pe internet, la www.fein.com.

Folosiți numai piese de schimb originale.

Puteți schimba și singuri, dacă este necesar, următoarele piese: mandrină, mâner suplimentar, dispositive de lucru

Garantia legală de conformitate și garanția comercială.

Garantia legală de conformitate a produsului se acordă conform reglementărilor legale din țara punerii în circulație a acestuia. În plus, FEIN acordă o garanție comercială conform certificatului de garanție al producătorului FEIN.

Setul de livrare al sculei dumneavoastră electrice poate să cuprindă numai o parte a accesorilor descrise sau illustrate în prezentele instrucțiuni de folosire.

Declaratie de conformitate.

Declaratia CE este valabilă pentru țările Uniunii Europene și EFTA (European Free Trade Association) și numai pentru produsele destinate pieței UE sau EFTA. După punerea în circulație a produsului pe piața UE, marcajul UKCA își pierde valabilitatea.

Declaratia UKCA este valabilă numai pentru piața britanică (Anglia, Tara Galilior și Scoția) și numai pentru produsele destinate pieței britanice. După punerea în circulație a produsului pe piața britanică, marcajul CE își pierde valabilitatea.

Firma FEIN declară pe proprie răspundere că acest produs corespunde prevederilor specificate la ultima pagină a prezentelor instrucțiuni de utilizare.

Documentație tehnică la:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwäbisch Gmünd-Bargau, Germany

Protectția mediului înconjurător, eliminare.

Ambalajele, sculele electrice și accesoriiile scoase din uz trebuie direcționate către o stație de reciclare ecologică.
