사용 설명서 RMCR YAMAHA

본 제품의 모델 번호, 일련 번호, 전원 규격 등은 기기 밑면에 있는 명판이나 명판 주위에서 확인할 수 있습니다. 도난 시 확인할 수 있도록 일련 번호를 아래 공란에 기입하고 본 사용설명서를 구매기록으로 영구 보관해야 합니다.

모델 번호

일련 번호

(bottom_ko_01)

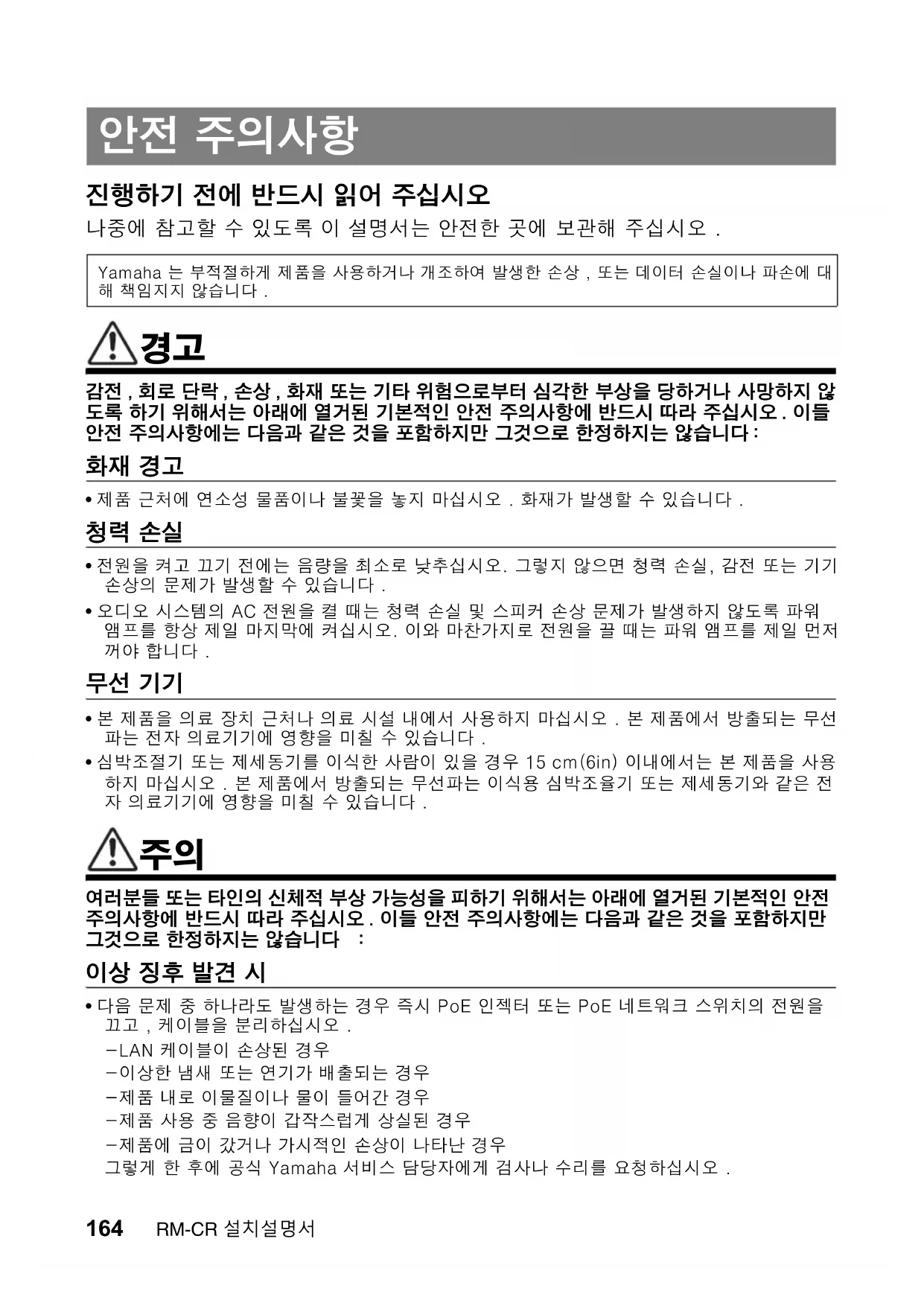

안전 주의사항

진행하기 전에 반드시 읽어 주십시오

나중에 참고할 수 있도록 이 설명서는 안전한 곳에 보관해 주십시오.

Yamaha는 부적절하게 제품을 사용하거나 개조하여 발생한 손상, 또는 데이터 손실이나 파손에 대해 책임지지 않습니다.

경고

감전,회로 단락,손상,화재 또는 기타 위험으로부터 심각한 부상을 당하거나 사망하지 않도록 하기 위해서는 아래에 열거된 기본적인 안전 주의사항에 반드시 따라 주십시오. 이들 안전 주의사항에는 다음과 같은 것을 포함하지만 그것으로 한정하지는 않습니다:

화재 경고

- 제품 근처에 연소성 물품이나 불꽃을 놓지 마십시오. 화재가 발생할 수 있습니다.

청력 손실

• 전원을 켜고 끄기 전에는 음량을 최소로 낮추십시오. 그렇지 않으면 청력 손실, 감전 또는 기기 손상의 문제가 발생할 수 있습니다.
• 오디오 시스템의 AC 전원을 컬 때는 청력 손실 및 스피커 손상 문제가 발생하지 않도록 파워 앱프를 항상 제일 마지막에 켜십시오. 이와 마찬가지로 전원을 끝 때는 파워 앱프를 제일 먼저 꺼야 합니다.

무선 기기

• 본 제품을 의료 장치 근처나 의료 시설 내에서 사용하지 마십시오. 본 제품에서 방출되는 무선파는 전자 의료기기에 영향을 미칠 수 있습니다.
• 심박조절기 또는 제세동기를 이식한 사람이 있을 경우 15 cm(6in) 이내에서는 본 제품을 사용하지 마십시오. 본 제품에서 방출되는 무선파는 이식용 심박조율기 또는 제세동기와 같은 전자 의료기기에 영향을 미칠 수 있습니다.

주의

여러분들 또는 타인의 신체적 부상 가능성을 피하기 위해서는 아래에 열거된 기본적인 안전 주의사항에 반드시 따라 주십시오. 이들 안전 주의사항에는 다음과 같은 것을 포함하지만 그것으로 한정하지는 않습니다 :

이상 징후 발견 시

• 다음 문제 중 하나라도 발생하는 경우 즉시 PoE 인젝터 또는 PoE 네트워크 스위치의 전원을 끄고, 케이블을 분리하십시오.
  -LAN 케이블이 손상된 경우
  -이상한 냄새 또는 연기가 배출되는 경우
  -제품 내로 이물질이나 물이 들어간 경우
  -제품 사용 중 음향이 갑작스럽게 상실된 경우
  -제품에 금이 갔거나 가시적인 손상이 나타난 경우
  그렇게 한 후에 공식 Yamaha 서비스 담당자에게 검사나 수리를 요청하십시오.

위치 및 접속

• 이 제품을 PoE 인젝터 또는 PoE 네트워크 스위치와 연결할 때는 IEEE 802.3at 표준의 최대 전원 공급 전압 (57V) 을 지원하는 CAT5e 이상의 LAN 케이블을 사용하십시오. 사양에 따르지 않는 케이블을 연결하거나, 플랫 타입 또는 슬림 타입 케이블을 연결하면 화재 또는 오작동이 발생할 수 있습니다.
• LAN 케이블은 손상시키지 마십시오. 이들 안전 주의사항을 준수하지 않으면 화재, 감전 또는 제품 손상을 초래할 수 있습니다.

-케이블 위에 무거운 물체를 올려두지 마십시오.
-어떤 방식으로든 케이블을 가공하지 마십시오.
-케이블을 정해진 위치에 고정하기 위해 스테이플을 사용하지 마십시오.
-케이블에 과도한 힘을 가하지 마십시오.
-케이블은 뜨거운 것 가까이에 두지 마십시오.

-우발적으로 쓰러져서 부상을 초래할 수 있으므로 제품을 불안정한 곳이나 진동이 과다한 곳에 두지 마십시오.
- 본 제품은 어린이의 손이 닿지 않는 곳에 두십시오. 본 제품은 어린이 등이 있는 곳에서 사용하기에는 적절하지 않습니다.
- 환기구를 막지 마십시오. 본 제품의 후면/측면에는 환기구가 있어 내부 온도가 지나치게 상승하는 것을 막아 줍니다. 특히, 제품을 옆으로 설치하거나 위아래를 거꾸로 설치하지 마십시오. 환기가 부적절하면 과열되어 제품 손상이나 화재를 유발할 수도 있습니다.
- 제품 설치 시 :

-천으로 덮지 마십시오.
-카펫이나 양탄자 위에 설치하지 마십시오.
-상단면이 위쪽을 향하도록 하십시오. 측면으로 설치하거나 거꾸로 설치하지 마십시오.
- 좁고 사방이 막혀 있으며 잘 환기되지 않는 장소에서 제품을 사용하지 마십시오.

환기가 부적절하면 과열되어 제품 손상이나 화재를 유발할 수도 있습니다.

• 제품이 EIA 표준 략에 장착된 경우에는 “ 기기를 략에 장착하기 전에 읽으십시오 ” (175 페이지) 섹션을 주의깊게 읽어 주십시오. 환기가 부적절하면 과열되어 제품 손상, 오작동 또는 화재를 초래할 수 있습니다.
• 부식성 가스나 옆기와 접촉할 수 있는 장소에 제품에 두지 마십시오. 오작동이 발생할 수 있습니다.
  -제품을 이동시키기 전에 연결된 모든 케이블을 제거하십시오.
  -사람들이 지나다니는 곳 등 케이블에 걸려서 넘어질 수 있는 곳에 케이블이 지나가지 않도록 하십시오. 케이블에 걸리면 사람 또는 본 제품이 넘어져서 인적 부상 또는 제품 손상을 초래할 수 있습니다.
• 2미터 이상인 높이의 천장 또는 벽에 기기를 부착하기 위해서는 별매의 RM-MTL 장착 액세서리를 사용하지 마십시오. 기기가 떨어지면 부상을 입거나 제품이 손상될 수 있습니다.
• 제품 설치에 공사가 필요한 경우에는 반드시 공식 Yamaha 서비스 담당자에게 상의해 주십시오. 적절하게 설치하지 않으면 사고, 부상, 본 제품의 손상 또는 오작동을 초래할 수 있습니다.

열지 마십시오

- 본 제품에는 사용자가 수리할 수 있는 부품이 없습니다. 어떤 방식으로든 내부 부품을 분해하거나 개조하려고 하지 마십시오.

침수 경고

• 비에 젖지 않도록 하고, 물 또는 습기가 많은 장소에서 사용하거나 담겨있는 액체가 입구 등의 부위로 쓸아질 우려가 있는 용기 (예 : 화병 , 병 또는 유리컵 ) 를 본 제품에 올려놓지 않도록 하십시오 .
  -절대로 젖은 손으로 케이블을 꽃거나 빼지 마십시오.

취급상 주의

-제품의 틈이나 입구(환기구 등)에 손가락 또는 손을 넣지 마십시오.
-제품에 체중을 신큰나 무거운 물체를 올려두지 마십시오.

백업 배터리

-여러분 스스로 배터리를 교체하지 마십시오. 그렇게 하면 제품의 폭발 및 / 또는 손상을 초래할 수 있습니다.

주의사항

취급 및 유지보수

• 본 제품은 공용 Wi-Fi 및 / 또는 인터넷에 직접 연결하지 마십시오. 패스워드 보호 기능이 강력한 라우터를 통해서만 인터넷에 본 제품을 연결해 주십시오. 보안에 대한 최적의 사례에 관한 정보는 라우터 제조사에 문의해 주십시오.
  • TV, 라디오 또는 기타 전자제품 부근에서 본 제품을 사용하지 마십시오. 그렇게 하지 않으면 제품, TV 또는 라디오에 노이즈가 발생할 수 있습니다.
  -패널의 미관을 해치거나,조작이 불안정해지거나,내부 구성부품이 손상되는 것을 방지하기 위해서는 제품이 과도한 먼지나 진동 또는 매우 춥거나 더운 곳에 노출되지 않도록 하십시오.
• 기온 변화가 심한 곳에는 설치하지 마십시오. 그렇게 하지 않으면 제품 내부 또는 표면이 응결되어서 고장의 원인이 됩니다.
• 응결되었다고 여겨지는 이유가 있다면 손상을 방지하기 위해 응결이 완전히 제거될 때까지 전원을 켜지 않은 상태로 여러 시간 제품을 방치해 주십시오.
• 패널의 변형 또는 변색을 유발할 수 있으므로 본 제품 위에 비닐, 플라스틱 또는 고무 제품을 올려두지 마십시오.
• 제품을 닭을 때는 부드럽고 마른 천을 사용하십시오. 변형 또는 변색을 유발할 수 있으므로 페인트 시너, 용제, 세척액 또는 화학적으로 침윤된 걸레를 사용하지 마십시오.
• 미끄러운 곳에서 사용하는 경우에는 본 패키지에 부속된 고무 다리를 사용해서 제품이 미끄러지는 것을 방지할 수 있습니다.

정보

제품에 부속된 기능/데이터에 관해서

• 이 기기는 업무용 환경에서 사용할 목적으로 적합성평가를 받은 기기로서 가정용 환경에서 사용하는 경우 전파간섭의 우려가 있습니다.
• 본 제품에 사용되는 오픈 소스 소프트웨어의 인허가 조건에 관해서는 아래 웹사이트를 참조하십시오.
  https://download.yamaha.com/
  -본 제품은 Dante Broadway 를 사용합니다.
  특정 소프트웨어에 관한 오픈 소스 라이선스에 관한 자세한 내용은 Audinate 웹사이트 (영문)를 참조하십시오.
  https://www.audinate.com/software-licensing

- XLR- 타입 커넥터는 아래와 같이 배선합니다 (IEC60268 표준):

핀 1: 접지, 핀 2: 핫 (+), 및 핀 3: 콜드 (-).

Bluetooth®

Bluetooth® 마크 및 로고는 Bluetooth SIG, Inc. 의 등록상표이며, Yamaha Corporation 은 라이선스 계약 하에 해당 마크를 사용하고 있습니다.

본 설명서에 관해서

-본 설치설명서는 중요한 정보에 대해 다음과 같은 표시 단어를 사용합니다:

경고	이 사항은 “중상 또는 사망의 위험”을 의미합니다.
주의	이 사항은 “부상의 위험”을 의미합니다.
주의사항	제품 고장, 손상, 오작동 방지 및 데이터 손실을 피하기 위해 준수해야 하는 사항을 나타냅니다.
중요	제품을 올바르게 조작하고 사용하기 위해 알아야 하는 사항을 나타냅니다.
주	조작과 사용에 관련된 정보를 나타냅니다. 참고용으로 읽어 주십시오.

-본 사용설명서에 수록된 그림은 설명 용도로만 사용됩니다.
-본사용설명서에 기재된 회사명과 제품명은 각 회사의 상표 또는 등록 상표입니다.
-소프트웨어는 사전 예고 없이 수정 및 업데이트할 수 있습니다.
-본 설명서의 내용은 발행일 현재 최신 사양을 기준으로 하고 있습니다. 최신 설명서를 얻으시 려면 Yamaha 웹사이트에 액세스한 후 설명서 파일을 다운로드해 주십시오.

폐기에 관해서

- 본 제품에는 재활용할 수 있는 구성부품이 포함되어 있습니다. 본 제품을 폐기할 때에는 해당 지자체에 연락해 주십시오.

해당 무선 설 비는 운용 중 전파혼신 가능성이 있음.

소개

RM-CR 신호 프로세서를 구입해 주셔서 감사합니다. 이 제품은 사무실의 중간 규모의 회의실에서 개최되는 원격 회의를 위한 고품질의 쾌적한 오디오를 생성하는 신호 프로세서입니다. 제품을 사용하기 전에 이 설명서를 반드시 읽으십시오. 나중에 참고할 수 있도록 이 설명서를 안전한 곳에 보관하십시오.

부속품

-설치설명서(본 문서)
- 액세스 패널 (나사 포함)
- USB 케이블 (A-B 타입, 5 미터, 음성통신용)
- USB 케이블 (A-micro B 타입, 1 미터, 셋업용)
-고무 다리 (4 개)

별매 항목

• RM-MRK 장착 액세서리

19 인치 략에 제품을 설치할 때 필요합니다.

RM-MRK 부착에 대한 자세한 내용은 “ 략에 설치 ” (175 페이지)를 참조하십시오.

• RM-MTL 장착 액세서리

책상 아래에 제품을 설치할 때 필요합니다.

RM-MTL 부착에 대한 자세한 내용은 “책상에 설치” (177 페이지)를 참조하십시오.

설명서 구조

이 제품과 관련하여 이 설치설명서 외에도 다음 자료를 사용할 수 있습니다.

• RM-CR 참고설명서

이 장치와 외부 장치 간의 연결 및 웹 UI 를 통한 설정에 대해 설명합니다.

관련 문서는 다음 웹 사이트에서 다운로드할 수 있습니다.

여기 설명에서는 제품이 선적된 상태를 나타내는 그림을 사용합니다.

설정한 후에는 나사를 사용하여 [RESET] 버튼과 [SETUP] 포트에 접근할 수 없도록 포함된 액세스 패널을 조이십시오.

각 표시등에 대한 자세한 내용은 "RM-CR 참고설명서"를 참고하십시오.

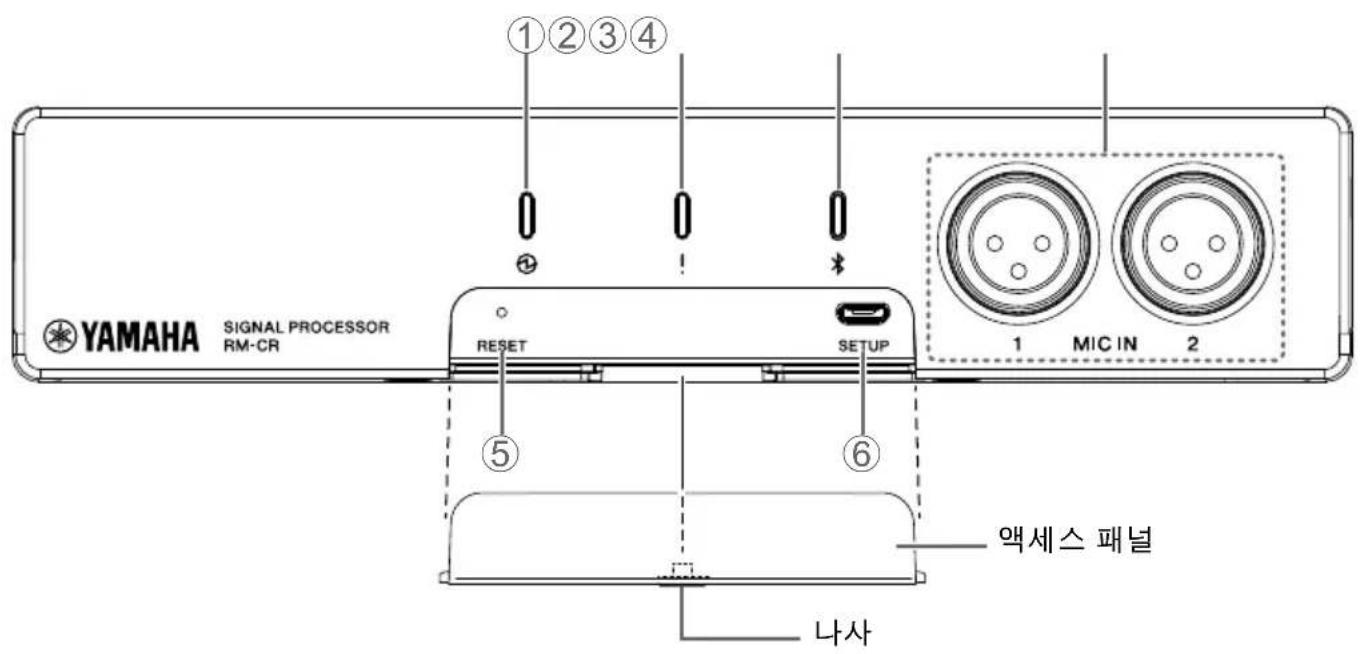

YAMAHA SIGNAL PROCESSOR RM-CR RESET SETUP ①②③④ ⑤ ⑥ 1 MIC IN 2 액세스 패널 나사

①(전원) 표시등

전원공급 표시등입니다. 후면 패널 [Dante/PoE] 포트에 전원이 올바르게 공급되면 커집니다.

②(상태)표시등

기기의 상태를 나타냅니다.

③ ✿ (Bluetooth) 버튼 / 표시등

Bluetooth 를 통해 스마트 폰과 페어링하려면 누릅니다.

스마트 폰에 연결하면 원격지와 오디오를 교환할 수 있습니다.

④[MIC IN] 1/2 책

다이내믹 마이크 연결을 위한 XLR 책 (밸런스드) 입니다. 콘덴서 마이크를 여기에 연결하지 마십시오.

⑤[RESET] 버튼

이젝트 핀과 같은 뽅족한 물체를 사용하여 이 버튼을 누르십시오.

길게 누르기	상태 표시등	리셋 대상
4 초 -8 초 미만	초당 두 번 깜빡임 네	트워크 관련 설정
8 초 -12 초 미만	초당 두 세 깜빡임	모든 설정( 초기화 후 자동으로 재시작 )

이 버튼을 4 초 미만 또는 12 초 이상 길게 누르면 아무것도 리셋되지 않습니다.

⑥[SETUP] 포트

이 포트는 웹 브라우저를 통해 설정을 할 수 있도록 컴퓨터에 연결하기 위한 것입니다. 이 연결에는 포함된 USB 케이블 (A-micro B 타입)을 사용하십시오. 설정에 대한 자세한 내용은 “RM-CR 참고설명서”를 참고하십시오.

L R IN — AUX — OUT ④ Dante/PoE ⑥

①[AUX IN] L/R 책

오디오 입력용 RCA 책 (언밸런스드) 입니다. 원격지에서 오는 오디오가 아날로그인 경우 이 책을 사용하십시오.

②[AUX OUT] L/R 책

오디오 출력용 RCA 책 (언밸런스드) 입니다. 원격지로 가는 오디오가 아날로그인 경우 이 책을 사용하십시오.

③스피커 잙

오디오 출력용 RCA 책 (언밸런스드) 입니다. 원격지에서 사용되는 파워 스피커 또는 파워 앱프가 Dante 를 지원하지 않는 경우 이 책을 사용하십시오.

④USB 포트

컴퓨터에 연결하여 원격지와 오디오를 교환할 때 이 포트를 사용하십시오.

이 연결에는 포함된 USB 케이블 (A-B 타입)을 사용하십시오.

⑤네트워크 포트

회사 네트워크 등을 통한 원격 관리 및 설정을 위해 LAN 케이블 (CAT5e 이상)을 연결할 수 있는 RJ-45 포트입니다.

DHCP 가 기본 설정으로 지정되어 있습니다. 특정 IP 주소를 사용하려면 회사 네트워크에 연결하기 전에 웹 UI 를 사용하여 IP 주소를 지정하십시오. 설정에 대한 자세한 내용은 “RM-CR 참고설명서” 를 참고하십시오.

SIP 프로토콜을 통해 원격지와 오디오를 교환하기 위해 공용 네트워크에 연결할 수도 있습니다.

주의사항 : 사용 가능한 최대 케이블 길이는 100 미터입니다.

: 전자기 간섭을 방지하려면 STP( 차폐연선 ) 케이블을 사용하십시오 .

⑥[Dante/PoE] 포트

이 포트는 IEEE802.3at 호환 PoE 인젝터 또는 PoE 네트워크 스위치를 통해 RM-CG와 같은 Dante 기기에 LAN 케이블 (CAT5e 이상)을 연결할 수 있는 RJ45 포트입니다.

주의사항 : Dante 호환 장치 이외의 장치나 기가비트 이더넷을 지원하는 장치 ( 컴퓨터 포함) 를 여기에 연결하지 마십시오.

:사용 가능한 최대 케이블 길이는 100 미터입니다.

: 전자기 간섭을 방지하려면 STP( 차폐연선 ) 케이블을 사용하십시오 .

⑦배기구

이 제품에는 냉각팬이 장착되어 있습니다. 이 통풍구에서 뜨거운 공기가 배출되므로 통풍구가 장애물로 막히지 않도록 주의하십시오.

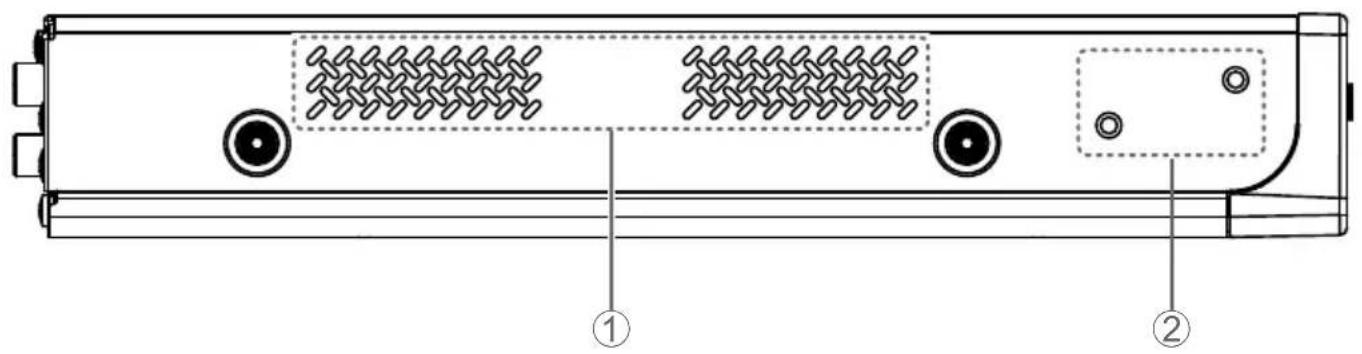

측면 패널

이 설명은 정면에서 본 왼쪽의 그림을 사용합니다.

이 통풍구를 통해 차가운 공기가 유입되므로 통풍구가 장애물로 막히지 않도록 주의하십시오. 또한 이 통풍구를 정기적으로 청소해야 합니다. 이 통풍구에 먼지가 쌓이면 기기 내부 온도가 상승하여 기기가 정상적으로 작동하지 않을 수 있습니다.

② 장착 액세서리 부착 구멍

RM-MRK 또는 RM-MTL 장착 액세서리를 부착할 때 사용하십시오.

RM-MRK 부착에 대한 자세한 내용은 “랙에 설치” (175 페이지)를 참고하십시오. RM-MTL 부착에 대한 자세한 내용은 “책상에 설치” (177 페이지)를 참고하십시오.

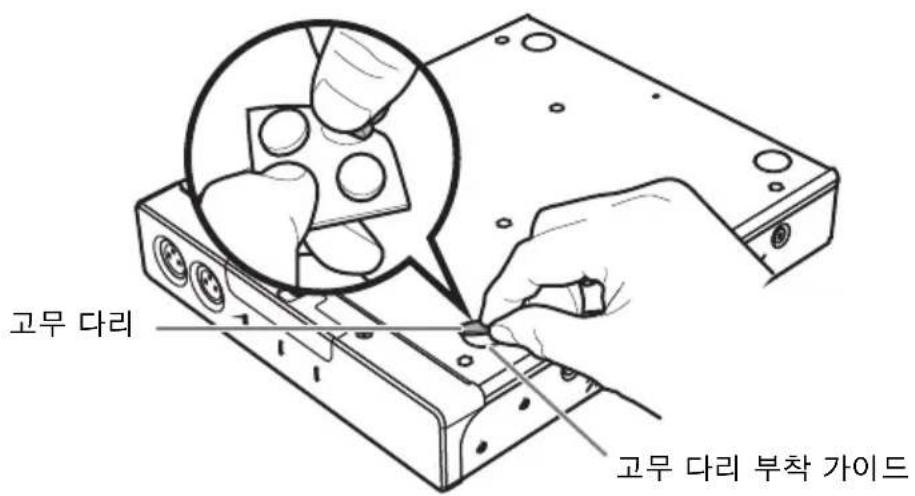

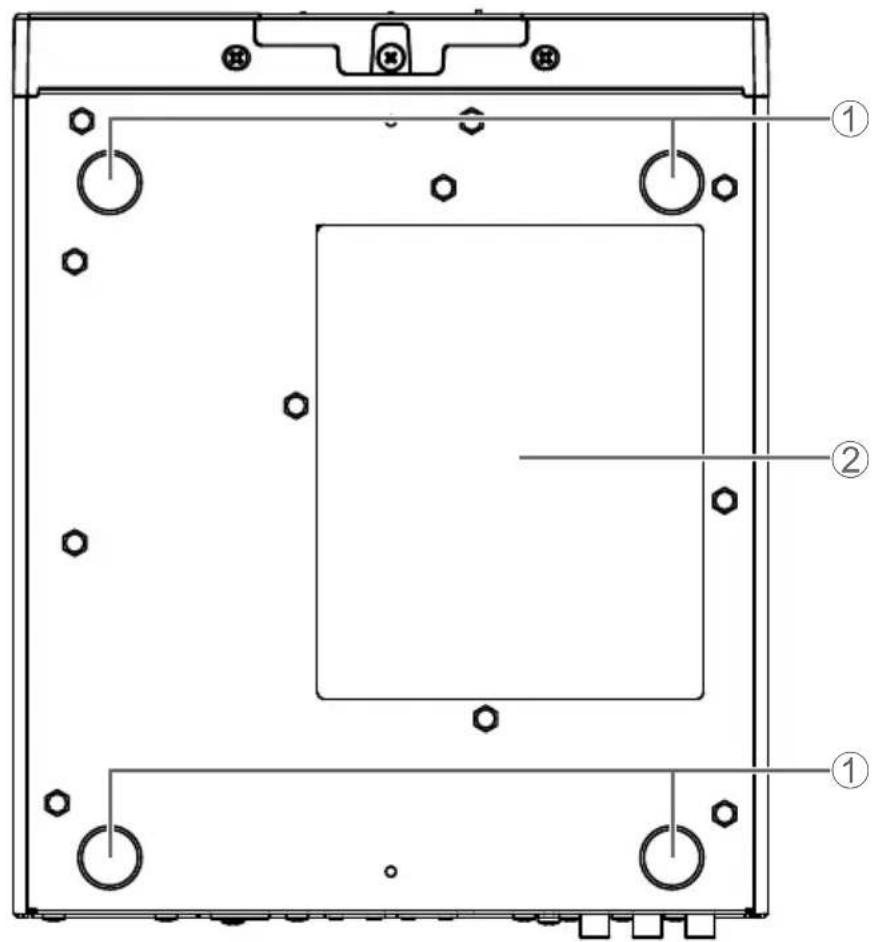

포함된 고무 다리를 부착하는 위치입니다. 포함된 고무 다리를 그림과 같이 부착하십시오.

고무 다리 고무 다리 부착 가이드

②제품 라벨

기기의 모델명,일련번호 및 MAC 주소가 표시됩니다.

랙에 설치

별도로 판매되는 RM-MRK 장착 액세서리를 사용하여 기기를 설치하십시오.

기기를 략에 장착하기 전에 읽으십시오

이 제품은 0–40°C 의 온도 범위에서 작동을 보증합니다. 이 제품을 다른 장치와 함께 략에 장착하면 여러 장치의 열로 인해 략 내부의 온도가 상승하여 제품이 제대로 작동하지 않을 수 있습니다. 기기 내부 온도가 상승하는 것을 방지하려면 아래 요구 사항에 따라 기기를 략에 장착하십시오.

• 이 제품을 파워 앱프와 같이 열이 발생하기 쉬운 장치와 함께 장착하는 경우 제품과 다른 장치 사이에 최소 1U 의 공간을 두십시오. 또한 환기 패널을 설치하거나 열린 상태로 두어 이 공간에 충분한 환기를 유지하십시오.
• 략의 후면 패널을 열어두고 충분한 공기 순환을 위해 략이 벽이나 천장에서 10cm 이상 떨어져 있는지 확인하십시오. 략의 후면 패널을 열 수 없는 경우 팬 키트와 같이 시중에서 판매하는 강제 환기 장치를 설치하십시오. 팬 키트를 설치하는 경우 후면 패널을 닫으면 방열 목적에 더 적합할 수 있습니다. 자세한 내용은 략 및 / 또는 팬 키트의 사용설명서를 참고하십시오.

주의 : 략을 재배치하려는 경우 먼저 략에서 기기를 분리하십시오.

랙에 장착한 상태에서 제품을 옮기면 진동 등으로 인해 장착 액세서리가 변형되거나 파손되어 부상을 입을 수 있습니다. 본 기기가 오작동 할 수도 있습니다.

[설치]

여기에 표시된 예는 긴 금속 고정구가 정면에서 보았을 때 왼쪽에 부착된 경우입니다. 긴 금속 고정구를 반대쪽에 부착할 때도 이 절차를 사용할 수 있습니다.

주의사항:포함된 고무 다리가 이미 기기에 부착되어 있으면 제거하십시오.

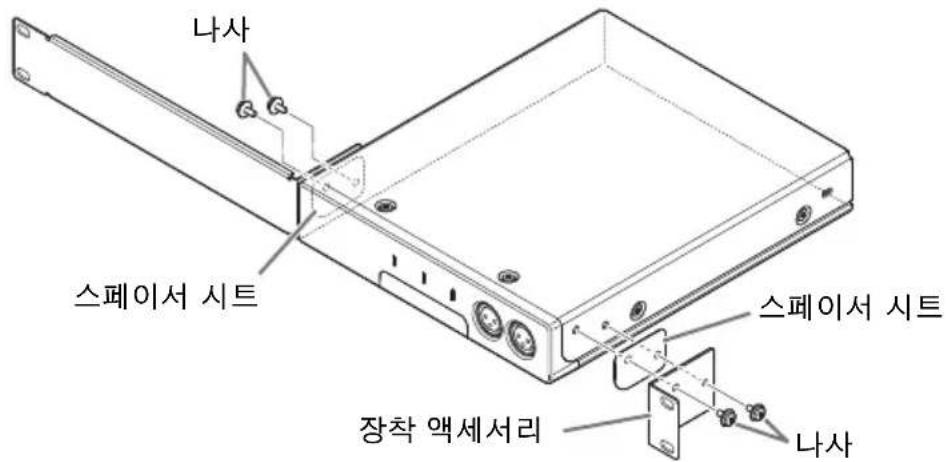

1. 각 금속 고정구를 부착할 때 이 기기와 금속 고정구 사이에 포함된 스페이서 시트를 놓으십시오.

장착 액세서리와 함께 제공된 부착 나사 (4 개)를 사용하여 금속 고정구를 본 장치의 각 측면에 고정하십시오.

나사 스페이서 시트 스페이서 시트 장착 액세서리 나사

경고:장착 액세서리와 함께 제공된 지정된 나사만 사용하십시오.

기기가 떨어지면 부상을 입거나 제품이 손상될 수 있습니다. 감전이나 오작동을 유발생할 수도 있습니다.

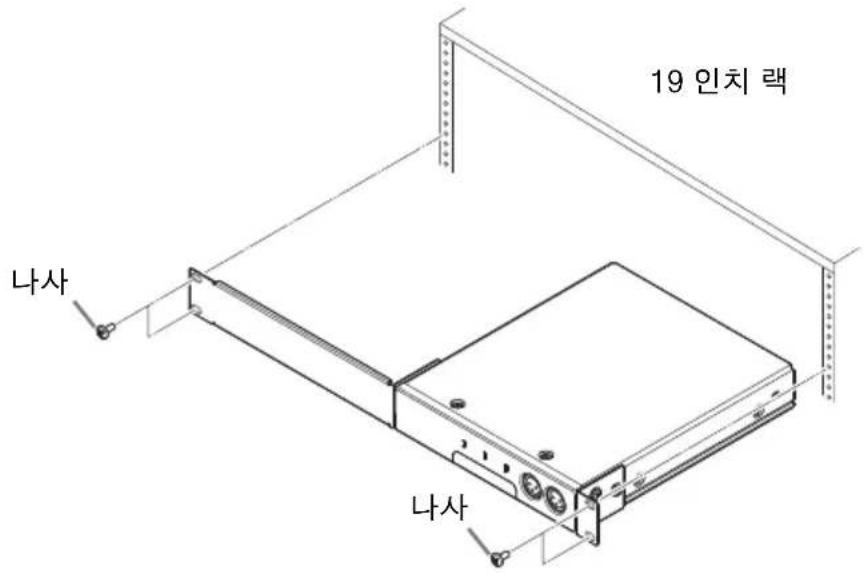

2. 금속 고정구를 19 인치 략에 부착하십시오.

4개의 략 부착 나사를 사용하여 금속 고정구를 19 인치 략에 부착하십시오. 나사가 느슨해지지 않도록 단단히 조이십시오.

19 인치 략 나사 나사

책상에 설치

별도로 판매되는 RM-MTL 장착 액세서리를 사용하여 기기를 설치하십시오.

데스크탑의 재료와 두께에 적합한 직경이 약 5mm (M5 상당) 인 나사 4 개를 준비합니다. 4 단계를 통해 설치를 수행하십시오.

경고 : 이 제품을 데스크탑 밑면 이외의 곳에 부착하지 마십시오.

기기가 떨어지면 부상을 입거나 제품이 손상될 수 있습니다.

주의 : 자격을 갖춘 설치자가 설치를 수행해야 합니다.설치하는 동안 다음 사항에 주의하십시오.

-이 기기의 무게를 지탱할 수 있는 하드웨어와 위치를 선택하십시오
- 진동이 지속되는 장소는 피하십시오
-지정된 설치 액세서리를 사용해야 합니다
-정기적인 유지보수 점검을 실시하십시오

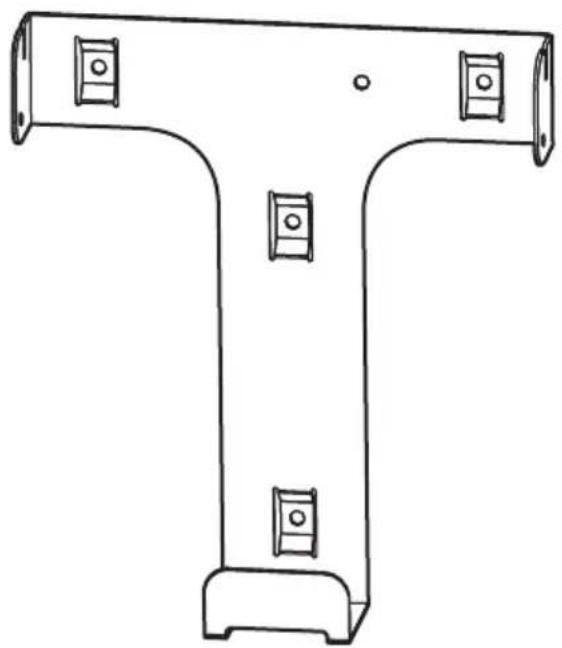

1. 직경이 약 5mm 인 4 개의 시판 나사를 사용하여 금속 고정구를 데스크탑 밀면에 고정하십시오.

위 그림에서 윗부분이 앞쪽을 향합니다.

경고 : 데스크탑 재질에 적합한 나사를 사용해야 합니다. 기기가 떨어지면 부상을 입거나 제품이 손상될 수 있습니다.

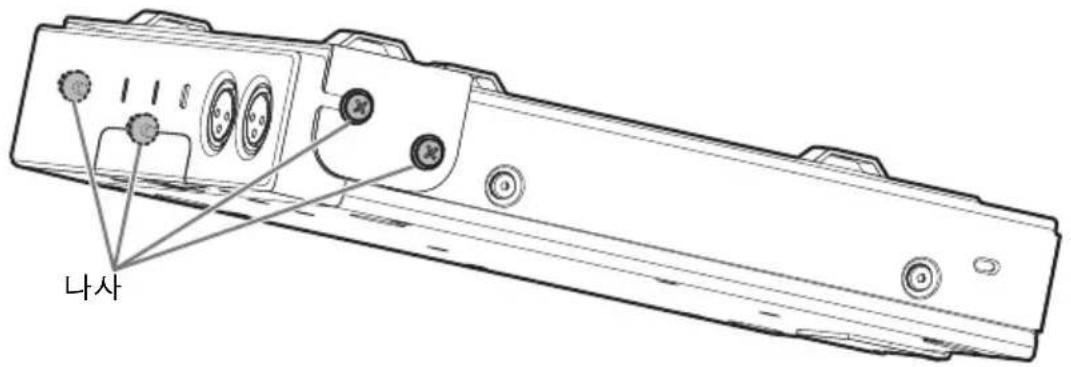

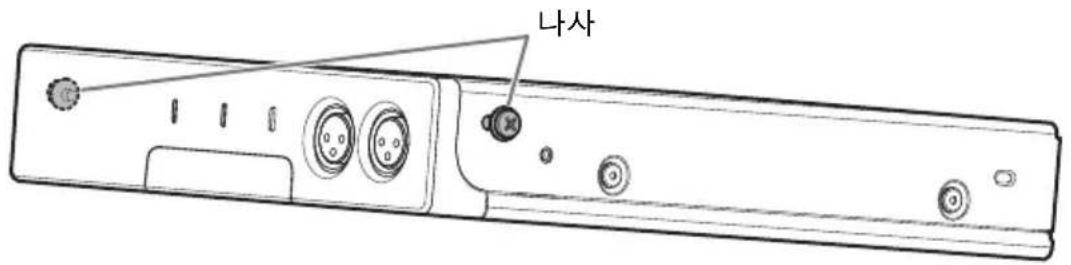

1. 포함된 2 개의 나사를 이 제품의 장착 액세서리 부착 구멍의 전면 구멍에 임시로 설치하십시오.

그렇게 할 때 나사가 금속 고정구와 맞 물릴 수 있도록 기기 측면과 나사 머리 사이에 약 2 mm 의 간격을 두십시오.

나사

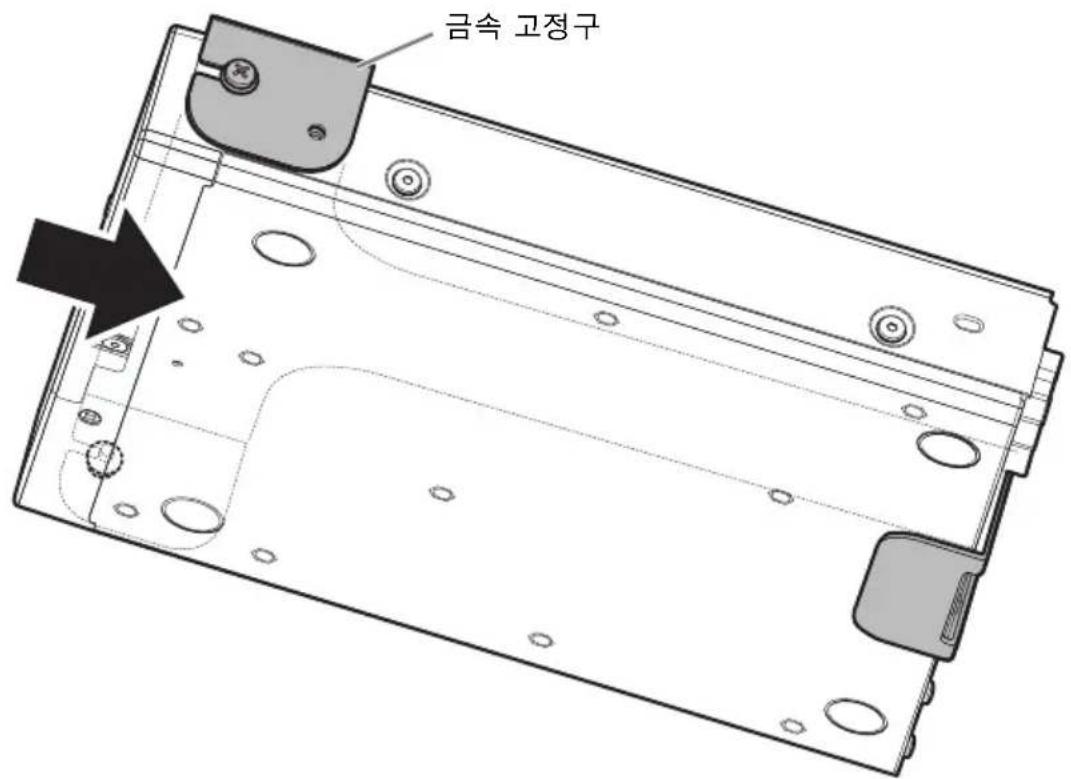

1. 2단계에서 임시로 설치한 나사가 책상 아래에 부착된 금속 고정구의 슬롯에 맞물리도록 기기를 슬라이드합니다.

금속 고정구

4.장착 액세서리의 부착 구멍에 있는 4 개의 나사를 조입니다.

나사

주요 사양

일반 사양

치수 W215 mm × D264 mm		mm × H44 mm
무게 1.6 kg
전원 PoE+ (IEEE802.3at, LLDP), DC 48 V
최대 소비 전력 15.0 W
온도	작동	0 °C - 40 °C
	보관	-20 °C - 60°C
습도	작동	30% - 90% ( 비응결 )
	보관	20% - 90% ( 비응결 )
표시등		• 전원• 상태• Bluetooth• 네트워크 포트 표시등 (×3)
부속품		설치설명서 ( 본 문서 ), 액세스 패널 ( 나사 포함 ), USB 케이블 (A-B 타입 ), USB 케이블 (A- 마이크로 B 타입 ), 다리 ( 고무 다리 )(4 개 )
별매 항목		장착 액세서리 : RM-MTL장착 액세서리 : RM-MRK

오디오 사양

주파수 응답 20 Hz - 20 kHz
샘플링 속도 48 kHz
비트 심도 24 비트
지연 시간			8[Ms] (Dante 입력에서 USB 출력,신호 처리 포함)
오디오 간섭	Dante 16 입력 × 16		출력
	USB		USB2.0 타입 -B, 오디오 클래스 1.0입력 : 2ch, 출력 : 2ch @48 kHz
	마이크 입력 XLR 밸런		스드 , 입력 2ch
	AUX		RCA 언밸런스드 (라인 레벨),입력 : 2ch, 출력 : 2ch
	스피커 출력		RCA 언밸런스드 (라인 레벨),출력 : 2ch
	Bluetooth		버전 4.2지원되는 프로토콜 : HFP(1.6), A2DP,AVRCP(1.6)지원되는 코덱 : CVSD, SBC, mSBC무선 출력 : 클래스 2최대 통신 거리 : 10 미터 (장애물이 없는 경우 )무선 주파수 (작동 주파수) : 2,402 - 2,480 MHz최대 출력 파워 (EIRP) : 4.0 dBm (2.5 mW)
	SIP	호출 처리	다이얼 , 응답 , 대기 , 복귀 , 전송 , 방해하지 마시오 , 호출 ID, 보이스 메일 공지 (스위치 설정)
		호출 브릿징	브릿징 SIP, USB, BT 및 AUX 호출을 지원 .결합 , 분리 , 대기 , 복귀 , 5+1 라인 : 최대 2 SIP호출 , 1 USB 호출 , 1 Bluetooth 호출 , 1 AUX 플러스 사용자
		코덱 G.711, G.	722HD, G.729ab, G.726
		DTMF 지원 RTP	이벤트 , SIP 인밴드 , SIP 정보 패키지
		보안	SRTP 지원 (RFC 1889), IETF SIP 지원 (RFC3261 및 부속 RFC)

네트워크 사양

[Dante/PoE] 포트	Dante 오디오 /Dante 제어 , 원격 제어 , WebUI, PoE+ 지원케이블 요구 사항 : CAT5e 이상 , STP
네트워크 포트	회사 네트워크 , 원격 제어 , SIP, WebUI케이블 요구 사항 : CAT5e 이상 , STP
[SETUP] 포트	USB2.0 마이크로 , 네트워크 클래스 , WebUI, 고정 IP케이블 요구 사항 : USB 케이블 (A- 마이크로 B 타입 )

입력 / 출력 특성

입력 단자	실제 부하 입피던스	공칭 사용 시	입력 레벨		커넥터
			공칭	최대 .클립 전
MIC IN1, 2	2.2 kΩ	50 - 600 Ω	-46 dBu	-26 dBu	XLR-3-31( 밸런스드 )
AUX INL, R	20 kΩ 1 k Ω		-14 dBV	+6 dBV RCA PIN	N

출력 단자	실제 소스 임피던스	공칭 사용 시	출력 레벨		커넥터
			공칭	최대 .클립 전
AUX OUT L, R	1 k Ω 10 kΩ		-14 dBV	+6 dBV RCA PIN
SP OUT L, R	1 k Ω 10 kΩ		-14 dBV	+6 dBV RCA PIN

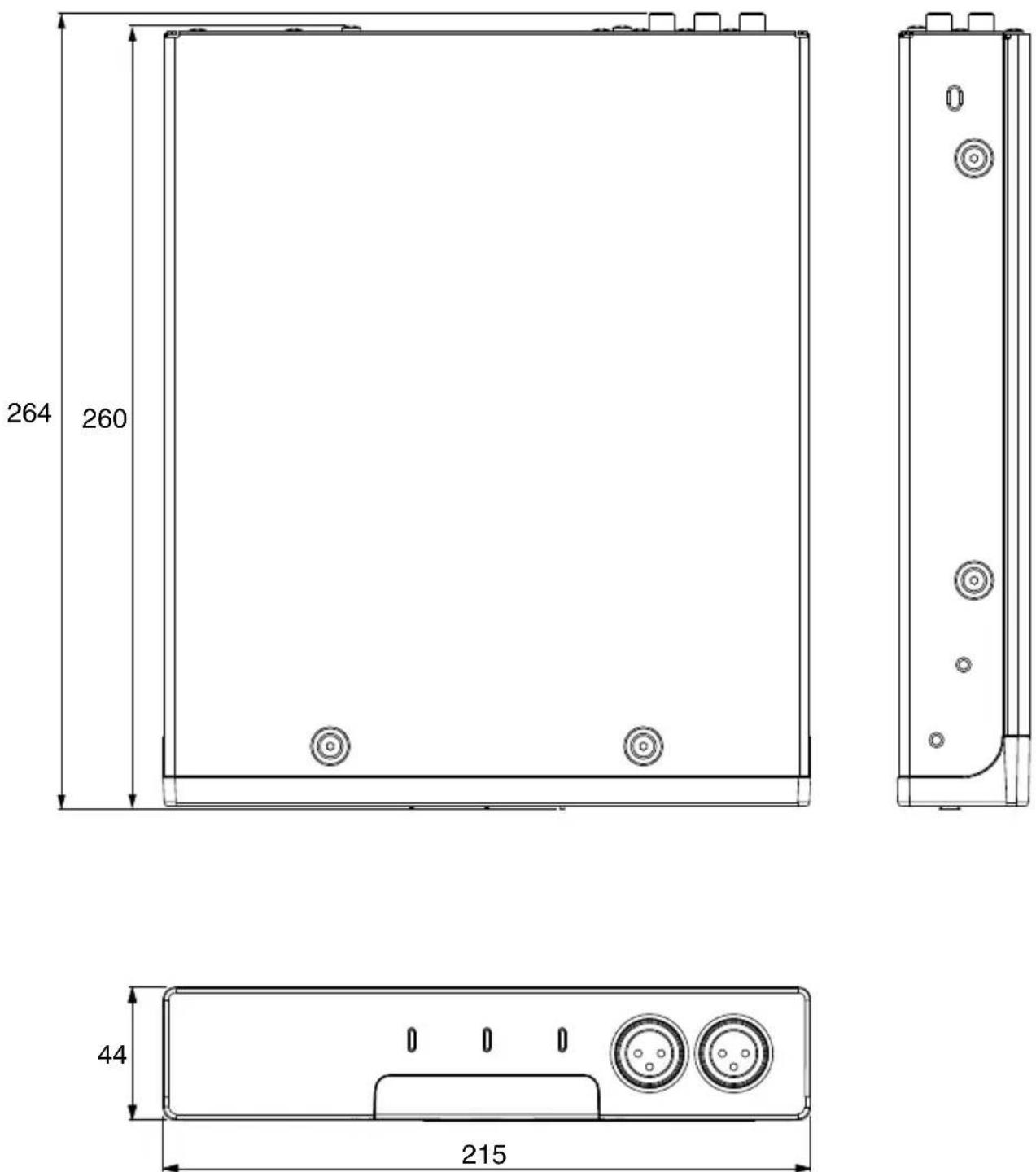

단위: mm
