제품 유형	랙 서버 2U
치수 (H x W x D)	8.68 x 48.26 x 71.12 cm
무게	38.5 kg
전원 공급	650W, 이중화
프로세서	Intel Xeon 최대 2.8GHz, 듀얼 프로세서 가능
메모리	DDR-SDRAM PC-2100 266MHz, 최대 12GB, 이중화 메모리 지원
하드 디스크	SCSI 인터페이스, 2/3 공유 백플레인
네트워크 연결	Broadcom NetXtreme 기가비트 이더넷, Wake-on-LAN 지원 (대기 시 10/100Mbps)
주요 기술	하이퍼스레딩, 이중화 메모리, 콘솔 리디렉션 (ANSI)
확장 슬롯	PCI 커넥터, 보조 SCSI 도터보드
유지 관리 및 청소	청소 전 전원 차단; 부드러운 마른 천 사용
보안	랙 잠금, 접지, 설명서의 안전 지침
예비 부품 및 수리 가능성	메모리 모듈, 하드 디스크, 확장 카드, SCSI 도터보드, 팬
일반 정보	브랜드 DELL, 모델 PowerEdge 2650, 출시 연도 2003

자주 묻는 질문 - PowerEdge 2650 DELL

SCSI 케이블 스트레인 릴리프 브래킷을 설치하는 방법은?

시스템 전원을 끄고 플러그를 뽑으십시오. SCSI 케이블을 I/O 케이블보다 먼저 연결하십시오. 브래킷의 세 끝을 레일 구멍에 삽입한 다음 나비 나사를 조이십시오. 참고: 커넥터당 최대 두 개의 케이블을 나란히 배치합니다.

하이퍼스레딩 기술을 활성화하는 방법은?

System Setup 프로그램에서 CPU 정보 아래의 Logical Processor 옵션으로 이동하여 Enabled로 설정하십시오. 기본값: 활성화됨.

메모리 모듈을 몇 개나 설치할 수 있으며 어떻게 설치합니까?

시스템에는 각각 두 개의 커넥터(A 및 B)가 있는 세 개의 뱅크(BANK1, BANK2, BANK3)가 있습니다. 동일한 DDR-SDRAM PC-2100 모듈을 사용하십시오. 이중화 메모리의 경우 모든 커넥터를 채워야 합니다.

이중화 메모리를 구성하는 방법은?

System Setup에서 Redundant Memory 옵션을 활성화하십시오. 조건: 세 뱅크 모두 동일한 크기 및 유형의 모듈로 채워져 있어야 합니다. 조건이 충족되지 않으면 옵션이 자동으로 비활성화됩니다.

풀 길이 확장 카드를 설치할 수 있습니까?

아니요, 커넥터 1에 풀 길이 카드를 설치하지 마십시오. 카드 속도가 다를 수 있지만 버스는 가장 느린 속도로 작동합니다.

콘솔 리디렉션을 사용하는 방법은?

사용자 가이드에서 구성하십시오. ANSI 시퀀스 사용: , 등. 설명서의 시퀀스 표를 참조하십시오.

Wake-on-LAN(WOL)이 지원됩니까?

예, 관리 포트를 제외한 단일 이더넷 포트(NIC 1)를 통해 지원됩니다. WOL이 활성화되면 속도가 10/100Mbps로 제한됩니다. Broadcom 5703 어댑터에서는 지원되지 않습니다.

SCSI 백플레인 도터보드를 설치하는 방법은?

먼저 데이터를 백업하십시오. 2/3 공유 구성을 위해 보조 백플레인에 카드를 설치하십시오. 설치 및 문제 해결 가이드를 참조하십시오.

시작 문제가 발생하면 어떻게 합니까?

연결을 확인하고, 필수가 아닌 주변 장치를 제거하고, 오류 코드를 확인하십시오. 내장 진단을 사용하십시오. 문제가 지속되면 DELL 지원팀에 문의하십시오.

시스템의 자세한 사양은 어디에서 찾을 수 있습니까?

서버와 함께 제공된 설치 및 문제 해결 가이드를 참조하십시오. 설명서에는 프로세서, 메모리 및 커넥터 사양도 포함되어 있습니다.

사용 설명서 PowerEdge 2650 DELL

주: 주는 컴퓨터를 보다 효율적으로 사용할 수 있는 중요 정보를 제공합니다.

주의사항: 주의사항은 하드웨어의 손상 또는 데이터 유실 위험을 설명하며, 이러한 문제를 방지할 수 있는 방법을 알려줍니다.

주의: 주의는 위험한 상황, 심각한 부상 또는 사망할 우려가 있음을 알려줍니다.

본 설명서에 수록된 정보는 사전 통보 없이 변경될 수 있습니다.

Dell Inc.의 서면 승인 없이 어떠한 경우에도 무단 복제하는 것을 엄격히 금합니다.

본 설명서에 사용된 상표: Dell 및 DELL 로고는 Dell Inc.의 상표, Microsoft 및 Windows는 Microsoft Corporation의 등록 상표, Intel 및 Xeon은 각각 Intel Corporation의 등록 상표 및 상표입니다.

본 설명서에서 특정 회사의 표시나 제품 이름을 지칭하기 위해 기타 상표나 상호를 사용할 수도 있습니다. Dell Inc.는 자사가 소유하고 있는 것 이외에 기타 모든 등록 상표 및 상표빙에 대한 어떠한 소유권도 없습니다.

본 설명서에는 시스템에 대해 다음 항목의 업데이트 정보를 제공합니다:

• SCSI 케이블 고정 완화 꺼쇠 설치
• 메모리 모듈용 시스템 보드 커넥터
- 확장 카드 설치 지침
• SCSI 후면판 보조 카드 설치
- Broadcom NetXtreme 기가비트 이더넷 서버 어댑터
•마이크로프로세서 특징
- 시스템 특징
- 콘솔 재지정 특수키 기능
-시스템 메모리 특징

SCSI 케이블 고정 완화 꺼쇠 설치

1 시스템과 시스템에 연결된 모든 주변장치의 전원을 끄고 전원 콘센트에서 시스템을 분리하십시오.
2 략에서 가능한 한 뒤로 시스템을 밀어 넣습니다.
3 I/O 케이블을연결하기 전에 SCSI 케이블을 시스템에 연결합니다.

주: 고정 완화 찍쇠를 사용하기 위해 한 번에 2 개의 SCSI 케이블만 I/O 슬롯에 연결할 수 있습니다. 케이블은 서로 위에 쌓을 수 없습니다. 옮으로 나란히 놓거나 서로 대각선으로 배치해야 합니다.

4 시스템 뒷면에 고정 완화 꺼쇠를 설치하십시오.

a 고정 완화 겪쇠의 세 개의 긴 부분 끝을 레일 겪쇠의 일치하는 세 구멍에 넣으십시오 (그림 6-1 참조).
b 손잡이 나사를 시스템 후면으로 고정시키십시오 (그림 6-1 참조).

5 시스템 뒷면에 I/O 케이블 연결하십시오.

시스템 케이블 라우팅에 대한 정보는 략 설치 설명서를 참조하십시오.

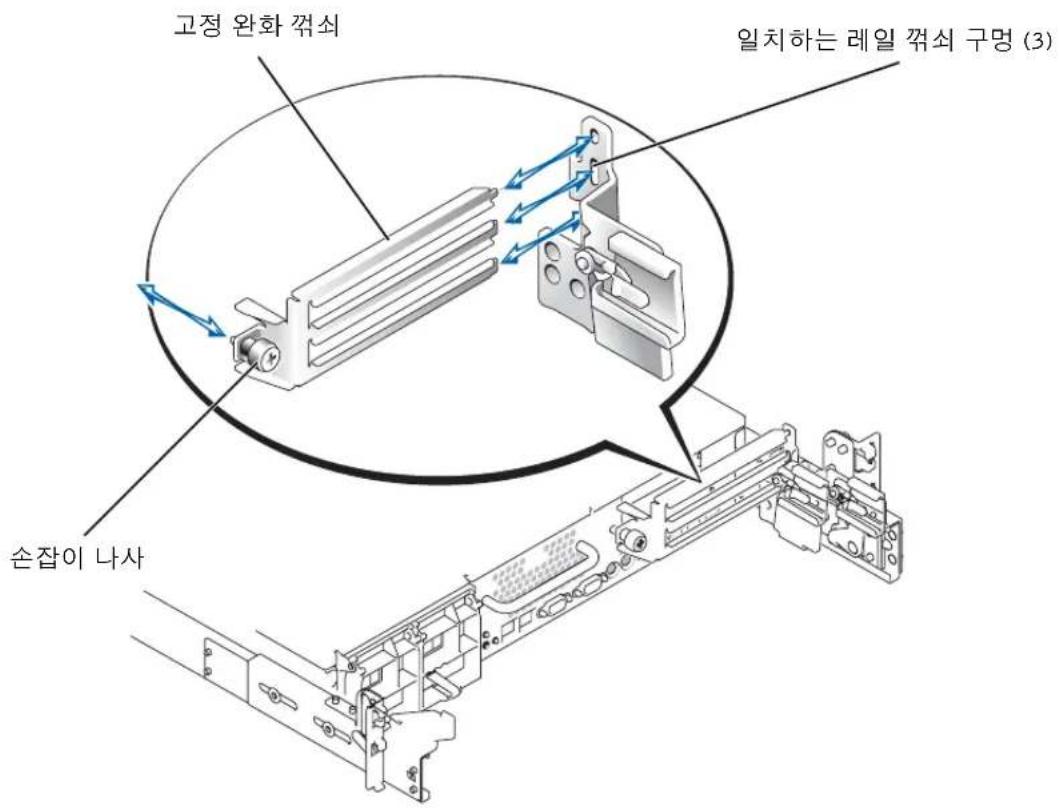

그림 6-1. 고정 완화 꿈쇠 설치

고정 완화 꺼쇠 일치하는 레일 꺼쇠 구멍 (3) 손잡이 나사

메모리 모듈용 시스템 보드 커넥터

시스템 보드의 메모리 모듈 커넥터에 대한 위치 및 업데이트된 설명은 그림 6-2 를 참조 하십시오.

시스템 보드 커넥터에 대한 자세한 내용은,설치 및 문제 해결 설명서를 참조하십시오.

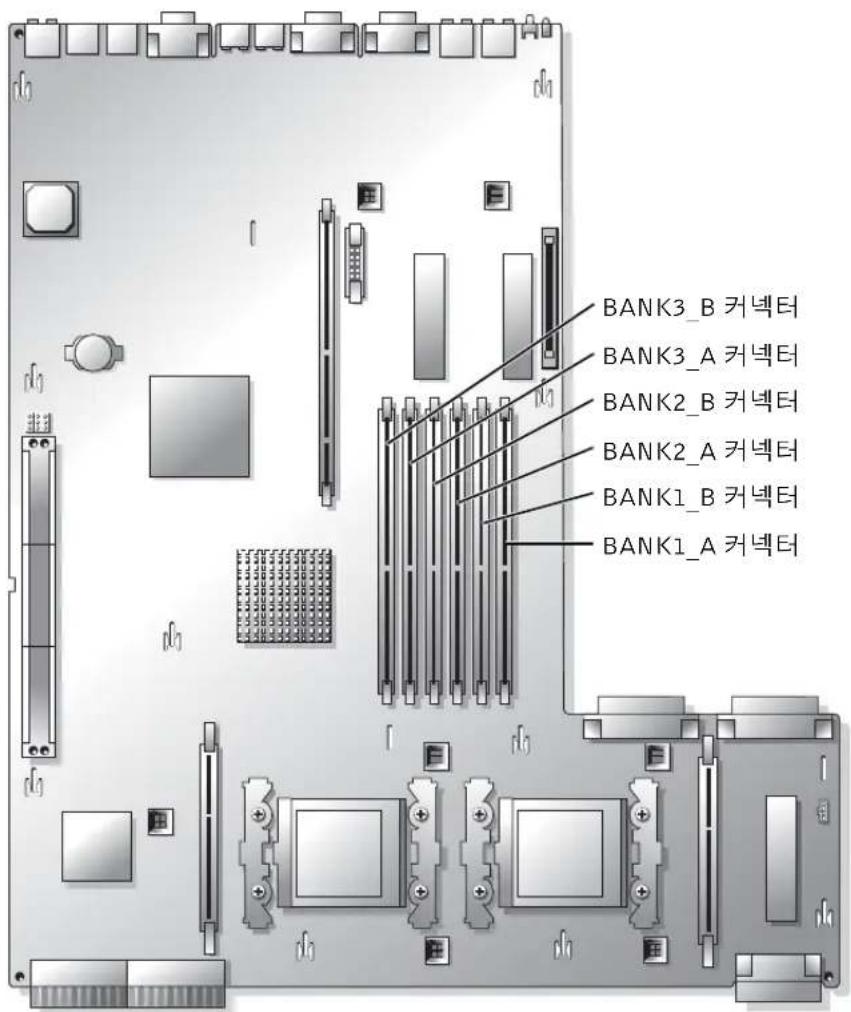

그림 6-2. 메모리 모듈용 시스템 보드 커넥터

BANK3_B 커넥터 BANK3_A 커넥터 BANK2_B 커넥터 BANK2_A 커넥터 BANK1_B 커넥터 BANK1_A 커넥터

확장 카드 설치 지침

• 전체 길이의 확장 카드를 슬롯 1 에 설치하지 마십시오.
• 동일한 버스에 다른 작동 속도의 확장 카드를 설치할 수 있지만, 해당 버스의 카드 작동 속도 중 가능 느린 속도로 버스가 작동합니다. 확장 카드 슬롯과 버스를 식별 하려면 설치 및 문제 해결 설명서의 그림 A-4 를 참조하십시오.

SCSI 후면판 보조 카드 설치

주의사항: SCSI 후면판 보조 카드를 설치하기 전에 데이터 손실을 방지하기 위해 데이터를 백업하십시오.

2/3 분할 구성에서 SCSI 후면판을 작동하려면 보조 카드를 설치해야 합니다. SCSI 후면판 보조 카드 설치에 대한 자세한 내용은 설치 및 문제 해결 설명서를 참조하십시오.

Broadcom NetXtreme 기가비트 이더넷 서버 어DB터

Broadcom NetXtreme 기가비트 이더넷 서버 어댑터를 설치하고 WOL(Wake On LAN)이 활성화되면 시스템의 연결 속도는 10/100Mbps 입니다. Broadcom NetXtreme 기가비트 서버 어댑터는 WOL 이 활성화되고 Microsoft® Windows® 2000 Server 인 시스템이 Advanced Server 최대 절전 상태인 경우, 10/100Mbps 링크만 지원합니다.

운영 체제가 로드되고 올바른 드라이버가 설치된 경우 지원되는 연결 속도는 10/100/1000Mbps 입니다. WOL 지원이 필요한 경우 Broadcom NetXtreme 기가비트 서버 어댑터를 자동 처리 모드에서 10/100/1000 링크 파트너에 연결할 것을 권장합니다.

시스템 관리 포트가 없는 시스템은 하나의 이더넷 포트에서만 WOL을 지원합니다. 이를 위해 내장된 NIC 를 사용하는 경우, NIC I 커넥터를 사용해야 합니다.

Broadcom NetXtreme 기가비트 5703 이더넷 어댑터에서는 WOL 을 지원하지 않습니다.

마이크로프로세서 특징

시스템에 장착된 Intel® Xeon™ 마이크로프로세서 MP 는 마이크로프로세서 성능을 한 층높일 수 있는 NetBurst 마이크로아키텍처 및 하이퍼 스레딩 기술을 제공합니다. 하이퍼 스레드 기술을 이용하면 하나의 물리적 마이크로프로세서를 운영 체제와 응용프로그램에서 두 개의 논리적 프로세서로 나타내줍니다. 또한 하이퍼 스레드 기술을 이용하면 각 마이크로프로세서가 하드웨어 공유 자원을 사용하여 동시에 다중 작업을 수행할 수 있습니다.

마이크로프로세서에 포함된 신기술 특징은 다음과 같은 멀티스레드 작업에 적용됩니다:

-시스템성능향상
- 시스템의 반응 및 응답 시간 개선
- 시스템에서 지원 가능한 사용자 수 증대
- 시스템이 동시에 실행할 수 있는 처리량 중대

System Setup 프로그램 기본 화면의 CPU Information 옵션은 시스템의 다른 프로세서에 대한 정보 (속도, 캐쉬 크기 등) 를 표시합니다. 마이크로프로세서 정보 가 표시되면 Logical Processor 옵션 설정을 변경하여 하이퍼 스레드 기술을 활성화하거나 비활성화할 수 있습니다 (기본값 Enabled).

하이퍼 스레드 기술에 대한 자세한 내용은 developer.intel.com 에 있습니다.

시스템 특징

시스템에는 다음과 같은 새로운 기능이 포함됩니다.

- 533MHz의 전면 버스 속도 (FSB), 최소 2.0GHz의 내부 작동 속도 및 512KB의 내부 캐쉬를 보유한 Xeon 마이크로프로세서 2 개

주: 시스템에서는 서로 다른 전면 버스를 가진 마이크로 프로세서를 지원하지 않습니다.

• PC-2100 등록 266 MHz DDR SDRAM 메모리 모듈.

콘솔 재지정 특수 키 기능 구성

표 6-1 에는 특수키 또는 기능을 나타내는 추가 ANSI 이스케이프 문자열이 나와 있습니다. 콘솔 재지정 및 특수키 기능 구성에 대한 자세한 정보는 사용자 설명서의 "콘솔 재지정"을 참조하십시오.

주: 표 6-1 에 나온 ANSI 이스케이프 문자열 키 조합은 대소문자를 구분합니다.

예를 들면, 문자를 만들려면 를 누른 다음, + > 를 눌러야 합니다.

표 6-1. 추가 ANSI 이스케이프 문자열

키지원되는 문자열터미널 에뮬레이션
< 흙>	< h> ANSI
	< k> ANSI
	< + > ANSI
	< - >	ANSI
	< ? >	ANSI
	</ >	ANSI
	< [ > < z >	ANSI

시스템 메모리 특징

본 시스템에는 현재 작동하는 메모리 냉크에 과도한 단일 비트 오류가 발생하면 페일오버 메모리를 시스템에 제공하는 중복 메모리 기능이 있습니다. 페일오버는 시스템을 중지하거나 재시작하지 않아도 발생합니다. 이 기능은 System Setup 프로그램에서 활성화할 수 있습니다. System Setup 프로그램에 대한 자세한 내용은 사용 설명서를 참조하십시오.

System Setup 프로그램에서 Redundant Memory 옵션을 활성화하려면 시스템의 모든 메모리 슬롯을 장착하고 모든 메모리 모듈이 동일한 유형과 크기여야 합니다.

중복 메모리 옵션은 장착된 메모리 뱙크의 개수와 동일한 메모리 모듈이 각 뱙크에 설치되어 있는지에 따라 다양합니다:

• Disabled 한 개 이상의 백크라도 비어있는 경우 또는 모든 메모리 모듈의 유형과 크기가 동일하지 않은 경우
• Disabled 및 Spare Bank Enabled 유형과 크기가 동일한 메모리 모듈이 세 개의 메모리 뱙크에 모두 장착되어 있는 경우
