MANUAL DE USUARIO PowerEdge 2650 DELL

Actualización de la información

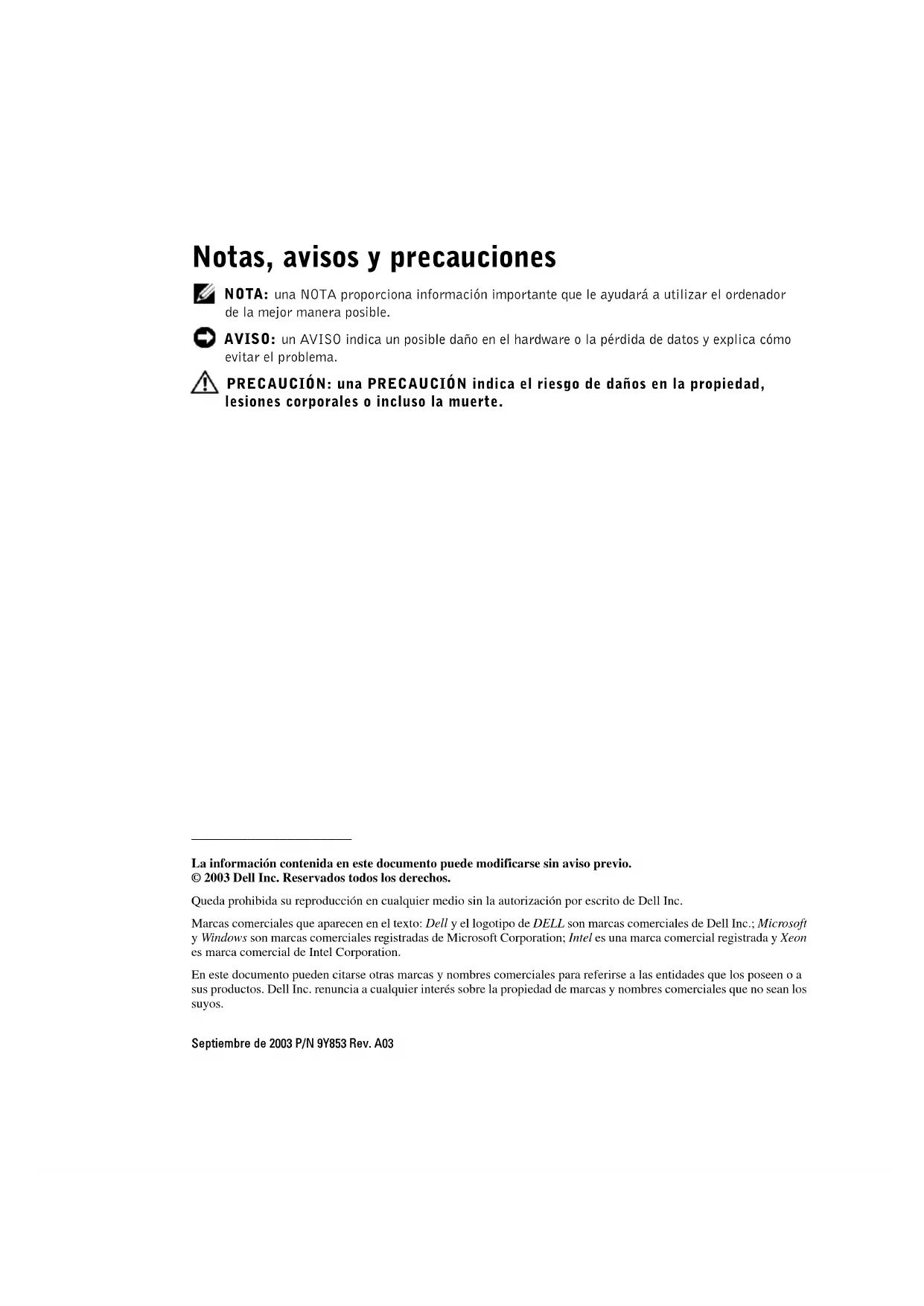

Notas, avisos y precauciones

NOTA: una NOTA proporciona información importante que le ayudará a utilizar el ordenador de la mejor manera posible.

AVISO: un AVISO indica un posible daño en el hardware o la pérdida de datos y explica cómo evitar el problema.

PRECAUCIÓN: una PRECAUCIÓN indica el riesgo de daños en la propiedad, lesiones corporales o incluso la muerte.

La información contenida en este documento puede modificarse sin aviso previo. © 2003 Dell Inc. Reservados todos los derechos.

Queda prohibida su reproducción en cualquier medio sin la autorización por escrito de Dell Inc.

Marcas comerciales que aparecen en el texto: Dell y el logotipo de DELL son marcas comerciales de Dell Inc.; Microsoft y Windows son marcas comerciales registradas de Microsoft Corporation; Intel es una marca comercial registrada y Xeon es marca comercial de Intel Corporation.

En este documento pueden citarse otras marcas y nombres comerciales para referirse a las entidades que los poseen o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.

Septiembre de 2003 P/N 9Y853 Rev. A03

En este documento se proporciona información actualizada sobre los siguientes temas relacionados con el sistema:

• Instalación del soporte de alivio de tensión del cable SCSI
• Conectores de la placa base para los módulos de memoria
• Directrices para la instalación de tarjetas de expansión
• Instalación de la tarjeta secundaria de plano posterior SCSI
• Adaptador de servidor Broadcom NetXtreme Gigabit Ethernet
• Características del microprocesador
• Características del sistema
• Funciones de tecla especiales de redirección de consola
• Características de la memoria del sistema

Instalación del soporte de alivio de tensión del cable SCSI

1 Apague el sistema, incluidos todos los dispositivos periféricos conectados, y desenchúfelo de la toma de corriente eléctrica.

2 Asegúrese de que el sistema esté lo más atrás posible en el estante.

3 Conecte los cables SCSI al sistema antes de conectar los cables de E/S.

NOTA: para utilizar el soporte de alivio de tensión, sólo es posible conectar dos cables SCSI a cada ranura de E/S a la vez. Los cables no deben apilarse uno encima del otro, sino que deben colocarse uno junto al o formando una diagonal entre sí.

4 Instale el soporte de alivio de tensión en la parte posterior del sistema.

a Inserte los extremos de las tres partes largas del soporte de alivio de tensión en los tres orificios correspondientes del soporte de la guía (consulte la figura 7-1).
b Apriete el tornillo de mariposa cautivo que se encuentra en la parte posterior del sistema (consulte la figura 7-1).

5 Conecte los cables de E/S a la parte posterior del sistema.

Para obtener información sobre el tendido de cables del sistema, consulte la Guía de instalación del estante.

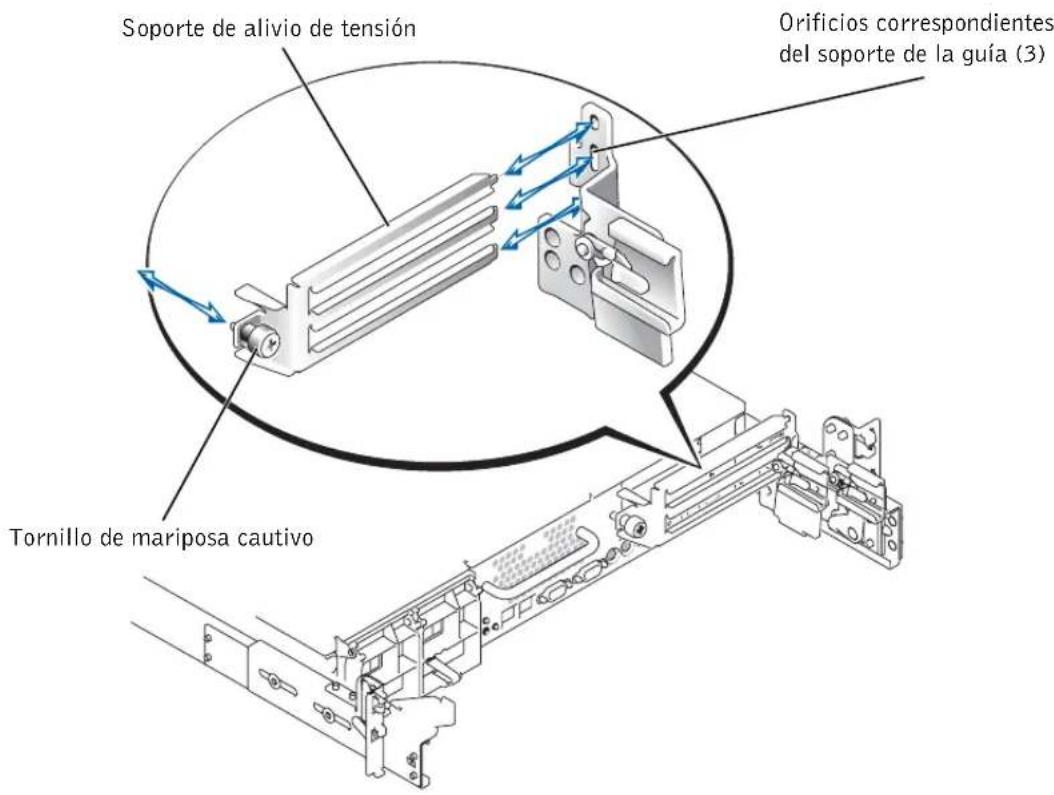

Figura 7-1. Instalación del soporte de alivio de tensión

Soporte de alivio de tensión Orificios correspondientes del soporte de la guía (3) Tornillo de mariposa cautivo

Conectores de la placa base para los módulos de memoria

Consulte la figura 7-2 para ver la ubicación y la descripción actualizada de los conectores del módulo de memoria de la placa base.

Para obtener información sobre los conectores de la placa base, consulte la Guía de instalación y solución de problemas.

Figura 7-2. Conectores de la placa base para los módulos de memoria

Directrices para la instalación de las tarjetas de expansión

• No instale tarjetas de expansión de longitud completa en la ranura 1.
• Puede instalar tarjetas de expansión de diferentes velocidades en el mismo bus; no obstante, el bus funcionará a la velocidad más baja que admitan las tarjetas de dicho bus. Consulte la figura A-4 de la Guía de instalación y solución de problemas para identificar los buses y las ranuras de las tarjetas de expansión.

Instalación de la tarjeta secundaria de plano posterior SCSI

AVISO: antes de instalar la tarjeta secundaria de plano posterior SCSI, realice una copia de seguridad de los datos para evitar su pérdida.

Para que la tarjeta de plano posterior SCSI funcione en una configuración fraccionada 2/3, debe instalar una tarjeta secundaria. Para obtener más información sobre la instalación de la tarjeta secundaria de plano posterior SCSI, consulte la Guía de instalación y solución de problemas.

Adaptador de servidor Broadcom NetXtreme Gigabit Ethernet

Cuando se instala un adaptador de servidor Broadcom NetXtreme Gigabit Ethernet y se activa “wake on LAN” (WOL), la velocidad de conexión del sistema es de 10/100 Mbps. El adaptador de servidor Broadcom NetXtreme Gigabit sólo admite enlaces a 10/100 Mbps cuando se activa WOL y el sistema está en modo de hibernación de Microsoft® Windows® 2000 Server y Advanced Server.

Cuando se carga el sistema operativo y se instalan los controladores correctos, la velocidad de conexión admitida es de 10/100/1.000 Mbps. Cuando se precise el soporte de WOL, se recomienda conectar el adaptador de servidor Broadcom NetXtreme Gigabit a un interlocutor de enlace de 10/100/1.000 en modo de negociación automática.

WOL sólo se admite en un puerto Ethernet del sistema, lo cual no incluye el puerto de administración del sistema. Si está utilizando una NIC integrada para este fin, debe utilizar el conector NIC 1. WOL no se admite en adaptadores Broadcom NetXtreme Gigabit 5703 Ethernet.

Características del microprocesador

Los microprocesadores Intel ^® Xeon ^™ del sistema proporcionan una microarquitectura NetBurst y tecnología Hyper-Threading para incrementar significativamente el rendimiento del microprocesador. Hyper-Threading permite que un microprocesador físico aparezca como dos procesadores lógicos para el sistema operativo y para los programas de aplicaciones. Hyper-Threading también permite que cada microprocesador ejecute simultáneamente varias tareas utilizando los recursos de hardware compartidos.

Estas nuevas características tecnológicas del microprocesador proporcionan las ventajas siguiente para las tareas multiproceso:

• Mayor rendimiento del sistema
• Mayor tiempo de reacción y respuesta del sistema
• Mayor número de usuarios que puede admitir un sistema
• Mayor número de transacciones que el sistema puede ejecutar simultáneamente

La opción CPU Information (Información de CPU) de la pantalla principal del programa de configuración del sistema muestra información sobre los diferentes procesadores (velocidad, tamaño de caché, etc.). Una vez que aparezca la información del microprocesador, puede activar o desactivar Hyper-Threading cambiando el valor de la opción Logical Processor (Procesador lógico). El valor predeterminado es Enabled (Activado).

Encontrará información adicional sobre la tecnología Hyper-Threading en developer.intel.com.

Características del sistema

El sistema contiene las siguientes características nuevas:

- Hasta dos microprocesadores Xeon con una velocidad de bus frontal de 533 MHz, una velocidad de ejecución interna de al menos 2 GHz y una caché interna de al menos 512 KB.

NOTA: el sistema no admite microprocesadores con buses frontales diferentes.

- Módulos de memoria SDRAM DDR de 266 MHz registrados para PC-2100.

Funciones de tecla especiales de redirección de consola

En la tabla 7-1 se enumeran las secuencias de escape ANSI adicionales que representan una función o tecla especial. Para obtener información adicional sobre la redirección de consola y la configuración de las funciones de tecla especiales, consulte “Redirección de la consola” en la Guía del usuario.

NOTA: en las combinaciones de teclas de las secuencias de escape ANSI que se incluyen en la tabla 7-1 se distingue entre mayúsculas y minúsculas. Por ejemplo, para generar el carácter debe pulsar y <+>.

Tabla 7-1. Secuencias de escape ANSI adicionales

Teclas Secuencia compatible Emulación de terminal
	ANSI
	ANSI
	<+ > ANSI
	<-> ANSI
	ANSI	ANSI
	ANSI
	<|>	ANSI

Características de la memoria del sistema

La memoria incorpora memoria redundante, que proporciona al sistema un banco de memoria de recuperación tras fallo cuando se producen demasiados errores de un solo bit. Esta recuperación tras fallo se produce sin necesidad de detener o reiniciar el sistema. Puede activar esta característica en el programa de configuración del sistema. Para obtener más información sobre el programa de configuración del sistema, consulte la Guía del usuario.

Para activar la opción Redundant Memory (Memoria redundante) en el programa de configuración del sistema, todas las ranuras de memoria deben estar ocupadas y todos los módulos de memoria deben ser del mismo tipo y tamaño.

Las opciones de memoria redundante varían según el número de bancos de memoria ocupados y según si se han instalado módulos de memoria idénticos en cada banco:

• Disabled (Desactivado): uno o más bancos no están ocupados, o bien no todos los módulos de memoria son del mismo tipo y tamaño.
• Disabled (Desactivado) y Spare Bank Enabled (Banco auxiliar activado): los tres bancos de memoria están ocupados con módulos de memoria del mismo tipo y tamaño.
