사용 설명서 VC520 Pro AVer

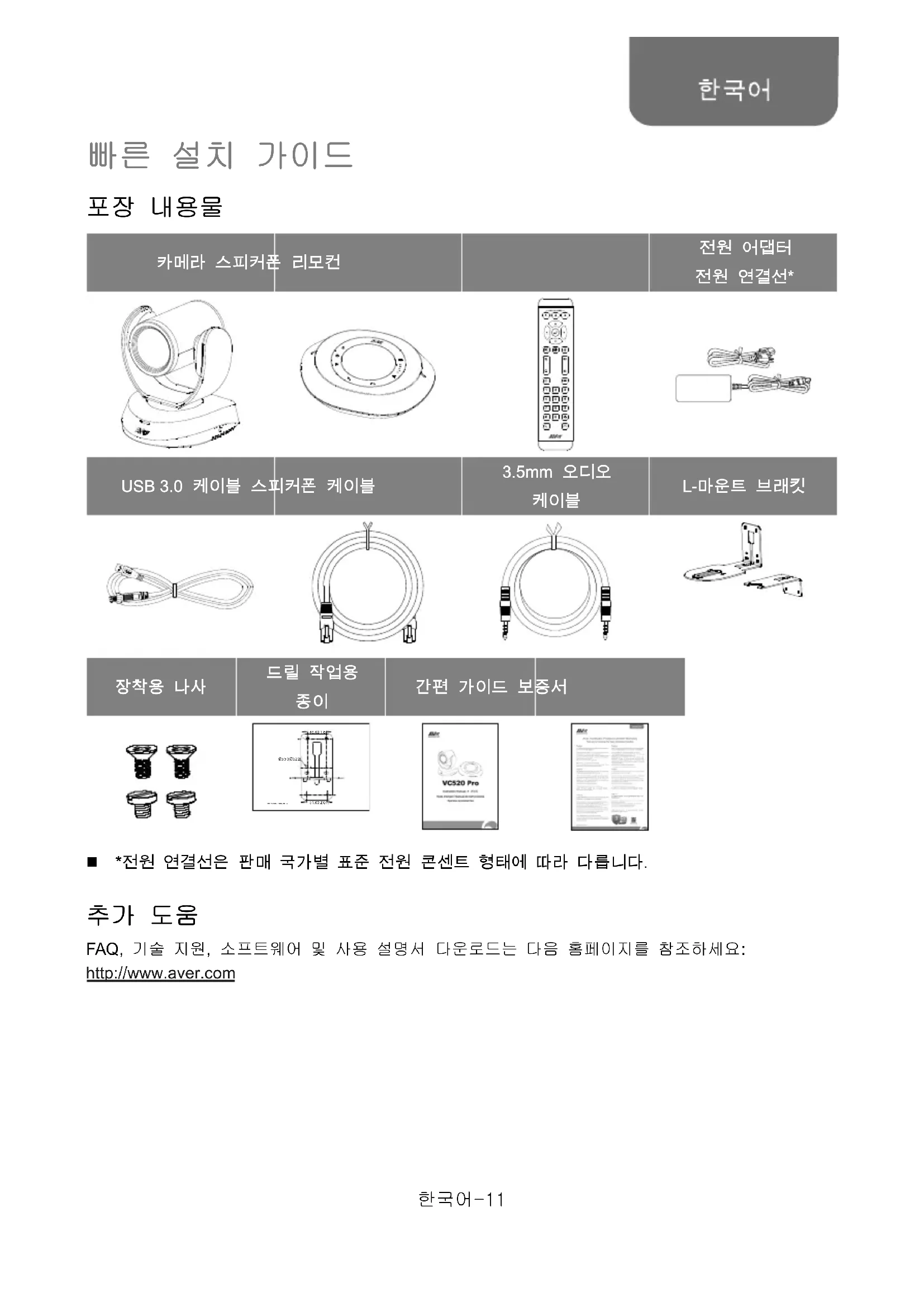

카메라 스피커폰 리모컨 전원 어댑터 전원 연결선*

USB 3.0 케이블 스피커폰 케이블 3.5mm 오디오 L-마운트 브래킷

*전원 연결선은 판매 국가별 표준 전원 콘센트 형태에 따라 다릅니다.

FAQ, 기술 지원, 소프트웨어 및 사용 설명서 다운로드는 다음 홈페이지를 참조하세요: http://www.aver.com 한국어-12

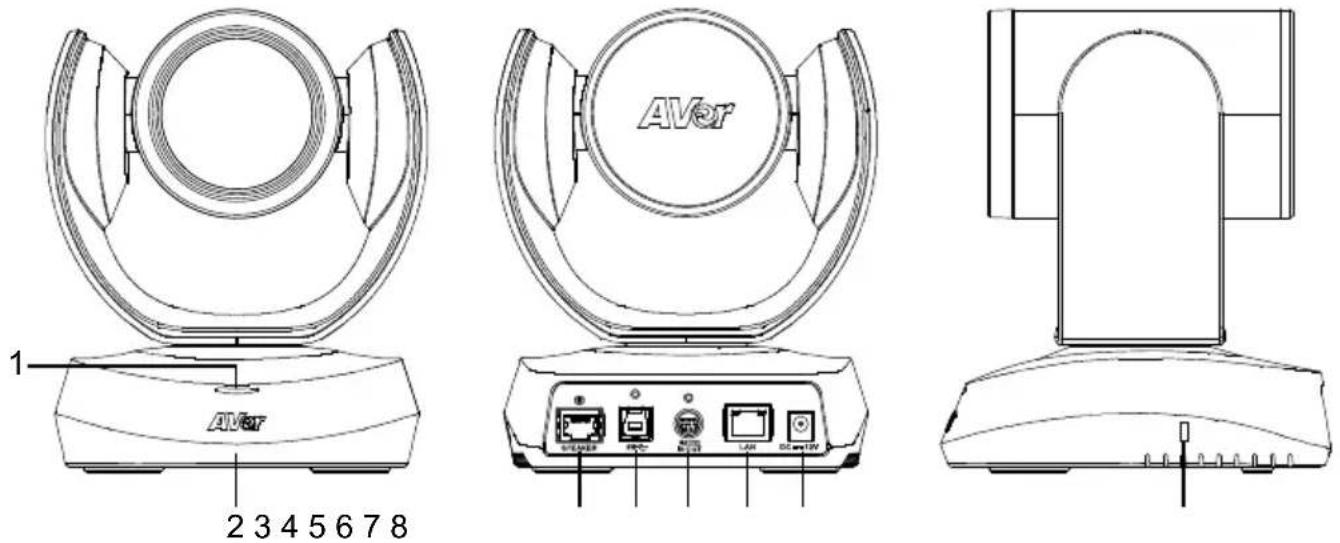

1 상태 LED 5 RS232 IN/OUT 포트 2 IR 센서 6 이더넷 포트 3 스피커폰 포트 (청색 케이블) 7 DC 12V 전원 잭 4 USB3.1 타입 B 포트 8 켄싱턴 락

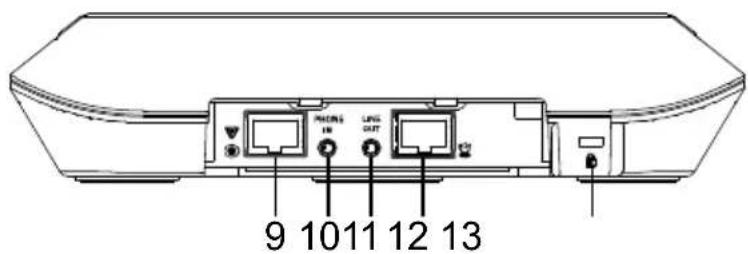

9 스피커폰 포트 (스피커폰 및 마이크 연결 연장용/ 적색 케이블)

라인 OUT 포트 카메라 포트 (청색 케이블) 켄싱턴 락 10 전화 IN 포트 한국어-13

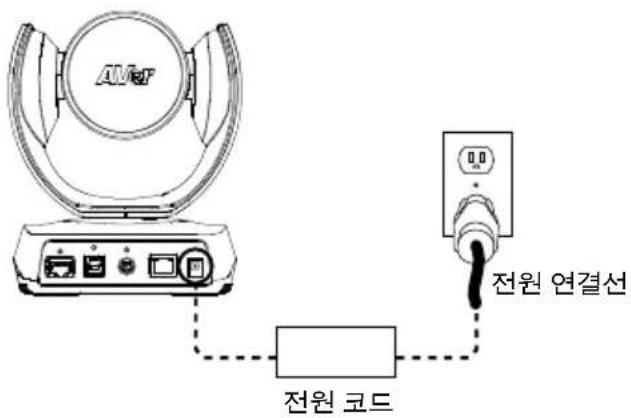

1. 카메라를 전원 콘센트에 연결합니다.

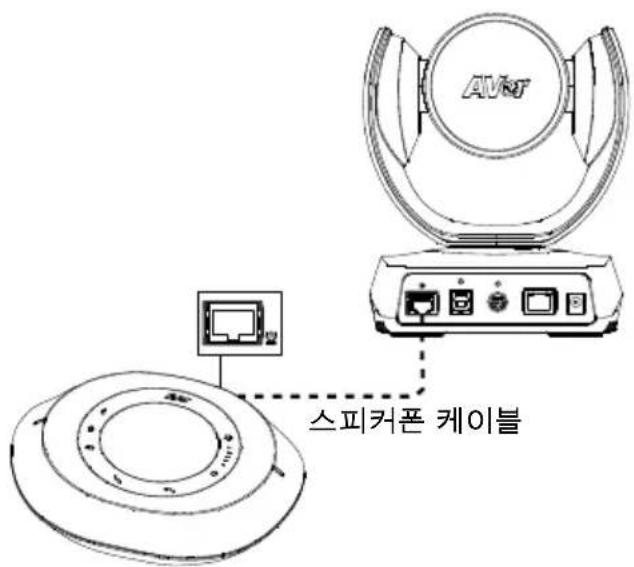

2. 제품에 포함되어 있는 호환 케이블을

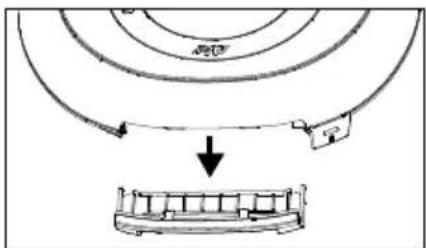

사용해 카메라를 스피커폰에 연결합니다. [참고] 스피커폰과 카메라 포트는 모두 청색으로 표시되어 있습니다. 스피커폰 케이블을 연결하려면 먼저 스피커폰의 후면 커버를 열어야 합니다.

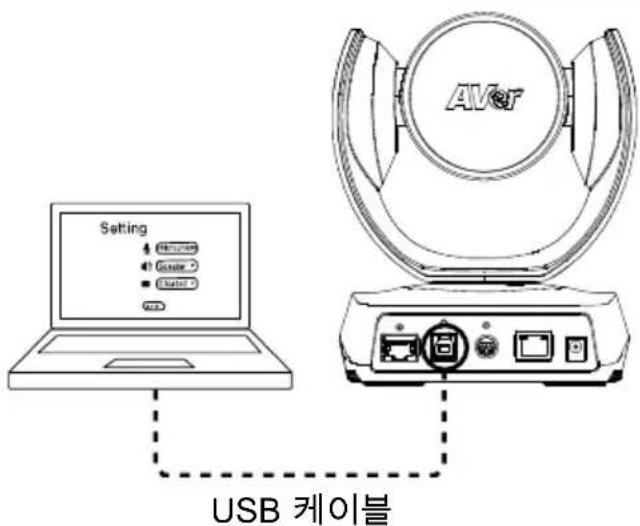

[참고] 제품에 들어 있는 USB 3.0 케이블을 사용하세요. USB 케이블 한국어-14

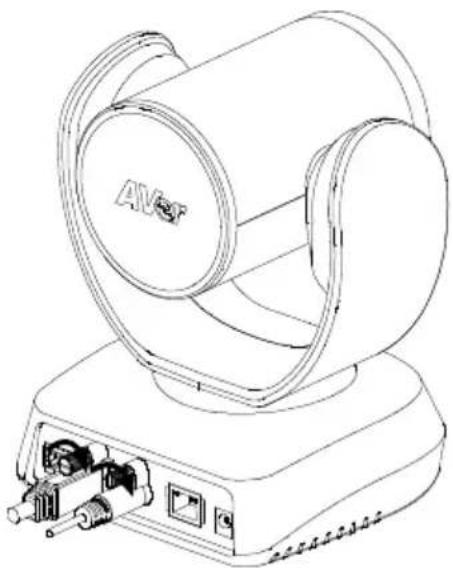

그 외 필요한 케이블을 연결합니다. [참고] USB 와 RS232 케이블은 나사를 사용해 단단히 고정시켜야 합니다. 케이블을 고정하기 전에 케이블이 카메라에 올바로 연결되어 있는지 확인하세요.

• AVer PTZApp 이 필요한 기능 **VC520 Pro 를 지원하지 않습니다

Camera Select 카메라가 하나만 있고 아무 설정도 할 필요가 없는 경우 기본값은 카메라 1 입니다. 만일 리모컨에서 카메라 2 또는 3 을 눌러도 카메라를 제어 할 수 없는 경우 리모컨의 카메라 1 을 다시 누르십시오.

1 초간 누르면 스마트 프레이밍 기능을 자동과 수동 사이에서 전환 할 수 있습니다.

[참고] 회의에서 참가자는 얼굴 인식을 위해 카메라를 향해야합니다. 측면이 감지되지 않습니다. 자세한 내용은 사용 설명서를 참조하십시오.

리모콘의 버튼을 1 초 동안 누르면 WDR 기능을 켜거나 끌 수 있습니다.

5. L 자형 브래킷에 있는 구멍을 통해 케이블을 통과시킨 다음, 케이블을 해당 연결 포트에

6. 나사(제품에 포함)를 사용해 카메라를 L자형 브래킷에 고정합니다.

이 장치를 사용하려면 컴퓨터가 필요합니다. 1 단계: Zoom, Microsoft

Lync™, Vidyo, vMix, WebRTC, Wirecast, XSplit 등 동영상 협업 애플리케이션을 실행합니다. 2 단계: 애플리케이션에서 CAM520 Pro 를 기본 카메라 장치로 설정합니다(자세한 사항은 해당 애플리케이션 셋업 가이드를 참조하세요). 3 단계: 화상 전화 통화를 준비합니다. [참고] CAM520 Pro 는 플러그앤플레이 컨퍼런스 카메라입니다. 시스템에는 별도 드라이버가 필요 없습니다. 고급 설정과 펌웨어 업데이트를 위해 AVer PTZApp 을 다운로드하세요. 웹 브라우저에서 카메라 셋업하기 CAM520 Pro 에는 IP 스트리밍용 이더넷 포트가 있어 관리자가 인터넷 연결을 통해 원격으로 카메라를 제어하고 설정할 수 있습니다. 또한, CAM520 Pro 는 RTSP 와 RTMP 기능도 지원합니다. 자세한 사항은 사용 설명서를 참조하거나 당사 기술 지원팀에 문의하세요.

1. CAM520 Pro 에 인터넷이 연결되어 있는지 확인합니다.

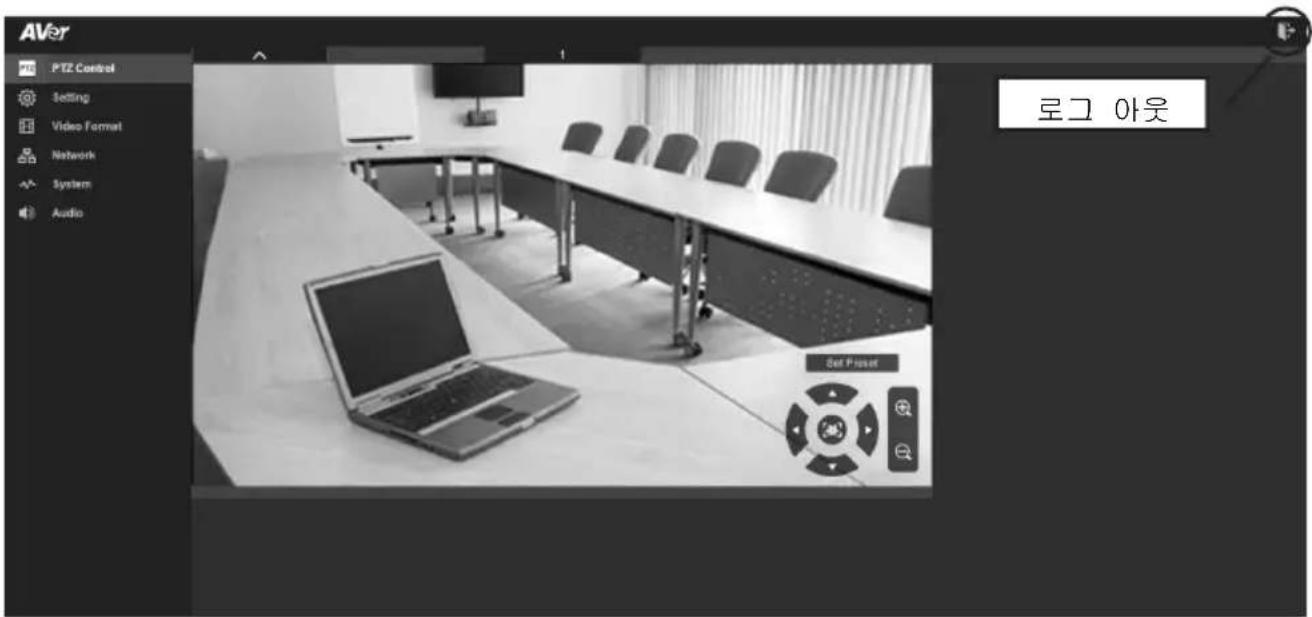

2. 브라우저를 열고 카메라의 IP 주소를 입력합니다.

[참고] 지원 브라우저: Chrome: 버전 76.x 이상 Firefox: 버전 69 이상 IE: 지원하지 않음 카메라의 기본 설정 IP 주소는 192.168.1.168 입니다. “AVer IP Finder” 앱을 사용해 카메라를 찾으셔도 됩니다(“AVer IP Finder 이용해 카메라 찾기” 섹션을 참조하세요).

3. 로그인 화면이 표시되면 암호를 입력하세요(기본 설정 엄호는 aver4321 입니다).

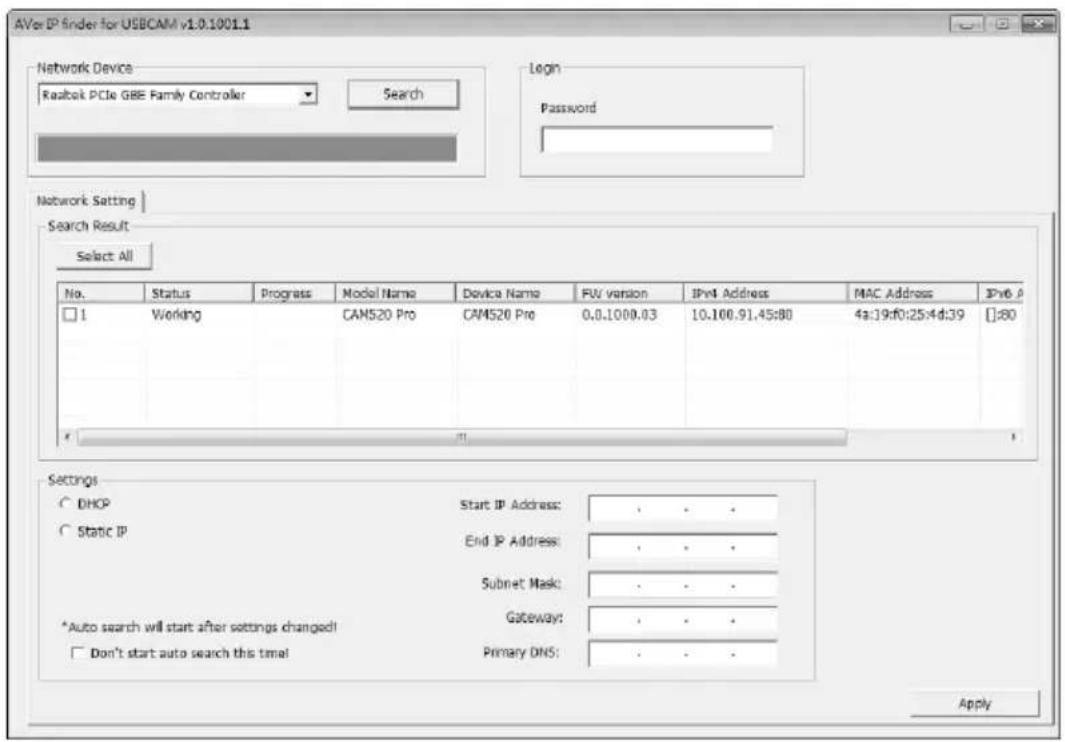

한국어-17 AVer IP Finder 이용해 카메라 찾기 카메라의 IP 주소를 찾으려면 AVer IP Finder 애플리케이션을 이용하세요. 아래 방법에 따라 카메라의 IP 주소를 찾으면 됩니다.

1. http://www.aver.com/download-center에서 IP Finder를 다운로드합니다.

2. IP Finder를 실행합니다.

3. “Search”(검색)를 클릭하면 이용 가능한 장치들이 모두 화면에 표시됩니다.

4. 목록에서 카메라를 선택합니다. IP 주소의 해당 필드가 표시됩니다.

5. 카메라의 IP 주소를 변경하려면 “DHCP” 또는 “Static IP”를 선택합니다.

DHCP는 로컬 동적 IP 서버에서 IP 주소를 가져옵니다. Static IP(정적 IP)의 경우 사용자가 IP 주소를 직접 입력할 수 있습니다. “Apply”(적용)를 클릭해 설정을 카메라에 적용합니다. 로그인 암호가 필요합니다(기본 설정 암호는 aver4321입니다. 웹 액세스 패스워드와 동일합니다).

6. “Search”(검색) 버튼을 클릭해 카메라를 다시 스캔합니다.

7. 목록에서 카메라의 IP 주소를 더블클릭하면 브라우저를 통해 카메라에 연결됩니다.

[참고] If IP Finder가 카메라를 찾지 못하는 경우 다음 방법으로 확인해 보세요: 카메라에 이더넷이 올바로 연결되어 있는지 확인합니다. 카메라와 PC(IP Finder)가 같은 LAN 구간 상에 있는지

한국어-18 AVer PTZApp 설치하기 AVer PTZApp 을 이용해 카메라의 매개변수를 구성할 수 있습니다. http://www.aver.com/download-center 에서 AVer PTZApp 을 다운로드합니다. 다운로드가 완료되면 파일을 더블클릭한 후 화면에 표시되는 지시 사항에 따라 설치를 완료하면 됩니다. AVer PTZApp 사용하기

1. AVer PTZApp 설치가 완료되면 AVer PTZApp

아이콘을 더블클릭해 앱을 실행합니다.

2. 화상 통화 중에는 AVer PTZApp 을 사용해

카메라의 팬하기, 기울이기, 줌인/줌아웃하기 등 기능을 사용하고 백라이트 기능 켜기/끄기, 카메라 홈 또는 대기 모드 프리셋 포인트 설정하기 등의 기능을 사용할 수 있습니다. 자세한 사항은 사용 설명서를 참조하세요.

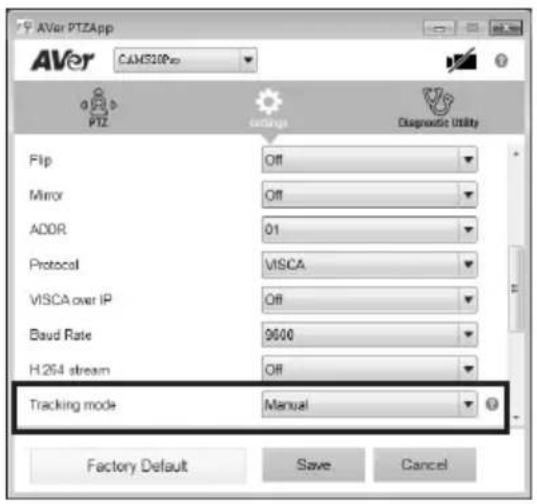

3. 추적 모드: 사람 얼굴을 자동 감지해 모든 회의

참석자들이 가장 잘 보이는 설정을 찾는 SmartFrame 기능입니다. SmartFrame 기능 상태는 AVer PTZApp 에서 변경할 수 있습니다. AVer PTZApp 에서 “Settings”(설정) > “Tracking mode”(추적 모드) > “Auto frame/Manual frame/off”(자동 프레임/수동 프레임/끄기)를 차례로 선택하면 됩니다.

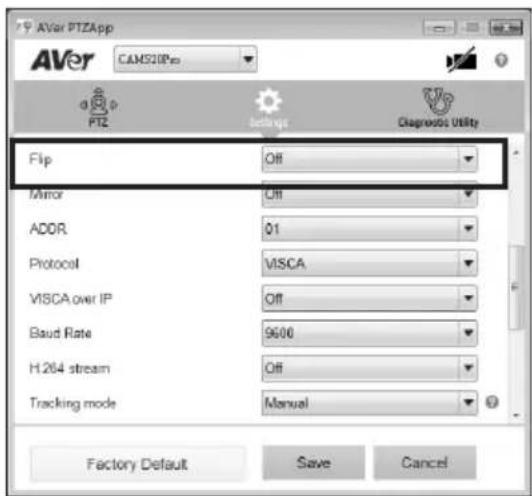

4. Flip(뒤집기): 카메라가 위아래가 바뀌어 설치되어

있는 경우 AVer PTZApp 에서 "Flip"(뒤집기) 기능을 사용하면 화면이 정상적으로 표시됩니다.

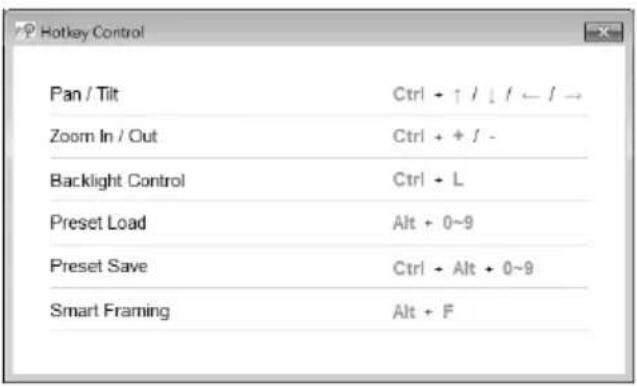

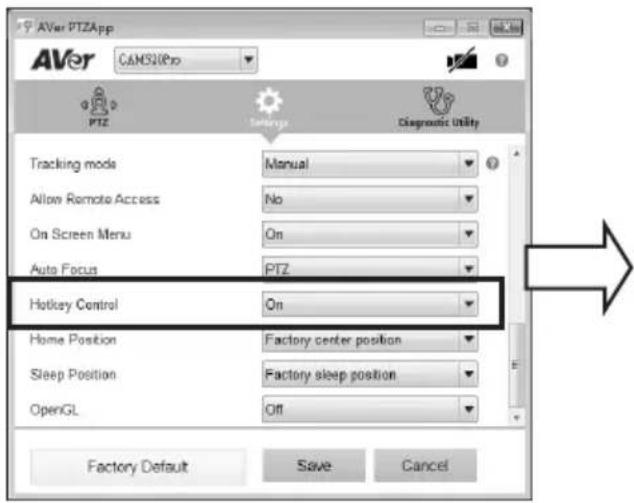

5. Hotkey Control(핫키 제어): Hotkey Control 기능을 활성화하면 카메라 동작과 백라이트를

키보드로 제어할 수 있습니다. 기본 설정은 비활성(Off) 상태입니다.

PTZ 모드에서 마우스를 PTZ 제어 버튼 위로 가져가면 핫키

PTZApp 설치 후 핫키 기능을 활성화해 두면 다음에 PC 를 재부팅했을 때 PTZApp 이 자동 실행됩니다. 따라서 PTZApp 이 시스템 트레이에서 자동 실행되기 때문에 핫키 명령을 모두 사용할 수 있습니다. 한국어-20

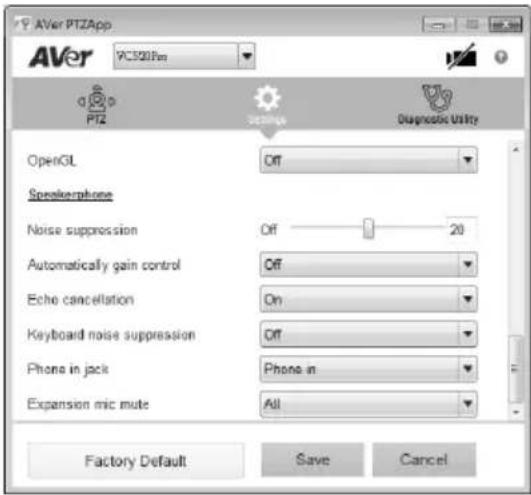

6. 스피커폰: 스피커폰 기능 파라미터를 설정합니다.

- Noise suppression(소음 억제): 주변 소음을

- Automatically gain control(자동 게인값 제어): 자동 게인값 제어 기능을 켭니다/끕니다. - Echo cencellation(에코 캔슬레이션): 에코 상황을 활성화/비활성화합니다. - Keyboard noise suppression(키보드 소음 억제): 키보드 소음 감소 기능을 켭니다/끕니다. - Phone in jack(전화 IN 포트) 전화 IN: 휴대전화를 전화 IN 포트에 연결하는 경우 “Phone in” 옵션을 선택하셔야

3.5mm microphone only(3.5mm 마이크만): 스피커폰은 (전화 IN 포트에 연결된) 외부 마이크에서 수신되는 소리를 원격 사이트로

3.5 mm microphone mix in(3.5mm 마이크

믹스): 스피커폰은 (전화 IN 포트에 연결된) 외부 마이크와 스피커폰에서 수신되는 소리를 원격 사이트로 전송합니다. - Expansion mic mute(확장 마이크 음소거) All(전체): 연결된 스피커폰을 모두

Individual(개별): 스피커폰을 개별적으로 음소거하며 확장 연결된 스피커폰은 음소거하지 않습니다. ©2020 AVer Information Inc. All rights reserved. 이 객체에 대한 모든 권리는 AVer Information Inc.에 있습니다. AVer Information Inc.의 사전 서면 허가 없이는 어떠한 형식이나 수단으로도 복제하거나 전송할 수 없습니다. 모든 정보 또는 사양은 사전 통보 없이 변경 될 수 있습니다.

A급 기기 (업무용 방송통신기자재) 이 기기는 업무용(A 급) 전자파적합기기로서 판 매자 또는 사용자는 이 점을 주의하시기 바라 며, 가정외의 지역에서 사용하는 것을 목적으로
