РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ VC520 Pro AVer

Краткое руководство по установке

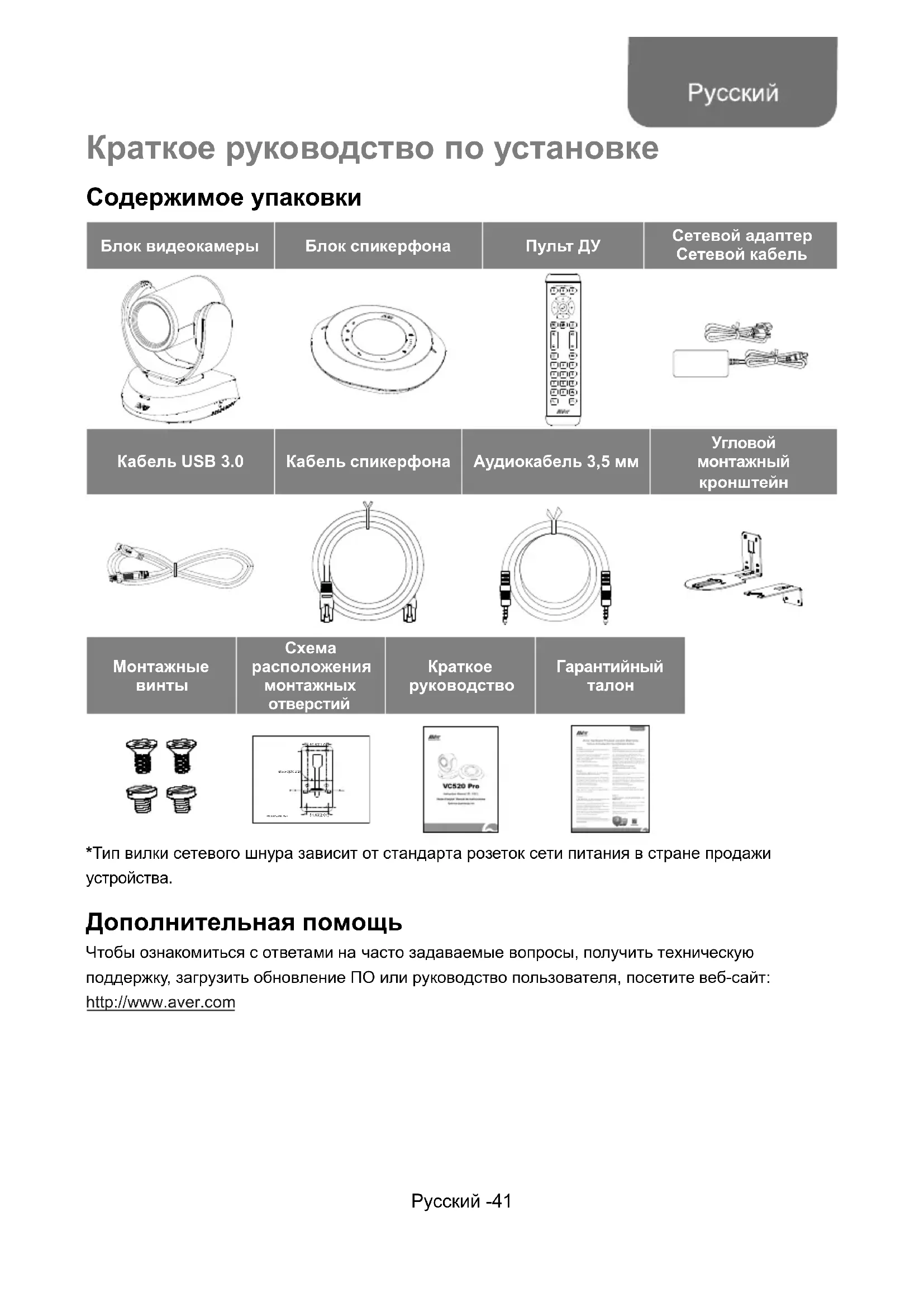

Содержимое упаковки

Блок видеокамеры	Блок спикерфона	Пульт ДУ	Сетевой адаптерСетевой кабель
Кабель USB 3.0	Кабель спикерфона	Аудиокабель 3,5 мм	Угловой монтажный кронштейн
Монтажные винты	Схема расположения монтажных отверстий	Краткое руководство	Гарантийный талон

*Тип вилки сетевого шнура зависит от стандарта розеток сети питания в стране продажи устройства.

Дополнительная помощь

Чтобы ознакомиться с ответами на часто задаваемые вопросы, получить техническую поддержку, загрузить обновление ПО или руководство пользователя, посетите веб-сайт: http://www.aver.com

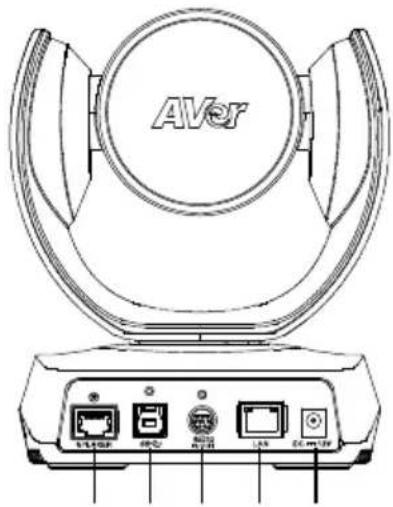

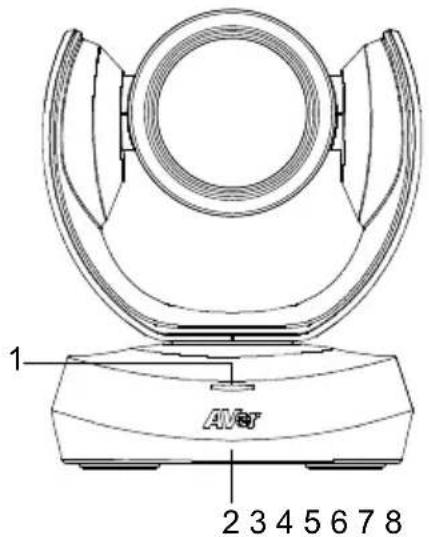

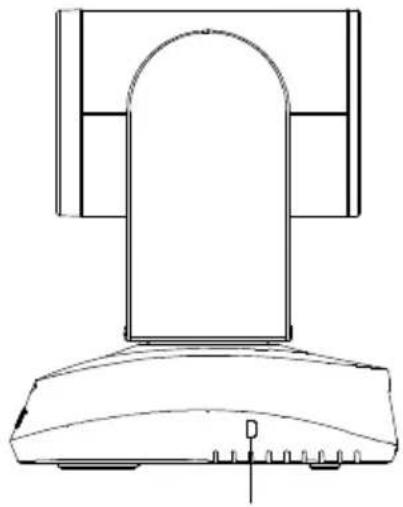

Основные компоненты

1 AVMe 2 3 4 5 6 7 8

AVer

1 ЖК-индикатор статуса

5 Порт ввода/вывода RS232

2 ИК-датчик

6 Разъем Ethernet

3 Разъем спикерфона (Синий кабель)

7 Разъем питания 12 В пост. тока

4 Разъем USB3.1 Type B

8 Замок Кенсингтона

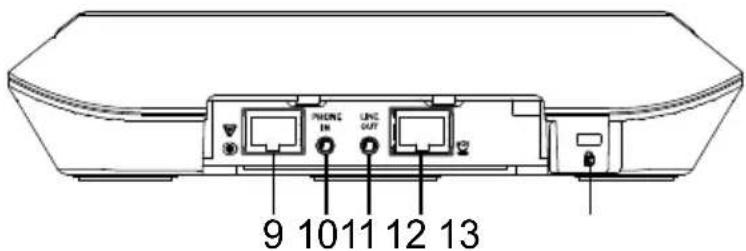

PHONE EN UPC OUT 9 10 11 12 13

9 Разъем спикерфона

11 Линейный выход

(Для подключения

12 Разъем для камеры

дополнительного спикерфона

(Синий кабель)

и микрофона/ Красный кабель)

13 Замок Кенсингтона

10 Разъем Phone in

Установка

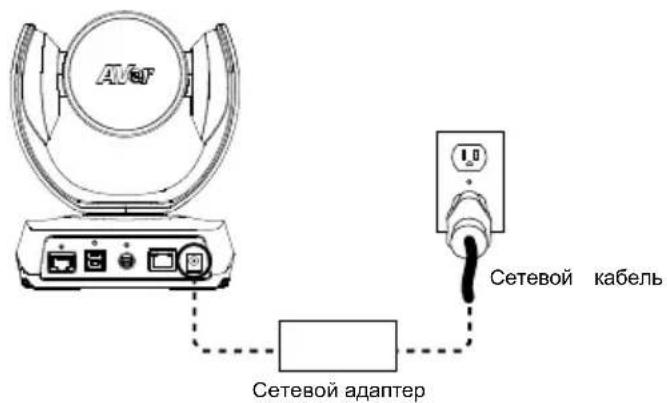

1. Подключите видеокамеру к розетке сети питания.

Airer Сетевой кабель Сетевой адаптер

1. Подключите камеру к спикерфону с помощью поставляемого в комплекте кабеля.

[Примечание]

■ Разъемы для подключения спикерфона и видеокамеры помечены синим цветом.

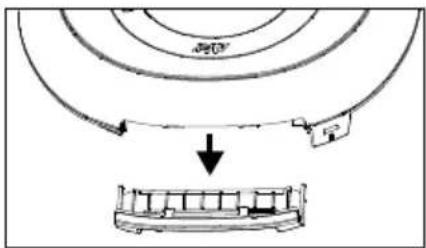

■ Для подключения кабеля спикерфона необходимо снять заднюю крышку спикерфона.

AV6T Кабель Блок спикерфоназ

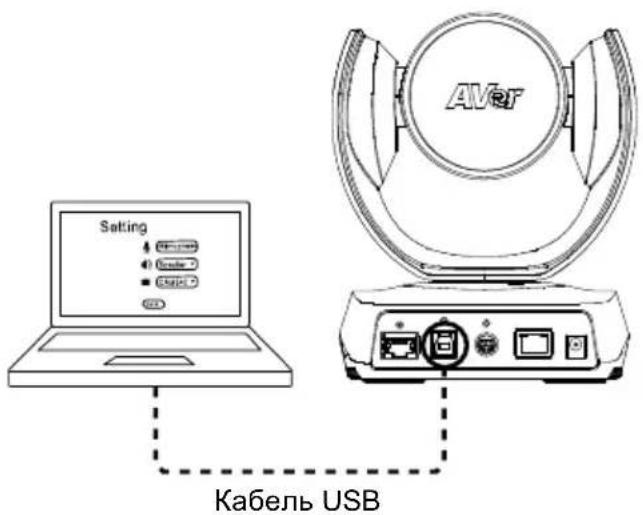

1. Подключите видеокамеру к компьютеру.

[Примечание] Используйте кабель USB 3.0, входящий в комплект принадлежностей.

Setting Кабель USB

4. Подключите другие необходимые кабели.

[Примечание]

■ Кабель USB и RS232 необходимо закрепить винтом.
■ Убедитесь, что кабель до конца вставлен в разъем камеры, прежде чем закреплять его

*Для данной функции требуется приложение AVer PTZApp

**Не поддерживается для VC520 Pro

■ Нажмите и удерживайте кнопку с номером"1", чтобы включить или выключить функцию WDR (широкий динамический диапазон).

■ Требуются батарейки ААА

■ Выбор камеры: Если у вас имеется только одна камера и вам не нужно выполнять какие-либо настройки, то по умолчанию используется камера 1. Если вы выберете камеру 2 или 3 на пульте ДУ, то обнаружите, что ваш пульт не может управлять вашей камерой. В этом случае, снова нажмите кнопку выбора камеры 1 на своем пульте ДУ.
■ Смарт-кадрирование: Нажмите и удерживайте кнопку в течение 1 секунды, чтобы переключить функцию смарт-кадрирования SmartFrame на автоматический или ручной режим. На экране появится сообщение (как показано на рисунке) для указания в автоматическом или ручном режиме.

[Примечание] Во время конференц-конференции участники должны быть лицом к камере для обнаружения лица. Боковое лицо не определяется. Обратитесь к руководству пользователя для получения более подробной информации

Настенный монтаж

1. Используя схему расположения монтажных отверстий, которая входит в комплект поставки, просверлите отверстие на стене, где пользователь хочет установить камеру.
2. С помощью винта закрепите часть □A углового монтажного кронштейна на стене.

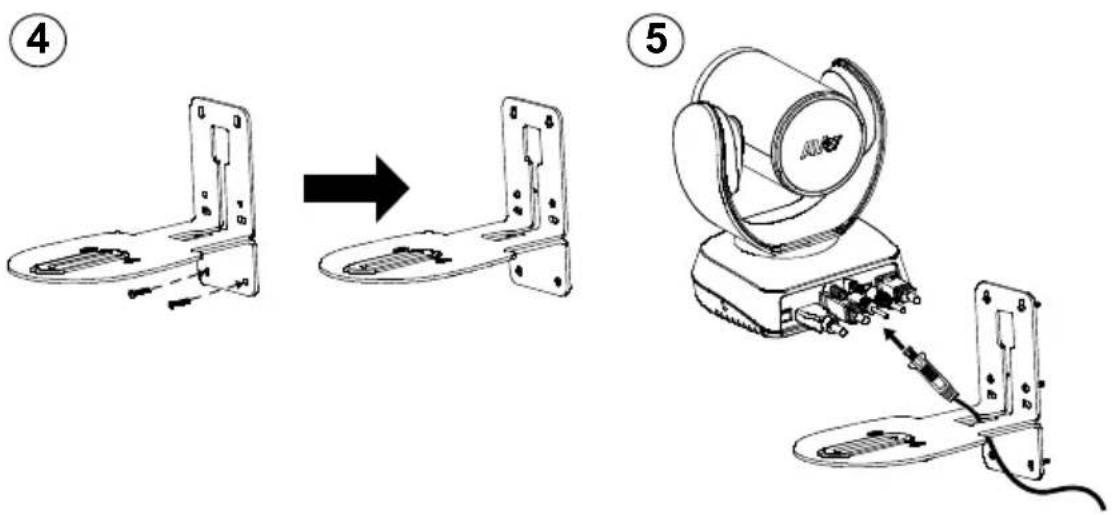

3. Затем полностью соберите части A + B углового монтажного кронштейна, используя винты (входят в комплект поставки).
4. Выполнив сборку углового монтажного кронштейна, закрепите его нижнюю часть на стене.
5. Пропустите кабели через отверстие на угловом монтажном кронштейне и подключите их к соответствующим соединительным разъемам камеры.
6. С помощью винтов (входят в комплект поставки) закрепите камеру на угловом монтажном кронштейне.

①23 46.00(1.8) 20.5 (300.29) 51.00(2.0) A B A B

Выполнение видеовызова

Для работы данного устройства требуется наличие компьютера

War 1: Откройте приложение для видеозвонков, например Zoom, Microsoft ^® Teams, Skype for Business, Skype, Google Hangouts, Intel ^® Unite ^™ , RingCentral, BlueJeans, V-Cube, LiveOn, CyberLink U Meeting ^® , TrueConf, Adobe Connect, Cisco WebEx ^® , Fuze, GoToMeeting ^™ , Microsoft ^® Lync ^™ , Vidyo, vMix, WebRTC, Wirecast, XSplit.

Шаг 2: В своем приложении задайте камеру CAM520 Pro в качестве основной (согласно описанию в руководстве по настройке приложения).

Шаг 3: Все готово для выполнения видеовызова.

[Примечание] Камера для проведения конференций CAM520 Pro подключается по принципу Plug-n-Play. Для подключения никаких специальных драйверов не требуется. Для выполнения расширенных настроек и обновления прошивки загрузите приложение AVer PTZApp.

Настройка камеры через веб-браузер

Камера CAM520 Pro имеет порт Ethernet для IP-передачи данных, посредством которого администраторы могут также удаленно управлять камерой и настраивать ее через Интернет. Кроме того, камера CAM520 Pro также поддерживает функции RTSP и RTMP. Дополнительные сведения см. в руководстве пользователя или обратитесь в нашу службу технической поддержки.

1. Убедитесь, что камера CAM520 Pro подключена к Интернету.
2. Откройте браузер и введите IP-адрес камеры.

[Примечание] Поддерживаемые браузеры:

- Chrome: версии 76.x или выше, • Firefox: версии 69 или выше • IE:не поддерживается

IP-адрес камеры по умолчанию: 192.168.1.168. Пользователь может использовать приложение AVer IP-Finder для поиска камеры (см. раздел "Использование AVer IP-Finder для поиска камеры").

1. На экране входа в систему введите пароль (пароль по умолчанию - aver4321).

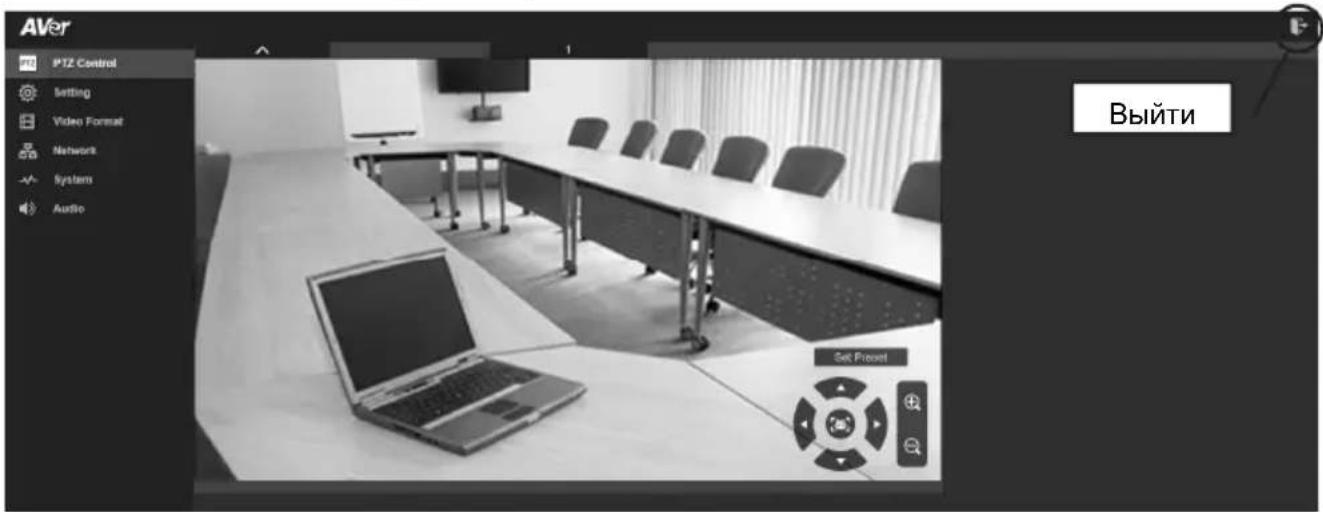

2. Появится основной веб-экран камеры.

AVer P*12 Control Setting Video Format Network System Audio Выйти Get Project

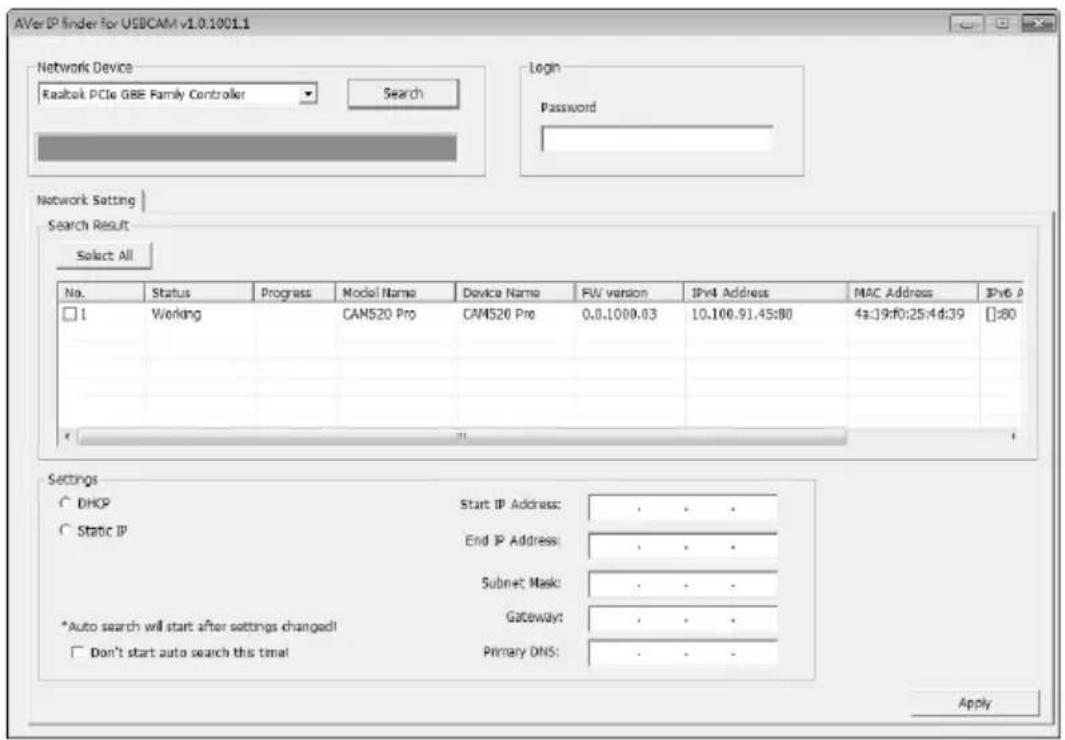

Использование AVer IP Finder для поиска камеры

Чтобы найти IP-адрес видеокамеры, вы можете использовать приложение AVer IP-Finder.

Выполните следующие действия, чтобы найти IP-адрес камеры.

1. Загрузите приложение IP Finder с сайта http://www.aver.com/download-center.
2. Запустите приложение IP Finder.
3. Нажмите кнопку Search (Поиск), и все доступные устройства будут указаны на экране.
4. Выберите камеру из списка. На экране отобразятся соответствующие поля IP-адреса.
5. Чтобы изменить IP-адрес камеры, пользователь может выбрать "DHCP" или "Static IP". Сервер DHCP должен получить динамический IP-адрес с локального IP-сервера. В качестве статического IP-адреса, пользователь может ввести определенный IP-адрес. Нажмите кнопку Apply (Применить), чтобы применить настройки к камере. Требуется пароль для входа (пароль по умолчанию - aver4321; такой же, как и пароль доступа в Интернет).
6. Нажмите кнопку Search (Поиск), чтобы выполнить повторный поиск камеры.
7. Дважды щелкните по IP-адресу камеры из списка, чтобы подключиться к камере через браузер.

[Примечание] В том случае, если приложению IP-Finder не удалось найти камеру, пожалуйста, проверьте следующее:

■ Убедитесь, что Ethernet-подключение камеры выполнено правильно.
■ Камера и ПК (с приложением IP-Finder) находятся в одном и том же сегменте локальной сети.

AVer IP finder for USDCAM v1.0:1001.1 Network Device Realtek PCIe GBE Family Controller Search Login Password Network Setting Search Result Select All No. Status Progress Model Name Device Name FU version IPv4 Address MAC Address IPv6 P □ 1 Working CAM520 Pro CAM520 Pro 0.0.1000.03 10.100.91.45:80 4a:19f0:25:4d:39 []:80 Settings ○ DHCP Start IP Address: .. .. . ○ Static IP End IP Address: .. .. . *Auto search will start after settings changed! □ Don't start auto search this time! Subnet Mask: .. .. . Gateway: .. .. . Primary DNS: .. .. . Apply

Установка приложения AVer PTZApp

С помощью приложения AVer PTZApp пользователь может настроить параметры камеры.

Перейдите по ссылке http://www.aver.com/download-center, чтобы сказать приложение AVer PTZApp. После загрузки дважды щелкните на файле и следуйте инструкциям на экране, чтобы завершить установку.

Использование приложения AVer PTZApp

1. После установки приложения AVer PTZApp дважды щелкните на значок AVer PTZApp для запуска приложения.

2. Во время видеозвонка можно использовать приложение AVer PTZApp для панорамирования, наклона и масштабирования изображения с камеры, включения/выключения подсветки, настройки предоставленных точек камеры: начальная (Home) или режим сна (Sleep mode). Более подробное описание можно найти в руководстве пользователя.

3. Режим слежения: Функция SmartFrame может автоматически обнаруживать лица людей, чтобы найти лучший вид для всех участников собрания. Пользователи могут изменять статус функции SmartFrame в приложении AVer PTZApp. В приложении AVer PTZApp выберите "Settings" > "Tracking mode" > "Auto frame/Manual frame/off" (Параметры > Режим слежения > Авто.кадрирование/Ручное кадрирование/Выкл).

Кроме того, нажав [星] на пульте
Кроме того, нажав [星] на пульте
дистанционного управления в течение 1 секунды, вы можете переключить функцию SmartFrame между автоматическим и ручным режимом; при этом на экране появится сообщение (как показано на рисунке), указывающее на включение автоматического или ручного режима.
[Примечание] Во время совещания участники должны находиться лицом к камере для распознавания лиц (SmartFrame).

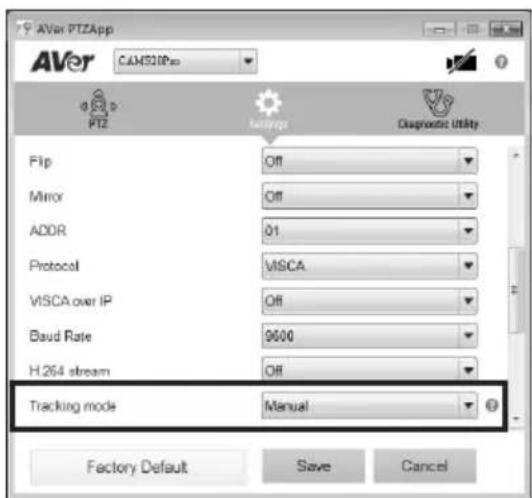

AVer PTZApp CAM50IPo PTZ Flip Mirror ADDR Protocol VISCA over IP Baud Rate H.264 stream Tracking mode Manual Factory Default Save Cancel Diagnostic Utility

Auto Framing

Manual Framing

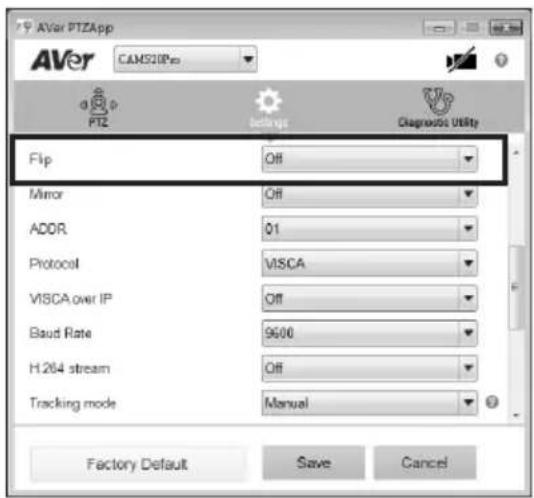

1. Переворот изображения: Если камера установлена в перевернутом положении, включите функцию Flip (Перевернуть) в AVer PTZApp, и экран будет отображаться нормально.

AVer PTZApp AVer CAMS20Ppo PTZ better Diagnosis Utility Flip Off Mirror Off ADDR 01 Protocol VISCA VISCA over IP Off Baud Rate 9600 H.264 stream Off Tracking mode Manual Factory Default Save Cancel

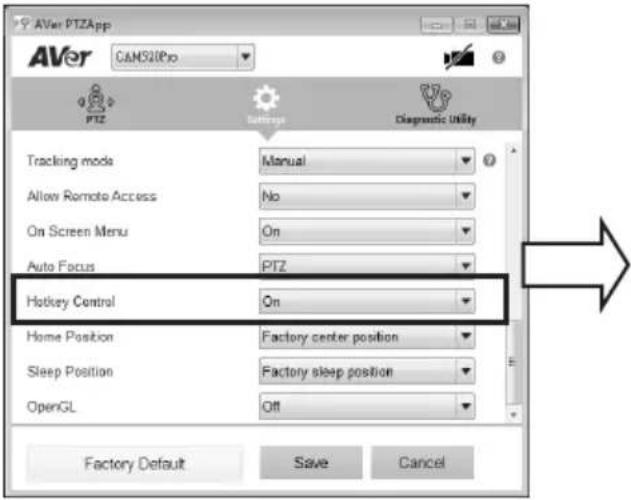

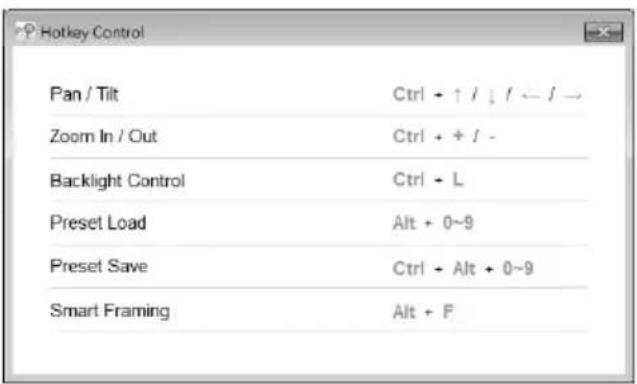

1. Управление с помощью горячих клавиш: Вы можете включить управление с помощью горячих клавиш для управления движением и подсветкой камеры с помощью клавиатуры. По умолчанию функция выключена.

AVer PTZApp AVer CAM520Pro PTZ Settings Diagnostic Utility Tracking mode Manual Allow Remote Access No On Screen Menu On Auto Focus PTZ Hotkey Control On Home Position Factory center position Sleep Position Factory sleep position OpenGL Off Factory Default Save Cancel

Hotkey Control Pan / Tilt Ctrl + ↑ ↓ ↓ ← ↗ → Zoom In / Out Ctrl + + / - Backlight Control Ctrl + L Preset Load Alt + 0~9 Preset Save Ctrl + Alt + 0~9 Smart Framing Alt + F

При наведении мыши на кнопку управления PTZ в режиме PTZ отображается подсказка горячей клавиши.

Если функцию горячих клавиш включить после установки приложения PTZApp, приложение PTZApp будет автоматически запускаться при следующей перезагрузке компьютера. Таким образом, пользователь может использовать все команды горячих клавиш, так как приложение PTZApp автоматически запускается в системном тree.

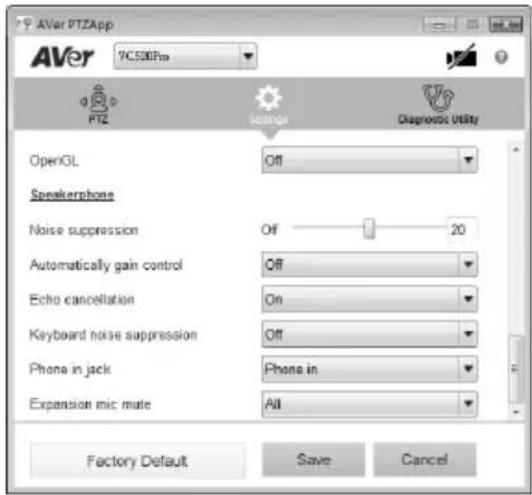

1. Спikerфон: Настройка параметров функции громкой связи.

2. Подавление помех: Снижение уровня окружающего шума.

3. Автоматический контроль усиления:

Включение/отключение автоматического управления усилением.

• Эхоподавление: Включение/отключение эхоподавления.
• Подавление звука клавиатуры

Включение/отключение подавления звука клавиатуры.

- Разъем Phone in

Phone in: При подключении мобильного телефона ко входу Phone in выберите параметр Phone in.
Только микрофон 3,5 мм: Спикерфон будет передавать на удаленный участок звук, принимаемый им с внешнего микрофона (подключенного к разъему Phone in).
Микрофон 3,5 мм и спикерфон (mix in): Спикерфон будет передавать на удаленный участок звук, принимаемый им с внешнего микрофона (подключенного к порту Phone in) и звук, идущий с самого спикерфона.

- Отключение дополнительных микрофонов

Все: Отключение всех подключенных спикерфонов.

Индивидуально: Индивидуальное отключение спикерфона, но не дополнительных микрофонов.
