대단히 감사합니다... …Arcam CDS50 플레이어를 구매하셨습니다.

CDS50은(는) CD, SACD, USB 및 네트워크 기반 오디오에서 최상의 음질을 제공합니다. 고성능 첨단 델타-

시그마 DAC(Digital-to-Analogue Converters) 는 오디오 애호가에게 음악에 진정한 생기를 불어넣을 사운드 품질을 제공합니다. CDS50은(는) 또한 디지털 소스에서 최대 24비트/192kHz 해상도의 입력을 받아들여 Arcam 정밀 필터가 있는 고급 ESS SABRE 32비트 DAC를 사용하여 디코드합니다. Arcam은 30년 이상 뛰어난 품질의 전문 Hi-Fi 및 홈 시네마 제품을 생산해 왔으며, 인티앰프는 CDS50은 (는) 수많은 수상 이력을 보유한 장비 라인의 최신 제품입니다. CDS50의 디자인은 영국에서 가장 존경받는 오디오 회사 중 하나인 Arcam의 모든 경험을 바탕으로 하며, 오랫동안 고장 없이 듣는 즐거움을 선사하기 위해 제작되었습니다. 이 핸드북은 새로 구매한 제품의 설치, 연결 및 사용에 필요한 모든 정보를 제공하도록 설계되었습니다. 이 장비와 함께 제공되는 리모컨 핸드셋에 대해서도 설명합니다. 다음 페이지에 표시된 목차 목록을 사용하여 원하는 섹션으로 갈 수 있습니다. 구매하신 플레이어가 오랫동안 듣는 즐거움을 선사하길 바랍니다. 혹시라도 결함이 발생하거나 Arcam 제품에 대한 추가 정보가 필요하시면, 당사의 대리점에서 도움을 드릴 것입니다. 더 자세한 정보는 Arcam 웹 사이트 www.arcam.co.uk에서 보실 수 있습니다. CDS50 개발팀 드림KO-3

환영합니다 KO-2 개요 KO-4 장치의 배치 KO-4 전원 KO-4 상호 연결 케이블 KO-4 후면 패널 연결부 KO-5 전면 패널 컨트롤 KO-6 오디오 연결 KO-7 소개 KO-7 디지털 오디오 입력 KO-7 디지털 오디오 출력 KO-7 아날로그 오디오 출력 KO-7 기타 연결 KO-7 네트워크 KO-7 USB KO-7 RS232 KO-7 원격 IR 제어 KO-7 트리거 입력 KO-7

작동 KO-8 시작하기 전에… KO-8 전원 켜기 KO-8 재생 가능 디스크 KO-8 지원 미디어 KO-8 디스크 재생 KO-8 네트워크에서 재생 KO-8 USB에서 재생하기 KO-8 전송 제어 KO-8 설정 메뉴 KO-10 사양 KO-11 전 세계 보증 KO-12KO-4

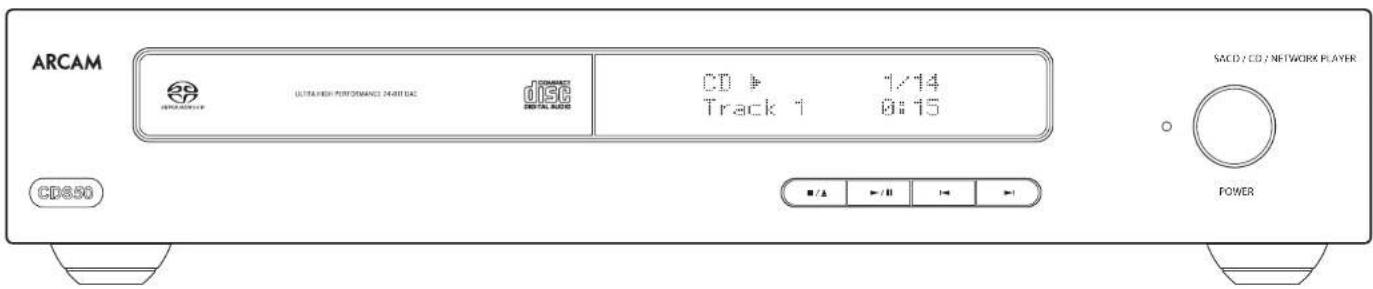

CDS50은(는) 평평하고 단단한 곳에 두고, 직사광선이나 열원 또는 습기를 피하십시오. 파워 앰프나 다른 열원 위에 CDS50을(를) 두지

CDS50을(를) 환기가 잘 되지 않는 이상, 책장이나 폐쇄된 캐비닛 등 밀폐된 공간에 두지 마십시오. CDS50은(는) 정상 작동 시 따뜻해집니다. 히트 싱크 주변의 공기 흐름을 방해하여 플레이어가 뜨거워질 수 있으므로, 다른 부품이나 물건은 CDS50 위에 두지 마십시오. (플레이어 위에 장치를 둘 경우에도 뜨거워집니다.) 전면 패널 디스플레이의 오른쪽에 있는 리모컨 수신기에 장애물이 없도록 하십시오. 그렇지 않으면 리모컨 사용에 문제가 생깁니다. 이 장치 위에 레코드 데크를 두지 마십시오. 레코드 데크는 주 전원 공급 장치에서 발생하는 소음에 매우 민감하여, 레코드 데크가 너무 가까이 있으면 ‘윙윙’하는 잡음이 들릴 수

강한 전자기 간섭에 의해 장치의 정상 기능이 방해를 받을 수 있습니다. 이 경우, 전원 버튼으로 장치를 재설정하거나, 장치를 다른 위치로

CDS50에는 리드에 이미 장착된 메인 플러그가 함께 제공됩니다. 제공된 플러그가 공급품에 맞는지 확인하십시오. 새로운 전원 코드가 필요하면 Arcam 대리점에 문의하십시오. 주 전원 전압이나 메인 플러그가 다른 경우, 즉시 Arcam 대리점에 문의하십시오. 전원 케이블의 IEC 플러그 끝을 CDS50 뒷면의 전원 소켓에 밀어 넣고, 단단히 밀어 넣었는지 확인하십시오. 케이블의 다른 쪽 끝을 주 소켓에 연결하고 소켓을 켜십시오.

특정 용도에 맞게 설계된 고품질 스크린 케이블을 사용할 것을 권장합니다. 다른 케이블은 시스템의 성능을 저하시키는 여러 임피던스 특성을 갖습니다 (예: 오디오 신호 전송에 비디오용 케이블을 사용하지 마십시오). 모든 케이블은 가능한 한 짧게

주 전원 공급 장치 케이블 연결이 오디오 케이블에서 가능한 한 멀리 유지되도록 장비를 연결하는 것이 좋습니다. 그렇게 하지 않으면 오디오 신호에 원하지 않는 잡음이 발생할 수 있습니다.

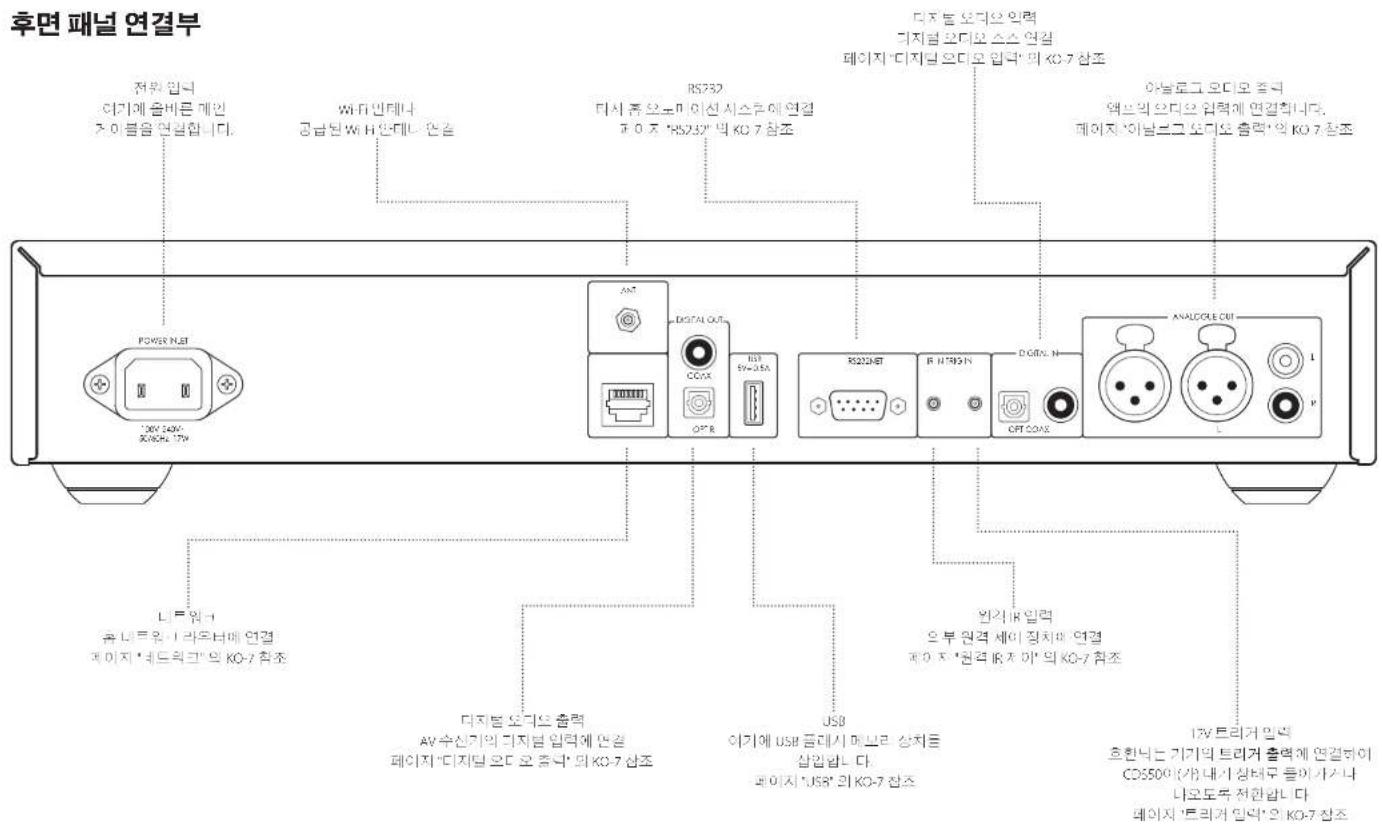

케이블을 연결합니다. USB 여기에 USB 플래시 메모리 장치를

페이지 "USB" 의 KO-7 참조 Wi-Fi 안테나 공급된 Wi-Fi 안테나 연결

디지털 오디오 소스 연결 페이지 "디지털 오디오 입력" 의 KO-7 참조

홈 네트워크 라우터에 연결 페이지 "네트워크" 의 KO-7 참조 RS232 타사 홈 오토메이션 시스템에 연결 페이지 "RS232" 의 KO-7 참조 아날로그 오디오 출력 앰프의 오디오 입력에 연결합니다. 페이지 "아날로그 오디오 출력" 의 KO-7 참조 먼저 페이지 "장치의 배치", "전원" 및 "상호 연결 케이블" 의 KO-4 섹션을 읽은 후 CDS50 플레이어를 연결하세요! 원격 IR 입력 외부 원격 제어 장치에 연결 페이지 "원격 IR 제어" 의 KO-7 참조 12V 트리거 입력 호환되는 기기의 트리거 출력에 연결하여 CDS50이(가) 대기 상태로 들어가거나

페이지 "트리거 입력" 의 KO-7 참조

AV 수신기의 디지털 입력에 연결 페이지 "디지털 오디오 출력" 의 KO-7 참조KO-6

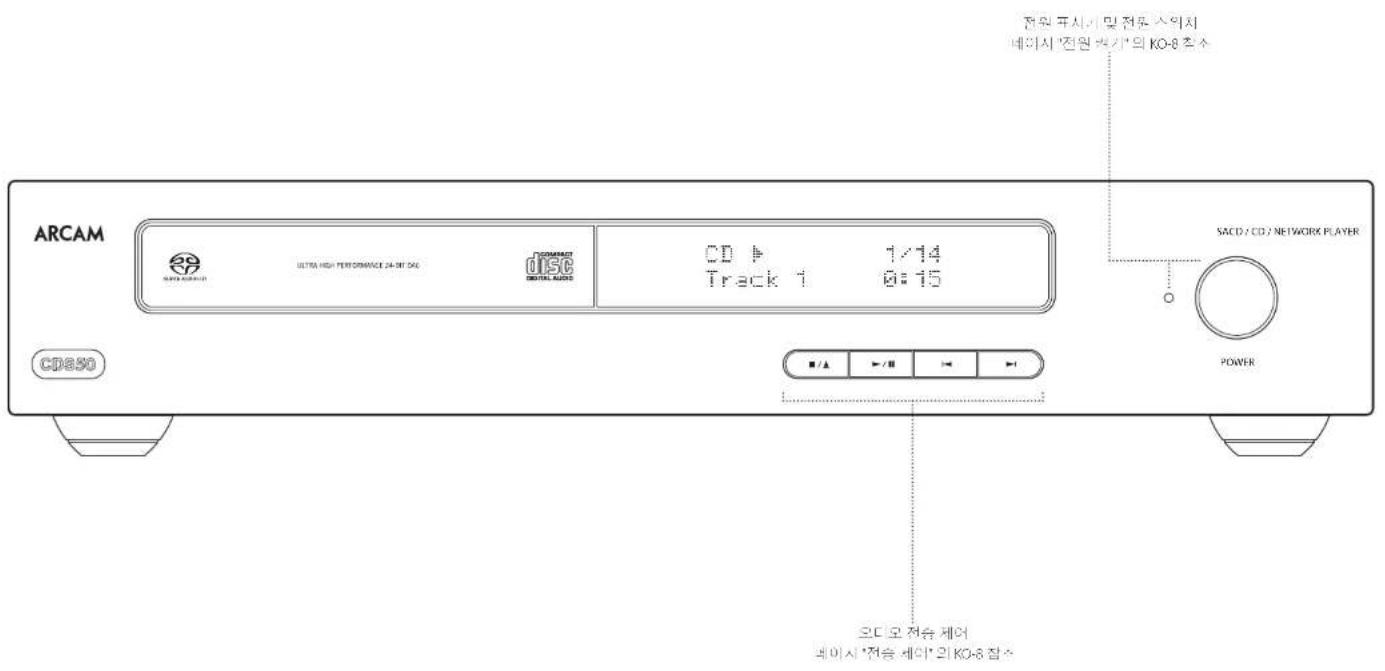

페이지 "전송 제어" 의 KO-8 참조 전원 표시기 및 전원 스위치 페이지 "전원 켜기" 의 KO-8 참조KO-7

이더넷 케이블을 사용하여 CDS50을 (를) 홈 네트워크의 라우터 또는 스위치에 연결하여, 컴퓨터나 NAS 장치에 저장된 오디오를 재생할 수 있습니다. 이더넷 케이블을 연결하면 무선 기능이 비활성화됩니다. 무선 연결도 사용할 수 있으며, 설정 메뉴를 통해 구성할 수 있습니다. CDS50은 (는) 외부 명령을 사용하여 홈 오토메이션 시스템에 의해 제어될 수 있습니다. 더 자세한 정보는 www.arcam.co.uk 에서 제어 문서를 참조하십시오. USB USB 유형 A 소켓은 플래시 드라이브 또는 오디오가 포함된 외장 하드 드라이브를 연결하는 데 사용됩니다. 소프트웨어 업그레이드에도 사용할 수 있습니다. 최신 소프트웨어 및 추가 정보는 웹 사이트 www.arcam.co.uk 를 방문하십시오. RS232 RS232 입력은 홈 오토메이션 시스템 또는 개인용 컴퓨터에 연결하기 위한 옵션입니다. 다양한 타사 시스템을 통해 모든 엔터테인먼트 장치를 정교하게 제어할 수 있습니다. 더 자세한 사항은 대리점이나 설치업체에 문의하십시오. 원격 제어 프로토콜의 기술적인 세부 사항은 요청 시 Arcam 에 support@arcam.co.uk 로 문의하십시오.

CDS50은(는) 오디오 연결의 다양한 대안을 제공하며, 나머지 시스템에 따라 사용할 수 있는 연결 유형이 달라집니다. 앰프에 가장 적합한 유형을 선택하십시오. 최상의 스테레오 음질을 얻으려면 스테레오 아날로그 오디오 출력을 앰프의 CD 입력에 연결하여, CDS50의 오디오 애호가 디지털 아날로그 변환 회로망을 활용할 것을 권장합니다.

CDS50은(는) 또한 광학 및 동축 디지털 입력을 갖추고 있으며, 오디오 DAC로 CDS50을(를)

디지털 오디오 출력(광학 또는 동축) 중 하나를 Arcam SA10 or SA20 인티앰프 또는 Arcam 오디오- 비디오 수신기 등 기기의 “CD/SACD” 디지털

참고: CDS50 디지털 출력은 PCM 스테레오 출력만

아날로그 오디오 출력 CDS50은(는) 밸런스 및 언밸런스 출력을 모두

적절한 길이의 케이블을 사용하여 왼쪽/ 오른쪽 출력을 앰프의 왼쪽/오른쪽 입력에 각각

원격 IR 제어 REMOTE IN 입력은 적외선을 사용할 수 없는 위치 또는 시스템에 설치한 경우 RC5 코드를 CDS50에 전달하는 데 사용됩니다. 필요한 경우, 더 자세한 내용은 대리점에 문의하십시오.

리모컨 입력은 팁이 활성화되고 슬리브가 접지된 모노 3.5mm 잭이 필요합니다. 리모컨 신호는 5V와 12V 사이의 전압 레벨로 변조된 RC5 형식 (36kHz에서) 이어야 합니다. 이 입력은 CDS50 전면 패널 IR 수신기가 완전히 또는 부분적으로 막혔을 때, 외부 IR 수신기와 연결할 수 있게 해줍니다. 팁은 변조 신호이고, 슬리브는 접지됩니다.

12V 트리거 인 입력은 CDS50이(가) 대기 상태로 들어가고 나오도록 전환하는 데 사용됩니다. Arcam (또는 타사 호환 장치) 의 트리거 출력을 연결하면, 앰프 전원이 켜질 때 CDS50이(가) 자동으로 대기 모드에서 빠져나오고, 앰프 전원이 꺼질 때 대기 상태로 돌아갑니다. 더 자세한 정보는 앰프 핸드북을 참조하십시오.KO-8

오디오 재생 중에는 다음 전면 패널 컨트롤을 사용할 수 있습니다.

</1 버튼을 눌러 재생을 정지합니다. </1버튼을 다시 눌러 디스크 트레이를 꺼냅니다.

4/; 버튼을 눌러 재생을 일시정지합니다. 재생을 다시 시작하려면 4/; 버튼을 다시

트랙을 건너뛰려면, / 또는 0 키를 누릅니다. 뒤로 건너뛰려면, 처음 버튼을 누를 때 현재 트랙의 시작 부분으로 이동합니다. 버튼을 다시 누르면 이전 트랙의 시작 부분으로 이동합니다.

CDS50이(가) 로컬 네트워크에 연결되었는지 확인합니다. 홈 화면의 ‘미디어 브라우저’ 를 선택하면, 브라우징할 수 있는 장치 목록이 표시됩니다. 리모컨의 ' , < >키를 사용하여 사용 가능한 라이브러리를 탐색합니다. 네트워크 음악 재생은 즐겨 찾는 UPnP 제어 지점 애플리케이션을 사용하여 컴퓨터, 전화 또는 모바일 장치에서 제어할 수도 있습니다. 강조된 오디오 파일에서 OK 또는 4 표시를 누르면 재생 파일에 액세스할 수 있습니다. 재생은 재생 디렉터리의 모든 이후의 트랙을 끝까지 계속

USB 장치를 CDS50의 후면에 있는 USB 소켓에

연결합니다. 장치가 인식된 후 홈 화면에서 ‘ 미디어 브라우저’를 선택하고, 미디어 목록에서 ‘USB’ 옵션을 선택합니다. 리모컨의 ' , < > 키를 사용하여 방향을 탐색하고 OK, 4 또는 > 키를 눌러서 강조된 오디오 파일의 재생을 시작합니다. 재생은 재생 디렉터리의 모든 이후의 트랙을 끝까지 계속 재생합니다.

이 섹션에서는 오디오 디스크, 네트워크 콘텐츠, USB 미디어에 저장된 오디오 파일 및 외부 디지털 소스의 오디오를 재생하는 방법에 대해 설명합니다. 최적 또는 임의의 재생을 달성하기 전에 시스템에 맞게 플레이어를 올바르게 구성해야 할 수도 있습니다. 플레이어 구성은 페이지 "설정 메뉴" 의 KO-10에

POWER 버튼을 눌러 장치를 켭니다. 장치 전원이 켜지면 상태 LED가 흰색으로 켜지고, 대기 모드에서는 빨간색으로 켜집니다. 대기 모드는 리모컨의 대기 버튼을 사용하여 입력할 수 있으며, 같은 버튼을 사용하거나 전면 패널의 </1 키를 사용하여 종료할 수 있습니다. 대기 중 POWER 버튼을 누르면(또는 전원이 제거됨), 전원이 다시 공급될 때 장치는 대기 상태로 들어갑니다. 참고: 리모컨 센서는 디스플레이 창의 오른쪽에 있습니다. 센서를 막으면 리모컨이 작동하지 않으니

CDS50은(는) 다음의 디스크 유형을 지원합니다. CD-Audio CD-R CD-RW Super Audio CD

디스크, USB 및 네트워크에서 다음 파일 포맷의

FLAC 최대 24bit/192kHz WAV 최대 24bit/192kHz AAC 최대 24bit/96kHz AIFF 최대 24bit/192kHz OGG 최대 24bit/192kHz MP3 최대 320kbps/48kHz WMA 최대 192kbps/48kHz

전면 패널의 </1 (또는 리모컨의 1)을 누르고, 재생 면을 아래로 하여 트레이에 디스크를 놓으십시오( 일부 디스크는 양면이며, 이 경우 ‘side A’ 라벨이 있는 쪽이 위로 가면 side A가 재생됨). 전면 패널의 </1 버튼을 눌러 트레이를 닫습니다. 몇 초간 멈춘 후 디스크가 로드됩니다. 트레이를 닫은 후 디스크 로딩에 시간이 걸릴 수 있습니다. ‘디스크 자동재생’ 설정이 켜짐인 경우(기본 설정), 자동으로 재생이 시작됩니다. (자세한 정보는 페이지 "설정 메뉴" 의 KO-10의 "디스크 자동 재생" 섹션을 참조하십시오). 디스크가 자동으로 재생되지 않는 경우, 전면 패널의 4/; 버튼을 누르거나 리모컨의 4 버튼을

리모컨은 CDS50 플레이어와 Arcam 인티앰프에 사용하도록 사전 프로그램되어 있습니다. 이 섹션의 정보는 리모컨의 CD 섹션에만 적용됩니다. 리모컨 사용 전에 두 개의 AAA 배터리 (제공됨) 가 설치되어 있는지 확인하십시오

1. 리모컨 전면을 아래로 향하고, 배터리 함 커버의

미끄럼 방지 홈을 아래로 누르고 커버를 밀어서

2. 두 개의 AAA 배터리 (제공됨) 를 삽입합니다.

배터리 함의 '+' 및 '-'표시를 따라 올바른 방향으로 배터리를 삽입하도록 주의하십시오.

3. 배터리 함 커버를 뒤로 다시 밀어 넣어 딸깍

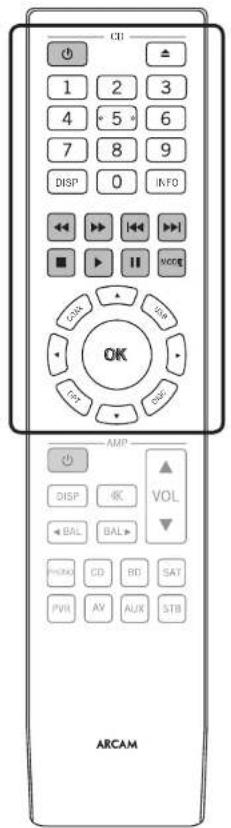

소리가 나도록 제자리에 고정하십시오 리모컨이 잘 작동하려면 CDS50의 전면 패널까지 시야를 가리는 것이 없도록 해야 합니다. 참고: 제공된 리모컨은 CDS50 디스크 플레이어 뿐만 아니라 Arcam 인티앰프도 지원하도록 설계되었습니다. 다음 섹션은 리모컨의 CD 섹션에만 적용됩니다. 리모컨 장치의 AMP 섹션에 관한 설명은 앰프 사용자 설명서를 참조하십시오. 대기와 전원 켜짐 사이에서 CDS50 전원 전환 디스크 트레이 열기/닫기 CD 재생 시 누른 키에 해당하는

INFO 전면 패널 디스플레이 왼쪽 하단에 표시된 정보 순환 4x 표준 재생 속도로 뒤로 스캔

MODE 다른 재생 모드 순환 (임의, 반복,

OPT USB DISC 입력 선택 버튼. 광학 또는 동축 디지털 오디오 입력, USB 미디어 입력 또는 내부 디스크 플레이어 입력을 선택합니다. COAX

OPT USB DISC 디스플레이의 파일 및 메뉴를 탐색합니다. OK 을 눌러 강조된 파일을 선택하거나 강조된 메뉴 옵션으로 들어갑니다.KO-10

설정 메뉴는 CDS50의 모든 측면을 구성할 수 있게 해줍니다. 이 섹션에서는 메뉴 항목을 살펴보고 해당 기능을 설명합니다. CDS50 전면 패널 디스플레이에서만 설정 메뉴를 볼

설정 메뉴에 들어가려면, < 키를 눌러 재생을 중지하고 CDS50이(가) 홈 스크린을 표시할 때까지 기다립니다. C 키를 눌러 설정 메뉴 항목을 스크롤하고 OK을 눌러 들어갑니다.

CDS50 메뉴는 리모컨의 커서(화살표) 키를 사용하여 탐색할 수 있습니다.

1. ' 및 , 키를 사용하여 현재 메뉴를 위아래로

2. 원하는 메인 섹션을 표시한 채로 OK을 눌러

3. ' 및 , 키를 사용하여 옵션을 위아래로

4. > 키를 눌러 설정 선택: ' 및 , 키를

5. OK 을 눌러서 설정을 확인합니다. 4 단계로

돌아가서 현재 섹션의 다른 설정을 조정합니다.

6. 다른 섹션을 선택하여 조정하고자 할 경우, <

키를 눌러 이전 화면으로 돌아갑니다.

이 항목은 네트워크 기능을 CDS50이(가) 대기 상태일 때 사용할지를 결정합니다. “활성”을 선택하면 네트워크 연결이 유지됩니다 (IP 제어에 필요함). “대기”를 선택하면 전력 소비를 줄이기 위해 네트워크 하드웨어의 전원을 끕니다.

이 항목은 사용자가 장치를 설정하여, 기존 네트워크에 연결하도록 하며 네트워크 오디오 재생 및 내부 소프트웨어 업데이트에 필요합니다.

장치가 자동으로 대기 상태에 들어가기 전의 비활성 기간을 사용자가 지정할 수 있습니다. 옵션: 5, 10, 15, 20분 및 꺼짐으.

광학 디스크(예: CD)가 삽입된 후 자동으로 재생할지를 제어합니다. 켜짐: 광학 디스크가 자동으로 재생됩니다. 꺼짐으: 재생을 눌러야 디스크가 재생됩니다.

플레이어 펌웨어의 업데이트를 확인하려면, 이 메뉴를 선택하여 OK을 눌러 '네트워크'를 선택한 다음 OK을 다시 누릅니다. 새로운 펌웨어가 없으면 메시지가 나타나며, 그렇지 않을 경우 디스플레이에 표시된 지시 사항을

항목이 강조된 상태에서 OK을 누르면 모든 설정을 공장 출하 시 기본값으로 초기화합니다. 공장 출하 시 기본값 설정을 로드할지를 확인하는 메시지가 표시됩니다. “취소”를 선택하여 종료하거나 ' 키를 눌러 “네” 옵션을 강조하고 OK을 누릅니다.

' 및 , 커서 키를 사용하여 옵션을 브라우징할

시스템 정보 패널에 IP 주소 및 펌웨어 버전 등의 플레이어 관련 정보가 표시됩니다.

사용자가 플레이어의 UPnP 렌더링 기능을 활성화 또는 비활성화할 수 있습니다. ‘꺼짐’로 옵션을 설정하면 네트워크 오디오가 비활성화됩니다.

동축/광학 디지털 출력의 샘플 속도를 사용자가 제한할 수 있습니다.KO-11

아날로그 오디오 출력 디지털-아날로그 변환 ESS9038 32-bit/192kHz 델타-시그마 DAC 신호/잡음비(Awtd) 118dB 언밸런스, 122db 밸런스 고조파 왜곡(1kHz) <0.0008% 주파수 응답 10Hz – 20kHz ± 0.5dB 출력 레벨(0dB) 2.2Vrms 언밸런스, 4.5Vrms 밸런스 출력 임피던스 47Ω 언밸런스, 600Ω 밸런스 최소 권장 부하 5kΩ RMS 지터 <20 psec

USB USB 2.0 고속(480Mbps) 이더넷 10/100Mbps 무선 802.11b/g/n

주 전원 전압 110–240V, 50–60Hz 최대 전력 소비 20W

네트워크 대기 전력 소비 0.4W (사용자가 설정한 시간 후 자동 대기 - KO-12 참조) 제원 너비(W) x 높이(H) x 깊이 (D) (받침 및 제어 노브 포함) 433x87x283mm 중량(순) 5.3kg 중량(총) 7.3kg

AAA 배터리 2개 Wi-Fi 안테나 별도로 명시하지 않는 한 모든 규격 값은 일반적입니다. Arcam 은 자사 제품에 대한 지속적인 개선 방침을 가지고 있습니다. 다시 말해 설계 및 사양이 사전 통보 없이 변경될 수 있음을 의미합니다. E&OE.KO-12

공인 Arcam 대리점에서 처음 구매했다면, 구매 후 첫 5년 동안 무료로 장치의 수리를 받으실 수 있습니다. Arcam 대리점은 모든 A/S 서비스의 책임을 집니다. 제조업체는 사고, 오용, 남용, 마모 및 파손, 부주의 또는 무단 조정 및/또는 수리로 인해 발생하는 결함에 대해 책임을 지지 않으며, 보증을 청구한 사람에게 또는 그로부터 운송되는 동안 발생한 손해 또는 손실에 대해서도 책임을 지지 않습니다.

구매일로부터 5년간 부품(디스크 드라이브 제외) 및 인건비(추가 약관은 아래 참조). 5년 후에는 부품 및 인건비 모두 고객 부담입니다. 디스크 드라이브(모든 유형)는 구매일로부터 이 년 동안 본 보증이 적용됩니다. 보증은 배터리 교체에는 언제라도 적용되지 않습니다. 보증은 운송 비용에는 언제라도 적용되지 않습니다.

본 장비는 원래 포장에 포장하여 구입한 대리점으로 반송해야 합니다. 우편이 아닌 평판 있는 운송회사를 통해 선불로 발송해야 합니다. 대리점 또는 유통업체로 운송하는 동안에 제품에 대한 책임을 지지 않으므로, 고객은 운송 중 손실이나 손상에 대비하여 제품에 대한 보험을 드는 것이 좋습니다. 더 자세한 정보는 arcam.support@harman.com 으로 Arcam 에 문의하십시오.

Arcam 대리점에서 본 제품 또는 기타 Arcam 제품에 대한 질문에 답변을 드리지 못할 경우 위 주소로 Arcam 고객 지원부에 문의하시면 최선을 다해 지원해드릴 것입니다.

제품을 온라인으로 www.arcam.co.uk 에서 등록하실 수 있습니다.WWW.ARCAM.CO.UK
