MANUAL DE USUARIO CDS50 ARCAM

Gracias y felicitaciones...

.por comprar su reproductor ArcamCDS50.

El CD550 ofrece calidad de sonido líder en su clase de C.D. SACD, USB y audio basado en la red. Los DAC (Convertidores digitales/análogicos) De ta-Sigma de última generación y alto desempeño ofrecen calidad de sonido para audiófílos para dar vida a tu música. El CD550 también acepta entradas de fuentes digitales con una resolution de hasta 24 b/s/192 kHz y las decordífica utilizanco un DAC de 32 bits ESS SABRE de el a calidad con filtros de precisión Arcarn.

Arcam ha estado produciendo productos especializados de alta fidelidad y cine en casa de calidad extraordinaria a lo largo de tres ócadas y el CD550 es el más rediente de una larga fila de equipos de alta fidelidad ge ardonados. Ó diseño del CTX550 se basa en toda la experiencia de Arcam como una de las compañías de audio más respetadas del Reino Unido y está fabricado para proporcionante años de diversión para que disfrutes de tu música sin preocupaciones.

Este manual ha sido diseñado para ofrecerle toda la información que necesita para instalar, conectar y utilizar su nueva adquisición. También se describe la unidad de control remoto suministrada con este equipo. Utíice el índice que se muestra en la página siguiente para guierle a la sección de interés.

Esperamos que su reproductor le proporcione años de diversión. En el caso poco probable de darse algún fallo, o simolemente si requiere más información sobre los productos Arcam, nuestra red de distribuidores estará encantada de ayudarle. También se puede encontrar información adicional en el sitio Web de Arcam www.arcam.co.uk.

El equipo de desarrollo de CDS50

Índice

Bienvenido

ES-2

Descripción genera ES-4

Colocación de la unidad ES-4

Alimentación ES-4

Cables de interconexión ES-4

Conexiones del panel posterior ES-5

Controles del panel frontal ES-6

Conexiones de audio ES-7

Introducción ES-7

Entradas de audio digitales ES-7

Salidas de audio digitales ES-7

Salidas de audio analógicas ES-7

Otras conexiones ES-7

Red ES-7

USB ES-7

RS232 ES-7

Control remoto IR

Entrada de activación

ES-7

ES-7

Funcionamiento

Antes de comenzar...

Encendido

Discos que se pueden reproducir

Medios soportados

Reproducción de un disco

Reproducción desde la red

Reproducción desde USB

Controles de transporte

Menú de configuración

Especificaciones

Garantía Mundial

ES-8

ES-8

ES-8

ES-8

ES-8

ES-8

ES-8

ES-8

ES-8

ES-10

ES-11

ES-12

Descripción genera

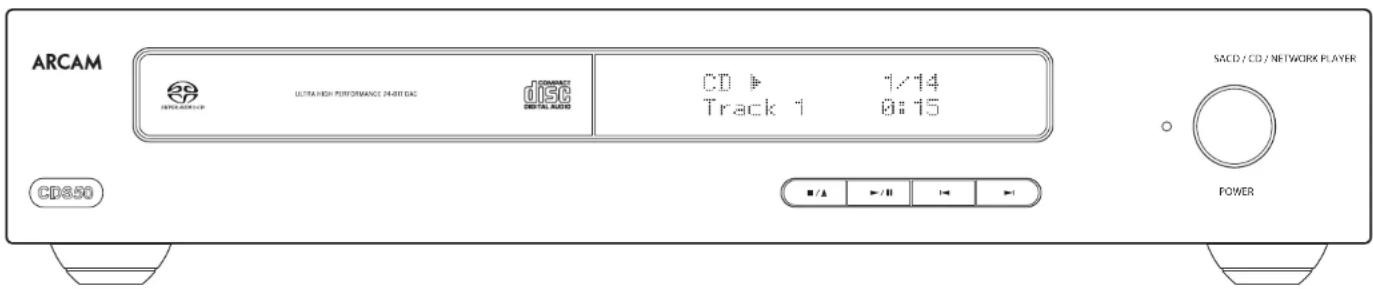

ARCAM ULTRA HIGH PERFORMANCE 24-BIT DAC CD 1/14 Track 1 0:15 SACD / CD / NETWORK PLAYER POWER CD850

Colocación de la unidad

Coloque el CD550 sobre una superficie nivelada y firme, lejos de la luz del sol directa y fuentes de calor o humedad.

□ No coloque el CDS50 sobre un amplificador de potencia u otra fuente de calor.

No coloque el CDS50 en un espacio cerrado como un librero o armario, a menos que haya una buena ventilación. El CDS50 está diseñado para calentarse durante la operación normal.

No coloque ningún otro componente ni artículo sobre el CD550 ya que pueden obstruir el flujo de aire alrededor de la unidad, provocando que el reproductor de CD se caliente. (la unidad colocada sobre el reproductor también se calentará).

□ Ascogúrese de que el receptor del control remoto situado a la derecha del panel frontal no esté obstaculizado, de lo contrario impedirá el uso del control remoto.

No coloque su tocadiscos sobre la unidad. I tocadiscos son muy sensibles al ruído que genera la alimentación principal, y se puede oir como un "zumbido" de fondo si el tocadiscos está demasiado cerca.

El funcionamiento normal de la unidad pie interrumpirse por interferencias electromagnéticas fuertes. Si esto ocurre, simplemente reinicie la unidad con el bolón de encendicio, o mueva la unidad hacia otra ubicación.

Alimentación

pH CISSSC se suminis.ra con un enchufe de alimentación moldeado con cable incluido. Compruebe que el conector que se incluye encaje con su tomacarrientes; si necesitase un nuevo conector de alimentación, contacte a su distribuidor de Arcam.

desí su volaje de alimentación o enchufe de alimentación é diferente, contacte inmediatamente con su distribuidor de Arcam. Empuje el extremo del enchufe I-C del cable de alimentación dentro del tomacorriente en la parte posterior del CDS50, asegurándose de empujarlo firmemente. Conecte el otro extremo del cable en el tomacorriente y, si fuera necesario, enciéndalo.

Cables de interconexión

Recomendamos que utilice cables blindados de alta calidad que hayan sido diseñados para esta aplicación en particular. Otros cables tendrán diferentes características de imperdancia, lo que degradará el rendimiento de su sistema (por ejemplo, no utilice cableado diseñado para video, para transmitir señales de audio). Todos los cables deben mantenerse lo más cortos como sea posible en la práctica.

Es recomendable, cuando conicie su equipo, asegurarse de que el cableado de alimentación se mantenga lo más alejado posible de los cables de audio. No hacerlo puede causar ruídos indescados en las señales de audio.

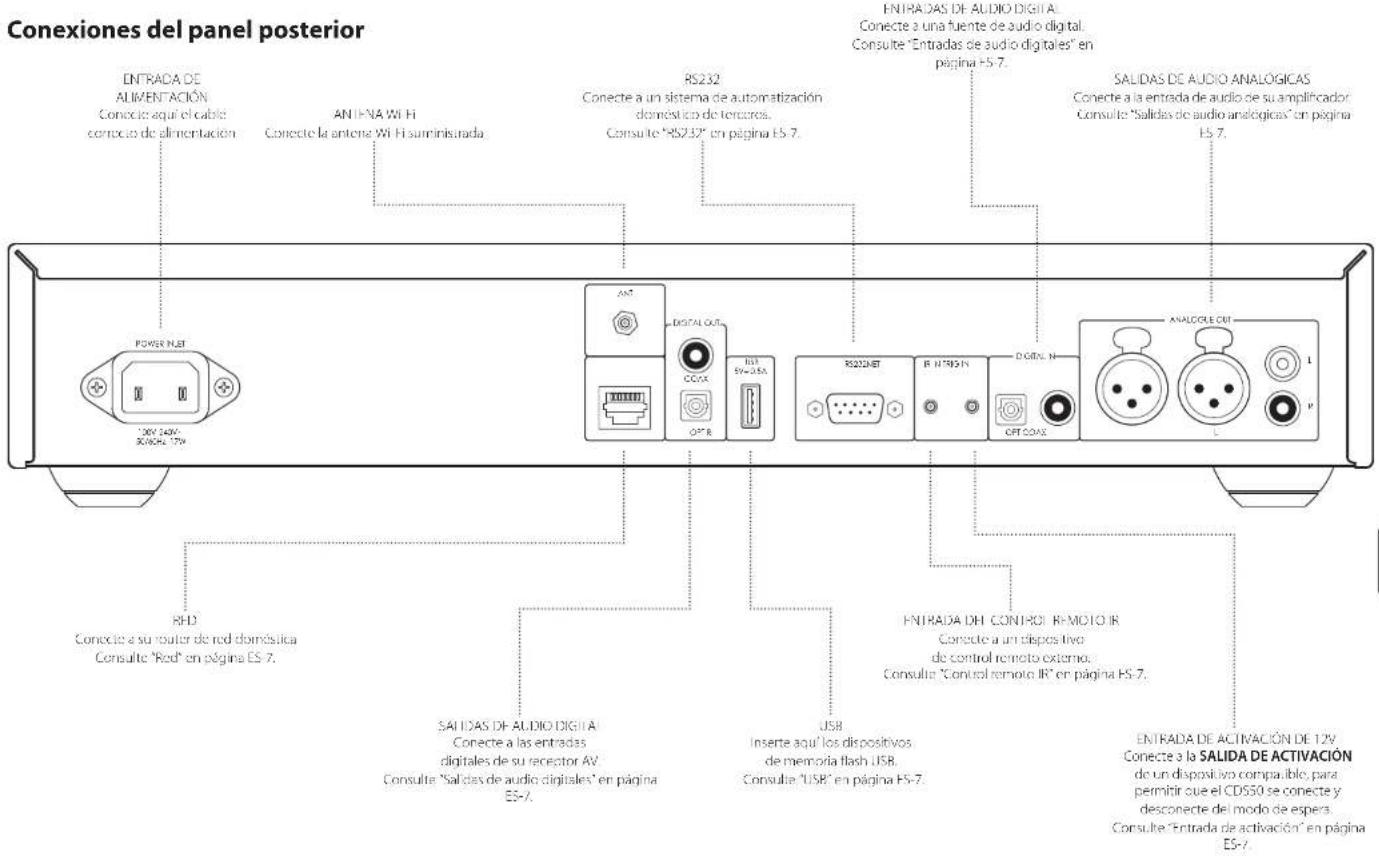

Conexiones del panel posterior ENTRADA DE ALIMENTACIÓN Conecte aquí el cable conroco de alimentación ANTENA WI Hi Conecte la antone Wi Hi suministrada RS232 Conecte a un sistema de automatización doméstico de terceros. Consulte "RS232" en página ES-7. ENTRADAS DE AUDIO DIGITAL Conecte a una fuente de audio digital. Consulte "Entradas de audio digitales" en pagina ES-7. SALIDAS DE AUDIO ANALÓGICAS Conecte a la entrada de audio de su amplificador Consulte "Salidas de audio analógicas" en página ES-7. POWER INPUT 120V 240V 50V/60V, 17V RHD Conecte a su router de red domásica Consulte "Red" en página ES-7. SALIDAS DE AUDIO DIGITAL Conecte a las entradas digitales de su receptor AV. Consulte "Salidas de audio digitales" en página ES-7. RS224NET R HTR93N DIGO N. OPT COAS ANALOGUE OUT L INTRADA DH CONTROL REMOTO IR Conecte a un dispositivo de control remoto externo. Consulte "Control remoto IR" en página ES-7. SALIDAS DE ACIVACIÓN DE 12V Conecte a la SALIDA DE ACTIVACIÓN de un dispositivo compatible, para permitir que el CDSSO se conecte y desconecte del modo de espera. Consulte "Entrada de activación" en página ES-7.

Lea las secciones "Colocación de la unidad", "Alimentación" "Cables de interconexión" en página ES 4 antes de conciar su reproductor CLSSO.

Controles del panel frontal

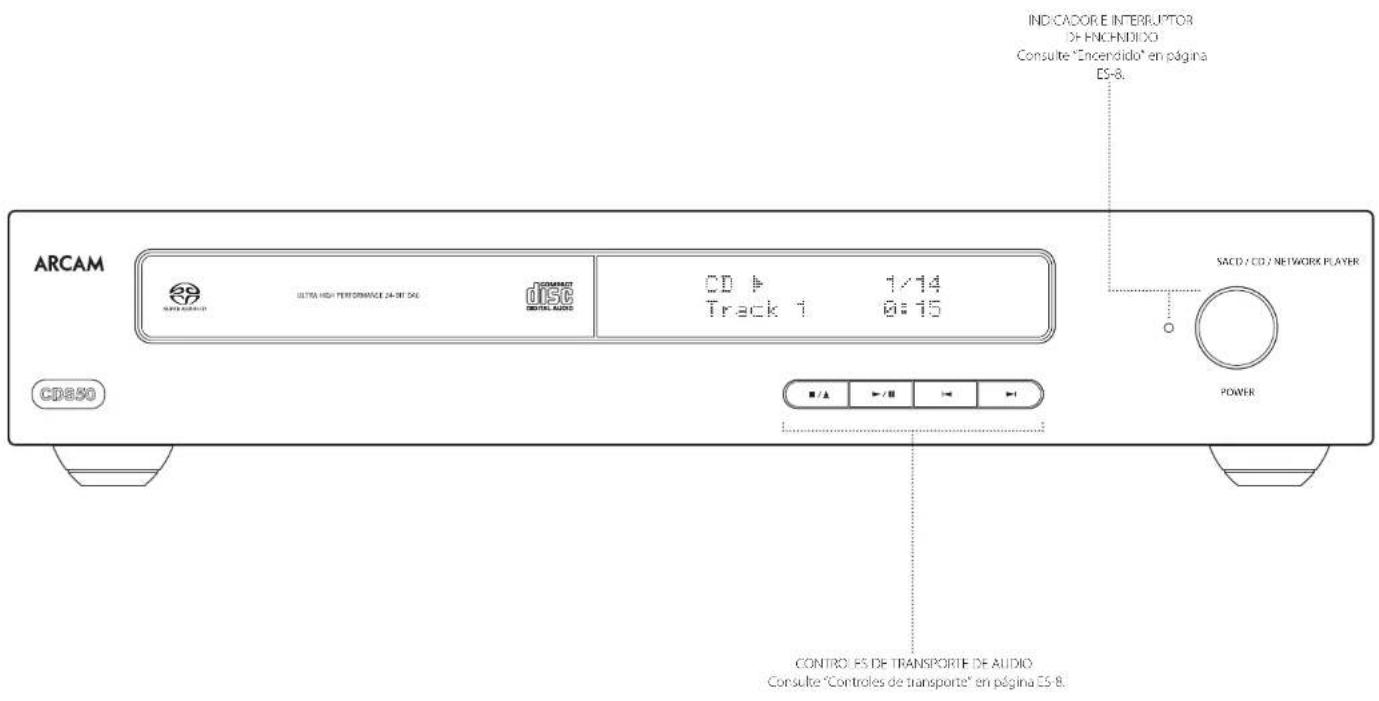

ARCAM ULTRA HIGH PERFORMANCE 24-01-16 CD850 PERFORMANCE CD850 DIGITAL AUDIO CD ▶ 1/14 Track 1 0:15 INDICADOR E INTERBUPTOR DE ENCHENDIDO Consulte "Encendido" en página ES-8. SACD / CD / NETWORK PLAYER POWER CONTROLES DE TRANSPORTE DE AUDIO Consulte "Controles de transporte" en página ES-B.

Conexiones de audio

Otras conexiones

Introducción

H CD3550 ofrece varias alternativas para la conexión del audio, el tipo de conexión a utilizar depende del resto de su sistema; elija el más adecuado para su amplificador. Para obtener la mejor calidad de sonico estéreo, recomendamos conectar la salida de audio analógica esistreo a la entrada de CD de su amplificador, lo que perm te que se utilizen los circuitos digitales/anológicos audióficos del CD3550.

Entradas de audio digitales

El CDS50 también cuente con una entrada digital óptica y coaxial, en caso de que necesite utilizar el CDS50 como un DAC de audio.

Salidas de audio digitales

Conecte una de las salidas de audio digitales (óptica o coaxial) a la entrada digital "CD/SACD" de su dispositivo, como el amplificador integrado Arcam SA10 o SA20 o un receptor de audio y video Arcam.

NOTA: las salidas digitales del CDS50 solo proporcionan salida estéreo PCM.

Salidas de audio analógicas

El CDS50 cuenta con salidas balanceadas y no balanceadas.

Utilizando cables de longitud adecuada, conecte las salidas i/quierda/derecha a las entradas i/quierda/derecha de su amplificador, respectivamente.

Red

Se puede utilizar un cable Ethernet para conectar el CD550 a un router o conmutador de red doméstica, lo que permite reproducir audio almacenado en la computadora o dispositivo NAS. Conectar un cable Ethernet deshabilitará la función inslámbrica. También está disponible la conexión inslámbrica, y puede ser configurada a través del menú de configuración. El CD550 también se puede controlar mediante un sistema de automatización doméstico, utilizando comandos externos. Consulte el documento de control que se encuentra en www.arcam.co.uk para obiencetr más información.

USB

Se utiliza un conector USB tipo A para conectar las unidades flash o los discos duros externos que contienen audio. También se puede utilizar para actualizar el software. Para la versión de software más reciente así como para obtener más información, visite www.arcam.co.uk.

RS232

La entrada RS232 es para la conexión opcional a un sistema de automatización doméstica o una computadora. Están disponibles varios sistemas de terceros que proporcionan un control sofisticado sobre todos sus dispositivos de entrecenimiento. Pángase en contacto con su distribuidor o instalador para más detalles. Los detalles técnicos del protocolo de control remoto están disponibles a solicitud, contactando a Arcam en [e-mail]

Control remoto IR

La entrada de control remoto se puede utilizar para transferir los códigos RCS al CIDSSO si está instalado en una posición o sistema donde no se puede utilizar el infrarrojo. Si es necesario, póngase en contacto con su distribuidor para obtener más información.

NOTA

La entrada del control remoto requiere de un conector mono de 3,5 mm, con la punta activa y el manguito a tierra.

□ Las señales del control remoto deben estar moduladas en formato RCS (a 36 KHz), con un nivel de voltaje de entre 5V y 12V.

Esta entrada permite la conexión de receptores IR externos, cuando el receptor IR del panel frontal del CDS50 está total o parcialmente obstruido. La punta es la señal modulada, mientras que el manguito es la conexión a tierra.

Punta: Señal modulada Manguito: Conexión a Tierra

Entrada de activación

la entrada de activación de 12V se puede utilizar para communar la envrada y salida del modo de espera del CD550. La conexión de la salida de activación de su amplificador Arcam (u otro dispositivo compatible) hará que el CD550 salga automáticamente del modo de espera cuando se engienda el amplificador, regresando al modo de espera cuando el amplificador esté apegado. Consulte el manual de su amplificador para obtener más información.

Funcionamiento

Antes de comenzar...

Esta sección explica cómo reproducir discos de audio, concinido de red, archivos de audio almacenadas en medios USB y audio desde fuentes digitales externas. Tenga en cuenta que puede ser necesario configurar su reproductor correctamente para su sistema antes de poder obtener la reproducción óptima, o de cualquier tipo. La configuración del reproductor se describe en "Menú de configuración" en página F-5 10.

Encendido

Encendido de la unidad a pulsar el botón POWER. El LED de estado se lumina en verde cuando la unidad se enciende y en rojo cuando esta en el modo de espera. Se puede ingresar al modo de espera usando el botón de espera en el control remoto y salir usando el mismo botón, o la tecla ■▲ ▲ en el panel frontal. Si el botón POWER se pulsa to se retina la alimentación o siendo en espera, a unidad entrará de nuevo en el estado de espera al restituir la alimentación.

NOTA: El sensor del control remoto está ubicado en el lado derecho de la ventana del visualizador. No lo obstruya, de lo contrario el control remoto no funcionará.

Discos que se pueden reproducir

El CIS50 soporta los siguientes tipos de discos:

CD Audio

CD-R

CD-RW

CD Super Audio

Medios soportados

H reproductor soporta la reproducción de los formatos de archivo en Disc, USB y red.

FLAC Hasta 24 bits/197 kHz

Reproducción de un disco

Pulse ■/▲ en el panel fronual (o ▲ en el control rémoto) y coloque el disco en la bandeja, con el lado de reproducción orientado hacia abajo (algunos discos son de doble e cara, en cuyo caso el lado marcado como "lado A" debe estar hacia arriba para reproducir el lado A).

Fuse ■/△ en el panel frontal para cerrar la bandeja. El disco se carga después de una pausa de unos pocos segundos. Un disco puede domorarse algún tiempo en cargarse una vez qué está cerrada la bandeja. Si la configuración "Reproducción automática de disco" se establece en Encendido (la configuración predeterminada), la reproducción se inicia automáticamente. (Para detalles consulte la sección "Reproducción automática de disco" Reproducción automática de discos "Menú de configuración" en página ES-10).

Para discos que no se reproducan automáticamente, pulse ▶/II en el panel frontal o pulse ▶ en el control remoto.

Reproducción desde la red

Asegúresa de que el CI2550 esté conectado a su red local. Seleccione "Buscador de medios" desde la pantalla de inicio, se le presentará al usuario una lista de dispositivos disponibles para la búsqueda. Navegue por las bibliotecas disponibles usando las teclas en el control remoto.

La reproducción de música en la red también puede ser controlada desde su computadora, teléfono o dispositivo móvil usando su aplicación de punto de control UPnP favorita.

Al pulsar OK o ▶ en el archivo de audio resaltado accederá al archivo para reproducción. La reproducción continuará a través de todas las pistas subsecuentes en el directorio de reproducción.

Reproducción desde USB

Conecte su dispositivo USB a la entrada USB en la parte posterior del CDS50. Después de que el dispositivo haya sido reconocido seleccione "Buscador de medios" desde la panta la de inicio, luego elja la opción "USB" de la lista de medios.

Navegue por las direcciones usando as teclas ▶ ▶ en el control remoto e inicie la reproducción de un archivo de audio resaltado al pulsar OK, ▶ o ▶. La reproducción continuará a través de todas las pistas subsecuentes en el directorio de reproducción.

Controles de transporte

Los siguientes controles del pane frontal están disponibles durante la reproducción de audio:

DETENER/

EXPULSAR

Pulse el botón ■/▲ para deterioría la reproducción. Vuelva a pulsar el botón ■/▲ para expulsar la bandaje de discos.

REPRODUCIR/

PAUSAR

Pulse el botón ▶/II para detener la reproducción. Vuelva a pulsar el botón ▶/II para reanudar la reproducción.

SALTAR

Para saltar pistas, pulse ▶ or ▶. Si salta hacia atrás, al pulsar el botón por primera vez le lleva al inicio de la pista actual. Al pulsar el botón de nuevo le lleva al inicio de la pista anterior.

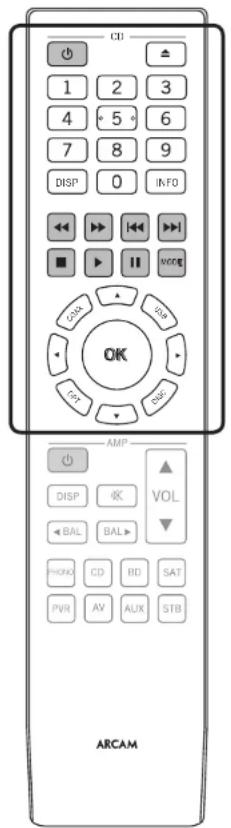

Control remoto

CD 1 2 3 4 5 6 7 8 9 DISP 0 INFO OK AMP DISP OK VOL BAL BAL PHOLO CD BD SAT PWR AV AUX STB ARCAM

El control remoto está preprogramado para su uso con el reproductor CD550 y también con un amplificador Arcam integrado. La información de esta sección solo se aplica a la sección de CD del control remoto.

Asegúrese de que las dos baterías AAA suministradas estén instaladas antes de intentar usar el control remoto.

1. Con el mando posicionado hacia abajo, presione en las hendiduras antideslizantes de la tapa del compartimiento de baterías y deslice la tapa hacia afuera.

2. Inserte las dos baterías AAA (incluidas). Tenga cuidado de insertar las baterías en la dirección correcta siguiendo las marcas de "+" y "-" en el compartimiento de baterías

3. Vuelva a colocar la tapa deslizándola hasta que se quede en su sitio con un "clic".

El control remoto requiere una línea de visión clara del panel frontal del CD550 para asegurar una operación confiable.

NOTA: El control remoto suministrado está diseñado para soportar tanto el reproductor de discos CDS50 así como un amplificador integrado Arcam. La siguiente sección se aplica solo a la sección de CD del control remoto. Consulte el manual de usuario del amplificador para la descripción en la sección de AMP de la unidad de control remoto.

	Alzema la alimentación del CD550 entre modo de espera y encendido
	Abre y ciorra la bandojo de discos
	Busca y reproduce la pista correspondiente a la zeda presionada cuando se está reproduciendo un CID
DISP	Se desplaza a través de las opciones de brillo de la pantalla del pane! frontal
INFO	Se desplaza a través de la información que aparece en la parte inferior izquierda de la pantalla del pane! frontal
	Búsqueda hacia atrás (rebobinado rápido) a una velocidad de reproducción normal de 4x

	Búsqueda hacia adelante (avance rápido) a una velocidad de reproducción normal de 4x
	Vueve al inicio de la pista actual/anterior
	Sala al principio de la pista siguiente
	Descene la reproducción
	Reproducción
	Pausa la reproducción
MODE	Se desplaza a través de los diferentes modos de reproducción (soloratorio, repetir uno, repetir todos)

	Botones de selección de entrada Seleciona la entrada de audio digital óptica o coaxial, la entrada de medios USB o la entrada inerna del reproductor de discos
	Navega por los archivos y menús de la partiala Pulse OK para seleccionar el archivo resallado o acceder a la opción de menú resalude.

Menú de configuración

El menú de Configuración le permite configurar todos los aspectos de su CDS50. Esta sección examinará las opciones del menú y explicará su función.

La única manera de visualizar el menú de configuración es en la pantalla del panel frontal del CD550.

Entrada en el menú de configuración

Para acceder al Menú de configuración, pulse para detener cualquier reproducción y esperar a que se muestre en el CDS50 la pantalla de inicio. Pulse para desplazarse hasta el Menú de configuración y pulse OK para ingresar.

Navegación por los menús

Se puede navegar por los menús del CLSSO mediante el uso de las teclas de cursor (fecha) en el control remoto.

1. Utilice las teclas y para navegar hacia arrita y abajo en el menú actual.
2. Una vez que la sección principal que requiera se muestre, pulse OK para seleccionarla.
3. Utilice las teclas y para navegar hacia arriva y abajo por las opciones.
4. Al pulsar se selecciona un ajuste: utilice las teclas y para cambiar el ajuste.
5. Pulse OK para confirmar el ajuste. Regrese al paso 4 para ajustar cualquier otra configuración en la sección actual.
6. Pulse regresar a la pantalla anterior si desca seleccionar otra sección para ajustar.

Red en espera

Esta opción determina si las características de la red están disponibles cuando el CDS50 está en espera.
Al seleccionar "ACTIVA" se mantendrá la conexión de red (requerida para el mando IP).
Al seleccionar "ESPERA" permitirá que el hardware de la red sea apagado a fin de reducir el consumo de energía.

Configuración de la red

Esta opción permite al usuario configurar la unidad para unirse a una red existente, requerida para la reproducción de audio de red y las actualizaciones de software a través de Internet.

Espera automática

Permite al usuario especificar el periodo de inactividad después del cual la unidad entrará automáticamente en espera. Las opciones son: 5, 10, 15 y 20 minutos.

Reproducción automática de discos

Controla si un disco óptico (o. ej., CD) se reproducirá automáticamente después de ser insertado.

□ Activado: Los discos ópticos se reproducirán automáticamente.
□ Desactivado: Se debe pulsar Reproducción para reproducir un disco.

Actualización de Firmware

Puede comprobar si hay actualizaciones para el firmware de su reproductor seleccionando esta opción de menú y pulsando OK para resaltar "Reo", a continuación pulse de nuevo OK.
Si no hay disponible un nuevo firmware aparece un mensaje, de lo contrario, siga las instrucciones que aparecen en la pantalla.

Cargar predeterminados

Pulse OK con esta opción resaltada para reiniciar todas las configuraciones a los valores predeterminados de fábrica.
Se le solicitará que confirme que desea cargar las configuraciones predeterminadas. Seleccione "cancelar"

para salir o 🔒 para resaltar la opción "si" y OK para confirmar.

Información del sistema

Utilice las teclas de cursor ▲ y ▼ para buscar entre las opciones.
El panel de información del sistema muestra información sobre su reproductor, tal como la dirección IP y la versión de firmware.

Audio de red

Permite al usuario habilitar o deshabilitar la capacidad de conversión UPNP del reproductor. Si se ajusta esta opción en "apagado" se deshabilitará el audio de red.

Audio digital

Permite al usuario limitar la velocidad de muestreo de la salida digital coaxial/óptica.

Especificaciones

Salida de audio analógico

Conversión digital a analógica ESS9038 32-bit/192kHz Delta-Sigma DAC
Relación señal a nuido (Avatrd) 118 dB no balanceado, 127db balanceado
Distorsión amónica (1 kHz) <0.0008%
Respuesta de frecuencia 10 Hz 20 kHz ± 0.5 dB
Nivel de salida (0dB) 2.2Vrms no balanceado, 4.5Vrms balanceado
Impedancia de salida 47Ω no balanceado, 600Ω balanceado
Carga mínima recomendada 5kΩ
Variación RMS < 20 pscc

Entradas digitales

Frecuencias de muesirco compatibles	Ópticas 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz
	Coaxial 32 kHz, 44,1 kHz, 48 kHz, 88,7 kHz, 96 kHz, 176,4 kHz, 197 kHz
Profundiclad de bit 16-bit - 32-bit

Interfaces digitales

USB USB 2.0 de alta velocidad (480 Mbps)
Ethernet 10/100 Mbps
Inalámbrica 802,11b/g/n

General

Voltaje de la red cléctrica 110-740V, 50-60 Hz
Consumo máximo de energía	20W
Consumo de energía en esperaConsumo de energía de reserva de red	0.4W (espera automática después del tiempo establecido por el usuario, consulte la página HS 10)
Dimensiones (A x H x P)(induyendo pies y perilla de control)	433 x 87 x 283 mm
Peso (neto)	5,3 kg
Peso (bruto)	7,3kg
Accesorios incluidos	Cables principalesControl remoto2 baterias AAAAntenna Wi-Fi

Todos los valores especificados son típicos a menos que se indique otra cosa. Arcam tiene una política de mejora continua de sus productos. Esto significa que los diseños y especificaciones están sujetos a cambios sin previo aviso. E&OE.

Garantía Mundial

Este la asegura la reparación de su unidad de forma gratuía, durante los cinco primeros años posterioros a la compra, siempre y cuando haya sido comprada a un distribuidor Arcam autorizado. El distribuidor de Arcam es responsable de todo el servicio postventa. El fabricante no se hace responsable de los defectos derivados de ningún accidente, uso inadecuado, abuso, despaste, ajuste y/o reparación negligente o no autorizado, ni puede aceptar la responsabilidad por daños o pérdidas durante el transporte hasta o desde la persona reclamante en el marco de la garantía.

La garantía cubre:

Piezas (excluyendo ciscos duros) y costos de mano de obra por cinco años a partir de la fecha de compra (ver abajo para términos y condiciones adicionales). Después de cinco años, usted debe pagar tanto las piezas como los costos de mano de obra.

Los discos duros (de cualquier tipo) están cubiertos por esta garantía durante dos años a partir de la fecha de compra. La garantía no cubre el reemplazo de la batería en ningún momento.

La garantía no cubre los costos de transporte en ningún momento.

Reclamaciones en el marco de la garantía

Este equipo deberá estar empaquetado en su embalaje original y ser devueto al distribuidor al cual fue comprado. Debe ser envilado en un transporte ya pagado, por un transportiza reconocido no por correo. No se acepta responsabilidad sobre la unidad mientras se está transportando al distribuidor o clientes y por eso aconsejamos asegurar la unidad contra pérdida o daños durante el transporte.

Para más detalles contacte a Arcam en [e-mail].

¿Problemas?

Si su distribuidor de Arcam es incapaz de responderle a alguna duda respecto a este o a otro producto Arcam, contacte al Servicio de Atención al Cliente de Arcam, en la dirección anterior y haremos todo lo posible por ayudarle.

Registro en línea

Puede registrar su producto en línea en www.arcam.co.uk.
