사용 설명서 YITW12 YAMAHA

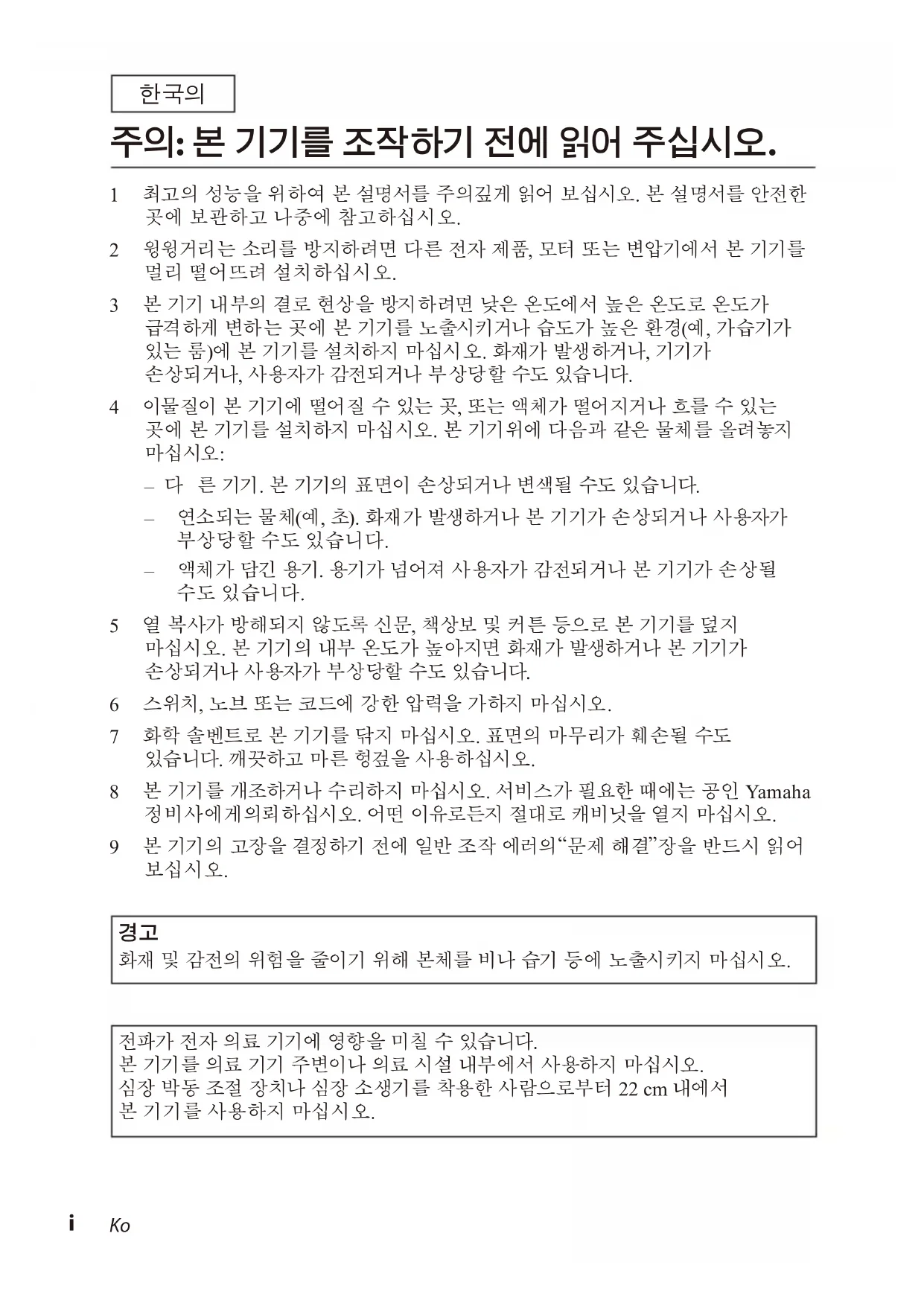

iPhone 无线电波可能相互影响。如果通话有问题，请先从本机上摘下 iPhone 。주의: 본 기기를 조작하기 전에 읽어 주십시오. 1 최고의 성능을 위하여 본 설명서를 주의깊게 읽어 보십시오. 본 설명서를 안전한 곳에 보관하고 나중에 참고하십시오. 2 윙윙거리는 소리를 방지하려면 다른 전자 제품, 모터 또는 변압기에서 본 기기를 멀리 떨어뜨려 설치하십시오. 3 본 기기 내부의 결로 현상을 방지하려면 낮은 온도에서 높은 온도로 온도가 급격하게 변하는 곳에 본 기기를 노출시키거나 습도가 높은 환경(예, 가습기가 있는 룸)에 본 기기를 설치하지 마십시오. 화재가 발생하거나, 기기가 손상되거나, 사용자가 감전되거나 부상당할 수도 있습니다. 4 이물질이 본 기기에 떨어질 수 있는 곳, 또는 액체가 떨어지거나 흐를 수 있는 곳에 본 기기를 설치하지 마십시오. 본 기기위에 다음과 같은 물체를 올려놓지

른 기기. 본 기기의 표면이 손상되거나 변색될 수도 있습니다. – 연소되는 물체(예, 초). 화재가 발생하거나 본 기기가 손상되거나 사용자가 부상당할 수도 있습니다. – 액체가 담긴 용기. 용기가 넘어져 사용자가 감전되거나 본 기기가 손상될

5 열 복사가 방해되지 않도록 신문, 책상보 및 커튼 등으로 본 기기를 덮지 마십시오. 본 기기의 내부 온도가 높아지면 화재가 발생하거나 본 기기가 손상되거나 사용자가 부상당할 수도 있습니다. 6 스위치, 노브 또는 코드에 강한 압력을 가하지 마십시오. 7 화학 솔벤트로 본 기기를 닦지 마십시오. 표면의 마무리가 훼손될 수도 있습니다. 깨끗하고 마른 헝겊을 사용하십시오. 8 본 기기를 개조하거나 수리하지 마십시오. 서비스가 필요한 때에는 공인 Yamaha

의뢰하십시오. 어떤 이유로든지 절대로 캐비닛을 열지 마십시오. 9 본 기기의 고장을 결정하기 전에 일반 조작 에러의

화재 및 감전의 위험을 줄이기 위해 본체를 비나 습기 등에 노출시키지 마십시오. 전파가 전자 의료 기기에 영향을 미칠 수 있습니다. 본 기기를 의료 기기 주변이나 의료 시설 내부에서 사용하지 마십시오. 심장 박동 조절 장치나 심장 소생기를 착용한 사람으로부터 22 cm 내에서 본 기기를 사용하지 마십시오.

주의: 본 기기를 조작하기 전에 읽어 주십시오.

이 표시는 본 제품의 사용 및 기능 제한에 대한 주의 사항을 나타냅니다.

이 표시는 배터리 사용에 대한 보충 설명을 나타냅니다.

는 Yamaha Corporation의 상표입니다.

의 의미는 특별히 iPod, iPhone 또는 iPad에 연결하기 위해 설계된 전자 액세서리로서 개발자가 Apple 성능 표준을 충족시키는 것을 인증한 제품임을 의미합니다. Apple은 이 기기의 작동 혹은 이 기기의 안전 및 규제적 표준 준수에 대해 책임을 지지

iPod, iPhone 또는 iPad와 이 액세서리를 사용하면 무선 성능에 영향을 미칠 수 있습니다. iPad, iPhone, iPod, iPod nano 및 iPod touch는 미국 및 기타 국가에 등록된 Apple Inc.의

Windows™ Windows는 미국 및 기타 국가에 있는 Microsoft Corporation의 등록 상표입니다. Windows XP, Windows Vista, Windows 7은 미국 및/또는 기타 국가에 있는 Microsoft Corporation의 등록 상표 또는 상표입니다. 소소 2 소소소 소소 3 소소 ID 소소 3 iPod 소소 소소소소 4 iPod 소소소소 5 PC 소소 소소소소 5 소소소 소소소 소소소소소소 6 소소 소소 7 소소 소소 102

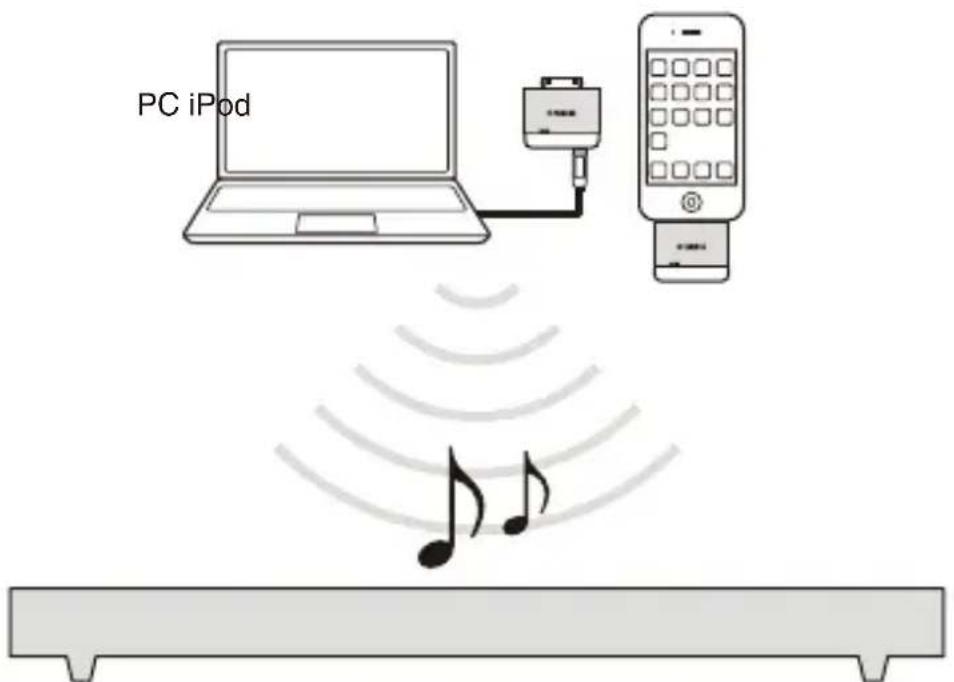

YIT-W12는 YIT-W12TX 및 전용 USB 케이블로 구성됩니다. YIT-W12TX는

iPod 시리즈 및 PC용으로 설계된 무선 송신기입니다. YIT-W12TX는 Yamaha

지원을 통해 다른 Yamaha 제품과 무선으로 연결할 수 있으며 iPod 또는 PC에 담긴 파일을 Yamaha 제품에서 재생할 수 있습니다. 또한 USB 케이블을 지원하여 송신기에 연결된 iPod을 충전하는 데 사용할 수 있으며 더 오랜 시간 동안 음악이나 비디오를 재생할 수 있습니다. YIT-W12TX에서 지원하는 iPod 및 PC 운영 체제에 대한 정보는

를 지원하는 Yamaha 제품 PC iPod

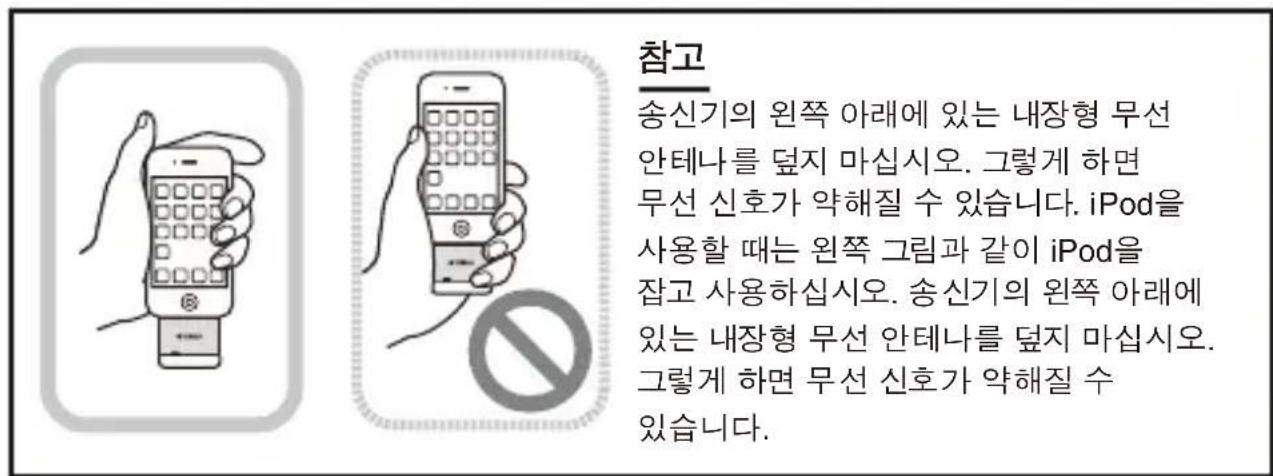

송신기의 왼쪽 아래에 있는 내장형 무선 안테나를 덮지 마십시오. 그렇게 하면 무선 신호가 약해질 수 있습니다. iPod을 사용할 때는 왼쪽 그림과 같이 iPod을 잡고 사용하십시오. 송신기의 왼쪽 아래에 있는 내장형 무선 안테나를 덮지 마십시오. 그렇게 하면 무선 신호가 약해질 수 있습니다.3

무선 송신기(YIT-W12TX) USB 케이블(0.3m)

• 송신기를 PC에 연결하는 경우 (송신기를 PC에 연결할 때는 지원되는 USB 케이블을 사용해야 합니다.) 그룹 ID 설정 송신기 및 다른 Yamaha 제품 사이에 무선 연결(AirWired)을 설정하려면 두 제품 모두에 동일한 그룹을 설정해야 합니다. 송신기의 그룹 ID를 변경하거나 Yamaha 제품의 그룹 ID를 변경하면 두 제품의 그룹 ID가 동일하지 않게 됩니다.

그룹 ID 스위치(송신기 옆면) 송신기를 통해 컴퓨터에 저장된 음악을 재생할 경우 C1–C3 세트를

다른 모든 경우에는 안정된 무선 연결을 얻기 위해 A1–A3, B1–B3 또는 C1–C3 세트에서 그룹 ID를 선택하십시오.

• 끝이 뭉툭한 금속 도구(예: 핀셋)를 이용해서 그룹 ID를 전환합니다. 부상을 입지 않도록 주의하십시오.4

송신기와 Yamaha 제품의 그룹 ID가 동일하게 설정되었는지

iPod을 송신기에 연결합니다. 송신기와 Yamaha 제품의 무선 연결이 설정됩니다. (녹색으로 빠르게 깜박임) iPod 인식 진행 중 (녹색으로 느리게 깜박임)

(빨간색으로 깜박임) iPod의 배터리량이 적거나 오류를 가리킴(p.7)

iPod에서 재생을 시작합니다. Yamaha 제품이 자동으로 송신기(YIT)를 입력 음원으로 선택하고 iPod 오디오의 재생을 시작합니다.

• 송신기에서 iPod을 분리할 때는 iPod을 위쪽 방향으로 천천히 당기십시오.

• 송신기는 iPod의 배터리를 전원으로 사용합니다. 방전된 경우, iPod의 배터리를 충전하십시오. 또한, 송신기를 사용하지 않을 때는 송신기에서 iPod을 분리해 두십시오. 그렇지 않으면 배터리가 빨리 방전될 수 있습니다.

• iPod에서 재생을 시작하면 Yamaha 제품이 자동으로 켜집니다.

• 일부 Yamaha 제품은 iPod의 재생이 멈춘 후 특정 시간이 경과하면 자동으로 무선 연결을 종료하고 기기를 끕니다.

• 볼륨을 조절하려면 Yamaha 제품 또는 iPod에 있는 볼륨 컨트롤을 사용하십시오. (볼륨 조절은 다른 기기에도 적용됩니다.)

• iPod 화면으로 비디오를 즐길 수 있습니다.5

iPod 충전하기 제공된 USB 케이블로 컴퓨터에 송신기를 연결하면 iPod을 충전할 수 있습니다. iPod을 충전하는 중에도 Yamaha 제품을 사용하여 iPod에 담긴 음악을 즐길

PC의 USB에 대한 전원 공급량에 따라 충전 가능 여부가 달라질 수 있습니다.

• iPod과 PC의 데이터 동기화는 연결과 동시에 자동으로 시작될 수 있습니다. 데이터 동기화 중에는 Yamaha 제품에서 iPod 오디오를 재생할 수 없습니다. 데이터 동기화가 완료될 때까지 기다리거나, 필요할 경우 취소해 주십시오. PC 음악 재생하기

송신기와 Yamaha 제품의 그룹 ID(C1, C2 또는 C3)가 동일하게 설정되었는지 확인합니다.

제공된 USB 케이블로 송신기를 PC에 연결합니다. USB USB 케이블(함께 제공)

USB 드라이버 소프트웨어는 PC에 자동으로 설치됩니다(송신기를 PC에

PC에서 재생을 시작합니다. 송신기와 Yamaha 제품의 무선 연결을 설정하고 나면 Yamaha 제품은 입력 음원으로 송신기(YIT)를 자동 선택하고 PC 오디오를 재생하기 시작합니다.

• Yamaha 제품이 꺼지거나 입력 음원이 송신기에서 선택된 것과 다르면 송신기가 자동으로 멈춥니다. PC 오디오를 다시 재생하려면 PC에서 송신기를 분리했다가

• Yamaha 제품에서 PC 오디오를 사용할 수 없으면 송신기가 PC의 오디오 재생 장치로 선택되지 않을 수 있습니다. PC의 오디오 장치 설정을 확인하십시오. 자세한 내용은 PC 설명서를 참조하십시오.

• 송신기를 PC에 연결할 때는 USB 허브를 사용하지 마십시오.

• iPod이 송신기에 연결되어 있으면 Yamaha 제품에서 PC 오디오를 재생할

• PC에서 재생을 시작하면 Yamaha 제품이 자동으로 켜집니다.

• 일부 Yamaha 제품은 PC의 재생이 멈춘 후 특정 시간이 경과하면

무선 연결을 종료하고 기기를 끕니다.

• PC의 모니터 화면으로 비디오를 즐길 수 있습니다. 송신기 펌웨어 업데이트하기 추가 기능을 제공하거나 제품의 기능을 향상시키는 새 펌웨어를 필요에 따라 공개합니다. 업데이트는 저희 웹 사이트에서 다운로드할 수 있습니다. 웹 사이트를 정기적으로 확인해 주십시오.7

본 장치가 올바르게 작동하지 않을 경우에는 아래의 표를 참조하십시오. 경험하신 문제가 아래 나타나지 않거나 아래 명시된 지침이 도움이 되지 못할 경우에는 가장 가까운 공인 Yamaha 대리점 또는 서비스 센터에 문의하십시오. 먼저 다음을 확인하십시오.

Yamaha 제품의 전원 케이블이 AC 벽 콘센트에 단단하게 연결되어 있는지

송신기 또는 iPod에 최신 펌웨어가 설치되어 있는지 확인합니다. 원인 및 증상 해결법 무선 연결이 생성될 수 없습니다. (녹색 표시등이 꺼져 있습니다.) iPod이 송신기에 단단하게 연결되어 있지

iPod을 송신기에 다시 연결합니다. iPod의 배터리 잔량이 적거나 완전

iPod을 충전합니다(p.5). 제공된 USB 케이블이 송신기(또는 PC)에 단단하게 연결되지 않습니다. USB 케이블을 다시 연결합니다. PC(운영 체제)가 송신기를 지원하지 않는 관계로 PC에 USB 드라이버 소프트웨어가 설치되지 않았습니다. 송신기를 지원하는 PC(운영 체제)를 사용합니다(p.10). 무선 연결이 생성될 수 없습니다. (녹색 표시등이 깜박입니다.) 송신기와 Yamaha 제품의 그룹 ID가

두 제품을 모두 동일 그룹으로 설정합니다(p.3). iPod에서 지원하지 않는

iPod에서 인식하지 못했습니다. (이런 경우, iPod 연결 후 빨간색 표시등이 30초 동안 깜박이기 시작합니다.) 송신기에서 지원하는 iPod을 사용합니다p.10. 지원되는 iPod을 사용하고 있지만 여전히 무선 연결을 설정할 수 없는 경우, 송신기에 iPod을 다시 연결합니다. 문제가 자주 발생하면 송신기에서 iPod을 분리하고 iPod을 다시 시작한 다음 iPod을 다시 연결합니다. 송신기와 iPod 사이에서 통신 오류가

(이런 경우, iPod 연결 후 빨간색 표시등이 30초 동안 깜박이기 시작합니다.) iPod을 송신기에 다시 연결합니다. 문제가 자주 발생하면 송신기에서 iPod을 분리하고 iPod을 다시 시작한 다음 iPod을 다시 연결합니다.8

주변에 2.4GHz 대역의 주파수를 사용하는 장치(예: 전자 레인지, 무선 전화 및 Wi-Fi 장치)가 있습니다. 이러한 장치들을 송신기 및 Yamaha 제품에서 멀리 떨어뜨려 놓거나 무선 장치의 전원을

무선 라우터를 사용하고 있는 경우, 무선 채널을 가장 낮은 것이나 가장 높은 것으로 변경합니다. 무선 라우터와 함께 제공된 설명서를 참조하십시오. 다른 그룹 ID를 지정하십시오(p.3). 무선 연결이 설정되었는 데도 Yamaha 제품에서 소리가 나오지 않습니다. Yamaha 제품의 볼륨이 너무 낮습니다. 볼륨을 올리십시오. Yamaha 제품의 음소거 기능이 활성화되어 있습니다. 음소거 기능을 취소하십시오. 송신기(YIT) 이외의 입력 음원이 Yamaha 제품에서 선택되었습니다. 송신기(YIT)를 입력 음원으로 선택합니다. iPod에 헤드폰이 연결되었습니다. iPod에서 헤드폰을 분리합니다. PC에서 송신기가 오디오 재생 장치로 선택되지 않았습니다. PC의 오디오 장치 설정을 확인하고 송신기를 오디오 재생 장치로 선택합니다. (PC에 표시되는 송신기의 이름은 운영 체제에 따라 다를 수 있습니다.) 사운드가 중단되었습니다. (녹색 표시등이 깜박입니다.) 송신기가 Yamaha 제품에서 너무 멀리

송신기를 Yamaha 제품 가까이로 옮겨

송신기 신호가 신체, 금속 물체 또는 벽에 의해 차단되었습니다. 송신기가 신호를 수신하는 데 방해가 되지 않도록 송신기를 다른 장소로 옮깁니다. 주변에 2.4GHz 대역의 주파수를 사용하는 장치(예: 전자 레인지, 무선 전화 및 Wi-Fi 장치)가 있습니다. 이러한 장치들을 송신기 및 Yamaha

멀리 떨어뜨려 놓거나 무선 장치의 전원을

무선 라우터를 사용하고 있는 경우, 무선 채널을 가장 낮은 것이나 가장 높은 것으로 변경합니다. 무선 라우터와 함께 제공된 설명서를 참조하십시오. 다른 그룹 ID를 지정하십시오(p.3). iPod에 저장된 음악을 재생할 때 Yamaha 제품에서 아무런 소리도 들리지

iPod이 송신기에 단단하게 연결되어 있지

iPod을 송신기에 다시 연결합니다.9

iPod과 Yamaha 제품의 볼륨은 서로 반영되지 않습니다. iPod이 송신기에 단단하게 연결되어 있지

iPod을 송신기에 다시 연결합니다. PC에 저장된 음악을 재생할 때 Yamaha 제품에서 아무런 소리도 들리지

그룹 ID는 A1~A3 세트 또는 B1~B3

Yamaha 제품의 그룹 ID를 변경하고 송신기를 C1~C3 세트로 변경합니다(p.3). iPhone의 벨소리가 Yamaha 제품에서 들립니다. iPhone이 송신기에 연결된 상태에서 통화를 수신했습니다. 필요에 따라 iPhone의 벨소리를 사용

Wi-Fi 장치들 간의 통신이 불안정해 집니다. 송신기와 Wi-Fi 장치 사이의 신호 전달이 방해를 받고 있습니다. 송신기를 Wi-Fi 장치와 멀리 떨어진 곳으로 옮깁니다. 문제가 자주 발생하면 송신기에서 iPod(또는 PC에 연결된 USB 케이블)을 분리하고 잠시 후에 다시 연결합니다. 다른 그룹 ID를 지정하십시오(p.3).10

항목 송신기(YIT-W12TX) 지원되는 iPod/iPhone/iPad (2012년 6월 현재) iPod touch(1~4세대) iPod nano(3~6세대) iPhone 4S, iPhone 4, iPhone 3GS, iPhone 3G, iPhone iPad(3세대), iPad 2, iPad PC(운영 체제) (2012년 6월 현재) Windows 7, Windows Vista, Windows XP Mac OS X(10.6 이상) 소비 전력 0.3W 이하 허용 전류 2.1A 이하 커넥터 도크 커넥터, 마이크로 USB

48kHz(iPod/iPhone/iPad) 32kHz, 44.1kHz, 48kHz(PC) 주파수 대역 2.4GHz 전송 범위 송신기에 연결된 Yamaha 제품의 설명서를 참조하십시오. 치수(W x H x D) 40 x 38. 5 x 10mm 중량 10.3g

• 제품 사양은 통지 없이 변경될 수 있습니다.11

해당 무선설비는 전파혼신 가능성이 있으므로 인명안전과 관련된 서비스는 할 수

B 급 기기 (가정용 방송통신기자재) 이 기기는 가정용(B 급) 전자파적합기기로서 주로 가정에서 사용하는 것을 목적으로 하며, 모든 지역에서 사용할 수 있습니다. 이 기기는 iPhone 을 이 기기를 사용하여 충전할 때 iPhone 의 무선파에 영향을 미칠 수 있습니다. 또한 , 이 기기와 iPhone 의 무선파들이 서로 간 섭할 수 있습니다. 통화에 문제가 생길 경우, iPhone 을 이 기기에서 분리하십시오 .

제품의 서비스 규정에 관하여 제품의 이상으로 수리가 필요한 경우는 가까운 서비스 센터로 연락을 하시거나 방문하여 주시기 바랍니다. 구입일로부터 1년이내에 정상적으로 사용한 상태에서 이상이 발생한 경우 무상수리 하여 드리며, 구입일로부터 1년이 경과하였거나, 1년 이내에도 사용상의 하자등으로 인한 고장은 서비스 요금(수리비, 부품대, 출장비 등)을 받고 수리하여 드립니다. 서비스 규정에 관한 자세한 사항은 http://kr.yamaha.com/ko/support/ warranty_not_warranty_cases을 참조하여 주시기 바랍니다.i
