사용 설명서 NF725-C21 MSI

NF725-C35/ NF725-C21 시리즈 (MS-7615 v2.x) ATX 메인보드를 선택해 주셔서 감사합니다. NF725-C35/ NF725-C21 시리즈는 최적의 시스템 효율을 위해 NVIDIA® GeForce 7025/ nForce 630a 합셋에 기반을 둔 제품입니다. 고급의 AMD® AM3 프로세서에 적합하게 디자인된 NF725-C35/ NF725-C21 시리즈는 고성능과 전문적인 데스크톱 플랫폼 솔루션을 제공합니다.

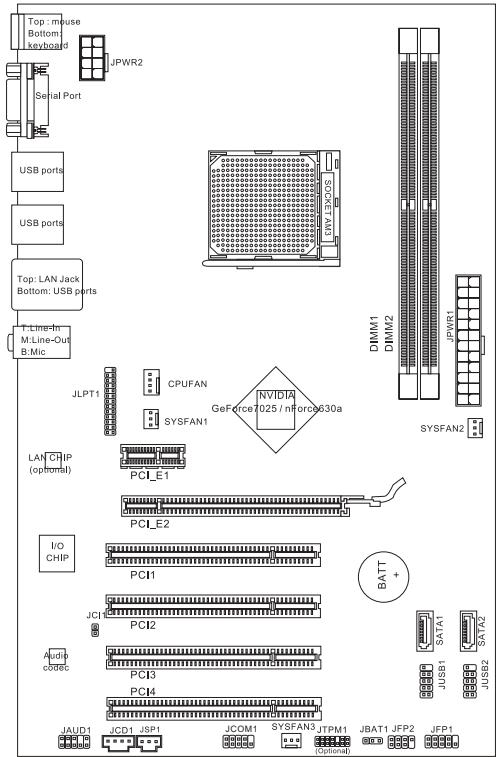

레이아웃

Top : mouse Bottom : keyboard Serial Port JPWR2 USB ports USB ports Top: LAN Jack Bottom: USB ports T Line-In M:Line-Out B.Mic JLPT1 CPUFAN NVIDIA GEForce 7025 / nForce630a DIMM1 DIMM2 JPWR1 SYSFAN2 LAN CHIP (optional) PCI_E1 PCI_E2 I/O CHIP PCI1 PCI2 JCI JCP1 JCP2 PCI3 PCI4 Audio code JAUD1 JCD1_JSP1 JCOM1 JCOM1 SYSFAN3 JTPM1 JTPM1 JBAT1_JFP2 JFP1 BATT + SATA1 SATA2 USB1 USB2

설명서

지원되는 프로세서

■ AM3 패키지에 있는 AMD® Phenom™ II, Phenom™, Athlon™ II, Athlon™ 및 Sempron™ 프로세서.
(CPU에 대한 최신 정보는 http://www.msi.com/index.php?func=cpuform2 참조)

HyperTransport

■ Hyper Transport 2.0, 최대 1GHz 지원

칩셋

■ NVIDIA® GeForce7025 / nForce630a 침셋

지원되는 메모리

■ DDR3 1600/1066/800 SDRAM (합계 최대 8GB)
■ 2 DDR3 DIMMs (240핀/1.5V)
*(호환 가능한 부품에 대한 자세한 내용은 http://www.msi.com/index.
php?func=testreport 를 참조하십시오.)

LAN

■ Realtek® RTL8111E (NF725-C35)에 의해 LAN 10/ 100/ 1000 Fast Ethernet 지원
■ Realtek® RTL8105E (NF725-C21)에 의해 LAN 10/100 Fast Ethernet 지원

오디오

■ Realtek® ALC887에 의해 통합된 칩
■ 7.1 채널 오디오 출력 지원
■ Azalia 1.0 Spec를 준수하기

SATA

■ SATA 3Gb/s 포트 2개

커넥터

■ 후면 패널
-PS/2마우스포트1개
-PS/2키보드포트1개
-직렬 포트 1개
-USB2.0포트6개
- LAN 책 1개
-플렉시블 오디오 잙 3개

■ 온보드 커넥터

-USB2.0 커넥터 2개
-새시 침입 커넥터 1개
-CD 입력 커넥터 1개
- S/PDIF 출력 커넥터 1개
-전면 패널 오디오 커넥터 1개
-TPM 커넥터(옵션)1개
-직렬 포트 커넥터 1개
-병렬 포트 커넥터 1개
- CPU 팬 전원 커넥터 1개
-시스템 팬 전원 커넥터 2개

슬롯

■ PCIE x16 슬롯 1개
■ PCIE x1 슬롯 1개
■ PCI 슬롯4개, 3.3V/5V PCI 버스 인터페이스 지원

품 팩터

■ ATX (30.5 cm X 19.0 cm)

장착

■장착 구멍 6개

액세서리를 구입하고 부품 번호을 요청하려면 웹페이지를 검색하고 자세한 설명을 아래에 대한 웹 주소에 찾을 수 있습니다. http://www.msi.com/index.php

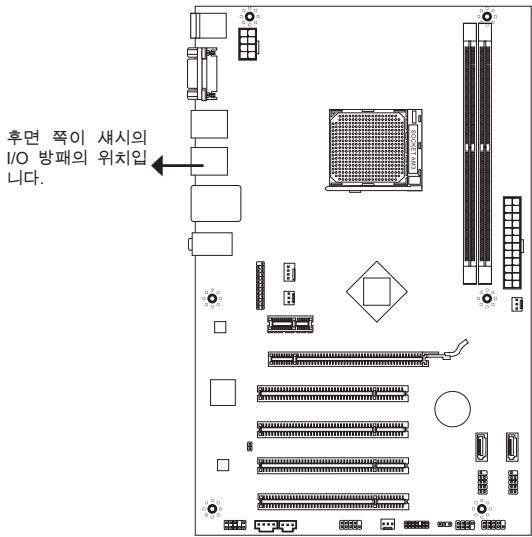

나사 구멍

메인보드를 설치할 때 올바른 방향으로 새시에 메인보드를 배치해야합니다.나사 구멍의 위치는 다음과 같습니다.

후면 쪽이 새시의 I/O 방패의 위치입 니다.

→ 나사 구멍

위 그림에 의해 새시에 적절한 위치에 받침을 설치하고 나사를 메인보드의 나사 구멍에 꼬십시오.

중요 사항

* 메인보드의 손상을 방지하기 위해 메인보드 회로과 새시 및 새시에 불필요한 나사간의 모든 점촉을 금지됩니다.
* 메인보드의 단락을 초래할 수 있는 금속 부품은 메인보드나 새시 내에 없는 것을 확인해 보십시오.

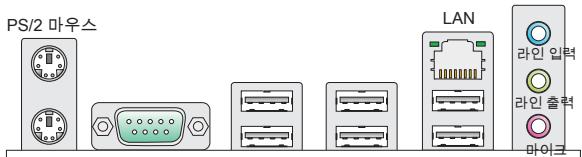

후면 패널

후면 패널은 다음과 같은 커넥터를 지원합니다:

PS/2 마우스 LAN 라인 입력 라인 출력 마이크

PS/2 키보드
질렬 포트
USB 포트
USB 포트
USB 포트

하드 웨어 설치

이 장는 하드 웨어 설치 절차의 정보를 제공합니다. 설치 시, 조심하게 부품을 줘고 설치 절차를 따릅니다. 일부분 부품을 잘못되는 방향으로 설치하면 컴퓨터가 제대로 작동하지 않습니다. 컴퓨터 부품을 줘기 전에 접지된 손목 떠를 사용합니다. 정전기는 부품을 손상될 수 있습니다.

AM3의 CPU 및 콜러 설치

CPU 설치 시 과열을 방지하는 콜러를 상단에 연결하십시오. 한편, 열이 잘 발산되도록 방열판/콜러 팬을 설치하기 전에 CPU에 서멀 페이스트를 약간 바르십시오.

아래의 단계에 따라 CPU 및 콜러를 올바로 설치하십시오. 잘못 설치할 경우 CPU와 메인보드가 손상됩니다.

1. 레버를 소켓에서 비스듬히 당입니다. 레버를 90도까지 올립니다.
2. CPU의 금색 화살표를 찾습니다. 금색화살표가 그림과 같이 가리키고 있어야 합니다. CPU는 올바른 한 쪽 방향으로만 끼워집니다.
3. CPU가 올바로 설치되면, 핀이 소켓에 완전히 끼워져서 보이지 않게 됩니다. 올바른 설치 절차를 따르지 않으면 메인보드가 영구적으로 손상될수 있습니다.
4. CPU를 소켓 안으로 징 눌러 넣고 레버를 닫습니다. 레버를 닫는 동안CPU가 움직일 우려가 있기 때문에, 레버를 닫을 때는 항상 손가락으로CPU의 상단을 징 눌러 CPU가 소켓안에 제대로 완전히 끼워지도록 해야합니다.
5. 콜러 세트를 고정 위치에 올려놓습니다. 먼저 클립의 한쪽 끝을 사용하여 겁니다.
6. 그리고 나서 클립의 다른 쪽 끝을 눌러 클러 세트를 고정 위치의 상단에고정합니다. 고정 레버를 찾아 위로 올립니다.
7. 레버를 아래로 눌러 고정합니다.
8. CPU 팬 케이블을 메인보드의 CPU 팬 커넥터에 연결합니다.

중요 사항

* 이 젊에 표시된 메인보드 사진은 데먼스트레이션을 보여줄 목적으로만 사용된 사진입니다. 메인보드의 외양은 구입한 모델에 따라 다를 수있습니다.
*안전 혹이 고정 볼트에서 분리되는 즉시 고정 레버가 다시 튀어 오르기 때문에, 고정 볼트에서 안전 혹은 분리할 때는 손가락에서 눈을 떼지 마십시오.

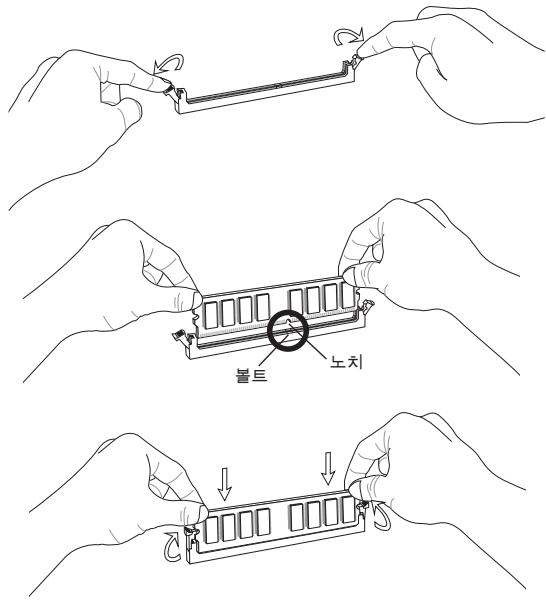

1. 메모리 모듈은 중앙에 노치가 하나만 있으며, 오른쪽 방향으로만 맞습니다.
2. 메모리 모듈을 DIMM 슬롯에 수직으로 끼お願いいます. 그리고 나서 메모리 모듈 위에 골든 학거가 DIMM 슬롯에 깊이 삽입될 때까지 밀어 넣습니다. DIMM 슬롯의 양쪽에 있는 플라스틱 클릭이 자동으로 달합니다. 메모리 모듈이 올바르게 DIMM 슬롯에 삽입하면 골든 학거를 거의 볼 수 없습니다.
3. 양쪽에있는 DIMM 슬롯 플라스틱 클립은 수동으로 잠가집니다.

볼트 노치

중요 사항

* DDR3 메모리 모듈은 DDR2과 서로 교환되지 안으며, DDR3 표준은 역호환이 되지 않습니다. 항상 DDR3 메모리 모듈은 DDR3 DIMM 슬롯에 설치해야합니다.
* 듀얼 채널 모드에서 유형과 밀도가 동일한 메모리 모듈을 다른 채널 DIMM 술통에 설치하는지 확인하십시오.
* 공적인 시스템을 부팅하려면 먼저 메모리 모듈을 DIMM1에 끼우십시오.

ATX 24 핀 전원 커넥터: JPWR1

이 컨넥터를 사용하여 ATX 24 핀 전원 공급장치를 연결할 수 있습니다. ATX 24 핀 전원 공급장치를 연결하러렴, 전원 공급장치의 플러그가 올바른 방향으로 삽입되었는지, 이 정렬되었는지 확인하십시오. 그리고 나서 전원 공급장치를 컨넥터 안쪽으로 팅 맞게 누릅니다.

12+3.3V 9+4.5V 6+5.5V Ground 12+3.3V 12+3.3V 12+3.3V 12+3.3V 12+3.3V 12+3.3V 12+3.3V 12+3.3V 12+3.3V 12+3.3V 12+3.3V 12+3.3V 12+3.3V 12-4 Ground 12-4 Ground 12-4 Ground 12-4 Ground 12-4 Ground 12-4 Ground 12-4 Ground 12-4 Ground 12-4 Ground 12-4 Ground 12-4 Ground 12-4 Ground 12-4 Ground 12-4 Ground 12-4 Ground 12-4 Ground 12-4 Ground 12 - 4.5V 12 - 4.5V 12 - 4.5V 12 - 4.5V 12 - 4.5V 12 - 4.5V 12 - 4.5V 12 - 4.5V 12 - 4.5V 12 - 4.5V 12 - 4.5V 12 - 4.5V

ATX 8 핀 전원 커넥터: JPWR2

이 12V 전원 커넥터는 CPU에 전원을 공급하는 데 사용됩니다.

모든 커넥터가 올바른 ATX 전원 공급장치에 연결되어 메인보드의 작동이 안정적인지 확인하십시오.

직렬 ATA 커넥터: SATA1/2

이 커넥터는 고속의 직렬 ATA 인터페이스 포트에 사용됩니다. 각 커넥터는 하나의 직렬 ATA 장치에 연결할 수 있습니다.

중요 사항

직렬 ATA 케이블을 90도로 꺼지 마십시오. 그럴 경우, 전송 중 데이터를 손실될 수 있습니다.

팬 전원 커넥터: CPUFAN, SYSFAN1\~3

팬 전원 커넥터는 +12V의 시스템 냉각 팬를 지원합니다. 전선을 커넥터에 연결할 때, 항상 빨간색 전선이 양극으로서 +12V에 연결되어야하고, 검은색 전선은 접지 선으로 GND에 연결되어야합니다. 메인보드에 시스템 하드웨어 모니터 합셋 온보드가 있는 경우, CPU 팬 제어를 활용하기 위해 속도 센서가 있는 특별이 디자인된 팬을 사용해야합니다.

CPUFAN 1. Ground 2. +12V 3. Sensor 4. Control

SYSFAN1~3 1. Ground 2. +12V 3. Sensor/ No Use

S/PDIF 출력 커넥터: JSP1

이 커넥터는 디지털 오디오 전송을 위해 S/PDIF (소니/필립스 디지털 포맷 인터케이브) 인터페이스를 연결되는 데 사용합니다.

1. Ground 2. SPDIF 3. VCC

CD 입력 커넥터: JCD1

이 커넥터는 외부 오디오 입력용으로 제공합니다.

1.L 2.Ground 3.Ground 4.R

전면 패널 오디오 커넥터: JAUD1

이 커넥터를 사용하여 전면 패널 스위치와 LED를 연결할 수 있으며, Intel® Front Panel I/O Connectivity Design Guide를 준수합니다.

1. Head Phone Detection 2. No Pin 3. MIC Detection 4. PRESENCE 5. No Pin 6. MIC Detection 7. SENSE SEND 8. MIC 9. Head Phone L 10. MEC R 11. MIC L

전먼 USB 커넥터: JUSB1/ JUSB2

Intel® I/O Connectivity Design Guide 를 준수하는 이 커넥터는 USB HDD, 디지털 카메라, MP3 플레이어, 프린트, 모델 등과 고속의 USB 엔터페이스 주병 장치를 연결하는 데 적합합니다.

10. Reserved. 8. Ground - 6. USB1+ 4. USB1- 2. VCC 9. No Pin 7. Ground 5. USB0+ 3. USB0- 1. VCC

TPM 모듈 커넥터: JTPM1 (옵션)

이 커넥터는 TPM (Trusted Platform Module) 모듈에 연결됩니다. 자세한 사용법과 TPM 보안 플랫폼 설명서를 참조하십시오.

14. Ground 12. No pin 8. 3V Power 4. 3V 3V Power 2. 3V Standby power 13. LPC Frame 9. LPC address & data pin 2 7. LPC address & data pin 1 5. LPC address & data pin 0 1 LPC Clock

새시 침입 커넥터: JCI1

이 커넥터는 새시 침입 스위치 케이블에 연결됩니다. 새시가 열리는 경우, 새시 침입 메커니즘이 활성화됩니다. 시스템이 이 상테를 기록하고 화면에 경고 메시지를 표시합니다. 경고를 지우려면 BIOS 유틸리티에서 레코드를 지워야합니다.

전면 패널 커넥터: JFP1, JFP2

이 커넥터는 전면 패널 스위치 및 LED에 대한 전기 연결에 사용됩니다. JFP1는 Intel® Front Panel I/O Connectivity Design Guide를 준수합니다.

이 커넥터는16550A 고속 통신 포트로서 16 바니트의 FIFO를 송수신합니다. 직렬 장치를 연결할 수 있습니다.

이 커넥터는 옵션인 병렬 브래킷을 연결하는 데 사용됩니다. 이 병렬 포트는 표준 프린터 프트로서, 확장 병렬 포트 (EPP) 및 확장 성능 병렬 포트 (ECP) 모드를 지원합니다.

보드에 시스템 구성 데이터를 유지하기 의해 외부 배터리부터 전원을 공급 받은 CMOS RAM이 있습니다. CMOS RAM의 경우, 시스템을 걸 때마다 시스템이 OS를 자동으로 부팅합니다. 시스템 구성을 지우려면 점퍼를 선정하여 데이터를 지우십시오.

JBAT1

▲1

▲1

데이터 저장

▲1

데이터 지우기

중요 사항

시스템이 꺼져 있는 동안 2-3핀을 단락시켜 CMOS를 지울 수 있습니다. 그리고 나서 1-2핀 위치를 돌아가십시오. 그럴 경우 메인보드가 손상될 수 있습니다.

PCI Express 슬롯

PCIE 슬롯은 PCIE 인터페이스 확장 카드를 지원합니다.

The PCIE x16 仓灵 The PCIE x1 仓灵

PCI 슬롯

PCI 슬롯 LAN 카드, SCSI 카드, USB 카드 및 PCI 규격을 준수하는 기타 애드온 카드를 지원합니다.

먼저 전원 공급 장치의 플러그를 뽑으십니오. 점퍼, 스의치 또는 BIOS 구성과 같은 확장 카드에 대해 필요한 하드웨어 및 소프트웨어 설정을 구성하려면 확장 카드의 설명서를 읽으십시오.

PCI 인터럽트 요청 라우팅

확장 카드를 추가하거나 제거할 때, interrupt request line의 약어인 IRQ는 I-R-Q발음하며, 장치가 인터럽트 신호를 마이크 프로세서로 전송할 수 있는 하드웨어입니다. PCI IRQ 핀은 일반적으로 다음과 같이 PCI버스 핀에 연결됩니다:

슬롯\순서	1	2	3	4
PCI 1	C#	D#	A#	B#
PCI 2	B#	C#	D#	A#
PCI 3	A#	B#	C#	D#
PCI 4	D#	A#	B#	C#

컴퓨터를 커면 시스템이 POST (Power On Self Test) 프로세서를 시작합니다. 화면에 아래의 메시지가 표시되면, 키를 눌러 설정을 시작합니다.

DEL를 눌러 설정을 시작합니다.

(DE L을 눌러 설정을 시작합니다.)

사용자가 응답하기 전에 메시지가 사라지는데 설정을 계속하려면 와 를 설정하여 시스템을 다시 커거나 리셋 버튼을 놀러 다시 시작합니다. 또한 , 및 키를 동시에 눌러 시스템을 다시 시작할 수도 있습니다.

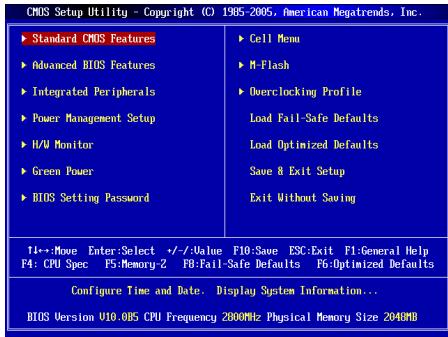

주페이지

CMOS Setup Utility - Copyright (C) 1985-2005, American Megatrends, Inc. ► Standard CMOS Features ► Advanced BIOS Features ► Integrated Peripherals ► Power Management Setup ► H/W Monitor ► Green Power ► BIOS Setting Password ► Cell Menu ► M-Flash ► Overclocking Profile Load Fail-Safe Defaults Load Optimized Defaults Save & Exit Setup Exit Without Saving 14→:Move Enter:Select +/-Value F10:Save ESC:Exit F1:General Help F4: CPU Spec F5:Memory-Z F6:Fail-Safe Defaults F6:Optimized Defaults Configure Time and Date. Display System Information... BIOS Version U10-085 CPU Frequency 2800MHz Physical Memory Size 2048MB

Standard CMOS Features (표준 CMOS 기능)

이 메뉴를 사용하여 시간, 날짜등과 같은 기본 시스템 구성을 처리합니다.

Advanced BIOS Features (고급 BIOS 기능)

이 메뉴를 사용하여 특별 고급 기능의 항목을 설정합니다.

Integrated Peripherals (통합된 주병 장치)

이 메뉴을 사용하여 통합된 주명 장치의 설정을 지정합니다.

Power Management Setup (전원 관리 설전)

이 메뉴을 사용하여 전원 관리의 설전을 지정합니다.

H/W Monitor (H/W 모니터)

이 항목은 CPU와 팬의 상태 및 전반적인 시스템의 경고를 표시합니다.

Green Power

이 메뉴를 사용하여 전원 위상을 지정합니다.

BIOS Setting Password (BIOS 설정 암호)

이 메뉴를 사용하여 BIOS의 암호를 설정합니다.

Cell Menu (셀 메뉴)

이 메뉴를 사용하여 주파수/전압 제어 및 오버클로킹의 설정을 지정합니다.

M-Flash(M-플래시)

이 메뉴를 사용하여 스토리지 드라이브에서 BIOS를 읽거나 플래시합니다 (FAT/FAT32 포맷 전용).

Overclocking Profile (오버클로킹 프로필)

이 메뉴를 사용하여 BIOS의 설정을 CMOS에/에서 저장하거나 로드합니다.

Load Fail-Safe Defaults (장애시 안전 기본값 로드)

이 메뉴를 사용하여 안정된 시스템 성능을 위해 BIOS 공급업체가 설정한 기본값을 로드합니다.

Load Optimized Defaults (최적 기본값 로드)

이 메뉴를 사용하여 특별히 메인보드 최적의 성능을 위해 메인보드 제조업체가 설정한기본값을 로드합니다.

Save & Exit Setup (저장 및 설정 종료)

CMOS에 변경사항을 저장하고 설정을 종료합니다.

Exit Without Saving (저장하지 않고 종료)

모든 변경사항을 취소하고 설정을 종료합니다.

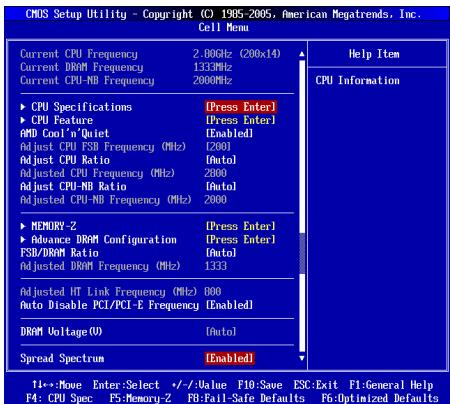

설 메뉴

이 항목은 CPU, 메모리 및 CPU-NB 속도의 현재 주파수을 표시합니다. 읽기 전용입니다.

CPU Specifications (CPU 사양)

를 눌러 하위 메뉴를 시작합니다. 이 하위 메뉴는 설치된 CPU에 대한 정보를 표시합니다.

CPU Technology Support (CPU 기술 지원)

를 눌러 하위 메뉴를 시작합니다. 이 하위 메뉴는 설치된 CPU가 지원하는 기술을 표시합니다. 읽기 전용입니다.

CPU Feature (CPU 기능)

를 눌러 하위 메뉴를 시작합니다.

AMD Cool'n'Quiet (AMD 콜앤파이어트)

쿨앤좌이어트 기술은 CPU 속도와 소비 전력을 효과적이고 동적으로 낮출 수 있습니다.

SVM Support (SVM 지원)

이 항목을 사용하여 SVM를 (비)활성화합니다.

AMD Cool'n'Quiet(AMD 콜앤파이어트)

쿨앤좌이어트 기술은 CPU 속도와 소비 전력을 효과적이고 동적으로 낮출 수 있습니다.

중요 사항

쿨앤좌이어트 기능이 활성화되고 제대로 작동하는지 확인하려면, 다음을 이중으로 확인해야 합니다:

* BIOS 설정을 실행하고 Cell Menu를 선택합니다. Cell Menu(셀메뉴)에서 AMD Cool'n'Quiet(쿨앤파이어트)를 찾아 이 항목을 "Enabled(사용)"로 설정합니다.

* Windows를 시작하여 [시작]->[설정]->[제어판]->[전원 옵션]을 선택합니다. PowerOptions Properties (전원 옵션 등록 정보) 태그를 시작하여 Power schemes (전원 체계)에서 Minimal Power Management (최소 전원 관리)를 선택합니다.

Adjust CPU FSB Frequency (MHz) (CPU FSB 주파수 조정) (MHz)

이 항목을 사용하여 CPU FSB 클록 주파수(in MHz)를 선택할 수 있습니다.

Adjust CPU Ratio (CPU 비율 조정)

이 항목을 사용하여 CPU 클록 승수기(비율)을 설정할 수 있습니다. 이 필드는 프로 세서가 이 기능을 지원할 경우에만 사용할 수 있습니다.

이 항목은 조정된 CPU 주파수 (FSB x 비율) 를 표시합니다. 읽기 전용입니다.

Adjust CPU-NB Ratio (CPU-NB 비율 조정)

이 항목을 사용하여 CPU-NB 콜록 승수(비율)을 조정할 수 있습니다.

이 항목은 조정된 CPU-NB 주파수를 표시합니다. 읽기 전용입니다.

MEMORY-Z (메모리-Z)

를 눌러 하위 메뉴를 시작합니다.

DIMM1\~2 Memory SPD Information (DIMM1\~2 메모리 SPD 정보)

를 눌러 하위 메뉴를 시작합니다. 이 하위 메뉴는 설치된 메모리의 정보를 표시합니다.

Advance DRAM Configuration (고급 DRAM 구성)

를 눌러 하위 메뉴를 시작합니다.

DRAM Timing Mode (DRAM 타이밍 모드)

[Auto(자동)]으로 설정하면 이 필드는 자동으로 DRAM 타이밍을 감지할 수 있습니다.

1T/2T Memory Timing(1T/2T 메모리 타이밍)

DRAM Timing 모드가 [Manual (수동)]으로 설정하면, 필드를 조정할 수있습니다. 이 필드는 명령 울을 제어합니다. [1T]를 선택하면 DRAM 신호 컨트롤러가 1 클럭 사이클 속도로 실행합니다. [2T]를 선택하면 DRAM 신호 컨트롤러가 2 클럭 사이클 속도로 실행합니다.

DCT Unganged Mode(DCT 언게인지드 모드)

이 기능은 2개의 64 비트 DCT를 하나의 128 비트 인터페이스로 통합하는 데사용됩니다.

FSB/DRAM Ratio (FSB/DRAM 비율)

이 항목을 사용하면 FSB 비율을 선택할 수 있습니다.

이 항목은 조정된 메모리 주파수를 표시합니다. 읽기 전용입니다.

Adjusted HT Link Frequency (MHz)(조정된 HT 링크 주파수) (MHz)

이 항목은 조정된 HT 링크 주파수를 표시합니다. 읽기 전용입니다.

Auto Disable PCI/PCI-E Frequency (PCI/PCI-E 주파수 자동 해제)

[Enabled(사용)]으로 설정하면 시스템이 빈 PCI 및 PCI-E 슬롯에서 클록을 제거(전원이 꺼짐)하여 전자파 장애(EMI)를 최소화할 수 있습니다.

DRAM Voltage (V)

이 항목은 메모리의 전압 조정에 사용됩니다.

Spread Spectrum(대역 확산)

마더 보드의 클럭 생성기가 펄스화되면 펄스의 극치값(스파이크)이 전자파 장애 (EMI)를 일으킨니다. 대역 확산 기능은 펄스 조절로 생성된 EMI를 줄여줌으로써 그 결과 펄스의 스파이크가 flatter curve로 감소됩니다.

중요 사항

* EMI 문제가 발생하지 않을 경우 최적의 시스템 안정성 및 성능을 위해 사용 안함으로 설정합니다. 그러나 EMI로 인해 문제가 발생할 경우 EMI 감소를 사용으로 설정하십시오.
* 대역 확산 값이 클수록 EMI 는 감소되지만 시스템의 안정성은 저하됩니다. 가장 적합한 대역 확산 값은 해당 지역의 EMI 규정을 참조하십시오.
* 사소한 지터조차도 클록 속도를 일시적으로 상승시키면 오버클로킹한 프로세스를 고정시키는 원인이 될 수 있으므로 오버클로킹을 진행하는 동안 대역 확산을 반드시 사용 안함으로 설정해야합니다.

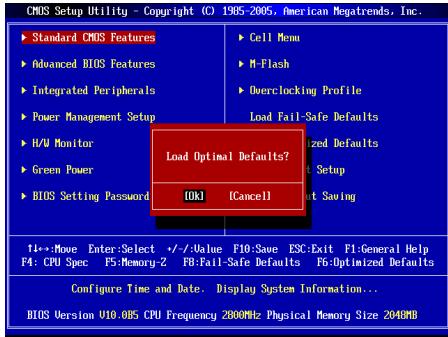

Load Optimized Defaults(최적화 기본값 로드)

안정적인 성능을 위해 메인보드 공급 업체가 설정한 기본값을 로드할 수 있습니다.

CMOS Setup UTILITY - Copyright (C) 1985-2005, American Megatrends, Inc. ► Standard CMOS Features ► Advanced BIOS Features ► Integrated Peripherals ► Power Management Setup ► H/W Monitor ► Green Power ► BIOS Setting Password ► Cell Menu ► M-Flash ► Overclocking Profile Load Fail-Safe Defaults Load Optimal Defaults? OK! (Cancell) 1+->:Move Enter:Select +/-Value F10:Save ESC:Exit F1:General Help F4: CPU Spec F5:Memory-Z FB:Fail-Safe Defaults F6:Optimized Defaults Configure Time and Date. Display System Information... BIOS Version U10-085 CPU Frequency 2800MHz Physical Memory Size 2048MB
