Produkttyp	Mainboard
Marke	MSI
Modell	NF725-C21 (MS-7615 v2.x)
Formfaktor	ATX (30,5 cm x 19,0 cm)
Prozessorsockel	AM3
Unterstützte Prozessoren	AMD Phenom II, Phenom, Athlon II, Athlon, Sempron
Chipsatz	NVIDIA GeForce 7025 / nForce 630a
HyperTransport	2.0 bis 1 GHz
Arbeitsspeicher	2 x DDR3 DIMM, max. 8 GB, DDR3 1600/1066/800 MHz
Speicher	2 SATA-Anschlüsse mit 3 Gb/s
Netzwerk	Realtek RTL8105E, 10/100 Fast Ethernet
Audio	Realtek ALC887, 7.1 Kanäle, Azalia-kompatibel
Erweiterungssteckplätze	1 PCIe x16, 1 PCIe x1, 4 PCI
Rückseitige Anschlüsse	PS/2 Maus, PS/2 Tastatur, serielle Schnittstelle, 6 USB 2.0, RJ45, Line-In, Line-Out, Mikrofon
Interne Anschlüsse	2 USB 2.0, Gehäuseintrusion, CD-In, S/PDIF-Ausgang, Front-Audio, TPM (optional), seriell, parallel, 1 CPU-Lüfter, 2 Gehäuselüfter
Stromversorgung	ATX 24-pin + 8-pin CPU
BIOS	AMI BIOS, Übertaktungsoptionen, M-Flash, Cool'n'Quiet
Anzahl der Montagelöcher	6
Wartung und Reinigung	Kurzschlüsse vermeiden, keine Metallteile auf das Mainboard legen, einen geeigneten Kühlkörper verwenden
Sicherheit	Netzstecker ziehen vor allen Arbeiten, CMOS nicht unter Spannung löschen

Häufig gestellte Fragen - NF725-C21 MSI

Welche Prozessoren sind mit dem MSI NF725-C21 kompatibel?

Das Mainboard unterstützt AMD Phenom II, Phenom, Athlon II, Athlon und Sempron Prozessoren im AM3 Format. Besuchen Sie die MSI-Website für die vollständige Liste.

Was ist der maximale Arbeitsspeicher und der unterstützte Typ?

Das Mainboard unterstützt bis zu 8 GB DDR3 Arbeitsspeicher mit 1600/1066/800 MHz auf zwei DIMM-Steckplätzen. Verwenden Sie identische Module für den Dual-Channel-Modus.

Wie lösche ich das CMOS?

Schalten Sie den PC aus und ziehen Sie den Netzstecker. Versetzen Sie den Jumper JBAT1 von Position 1-2 auf Position 2-3 für einige Sekunden, dann setzen Sie ihn zurück auf 1-2. Führen Sie diesen Vorgang niemals unter Spannung durch.

Wie schnell ist das LAN-Netzwerk?

Der Realtek RTL8105E Controller bietet eine 10/100 Fast Ethernet Verbindung. Es ist kein Gigabit.

Wie aktiviere ich die Cool'n'Quiet-Funktion?

Im BIOS gehen Sie zu Cell Menu und aktivieren Sie AMD Cool'n'Quiet. Wählen Sie dann in Windows unter den Energieoptionen den Modus Minimale Energieverwaltung.

Unterstützt das Mainboard Dual-Channel?

Ja, durch Installieren von zwei identischen Speichermodulen in den Steckplätzen DIMM1 und DIMM2 wird der Dual-Channel-Modus automatisch aktiviert.

Wie schließe ich das Front-Audio an?

Verwenden Sie den Anschluss JAUD1 und folgen Sie der Pinbelegung: MIC, Headphone L/R usw. Beachten Sie das Schema im Handbuch für den korrekten Anschluss.

Welche Erweiterungssteckplätze sind verfügbar?

Das Mainboard verfügt über einen PCIe x16-Steckplatz, einen PCIe x1-Steckplatz und vier PCI-Standardsteckplätze.

Wie aktualisiere ich das BIOS?

Verwenden Sie die M-Flash Funktion im BIOS, um von einem USB-Stick zu flashen, der mit FAT32 formatiert ist. Laden Sie das BIOS von der MSI-Website herunter.

Welche Spannung wird für den Arbeitsspeicher empfohlen?

Die Standardspannung beträgt 1,5 V. Sie können diese bei Bedarf im Cell Menu des BIOS anpassen, beachten Sie jedoch die Spezifikationen Ihrer Module.

BEDIENUNGSANLEITUNG NF725-C21 MSI

Hinweis von MSI zur Erhaltung und Schutz unserer Umwelt

Gemäß der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte dürfen Elektro- und Elektronik-Altgeräte nicht mehr als kommunale Abfälle entsorgt werden. MSI hat europaweit verschiedene Sammel- und Recyclingunternehmen beauftragt, die in die Europäische Union in Verkehr gebrachten Produkte, am Ende seines Lebenszyklus zurückzunehmen. Bitte entsorgen Sie dieses Produkt zum gegebenen Zeitpunkt ausschliesslich an einer lokalen Altgerätesammelstelle in Ihrer Nähe.

Danke, dass Sie das NF725-C35/ NF725-C21 Serie (MS-7615 v2.x) ATX Mainboard gewählt haben. Das NF725-C35/ NF725-C21 Serie basiert auf dem NVIDIA® GeForce 7025/ nForce 630a Chipsatz und ermöglicht so ein optimales und effizientes System. Entworfen, um den hochentwickelten AMD® AM3 Prozessor, das NF725-C35/ NF725-C21 Serie die ideale Lösung zum Aufbau eines professionellen Hochleistungsdesktopsystems dar.

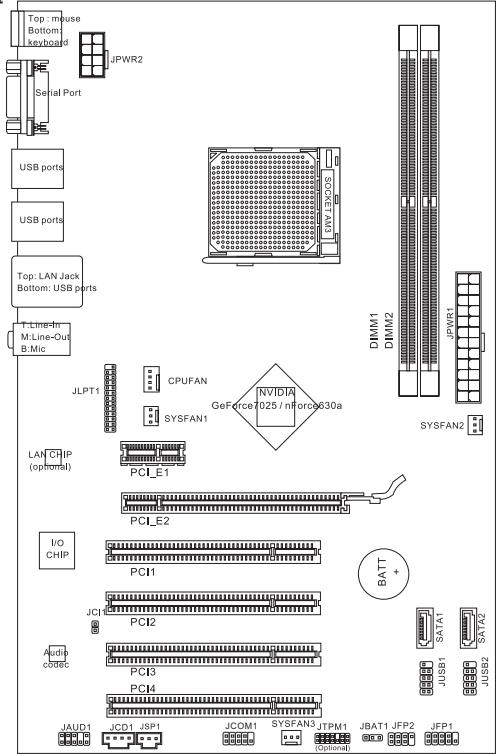

Layout

SPEZIFIKATIONEN

Prozessoren

■ Unterstützt AMD ^® Phenom ^™ II, Phenom ^™ , Athlon ^™ II, Athlon ^™ und Sempron ^™ Prozessoren für Sockel AM3 (Weitere CPU Informationen finden Sie unter http://www.msi.com/index.php?func=cpuform2)

HyperTransport

■ Hyper Transport 2.0 unterstützt die Geschwindigkeit bis zu 1GHz

Chipsatz

■ NVIDIA® GeForce7025 / nForce630a Chipsatz

Speicher

■ DDR3 1600/ 1066/ 800 SDRAM (gesamt max. 8GB) ■ 2 DDR3 DIMMs (240Pin / 1,5V) *(Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter http://www.msi.com/index.php?func=testreport)

LAN

■ Unterstützt LAN 10/100/1000 Fast Ethernet über Realtek® RTL8111E (für NF725-C35) ■ Unterstützt LAN 10/100 Fast Ethernet über Realtek® RTL8105E (für NF725-C21)

Audio

■ Onboard-Soundchip Realtek® ALC887 ■ 7,1-Kanal-Audio-Ausgang ■ Erfüllt die Azalia-Spezifikationen

SATA

■ 2 SATA 3Gb/s Anschlüsse

Anschlüsse

■ Hintere Ein-/Ausgänge - 1 PS/2-Mausanschluss - 1 PS/2-Tastaturanschluss - 1 serieller Anschluss - 6 USB 2.0 Anschlüsse - 1 LAN-Anschluss - 3 Audiobuchsen ■ On-Board-Stiftleisten - 2 USB 2.0 Stiftleisten - 1 Gehäusekontaktschalter - 1 CD-Stiftleiste für Audio-Eingang - 1 S/PDIF-Ausgang-Stiftleiste - 1 Audio-Stiftleiste für Gehäuse-Audio-Ein-/Ausgänge - 1 TPM-Schnittstelle (optional) - 1 serielle Stiftleiste - 1 parallele Stiftleiste - 1 Stromanschluss für CPU-Lüfter - 2 Stromanschlüsse für System-Lüfter

Steckplätze

■ 1 PCIE x16-Steckplatz ■ 1 PCIE x1-Steckplatz ■ 4 PCI-Steckplätze, unterstützen 3,3V/5V PCI-Bus-Interface

Formfaktor

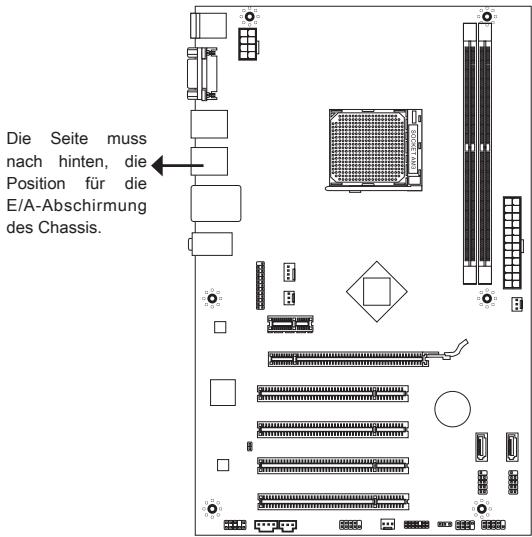

SCHRAUBENLÖCHER

Wenn Sie das Mainboard installieren, müssen Sie das Mainboard in die korrekte Richtung in das Chassis setzen. Die Positionen der Schraubenlöcher auf dem Mainboard sind wie unten gezeigt.

Schraubenlöcher

Beziehen Sie sich auf das obige Bild, um Abstandshalter an den entsprechenden Stellen im Chassis zu installieren und dann Schrauben durch die Schraubenlöcher des Mainboards in die Abstandshalter zu drehen.

WICHTIG

* Zur Verhütung von Schäden auf dem Mainboard ist jeglicher Kontakt zwischen dem Mainboard-Stromkreis und dem Chassis oder unnötige Abstandshalter, die auf dem Chassis montiert sind, verboten. * Bitte stellen Sie sicher, dass keine metallischen Komponenten auf dem Mainboard ausgesetzt sind oder sich innerhalb des Chassis befinden, die einen Kurzschluss des Mainboards verursachen könnten.

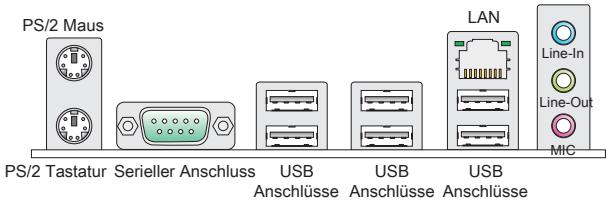

HINTERES ANSCHLUSSPANEL

Das hintere Anschlusspanel verfügt über folgende Anschlüsse:

Dieses Kapitel informiert Sie darüber, wie Sie die CPU, den CPU-Kühler und die Speichermodule sowie Erweiterungskarten einbauen, des Weiteren darüber, wie die Steckbrücken auf dem Mainboard gesetzt werden. Zudem bietet es Hinweise darauf, wie Sie Peripheriegeräte anschließen, wie z.B. Maus, Tastatur usw. Handhaben Sie die Komponenten während des Einbaus vorsichtig und halten Sie sich an die vorgegebene Vorgehensweise beim Einbau.

Wenn Sie die CPU einbauen, stellen Sie bitte sicher, dass Sie auf der CPU einen Kühler anbringen, um Überhitzung zu vermeiden. Verfügen Sie über keinen Kühler, setzen Sie sich bitte mit Ihrem Händler in Verbindung, um einen solchen zu erwerben und zu installieren.

Folgen Sie den Schritten unten, um die CPU und den Kühler ordnungsgemäß zu installieren. Ein fehlerhafter Einbau führt zu Schäden an der CPU und dem Mainboard.

1. Ziehen Sie den Hebel leicht seitlich vom Sockel weg, heben Sie ihn danach bis zu einem Winkel von ca. 90° an.
2. Machen Sie den goldenen Pfeil auf der CPU ausfindig. Die CPU passt nur in der korrekten Ausrichtung. Setzen Sie die CPU in den Sockel.
3. Ist die CPU korrekt installiert, sollten die Pins an der Unterseite vollständig versenkt und nicht mehr sichtbar sein. Beachten Sie bitte, dass jede Abweichung von der richtigen Vorgehensweise beim Einbau Ihr Mainboard dauerhaft beschädigen kann.
4. Drücken Sie die CPU fest in den Sockel und drücken Sie den Hebel wieder nach unten bis in seine Ursprungsstellung. Da die CPU während des Schließens des Hebels dazu neigt, sich zu bewegen, sichern Sie diese bitte während des Vorgangs durch permanenten Fingerdruck von oben, um sicherzustellen, dass die CPU richtig und vollständig im Sockel sitzt.
5. Setzen Sie den Kühler auf die Kühlerhalterung und hacken Sie zuerst ein Ende des Kühlers an dem Modul fest.
6. Dann drücken Sie das andere Ende des Bügels herunter, um den Kühler auf der Kühlerhalterung zu fixieren. Anschließend ziehen Sie den Sicherungshebel an der Seite fest.
7. Drücken Sie den Sicherungshebel.
8. Verbinden Sie das Stromkabel des CPU-Lüfters mit dem Anschluss auf dem Mainboard.

* Die Fotos des Mainboards in diesem Abschnitt dienen nur Demonstrationszwecken im Zusammenhang mit dem Kühlereinbau beim Sockel AM3. Die Erscheinung Ihres Mainboards kann je nach Modell abweichen. * Es besteht Verletzungsgefahr, wenn Sie den Sicherungshaken vom Sicherungsbolzen trennen. Sobald der Sicherungshaken gelöst wird, schnellt er sofort zurück.

Vorgehensweise beim Einbau von Speichermodulen

1. Die Speichermodule haben nur eine Kerbe in der Mitte des Moduls. Sie passen nur in einer Richtung in den Sockel.
2. Setzen Sie den DIMM-Speicherbaustein senkrecht in den DIMM-Sockel und drücken Sie ihn hinein, bis die goldenen Kontakte tief im Sockel sitzen. Wenn das Speichermodul richtig im DIMM-Steckplatz eingesetzt ist, können Sie den goldenen Finger kaum sehen.
3. Prüfen Sie von Hand, ob das Arbeitsspeichermodul von den seitlichen Bügeln am DIMM-Steckplatz richtig gehalten wird.

* DDR3 und DDR2 können nicht untereinander getauscht werden, und der Standard DDR3 ist nicht abwärtskompatibel. Installieren Sie DDR3-Speichermodule stets in DDR3-DIMM-Steckplätzen und DDR2-Speichermodule stets in DDR2-DIMM-Steckplätzen. * Stellen Sie im Zweikanalbetrieb bitte sicher, dass Sie Module des gleichen Typs und identischer Speicherdichte in den DIMM-Steckplätzen unterschiedlicher Kanäle verwenden. * Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer zuerst DIMM 1.

ATX-24-poliger Stromanschluss: JPWR1

Hier können Sie ein ATX-24-Pin-Netzteil anschließen. Wenn Sie die Verbindung herstellen, stellen Sie sicher, dass der Stecker in der korrekten Ausrichtung eingesteckt wird und die Pins ausgerichtet sind. Drücken Sie dann den Netzteilstecker fest in den Steckersockel.

Dieser 12V-Stromanschluss wird verwendet, um die CPU mit Strom zu versorgen.

Stellen Sie die Verbindung aller drei Anschlüsse mit einem angemessenen ATX-Netzteil sicher, um den stabilen Betrieb des Mainboards sicherzustellen.

Serial-ATA-Anschlüsse: SATA1/2

Der Anschluss ist eine Hochgeschwindigkeitsschnittstelle von Serial ATA. Jeder Anschluss kann ein Serial-ATA-Gerät anschließen.

WICHTIG

Bitte falten Sie das Serial ATA Kabel nicht in einem Winkel von 90 Grad, da dies zu Datenverlusten während der Datenübertragung führt.

Stromanschlüsse für Lüfter: CPUFAN, SYSFAN1\~3

Die Netzteillüfter Anschlüsse unterstützen aktive Systemlüfter mit +12V. Wenn Sie den Stecker mit dem Anschluss verbinden, sollten Sie immer darauf achten, dass der rote Draht der positive Pol ist und mit +12V verbunden werden sollte, der schwarze Draht ist der Erdkontakt und sollte mit GND verbunden werden. Besitzt Ihr Mainboard einen Chipsatz zur Überwachung der Systemhardware und Steuerung der Lüfter, dann brauchen Sie einen speziellen Lüfter mit Tacho, um diese Funktion zu nutzen.

S/PDIF- Ausgang: JSP1

Die S/PDIF (Sony & Philips Digital Interconnect Format) Schnittstelle wird für die Übertragung digitaler Audiodaten verwendet.

CD- Eingang: JCD1

Dieser Anschluss wird für externen Audioeingang zur Verfügung gestellt.

Audioanschluss des Frontpanels: JAUD1

Der Audio Frontanschluss ermöglicht den Anschluss von Audioein- und -ausgängen eines Frontpanels. Der Anschluss entspricht den Richtlinien des Intel® Front Panel I/O Connectivity Design Guide.

Der Anschluss entspricht den Richtlinien des Intel® Front Panel I/O Connectivity Design Guide, und ist bestens geeignet, Hochgeschwindigkeits- USB- Peripheriegeräte anzuschließen, wie z.B. USB Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker, Modems und ähnliches.

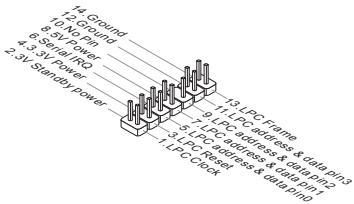

TPM Modul Anschluss: JTPM1 (optional)

Dieser Anschluss wird für das optionale TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch.

Gehäusekontaktanschluss: JCI1

Dieser Anschluss wird mit einem Kontaktschalter verbunden. Wird das Gehäuse geöffnet, wird der Schalter geschlossen und das System zeichnet dies auf und gibt auf dem Bildschirm eine Warnung aus. Um die Warnmeldung zu löschen, muss das BIOS aufgerufen und die Aufzeichnung gelöscht werden.

Die Anschlüsse für das Frontpanel dienen zum Anschluss der Schalter und LEDs des Frontpanels. JFP1 erfüllt die Anforderungen des Intel® Front Panel I/O Connectivity Design Guide.

Serieller Anschluss: JCOM1

Es handelt sich um eine 16550A-Kommunikationsschnittstelle, die 16 Bytes FIFOs senden/empfängt. Hier lässt sich eine serielle Maus oder andere serielle Geräte direkt anschließen.

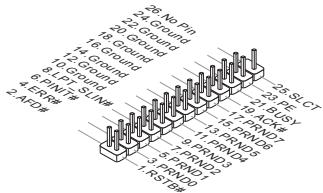

Parallele Stiftleiste: JLPT1

Die folgende Stiftleiste unterstützt den Betrieb von Endgeräten (Parallele Stiftleiste) über ein optional erhältliches Bracket. Der Anschluss (Parallel Port) unterstützt die Betriebsmodi EPP (Enhanced Parallel Port) und ECP (Extended Capabilities Port).

Steckbrücke zur CMOS-Löschung: JBAT1

Der Onboard-CMOS-Speicher (RAM) wird über eine zusätzliche Batterie mit Strom versorgt, damit die Daten nach Abschalten des Systems erhalten bleiben. Sollten Sie Fehlermeldungen während des Startvorganges erhalten, kann ein Zurücksetzen des CMOS-Speichers in den ursprünglichen Werkszustand helfen. Drücken Sie dazu leicht den Schalter.

▲1

▲1

▲1 Halten Daten Löschen Daten

WICHTIG

Sie können den CMOS löschen, indem Sie die Pins 2-3 verbinden, während das System ausgeschaltet ist. Kehren Sie danach zur Pinposition 1-2 zurück. Löschen Sie den CMOS nicht, solange das System angeschaltet ist, dies würde das Mainboard beschädigen.

PCI-Express-Steckplatz

Der PCIE-Steckplatz unterstützt eine Erweiterungskarte mit der PCIE-Schnittstelle.

PCIEx16-Steckplatz PCIE x1-Steckplatz

PCI-Steckplatz

Der PCI-Steckplatz kann LAN-Karten, SCSI-Karten, USB-Karten und sonstige Zusatzkarten aufnehmen, die mit den PCI-Spezifikationen konform sind.

Achten Sie darauf, dass Sie zuerst das Netzkabel aus der Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder entfernen. Denken Sie bitte auch daran, die Dokumentation der Erweiterungskarte zu lesen, um notwendige Hardware- oder Softwareeinstellungen für die Erweiterungskarte wie z.B. Jumper-, Schalter- oder BIOS-Einstellungen vorzunehmen.

PCI-Unterbrechungsanforderungs-Routing

Eine IRQ (Interrupt Request; Unterbrechungsanforderung)-Leitung ist eine Hardwareleitung, über die ein Gerät Unterbrechungssignale zu dem Mikroprozessor schicken kann. Die PCI IRQ-Pole werden in der Regel mit den PCI-Bus-Polen wie folgt verbunden:

FolgeSteckplatz	1	2	3	4
PCI 1	C#	D#	A#	B#
PCI 2	B#	C#	D#	A#
PCI 3	A#	B#	C#	D#
PCI 4	D#	A#	B#	C#

Nach dem Einschalten beginnt der Computer den POST (Power On Self Test – Selbstüberprüfung nach dem Anschalten). Sobald die Meldung unten erscheint, drücken Sie die Taste oder , um das Setup aufzurufen.

(ENTF drücken, um das Einstellungsprogramm zu öffnen)

Sollten Sie die Taste nicht rechtzeitig gedrückt haben und somit den Start des BIOS verpasst haben, starten Sie bitte Ihr System neu. Entweder drücken Sie dazu den "Power On / Anschalter" oder den "Reset" Knopf. Alternativ betätigen Sie die Tastenkombination , und , um einen Neustart zu erzwingen.

Main Page

Standard CMOS Features

In diesem Menü können Sie die Basiskonfiguration Ihres Systems anpassen, so z.B. Uhrzeit, Datum usw.

Verwenden Sie diesen Menüpunkt, um AMI-eigene weitergehende Einstellungen an Ihrem System vorzunehmen.

Verwenden Sie dieses Menü, um die Einstellungen für in das Board integrierte Peripheriegeräte vorzunehmen.

Power Management Setup

Verwenden Sie dieses Menü, um die Einstellungen für die Stromsparfunktionen vorzunehmen.

H/W Monitor

Dieser Eintrag zeigt den Status der CPU, des Lüfters und allgemeine Warnungen zum generellen Systemstatus.

Green Power

Verwenden Sie dieses Menü, um Einstellungen der Stromversorgung vorzunehmen.

Verwenden Sie dieses Menü, um das Kennwort für das BIOS einzugeben.

Cell Menu

Hier können Sie Einstellungen zu Frequenzen/Spannungen und Übertaktung vornehmen.

M-Flash

In diesem Menü können Sie das BIOS vom Speicher-Antrieb abtasten/aufblinken (nur FAT/FAT32 Format).

Abspeichern/laden die Einstellungen im/vom CMOS für BIOS.

Load Fail-Safe Defaults

Hier können Sie die BIOS-Werkseinstellungen für stabile Systemleistung laden.

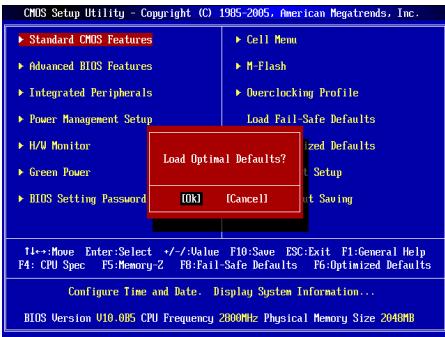

Load Optimized Defaults

In diesem Menü können Sie eine stabile, werkseitig gespeicherte Einstellung des BIOS-Speichers laden.

Save & Exit Setup

Speichern der BIOS-Änderungen im CMOS und Verlassen des BIOS.

Exit Without Saving

Verlassen des BIOS ohne Speichern; vorgenommene Änderungen gehen verloren.

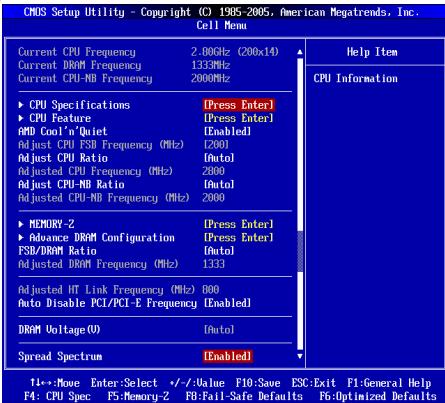

Cell Menu

Zeigt die aktuelle Frequenz von CPU/Speicher/CPU-NB. Nur Anzeige.

CPU Specifications

Drücken Sie die Eingabetaste, um das Untermenü aufzurufen. Das Untermenü zeigt Informationen über die installierte CPU.

Drücken Sie die Eingabetaste, um das Untermenü aufzurufen, das die Technologien anzeigt, die die installierte CPU unterstützt.

CPU Feature

Drücken Sie die Eingabetaste, um das Untermenü aufzurufen.

AMD Cool'n'Quiet

Die Cool'n'Quiet-Technologie kann die CPU-Geschwindigkeit und den Stromverbrauch effizient und dynamisch senken.

SVM Support

Diese Option aktiviert oder deaktiviert das SVM.

AMD Cool'n'Quiet

Die Cool'n' Quiet-Technologie kann die CPU-Geschwindigkeit und den Stromverbrauch effizient und dynamisch herabsetzen.

WICHTIG

Für eine einwandfreie Funktion muss folgende Vorgehensweise unbedingt sichergestellt werden:

* BIOS Setup ausführen und wählen Sie das Menü "Cell Menu" aus. Unter "Cell Menu" setzen Sie "AMD Cool'n'Quiet" auf [Enabled].

* Öffnen Sie Windows und wählen Sie [Start] -> [Einstellungen] -> [Systemsteuerung] -> [Energieoptionen]. Gehen Sie zu den Eigenschaften von Energieoptionen und wählen Sie "Minimaler Energieverbrauch" unter den Energieschemas.

Hier können Sie die CPU-FSB-Frequenz angeben.

CPU-Ratio einstellen

Hier können Sie den CPU-Taktmultiplikator (Ratio) angeben. Dies können Sie nur nutzen, wenn der Prozessor diese Funktion unterstützt.

Zeigt die eingestellte Frequenz der CPU (FSB x Ratio). Nur Anzeige.

CPU-NB-Ratio einstellen

Hier können Sie den CPU-NB-Taktmultiplikator (Ratio) angeben.

Zeigt die eingestellte Frequenz der CPU-NB. Nur Anzeige.

MEMORY-Z

Drücken Sie die Eingabetaste, um das Untermenü aufzurufen.

DIMM1\~2 Memory-SPD-Informationen

Drücken Sie die Eingabetaste, um das Untermenü aufzurufen. Das Untermenü zeigt die Information des installierten Speichers.

Advance DRAM Configuration

Drücken Sie die Eingabetaste, um das Untermenü aufzurufen.

DRAM Timing Mode

Dies kann alle DRAM-Timing automatisch auffangen, wenn DRAM Timing auf [Auto] eingestellt ist.

1T/2T Memory Timing

Legt die SDRAM-Kommandorate fest. Die Einstellung [1T] lässt den SDRAM-Signal-Controller mit einem 1T (Taktzyklus) laufen. Bei [2T] läuft er mit zwei Zyklen. 1T ist schneller als 2T.

DCT Unganged Mode

Im Unganged-Modus ist ein logisches DIMM ein 64-Bit-DIMM.

FSB/DRAM Ratio

Hier können Sie das FSB/Ratio des Speichers anpassen.

Zeigt die eingestellte Frequenz des DDR-Speichers an. Nur Anzeige.

Zeigt die eingestellte Frequenz des HT-Links an. Nur Anzeige.

Auto Disable PCI/PCI-E Frequency

Lautet die Einstellung auf [Enabled] (eingeschaltet), deaktiviert das System die Taktung leerer PCI-Sockel, um die elektromagnetische Störstrahlung (EMI) zu minimieren.

DRAM-Spannung (V)

Mit dieser Option können Sie die Speicherspannung anpassen.

Spread Spectrum

Wenn der Taktgenerator des Motherboards pulsiert, erzeugen die Extremwerte (Spitzen) der Pulse EMI (elektromagnetische Interferenzen). Die Spread-Spectrum-Funktion reduziert die erzeugten EMI, indem die Pulse so moduliert werden, dass die Pulsspitzen zu flacheren Kurven reduziert werden.

WICHTIG

* Wenn Sie keine Probleme mit Interferenzen haben, belassen Sie es bei der Einstellung [Disabled] (ausgeschaltet), um die bestmögliche Systemstabilität und -leistung zu gewährleisten. Stellt EMI für Sie ein Problem dar, wählen Sie die gewünschte Bandbreite zur Reduktion der EMI. * Je größer der Spread-Spectrum-Wert ist, desto mehr nimmt die EMI ab, und das System wird weniger stabil. Bitte fragen Sie Ihre lokale EMI-Regelung nach dem am besten geeigneten Spread-Spectrum-Wert. * Denken Sie daran, Spread Spectrum zu deaktivieren, wenn Sie übertakten, da selbst eine leichte Schwankung eine vorübergehende Taktsteigerung erzeugen kann, die gerade ausreichen mag, um Ihren übertakteten Prozessor einzufrieren.

Optimierte Standardwerte laden

Hier können Sie die BIOS-Voreinstellungen für den stabilen Betrieb laden, die der Mainboardhersteller vorgibt.
