NF725-C21 - Carte mère MSI - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Carte mère
Socket	AM3+
Chipset	AMD 760G
Format	Micro ATX
Nombre de slots RAM	2 slots DDR3
Capacité maximale de RAM	16 Go
Type de RAM supporté	DDR3 1066/1333/1600 MHz
Ports SATA	4 x SATA 3 Gb/s
Ports USB	USB 2.0 et USB 3.0 disponibles
Sortie vidéo	VGA et DVI
Alimentation électrique	24 broches ATX
Dimensions approximatives	24.4 cm x 24.4 cm
Poids	Environ 1.5 kg
Compatibilités	Processeurs AMD compatibles avec socket AM3+
Fonctions principales	Support des processeurs AMD, connectivité USB, gestion de la mémoire
Entretien et nettoyage	Nettoyage régulier des composants, vérification des connexions
Pièces détachées et réparabilité	Réparabilité modérée, pièces disponibles sur le marché
Sécurité	Protection contre les surcharges électriques, mise à jour du BIOS recommandée
Informations générales	Produit destiné aux utilisateurs souhaitant assembler un PC avec processeur AMD

FOIRE AUX QUESTIONS - NF725-C21 MSI

Quel type de processeur est compatible avec la carte mère MSI NF725-C21 ?

La carte mère MSI NF725-C21 est compatible avec les processeurs AMD Athlon II et AMD Phenom II.

Comment installer les pilotes pour la MSI NF725-C21 ?

Vous pouvez installer les pilotes en téléchargeant les derniers pilotes disponibles sur le site officiel de MSI, puis en les installant manuellement sur votre système.

Quelle est la capacité maximale de RAM prise en charge par la MSI NF725-C21 ?

La carte mère MSI NF725-C21 prend en charge jusqu'à 16 Go de RAM DDR3.

Comment résoudre un problème de démarrage avec la MSI NF725-C21 ?

Vérifiez d'abord les connexions de l'alimentation, puis assurez-vous que tous les composants sont correctement installés. Si le problème persiste, essayez de retirer les composants non essentiels et de redémarrer.

La MSI NF725-C21 supporte-t-elle les cartes graphiques modernes ?

Oui, la MSI NF725-C21 dispose d'un slot PCIe pour cartes graphiques, mais il est recommandé de vérifier la compatibilité avec votre carte graphique spécifique.

Quels ports de connectivité offre la MSI NF725-C21 ?

La carte mère MSI NF725-C21 offre plusieurs ports USB, un port Ethernet, ainsi que des ports audio pour les connexions audio standards.

Comment mettre à jour le BIOS de la MSI NF725-C21 ?

Téléchargez la dernière version du BIOS depuis le site de MSI, puis suivez les instructions fournies pour flasher le BIOS via une clé USB ou un autre support de stockage.

Quels sont les indicateurs de panne sur la MSI NF725-C21 ?

Des bips sonores au démarrage peuvent indiquer une panne. Consultez le manuel pour le code de bips correspondant à la nature du problème.

Puis-je utiliser la MSI NF725-C21 pour le gaming ?

Oui, la MSI NF725-C21 peut être utilisée pour le gaming, mais les performances dépendront des composants installés, notamment le processeur et la carte graphique.

Comment vérifier la température de la carte mère MSI NF725-C21 ?

Vous pouvez vérifier la température de la carte mère via le BIOS ou en utilisant des logiciels tiers de monitoring de matériel.

MODE D'EMPLOI NF725-C21 MSI

En tant qu'écologiste et afin de protéger l'environnement, MSI tient à rappeler ceci...

Au sujet de la directive européenne (EU) relative aux déchets des équipement électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent vous pouvez retourner localement ces matériels dans les points de collecte.

РУССКИЙ

Félicitations, vous venez d'aquérir une carte mère des séries ATX NF725-C35/NF725-C21 (MS-7615 v2.x). Les séries NF725-C35/ NF725-C21 sont basées sur les puces NVIDIA® GeForce 7025/ nForce 630a offrant un système très performant. La carte fonctionne avec les processeurs AMD® AM3 avancés, les séries NF725-C35/ NF725-C21 sont très performanantes et offrant une solution adaptée tant aux professionnels qu'aux particuliers.

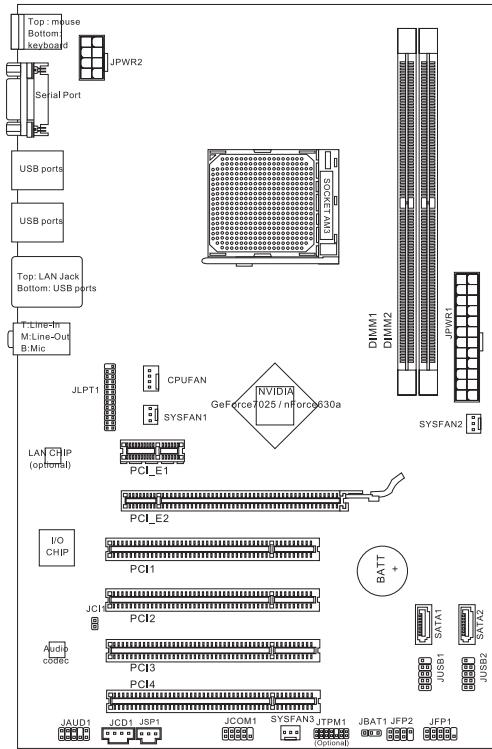

Schéma

Top : mouse Bottom: keyboard Serial Port JPWR2 USB ports USB ports Top: LAN Jack Bottom: USB ports T: Line-In M: Line-Out B: Mic JLPT1 CPUFAN NVIDIA 025 / in force630a DIMM1 DIMM2 JPYR1 JPYR2 SYSFAN1 SYSFAN1 LAN CHIP (optional) PCI_E1 PCI_E2 I/O CHIP PCI1 PCI2 JCI1 PCI3 PCI4 Audio code JAUD1 JCD1 JSP1 JCOM1 SYSFAN3 JTPM1 JBAT1 JFP2 JFP1 (BATT + JUSB1 SATA1 JUSB2 SATA2 (Optional)

SPÉCIFICATIONS

Processeurs Supportés

■ Supporte AMD® Phenom™ II, Phenom™, Athlon™ II, Athlon™ et Sempron™ processeurs dans le paquet AM3
(Pour plus d'informations sur le CPU, veuillez visiter
http://www.msi.com/index.php?func=cpuform2)

HyperTransport

■ Hyper Transport 2.0 supporte la vitesse jusqu'à 1GHz

Jeu de puces

■ Puces NVIDIA® GeForce7025 / nForce630a

Mémoire supportée

■ DDR3 1600/ 1066/ 800 SDRAM (total Max. 8GB)
■ 2 DDR3 DIMMs (240pin/ 1.5V)
*(Pour plus d'informations sur les composants compatibles, veuillez visiter
http://www.msi.com/index.php?func=testreport)

LAN

■ Supporte LAN 10/ 100/ 1000 Fast Ethernet par Realtek® RTL8111E (pour NF725-C35)
■ Supporte LAN 10/ 100 Fast Ethernet par Realtek® RTL8105E (pour NF725-C21)

Audio

■ Puces intégrées par Realtek® ALC887
■ Supporte 7.1 canaux audio out
■ Conforme aux spécifications Azalia 1.0

SATA

■ 2 ports SATA 3Gb/s

Connecteurs

■ Panneau arrière
- 1 port souris PS/2
- 1 port clavier PS/2
- 1 port sérial
- 6 ports USB 2.0
- 1 prise LAN jack
- 3 prises audio flexibles

■ Connecteurs intégrés

• 2 connecteurs USB 2.0
• 1 connecteur Châssis Intrusion
• 1 connecteur CD-In
• 1 connecteur S/PDIF-Out
• 1 connecteur audio avant
• 1 connecteur TPM (en option)
• 1 connecteur de port sérial
• 1 connecteur de port parallèle
• 1 connecteur d'alimentation du ventilateur de CPU
• 2 connecteurs d'alimentation du ventilateur de système

Emplacements

■ 1 emplacement PCIE x16
■ 1 emplacement PCIE x1
■ 4 emplacements PCI, supportent l'Interface bus PCI 3.3V/ 5V

Dimension

■ ATX (30.5 cm X 19.0 cm)

Montage

■ 6 trous de montage

Si vous désirez acheter des accessoires et vous avez besoin de numéro des pièces, vous pouvez chercher sur la page website et trouver les détails sur notre adresse ci-dessous

http://www.msi.com/index.php

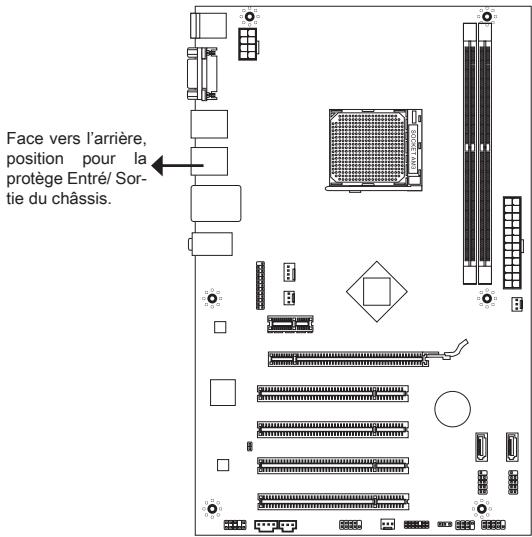

TROUS TARAUDÉS

Quand vous installez la carte mère, il faut déposer la carte dans le châssis en bonne position. La situation des trous taraudés sont montrée dans la figure ci-dessous.

Face vers l'arrière, position pour la protège Entré/ Sort- ie du châssis.

→ Trous taraudés

Veuillez vous référer à la figure pour installer le support dans une position appropriée sur le châssis et puis de fixer la carte à travers les trous taraudés sur le support.

IMPORTANT

* Pour prévenir les endommages à la carte mère, il est interdit de mettre toutes sorte de contact entre le circuit et le châssis ou de mettre un support inutile sur le châssis.
* Veuillez vous assurer qu'il n'y a pas de composant en métal mis dans la carte ou le châssis qui entraînerait un court circuit à la carte mère.

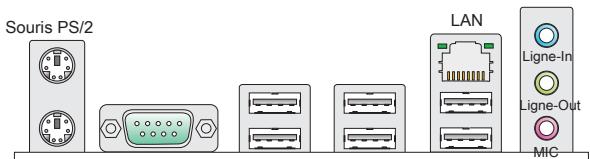

PANNEAU ARRIÈRE

Le panneau arrière dispose les connecteurs suivants :

Souris PS/2 LAN Ligne-In Ligne-Out MIC

Clavier PS/2
Port sérial
Ports USB
Ports USB
Ports USB

INSTALLATION DU MATÉRIEL

Ce chapitre vous indique comment installer le CPU, les modules de mémoire, les carte d'extension et comment installer les cavaliers sur la carte. Il explique également comment connecter les périphériques tels que la souris, le clavier, etc. Lors de l'installation du matériel, veuillez suivre les instructions de montage pour éviter d'endommager quoi que ce soit.

Intallation du CPU et le ventilateur pour AM3

Quand vous installez votre CPU, assurez-vous que le CPU possède d'un système de refroidissement pour prévenir le surchauffe. Néanmoins, n'oubliez pas d'appliquer un composé de transfert thermique pour une meilleure dispersion de chaleur.

Suivez les étapes ci-dessous pour installer le CPU et le ventilateur correctement. Une mauvaise installation peut endommager votre CPU et carte mère.

1. Tirez le levier de côté de la douille. Assurez-vous de le lever jusqu'à 90-degrés.
2. Cherchez la flèche d'or du CPU. Elle doit désigner comme montré dans le photot. Le CPU ne s'y installe que dans le position correcte.
3. Si le CPU est correctement installé, les pins sont complètement intégrés dans la douille et ils sont invisibles. Veuillez noter que toute fausse installation peut endommager en permanence votre carte mère.
4. Appuyez sur le CPU fermement dans la douille et fermez le levier. Vue que le CPU a une tendance à bouger lorsque le levier se ferme, il faut le fermer en fixant le CPU avec la main pour qu'il soit correctement et complètement intégré dans la douille.
5. Posez le ventilateur sur le mécanisme de rétention. Crochez un côté du clip d'abord.
6. Puis appuyez sur l'autre côté du clip pour fixer le ventilateur sur le haut du mécanisme de rétention. Installez le levier de fixe et levez-le.
7. Fixez le levier.
8. Attachez le câble du ventilateur du CPU au connecteur du ventilateur de CPU à la carte mère.

* Les photos de carte mère montrées dans cette partie ne sont que pour une démonstration de l'installation du ventilateur pour Socket AM3 CPUs. L'apparence de votre carte mère peut varier selon le modèle que vous achetez.
* Quand vous déconnectez le crochet de sécurité du verrou fixé, il faut garder un oeil sur vos doigts, parce qu'une fois que le crochet de sécurité est déconnecté du verrou fixé, le levier fixé jaillira immédiatement.

Installation des Modules de Mémoire

1. Le module de mémoire ne possède qu'une seule encoche au centre et qu'il n'est convenable que dans la correcte orientation.
2. Insérez le module de mémoire verticalement dans le slot DIMM. Puis poussez-le là-dedans jusqu'à ce que le doigt d'or sur le module de mémoire soit profondément inséré dans le slot DIMM. Le clip en plastique situé de chaque côté du module va se fermer automatiquement. Vous ne opuvez presque pas voir le doigt d'or si le module de mémoire est correctement inséré dans le slot DIMM.
3. Les clips en plastique situés de chaque côté du slot DIMM se ferment automatiquement.

* Les modules de mémoire DDR3 ne sont pas interchangeables par DDR2 et vice versa. Vous devez toujours installer les modules de mémoire DDR3 dans les slots DDR3 DIMM.
* Au mode Dual-Channel, assurez-vous que vous installez les modules de mémoire du même type et de la même densité dans des slots DIMM de canaux différents.
* Pour lancer avec succès votre ordinateur, insérez tout d'abord les modules de mémoire DIMM1.

Connecteur d'alimentation ATX 24-pin : JPWR1

Ce connecteur vous permet de connecter l'alimentation ATX 24-pin. Pour cela assurez-vous que le connecteur est bien positionné dans le bon sens et que les pins sont alignées. Abaissez alors l'alimentation d'énergie dans le connteur.

12.3V 9.5V 6.0V 10.5V 8.5V 6.5V 1.5V 2.4V 2.4V Ground 2.4V Ground 2.4V Ground 2.4V Ground 2.4V Ground 2.4V Ground 2.4V Ground 2.4V Ground 2.4V Ground 2.4V Ground 2.4V Ground 2.4V Ground 2.4V Ground 2.4V Ground 2.4V Ground 2.4V Ground 2.4V Ground 2.15V 180V 16.5V 15.5V 15.5V 15.5V 15.5V 15.5V 15.5V 15.5V 15.5V 15.5V 15.5V 15.5V 15.5V 15.5V 15.5V 15.5V 15.5V 15.5V

Connecteur d'alimentation ATX 8-pin : JPWR2

Ce connecteur d'alimentation de 12V sert à alimenter le CPU.

Assurez-vous que tous les connecteurs sont reliés à l'alimentation ATX pour assurer une stabilité de la carte mère.

Connecteur Sérial ATA : SATA1/2

Ce connecteur est un port d'Interface de haute vitesse Sérial ATA. Chaque connecteur peut se connecter à un dispositif Sérial ATA.

IMPORTANT

Veuillez ne pas tordre le câble Sérial ATA à 90-degrés. Cela pourrait l'endommager et entrainer la perte de données lors des phases de transfert de celles-ci.

Connecteurs d'alimentation du ventilateur : CPUFAN, SYSFAN1\~3

Les connecteurs d'alimentation du système de refroidissement supportent un système de refroidissement de +12V. Lors de la connexion du câble, assurez-vous que le fil soit positif et connecté au +12V; le câble noir connecté au GND. Si la carte mère possède un chipset System Hardware Monitor intégré, vous devez utiliser un ventilateur ayant ces caractéristiques si bous voulez contrôler le ventilateur du CPU.

CPUFAN 1. Ground 2. +12V 3. Sensor 4. Control

SYSFAN1~3 1. Ground 2. +12V 3. Sensor/ No Use

Connecteur S/PDIF-Out : JSP1

Ce connecteur sert à connecter l'Interface S/PDIF (Sony & Philips Digital Interconnect Format) pour une transmission numérique audio.

1. Ground 2. SPDIF 3. VCC

Connecteur CD-In : JCD1

Ce connecteur est fournit pour un audio externe d'entrer.

Connecteur Audio Panneau avant : JAUD1

Ce connecteur vous permet de connecter un audio en panneau avant. Il est compatible avec Intel® Front Panel I/O Connectivity Design Guide.

1. Head Phone Detection 2. No Pin 3. MIC Detection 4. PRESENCE 5. No Pin 6. MIC Detection 7. SENSE SEND 8. MIC 9. Head Phone L 10. MHz Phone N 11. MIC L

Connecteur USB avant : JUSB1/ JUSB2

Ce connecteur, compatible avec Intel® I/O Connectivity Design Guide, est idéal pour connecter les USB périphérique d'Interface de haute vitesse tel que USB HDD, caméra numérique, lecteur MP3, imprimants modems et etc.

1.0 Reserved 8. Ground - 6. USB1+ 4. USB1- 2. VCC 9. No Pin 7. Ground 5. USB0+ 3. USB0- 1. VCC

Connecteur de Module TPM : JTPM1 (en option)

Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous référer au manuel de TPM plate-forme de sécurité pour plus de détails et d'utilisations.

14. Ground 1.2. Ground 8.0. No Pin 6. Serial I/O 4.5. 3V Power 2. 3V Standby power 13. LPC Frame 9. LPC Address & data pin 7. LPC Address & data pin 5. LPC Address & data pin 2. LPC Clock 1. LPC Clock

Connecteur châssis Intrusion : JCI1

Ce connecteur est connecté à un câble châssis Instrusion switch. Si le châssis est ouvert, l'interrupteur en informera le système, qui enregistrera ce statut et affichera un écran d'alerte. Pour effacer ce message d'alerte, vous devez entrer dans le BIOS et désactiver le record.

Connecteurs Panneau avant : JFP1, JFP2

Ces connecteurs sont pour des connexion électriques aux cummutateurs et LEDs. Le JFP1 est compatible ave Intel® Front Panel I/O Connectivity Design Guide.

Connecteur de port Sérial : JCOM1

Le port sérial est un port de communication de haute vitesse de 16550A qui envoie /reçoit 16 bytes FIFOs. Vous pouvez attacher un périphérique sérial.

10: No Pin 8 CTS 6 DSR 4 DTR 2 SIN 9 RL 7 RTS 5 GOURD 3 SOUT 1 DCD

Connecteur de port parallèle : JLPT1

Ce connecteur sert à connecter un support de port parallèle optionnel. Le port parallèle est un port d'imprimante standard qui supporte les modes Enhanced Parallel Port (EPP) et Extended Capabilities Parallel Port (ECP).

1R No P/3 1A Ground 1B Ground 1C Ground 1D Ground 1E Ground 1F Ground 1G Ground 1H Ground 1I Ground 1J Ground 1K Ground 1L Ground 1M Ground 1N Ground 2A PND 2B PND 2C PND 2D PND 2E PND 2F PND 2G PND 2H PND 2I PND 2J PND 2K PND 2L PND 2M PND 2N PND 3A PND 3B PND 3C PND 3D PND 3E PND 3F PND 3G PND 3H PND 3I PND 3J PND 3K PND 3L PND 3M PND 3N PND 3O PND 3P PND 3Q PND 3R PND 3S PND 3T PND 3U PND 3V PND 3W PND 3X PND 3Y PND 3Z PND 3A ZPND 3B ZPND 3C ZPND 3D ZPND 3E ZPND 3F ZPND 3G ZPND 3H ZPND 3I ZPND

Cavalier d'effacement CMOS : JBAT1

Le CMOS RAM intégré reçoit une alimentation d'une batterie externe qui permet de garder les données de configuration du système. Avec le CMOS RAM, le système peut automatiquement amorcer OS chaque fois qu'il soit allumé. Si vous voulez effacer la configuration du système, réglez le cavalier pour effacer les données.

▲1

▲1

▲1

Conserver les données

Effacer les données

IMPORTANT

Vous pouvez effacer le CMOS en positionnant les 2-3 pin lorsque le PC n'est pas allumé. Puis il faut remettre le cavalier en position 1-2 pin. Evitez surtout d'effacer le CMOS lorsque le PC est allumé, cela endommagera la carte mère.

Emplacement PCI Express

L'emplacement PCIE supporte la carte d'extension d'Interface PCIE interface.

L'emplacement PCIE x16
L'emplacement PCIE x1

Emplacement PCI

L'emplacement PCI supporte la carte LAN, la carte SCSI, la carte USB, et d'autre cartes ajoutées qui sont compatibles avec les spécifications de PCI.

Lorsque vous ajoutez ou retirez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lisez le documentation pour faire les configurations nécessaires du matériel ou du logiciel de la carte d'extension, tels que cavaliers, commutateurs ou la configuration du BIOS.

Chemins de revendication d'interruption de PCI

IRQ est l'abréviation de "interrupt request line". Les IRQ sont des lignes de matériel sur lesquelles les périphériques peuvent émettre des signaux d'interruption au microprocesseur. Les pins de PCI IRQ sont typiquement connectés aux pins de bus PCI comme suivant :

Emplacement\Ordre	1	2	3	4
PCI 1	C#	D#	A#	B#
PCI 2	B#	C#	D#	A#
PCI 3	A#	B#	C#	D#
PCI 4	D#	A#	B#	C#

RÉGLAGE BIOS

Lorsque le PC est démarré, le processeur de POST (Power On Self Test) se met en route. Quand le message ci-dessous appaît à l'écran, appuyez sur pour accéder au Setup (Réglage).

(Appuyez sur DEL pour accéder au SETUP)

Si le message disparaît avant que vous n'ayez appuyé sur la touche, redémarrez le PC avec l'aide du bouton RESET. Vous pouvez aussi le redémarrer en utilisant sémultanément la combinaison des touches , , and .

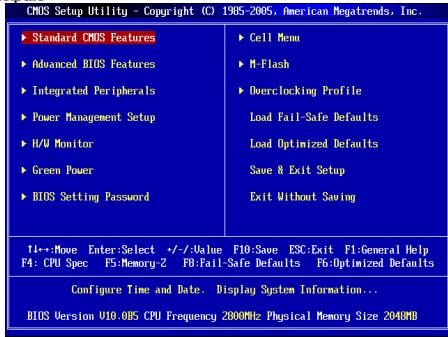

Page Principale

CMOS Setup Utility - Copyright (C) 1985-2005, American Megatrends, Inc. ►Standard CMOS Features ►Advanced BIOS Features ►Integrated Peripherals ►Power Management Setup ►H/W Monitor ►Green Power ►BIOS Setting Password ►Cell Menu ►M-Flash ►Overclocking Profile Load Fail-Safe Defaults Load Optimized Defaults Save & Exit Setup Exit Without Saving 1+---Move Enter:Select +/-Value F10:Save ESC:Exit F1:General Help F4: CPU Spec F5:Memory-Z F6:Fail-Safe Defaults F6:Optimized Defaults Configure Time and Date. Display System Information... BIOS Version U10-085 CPU Frequency 2800MHz Physical Memory Size 2040MB

Standard CMOS Features

Utilisez ce menu pour paramètrer des éléments standards du BIOS tel que l'heure, la date etc..

Utilisez ce menu pour régler les articles des fonctions avancées spécifiques.

Utilisez ce menu pour spécifier vos réglages des périphériques intégrés.

Power Management Setup

Utilisez ce menu pour spécifier vos réglages pour la gestion d'alimentation.

H/W Monitor

Cette entrée montre les statuts du CPU, du ventilateur, et de l'alarme du système.

Green Power

Utilisez ce menu pour spécifier la phase d'énergie.

Utilisez ce menu pour entrer un mot de passe pour le BIOS.

Cell Menu

Utilisez ce menu pour spécifier votre configuration pour le contrôleur de fréquence/voltage.

M-Flash

Utiliser ce menu pour lire / flash le BIOS du (au) lecteur de stockage (FAT/ FAT32 forme uniquement).

Utilisez ce menu pour conserver/ charger vos réglages à/ de CMOS pour BIOS.

Load Fail-Safe Defaults

Utilisez ce menu pour charger les valeurs par défaut du BIOS, les réglages de la manufacture pour l'opération du système.

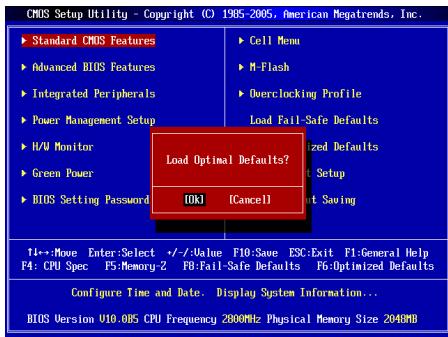

Load Optimized Defaults

Utilisez ce menu pour charger les réglages par défaut de la manufacture dans le BIOS pour meilleure performance opération.

Save & Exit Setup

Réglage d'enregistrer les modifications à CMOS et de quitter.

Exit Without Saving

Réglage d'abandonner les modifications et de quitter.

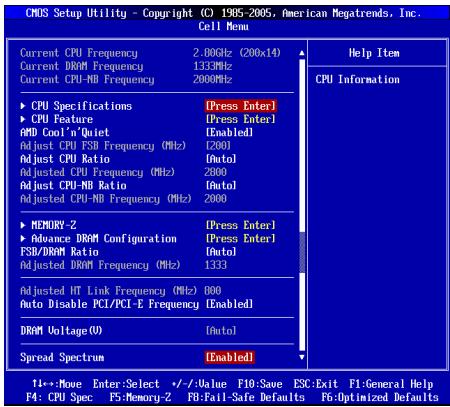

Cell Menu

Il montre la fréquence actuelle de CPU/ Mémoire. Lecture uniquement.

CPU Specifications

Appuyez sur pour entrer dans le sous-menu, qui montre l'information du CPU installé.

Appuyez sur pour entrer dans le sous-menu, qui montre les technologies supportées par le CPU installé.

CPU Feature

Appuyez sur pour entrer dans le sous-menu.

AMD Cool'n'Quiet

Cette Technologie Cool'n'Quiet peut effectivement et dynapiquement diminuer la vitesse du CPU et la consommation d'alimentation.

SVM Support

Cet article vous permet d'activer/ désactiver SVM.

AMD Cool'n'Quiet

Cette Technologie Cool'n'Quiet peut effectivement et dynapiquement diminuer la vitesse du CPU et la consommation d'alimentation.

IMPORTANT

Afin d'assurer que la fonction Cool'n'Quiet est activée et qu'elle marchera correctement il est nécessaire de confirmer doublement que :

* Fonctionnez les réglages du BIOS, choisissez Cell Menu. Sous Cell Menu, trouvez AMD Cool'n'Quiet, mettez celui-là en "Enabled".
* Entrez dans Windows, choisissez [Start]-> [Settings]-> [Control Panel]-> [Power Options]. Entrez dans Power Options Properties, et choisissez Minimal Power Management sous Power schemes.

Cet article vous permet d'ajuster la fréquence du FSB du CPU (en MHz).

Adjust CPU Ratio

Cet article vous permet d'ajuster le multiplieur d'horloge du CPU (ratio). Il est disponible seulement quand le processeur supporte la fonction.

Il montre la fréquence ajustée du CPU (FSB x Ratio). Lecture uniquement.

Adjust CPU-NB Ratio

Cet article sert à ajuster le multiplieur d'horloge de CPU-NB (ratio).

Il montre la fréquence ajustée du CPU-NB. Lecture uniquement.

MEMORY-Z

Appuyez sur pour entrer dans le sous-menu.

DIMM1\~2 Memory SPD Information

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu affiche l'information de la mémoire supportée.

Advance DRAM Configuration

Appuyez sur pour entrer dans le sous-menu.

DRAM Timing Mode

Ce domaine possède la capacité de détecter automatiquement le DRAM timing lorsqu'il est mis en [Auto].

1T/2T Memory Timing

Lorsque le DRAM Timing Mode est mise en [Manual], ce domaine est ajustable. Cet article contrôle le taux d'ordre de SDRAM. La sélection en [1T] fait fonctionner en taux de 1 cycle d'horloge au contrôleur du signaux du DRAM. La sélection en [2T] fait fonctionner en taux de 2 cycles d'horloge au contrôleur du signaux du DRAM.

DCT Unganged Mode

Cette fonction sert à intégrer deux 64-bit DCTs dans un interface de 128-bit.

FSB/DRAM Ratio

Cet article vous permet d'ajuster le ratio du FSB à la mémoire.

Il montre la fréquence ajustée de la mémoire. Lecture uniquement.

Il montre la fréquence ajustée du HT Link. Lecture uniquement.

Auto Disable PCI/PCI-E Frequency

Lorsque mis en [Enabled], le système éteindra les horloges des fentes vides de PCI pour réduire au minimum l'interface électromagnétique (EMI).

DRAM Voltage (V)

Ces articles servent à ajuster le voltage de la mémoire.

Spread Spectrum

Lorsque le générateur d'horloge de la carte mère fonctionne, les valeurs extrêmes (spikes) créent des interférences électromagnétiques EMI (Electromagnetic Interference). La fonction Spread Spectrum réduit ces interférences en réglant les impulsions pour que les spikes des impulsions sont réduits au courbes plus plates.

IMPORTANT

* Si vous n'avez pas de problème d'EMI, laissez l'option sur [Disable], ceci vous permet d'avoir une stabilité du système et des performances optimales. Dans le cas contraire, choisissez Spread Spectrum pour réduire les EMI.
* Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillez consulter le règlement EMI local.
* N'oubliez pas de désactiver la fonction Spread Spectrum si vous êtes en train d'overclocker parce que même un battement léger peut causer un accroissement temporaire de la vitesse de l'horloge qui verrouillera votre processeur overclocké.

Load Optimized Defaults

Vous pouvez charger les valeurs de défaut fournites par la manufacture de carte pour une performance stable.

CMOS Setup Utility - Copyright (C) 1985-2005, American Megatrends, Inc. ►Standard CMOS Features ►Advanced BIOS Features ►Integrated Peripherals ►Power Management Setup ►H/W Monitor ►Green Power ►BIOS Setting Password Load Optimal Defaults? [OK] ICancel 1+---Move Enter:Select +/-Value F10:Save ESC:Exit F1:General Help F4: CPU Spec F5:Memory-2 FB:Fail-Safe Defaults F6:Optimized Defaults Configure Time and Date. Display System Information... BIOS Version U10.005 CPU Frequency 2800MHz Physical Memory Size 2040MB

DEUTSCH

EINLEITUNG
