Өнім түрі	Сымсыз жапырақ үрлегіш
Бренд	Kärcher
Модель	LBL 2
Өлшемдері (Ұ x Е x Б)	975 x 170 x 305 мм
Салмағы	2,0 кг
Қуат көзі	Литий-ионды аккумулятор 18 В (кірмейді)
Үйлесімді аккумулятор түрі	Kärcher Battery Power 18/25
Максималды ауа жылдамдығы	210 км/сағ
Максималды ауа ағыны	220 м³/сағ
Дыбыс қысымының деңгейі	74 дБ(A)
Кепілдік берілген дыбыс қуатының деңгейі	88 дБ(A)
Қол-білезік дірілі	1,7 м/с² (белгісіздік K 0,2 м/с²)
Негізгі қосқыш	Қосу/Өшіру (түйме)
Жылдамдықты реттеу	Жоқ
Үрлеу түтігі	Байонетті құрастыру, екі бөлік
Жалпақ саптама	Кіріктірілген қырғыш жиегі бар
Қолдану	Тек сыртта
Күтім	Ешқандай күтім қажет емес
Қорғаныс	Судың ішіне батырмаңыз; су шашырауынан қорғаныс
Ұсынылатын қауіпсіздік жабдықтары	Қорғаныс көзілдірігі, берік аяқ киім, ұзын шалбар
Жеткізу жиынтығы	Құрылғы, төменгі және жоғарғы үрлеу түтіктері, жалпақ саптама
Кепілдік	Елдің шарттарына сәйкес, материал және өндіріс ақаулары

Жиі қойылатын сұрақтар - LBL 2 Kärcher

Kärcher LBL 2 үрлеу түтігін қалай құрастыру керек?

Үрлеу түтігінің төменгі бөлігін жоғарғы бөлігіне кигізіп, сағат тілінің бағытымен бұрап бекітіңіз (байонетті бекіту). Алу үшін кері бағытта бұраңыз.

LBL 2 үрлегішке аккумуляторды қалай орнату керек?

Аккумуляторды орынына итеріп, шерткенше салыңыз. Контактілердің таза екеніне көз жеткізіңіз. Алу үшін босату түймесін басып, аккумуляторды шығарыңыз.

Құрылғыны қалай қосу және өшіру керек?

Негізгі қосқышты пайдаланыңыз: іске қосу үшін оны алға «1» позициясына итеріңіз. Өшіру үшін артқа итеріңіз. Құрылғының бір ғана жылдамдығы бар.

Қолдану кезінде қандай қауіпсіздік шараларын сақтауым керек?

Әрқашан қорғаныс көзілдірігін, берік аяқ киімді және ұзын шалбарды киіңіз. Адамдарға немесе жануарларға қарай үрлемеңіз. Құрылғыны үрлеу түтігі орнатылмаған күйде пайдаланбаңыз және сору саңылауын жаппаңыз.

Үрлегіштің ауа сүзгісін қалай тазалау керек?

LBL 2 үрлегіші ерекше күтімді қажет етпейді. Ауа кіретін тесіктердің таза және кірден таза болуын қамтамасыз етіңіз.

Құрылғы іске қосылмаса не істеу керек?

Аккумулятордың дұрыс салынғанын және зарядталғанын тексеріңіз. Егер аккумулятор күту режимінде болса, қосқышты ұзағырақ немесе екінші рет басыңыз. Мәселе шешілмесе, аккумуляторды ауыстырыңыз.

LBL 2 үрлегішін қалай сақтау керек?

Құрылғыны құрғақ жерде сақтаңыз және аккумуляторды алыңыз. Жарақаттанбау үшін салмағын (2,0 кг) ескеріңіз. Ылғалдан қорғалған жерде сақтаңыз.

LBL 2 үшін қандай аккумуляторды қолдану керек?

Kärcher Battery Power 18 В аккумуляторын (18/25 моделі ұсынылады) пайдаланыңыз. Аккумулятор құрылғымен бірге кірмейді.

Үрлегіштің шу деңгейлері қандай?

Дыбыс қысымының деңгейі 74 дБ(A) және кепілдік берілген дыбыс қуатының деңгейі 88 дБ(A). Есту қорғанысын кию ұсынылады.

Құрылғыны пайдалану мерзімі аяқталғанда қалай жою керек?

Құрылғыны тұрмыстық қоқысқа тастамаңыз. Оны электр және электрондық жабдықтарды жинау пунктіне тапсырыңыз немесе сатушыға қайтарыңыз. Аккумуляторларды алып, бөлек қайта өңдеу керек.

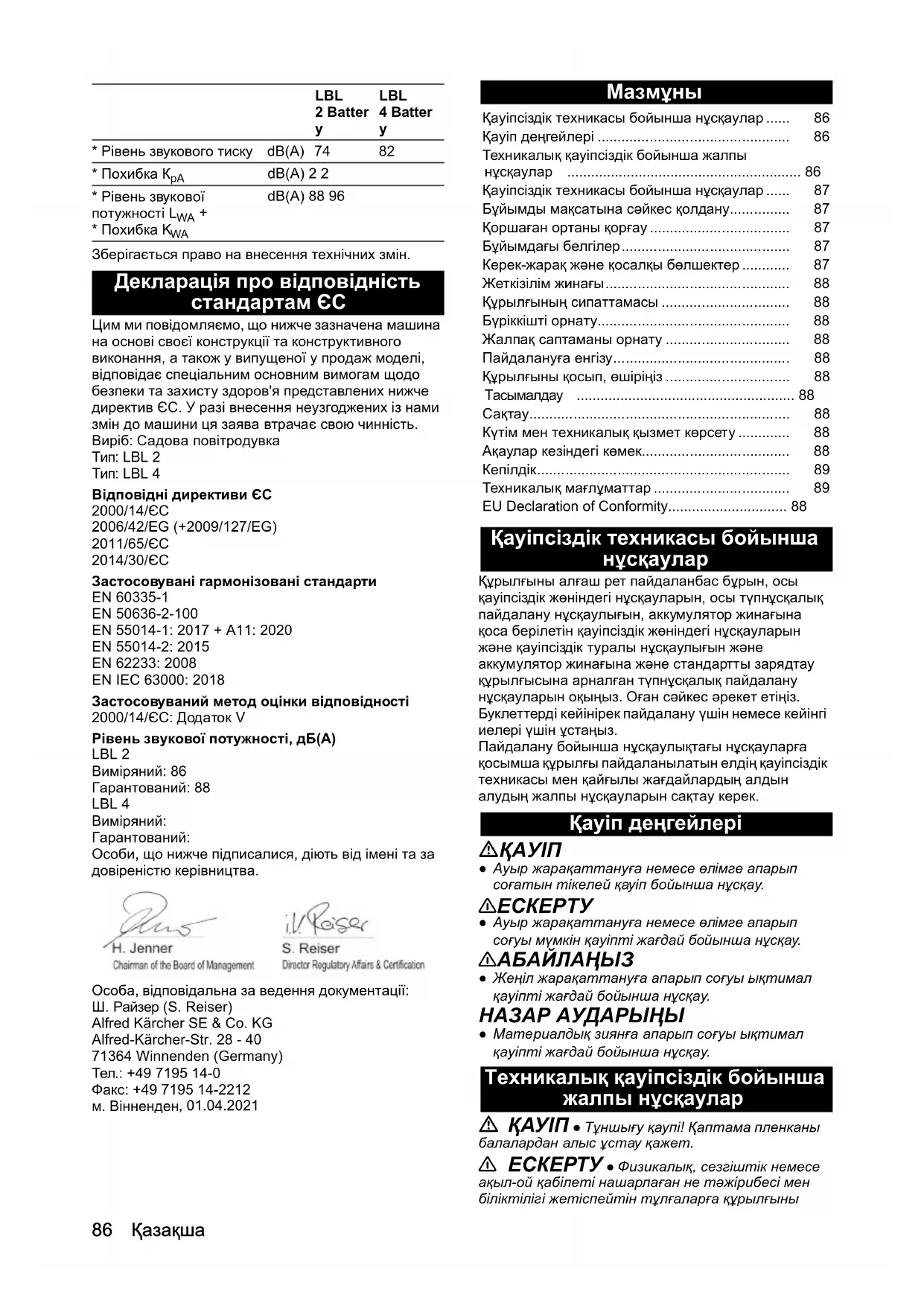

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ LBL 2 Kärcher

Қауіпсіздік техникасы бойынша нұсқаулар ..... 86

Қауіп деңгейлері 86

Техникалық қауіпсіздік бойынша жалпы нұсқаулар 86

Қауіпсіздік техникасы бойынша нұсқаулар ..... 87

Бүйымды мақсатына сәйкес қолдану.... 87

Қоршаған ортаны қорғау 87

Бүйымдағы белгілер.... 87

Керек-жарақ және қосалқы бөлшектер .... 87

Жеткізілім жинағы 88

Құрылғының сипаттамасы 88

Жалпақ саптаманы орнату 88

Пайдалануға енгізу.... 88

Құрылғыны қосып, өшіріңіз 88

Тасымалдау 88

Сақтау.... 88

Күтім мен техникалық қызмет көрсету ...... 88

Ақаулар кезіндегі көмек.... 88

Кепілдік.... 89

Техникалық мағлұматтар 89

Қауіпсіздік техникасы бойынша нұсқаулар

Құрылғыны алғаш рет пайдаланбас бұрын, осы қауіпсіздік жөніндегі нұсқауларды, осы түпнұсқалық пайдалану нұсқаулығын, аккумулятор жинағына қоса берілетін қауіпсіздік жөніндегі нұсқауларды және қауіпсіздік туралы нұсқаулықты, сондай-ақ аккумулятор жинағына және стандартты зарядтау құрылғысына арналған түпнұсқалық пайдалану нұсқауларын оқыңыз. Оған сәйкес әрекет етіңіз. Буклеттерді кейінірек пайдалану үшін немесе кейінгі иелері үшін сақтаңыз.

Пайдалану бойынша нұсқаулықтағы нұсқауларға қосымша, құрылғы пайдаланылатын елдің қауіпсіздік техникасы мен қайғылы жағдайлардың алдын алудың жалпы нұсқауларын сақтау керек.

Қауіп деңгейлері

⚠️ҚАУІП

- Ауыр жарақаттануға немесе өлімге апарып соғатын тікелей қауіп бойынша нұсқау.

⚠️ЕСКЕРТУ

- Ауыр жарақаттануға немесе өлімге апарып соғуы мүмкін қауіпті жағдай бойынша нұсқау.

⚠АБАЙЛАҢЫЗ

- Жеңіл жарақаттануға апарып соғуы ықтимал қауіпті жағдай бойынша нұсқау.

НАЗАР АУДАРЫҢЫЗ

Материалдық зиянға апарып соғуы ықтимал қауіпті жағдай бойынша нұсқау.

Техникалық қауіпсіздік бойынша жалпы нұсқаулар

⚠️ ҚАУІП • Тұншығу қаупі! Қаптама пленкасын балалардан алыс ұстау қажет.

⚠️ ЕСКЕРТУ • Физикалық, сезгіштік немесе ақыл-ой қабілеті нашарлаған не тәжірибесі мен біліктілігі жетіспейтін тұлғаларға құрылғыны

қауіпсіз пайдалану туралы олардың қауіпсіздігіне жауапты тұлға нұсқаулық берген және олар нәтижесінде пайда болуы ықтимал қауіптерді түсінген, құрылғы тиісті түрде бақыланған жағдайда ғана пайдалана алады. ● Балаларға құрылғыны пайдалануға тыйым салынады.

- Балаларды бұйыммен ойнамайтындай етіп қадағалап тұрыңыз. Нұсқау • Жұмыс орнында басқа адамдар немесе жануарлар болған кезде құрылғыны пайдаланбаңыз.

Қауіпсіздік техникасы бойынша нұсқаулар

• Құрылғыны сұйықтыққа батыруға қатаң тыйым салынады.
• Құрылғыны ашық аспан жағдайында ғана пайдаланыңыз.
• Құрылғы зақымдалмағанын жиі тексеріп тұрыңыз. Көзге көрінетін зақымдану болса, құрылғыны пайдалануға болмайды.
• Желдеткішке немесе құрылғының үрлегішіне тиіп кетпеңіз.
• Құрылғыны орнатылған желдеткішінсіз қолданбаңыз. • Сору қақпағын жаппаңыз.
• Кең киімді сору қақпағынан алыс ұстаңыз.
• Аккумулятор жинағына қоса берілген қауіпсіздік техникасы бойынша нұсқаулықты сақтаңыз және соған сәйкес әрекет етіңіз.
• Нұсқауларды мұқият оқып шығыңыз. Құрылғыны басқару және дұрыс пайдалану элементтерімен танысыңыз.
• Осы нұсқаулықты білмейтін адамдарға құрылғыны қолдануға рұқсат бермеңіз. Жергілікті ережелер пайдаланушының жасын шектеуі мүмкін.
• Құрылғыны пайдалану кезінде әрдайым қатты аяқ киім мен ұзын шалбар киіңіз.
• Үрлеу кезінде сорылуы мүмкін киім мен зергерлік бұйымдарды кимеңіз. Ұзын шашты үрлеуден алыс ұстаңыз.
• Жұмыс кезінде қорғаныс көзілдіріктерін киіңіз.
• Құрылғыны күндізгі уақытта немесе жақсы жасанды жарықтандыруда ғана пайдаланыңыз.
• Көп салмақ салмаңыз және әрдайым тепе-теңдікті ұстаңыз.
• Үнемі биікте тұрғаныңызға көз жеткізіңіз.
• Құрылғымен бірге жүріңіз, секірмеңіз.
• Барлық салқын ауа үрлегіштерді таза ұстаңыз.
• Айналадағы адамдарға ешқашан кір шашыратпаңыз.
• Құрылғының қауіпсіз жұмыс жағдайында болуын қамтамасыз ету үшін барлық сомындарды, бұрандаларды және бұрамаларды қатайтыңыз. • Тозған немесе бүлінген бөліктерді ауыстырыңыз.
• Тек түпнұсқалық бөлшектерді немесе керек-жарақтарды пайдаланыңыз.

Бұйымды мақсатына сәйкес қолдану

⚠️ЕСКЕРТУ

Ұшқан бөлшектер арқылы жарақат алу қаупі бар

Жапырақ үрлегішті айналадағы адамдардың жарақат алу қаупі жоқ кезде ғана пайдаланыңыз. Құрылғы жерде жатқан жапырақтарды, шөп қындыларын, бұталарды, босаң кірлерді үрлеу үшін арналған. Бұйымды үй шаруашылығында ғана қолданыңыз.

Мақсаты бойынша пайдаланбауға рұқсат берілмейді.

Оператор дұрыс пайдаланбаудан туындаған зақым үшін жауап береді.

Қоршаған ортаны қорғау

Орауыш материалдарын утилизациялауға болады. Орауыштарды қоршаған ортаға қауіпсіз түрде утилизациялаңыз.

Электрлік және электрондық бұйымдардың құрамында қате қолдану немесе утилизациялау нәтижесінде адам денсаулығына және қоршаған ортаға қауіп

төндіруі ықтимал, құнды қайта өңделмелі материалдар және батареялар, аккумуляторлар немесе май сияқты бөлшектер жиі кездеседі.

Алайда, аталмыш бөлшектер бұйымды тиісінше пайдалану үшін қажет болады. Осы таңбамен белгіленген құрылғыларды үй қоқыстарымен бірге тастауға болмайды.

Құрамдағы заттар бойынша нұсқаулар (REACH)

Бұйымның құрамындағы заттар туралы соңғы мәліметтерді мына мекенжай бойынша табуға болады: www.kaercher.de/REACH

Бұйымдағы белгілер

LBL 2/LBL 4 жапырақ үрлегіші

Ұшатын объектілер туралы ескерту.

Басқа адамдарды жұмыс орнынан алыс ұстау қажет.

Құрылғымен жұмыс істеу кезінде тиісті құлақ қорғанысы мен қорғауыш көзілдіріктер киіңіз.

Құрылғыны жаңбырдан және судың шашырауынан қорғаңыз.

Керек-жарақ және қосалқы бөлшектер

Тек түпнұсқалы керек-жарақ немесе қосалқы бөлшектерді пайдаланыңыз, себебі ол құралдың қауіпсіз және апатсыз жұмыс істеуіне кепілдік береді.

Керек-жарақтар мен қосалқы бөлшектер туралы ақпарат www.kaercher.com веб-сайтында қолжетімді.

Жеткізілім жинағы

Бұйымның жеткізілім жинағы орауыштың үстінде көрсетілген. Бұйымды орауыштан шығарғанда жинақтың толықтығын тексеріп шығыңыз. Керек-жарақтар жетіспеген немесе тасымалдау кезінде зақымдар тиген жағдайда, дилеріңізге хабарласыңыз.

Құрылғының сипаттамасы

Сурет A

① Кіріктірілген қыру шеті бар жалпақ саптама ② Төменгі бөліктегі бүріккіш ③ Жоғарғы бөліктегі бүріккіш ④ Ауа шыбысы ⑤ Ажыратқыш

18 В: Қосу/өшіру

⑥ Аккумулятор жинағын ажыратқыш түйме ⑦ Зауыт тактайшасы ⑧ Батарея қуаты (+) аккумулятор жинағына арналған резервуар ⑨ Сору қақпағы ⑩ *Аккумулятор жинағының батарея қуаты 36/25 ⑪ *Батарея қуаты 36 В жылдам зарядтау құрылғысы ⑫ *Батарея қуаты 18 В стандартты зарядтау құрылғысы ⑬ *Аккумулятор жинағының батарея қуаты 18/25

* Опция, жеткізу жиынтығына қосылмаған

Бүріккішті орнату

1. Төменгі бөліктегі бүріккішті жоғарғы бөліктегі бүріккішке орнатыңыз. Сурет C
2. Бүріккішті бұғаттау үшін сағат тілі бағытымен бұраңыз (байонетті құлып).

Cypet D

Шығару үшін, бүріккішті сағат тіліне қарсы бағытта бұраңыз.

Жалпақ саптаманы орнату

1. Жалпақ саптаманы төменгі бөліктегі бүріккішке орнатыңыз.

Cypet B

Пайдалануға енгізу

Құрылғыдағы және аккумулятордағы зақымдар. Батарея ұстағышын және контактілерін кірлегенге дейін тексеріп, қажет болса тазалаңыз.

Cypet E

1. Батареяны ұстағышқа бекітілген дыбыс естілгенше итеріңіз.

Аккумуляторды шығарып алыңыз

ECKEPTY

Бақыланбайтын іске қосу

Жарақат алу қаупі

Жұмыс үзілістерінде және техникалық жұмыстарды жүргізу және кетер алдында аккумуляторларды құрылғыдан суырып алыңыз.

Cypet F

1. Күлпын ашу түймесін басыңыз.
2. Аккумуляторды құрылғыдан шығарып алыңыз.

Құрылғыны қосып, өшіріңіз.

Құрылғыны құрылғы қосқышы арқылы қосыңыз немесе өшіріңіз.

1. Құрылғы қосқышты «1» немесе «2» күйіне келтіру үшін алға жылжытыңыз (тек LBL 4 батареясы). Құрылғы іске қосылады.
2. Құрылғы қосқышты артқа жылжытыңыз. Құрылғы тоқтайды.

Тасымалдау

△АБАЙЛАНЫЗ

Жарақат алу және зақымдану қаупі бар!

Салмақ сақталмаған кездегі жарақаттар мен зақымданулар.

Тасымалдау және жүктеу кезінде құрылғының салмағын ескеріңіз.

Сақтау

△АБАЙЛАНЫЗ

Салмақтың сақталмауы

Жарақат алу және құрылғыны зақымдау қаупі Тасымалдау кезінде құрылғының салмағын ескеріңіз.

Нұсқау

Құрылғыны әрдайым құрғақ жерде сақтап, аккумулятор жинағын босатыңыз.

Күтім мен техникалық қызмет көрсету

Құрылғыға техникалық қызмет көрсетудің қажеті жоқ.

Ақаулар кезіндегі көмек

Ақаулардың себептері көп жағдайда келесі шолуды пайдалану арқылы өздігінен жоюға болатындай қарапайым болады. Күдіктер болса немесе осы жерде көрсетілмеген ақаулар болған кезде, ресми сервис орталығына хабарласыңыз.

Тозған сайын аккумулятор батареясының сыйымдылығы тіпті жақсы күтім көрсетілсе де азаяды, сондықтан толық зарядталған күйде де, толық пайдалану ұзақтығына бұдан былай жету мүмкін емес. Бұл ақау емес.

Зауыт тақтайшасы

Зауыт тақтайшасынан құрылғы туралы ең маңызды деректерді табасыз.

«Құрылғы сипаттамасы» тарауында құрылғы тақтайшасының қай жерде орналасқаны көрсетілген.

Бұзылған құрылғы

Құрылғы жұмыс істемейді

Аккумулятор жинағы дұрыс орнатылмаған.

1. Аккумулятор жинағын ұстағышқа орнына түскенше итеріңіз.

Аккумулятор жинағы бос.

1. Аккумулятор жинағын зарядтау.

Аккумулятор жинағы ұйқы режимінде.

1. Құрылғыны ұзағырақ немесе екінші рет басыңыз.

Аккумулятор жинағы жарамсыз.

1. Аккумулятор жинағын ауыстыру.

Құрылғы пайдалану кезінде тоқтайды.

Аккумулятор жинағы қызып кетті.

Жұмысты тоқтатыңыз және рұқсат етілген температура диапазонынан төмен температураға дейін аккумуляторға салқындауға мүмкіндік беріңіз. Бұл бірнеше минутқа созылуы мүмкін.

Кепілдік

Әр елде жергілікті дистрибьюторлар берген кепілдік шарттары қолданылады. Бұйымда материалдық немесе өндірістік ақаулар анықталған жағдайда, ықтимал ақауларды кепілдік мерзімі ішінде ақысыз жөндейміз. Кепілдік мерзіміне наразылықтарыңыз болса, бұйымды сатқан сауда мекемесіне немесе жақындағы өкілетті қызмет көрсету орнына түбіртекті көрсетіп хабарласыңыз. (Мекенжайымыз артқы бетте) Кепілдік туралы қосымша ақпаратты (бар болса) жергілікті Kärcher веб-сайтының «Жүктеулер» бөліміндегі қызмет көрсету бөлімінде табуға болады.

Шығару күні фирмалық тақтайшада ММ/YYYY пішімінде көрсетіледі, мұнда ММ - өндіріс айы, YYYY - шығарылған жылы немесе кодталған түрде.Жеке сандардың мағынасы келесідей болады: Мысалы: 30290
3	Өндірілген жылы
0	Өндірілген ғасыры
2	Өндірілген онжылдық
9	Өндірілген айының екінші саны
0	Өндірілген айының бірінші саны
Сонымен бүл мысалда 30290 коды 09 /(2)023 өндірілген күнін білдіреді.

Техникалық мағлұматтар

	LBL2 Battery	LBL4 Battery
Курылғының техникалық сипаттамалары
Урлеу жылдамдығы макс.	km/h 210 250
Ток көлемі макс.	m3/h 220 330
Жұмыс кернеуі	V 1	8
Жылдамдықты реттеу	-	иә
Жылдамдық деңгейлері	-	2
құрамына кіретін аккумулятор жинағы	-	-
Зарядтау құрылғысының түрі	-	-

Өлшемдері мен өнімдер

Салмағы	kg	2,0	2,2
¥зындығы x ені x биіктігі	mm	975 x170 x305	975 x170 x305

EN 60335-2-79 стандартына сәйкес есептелінетін мән * Өлшемдер жалпақ саптамамен жасалды.

		LBL2 Battery	LBL4 Battery
Колдағы діріндің мәні	m/s2	1,7	2,1
Белгісіздік К	m/s2	0,2	0,2
* Дыбыс қысымының деңгейі	dB(A)	74	82
* Белгісіздік KpA	dB(A)	2	2
* Дыбыстық шуылдың деңгейі LЫлгал таратқыштық + * Белгісіздік KЫлгал таратқыштық	dB(A)	88	96

Техникалық өзгерістер рүқсат етілген.
