MODE D'EMPLOI SW6AM2QW WHIRLPOOL

Нұсқаулар игерушілік үшін

ЕСКЕРТПЕ: Бұл нұсқаулар бірнеше үлгілер үшін қолданылады, сондықтан онда өзгешеліктер болуы мүмкін. Белгілі бір құрылғыларға ғана қатысты қолданылатын бөлімдер жұлдызшамен (*) көрсетіледі. Жаңа сатып алынған құрылғы үлгіңізге арналған функцияларды ҚЫСҚАША ІСКЕ ҚОСУ НҰСҚАУЛЫҒЫНАН табуға болады.

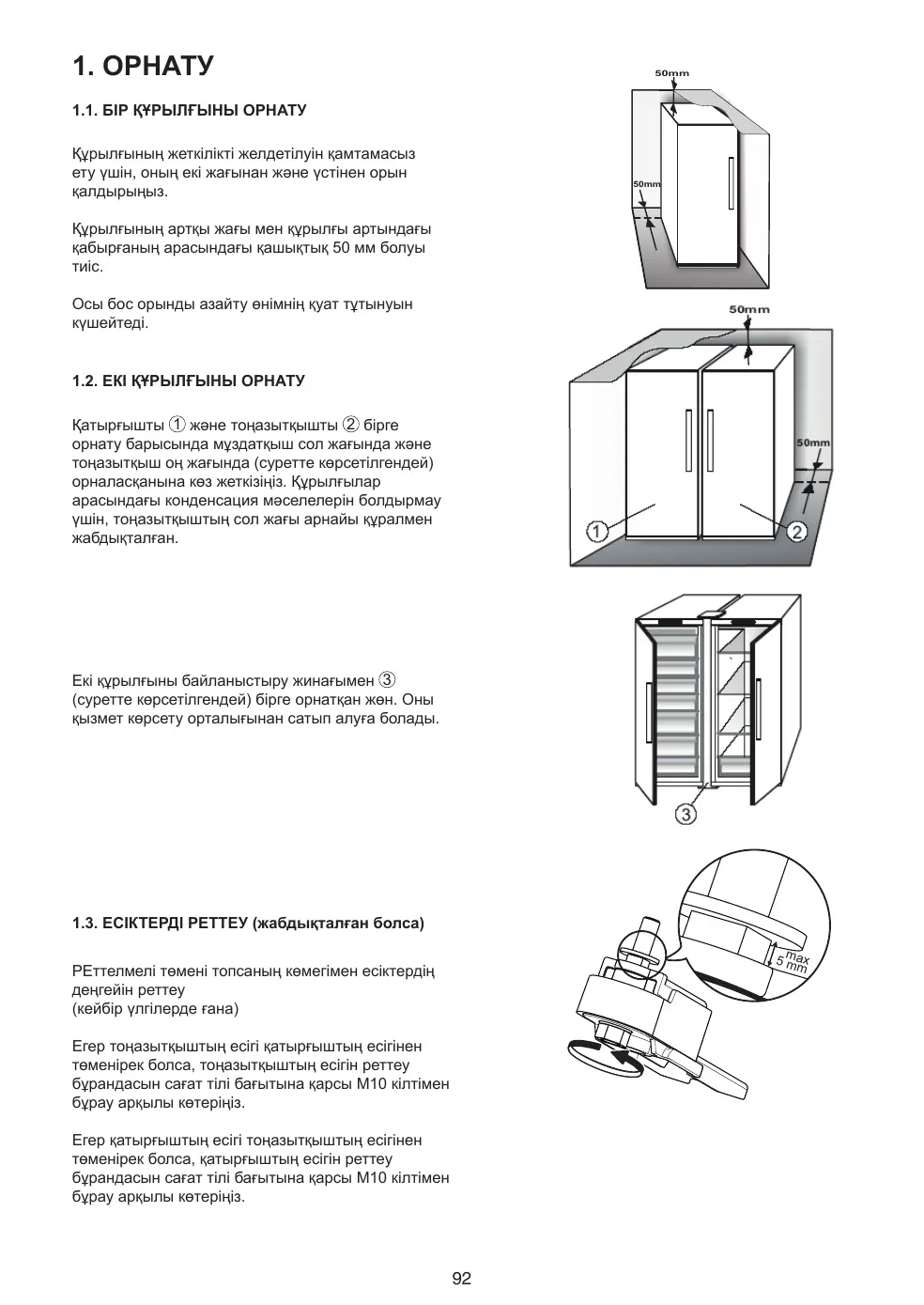

1.1. БІР ҚҰРЫЛҒЫНЫ ОРНАТУ Құрылғының жеткілікті желдетілуін қамтамасыз ету үшін, оның екі жағынан және үстінен орын қалдырыңыз.

Құрылғының артқы жағы мен құрылғы артындағы қабырғаның арасындағы қашықтық 50 мм болуы тиіс. Осы бос орынды азайту өнімнің қуат тұтынуын күшейтеді. 1.2. ЕКІ ҚҰРЫЛҒЫНЫ ОРНАТУ Қатырғышты 1 және тоңазытқышты 2 бірге орнату барысында мұздатқыш сол жағында және тоңазытқыш оң жағында (суретте көрсетілгендей) орналасқанына көз жеткізіңіз. Құрылғылар арасындағы конденсация мәселелерін болдырмау үшін, тоңазытқыштың сол жағы арнайы құралмен жабдықталған.

Екі құрылғыны байланыстыру жинағымен 3 (суретте көрсетілгендей) бірге орнатқан жөн. Оны қызмет көрсету орталығынан сатып алуға болады.

1.3. ЕСІКТЕРДІ РЕТТЕУ (жабдықталған болса) m 5 max m

РЕттелмелі төмені топсаның көмегімен есіктердің деңгейін реттеу (кейбір үлгілерде ғана) Егер тоңазытқыштың есігі қатырғыштың есігінен төменірек болса, тоңазытқыштың есігін реттеу бұрандасын сағат тілі бағытына қарсы M10 кілтімен бұрау арқылы көтеріңіз. Егер қатырғыштың есігі тоңазытқыштың есігінен төменірек болса, қатырғыштың есігін реттеу бұрандасын сағат тілі бағытына қарсы M10 кілтімен бұрау арқылы көтеріңіз.

2. ФУНКЦИЯЛАР болған жағдайдың өзінде желдеткіш қозғалмаса, ол толықтай қалыпты құбылыс болып табылады.

2.1. ҚОСУ/КҮТУ Бұл функция мұздатқыш бөлімдерінің On/Stand-by режимін іске қосады. Өнімді күту режиміне

Бұл функцияны белсендіру немесе өшіру үшін қоса берілген Қысқаша іске қосу нұсқаулығын қараңыз.

ауыстыру үшін, On/Stand-by түймешігін 3 секунд бойы басыңыз. Құрылғының күту режимінде екендігін көрсету үшін On/Stand-by белгішесінің

Назар аударыңыз: Желдеткішті өшіру 6th Sense Fresh Control / Green Intelligence ProFresh функциясын өшіреді.

артқы шамынан басқа барлық белгішелер өшіріледі. Құрылғы күту режимінде болғанда, тоңазытқыш бөліміндегі шам жұмыс істемейді. Бұл операция құрылғыны қуат көзінен ажыратпайтынын есте сақтаңыз. Құрылғыны қайта іске Қосу үшін, On/Stand-By түймешігін

Ескертпе: Ауаның кіру аймағын тағамдармен бөгемеңіз. Ортаның төмен температурасында (18°C төменірек) оңтайлы өнімділікті қамтамасыз ету және қуат тұтынылуын азайту үшін желдеткішті өшіріңіз.

2.2. 6TH SENSE FRESH CONTROL

Құрылғының желдеткіші болған жағдайында ол бактерияға қарсы сүзгімен жабдықталуы мүмкін. Оны сақтау бөлімінің тартпасында орналасқан жәшіктен шығарып, желдеткіш қақпағына орнатыңыз. Ауыстыру процедурасы сүзгі жәшігінде қамтылған.

PROFRESH Бұл функция құрылғының ішінде оңтайлы сақтау жағдайларының (температура және ылғалдылыққа байланысты) жылдам орнатылуын қамтамасыз етеді. Функция тиісінше жұмыс істеу үшін желдеткіш те қосулы болуы тиіс. The “6th Sense Fresh Control” / “ProFresh” функциясы әдепкі параметр бойынша осы функцияны Іске қосу немесе ажырату үшін белсендіріледі – бірге берілген Қычқаша іске қосу нұсқаулығын қараңыз.

2.6. ТЕМПЕРАТУРА ПАРАМЕТРІ

2.3. АШЫҚ ЕСІК ДАБЫЛЫ

Құрылғы әдетте ұсынылған орташа температурада жұмыс істеу үшін зауытта орнатылады. Температураны орнату бойынша толық мәліметтерді Қысқаша іске қосу нұсқаулығынан қараңыз.

Есік 5 минуттан артық уақыт бойы ашық қалса, Ашық есік дабылы іске қосылады. Дабылдың белгісі жарық диодты есік шамының жыпылықтауы арқылы көрсетіледі. Есік 8 минуттан артық уақыт бойы ашық қалса, жарық диодты есік шамы өшеді.

2.7. NO-FROST ТОҢАЗЫТҚЫШ БӨЛІМІ

Ескертпе: Көрсетілген орнату нүктелері бүкіл тоңазытқыштың орташа температурасына сәйкес келеді

Тоңазытқыш бөлімін еріту толық автоматты түрде орындалады. Тоңазытқыш бөлімінің ішіндегі артқы қабырғасындағы су тамшылары автоматты еріту процесінің орындалып жатқанын білдіреді. Еріген су төгу саңылауына автоматты түрде төгіліп, кейін контейнерде жиналып, буланады.

2.4. ЖЫЛДАМ САЛҚЫНДАТУ Бұл функцияны пайдалану тағамдардың үлкен көлемін тоңазытқыш бөліміне салу кезінде ұсынылады. Жылдам салқындату функциясын пайдаланып тоңазытқыш бөлімінің салқындату мүмкіндігін арттыруға болады. Салқындату мүмкіндігін арттыру үшін желдеткішті қосулы күйде ұстаңыз.

2.8. ТОҢАЗЫТҚЫШ ШАМЫ Тоңазытқыш бөліміндегі жарықтандыру жүйесі жарық диодты шам жүйесін пайдаланып, жақсы жарықтандыру мен қуаттың төмен деңгейде тұтынылуына мүмкіндік береді. Жарық диод шамының жүйесі жұмыс істемесе, оны ауыстыру үшін, қызмет көрсету орталығымен хабарласыңыз.

2.5. ЖЕЛДЕТКІШ Желдеткіш өнім ішіндегі температура таратылуын жақсартып, тоңазытқыштағы тағамның жақсырақ сақталуына мүмкіндік береді. Әдепкі ретінде, желдеткіш қосулы болады. 6th Sense Fresh Control / Green Intelligence ProFresh функциясы тиісті түрде жұмыс жасау мақсатында және қоршаған ортаның температурасы 27 ÷ 28°C жоғары болғанда немесе әйнек сөрелерде су тамшылары байқалса не ылғалдылық жоғары жағдайларда желдеткішті қосу ұсынылады. Желдеткіш қосылған кезде, оның үздіксіз түрде жұмыс жасамайтынын ескеріңіз. Желдеткіш құрылғының ішіндегі температура және/немесе ылғалдылық деңгейіне байланысты жұмысын бастайды/тоқтатады. Желдеткіш қосулы

Маңызды: Тоңазытқыштың есігі ашылған кезде тоңазытқыш бөлімінің шамы қосылады. Егер есік 8 минуттан артық ашық күйде қалса, шам автоматты түрде өшіріледі.

3. ПАЙДАЛАНУ 3.1. ЕСКЕРТПЕЛЕР • •

Ауа шығару аймағын (өнімнің ішіндегі артқы қабырғада) тағам өнімдерімен бұғаттамаңыз. Барлық сөрелер, жапқыштар және тартып алынатын себеттерді алуға болады.

Құрылғының ішкі температураларына қоршаған орта температурасы, есік ашудың жиілігі және құрылғының орналасқан орны әсер етуі мүмкін. Температураны орнату кезінде осы факторларды ескеру қажет. Басқасы көрсетілмесе, құрылғы керекжарақтарын ыдыс жуу машинасында жууға болмайды.

4. ТАҒАМДЫ САҚТАУ КЕҢЕСТЕРІ 4.3. БАЛҒЫН ТАҒАМ ЖӘНЕ СУСЫНДАРДЫ САҚТАУ ОРНЫ

Тоңазытқыш - дайын тамақ, балғын және консервіленген тағамды, сүт тағамдарын, жеміс және көкөністер мен сусындарды сақтау үшін ыңғайлы орын.

• Тоңазытқыш сөрелерінде: дайын тамақ, тропикалық жемістер, ірімшіктер, деликатес. • Ең суық аймақ – Нөл градустық жәшік* (Салқындатқыш бөлімінің үстінде*): ет, балық, ет тілімдері, торт. • Жеміс және көкөніс сақтау бөлімінде: жеміс, салат, көкөніс. • Есікте: нан, тосап, қатық, тұздық, консервілер, бөтелкелер, сусындар, жұмыртқа.

4.1. АУА ЦИРКУЛЯЦИЯСЫ • Ауаның тоңазытқыш бөлімінің ішіндегі табиғи циркуляциясы түрлі температуралы аймақтардың түзілуін тудырады. Жеміс және көкөніс сақтау бөлімінің үстінде және артқы қабырға аймағы аса суық. Бөлімнің жоғарғы алдыңғы жағы аса жылы. • Вентиляцияның жеткіліксіздігі қуат тұтынылуының артуына және тоңазытқыш өнімділігінің азаюына әкеледі.

ТАҒАМДАР ОРНАЛАСУЫНЫҢ МЫСАЛЫ Тропикалық жемістер

4.2. БАЛҒЫН ТАҒАМ ЖӘНЕ СУСЫНДАРДЫ САҚТАУ

Ірімшіктер, деликатес, дайым тамақтар

• Қайта өңделе алатын пластик, металл, алюминий және әйнек контейнерлерді, сондай-ақ, тағамды орау үшін ас пленкасын пайдаланыңыз. • Сұйықтықтар және иісті шығаруы не сіңіруі мүмкін тағамдар үшін әрқашан жабық контейнерлерді пайдаланыңыз немесе бетін жабыңыз. • Этилен газының үлкен мөлшерін беретін және осы газға сезімтал жеміс, көкөністер және салад сияқты тағамдар сақтау мерзімін қысқартпау мақсатында бөлек оралып сақталуы керек; мысалы, қызанақтарды киви жемісімен және орамжапырақпен бірге сақтамаңыз. • Жеткілікті ауа циркуляциясын қамтамасыз ету үшін тағамды бір-біріне жақын сақтамаңыз. • Бөтелкелердің аударылып кетуін болдырмау үшін бөтелке ұстағышын пайдалануға болады (кейбір үлгілерде қолжетімді). • Егер тоңазытқышта сақталатын тамақтың мөлшері аз болса, жеміс және көкөністерді сақтау бөлімінің үстіндегі сөренің пайдалануын ұсынамыз, себебі бұл - бөлімдегі ең суық аймақ.

Май, тосап Тосап, қатық, тұздық, консервілер Бөтелкелер

Жұмыртқа Ет, балық, ет тілімдері, торт

Бөтелкелер, сусын қатырма қағаздары

Ет, балық Жемістер, салат, көкөністер

*Таңдамалы үлгілерде ғана қолжетімді. Осы функцияның үлгіңіздегі қолжетімділігін ҚЫСҚАША ІСКЕ ҚОСУ НҰСҚАУЛЫҒЫНАН тексеріңіз.

5. ФУНКЦИОНАЛДЫҚ ДЫБЫСТАР Құрылғылардан шығатын дыбыстар қалыпты болып саналады, себебі құрылғы автоматты түрде қосу және өшіру жұмыстарын реттейтін желдеткіштер және моторлармен қамтылған. Кейбір функционалдық дыбыстарды келесідей азайтуға болады: • Құрылғыны тегістеу және тегіс бетке орналастыру. • Құрылғы мен жиһаз арасын бөлу және бірбірінің тиюіне жол бермеу. • Ішкі құрамдастардың дұрыс орнатылғанын тексеру. • Бөтелкелер мен контейнерлердің бір-біріне тимеуін тексеру.

Келесідей функционалдық дыбыстарды естуіңіз мүмкін: Құрылғыны бірінші рет немесе ұзақ іркілістен кейін қосу кезіндегі ысылдаған дыбыс.

Су краны немесе желдеткіш жұмысты бастаған кездегі быжылдаған дыбыс.

Хладагент сұйықтығы түтіктерге кірген кездегі бүлкілдеген дыбыс.

Компрессор іске қосылғандағы немесе дайын мұз бөліктері мұз қорабының ішіне кенет тырс еткендегі, компрессор қосылып және өшкендегі шырт еткен дыбыс.

Жұмыс істеп тұрған компрессордан шығатын "бррр" дыбысы.

Сыртылдаған дыбыс компрессордың қаншалықты жиі жұмыс істейтінін реттейтін термостаттан шығады.

6. ҚҰРЫЛҒЫНЫ ПАЙДАЛАНБАУ ЖАҒДАЙЫНДАҒЫ ҰСЫНЫС 6.1. УАҚЫТША ЖОҚ БОЛУ / ДЕМАЛЫС

Ұзақ уақыт жоқ болған жағдайда азық-түлікті тұтынып, қуатты үнемдеу үшін құрылғыны ажыратқан жөн.

Қуат іркілісі орын алса, электр қуатымен жабдықтайтын компанияның жергілікті кеңсесімен хабарласып, іркілістің ұзақтығы туралы сұраңыз.

Ескертпе: Толық құрылғы ішінара толтырылған құрылғыға қарағанда ұзақ уақыт бойы салқын болып тұратынын есте сақтаңыз.

1. Барлық ішкі бөлшектерін шығарыңыз. 2. Оларды орап, бір-біріне соғылмайтындай немесе жоғалмайтындай етіп, жабысқақ таспамен бекітіңіз. 3. Реттелетін аяқтарды тіреу бетіне тимейтіндей етіп бұраңыз. 4. Есікті жауып, жабысқақ таспамен бекітіңіз және жабысқақ таспаның көмегімен қуат кабелін құрылғыға бекітіңіз.

Тағамның күйі нашар болса, оны лақтырып тастаған жөн. 24 сағатқа дейін созылатын қуат іркілістері үшін. 1. Құрылғының есігін жабық күйде ұстаңыз. Бұл сақталған тағамдардың мүмкіндігінше салқын болуына мүмкіндік береді. 24 сағаттан аса созылатын қуат іркілістері үшін. 1. Алдымен тез бұзылатын тағамдарды тауысу қажет.

7. ҚҰРЫЛҒЫҒА ТЕХНИКАЛЫҚ ҚЫЗМЕТ КӨРСЕТУ ЖӘНЕ ТАЗАЛАУ Кез келген тазалау немесе қызмет көрсету жұмысының алдында құрылғыны электр желісінен немесе электр қуатының көзінен ажыратыңыз. Құрылғыны жүйелі түрде мата және тоңазытқышқа арналған бейтарап тазалау заты қосылған жылы су ерітіндісімен тазалаңыз. Ысқыш заттарды ешқашан пайдаланбаңыз. Тоңазытқыш бөлшектерін ешқашан жанғыш сұйықтықтармен тазаламаңыз. Бу өрт немесе жарылыс қаупін тудыруы мүмкін. Құрылғының сыртқы жағын және есік тығыздатқышын дымқыл матамен тазалап, жұмсақ матамен кептіріңіз. Бу тазалағыштарды пайдаланбаңыз. Құрылғының артқы жағында орналасқан конденсатор вакуум тазалағышты пайдаланып жүйелі түрде тазалануы тиіс. Құрылғының артқы жағында орналасқан конденсатор вакуум тазалағышты пайдаланып жүйелі түрде тазалануы тиіс. Маңызды: • Түймешіктері және басқару панеліндегі дисплей алкоголь немесе құрамында алкоголь бар заттармен тазартылмауы тиіс, тек құрғақ матаны пайдаланыңыз. • Тоңазытқыш жүйесінің түтіктері еріту поддонының қасында орналасқан және ыстық болуы мүмкін. Оларды жүйелі түрде вакуум тазалағышының көмегімен тазартыңыз. Ерітілген судың үздіксіз және дұрыс ағуын қамтамасыз ету үшін тоңазытқыштың артқы жағындағы жеміс және көкөніс жәшігінің қасында орналасқан төгу саңылауының ішкі жағын ұсынылған құралды пайдаланып әрқашан тазалаңыз.

8. АҚАУЛЫҚТАРДЫ ЖОЮ НҰСҚАУЛЫҒЫ 8.1. КЕПІЛДІК БОЙЫНША ҚЫЗМЕТ КӨРСЕТУ БӨЛІМІНЕ ХАБАРЛАСУДЫҢ АЛДЫНДА… Өз бетіңізбен анықтап, ешбір құралсыз түзете алатын шағын мәселелер өнімділік ақаулықтарын жиі тудыруы мүмкін. ПРОБЛЕМА Құрылғы жұмыс істемейді:

Қуат кабелінің кернеуі сәйкес жұмыс істейтін розеткаға қосылған ба? Үйіңіздегі электр жүйесінің қорғаушы құрылғылары мен сақтандырғыштарын тексердіңіз бе?

Еріту поддонында су бар болса:

Бұл ыстық, дымқыл ауа райы кезінде қалыпты болып табылады. Поддон, тіпті, жартылай толы болуы мүмкін. Құрылғының су төгілмейтіндей, бір деңгейде еңкеюсіз тұрғанына көз жеткізіңіз.

Егер есік тығыздатқышымен жанасатын құрылғы корпусының шеттері жылы болса:

Бұл жағдай ыстық ауа райында және компрессор жұмыс істеп тұрғанда қалыпты болып табылады..

Шам жұмыс істемейді:

Үйіңіздегі электр жүйесінің қорғаушы құрылғылары мен сақтандырғыштарын тексердіңіз бе? Қуат кабелінің кернеуі сәйкес жұмыс істейтін розеткаға қосылған ба? Жарық диодтар зақымдалған жағдайда оны тек сатудан кейінгі көрсетілетін қызметті көрсету бөлімінде немесе өкілетті дилерде ғана сатылатын бөлшекпен ауыстыру үшін пайдаланушы Қызмет көрсету орталығына хабарласуы тиіс.

Егер мотордың тым көп жұмыс істеп тұрғаны байқалса:

Мотордың жұмыс істеу уақыты түрлі жағдайларға байланысты: есіктің ашылу жиілігі, сақталған тағамның мөлшері, бөлмедегі температура, температураны басқару құралдарының параметрі. Конденсаторда (құрылғының артқы жағы) шаң немесе мамық жиналмаған ба? Есік тиісінше жабылған ба? Есік тығыздатқыштары тиісінше орнатылған ба? Ыстық күндері немесе бөлме жылы болғанда мотор әдеттегідей ұзағырақ жұмыс істейді. Құрылғы есігі біраз уақытқа ашық қалдырылса немесе тағамның үлкен көлемі сақталса, құрылғының ішкі бөлігін салқындату үшін, мотор ұзағырақ уақыт бойы жұмыс істейді.

Құрылғы температурасы тым жоғары болса:

Құрылғының басқару элементтері дұрыс орнатылды ма? Құрылғыға тағамның көп мөлшері салынды ма? Есіктің жиі ашылмайтынын тексеріңіз. Есіктің тиісті түрде жабылғанын тексеріңіз.

Егер есіктер тиісті түрде ашылмаса және жабылмаса:

Тағам орамдарының есікті тіремейтінін тексеріңіз. Ішкі бөлшектер немесе автоматты мұз генераторы орындарында екенін тексеріңіз. Есік тығыздатқыштары кір немесе жабысқақ еместігін тексеріңіз. Құрылғының тегіс тұрғанына көз жеткізіңіз.

Кез келген ақаулық орын алып, жарық диод индикаторы жыпылықтай бастаған кезде қызмет көрсету орталығына хабарласу қажет. Құрылғы ішіндегі тағамды сақтап жұмыс істейді. Ескертпе: Қуат іркілісі орын алған жағдайда, құрылғы қалыпты әрекет режиміне оралады және алдында таңдалған температураның орнатылған мәні қалпына келеді.

9. КЕПІЛДІК БОЙЫНША ҚЫЗМЕТ КӨРСЕТУ Кепілдік бойынша қызмет көрсету орталығына хабарласу алдында: Мәселенің шешілгенін/шешілмегенін көру үшін құрылғыны қайта қосыңыз. Шешілмесе, құрылғыны қуат көзінен ажыратыңыз және қайта қосудың алдында бір сағат күтіңіз. Ақаулықтарды шешу нұсқаулығында сипатталған тексерістерді орындаудан кейін және құрылғыны қайта қосудан кейін ол әлі дұрыс жұмыс істемесе, Кепілдік бойынша қызмет көрсету орталығына хабарласыңыз және мәселені түсіндіріңіз.

қызметтік нөмірі (құрылғының ішкі жағындағы деректер тақтасында SERVICE (ҚЫЗМЕТ) сөзінен кейін жазылған нөмір), толық мекенжайыңыз, телефон нөміріңіз және аймақ кодыңыз.

Ескертпе: Есіктің ашылу бағытын өзгертуге болады. Осы операция кепілдік бойынша қызмет көрсету бөлімінің тарапынан орындалса, ол кепілдікте қамтылмайды.

Келесілерді анықтап беріңіз: • үлгісі мен құрылғының сериялық нөмірі (техникалық деректер паспортында берілген), • мәселенің сипаты,
