SW6AM2QW - Máquinas de lavar loiça WHIRLPOOL - Manual de utilização gratuito

Marca	WHIRLPOOL
Modelo	SW6AM2QW
Categoria	Refrigerador / Congelador
Tipo de produto	Refrigerador-congelador combinado
Funções principais	Controle de frescor 6th Sense, Resfriamento rápido, Alarme de porta aberta, Ventilador, Modo espera
Descongelamento	Automático (No-Frost) para o compartimento refrigerador
Iluminação	LED interno (substituição pelo SAV)
Ajuste de temperatura	Sim, ajuste de fábrica na temperatura média recomendada
Instalação	Sozinho ou em dupla (congelador à esquerda, refrigerador à direita); espaço livre necessário de pelo menos 50 mm atrás
Dobradiças ajustáveis	Sim, para nivelar as portas com uma chave M10
Limpeza e manutenção	Desconectar antes da limpeza; limpar com um pano úmido e detergente neutro; aspirar o condensador traseiro regularmente; limpar o orifício de drenagem
Segurança	Alarme de porta aberta após 5 minutos (LED piscando)
Reparabilidade	SAV para substituição de LED; peças disponíveis; garantia não cobre a inversão de porta
Informações gerais	Manual de 184 páginas disponível em vários idiomas; baixável gratuitamente

Perguntas frequentes - SW6AM2QW WHIRLPOOL

Como ajustar a temperatura do refrigerador?

O ajuste é feito através do painel de controle. Consulte o Guia de inicialização fornecido. A temperatura média recomendada é ajustada de fábrica.

Por que o alarme de porta aberta é acionado?

O alarme soa se a porta permanecer aberta por mais de 5 minutos. O LED pisca. Se a porta permanecer aberta por mais de 8 minutos, o LED apaga.

É normal que meu aparelho emita ruídos?

Sim, ruídos de assobio, zumbido, gorgolejo ou estalo são normais durante o funcionamento. Certifique-se de que o aparelho esteja nivelado e que os acessórios estejam bem instalados.

Como descongelar o compartimento refrigerador?

O descongelamento é totalmente automático (No-Frost). Gotículas de água podem aparecer na parede traseira durante o ciclo. A água é drenada automaticamente.

Posso instalar dois aparelhos lado a lado?

Sim, para uma instalação em dupla, coloque o congelador à esquerda e o refrigerador à direita. Use o kit de fixação disponível no SAV.

Como limpar o condensador?

Desconecte o aparelho. Limpe o condensador localizado atrás com um aspirador regularmente para evitar superaquecimento.

O que fazer em caso de queda de energia?

Mantenha a porta fechada. Um aparelho cheio permanece frio por mais tempo. Se a falha exceder 24 horas, consuma primeiro os alimentos perecíveis.

Como inverter o sentido de abertura da porta?

O sentido de abertura pode ser alterado. Contate o Serviço de Assistência Técnica para esta operação (não coberta pela garantia).

Por que a iluminação interna não funciona?

Verifique a alimentação elétrica. Se os LEDs estiverem danificados, contate o Serviço de Assistência Técnica para substituição. A iluminação desliga automaticamente após 8 minutos com a porta aberta.

Como conservar os alimentos por um período ideal?

Use recipientes fechados. Coloque carnes e peixes na área mais fria (gaveta Zero grau), frutas e legumes na gaveta apropriada e laticínios na porta. Evite bloquear as saídas de ar.

MANUAL DE UTILIZADOR SW6AM2QW WHIRLPOOL

Instruções de utilização

Capítulo 1: INSTALAÇÃO ....116

1.1. INSTALAR UM ÚNICO APARELHO 116
1.2. INSTALAR DOIS APARELHOS 116
1.3. AJUSTAR PORTAS (SE DISPONÍVEIS) 116

Capítulo 3: UTILIZAÇÃO....118

3.1. NOTAS.... 118

Capítulo 4: CONSELHOS PARA O ARMAZENAMENTO DE ALIMENTOS....118

4.1. VENTILAÇÃO DE AR.... 118

4.2. COMO ARMAZENAR ALIMENTOS FRESCOS E BEBIDAS.... 118

4.3. ONDE ARMAZENAR ALIMENTOS FRESCOS E BEBIDAS.... 118

Capítulo 5: SONS DE FUNCIONAMENTO ....119

Capítulo 6: RECOMENDAÇÃO EM CASO DE NÃO UTILIZAÇÃO DO APARELHO .....120

6.1. AUSÊNCIA / FÉRIAS.... 120

6.2. MUDANÇAS.... 120

6.3. FALHA DE CORRENTE.... 120

Capítulo 7: LIMPEZA E MANUTENÇÃO ....120

Capítulo 8: GUIA DE RESOLUÇÃO DE PROBLEMAS....121

8.1. ANTES DE CONTACTAR O SERVIÇO PÓS-VENDA.... 121

8.2. FALHAS.... 121

INVERTER DIREÇÃO DE ABERTURA DA PORTA 179

NOTA:

As instruções aplicam-se a vários modelos, poderá por isso haver diferenças. As secções que apenas se aplicam a determinados aparelhos estão marcadas com um asterisco (*).

As funções especialmente dedicadas ao modelo de produto que comprou podem ser encontradas no GUIA DE INICIAÇÃO RÁPIDA.

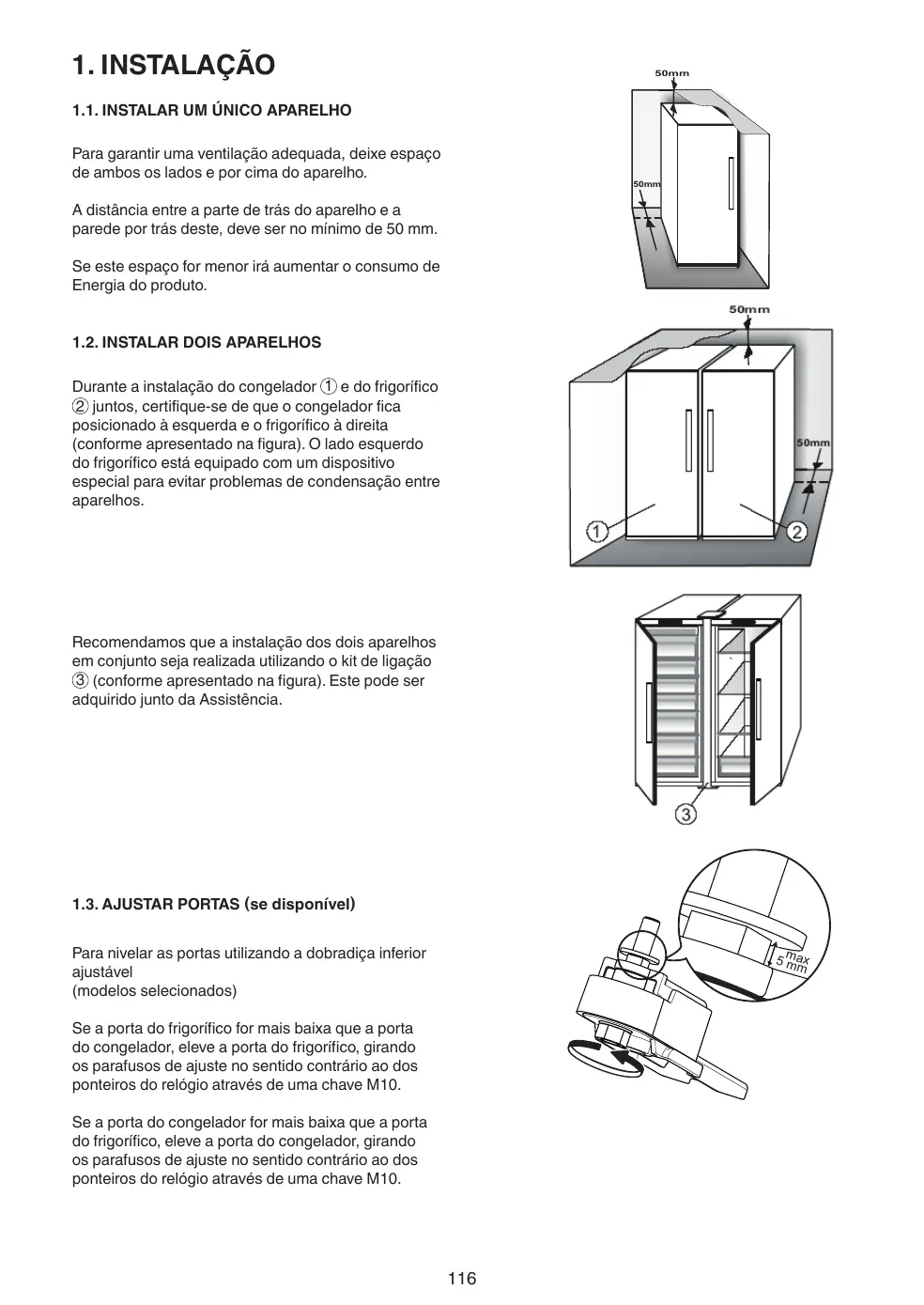

1. INSTALAÇÃO

1.1. INSTALAR UM ÚNICO APARELHO

Para garantir uma ventilação adequada, deixe espaço de ambos os lados e por cima do aparelho.

A distância entre a parte de trás do aparelho e a parede por trás deste, deve ser no mínimo de 50 mm.

Se este espaço for menor irá aumentar o consumo de Energia do produto.

1.2. INSTALAR DOIS APARELHOS

Durante a instalação do congelador ① e do frigorífico ② juntos, certifique-se de que o congelador fica posicionado à esquerda e o frigorífico à direita (conforme apresentado na figura). O lado esquerdo do frigorífico está equipado com um dispositivo especial para evitar problemas de condensação entre aparelhos.

Recomendamos que a instalação dos dois aparelhos em conjunto seja realizada utilizando o kit de ligação ③ (conforme apresentado na figura). Este pode ser adquirido junto da Assistência.

1.3. AJUSTAR PORTAS (se disponível)

Para nivelar as portas utilizando a dobradiça inferior ajustável (modelos selecionados)

Se a porta do frigorífico for mais baixa que a porta do congelador, eleve a porta do frigorífico, girando os parafusos de ajuste no sentido contrário ao dos ponteiros do relógio através de uma chave M10.

Se a porta do congelador for mais baixa que a porta do frigorífico, eleve a porta do congelador, girando os parafusos de ajuste no sentido contrário ao dos ponteiros do relógio através de uma chave M10.

2. FUNÇÕES

2.1. ON/STAND BY

Esta função serve para Ligar/Colocar em Espera o frigorífico. Para colocar o produto em Stand-by, prima e mantenha premido o botão On/Stand-by durante 3 segundos. Todos os ícones se apagam, exceto a luz preta do ícone On/Stand-by para indicar que o aparelho está em modo de espera (Stand-by). Quando o aparelho está no modo de espera, a luz no interior do compartimento do frigorífico não funciona. É importante ter em consideração que esta operação não desliga o aparelho da alimentação elétrica. Para ativar o aparelho novamente, prima o botão On/Stand-By.

2.2. 6TH SENSE FRESH CONTROL 6 ^th sense /

PROFRESH

Esta função permite atingir rapidamente condições de armazenamento ideais (no que diz respeito a temperatura e humidade) dentro do aparelho. Para funcionar corretamente, é necessário que a ventoinha também esteja ativada. A função 6th Sense/ Green Intelligence é ativada por defeito. Para ativar ou desativar esta função consulte o Guia de Iniciação Rápida em anexo.

2.3. ALARME INDICADOR DE PORTA ABERTA

O Alarme de Porta Aberta ativa-se quando a porta do frigorífico fica aberta durante mais de 5 minutos. O alarme é representado pelo piscar da Luz LED da Porta. Se a porta ficar aberta mais de 8 minutos, a Luz LED da Porta desliga-se.

2.4. ARREFECIMENTO RÁPIDO

Esta função é recomendada quando se coloca uma quantidade de alimentos muito elevada no compartimento do frigorífico.

Com a função Arrefecimento Rápido, é possível aumentar a capacidade de arrefecimento no compartimento do frigorífico. Para maximizar a capacidade de arrefecimento, mantenha a ventoinha ligada.

2.5. VENTOINHA

A Ventoinha melhora a distribuição da temperatura no interior do aparelho, permitindo uma melhor conservação dos alimentos. Por predefinição, a ventoinha está ativa. Recomendamos que mantenha a ventoinha ligada para que a função 6th Sense Fresh Control / Green Intelligence ProFresh possa funcionar devidamente e também quando a temperatura ambiente for superior a 27 ÷ 28°C ou se detetar gotas de água nas prateleiras de vidro ou ainda em condições extremas de humidade. Tenha em atenção que quando a ventoinha é ativada não funcionará continuamente. A ventoinha ativa-se/desativa-se de acordo com a temperatura e/ou nível de humidade no interior do frigorífico. Por conseguinte, é normal a ventoinha não se mexer, ainda que esteja ativa.

Para ativar ou desativar esta função consulte o Guia de Iniciação Rápida em anexo.

Atenção: Desligar a Ventoinha desativa a função 6th Sense Fresh Control / Green Intelligence ProFresh.

Nota:

Não obstrua a entrada do ar com alimentos.

Para garantir o desempenho adequado a temperaturas ambiente mais baixas (inferiores a 18 °C) e para minimizar o consumo de energia, desligue a ventoinha.

Se o aparelho tiver Ventoinha, esta pode ser equipada com um filtro antibacteriano.

Retire o filtro da caixa que se encontra na gaveta para fruta e legumes e introduza-o na tampa da ventoinha. A descrição do procedimento de substituição é fornecida juntamente com o filtro.

2.6. PROGRAMAÇÃO DA TEMPERATURA

O aparelho vem normalmente programado de fábrica para funcionar à temperatura média recomendada. Para obter mais informações sobre a programação da temperatura, consulte o Guia de Iniciação Rápida em anexo.

Nota: Os pontos de ajuste apresentados, correspondem à temperatura média em todo o frigorífico

2.7. COMPARTIMENTO NO FROST DO FRIGORÍFICO

A descongelação do compartimento frigorífico é completamente automática.

A presença de gotas de água na parede traseira no interior do compartimento frigorífico assinala que a fase de descongelação automática está em curso. A água de descongelação é automaticamente transportada para um orifício de descarga e recolhida num recipiente, onde irá evaporar.

2.8. LUZ DO FRIGORÍFICO

O sistema de luz no interior do compartimento do frigorífico utiliza uma lâmpada LED, o que permite uma melhor iluminação e também um muito menor consumo de energia.

Se o sistema de luz LED não funcionar, contacte a Assistência para o substituir.

Importante:

A luz do compartimento frigorífico acende-se ao abrir a porta do frigorífico. Se a porta ficar aberta durante mais do que 8 minutos, a luz apaga-se automaticamente.

3. UTILIZAÇÃO

3.1. NOTAS

• Não obstrua a área de saída de ar (na parede posterior no interior do produto) com alimentos.

• Todas as prateleiras, abas e cestos de puxar podem ser retirados.

• As temperaturas internas do aparelho podem ser afetadas pela temperatura ambiente, a frequência de abertura das portas e pelo local onde se encontra o aparelho. Ao regular a temperatura deve ter em consideração estes fatores.

• Salvo indicação em contrário, os acessórios do aparelho não são adequados para lavagem na máquina da loiça.

4. CONSELHOS PARA ARMAZENAR ALIMENTOS

O frigorífico é o local ideal para armazenar refeições já preparadas, alimentos frescos e preservados, laticínios, frutas e vegetais e bebidas.

4.1. VENTILAÇÃO DE AR

• A circulação natural do ar no compartimento frigorífico resulta em zonas com diferentes temperaturas. A parte mais fria fica logo acima da gaveta de frutas e vegetais e na parede posterior. A parte mais quente fica no topo frontal do compartimento.
• Uma ventilação insuficiente resulta num aumento do consumo de energia e numa redução da capacidade de refrigeração.

4.2. COMO ARMAZENAR ALIMENTOS FRESCOS E BEBIDAS

• Utilize recipientes de plástico reciclável, metal, alumínio e de vidro, bem como película aderente para envolver os alimentos.
• Utilize sempre recipientes fechados para líquidos e alimentos que podem transmitir ou ficar com odor ou sabor de outros, ou então cubra-os.
• Os alimentos que libertem uma grande quantidade de etileno e que são sensíveis a este gás, tais como as frutas e os vegetais, devem ser armazenados em separado ou cobertos de forma a não reduzir o seu prazo de validade; por exemplo, não armazene tomates juntamente com kiwis ou couves.
• Não armazene alimentos muito junto uns dos outros para permitir uma circulação suficiente do ar.
• Para evitar que as garrafas caiam, pode utilizar o suporte para garrafas (disponível em modelos selecionados).
• Se necessitar de armazenar uma pequena quantidade de comida no frigorífico, recomendamos que utilize a prateleiras existentes por cima da gaveta de frutas e vegetais, pois esta é a área mais fria do compartimento.

4.3. ONDE ARMAZENAR ALIMENTOS FRESCOS E BEBIDAS

• Nas prateleiras do frigorífico: refeições prontas, frutas tropicais, queijos, frios.
• Na área mais fria – Gaveta zero graus* (acima do Compartimento de Arrefecimento*): carne, peixe, carnes frias, bolos.
• Na gaveta de frutas e vegetais: frutas, salada, vegetais.
• Na porta: manteiga, compotas, molhos, picles, latas, garrafas, bebida em pacote, ovos.

EXEMPLO DE ARRUMAÇÃO DOS ALIMENTOS

Frutas tropicais Queijos, Charcutaria, Refeições prontas Carne, Peixe, Carnes frias, Bolos Carne, Peixe Fruta, Salada, Vegetais Manteiga, Compotas Compotas, Molhos, Pickles, Enlatados Garrafas Ovos Garrafas, Bebidas em Pacote

5. SONS DE FUNCIONAMENTO

Os sons provenientes dos aparelhos são normais pois existem várias ventoinhas e motores para regular o desempenho que se ligam e desligam automaticamente.

Alguns dos sons de funcionamento podem ser diminuídos se

• Nivelar o aparelho, instalando-o sobre uma superfície plana.
• Separar e evitar o contacto entre o aparelho e a mobília.
• Verificar se os componentes internos estão bem posicionados.
• Verificar se as garrafas e recipientes não estão em contacto entre si.

Alguns dos sons de funcionamento que poderá ouvir:

Um som sibilante quando liga o aparelho pela primeira vez ou após uma longa paragem.

Hissss Hissss

Um zumbido quando a válvula da água ou a ventoinha começam a funcionar.

Buzzz Buzzz

Um som gorgolejante resultante da entrada do líquido refrigerante na tubagem.

Um som de rachar quando o compressor arranca ou quando o gelo pronto cai na caixa de gelo quando o compressor se liga e desliga.

Um som tipo "BRRR" resultante do funcionamento do compressor.

O som tipo "clique" é resultante do termóstato que ajusta a frequência de funcionamento do compressor.

6. RECOMENDAÇÃO EM CASO DE NÃO UTILIZAÇÃO DO APARELHO

6.1. AUSÊNCIA / FÉRIAS

Em caso de férias recomendamos que consuma os alimentos e desligue o aparelho para poupar energia.

6.2. MUDANÇAS

1. Retire todas as peças internas.
2. Embrulhe-as bem e prenda-as com fita adesiva para que não batam umas nas outras ou se percam.
3. Aperte os pés ajustáveis para que não toquem na superfície de suporte.
4. Feche e fixe a porta com fita adesiva e, mais uma vez usando fita adesiva, fixe o cabo de alimentação ao aparelho.

6.3. FALHA DE CORRENTE

Caso ocorra uma falha de corrente, contacte o fornecedor de eletricidade e pergunte quanto tempo irá durar.

Nota: Tenha em conta que um aparelho cheio permanece fresco mais tempo do que um parcialmente cheio.

Se os alimentos se encontrem em más condições, é melhor deitá-los fora.

Para falhas de corrente que durem até 24 horas.

1. Mantenha a porta do aparelho fechada. Isto permite que os alimentos no interior permaneçam frios o máximo de tempo possível.

Para falhas de corrente que durem mais do que 24 horas.

1. Tente consumir os alimentos que sejam mais perecíveis.

7. LIMPEZA E MANUTENÇÃO

Antes de efetuar qualquer operação de limpeza ou manutenção, retire a ficha da tomada ou desligue a corrente elétrica.

Limpe periodicamente o aparelho com um pano e uma solução de água e detergente neutro especificamente para interior de frigoríficos. Nunca utilize abrasivos. Nunca limpe as peças do congelador com líquidos inflamáveis. Os gases podem originar risco de incêndio ou explosão. Limpe o exterior do aparelho e o vedante da porta com um pano húmido e seque com um pano macio.

Não utilize aparelhos de limpeza a vapor.

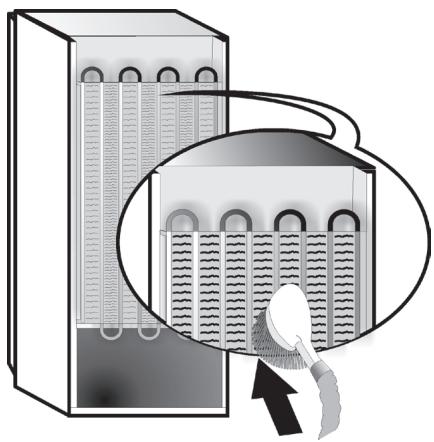

O condensador situado na parte de trás do aparelho deve ser limpo regularmente usando um aspirador.

O condensador situado na parte de trás do aparelho deve ser limpo regularmente usando um aspirador.

Importante:

• Os botões e o visor do painel de controlo não devem ser limpos com álcool ou substâncias derivadas do álcool, mas apenas com um pano seco.
• Os tubos do sistema de refrigeração encontram-se perto da bandeja de descongelação e podem ficar quentes. Limpe-os periodicamente com um aspirador.

Para garantir o correto e constante fluxo da água de descongelação, limpe regularmente o interior do orifício de drenagem situado na secção posterior do frigorífico, junto da gaveta para fruta e legumes, utilizando o instrumento fornecido.

8. GUIA DE RESOLUÇÃO DE PROBLEMAS

8.1. ANTES DE CONTACTAR O SERVIÇO PÓS-VENDA...

Os problemas de desempenho são muitas vezes originados por pequenas coisas que pode descobrir sozinho e arranjar sem qualquer tipo de ferramentas.

PROBLEMA	SOLUÇÃO
O aparelho não está a funcionar:	O cabo de alimentação está ligado a uma tomada com energia e com a voltagem correta?Verificou os dispositivos de proteção e fusíveis da rede elétrica da sua casa?
Se houver água na bandeja de descongelação:	Isto é normal com tempo quente e húmido. A bandeja pode estar meia cheia. Certifique-se de que o aparelho está nivelado para que a água não saia para fora.
Se os rebordos do armário do aparelho, que entram em contacto com o vedante da porta, estiverem quentes ao toque:	Isto é normal com tempo quente e quando o compressor está a funcionar.
Se a luz não funciona:	Verificou os dispositivos de proteção e fusíveis da rede elétrica da sua casa?O cabo de alimentação está ligado a uma tomada com energia e com a voltagem correta?Caso as luzes LED estejam fundidas, o utilizador deverá contactar o Serviço para realizar a sua substituição por luzes LED equivalentes, que apenas se encontram disponíveis nos nossos Centros de Assistência Pós-venda ou revendedores autorizados.
Se o motor parecer trabalhar demais:	O tempo de funcionamento do motor depende de vários fatores: número de vezes que a porta é aberta, quantidade de alimentos armazenados, temperatura ambiente, definição dos controlos da temperatura.O condensador (parte de trás do aparelho) está limpo de pó e sujidade?A porta está bem fechada?Os selantes da porta estão bem colocados?Em dias quentes ou se a divisão estiver quente, é natural que o motor funcione mais tempo.Se a porta do aparelho foi deixada aberta durante algum tempo ou se foram armazenadas grandes quantidades de alimentos, o motor funciona durante mais tempo para arrefecer o interior do aparelho.
Se a temperatura do aparelho for muito elevada:	Os controlos do aparelho estão bem regulados?Foi colocada uma grande quantidade de alimentos no aparelho?Certifique-se de que a porta não é aberta muito frequentemente.Verifique se a porta se fecha devidamente.
Se as portas não abrirem nem fecharem devidamente:	Verifique se as embalagens dos alimentos estão a bloquear a porta.Verifique se as peças internas ou a peça de fazer gelo automática não estão fora da sua posição.Verifique se os selantes da porta não estão sujos nem peganhentos.Verifique se o aparelho está nivelado.

8.2. FALHAS

Quando ocorre uma falha um dos indicadores LED começa a piscar, sendo necessário chamar a assistência. Este aparelho funciona preservando os alimentos nele armazenados.

Nota: Em caso de falha de energia, o aparelho volta à operação normal e a temperatura anteriormente escolhida será reposta.

9. SERVIÇO PÓS-VENDA

Antes de contactar o Serviço Pós-Venda:

Torne a ligar o aparelho para verificar se o problema foi resolvido. Caso não tenha sido, desligue o aparelho da corrente e espere cerca de uma hora antes de o ligar de novo.

Se, após realizar as verificações descritas no Guia para Resolução de Problemas e tornar a ligar o aparelho, este continuar a não funcionar devidamente, contacte o Serviço Pós-Venda e explique o problema.

Indique:

• o modelo e o número de série do aparelho (gravado na placa de características),
• o tipo de avaria,

SERVICE

0000 000 00000

• o número do Serviço (o número após a palavra SERVICE na placa de características no interior do aparelho),
• o seu endereço completo,
• o seu número de telefone e o indicativo da área.

Nota:

A direção em que a porta é aberta pode se alterada. Se esta operação for realizada pelo Serviço Pós-Venda, não será coberta pela garantia.

INDEX

Capitolul 1:INSTALAREA....124

1.1. INSTALAREA UNUI SINGUR APARAT 124
1.2. INSTALAREA A DOUĂ APARATE.... 124
1.3. REGLAREA UŞILOR (DACĂ ESTE DISPONIBILĂ) 124

Capitolul 2: FUNCTII 125

2.1. PORNIRE/STAND BY 125
2.2. CONTROLUL PROSPETIMII 6TH SENSE / GREEN INTELLIGENCE PROFRESH 125
2.3. ALARMA DE USĂ DESCHISĂ 125
2.4. RĂCIRE RAPIDĂ 125
2.5. VENTILATOR 125
2.6. SETAREA TEMPERATURII....125
2.7. COMPARTIMENTUL FRIGIDER CU SISTEM NO-FROST 125
2.8.BECUL DIN INTERIORUL FRIGIDERULUI....125

Capitolul 3: UTILIZAREA 126

3.1. NOTE 126

Capitolul 4: RECOMANDĂRI PENTRU DEPOZITAREA ALIMENTELOR....126

4.1. CIRCULATIA AERULUI.... 126

4.2. MODUL DE PĂSTRARE A ALIMENTELOR PROASPETE ȘI A BĂUTURILOR .... 126

4.3. LOCUL DE AMPLASARE A ALIMENTELOR PROASPETE ŞI A BĂUTURILOR 126

Capitolul 5: SUNETE EMISE LA FUNCTIONARE....127

Capitolul 6: RECOMANDĂRI ÎN CAZUL NEUTILIZĂRII APARATULUI....128

6.1. ABSENTĂ / VACANTĂ 128

6.2. MUTARE....128

6.3. ÎNTRERUPEREA ALIMENTĂRII CU CURENT ELECTRIC 128

Capitolul 7: ÎNTRETINEREA ŞI CURĂTAREA....128

Capitolul 8: GHIDUL DE REMEDIERE A DEFECTIUNILOR....129

8.1. ÎNAINTE DE A CONTACTA SERVICIUL DE ASISTENȚĂ TEHNICĂ... 129

8.2. DEFECTIUNI 129

Capitolul 9: SERVICIUL DE ASISTENTĂ TEHNICĂ POSTVÂNZARE....130

Altele:

INVERSAREA DIRECTIEI DE DESCHIDERE A UŞII 179

NOTĂ:

Capítulo 5: SONIDOS DE FUNCIONAMIENTO....151

5. SONIDOS DE FUNCIONAMIENTO
