使用説明書 DGS-1510-28XMP D-LINK

このマニュアルはD-LinkスマートProスイッチのセットアップおよび保証関連、安全、規制、環境に関する注意に関して順次説明していきます。お客様の購入したモデルが挿絵と多少異なる場合がありますので、ご留意ください。

お手元のスイッチの詳細や、付属品、ネットワーク設定の方法、スペックなどについては、スイッチに付属のユーザマニュアルをご覧ください。

1—パッケージ内容

梱包を開けて、中身をていねいに取り出します。ユーザマニュアルの付属品一覧を見て、同梱物がすべてそろっているか確認してください。万一不足している部品や破損している部品がありましたら、弊社ホームページにてユーザ登録を行い、サポート窓口までご連絡ください。

• D-LinkスマートProスイッチ 1台
• ラックマウントキット
• ゴム足
• 電源ケーブル
• コンソールケーブル 1本
• 電源抜け防止金具
• ユーザマニュアルCD(「DNA (D-Link Network Assistant)」を収録)
• スタートガイド（多言語版）

2—設置

安全にお使いいただくために、以下の点に注意してください。

• 電源ケーブルを本体の電源コネクタに確実に差し込んでください。
• 本製品の周囲には、放熱と通気のために十分なスペースを確保してください。
• 本製品の上に重たいものを置かないでください。

平置きおよび棚などへの設置

平置きおよび棚などに設置する場合は、付属のゴム足を本体底面の四隅に取り付けます。周囲には通気のために十分なスペースを確保し設置してください。

Rubber Feet

図1. ゴム足を取り付ける

電源抜け防止クリップの設置

AC電源ケーブルが抜けるというアクシデントを避けるため、電源コードに電源抜け防止クリップを設置することを推奨します。

1. ざらついた面を下にして、電源ソケットの下の穴にタイラップを挿入します。

図 2-1. スイッチにタイラップを挿入する

1. スイッチの電源ソケットにAC電源ケーブルを挿入します。

図 2-2. スイッチにAC電源ケーブルを挿入する

1. タイラップを通して、コードの端までリテーナをスライドさせます。

ID-17013K 管 50

図 2-3. タイラップを通してリテーナをスライトさせる

1. 電源ケーブルの周りを一周させて、リテーナのロックに入れます。

ID-Tank

図 2-4. 電源ケーブルの周りを一周させる

5. 電源コードが固定されるまでリテーナを締めます

D-1MHz

図 2-5. 電源コードを固定する

ラックに設置するとき

本製品はEIA規格の19インチラックに取り付けることができ、サーバルームなどに設置する場合に便利です。はじめに、ラックマウントキットを付属のネジで本製品の両側面に取り付けます。

図 3. ラックマウントキットを取り付ける

次に、付属のネジを使用して、スイッチをラックに固定します。

電源ケーブルを本体背面の電源コネクタに接続し、もう一方をコンセントに差し込みます。（コンセントはアース付きでサージ対策のあるものをおすすめします。）

停電の際には念のためコンセントを抜きます。電力が復旧してから、再度コンセントをつないでください。

管理オプション

このスイッチは、フロント/バックパネルのコンソールポートを介して管理するもしくはTelnetを使って管理することができます。また、お客様はWebブラウザを介してアクセスするWebベース管理を選択することもあるかもしれません。それぞれのスイッチは自身のIPアドレスをアサインされている必要があり、IPアドレスは、SNMPネットワーク管理もしくは他のTCP/IPアプリケーション（例：BOOTP、TFTP）での通信にも使われます。スイッチのデフォルトIPアドレスは10.90.90.90です。お客様はデフォルトIPアドレスをお使いのネットワークアドレススキームに合うように変更することができます。

Webベース管理インターフェイス

Webブラウザを使って、スイッチの設定、ステータスLEDのモニタリング、統計情報のグラフ表示などができます。使用可能なブラウザは、Netscape Navigator（バージョン6.2以降）やMicrosoft® Internet Explorer（バージョン5.0以降）などです。

ウェブブラウザを使ったスイッチの設定には、以下のものが必要です。

・イーサネットポート（RJ-45）を持つコンピュータ
- 標準的なイーサネットケーブル

ステップ°1

イーサネットケーブルを使って、スイッチ前面のいずれかのポートとコンピュータのイーサネットポートを接続します。

イーサネット接続経由でスイッチへのログインや設定を行なうには、PCはスイッチと同じ範囲内のIPアドレスを所有している必要があります。スイッチが10.90.90.90のIPアドレスを所有している場合、PCは10.x.y.z（x及びyは0～254、zは1～254の値）でサブネットマスクは255.0.0.0である必要があります。

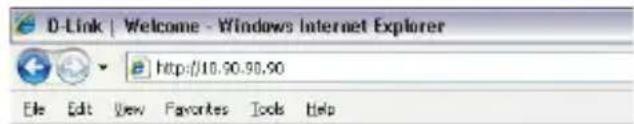

Webブラウザを起動し、アドレス欄に http://10.90.90.90 (初期設定のIPアドレス)と入力し、Enterキーを押します。

D-Link | Welcome - Windows Internet Explorer http://10.90.90.90 File Edit View Favorites Tools Help

図 7. Webブラウザ上でIPアドレス「10.90.90.90」を入力

Web設定はDNAを介してもアクセスすることができます。デバイスのWebGUIを開くにはDNA内のデバイスリストの中からIPハイパーリンクをクリックしてください。

初期設定値は以下の通りです。

IPアドレス：10.90.90.90

サブネットマスク：255.0.0.0

ゲートウェイ:0.0.0.0

ステップ°3

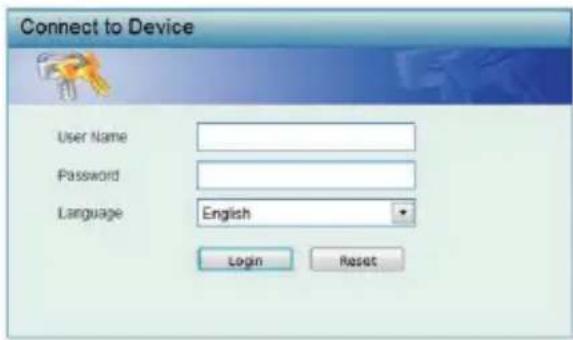

以下のログオンダイアログボックスが表示された際、ユーザ名とパスワードを空欄にして、Webベース管理インタフェースの言語を選択してから、ログインをクリックします。

Webベース管理に入る前に、スマートウィザードがIP情報やSNMP設定のようないいくつかの機能を簡単に設定する案内をします。何も変更する予定がない場合は、ウィザードを終了するためにExitをクリックし、Webベース管理に移ります。スマートウィザード機能の詳細を見るには、ユーザマニュアルのスマートウィザードに関する情報を参照してください。

インストールCDに含まれているDNA（D-Link Network Assistant）はPCに接続している同じL2ネットワークセグメント内のSmartスイッチを検出するためのプログラムです。このツールはWindows2000、XP、Vista、Windows7をサポートしています。DNA（D-Link Network Assistant）のインストールには2つの方法があります。1つはインストールCDの自動実行プログラムに従う方法、もう1つは手動でインストールする方法です。

オプション1：インストールCDの自動実行プログラムを介してDNA（D-Link Network Assistant）をインストールする方法を順次示します。

1. CD-ROMドライブにCDを挿入します。
2. 自動実行プログラムが自動的にポップアップされます。
3. "Install DNS (D-Link Network Assistant)" ボタンをクリックするとインストールウィザードが段階的に案内します。
4. DNAのインストールに成功した後、Start > Programs > D-Link > DNAにDNAを見つけることができます。
5. お客様のPCと同じL2ネットワークセグメントにスマートProスイッチを接続して、スマートスイッチを検出するためにDNA(D-Link Network Assistant)を使うだけです。

オプション2: DNA (D-Link Network Assistant) を手動でインストールする方法を順次示します。

1. CD-ROMドライブにユーティリティCDを挿入します。
2. Windowsデスクトップ上のスタートメニューからコンピュータを選択します。
3. CD-ROM/DVD-ROMドライブをダブルクリックし、自動実行メニューを開始します。もしくは、ドライブを右クリックしてフォルダを開きます。DNA（D-Link Network Assistant）を選択し、setup.exeファイルをダブルクリックします。
4. ユーティリティをインストールするため、スクリーン上の指示に従います。
5. 完了後、Start > Programs > D-Link > DNAに移動し、DNA（D-Link Network Assistant）を開きます。
6. お客様のPCと同じL2ネットワークセグメントにスマートProスイッチを接続して、スマートスイッチを検出するためにDNA（D-Link Network Assistant）を使うだけです。

DNAの詳細情報に関しては、ユーザマニュアルを参照してください。

コンソールポートに接続

シリアルポートに接続するには、指定のコンソールケーブルを使う必要があります。このケーブルは、製品に同梱されています。

ケーブルは、正しいピン設定でスイッチのシリアルポートに接続するための特殊なピンを持ったRS-232 - RJ-45 コネクタケーブルです。

スイッチのコンソールポートに接続するには、以下のステップに従ってください：

1. 管理PCのシリアルポートにコンソールケーブルのRS-232側を接続します。

2. スイッチのコンソールポートにコンソールケーブルの RJ-45側を接続します。

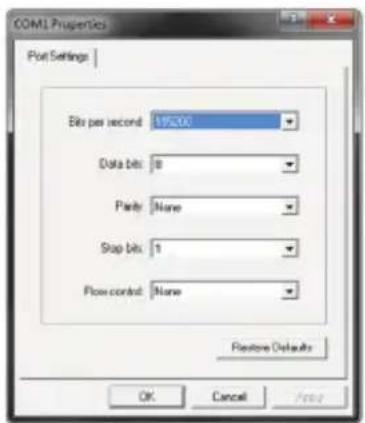

3. 管理PC上でハイパーダーミナルアプリケーション（もしくは、VT-100ターミナル接続をエミュレート可能な他のターミナルエミュレーションプログラム）を開き、この接続のプロパティの設定を行います。

a. ボーレートに115200を設定します。
b. データビットに8を設定します。
c. パリティをNoneに設定します。
d. ストップビットを1に設定します。
e. フローコントロールをNoneに設定します。

図9. ハイバーターミナル接続プロパティ

1. 現在スイッチは電源が起動し、スイッチのCLIが利用可能な状態です。

Telnet管理

お客様のPCのコマンドプロンプトを利用してTelnetを介してスイッチにアクセスすることもできます。お客様のコンピュータからアクセスするには、まずスイッチのイーサネットポートとお客様のPCが正しく接続されていることを確認する必要があります。その後、お客様のコンピュータ上で、スタート> プログラム> アクセサリ> コマンドプロンプトをクリックします。コンソールウィンドウを開いた後、telnet 10.90.90.90（設定しているIPアドレスによります）とコマンドを入力し、キーボード上でEnterを押下してください。スイッチのコマンドラインインタフェースを開くコンソール画面に接続されますので、デフォルトのスイッチのユーザ名とパスワードの場合は、“空欄”のままEnterキーを押下します。

SNMP管理

D-Link D-ViewもしくはSNMP互換コンソールプログラムでスイッチを管理することができます。SNMP機能はD-Linkマネージドスイッチではデフォルトで無効になっています。D-View SNMPネットワーク管理システムはクリティカルネットワークの集中管理のためにデザインされた統合的な標準ベース管理ツールです。D-Viewはネットワーク管理者が、デバイス設定、フォルトトレランス、パフォーマンス、セキュリティを効果的に管理するために役立つツールです。D-Linkはダウンロードして30日間製品を評価することができる、D-Viewトライアルバ

ージョンを提供しています。http://dview.dlink.com.tw/support_Download_Trial_Version.asp からトライアルバージョンをダウンロードすることができます。

DView 6

追加情報

ネットワーク設定で問題が生じた場合は、スイッチに同梱されているユーザガイドを参照してください。ユーザガイドは、多くのルール、図、説明、例を含んでおりネットワークを構築運用するのに役立ちます。

ユーザガイドの最後もしくは、オンラインで記載されている D-Linkの各オフィスを通して更なるサポートを受けることができます。D-Link製品やマーケティング情報についてより詳しく知りたい場合は、下記のWebサイトをご確認ください。

http://www.dlink.com

保証情報

D-Linkリミテッドライフタイム保証情報については、下記をご覧ください。

http://warranty.dlink.com/

关于向导

この装置は、クラスA情報技術装置です。この装置を家庭環境で使用すると電波妨害を引き起こすことがあります。この場合には使用者が適切な対策を講ずるよう要求されることがあります。VCCI-A

警告使用者：
