MANUALE UTENTE DGS-1510-28XMP D-LINK
Informazioni sul presente manuale
La presente guida contiene istruzioni passo-passo per la configurazione di tutti gli switch D-Link SmartPro oltre alle informazioni su garanzia, sicurezza, conformità alle normative e avvisi sulla salvaguardia dell'ambiente. Notare che il modello acquistato potrebbe essere leggermente diverso da quello raffigurato nelle illustrazioni.
Maggiori informazioni sullo switch, i suoi componenti, le connessioni di rete e le specifiche tecniche sono contenute nel Manuale utente fornito con il prodotto.
Fase 1 – Disimballaggio
Aprire la confezione ed estrarne delicatamente il contenuto. Verificare il contenuto del pacchetto, confrontandolo con l'elenco riportato nel manuale utente. Se un componente dovesse risultare mancante o danneggiato, contattare il rivenditore D-Link locale per la sostituzione.
- Uno switch D-Link SmartPro
- Staffe per montaggio su rack
- Piedini in gomma
- Cavo di alimentazione
- Un cavo di connessione alla console
- Clip per cavo di alimentazione
- CD del Manuale utente con programma DNA (D-Link Network Assistant)
- 1 manuale rapido di installazione multilingue
Fase 2 – Installazione dello switch
Per una installazione sicura dello switch, si consiglia di:
- Ispezionare il cavo di alimentazione e verificare che sia correttamente fissato al relativo connettore CA.
- Verificare che attorno allo switch ci sia lo spazio sufficiente per un'adeguata ventilazione e dissipazione del calore.
- Non posizionare oggetti pesanti sopra lo switch.
Installazione su un ripiano o una scrivania
Per installare lo switch su un ripiano o una scrivania, fissare i piedini in gomma forniti con il dispositivo ai quattro angoli del pannello inferiore. Per consentire una corretta ventilazione è necessario lasciare uno spazio sufficiente tra il dispositivo e gli oggetti circostanti.
Installazione della clip per il cavo di alimentazione
Per impedire la rimozione accidentale del cavo di alimentazione CA, si consiglia di installare l'apposita clip.
- Inserire nel foro sotto il connettore di alimentazione la fascetta con il lato ruvido rivolto verso il basso.

Figura 2-1. Inserimento della fascetta nello switch
- Collegare il cavo di alimentazione al connettore dello switch.

Figura 2-2. Collegamento del cavo di alimentazione allo switch
- Far scorrere il fermo attraverso la fascetta fino alla fine del cavo.
- Avvolgere la fascetta intorno al cavo di alimentazione e inserirla nel meccanismo di blocco del fermo.
- Stringere la fascetta del fermo finché il cavo non risulta fissato.
Installazione su rack
Lo switch può essere montato in un rack da 19 pollici, conforme allo standard EIA, posizionabile in un armadio elettrico. Fissare le staffe di montaggio ai pannelli laterali dello switch (una per lato) e fermarle con le viti fornite.

Figura 3. Fissaggio delle staffe di montaggio
Montare lo switch all'interno del rack, utilizzando le viti fornite con quest'ultimo.

Figura 4. Installazione dello switch all'interno del rack
Fase 3 – Collegamento del cavo di alimentazione CA
È ora possibile connettere il cavo di alimentazione CA al relativo connettore posto sul pannello posteriore dello switch e a una presa di corrente (preferibilmente dotata di messa a terra e protezione da sovratensioni).

Figura 5. Collegamento dello switch alla presa di corrente
Interruzione di corrente
Per precauzione, in caso di un'interruzione di corrente si consiglia di disconnettere lo switch. Riconnettere il dispositivo quando l'erogazione di corrente elettrica torna alla normalità.
Opzioni di gestione
Questo sistema può essere gestito fuori banda, tramite la porta della console presente sul pannello anteriore/posteriore, oppure con connessione in banda tramite Telnet. L'utente ha inoltre la possibilità di scegliere una gestione basata su Web accessibile tramite browser web. A ciascuno switch deve avere assegnato il proprio indirizzo IP, utilizzato per la comunicazione con un gestore di rete SNMP o con un'altra applicazione TCP/IP (per esempio BOOTP; TFTP). L'indirizzo IP predefinito dello switch è 10.90.90.90. L'utente può modificare l'indirizzo IP predefinito dello switch per soddisfare le specifiche del proprio schema di indirizzi di rete.
Interfaccia di gestione basata sul Web
Al termine dell'installazione fisica, è possibile configurare lo switch, monitorare il pannello dei LED e visualizzare graficamente le statistiche utilizzando un browser come Netscape Navigator (versione 6.2 o superiore) o Microsoft® Internet Explorer (versione 5.0 o superiore).
Requisiti necessari per la configurazione del dispositivo:
• PC dotato di connessione Ethernet RJ-45
• Cavo Ethernet standard
Fase 1:
Collegare il cavo Ethernet a una delle porte poste sul pannello frontale dello switch e a una porta Ethernet del PC.

Figura 6. Connessione del cavo
Fase 2:
Per poter effettuare l'accesso e configurare lo switch tramite una connessione Ethernet, gli indirizzi IP del PC e dello switch devono essere compresi nello stesso intervallo. Ad esempio, se l'indirizzo IP dello switch è 10.90.90.90, l'indirizzo IP del PC deve essere 10.x.y.z (dove x/y è un numero compreso tra 0 e 254 e z è un numero compreso tra 1 e 254), mentre la subnet mask deve essere 255.0.0.0.
Aprire il browser web e inserire http://10.90.90.90 (indirizzo IP di default) nel campo indirizzo. Premere


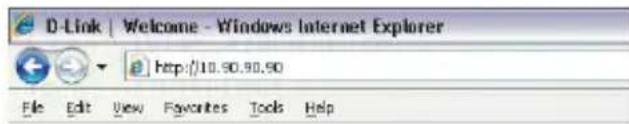

D-Link | Welcome - Windows Internet Explorer http://10.90.90.90 File Edit View Favorites Tools HelpFigure 7. Inserire l'indirizzo IP 10.90.90.90 nel browser
La configurazione Web è accessibile anche tramite la funzione DNA. È possibile fare clic sul collegamento ipertestuale IP dall'elenco di dispositivi nella funzione DNA per aprire la GUI Web dei dispositivi.

NOTA: L'indirizzo IP di default dello switch è 10.90.90.90 con subnet mask 255.0.0.0 e gateway di default 0.0.0.0
Fase 3:
Alla comparsa della finestra di dialogo riportata di seguito, lasciare i campi Nome utente e Password vuoti e scegliere la lingua dell'interfaccia di gestione basata su Web, quindi fare clic su Login (Accedi).

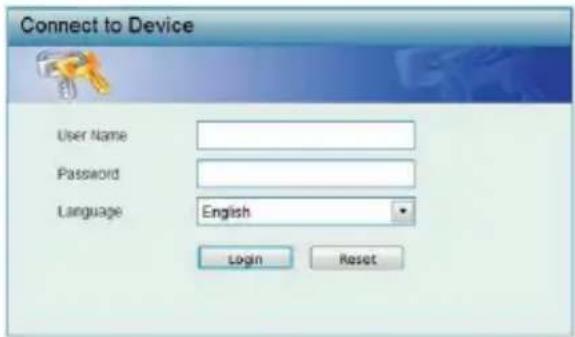

Figura 8. Finestra di autenticazione dell'utente
Fase 4:
Prima di accedere alla Gestione basata su Web, la Procedura guidata assisterà l'utente nella configurazione rapida di alcune funzioni come, ad esempio, le informazioni IP e le impostazioni SNMP. Se non si desidera effettuare modifiche, fare clic su Esci per uscire dalla procedura guidata e avviare la gestione basata sul Web. Per informazioni dettagliate sulle funzioni della procedura guidata Smart Wizard, fare riferimento al relativo capitolo introduttivo presente nel manuale dell'utente.
DNA (D-Link Network Assistant), incluso nel CD di installazione, è un programma per il rilevamento di smart switch con lo stesso segmento di rete L2 collegati al PC. Questo strumento è in grado di supportare Windows 2000, Windows XP, Vista e Windows 7. DNA (D-Link Network Assistant) può essere installato in due diversi modi, ovvero tramite il programma di esecuzione automatica incluso nel CD di installazione oppure manualmente.
Opzione 1: attenersi alla procedura seguente per installare DNA (D-Link Network Assistant) tramite il programma di esecuzione automatica incluso nel CD di installazione.
- Inserire il CD nell'unità CD-ROM.
- Il programma di esecuzione automatica si aprirà automaticamente.
- Fare clic sul pulsante "Installa DNA (D-Link Network Assistant)" per avviare una procedura guidata in cui verranno illustrate tutte le fasi del processo.
- Una volta installato, DNA è disponibile in Start > Programmi > D-Link > DNA.
- È sufficiente connettere lo SmartPro Switch allo stesso segmento di rete L2 del proprio PC e utilizzare il protocollo DNA (D-Link Network Assistant) per individuare gli Smart Switch presenti.
Opzione 2: attenersi alla procedura seguente per installare manualmente DNA (D-Link Network Assistant).
- Inserire il CD delle utilità nell'unità CD-ROM.
- Nel menu Start del desktop di Windows fare clic su Computer.
- Fare doppio clic sull'icona dell'unità CD-ROM/DVD-ROM per avviare il menu di esecuzione automatica oppure fare clic con il pulsante destro del mouse sull'unità per aprire la cartella. Selezionare DNA (D-Link Network Assistant) e fare doppio clic sul file setup.exe.
- Attenersi alle istruzioni visualizzate per installare l'utilità.
- AI termine, passare a Start > Programmi > D-Link > DNA per aprire DNA (D-Link Network Assistant).
- È sufficiente connettere lo SmartPro Switch allo stesso segmento di rete L2 del proprio PC e utilizzare il protocollo DNA (D-Link Network Assistant) per individuare gli Smart Switch presenti.
Per informazioni dettagliate su DNA, fare riferimento al manuale dell'utente.
Connessione della porta della console
Per la connessione alla porta seriale, è necessario utilizzare lo speciale cavo per console. Tale cavo è incluso nella confezione del prodotto. Il cavo è indicato come cavo per connettori da RS-232 a RJ-45 ed è polarizzato in modo specifico per la connessione alla porta seriale di questo switch mediante la corretta configurazione di pin.
Per la connessione alla porta della console di questo switch, procedere come descritto di seguito:
- Collegare l'estremità RS-232 del cavo per console alla porta seriale del PC di gestione.
- Collegare l'estremità RJ-45 del cavo per console alla porta per console dello switch.
- Aprire l'applicazione HyperTerminal (o qualsiasi altro programma di emulazione terminali in grado di emulare una connessione a un terminale VT-100) sul PC di gestione e configurare le Proprietà di questa connessione.
a. Il valore di bit al secondo deve essere pari a 115200 baud.
b. Il valore di bit dati deve essere 8.
c. La parità deve essere impostata su Nessuna.
d. Il valore di bit di stop deve essere 1.
e. Il controllo di flusso deve essere impostato su Nessuno.


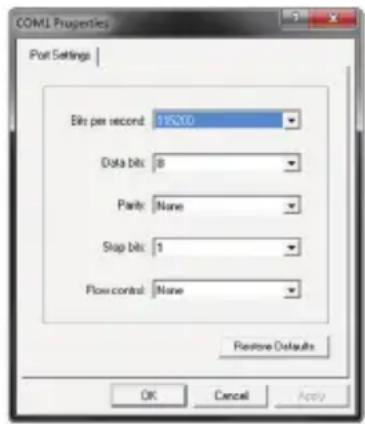

COMU Properties Port Settings | Bits per second: 19500 Data bits: 8 Pair: None Stop bits: 1 Flow control: None Restore Defaults OK Cancel ApplyFigura 9. Proprietà della connessione Hyperterminal
- È adesso possibile accendere lo switch per rendere disponibile l'accesso alla relativa Interfaccia da riga di comando (CLI, Command Line Interface).
Gestione Telnet
Gli utenti possono accedere allo switch tramite Telnet utilizzando il prompt dei comandi del PC. Per accedervi dal proprio computer, gli utenti devono prima verificare che esista una connessione valida tra la porta Ethernet dello switch e il PC, quindi fare clic su Start > Programmi > Accessori > Prompt dei comandi sul computer. All'apertura della finestra relativa alla console, inserire il comando telnet 10.90.90.90 (a seconda dell'indirizzo IP configurato) e premere Invio sulla tastiera. A questo punto comparirà la schermata della console per l'Interfaccia della riga di comando dello switch. Lasciare vuoti i campi relativi a nome utente e password per utilizzare i valori predefiniti per lo switch, quindi premere Invio.
Gestione basata su SNMP
È possibile gestire lo switch tramite D-Link D-View o qualsiasi altro programma per console compatibile SNMP. Per gli switch gestiti mediante D-Link, la funzionalità SNMP è disabilitata come impostazione predefinita. Il sistema di gestione delle reti SNMP
D-View è uno strumento di gestione completo basato su standard, appositamente pensato per la gestione centralizzata della rete critica. D-View include utili strumenti per consentire agli amministratori di rete di gestire in modo efficace le configurazioni dei dispositivi, la tolleranza di errore, le prestazioni e la sicurezza.
D-Link offre gratuitamente il download della versione di prova di D-View per consentire la valutazione dei prodotti per 30 giorni. È possibile scaricare la versione di prova al seguente indirizzo: http://dview.dlink.com.tw/support_Download_Trial_Version.asp.
Ulteriori informazioni
In caso di problemi di configurazione della rete, fare riferimento alla Guida per l'utente fornita con questo switch. La Guida contiene molte altre regole, diagrammi, spiegazioni ed esempi per rendere la rete perfettamente operativa.
Per ulteriore supporto è possibile rivolgersi agli uffici D-Link il cui elenco è riportato nel retro della Guida per l'utente o è disponibile online. Per ulteriori informazioni sui prodotti D-Link o per la documentazione marketing, visitare il sito Web all'indirizzo http://www.dlink.com
Termini di garanzia
Per informazioni sulla garanzia limitata D-Link, visitare il sito all'indirizzo http://warranty.dlink.com/
Введение
Il presente prodotto appartiene alla classe A. Se utilizzato in ambiente domestico il prodotto può causare interferenze radio, nel cui caso è possibile che l'utente debba assumere provvedimenti adeguati.
VCCI Warning
La presenza di questo simbolo sul prodotto o sulla confezione del prodotto indica che, in conformità alle leggi e alle normative locali, questo prodotto non deve essere smaltito nei rifiuti domestici, ma avviato al riciclo. Una volta terminato il ciclo di vita utile, portare il prodotto presso un punto di raccolta indicato dalle autorità locali. Alcuni questi punti di raccolta accettano gratuitamente i prodotti da riciclare. Scegliendo di riciclare il prodotto e il relativo imballaggio, si contribuirà a preservare l'ambiente e a salvaguardare la salute umana.
D-Link e l'ambiente
D-Link cerca da sempre di ridurre l'impatto ambientale dei propri stabilimenti e dei propri prodotti. Allo scopo di ridurre al minimo tale impatto, D-Link progetta e realizza i propri prodotti in modo che rispettino il più possibile l'ambiente, utilizzando materiali riciclabili a basso tasso di tossicità sia per i prodotti che per gli imballaggi.
D-Link raccomanda di spegnere sempre i prodotti D-Link o di scollegarne la spina quando non vengono utilizzati. In questo modo si contribuirà a risparmiare energia e a ridurre le emissioni di anidride carbonica.
Per ulteriori informazioni sui prodotti e sugli imballaggi D-Link a ridotto impatto ambientale, visitate il sito all'indirizzo www.dlinkgreen.com
