1959HW - ギターアンプ MARSHALL - 無料のユーザーマニュアル

製品タイプ	ギターアンプ
ブランド	Marshall
モデル	1959HW
定格出力	100W
パワー管	4 x EL34
プリアンプ管	3 x ECC83 (うち1本は位相反転管)
チャンネル	2 (イコライゼーション共有)
イコライゼーション	高音、中音、低音、プレゼンス
エフェクトループ	なし
スピーカー出力	2 x 1/4"フォーンジャック (16Ω/8Ω/4Ω切替可能)
出力インピーダンス切替	16Ω/8Ω/4Ω
電源	110V、220V、230V（セレクターによる切替）
寸法 (幅×高さ×奥行き)	740×305×210mm
重量	21.4kg
ギター入力	2チャンネル、高感度・低感度入力
スタンバイスイッチ	あり
電源インジケーター	あり
配線	手作り（ハンドメイド）
お手入れ方法	乾いた布
交換部品	交換用真空管あり
修理可能性	資格のある技術者による修理が可能
安全上の注意	内部作業前には電源を切り、プラグを抜くこと
付属品	電源コード
取扱説明書	フランス語および他言語で利用可能

よくある質問 - 1959HW MARSHALL

Marshall 1959HW アンプの正しい接続方法は？

アンプが電源オフでプラグが抜かれていることを確認してください。まず、スピーカーケーブル（シールドなし）をスピーカー出力に接続し、インピーダンスセレクターを合計負荷（16Ω、8Ω、4Ω）に合わせて設定します。その後、電源コードをAC入力とコンセントに接続します。

電源投入の順序は？

最初に電源スイッチをONにし、真空管が温まるまで2分間待ち、その後スタンバイスイッチをONにします。事前に音量がゼロであることを確認してください。

出力インピーダンスセレクターの設定方法は？

セレクターをスピーカーの合計インピーダンスに合わせて回します。例：1台16Ω→16Ω、2台16Ω→8Ω、2台8Ω→4Ω。通電中は絶対にセレクターを変更しないでください。

スピーカーなしでアンプを使えますか？

いいえ。アンプはスピーカーまたは同等の負荷なしでは絶対に使用しないでください。出力トランスが損傷する恐れがあります。電源投入前には必ずスピーカーを接続してください。

ヒューズの交換方法は？

アンプを電源オフにしてプラグを抜いてください。背面パネルで不良ヒューズ（主電源または高圧）を特定します。同じタイプと定格（パネルに記載）のヒューズと交換します。ヒューズを絶対にショートさせないでください。

Marshall 1959HW アンプの出力は？

定格出力は100Wで、4本のEL34真空管によるプッシュプル方式です。

アンプのお手入れ方法は？

外観のほこりを払うには乾いた柔らかい布を使用してください。化学薬品や研磨剤は避けてください。お手入れの前にアンプのプラグを抜いてください。

真空管が温まらない場合は？

まず電源とヒューズを確認してください。アンプの電源は入るが真空管が冷たいままの場合、高圧ヒューズが切れている可能性があります。資格のある技術者に相談してください。

柔軟性を高めるために2つのチャンネルをミックスする方法は？

短いシールドケーブルでチャンネル1の下側入力とチャンネル2の上側入力を接続します。ギターをチャンネル1の上側入力に接続します。これにより、両チャンネルのトーンをミックスできます。

エフェクトループは使えますか？

1959HW にはエフェクトループはありません。エフェクトを使用するには、ギターとアンプ入力の間に接続するか（または直列にペダルを使用してください）。

使用説明書 1959HW MARSHALL

1959HWアンプをお買い上げいただきありがとうございます。

より詳細な操作方法については

http://www.marshall.comで本

製品の取扱説明書を参照してください。

クイックスタート・ガイド

警告:安全の手引き 26

概要と仕様 27

フロントパネルの機能 28

リアパネルの機能 29

ご使用前にこの取扱説明書をよくお読みください。全ての注意書きに従い、警告を守ってください。

注意:別紙にある重要な『安全のしおり』のリーフレット（文書番号CATS-00158）の詳細を参照してください。

続いてください。

電源供給と出力インピーダンス

アンプの電源は次の110V、220Vまたは230Vの中のいずれかを使用する事が可能です。メイン電源セレクタを主電源に合わせて設定してください。また、適正な電源ヒューズの値と種類を確認してください。

上記の各設定は、電源ヒューズの正しい値と種類は、アンプのリアルパネルに指定されています。ヒューズをバイパスしたり、不適正な値や種類のヒューズを取り付けることは、絶対に行わないでください。

出力インピーダンスセレクターは、使用されている6. るスピーカーキャビネット(又は負荷)の総合インピーダンスに合わせて設定してください。 7.

電源供給やスピーカーキャビネットのインピーダ9.ンスについて疑問がある場合には、資格のある技術者にお問合せください。 - あなたのマーシャルディーラーがアシストいたします。

警告: 以下の場合にはアンプをオフにし、電源からプラグを取り外してください:

• 異なる設定の為にメインセレクターを変更する、そして/または
• フューズの確認/交換を行う、そして/または
• 異なる設定の為に出力セレクターを変更します。

上記の注意事項に従わない場合は、アンプが破損する恐れがあります。

重要なセットアップ情報

1. 使用するスピーカーキャビネットのインピーダンスに合わせて出力インピーダンスセレクターを設定してください。

2. 1個または2個のスピーカーキャビネットを接

警告: 上記注意事項に従わない場合は、アンプが破損する恐れがあります。スピーカーキャビネットを接続する際に適切なスピーカーケーブルを使用しているか確認してください。この目的で絶対にギター用のスクリーン(シールド)ケーブルを使ってはいけません。

1. 電源スイッチとスタンバイスイッチの両方がオフになっていることを確認してください。
2. 付属の主電源(電源) リード線を最初にリアパネル上の電源入力に接続し、次に差し込み口に接続します。
3. フロントパネルにあるマスター、ボリュームおよび/または出力レベルコントロールが0に設定されていることを確認してください。
4. ギターを、フロントパネルの入力ジャックの1つに接続します。
5. 電源スイッチをオンにして数分待ちます。
6. スタンバイスイッチをオンにします。
7. 音量をお好みの高さに調節したら演奏の準備完了です。

機器の移動

機器の移動の前に、アンプの電源がオフになっていること、主電源からプラグが取り外されていること、そして取り外し可能なケーブルがすべて機器から取り外されていることを確認してください。

アンプだけを移動します。キャビネットまたは他の機器の上にアンプが積まれている時は移動しないでください。

概要と仕様

音量を大きくする程音が良くなります。より

多くの力を追い求める中で生まれた1959HW

は、Marshallにクランチサウンドとあらゆる会場

を満たすに十分な力を与えます。2つのチャンネ

ルをつなぎ合わせて、「高音域」と「ノーマル」のト

ーンを混ぜます。

この忠実な再発売品は、Marshall工場で細心の

注意を払って手作業で作成されています。

電源	100ワット
バルブ	ECC83-2個、ECC83(位相スプリッター)-1個、EL34-4個
チャンネル	2(共有EQコントロール付き)
イコライザー	トレブル、ミドル、バスそしてプレゼンス
出力	スピーカ出力用1/4ジャック-2個、16Ω/8Ω/4Ωインピーダンスの選択可能
エフェクトループ	なし
単位重量	21.4kg
単位幅	740mm
単位高	305mm
単位奥行き	210mm

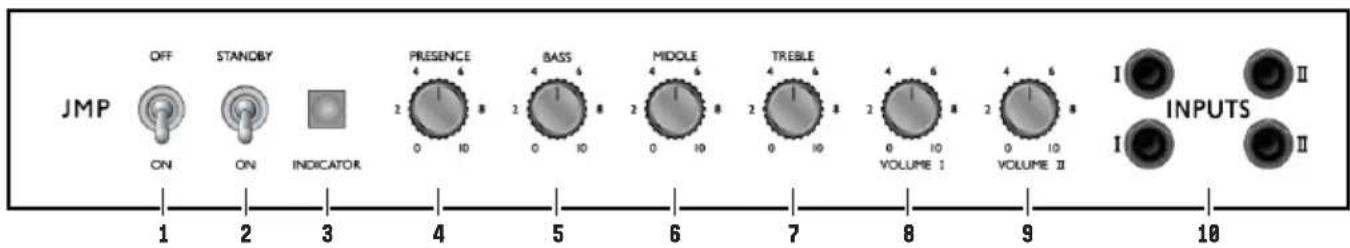

フロントパネルの機能

スタンバイスイッチは、使用前にアンプを「ウォー

ムアップ」する際に電源スイッチと組み合わせて使用されます。

スタンバイスイッチを「オン」の位置に切り替える前に、必ず2分間電源をオンにしてください。

演奏の中断中は、アンプを最大限のままにするの

ではなく、スタンバイスイッチを「オフ」の位置に設定する必要があります。

3.インジケーター

アンプの主電源がオンになると、電源インジケーに接続します。

ターが点灯します。

4. プレゼンス

パワーアンプの高周波数を調整します。高い周波数の増加によりサウンドがよりアグレッシブになります。

5.バス

アンプの低周波域を調整。音に低音域と深みを加えます。

6. ミドル

アンプの中間周波数を調整すると、中音域からまろやかで充填した音が得られます。

7.トレブル

アンプの高周波域を調整。上げることでより明るいトーンになります。

8.高音域-ボリュームI

チャネル1の全体的なレベルを制御します。このチャネルは、チャネル2よりも高い高音域レスポンスのために有声されます。

9.ノーマル-ボリュームII

チャネル2の全体的な出力レベルを制御します。チャネル2は通常の応答のために有声であり、チャネル1よりも丸みを帯びたトーンを持っています。

10. 入力

1（上）: ギターをチャンネル1に接続します。

1(下):ギターをチャンネル1の低感度インプットに接続します。

2 (上): ギターをチャンネル2に接続します。

1(下):ギターをチャンネル2の低感度インプット

注:一部のギタープレーヤーは、チャンネル1の下部インプットとチャンネル2の上部インプットの間に短いスクリーンパッチリードを接続して、2つのチャンネルをミックスすることを好みます。次にギターをチャンネル1の上部インプットに接続すると、各チャンネルの異なる音色特性を組み合わせて、柔軟性を高めることができます。

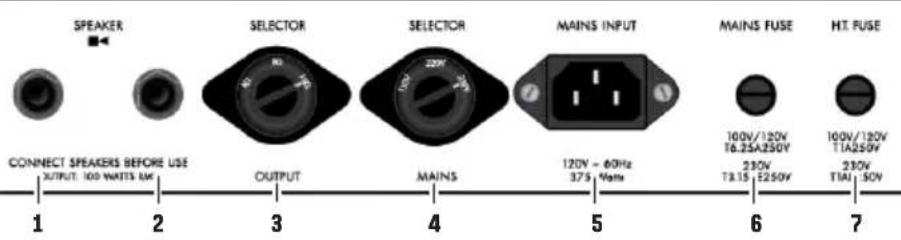

リアパネルの機能

SPEAKER CONNECT SPEAKERS BEFORE USE OUTPUT: 100 WATTS 6k 1 2 3 OUTPUT SELECTOR 30V 4 MAINS SELECTOR 100V - 60Hz 375 V Rate 5 MAINS INPUT 120V - 60Hz 375 V Rate 6 MAINS FUSE 100V/120V T6.25A250V 230V T3.15 E250V 230V T1A1 50V 7 H.T. FUSE

1&2。スピーカー出力

1/4インチジャックのスピーカーケーブルを使用して、ここに1個または2個のスピーカー・キャビネットを接続します。

給の電圧に設定しなければなりません。セレクターを調整する前に、アンプの電源が完全になくなっていなければなりません。

警告: (スピーカー・キャビネット) セットアップの負荷の為、常に出力インピーダンスセレクターカ適切な設定になっているか確認してください。スピーカに接続していない、または負荷のないアンプは絶対に使用しないでください。

警告:各電圧設定について、正しい値と種類のメインヒューズと高電圧ヒューズを取り付けてください。230/220Vから110V、またはその逆に調整するには、リアルパネルに詳細が記載されているように、メインヒューズを対応する値に変更してください。詳細については、このガイドの「電源供給と出力インピーダンス」セクションを参照してください。

3.出力インピーダンスセレクター

アンプの出力を負荷インピーダンスに合わせてください。セレクターを回す前に、アンプの電源が完全にオフになっていることを確認してください

5.電源 インレット

付属の電源リード線をここに接続してください。

アンペアで選択したインピーダンスは,使用するスピーカーキャビネットの総合インピーダンスと一致しなければなりません。一般的設定には以下の事項が含まれます:

6. メインヒューズ

メインヒューズの適正な値と種類は、アンプのリアパネルに表示されています。

• アンプが16Ωのシングルキャビネット作動している場合、セレクタは16Ωに設定する必要があります。
• アンプが2個の16Ωのキャビネットで作動している場合は、セレクタは8Ωに設定する必要があります。
• アンプが2個の8Ωのキャビネットで作動している場合は、セレクタは4Ωに設定する必要があります。

7.高電圧ヒューズ

高電圧ヒューズの適正な値と種類は、アンプのリアパネルに表示されています。

警告: これらの指示に従わない場合は、アンプが損傷する恐れがあります。

4. メインセレクター

アンプの主電源トランス電圧を入力主電源電圧に合わせてください。メインセレクターは、電源供
