1974Xアンプをお買い上げいただきありがとうございます。

より詳細な操作方法については

http://www.marshall.comで本

製品の取扱説明書を参照してください。

クイックスタート・ガイド

警告:安全の手引き 26

規格 27

フロントパネルの機能 28

リアパネルの機能 29

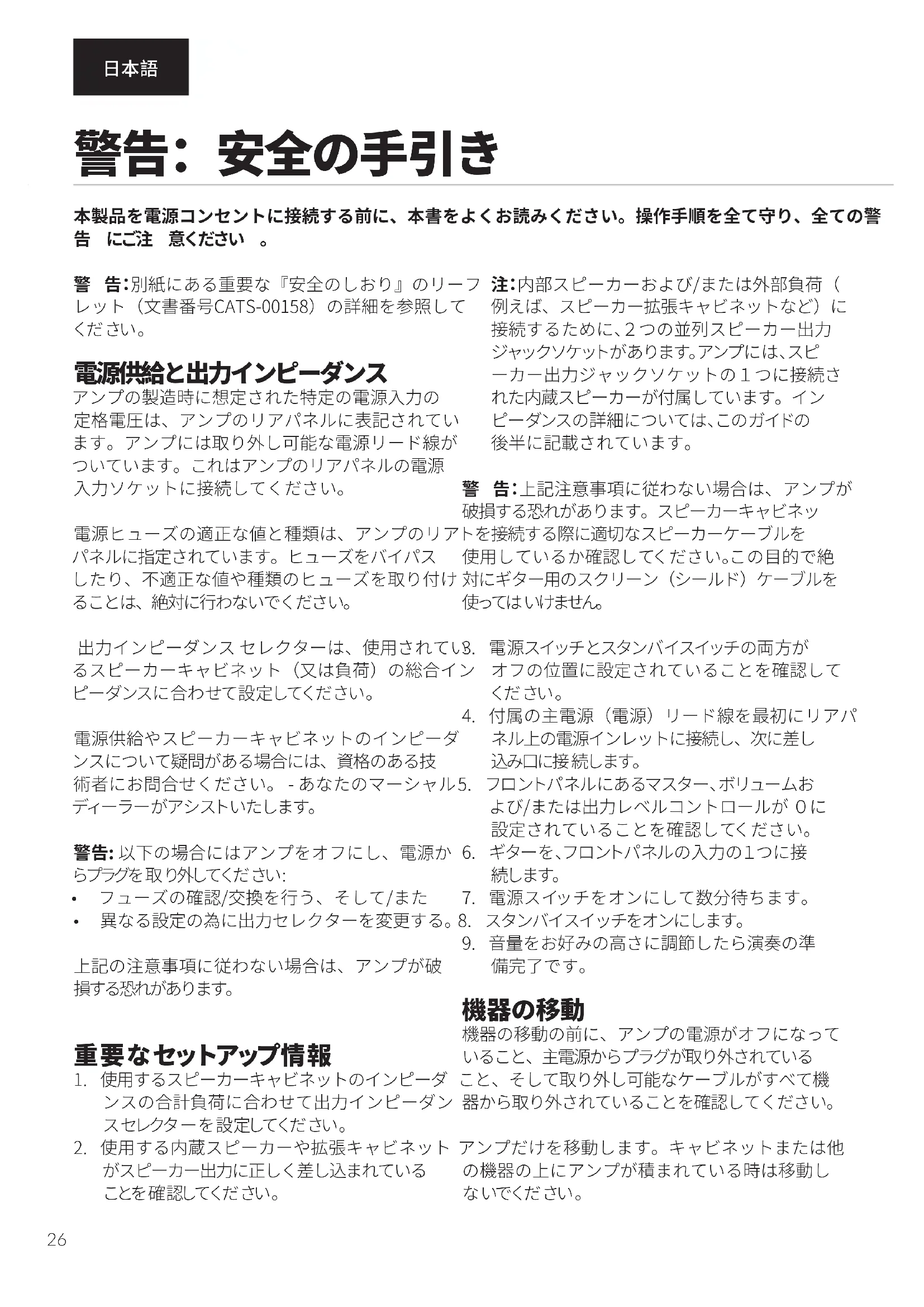

本製品を電源コンセントに接続する前に、本書をよくお読みください。操作手順を全て守り、全ての警告 にご注意ください。

警告:別紙にある重要な『安全のしおり』のリーフレット（文書番号CATS-00158）の詳細を参照してください。

電源供給と出力インピーダンス

アンプの製造時に想定された特定の電源入力の定格電圧は、アンプのリアパネルに表記されています。アンプには取り外し可能な電源リード線がついています。これはアンプのリアパネルの電源入力ソケットに接続してください。

電源ヒューズの適正な値と種類は、アンプのリアパネルに指定されています。ヒューズをバイパスしたり、不適正な値や種類のヒューズを取り付けることは、絶対に行わないでください。

注:内部スピーカーおよび/または外部負荷（例えば、スピーカー拡張キャビネットなど）に接続するために、2つの並列スピーカー出力ジャックソケットがあります。アンプには、スピーカー出力ジャックソケットの1つに接続された内蔵スピーカーが付属しています。インピーダンスの詳細については、このガイドの後半に記載されています。

警告: 上記注意事項に従わない場合は、アンプが破損する恐れがあります。スピーカーキャビネットを接続する際に適切なスピーカーケーブルを使用しているか確認してください。この目的で絶対にギター用のスクリーン（シールド）ケーブルを使ってはいけません。

出力インピーダンスセレクターは、使用されている。るスピーカーキャビネット（又は負荷）の総合インピーダンスに合わせて設定してください。

電源供給やスピーカーキャビネットのインピーダンスについて疑問がある場合には、資格のある技術者にお問合せください。- あなたのマーシャル5. ディーラーがアシストいたします。

警告: 以下の場合にはアンプをオフにし、電源からプラグを取り外してください:

• フューズの確認/交換を行う、そして/また
• 異なる設定の為に出力セレクターを変更する。

上記の注意事項に従わない場合は、アンプが破損する恐れがあります。

重要なセットアップ情報

1. 使用するスピーカーキャビネットのインピーダンスの合計負荷に合わせて出力インピーダンスセレクターを設定してください。
2. 使用する内蔵スピーカーや拡張キャビネットがスピーカー出力に正しく差し込まれていることを確認してください。

電源スイッチとスタンバイスイッチの両方がオフの位置に設定されていることを確認してください。

1. 付属の主電源（電源）リード線を最初にリアパネル上の電源インレットに接続し、次に差し込み口に接続します。
   フロントパネルにあるマスター、ボリュームおよび/または出力レベルコントロールが0に設定されていることを確認してください。ギターを、フロントパネルの入力の1つに接続します。
2. 電源スイッチをオンにして数分待ちます。
3. スタンバイスイッチをオンにします。
4. 音量をお好みの高さに調節したら演奏の準備完了です。

機器の移動

機器の移動の前に、アンプの電源がオフになっていること、主電源からプラグが取り外されていること、そして取り外し可能なケーブルがすべて機器から取り外されていることを確認してください。

アンプだけを移動します。キャビネットまたは他の機器の上にアンプが積まれている時は移動しないでください。

規格

18W 1974Xは、1966年から1968年にかけて製造された1974年の再発売品です。オリジナルと同じように、1974Xはバルブで駆動し、英国で手間暇をかけて手作業で作成されています。Celestion（セレッション）製G12M-20 Greenbackは、サウンドの本質はそのままで、そのビンテージに可能な限り再現するように「熟成」されています。

電源	18W
バルブ	2 x ECC83、1 x ECC83(位相スプリッター)、2 x EL84、EZ81(整流器)
チャンネル	2
イコライザー	2 x トーンコントロール(チャネルごとに1つ)
出力	スピーカ出力用1/4ジャック-2個、16Ω/8Ω/4Ωインピーダンスの選択可能
エフェクトループ	なし
スピーカー構成	1 x 12”
スピーカーモデル	Celestion(セレッション)製Heritage Greenback G12M-20 (20W、15Ω)
単位重量	19kg
単位幅	610mm
単位高	535mm
単位奥行き	230mm

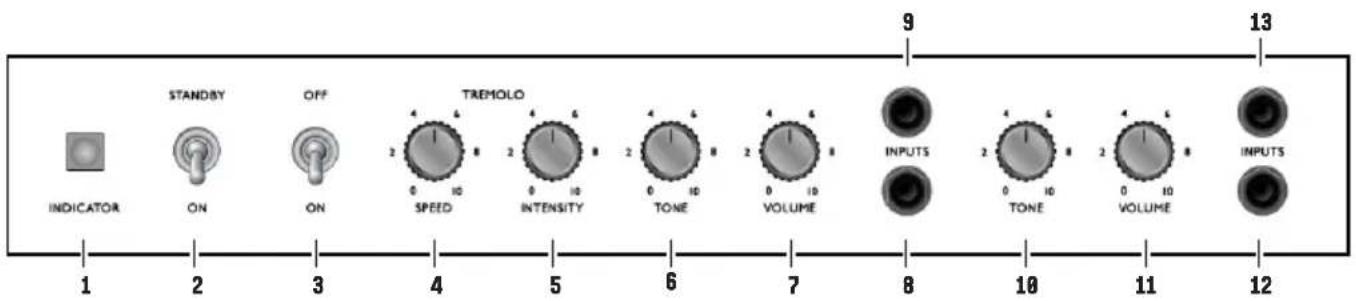

フロントパネルの機能

INDICATOR STANDBY ON OFF ON TREMOLO 2 4 6 0 10 SPEED 2 4 6 0 10 INTENSITY 2 4 6 0 10 TONE 2 4 6 0 10 VOLUME 9 INPUTS 2 4 6 0 10 TONE 2 4 6 0 10 VOLUME 13 INPUTS 1 2 3 4 5 6 7 8 10 11 12

1. インジケーター

アンプの主電源がオンになると、電源インジケーターが点灯します。

7.ボリュームコントロール (チャンネル2)

チャネル2の音量を制御します。

2. スタンバイスイッチ

スタンバイスイッチは、使用前にアンプを「ウォムアップ」する際に電源スイッチと組み合わせて使用されます。

8 & 9。チャンネル2インプット

これらはチャンネル2のギター入力です。一番上のものはこのチャンネルの「高感度」インプットです。一番下は「低感度」インプットです（6dB低い）。

スタンバイスイッチを「オン」の位置に切り替える前に、必ず2分間電源をオンにしてください。

演奏の中断中は、アンプを最大限のままにするのではなく、スタンバイスイッチを「オフ」の位置に設定する必要があります。

3.電源スイッチ

アンプをオン、またはオフにします。

4.スピード

トレモロエフェクトが揺れる速度を制御します。

5.強度

トレモロエフェクトの揺れ幅の深さを制御します。

10. トーンコントロール (チャンネル1)

これにより、チャンネル1の音色特性が制御されます。音色コントロールを時計回りに回すと、サウンドに存在する高周波数（高音域）が増加します。

11. ボリュームコントロール（チャンネル1）

チャネル1の音量を制御します。

12 & 13。チャネル1入力

これらはこのチャンネルのギター入力であり、どちらも本質的に同じです。

注:一部のギタープレーヤーは、ギターをトレモロチャンネルの上部（高感度）インプットに接続し、トレモロチャンネルの下部（低感度）インプッ

注: トレモロは、チャンネル2で演奏する場合にのトからチャネル1の2つの本質的に同一のインプみ機能します。 ットのどちらか一方に短いスクリーンギターケー

6.トーンコントロール (チャンネル2)

チャンネル2の音色特性を調整します。このコントロールを時計回りに回すと、サウンドに存在する高周波数（高音）が増加します。

ブルを作動することで、2つのチャンネルをミックスすることを好みます。トレモロチャンネルをプライマリチャンネルとして使用する必要があります。

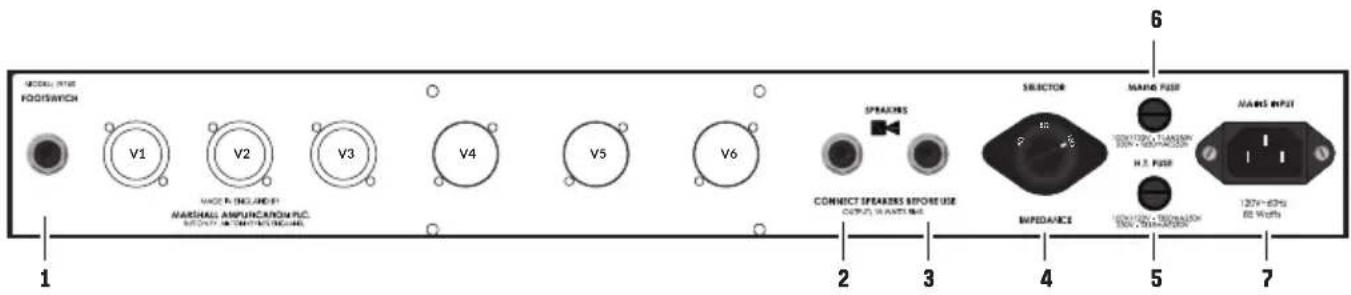

リアパネルの機能

MODEL TYPE FOOD/WHCH V1 V2 V3 V4 V5 V6 SPRACHS CONNECT SPEAKERS BEFORE USE OUTPUT TO ANTI BARS SELECTOR MAIN FUSE CONTROL THUNDER H.2. PUSH MOUNTING ON EXPEDANCE MAIN INPUT 120V-62Hz EE Watts 2 3 4 5 6 7

1.トレ モロフットスイッチ ジャック

これは、付属のトレモロオン/オフットスイッチが接続されている場所です。

2 & 3。スピーカー出力

1/4インチジャックのスピーカーケーブルを使用して、ここに1個または2個のスピーカー・キャビットを接続します。

警告: これらの指示に従わない場合は、アンプが損傷する恐れがあります。

5.メインヒューズ

メインヒューズの正しい値は、リアルパネルに表示されています。

6. 高電圧ヒューズ

高電圧ヒューズの適正な値は、リアパネルに表示されています。

警告: (スピーカー・キャビネット) セットアップの負荷の為、常に出力インピーダンスセレクターが適切な設定になっているか確認してください。スピーカに接続していない、または負荷のないアンプは絶対に使用しないでください。

7. 電源インレット

付属の電源リード線をここに接続してください。アンプの製造時に想定された電源入力の定格電圧は、リアパネルに表記されています。

4.出力インピーダンスセレクター

アンプの出力を負荷インピーダンスに合わせてください。セレクターを回す前に、アンプの電源が完全にオフになっていることを確認してください。

アンペアで選択したインピーダンスは,使用する内蔵スピーカーまたは外部スピーカーキャビネットの総合インピーダンスと一致しなければなりません。

• コンボの内蔵スピーカーのみを使用する場合は、インピーダンスセレクターを16Ωに設定する必要があります。
• 追加の16Ω拡張スピーカーキャビネットを内部スピーカーと連結して使用する場合は、インピーダンスセレクターを8Ωに設定する必要があります。

注:インピーダンスが16Ω未満の拡張スピーカーキャビネットは、内蔵スピーカーと連結して使用しないでください。
