使用説明書 O6H205 IFM

取扱説明書

背景抑制付拡散反射型光電センサ

O6H20x

目次

1 はじめに（注意）.... 3
1.1 表記の説明 3
2 安全の為の注意 4
3 運搬·取扱·保管 5
4 使用目的 6
5 取付 7
6 操作部と表示部 8
6.1 動作状態の表示 8
7 接続方法.... 9
7.1 PNP 9
7.2 NPN....9
8 設定.... 11
8.1 出力機能の設定.... 11
8.2 検出距離の設定.... 11
9 操作方法.... 12
10 保守、修理および廃棄 13

1 はじめに（注意）

指示、技術データ、および詳細情報は、センサ/パッケージのQRコードを使用するか、www.ifm.comを参照してください。

1.1 表記の説明

√ 要件

操作指示

▷ 操作による反応・結果

太字 設定ボタン、表示等

リンクがない相互参照

リンクによる相互参照

重要事項 従わない

情報 補足事項

2 安全の為の注意

- ここで説明するセンサはシステムに組込まれるサブコンポーネントです。

• システムの安全責任は、システムの設計者にあります。

• システム設計者は危険性評価を実施し、システムのオペレータおよびユーザに提供される、法的および規範的要件に従って文書を作成することを請け負います。この文書には、オペレータ、ユーザ、および該当する場合はシステム設計者が承認したサービススタッフ向けの、すべての情報および安全の為の注意事項を記載する必要があります。

• 製品を取扱う前に本書をお読みになり、ご使用中は保管しておいてください。

• 製品がアプリケーションおよび環境条件に適していることを確認してください。
• 製品は意図された目的以外に使用しないでください。（→ 使用目的）
• 使用上の注意や技術的な説明を無視した場合、物的および人的損害をもたらす恐れがあります。
• 製品を改造したりオペレータの使用法が不適切であったりしたために生じた結果について、当社は責任を負わず、また保証の対象外となります。
• 製品の取り付け、接続、設定および保守運用は知識をもった専門の方が行ってください。
• 製品とケーブルは損傷から保護してください。

3 運搬 取扱 保管

▶ 納品時と同じ包装で梱包して保管してください。
▶ 機器を倉庫などに保管する場合は、納品時と同じように包装・梱包し保管してください。
▶ 納品時の梱包を使用しない場合は、未使用の接続部に嵌合するコネクタや保護キャップを装着し、適切に包装・梱包し機器を保管してください。
▶ 機器の保存条件に従って保管してください（→テクニカルデータ）。

4 使用目的

拡散反射型センサは非接触で物体や材質を検出し、スイッチング信号でその存在を示します。

5 取付

▶ 拡散反射型光電センサを検出体の位置に合わせます。
▶ センサをブラケットに固定します。

検出体はセンサのレンズ面に対し水平に移動させます。

▶ その他の方向に移動させる場合は、センサが確実にスイッチングするように必ず動作確認を行ってください。

6 操作部と表示部

1: 黄LED - スイッチング状態、出力オン時

2：感度調整用ポテンショメータ

3： 緑LED－動作状態、通電時

4：出力機能切替

6.1 動作状態の表示

電源電圧が供給されている安定動作中は緑のLEDが点灯します。これは、センサが安定した信号を受信している状態です。

	安定した信号	スイッチポイント		安定した信号
入光時ONモード
LED 緑	ON	OFF	OFF	ON
LED 黄	ON	ON	OFF	OFF
遮光時ONモード
LED 緑	ON	OFF	OFF	ON
LED 黄	OFF	OFF	ON	ON

7 接続方法

配線工事は、関連法令・規定に従って必ず法的有資格者が行ってください。

国内外の電気機器設置に関する法令を順守してください。

SELV、PELVに準拠の供給電圧を使用してください。

▶ 電源を切ります。
▶ センサを次のように接続します。

7.1 PNP

M12ピグテールプラグ		ケーブル*

M8コネクタ、3ピン		M8コネクタ、4ピン

*コアカラー：BN = 茶、BU = 青、BK = 黑

7.2 NPN

M12ピグテールプラグ		ケーブル*

M8コネクタ、3ピン		M8コネクタ、4ピン

*コアカラー：BN = 茶、BU = 青、BK = 黑

8 設定

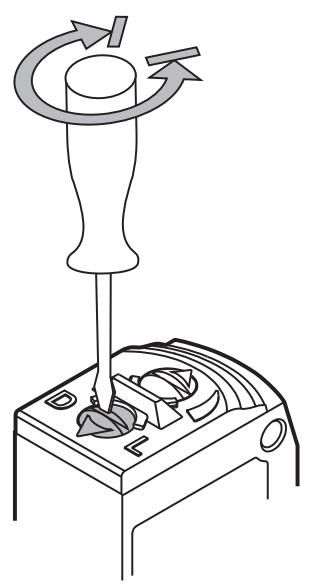

8.1 出力機能の設定

▶ 設定 D：遮光時ONモード
▶ 設定 L：入光時ONモード

8.2 検出距離の設定

▶ 長くする場合：時計方向にポテンショメータを回します。
▶ 短くする場合：反時計方向にポテンショメータを回します。

スイッチポイントの設定距離より遠い背景物体は検出されません。

9 操作方法

▶ センサが正しく機能しているか確認してください。
▷ 緑色のLEDは、供給電圧がかかっていて十分な過剰ゲインがある場合に点灯します。
▷ 遮光時ONモードの設定オブジェクトが検出されたときに出力がスイッチング / 黄色LEDが点灯。
▷ 入光時ONモードの設定オブジェクトが検出されないときに出力がスイッチング / 黄色LEDが点灯。

10 保守、修理および廃棄

▶ センサのレンズは汚れないようにしてください。
▶ 清掃には、プラスチック部品を損傷する可能性のある溶剤や洗浄剤は使用しないでください。
▶ 使用済みのセンサを廃棄する場合は、自治体の法令に従って処分してください。

修理が必要となった場合、必ず当社にご連絡ください。
