用户手册 O6H205 IFM

操作说明

带有背景消隐功能的漫反射传感器

06H20x

目录

1 初步说明 3
1.1 使用的符号 3
2 安全说明 4
3 运输、处理和储存 5
4 指定用途 6
5 安装.... 7
6 操作和显示元件 8
6.1 稳定性指示 8
7 电气连接....9
7.1 PNP 9
7.2 NPN 9
8 设定 10
8.1 设定输出功能 10
8.2 设定范围 10
9 操作 11
10 维护、修理及处理 12

1 初步说明

说明、技术资料、认证和其他信息可通过扫描设备/包装上的二维码或访问网站 www.ifm.cn 获取。

1.1 使用的符号

√ 要求
▶ 说明
▷ 反应，结果

粗体 按键、按钮或指示标记

无链接交叉引用

带链接交叉引用

重要说明 如不遵守，可能导致故障或干扰

信息 补充说明

2 安全说明

- 所述产品为集成至系统的子组件。

• 系统架构师为系统的安全负责。

• 系统架构师根据运营商和系统用户提供的法规和规范要求来实施风险评估和存档。该存档必须包含针对运营商和用户（如适用，还要包含系统架构师授权的维修人员）的所有必要信息和安全说明。

• 设定产品前请阅读本文档，并在产品整个使用周期内妥善保管本文档。

• 产品必须适合相应的应用和环境条件，且不受任何限制。
• 仅将产品用于指定用途（→ 指定用途）。
• 如果未遵照操作说明或技术资料，则可能导致人身伤害和/或财产损失。
• 对于操作员擅自改装产品或错误使用导致的任何后果，制造商概不承担任何责任。
• 必须由机器操作员授权的合格人员执行产品的安装、电气连接、设置、操作及维护工作。
• 防止产品和电缆损坏。

3 运输、处理和储存

▶ 将设备存放在其原包装中。
▶ 再次存放设备时，请使用原包装。
▶ 否则，应为未使用的连接器提供匹配的连接器或保护帽，并将设备包装在合适的包装中。
在设备存放期间，请遵守允许的环境条件（→ 技术数据）。

4 指定用途

漫反射传感器无需接触即可检测物体和材料，并通过开关信号来指示其存在。

5 安装

▶ 将漫反射传感器对准被检测物体。
▶ 紧固至支架上。

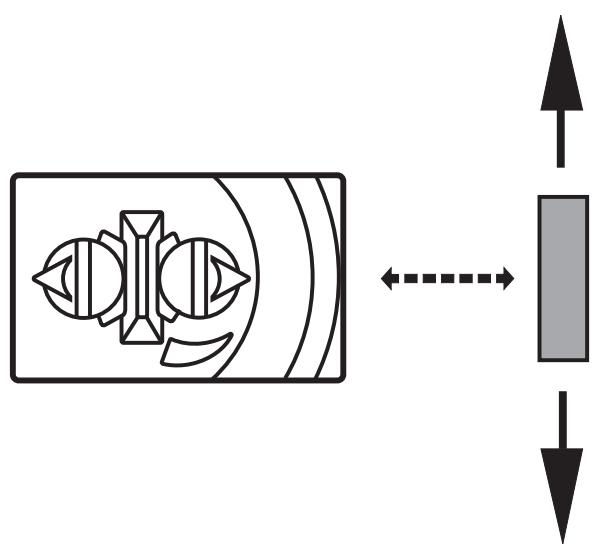

被测物体应横向传感器镜头移动。

▶ 如果被测物体是由其他方向移动至传感器，则应先测试安全开关是否确保可用。

6 操作和显示元件

1: 黄色 LED - 开关输出处于启用状态

3: 绿色 LED - 操作、稳定性指示

2: 设定电位计“灵敏度”

4: 选择器 “输出功能”

6.1 稳定性指示

▷ 提供电源电压并且足够时，绿色 LED 亮起。在这些条件下，传感器收到一个稳定信号。

	稳定信号	开关点		稳定信号
亮态模式
LED 绿色	开启	关闭	关闭	开启
黄色 LED	开启	开启	关闭	关闭
暗通模式
LED 绿色	开启	关闭	关闭	开启
黄色 LED	关闭	关闭	开启	开启

7 电气连接

务必由具备资质的电工连接产品。

遵守有关电气设备安装的国内和国际法规。

电压供给应符合 SELV、PELV。

▶ 断开电源。
▶ 按以下方式连接设备:

7.1 PNP

M12 尾纤插头		电缆*

M8 连接器,3 极		M8 连接器,4 极

* 芯线颜色：BN = 棕色、BU = 蓝色、BK = 黑色

7.2 NPN

M12 尾纤插头		电缆*

M8 连接器,3 极		M8 连接器,4 极
[z6xw]

* 芯线颜色：BN = 棕色、BU = 蓝色、BK = 黑色

8 设定

8.1 设定输出功能

▶ 设定 D: 暗通模式
▶ 设定 L: 亮态模式

8.2 设定范围

▶ 增大范围：顺时针旋转设置电位器。
▶ 缩小范围：逆时针旋转设置电位器。

设定开关点范围之外的物体将受到抑制。

9 操作

▶ 检查设备是否正常工作。
▷ 提供电源电压并且足够时，绿色 LED 亮起。
▷ 设置暗开模式检测到物体时输出功能开启/黄色 LED 亮起。
▷ 设置亮灯模式未检测到物体时输出功能开启/黄色 LED 亮起。

10 维护、修理及处理

▶ 保持传感器镜片清洁无污垢。
▶ 清洁时，请勿使用任何可能损坏塑料部件的溶剂或清洗剂。
- ▶ 弃用设备时，应按适用的国家法规以环保的方式处理设备。
必须仅由制造商来修理故障传感器。
