사용 설명서 O6H205 IFM

배후배경배제 기능을 가진 직접반사형 센서

O6H20x

내용

1 서문 3
1.1 심볼마크.... 3
2 안전에 관한 안내사항 4
3 운송, 취급 및 보관 5
4 용도: 6
5 설치 7
6 작동 및 디스플레이 부 8
6.1 안정성 표시 8
7 전기적 연결 9
7.1 PNP 9
7.2 NPN....9
8 세팅 11
8.1 출력 기능 세팅.... 11
8.2 세팅 범위.... 11
9 작동 12
10 유지보수, 수리 및 폐기 13

1 서문

안내문, 기술 데이터, 인증 및 추가 정보는 유닛 / 패키징의 QR 코드 또는 www.ifm.com 에서 확인 가능합니다.

1.1 심볼마크

√ 요구사항

▶ 안내문

반응, 결과

볼드체 키, 버튼 또는 표시 지정

링크 없는 상호 참조

링크 있는 상호 참조

주의사항 부조이하

i 정보 보충 설명

2 안전에 관한 안내사항

- 설명된 유닛은 시스템 통합을 위한 부분 구성요소입니다.

-시스템의 안전은 시스템 설계자에 책임이 있습니다.
- 시스템 설계자는 위험 평가를 수행하고 운영자 및 시스템 사용자를 위한 법적이며 규범적인 요구사항에 따라 문서를 작성해야 합니다. 본 문서에는 운영자, 사용자 그리고 해당되는 경우, 시스템 설계자에 의하여 위임된 서비스 요원에게 필요한 모든 정보 및 안전 안내문이 포함되어 있어야 합니다.

• 제품을 설치하기 전에 이 문서를 읽고 전체 사용기간 동안 보관하십시오.
• 제품은 어떤 제한도 없이 해당 어플리케이션과 환경 상태에 적합해야 합니다.
• 제품을 의도된 용도로만 사용하십시오 (⇨ 의도된 용도).
  -사용설명서나 기술 데이터를 준수하지 않을 경우, 사람이 다치거나 재산상 피해가 발생할 수 있습니다.
• 제조업체는 작동자가 제품을 조작하거나 올바로 사용하지 않음으로 인해 발생하는 결과에 대해 책임지거나 보증하지 않습니다.
  제품 설치, 전기 연결, 설정, 작동 및 유지보수는 기계 운영자의 허가를 받고 자격을 갖춘 인력이 수행해야 합니다.
• 유닛 및 케이블이 손상되지 않도록 보호하십시오.

3 운송, 취급 및 보관

▶ 디바이스를 원래 포장상태로 보관하십시오.
▶ 디바이스를 다시 보관할 때는 원래 포장재를 사용하십시오.
▶ 그렇지 않은 경우, 사용하지 않는 연결 부위를 연결 커넥터 또는 보호 캡으로 덮어 주고, 디바이스를 적합한 포장재로 포장하십시오.
▶ 보관 중, 디바이스에 허용되는 주변 환경상태를 준수하십시오 (기술 데이터).

4 용도:

직접 반사형 센서는 물체 및 재질을 비접촉방식으로 감지하고 스위칭 신호에 의해 존재유무를 표시합니다.

5 설치

▶ 직접 반사형 센서를 검출 물체에 정렬합니다.
▶ 브라켓으로 고정시킵니다.

물체는 센서 렌즈에 대하여 횡방향으로 움직여야 합니다.

▶ 다른 방향으로 움직이는 경우, 안전 스위칭이 보장되는지의 여부가 사전에 테스트되어야 합니다.

6 작동 및 디스플레이 부

1: LED 황색 - 스위칭 출력 활성화

2: 포텐쇼미터 „민감도“ 세팅

3: LED 녹색 - 작동, 안정성 표시

4: „출력 기능“ 선택기

6.1 안정성 표시

▷ 공급 전압이 인가되고 충분한 초과이득이 있을 때, 녹색 LED가 켜집니다. 이러한 조건 하에서 센서는 안정적인 신호를 수신합니다.

	안정적인 신호	스위칭포인트		안정적인 신호
Light-on 모드
LED 녹색	On	Off	Off	On
LED 황색	On	On	Off	Off
Dark-on 모드
LED 녹색	On	Off	Off	On
LED 황색	Off	Off	On	On

7 전기적 연결

본 제품의 설치는 반드시 전문 직업교육을 받은 전문가에 의해 이루어져야 합니다.

국내 및 해외의 전기장비 연결 및 설치에 대한 규정이 준수되어야 합니다

SELV, PELV를 준수한 전압공급

▶ 전원을 차단하십시오.
▶ 아래와 같이 본 제품을 연결하십시오:

7.1 PNP

M12 피그테일 플러그		케이블 *

M8 커넥터, 3 극	M8 커넥터, 4 극

* 코어 색상: BN = 갈색, BU = 청색, BK = 흑색

7.2 NPN

M12 피그테일 플러그		케이블 *

M8 커넥터, 3 극	M8 커넥터, 4 극

* 코어 색상: BN = 갈색, BU = 청색, BK = 흑색

8 세팅

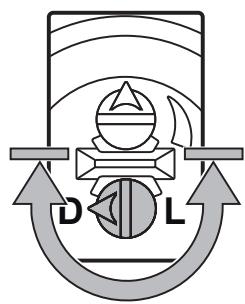

8.1 출력 기능 세팅

▶ 세팅 D: Dark-on 모드
▶ 세팅 L: Light-on 모드

8.2 세팅 범위

▶범위 확장: 세팅 포텐셔미터를 시계 방향으로 돌립니다.
▶범위 감소: 세팅 포텐셔미터를 시계 반대방향으로 돌립니다.

세팅된 스위칭포인트를 벗어나는 물체는 억제됩니다.

9 작동

▶ 유닛이 정확하게 작동되는지 확인하십시오.
▷ 공급 전압이 인가되고 충분한 초과이득이 있을 때, 수광기에 녹색 LED가 켜집니다.
▷ dark-on 모드 세팅: 물체가 검출되면, 출력이 스위칭되고 / 황색 LED가 점등됩니다.
▷ light-on 모드 세팅: 물체가 검출되지 않으면, 출력이 스위칭되고 / 황색 LED가 점등됩니다.

10 유지보수, 수리 및 폐기

▶ 센서 렌즈가 오염되지 않도록 관리하십시오.
▶ 플라스틱 렌즈가 손상될 수 있는 세척제나 세제를 세척용으로 사용하지 마십시오.
▶ 유닛을 사용한 후, 각국의 적용 규정을 준수하여 친환경적인 방법으로 폐기하십시오.
고장난 센서 관련 사항은 반드시 제조업체에 문의하십시오.
