Reflexlichttaster mit Hintergrundausblendung

O6H20x

Inhaltsverzeichnis

1 Vorbemerkung.... 3
1.1 Verwendete Symbole 3
2 Sicherheitshinweise 4
3 Transport, Handhabung und Lagerung 5
4 Bestimmungsgemäße Verwendung 6
5 Montage.... 7
6 Bedien- und Anzeigeelemente 8
6.1 Stabilitätsanzeige 8
7 Elektrischer Anschluss.... 9
7.1 PNP 9
7.2 NPN 9
8 Einstellungen.... 10
8.1 Ausgangsfunktion einstellen 10
8.2 Tastweite einstellen 10
9 Betrieb 11
10 Wartung, Instandsetzung, Entsorgung 12

1 Vorbemerkung

Anleitung, technische Daten, Zulassungen und weitere Informationen über den QR-Code auf dem Gerät / auf der Verpackung oder über documentation.ifm.com.

1.1 Verwendete Symbole

Voraussetzung
▶ Handlungsanweisung
Reaktion, Ergebnis

fett Bezeichnung von Tasten, Schaltflächen oder Anzeigen

Querverweis ohne Verlinkung

Querverweis mit Verlinkung

Wichtiger Hinweis

Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich

Information

Ergänzender Hinweis

2 Sicherheitshinweise

- Das beschriebene Gerät wird als Teilkomponente in einem System verbaut.

– Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers.
- Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen. Diese muss alle erforderlichen Informationen und Sicherheitshinweise für den Betreiber, Benutzer und ggf. vom Systemersteller autorisiertes Servicepersonal beinhalten.

• Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren.
• Das Produkt muss sich uneingeschränkt für die betreffenden Applikationen und Umgebungsbedingungen eignen.
• Das Produkt nur bestimmungsgemäß verwenden (→ Bestimmungsgemäße Verwendung).
• Die Missachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und / oder Personenschäden führen.
• Für Folgen durch Eingriffe in das Produkt oder Fehlgebrauch durch den Betreiber übernimmt der Hersteller keine Haftung und keine Gewährleistung.
• Montage, elektrischer Anschluss, Inbetriebnahme, Bedienung und Wartung des Produktes darf nur ausgebildetes, vom Anlagenbetreiber autorisiertes Fachpersonal durchführen.
• Geräte und Kabel wirksam vor Beschädigung schützen.

3 Transport, Handhabung und Lagerung

▶ Das Gerät in der Originalverpackung lagern.
▶ Bei erneuter Lagerung des Geräts die Originalverpackung verwenden.
▶ Anderenfalls nicht benutzte Anschlüsse entweder mit einem Gegenstecker oder mit einer Schutzkappe versehen und das Gerät geeignet verpacken.
▶ Bei der Lagerung die für das Gerät zulässigen Umgebungsbedingungen beachten (→ Technische Daten).

4 Bestimmungsgemäße Verwendung

Der Reflexlichttaster erfasst berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

5 Montage

▶ Den Reflexlichttaster auf das zu erfassende Objekt ausrichten.
▶ Mit Hilfe einer Montagehalterung befestigen.

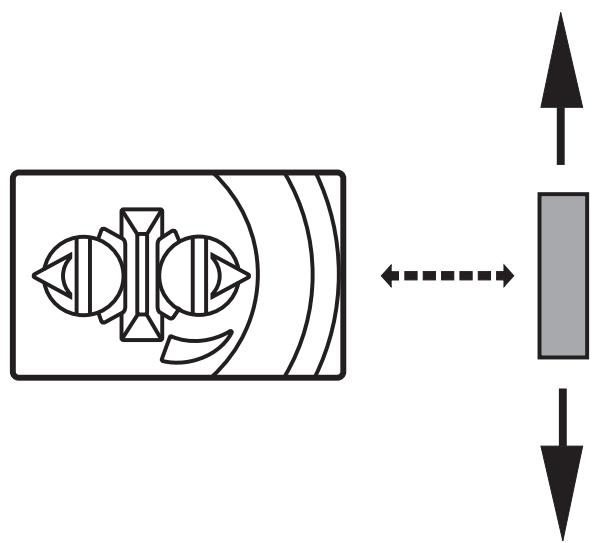

Die zu erfassenden Objekte sollten sich quer zur Geräteoptik bewegen.

▶ Bei anderen Bewegungsrichtungen vorher testen, ob eine sichere Schaltfunktion gewährleistet ist

6 Bedien- und Anzeigeelemente

1: LED gelb - Schaltausgang aktiv

3: LED grün - Betrieb, Stabilitätsanzeige

2: Einstellpotentiometer Empfindlichkeit

4: Schalter Ausgangsfunktion

6.1 Stabilitätsanzeige

▷ Die grüne LED leuchtet bei anliegender Versorgungsspannung und ausreichender Betriebsreserve. Der Sensor empfängt unter diesen Bedingungen ein stabiles Signal.

	stabiles Signal	Schaltpunkt		stabiles Signal
Hellschaltung
LED grün	ein	aus	aus	ein
LED gelb	ein	ein	aus	aus
Dunkelschaltung
LED grün	Ein	aus	aus	ein
LED gelb	aus	aus	ein	ein

7 Elektrischer Anschluss

Das Gerät darf nur von einer Elektrofachkraft installiert werden.

Nationale und internationale Vorschriften zur Errichtung elektrotechnischer Anlagen befolgen.

Spannungsversorgung nach SELV, PELV.

▶ Anlage spannungsfrei schalten.
▶ Gerät folgendermaßen anschließen:

7.1 PNP

Stecker M12 Pigtail		Kabel *

Stecker M8 3-pol.		Stecker M8 4-pol.

* Adernfarben: BN = Braun, BU = Blau, BK = Schwarz

7.2 NPN

Stecker M12 Pigtail		Kabel *
	4

Stecker M8 3-pol.		Stecker M8 4-pol.
	1		1

* Adernfarben: BN = Braun, BU = Blau, BK = Schwarz

8 Einstellungen

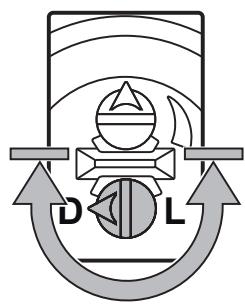

8.1 Ausgangsfunktion einstellen

▶ Einstellung D: Dunkelschaltung
▶ Einstellung L: Hellschaltung

8.2 Tastweite einstellen

▶ Tastweite erhöhen: Einstellpotentiometer im Uhrzeigersinn drehen.
▶ Tastweite verringern: Einstellpotentiometer entgegen dem Uhrzeigersinn drehen.

Objekte, die hinter dem eingestellten Schaltpunkt liegen werden ausgeblendet.

9 Betrieb

▶ Prüfen, ob das Gerät sicher funktioniert.
▷ Die grüne LED leuchtet bei anliegender Versorgungsspannung und ausreichender Betriebsreserve.
▷ Einstellung Dunkelschaltung: Der Ausgang ist durchgeschaltet / die gelbe LED leuchtet, wenn ein Objekt erkannt wird.
▷ Einstellung Hellschaltung: Der Ausgang ist durchgeschaltet / die gelbe LED leuchtet, wenn kein Objekt erkannt wird.

10 Wartung, Instandsetzung, Entsorgung

▶ Die Linsen des Geräts von Verschmutzungen freihalten.
▶ Zur Reinigung keine Lösungsmittel oder Reiniger verwenden, die die Kunststoffteile beschädigen könnten.
▶ Das Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen entsorgen.

Die Instandsetzung defekter Sensoren ist nur durch den Hersteller erlaubt.
