使用説明書 MKX50135mmT2.9 FUJIFILM

ご使用前に必ずお読みください安全上のご注意本文は、レンズまたはレンズを取り付けたカメラを安全に取り扱うための注意内容です。 ご使用の前に「安全上のご注意」をよくお読みの上、正しくお使いください。 お読みになったあとは大切に保管してください。表示内容を無視して誤った使い方をしたときに生じる危害や障害の程度を次の表示で説明しています。

この表示の欄は「死亡または重傷などを負う可能性が想定される」内容です。

この表示の欄は「障害を負う可能性または物的損害のみが発生する可能性が想定される」内容です。お守りいただく内容の種類を次の絵表示で説明しています。このような絵表示は、気をつけていただきたい「注意喚起」内容です。このような絵表示は、してはいけない「禁止」内容です。このような絵表示は、必ず実行していただく「強制」内容です。

MK18-55mmT2.9 / MK50-135mmT2.9

レンズ前後のねじ部に触れない。エッジで ケガをすることが あります 。落下などで破損した場合には使用しない。エッジで ケガをすることが あります 。

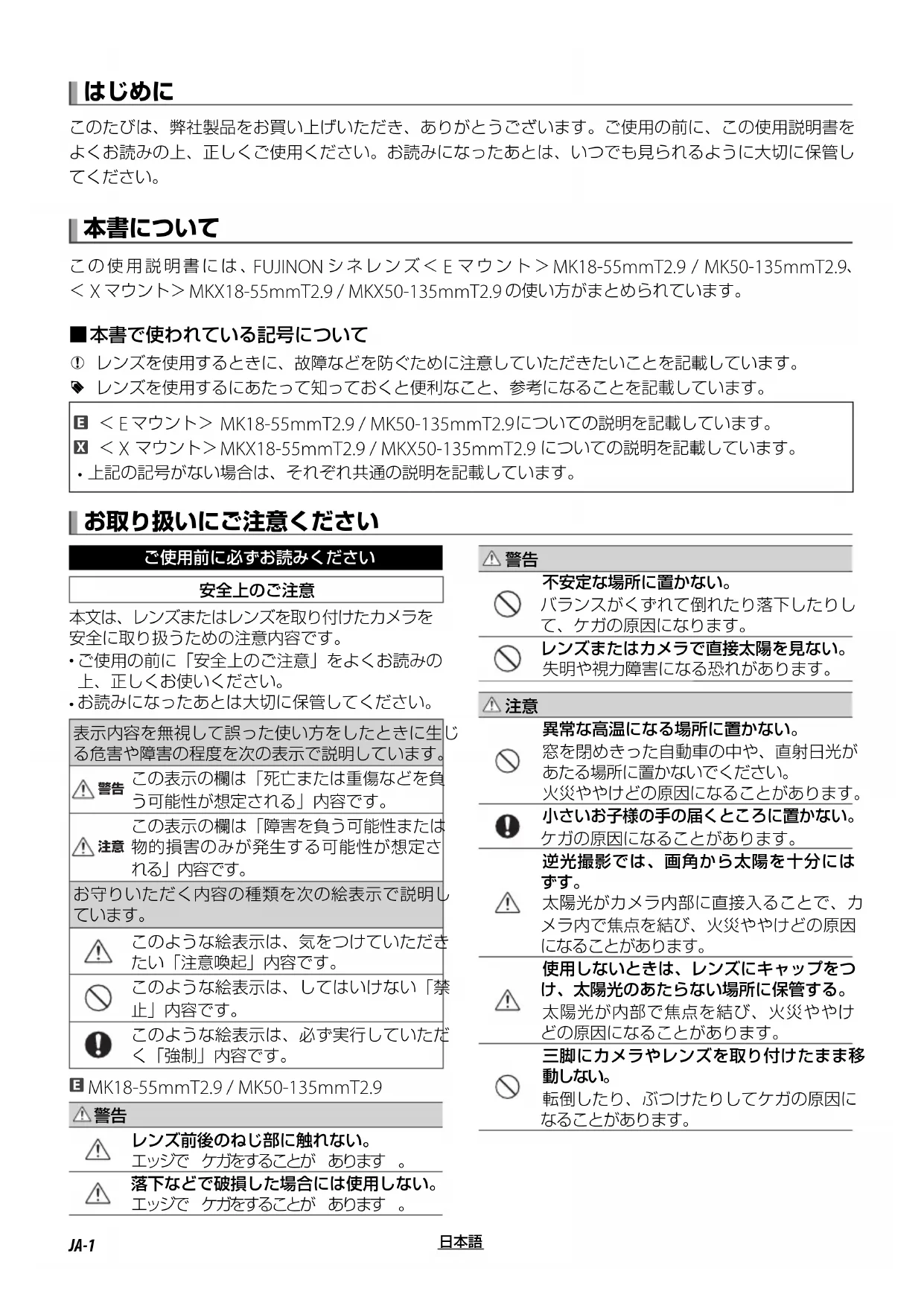

このたびは、弊社製品をお買い上げいただき、ありがとうございます。ご使用の前に、この使用説明書をよくお読みの上、正しくご使用ください。お読みになったあとは、いつでも見られるように大切に保管してください。

MKX18-55mmT2.9 / MKX50-135mmT2.9 の使い方がまとめられています。

本書で使われている記号について 本書で使われている記号について Q レンズを使用するときに、故障などを防ぐために注意していただきたいことを記載しています。 R レンズを使用するにあたって知っておくと便利なこと、参考になることを記載しています。 E ＜

MK18-55mmT2.9 / MK50-135mmT2.9 についての説明を記載しています。 X ＜

MKX18-55mmT2.9 / MKX50-135mmT2.9 についての説明を記載しています。 上記の記号がない場合は、それぞれ共通の説明を記載しています。 お取り扱いにご注意ください

不安定な場所に置かない。バランスがくずれて倒れたり落下したりして、ケガの原因になります。レンズまたはカメラで直接太陽を見ない。失明や視力障害になる恐れがあります。

異常な高温になる場所に置かない。窓を閉めきった自動車の中や、直射日光があたる場所に置かないでください。火災ややけどの原因になることがあります。小さいお子様の手の届くところに置かない。ケガの原因になることがあります。逆光撮影では、画角から太陽を十分には 太陽光がカメラ内部に直接入ることで、カメラ内で焦点を結び、火災ややけどの原因になることがあります。使用しないときは、レンズにキャップをつけ、太陽光のあたらない場所に保管する。太陽光が内部で焦点を結び、火災ややけどの原因になることがあります。三脚にカメラやレンズを取り付けたまま移動しない。転倒したり、ぶつけたりしてケガの原因になることがあります。JA-2

呂、シャワー室での使用禁止 水をかけたり、 水にぬらしたりしない 。 火災・感電の原因になります。

火災・感電の原因になります。 また、異常動作を起こしてケガの原因にな

落下などによって破損し、内部が露出した ときは、露出部に手を触れない。 感電したり、破損部でケガをする原因にな

感電やケガに注意して速やかにカメラの 電池・バッテリーを取り出し、お買上げ店

不安定な場所に置かない。 バランスがくずれて倒れたり落下したりし て、ケガの原因になります。 レンズまたはカメラで直接太陽をみない。 失明や視力障害になる恐れがあります。 レンズのお手入れと取り扱い上のご注意

レンズフードをレンズに装着した状態で、レンズフードだけを持たないでください。

レンズ・フィルターのガラス面の清掃はほこりを拭う程度にしてください。指紋がついたときは、レン ズクロスやレンズペーパーに少量のレンズクリーナーを含ませて、レンズの中心から外周へ渦巻状に、 拭きムラ、拭き残りのないように注意して拭いてください。

シンナーやベンジンなどの有機溶剤は絶対に使用しないでください。

レンズをケースなどに入れるときは、必ずレンズフロントキャップとレンズリアキャップを取り付けて

レンズ・フィルターを長期間使用しないときは、カビやサビを防ぐために、高温多湿のところを避けて 保管してください。また、直射日光のあたるところ、ナフタリンや樟脳のあるところも避けてください。

レンズを水に濡らすと、部品がサビつくなどして故障の原因となります。雨や水滴がついたときは、よ く拭いて乾かしてください。

ストーブの前など、高温になるところに置かないでください。極端に温度が高くなると、製品が変形す

レンズを寒いところから急に、気温と湿気が高いところに持ち込むと、レンズが曇ることがあります。 上記のような環境へレンズを持ち込むときは、前もってレンズを使用環境温度へ適合させるなどの曇り 対策を講じてください。

レンズの信号接点は汚さないようにご注意ください。（X のみ）

火災・感電の原因になることがあります。 異常な高温になる場所に置かない。 窓を閉めきった自動車の中や、直射日光が 当たる場所に置かないでください。 火災の原因になることがあります。 小さいお子様の手の届くところに置かない。 ケガの原因になることがあります。

感電の原因になることがあります。 逆光撮影では、画角から太陽を十分には

太陽光がカメラ内部に直接入ることで、カ メラ内で焦点を結び、火災ややけどの原因 になることがあります。 使用しないときは、レンズにキャップをつ け、太陽光のあたらない場所に保管する。 太陽光が内部で焦点を結び、火災ややけど の原因になることがあります。 三脚にカメラやレンズを取り付けたまま移

転倒したり、ぶつけたりしてケガの原因に なることがあります。JA-3

マウントを採用した電子接点のないフルマニュアルレンズです。カメラ・レンズ間でのデータ通信は

マウントを採用した電子接点のあるフルマニュアルレンズです。カメラ・レンズ間でのデータ通信が

カメラのファームウエアが古い場合は、レンズの性能が十分に発揮できないことや、機能の一部が制 限される場合がありますので、カメラのファームウエアは必ず最新版に更新してください。ご使用の ファームウエアのバージョンの確認方法やアップデート方法は以下のホームページをご覧ください。 http://fujifilm.jp/support/digitalcamera/download/ パソコンをお持ちでない方は、カメラの使用説明書に記載のサポートセンターにお問い合わせください。

レンズフロントキャップ（ BU00006892-1**

レンズフードキャップ（ 057B00742627*

25.5mm/M3 1 本）（サポートロッド取り付け用）（ BB00038388-1**

17.95mm 2 本）（サポートロッド取り付け用）（ BB00035717-1**

レンズフロントキャップ（ BU00006892-1**

レンズフードキャップ（ 057B00742627*

18mm/M5 1 本）（サポートロッド取り付け用）（ BB00041810-10*

部品をご注文の際には、（ ）内の部品番号が必要になります。JA-4

X ズームレバーの取り付け ズームレバー取り付け用穴にズームレバーを取り付けます。ねじを締め込んで使ってください。 E サポートフット

延長サポートフットの取り付け サポートフットはレンズをサポートロッド（市販品）に取り付ける際に使用します。サポートフットはサポートフット取り付けねじ穴に取り付けます。取り付け例

延長サポートフットは、サポートロッドとサポートフットの距離が足りない場合に使用してください。 X サポートフットの取り付け サポートフットはレンズをサポートロッド（市販品）に取り付ける際に使用します。サポートフットはサポートフット取り付けねじ穴に取り付けます。取り付け例

X 三脚座の取り付け 三脚座にあるピンをレンズの三脚座取り付け指標に合わせて、三脚座取り付けねじを回します。三脚座を三脚に取り付ける際のねじ位置を示しています。JA-6

カメラとレンズの取り付け E 取り付け例 X 取り付け例

カメラのボディキャップとレンズリアキャップを外

レンズの指標線（E の場合）または取り付け指標（X の場合）を目印にしてカメラにレンズを取り付

カメラによっては、指標が無い場合があります。（E の場合のみ） レンズを取り付けるときは、ゴミやほこりの付着に注意してください。 カメラ内部には触れないでください。 「カチッ」とはまるまで、レンズを回してください。 レンズを取り付けるときは、カメラのレンズ着脱ボタンを押さないでください。

レンズを最初にカメラに取り付けたとき､ または異なるカメラに取り付けたときには､ 必ずフランジバックの調整（P JA-8

カメラによってはレンズの取り付け方法が異なる場合があります。

レンズフード取り付けつまみを反時計方向に回してゆるめておきます。

レンズ本体の突き当て面まで差し込みます。 レンズフード取り付けつまみと、レンズ本体のフード合わせ指標点を目印にして取り付けてください。 レンズフード取り付けつまみを締め付けて固定し

レンズフード取り付けつまみを反時計方向に回してゆるめます。 レンズフードをまっすぐ前方に引いて外します。レンズフード取り付けつまみレンズフードは、機種によって形状が異なります。それぞれの専用レンズフードをお使いください。

レンズフードを装着するときは、レンズフードキャップを使用してください。

それぞれの専用レンズフードを装着していないときは、ケラレが発生したり、レンズフードの効果が発揮できない場合があります。

濡れた状態で各操作を行うと、内部に水が入りやすくなるので、水分を拭き取ってから操作してください。

X ズーム操作 ズームリングを、広角（ ）側に回すと広い範囲を撮影でき、望遠（ ）側に回すと被写体を大きく撮影で

X フォーカス操作 フォーカスリングを回してピントを調節します。

フォーカスリングを近接側いっぱいに回します。 マクロレバーをスライドさせながら、マクロリングを矢印の方向いっぱいに回します。 ズーム操作をして焦点を合わせます。注意：マクロリングが中間の位置でも撮影を行うことができます。この場合最短撮影距離と撮影範囲は、通常撮影の場合とマクロ撮影の場合の中間の値となりま 解除方法：マクロリングを矢印と逆方向に、マクロレバーが「カチッ」と音（感触）がするまで回します。

フランジバックとは､ レンズの取り付け基準面（フランジ）から結像面までの距離をいいます。取り付けカメラの違いや外気温度など諸条件の違いにより、フランジバックがずれることがあります。フランジバックがずれると、ズームを操作したときにピントがずれるなどの現象が起きる場合があります。この場合は、下記の要領で調整を行ってください｡

被写体を用意する。白黒の放射縞模様チャート「ジーメンススター」は、 WEB

http://www.fujifilm.com/support/optical_devices/tv_cine/resources/ ）を参照してください。 WEB サイトが参照できない場合などは、コントラストがはっきりした被写体（例えば白黒カレンダーなど）を代用することも可能です。 カメラにレンズを取り付け、レンズの絞りを開放にする。 Q 絞りを開放にすることで被写界深度が浅くなり、より確実に焦点を合わせることができます。フラン ジバックを正確に調整するために、出来るだけ丁寧な焦点合わせ操作を行ってください。

F.f 固定つまみを反時計方向に回してゆるめます。 ズームを操作して広角端にします。

F.f F.f 調整リングを回し、ジーメンススターに焦点を合わせます。白黒の放射縞模様が最もはっきり見える位置が最適な焦点位置です｡ ズームを操作して望遠端にします。 フォーカスを操作して､ ジーメンススターに焦点を合わせます。 ズームを広角端に戻して、手順 で合わせた最適な焦点位置が保たれているか確認します。

回繰り返します。（ズーム全域で常に最適な焦点位置が保たれるようになれば、フランジバック調整完了です。焦点がずれてしまう場合は、フランジバックの調整が不十分です。そのときは、再度手順 から調整を行ってください。）

F.f 固定つまみを確実に締め付けます。 F.f

3 m 離してください。工場出荷時のフランジバック調整の標準位置には、［ F.f ］と記載されたシールが貼られています。絞りは開放 F.f

暗い場合はカメラの感度を調整してください。JA-9

市販品アクセサリーの使用について 使用できる市販品アクセサリーの最新情報は次の Web サイトを参照してください。

http://www.fujifilm.com/support/digital_cameras/compatibility/index.html アフターサービスについて

MK18-55mmT2.9 / MK50-135mmT2.9 をご購入のお客様は、次の Web サイトをご覧ください。 http://www.fujifilm.com/support/optical_devices/tv_cine/pdf/index/Tv_Cine_Lenses_Contact_ Us.pdf

• 镜头遮光罩盖（零件编号 057B00742627*）

• 包装布（零件编号 FZ00010454-1**）

• 变焦杆（零件编号 047B00160740*）

• 镜头遮光罩盖（零件编号 057B00742627*）

• 包装布（零件编号 FZ00010454-1**）

• 变焦杆（零件编号 047B00160740*）

/Adjustable range ± 0.2 mm 最短撮影距離（結像面より） /Minimum object distance (from focal plane)

With 28.5 mm image sensor. 撮影モード等によって画角が変化する場合があります Angle of view may vary with shooting mode and the like.

質量（約）（レンズキャップ・フード・ サポートフット・三脚座含まず） /Weight (approx., excluding lens cap, hood, support/extension feet, and tripod collar foot)

/Filter diameter 82 mm ギアピッチ（絞り・ズーム・フォーカス）

外観および性能を改良のため、お断りなく一部変更する場合があります。

本レンズは、構造上の都合により距離指標が実際の距離と異なる場合があります。距離指標は、目安と

7-3, AKASAKA 9-CHOME, MINATO-KU, TOKYO
