| 製品タイプ | プロフェッショナルビデオ雲台 |
| ブランド | Manfrotto |
| モデル | MVHN12AH |
| 重量（ハンドル含む） | 2.25 kg / 5 lbs |
| 最大バランス荷重 | 12.0 kg / 26.5 lbs（55 mm COG時） |
| 最小バランス荷重 | 4.0 kg / 8.8 lbs（55 mm COG時） |
| 重心オフセット（COG） | 55 mm, 75 mm, 100 mm |
| 使用温度範囲 | -15°C～+50°C |
| 保管温度範囲 | -20°C～+60°C |
| 水準器電源 | CR1220-3V電池 |
| 水準器タイプ | バックライト、電池残量表示付き |
| パン動作 | 360°、摩擦調整・ロック可能 |
| チルト動作 | +90°/-70°、摩擦調整・ロック可能 |
| 三脚取付 | 3/8インチ雌ネジまたは75mmハーフボールアダプター（オプション） |
| カメラ固定 | スライド式クイックリリースプレート、1/4インチ・3/8インチ交換可能ネジ |
| 荷重補償 | 連続調整式窒素ガスピストンシステム |
| ガイドハンドル | 取り外し可能・左右反転可能（10°刻み調整） |
| 対応アクセサリー | Manfrotto回転防止アーム（3/8インチネジ） |
| メンテナンス | 中性洗剤での清掃、必要に応じてPTFE潤滑 |
| 安全 | プレートの落下防止安全ボタン、ピストン部に手を入れない |
| 保護等級 | IP5X |
| 保証 | 標準保証＋登録により5年延長可能 |
よくある質問 - MVHN12AH MANFROTTO
ユーザーの質問 MVHN12AH MANFROTTO
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード 三脚 無料でPDF形式で！マニュアルを見つける MVHN12AH - MANFROTTO 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 MVHN12AH ブランド MANFROTTO.
使用説明書 MVHN12AH MANFROTTO
- 使用CR1220-3V电池更换电池"K"
储存温度必须在-20°C至+60°C之间。
长期不用时，请将电池卸下（图4B）。
保养

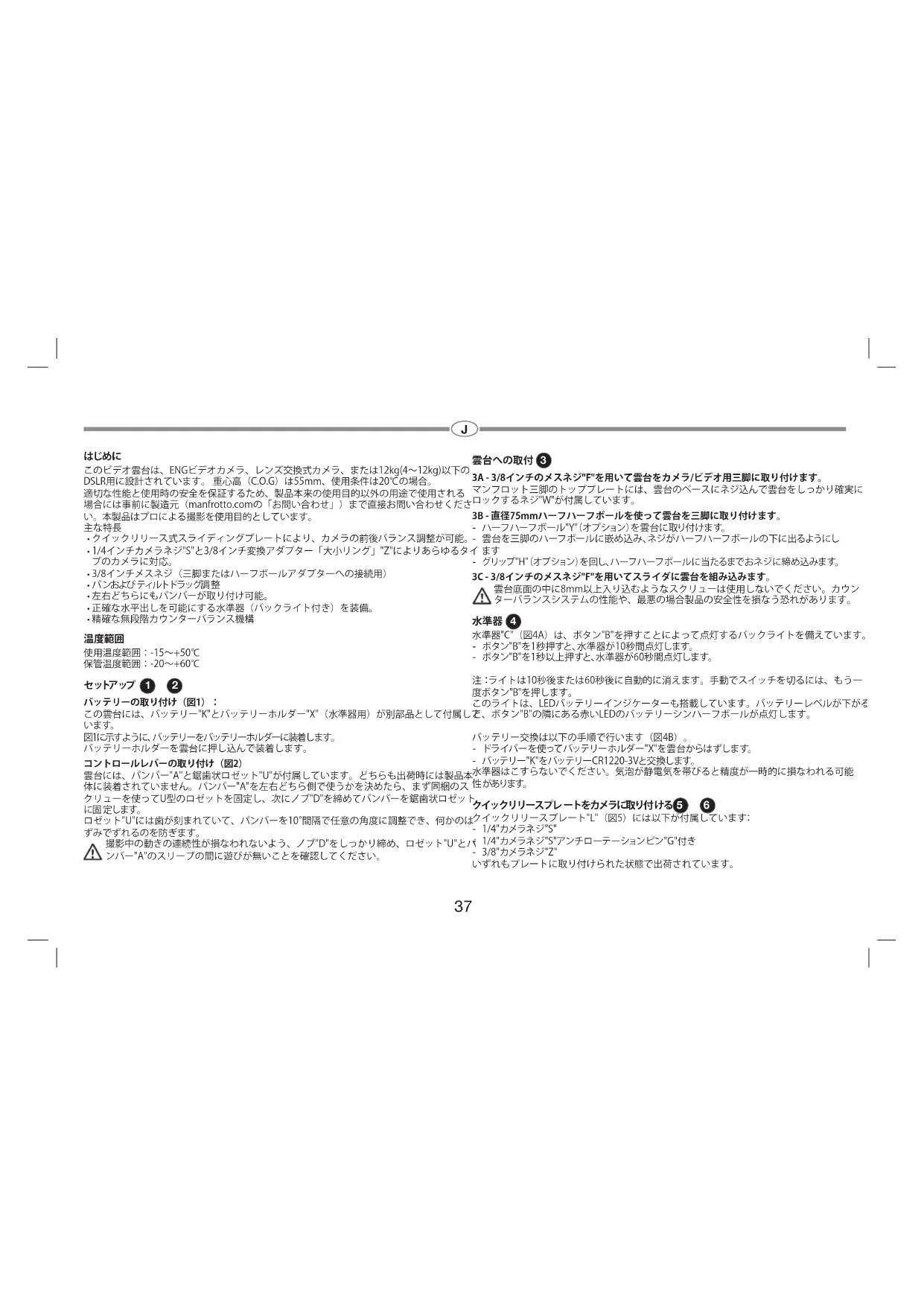

このビデオ雲台は、ENGビデオカメラ、レンズ交換式カメラ、または12kg(4～12kg)以下のDSLR用に設計されています。重心高（C.O.G）は55mm、使用条件は20℃の場合。
適切な性能と使用時の安全を保証するため、製品本来の使用目的以外の用途で使用される場合には事前に製造元（manfrotto.comの「お問い合わせ」）まで直接お問い合わせくださ
い。本製品はプロによる撮影を使用目的としています。
主な特長
・クイックリリース式スライディングプレートにより、カメラの前後バランス調整が可能。
- 1/4インチカメラネジ"S"と3/8インチ変換アダプター「大小リング」"Z"によりあらゆるタブのカメラに対応。
・3/8インチメスネジ（三脚またはハーフボールアダプターへの接続用）
・パンおよびティルトドラッグ調整
・左右どちらにもバンバーが取り付け可能。
・正確な水平出しを可能にする水準器（バックライト付き）を装備。
・精確な無段階カウンターバランス機構
温度範囲
使用温度範囲：-15～+50℃
保管温度範囲：-20～+60℃
セットアップ ① ②
バッテリーの取り付け（図1）：
この雲台には、バッテリー"K"とバッテリーホルダー"X"（水準器用）が別部品として付属し
います
図1に示すように、バッテリーをバッテリーホルダーに装着します。
バッテリーホルダーを雲台に押し込んで装着します。
コントロールレバーの取り付け（図2）
雲台には、バンバー"A"と鋸歯状ロゼット"U"が付属しています。どちらも出荷時には製品本体に装着されていません。バンバー"A"を左右どちら側で使うかを決めたら、まず同梱のス
クリューを使ってU型のロゼットを固定し、次にノブ"D"を締めてバンバーを鉱歯状ロゼッ
に固定します。
ロゼット"U"には歯が刻まれていて、バンバーを10°間隔で任意の角度に調整でき、何かのは
ずみでずれるのを防ぎます。
▲ 撮影中の動きの連続性が損なわれないよう、ノブ"D"をしっかり締め、ロゼット"U"とノ
△ンバー"A"のスリーブの間に遊びが無いことを確認してください。
雲台への取付③
3A - 3/8インチのメスネジ"F"を用いて雲台をカメラ/ビデオ用三脚に取り付けます。
マンフロット三脚のトッププレートには、雲台のベースにネジ込んで雲台をしっかり確実にロックするネジ"W"が付属しています。
3B - 直径75mmハーフハーフボールを使って雲台を三脚に取り付けます。
- ハーフハーフボール"Y"(オプション)を雲台に取り付けます
- 雲台を三脚のハーフボールに嵌め込み、ネジがハーフハーフボールの下に出るようにし
います
- グリップH"（オプション）を回し、ハーフハーフボールに当たるまでおネジに締め込みます。
3C-3/8インチのメスネジ"F"を用いてスライダに雲台を組み込みます。
雲台底面の中に8mm以上入り込むようなスクリューは使用しないでください。カウンターバランスシステムの性能や、最悪の場合製品の安全性を損なう恐れがあります。
水準器 4
水準器"C"（図4A）は、ボタン"B"を押すことによって点灯するバックライトを備えています。
- ボタン"B"を1秒押すと、水準器が10秒間点灯します。
- ボタン"B"を1秒以上押すと、水準器が60秒間点灯します。
注：ライトは10秒後または60秒後に自動的に消えます。手動でスイッチを切るには、もう一度ボタン"B"を押します。
このライトは、LEDバッテリーインジケーターも搭載しています。バッテリーレベルが下がる
、ボタン"B"の隣にある赤いLEDのバッテリーシンハーフボールが点灯します。
バッテリー交換は以下の手順で行います（図4B）。
- ドライバーを使ってバッテリーホルダー"X"を雲台からはずします。
- バッテリー"K"をバッテリーCR1220-3Vと交換します。
水準器はこすらないでください。気泡が静電気を帯びると精度が一時的に損なわれる可能
性があります。
•
タイックリリースフレートをカメラに取り付ける⑤⑥
キクイッククリリースプレート"L"（図5）には以下が付属しています：
- 1/4"カメラネジ"S"
1/4"カメラネジ"S"アンチローテーションピン"G"付き
- 3/8"カメラネジ"Z"
いずれもプレートに取り付けられた状態で出荷されています。
J
お使いのカメラの三脚ネジ穴のサイズを確認し、それに合ったネジ"Z"または"S"を選んでクイックリリースプレートに使用してください（図5）。
使わないネジを取り外すには、以下の手順に従ってください（図5）
- 指でゴムキャップ"GG" (図1) を軽く押して除けます
- 使わないネジを取り外します
- ゴムキャップを元の位置に戻し、使うネジが落ちないようにします カメラにも回り止め用の穴が閉いている場合は、図5に示すように、回り止めピン"G"をプレートに挿入します。プレートを固定する前に、ピン"G"がカメラに正しく挿入されていること、確認し、カメラをプレート"L"に合わせます。
カメラのネジ穴にネジ（ZまたはS）をネジ込み、カメラをプレート"L"（図6）に固定します。インを使ってネジを締めることもできます。ただし、その場合、力を入れすぎないよう注意が必要です。 カメラに回り止め用の穴がない場合は、カメラプレート"L"下側の（LENS）と書かれた矢印にカメラのレンズを合わせたのち、ネジを完全に締めます。
雲台上のカメラのバランスを取る 8
機材の重量バランスが調整できるよう、雲台には窒素ピストン式カウンターパランス機構が搭載されています。
調整は次の手順で行います。
- ティルトブレーキ"0"が解除されていることを確認します。
2.カウンターバランスレバー"N"を引き出します。
3.カウンターバランスレバー"N"を反時計回りにいっぱいまで回します。レバー"N"は荷重バランスの調整レバーで、ロックではありません。
レバーがスムーズに回ってピストンがAAまたはBBまで達したら、それ以上無理にレバーを回さないでください。カウンターバランス4kg相当のBB位置から、カウンターバランス12kg（重心高さ55mm時）のAA位置まで達するのにレバー“N”は約8,5回転必要です。
にそれ以上の回転を無理に行うと、カウンターバランス性能や、最悪の場合製品の安全性を損なう恐れがあります。
- ティルトドラッグノブ"P"を時計回りに回します。
カメラを雲台に取り付ける 7
カメラを雲台に取り付ける前に、三脚が安定した安全な場所に立てられ、脚がロックされていることを確認してください。
図7Aのように雲台を0°（水平）にし、ティルト動作をブレーキノブ"Q"でロックします。カメラを手で持ち、プレート"L"（図7A）が、レバー"M"から遠い側から雲台に差し込まれるう、カメラの向きを調整します。次に、プレートが完全に差し込まれ、レバー"M"がクリッてロックされるまで押し込みます。
⚠ この操作の間、カメラが前後に滑らないよう、カメラを手で押さえておきます。
以下の手順で、お使いのカメラに最適なバランスポイントを見つけます。
- 水準器"C"を使って三脚上の雲台の水平調整をします（図4）。
- ティルトブレーキ"Q"を解除します。
- レバー"M"（図7B）を緩め、押し下げたまま、カメラの荷重がかかった状態で雲台が水平保てるバランスポイントに達するまで、カメラをスライドさせます。
- カメラがバランスポイントに達したら、図7Cに示すように、フレート"L"をロックノブ"M所定の位置にロックします。なお、その際、矢印がLOCKと書かれた四角形の内側に残っていることが必要です。
注：適切な位置が見つかったら、そのときのプレート"L"の位置を目盛り"R"にマーキングしておけば、またいつでも再現することができます。
片方の手をバンパーに掛け、カメラを前後に傾けます。それぞれの傾斜角について、カメラが所定の位置にロックされるまでカウンターバランスレバー“N”（ロック/ロック解除）を動かします。
ガメラを雲台から取り外す⑨
カメラを雲台からはずす際は、必ず一方の手でカメラをしっかり押さえ、"T"ボタンを押したまま、もう一方の手で"M"を押してカメラをプレートから離します。 セキュリティーボタン"T"の目的は、誤ってカメラが外れないようにすることです。
ご使用について⑩
カメラを適切に操作するには、雲台を正確に水平に調整することが重要です。
電台は360°のパンと垂直方向のティルト(+90°/-70°)が可能で、パンパー"A"（図10）を使って操作します。
A"でパン動作はノブ"V"によってロックすることができ、また、ドラッグ操作についても調整が可能です。ギア"E"を回すことによってフリクションが増します。
ティルト動作はノブ"Q"によってロックすることができ、また、ドラッグ操作についても調整が可能です。ギア"P"を回すことによってフリクションが増します。 注：レバー角度"V"は、ロック機能に影響を与えることなく、必要に応じて変更することができます。 レバーを引き出し、必要な分だけ回して放すと新しい角度にセットされます。
J
取り付け用アクセサリー 11
雲台は3/8インチメスネジリ"を備え、マンフロットアームなどのアクセサリーの取り付けに えます（マンフロットのアンチローテーション対応）。 注：アクセサリーを追加すると雲台のバランス設定の再調整が必要になることがあります。 極端なアンバランスは、三脚の安定性や雲台のパン・ティルトの動きを損なう恐れがあります。また最悪の場合、製品の安全性を損なう恐れがあります。
使用上のアドバイス
製品の使用前、特に長期間使用しなかった後には、ガスピストンの潤滑シールを復元することをおすすめします。これを行うには、バンパー"A"を使って可動範囲いっぱいに3往復、雲台をティルトします。 また、ご使用になる前に、中央のカウンターバランス機構周辺に、機器の正しい動作に影響を与える可能性のある埃や砂などの異物がないか確認してください。 ガスピストンの性能は温度変化の影響を受けます。著しい温度変化に際しても正確にバランスが保てるよう、カウンターバランスノブを適切に調整することが必要です。
保管方法
本製品は、危険物輸送に関する、陸上輸送(ADR)、鉄道輸送(RID)、内陸水路による輸送(ADN)、海上船舶輸送(IMDG)、および航空輸送(ICAO/IATA)の規定の非対象です。 輸送する際は、撮影機材を三脚・雪台からはずすことをおすすめします。使用しないときは、パン・ティルトのロックを解除し、ドラッグ調整を緩め、プレートホルダーが水平になる位置にして保管してください。 保管する際は-20°C～+60°Cの範囲内である必要があります。 長期間使用しない場合は、ライトからバッテリーを取り外してください（図4B）。
メンテナンス
クリーニングは、薄めの洗浄剤と柔らかい布でのみ行ってください。 ロックスクリューやスライド部品から、埃や砂を時々取り除いてください。 クリーニングの際には、尖った器具や金属製の器具を使わないでください。長期の不使用期間の後にピストン付近できしみ音がする場合は、シリンダーシャフトを市販のPTFE潤滑スレーで潤滑させてください。
注意 12
雪台を動かしているときは、ピストン付近に手を置いたり器具を挿入したりしないでください（図12）。 本製品は子どもの手の届かないところに保管してください。本製品には、飲み込む恐れのある取り外し可能なパーツがあります。
注意
・本製品の性能や安全性の低下を避けるため、本製品およびその部品を改造・加工・分解しないでください。
・製品仕様範囲外の使用はしないでください。
・誤ってぶつけたり落下させたりなどして破損した製品を使うと、安全性が損なわれる恐れがあります。破損した場合は、販売店またはマンフロット（manfrotto.comの「お問い合わせ」）にご相談ください。
・湿った環境での使用後には、腐食を避けるためよく乾かしてください。特に海の近くの環境で製品をした場合はご注意ください。
・本製品は、液体に浸して使用できるようには設計されていません。
・長時間炎天下にさらしたり高温に達する車内に放置したりしないでください。
N. 別記「使用温度範囲」を超える温度に達する恐れがあるので、熱源に直接さらさないでください。
電気箇所の注意事項：
本説明書に記載されていない電池、電源、およびアクセサリーを使用しないこと。バッテリーはCR1220-3Vのみを使用してください。
免責事項
この説明書に含まれている情報は予告なく変更される場合があります。 必要な場合は、manfrotto.comの製品ページで説明書の改訂版を確認するか、「お問い合わせ」ページにて最新版の発送をリクエストしてください。マンフロット社は、本書（特に製品設置・使用・メンテナンス）に記載されている要件への順守を怠った結果人、物、動物に直接または間接的に与えた損害について、あるいは通常の使用条件や制限を超える誤った使用や用途に由来する負傷や損害について、法的責任を負いません。 マンフロット社が明示的に許可していないいかなる製品変更や修正も、マンフロット社の法的責任を自動的に除外させます。
圧力リスク評価について
Nitrotechシリーズの雲台は、カウンターバランスシステム内にガススプリングを含んでいます。この部品は高品質なエンジニアリング手法で設計・製造されており、欧州圧力機器指令(PED)2014/68/EU Article 4, paragraph 3に準拠し、CEマーキングの非対象です。
技術仕様表
カウンターバランス重量：
| C.O.G. 重心高さ 最小最大 | |
| 55 mm 4,0 kg/8,8 lbs 12,0 kg/26,5 lbs | |
| 75 mm 3,4 kg/7,5 lbs 9,5 kg/20,9 lbs | |
| 100 mm 2,9 kg/6,4 lbs 8,6 kg/19,0 lbs |
最大ガス圧：135パール（20°C時）
水準器用ライトのバッテリー:CR1220-3V
防塵性能等級：IP5X
自重（バンバー含む）:2.25 kg / 5 lbs
J
マンフロット製品をお買い上げいただきありがとうございます。
マンフロット製品は、設計された目的に適合し、原料および製造工程上の瑕疵がないことが保証されています。この保証には、ご購入後の損傷および誤用による場合は含まれておりません。基本制限付き保証の有効期間は、お客様の国のマンフロット販売元または購入された国、州、地域の現行法によって規定されます。領収書は保証期間中の製品の修理に必要となりますので、ご購入の証拠として保管して下さい。
追加の延長保証を受けるには
上記の基本保証に加え、本製品は、最長5年間の保証対象です。制限付き修理用部品保証延長は、基本保証に影響を及ぼしません。保証延長の特典を受けるには、www.manfrotto.com/warrantyにてご購入の製品を登録いただく必要があります。
