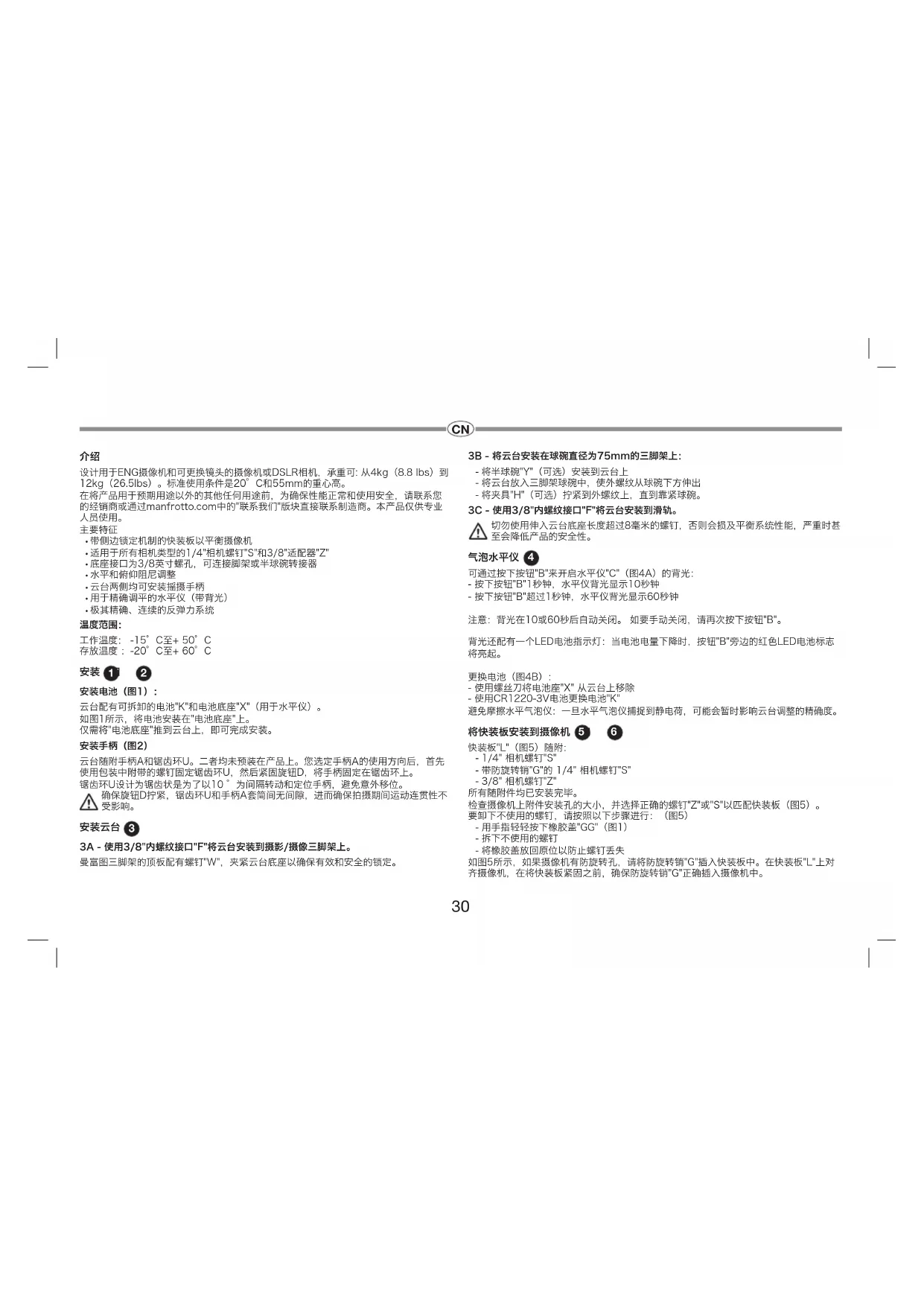

设计用于ENG摄像机和可更换镜头的摄像机或DSLR相机，承重可: 从4kg（8.8 lbs）到 12kg（26.5lbs）。标准使用条件是20°C和55mm的重心高。 在将产品用于预期用途以外的其他任何用途前，为确保性能正常和使用安全，请联系您 的经销商或通过manfrotto.com中的"联系我们"版块直接联系制造商。本产品仅供专业

• 底座接口为3/8英寸螺孔，可连接脚架或半球碗转接器

安装电池（图1）： 云台配有可拆卸的电池"K"和电池底座"X"（用于水平仪）。 如图1所示，将电池安装在"电池底座"上。 仅需将"电池底座"推到云台上，即可完成安装。 安装手柄（图2） 云台随附手柄A和锯齿环U。二者均未预装在产品上。您选定手柄A的使用方向后，首先 使用包装中附带的螺钉固定锯齿环U，然后紧固旋钮D，将手柄固定在锯齿环上。 锯齿环U设计为锯齿状是为了以10 °为间隔转动和定位手柄，避免意外移位。 确保旋钮D拧紧，锯齿环U和手柄A套筒间无间隙，进而确保拍摄期间运动连贯性不

3A - 使用3/8"内螺纹接口"F"将云台安装到摄影/摄像三脚架上。 曼富图三脚架的顶板配有螺钉"W"，夹紧云台底座以确保有效和安全的锁定。

3B - 将云台安装在球碗直径为75mm的三脚架上： - 将半球碗"Y"（可选）安装到云台上 - 将云台放入三脚架球碗中，使外螺纹从球碗下方伸出 - 将夹具"H"（可选）拧紧到外螺纹上，直到靠紧球碗。 3C - 使用3/8"内螺纹接口"F"将云台安装到滑轨。 切勿使用伸入云台底座长度超过8毫米的螺钉，否则会损及平衡系统性能，严重时甚 至会降低产品的安全性。

可通过按下按钮"B"来开启水平仪"C"（图4A）的背光： - 按下按钮"B"1秒钟，水平仪背光显示10秒钟 - 按下按钮"B"超过1秒钟，水平仪背光显示60秒钟 注意：背光在10或60秒后自动关闭。 如要手动关闭，请再次按下按钮"B"。

背光还配有一个LED电池指示灯：当电池电量下降时，按钮"B"旁边的红色LED电池标志

更换电池（图4B）： - 使用螺丝刀将电池座"X" 从云台上移除 - 使用CR1220-3V电池更换电池"K" 避免摩擦水平气泡仪：一旦水平气泡仪捕捉到静电荷，可能会暂时影响云台调整的精确度。 将快装板安装到摄像机 和 快装板"L"（图5）随附： - 1/4" 相机螺钉"S" - 带防旋转销"G"的 1/4" 相机螺钉"S" - 3/8" 相机螺钉"Z" 所有随附件均已安装完毕。 检查摄像机上附件安装孔的大小，并选择正确的螺钉"Z"或"S"以匹配快装板（图5）。 要卸下不使用的螺钉，请按照以下步骤进行：（图5） - 用手指轻轻按下橡胶盖"GG"（图1）

- 将橡胶盖放回原位以防止螺钉丢失 如图5所示，如果摄像机有防旋转孔，请将防旋转销"G"插入快装板中。在快装板"L"上对 齐摄像机，在将快装板紧固之前，确保防旋转销"G"正确插入摄像机中。

30CN 通过将螺钉"Z"或"S"旋入摄像机的螺纹孔中，将摄像机固定在快装板"L"（图6）上。 您 可以使用一枚硬币来拧紧螺钉，但"不要施加压力"。 如果摄像机没有防旋转孔，在完全拧紧之前，请将摄像机镜头与相机快装板"L"底侧标有 的"LENS"箭头对齐。

在将摄像机安装在云台之前，请确保脚架是放置在稳定和安全的位置，且所有脚管均锁定 如图7A所示，将云台置于0 °位置（快装板水平），通过俯仰锁定旋钮Q锁定俯仰移

握住摄像机并调整角度，将快装板"L"（图7A）插入云台，首先放入距离操纵杆"M"最远 的长边。然后向下推，使板完全插入，操纵杆"M"咔嗒一声闭合。 在整个操作过程中均需握住摄像机，以防止其向后或者向前滑动。 找出摄像机的正确平衡点： - 使用水平仪"C"（图4）调平三脚架上的云台。 - 将俯仰锁定旋钮Q解除锁定 - 松开操纵杆"M"（图7B），并在您滑动摄像机时一直将其向下按住，直至找到云台在摄 像机的重量下可保持水平的平衡点。 - 如图7C所示，当摄像机位于平衡点时，通过锁定旋钮"M"将快装板"L"锁定到位：箭头 必须留在 "锁定"长方形内。

一旦找到正确位置，即可通过记录快装板"L"在等级刻度"R"上的位置，来记住平衡位置。

为了平衡设备重量，云台配有一个氮气活塞反弹力系统。

3. 逆时针转动反弹力调节旋钮N，直至到达平衡调节系统的最大位置。反弹力调节旋钮N

用于调整平衡反弹力：它是一个控制系统，而非锁定系统。 气体运动使云台到达限位开关位置AA和BB时，此时切勿再强行转动平衡杆。从 位置BB移动到位置AA约需转动反弹力调节旋钮N 整整8,5圈，位置BB相当于平

衡负载4kg，AA相当于重心55毫米平衡负载12kg。转动圈数过多可能会损及平衡系 统性能，严重时甚至会降低产品的安全性。

将一只手放在摇摄手柄上，向前和向后俯仰调节摄像机：移动平衡杆"N"（锁定/解锁）， 直至摄像机锁定到每个俯仰角度。

无论何时想要从云台上取下摄像机，需用一只手牢牢握住摄像机，并用另一只手来 按下"M"以松开快装板和摄像机，同时一直按住按钮"T"。 安全按钮T的用途是确保摄像机不会意外脱落。

为了正确使用，云台必须进行适当调平. - 通过使用摇摄手柄"A"进行控制，云台可实现水平360°拍摄和俯仰（+90°/-70°）

- 水平移动可使用旋钮"V"进行锁定，同时具有可调节的阻尼控制：通过转动齿轮"E"来增

俯仰移动可使用旋钮"Q"进行锁定，同时具有可调节的阻尼控制：通过转动齿轮"P"来增

可在不影响其自身锁定的情况下，根据需求来定位操纵杆的角度"V"。将操纵杆向外拉， 根据需求进行旋转并松开：它将被定位到新的位置。

云台上有一处带防转装置的3/8"内螺纹J，可附装配件，如配备防转系统的曼富图转接

请注意：加装其他配件时，可能需要调节云台平衡设置。超载失衡会破坏三脚架系统的稳 定性，阻碍水平和俯仰运动。最严重时还会降低产品的安全性。

使用产品前，尤其是长期停用后再次使用时，建议您恢复气弹簧垫圈的适当润滑状态。方 法是在整个俯仰行程范围内，使用手柄A转动云台三次。 使用前，请确保中央反弹力系统区域没有任何可能影响设备正常工作的物质（灰尘、沙

31CN 活塞性能受温度变化的影响：为了在剧烈的温度变化下保持正确的反弹力，必须适当调

本产品不受通过公路（ADR）、铁路（RID）、内陆水运（ADN）、海运（IMDG）和空

运（ICAO/ IATA）运输危险品专项规定限制。 我们建议您在运输设备时，将脚架上或云台上所装载的设备卸下后运输。不用产品时，存 放前必须释放水平俯仰制动器和阻尼装置，快装板架要置于水平位置。 储存温度必须在-20°C至+60°C之间。 长期不用时，请将电池卸下（图4B）。

请使用温和洗涤剂和软布清洁本产品。定期清洁锁定和滑动部位的灰尘和沙子 清洁过程中切勿使用尖锐或金属工具。长期未使用云台后，如果活塞区出现吱吱异响，应 使用PTFE喷雾（自备）润滑活塞杆。

云台移动时，切勿将双手或工具放入或插入到活塞区（图12）。 请将产品远离儿童。其中包含可拆卸零件，有吞咽危险。

• 切勿篡改、改装或拆解产品及产品的任何部件，以防损害产品性能或安全性。

• 使用因意外撞击或跌落等原因受损的产品可能会降低操作的安全性。

• 在这种情况下，请联系您的经销商或通过manfrotto.com中的"联系我们"版块直接联

• 在潮湿条件下使用过后要将产品擦干，以防腐蚀。

• 切勿将产品长时间曝晒在阳光下或者留置在车中（车内温度可能会过高）。

• 产品不可接触直接热源，否则可能会导致温度超过"工作温度"中指定的最高温度。

禁止使用手册中未指定的电池或零件， 禁止使用私自制造或改装的电池。 仅支持使用CR1220-3V电池。

本手册中的内容如有更改，恕不另行通知。 在需要时，请访问manfrotto.com中的"产品"版块，查看本手册的更新版本，或者通过" 联系我们"版块索取新版手册。若因未遵守本文档中的所有要求（尤其是产品安装、使用 和维护的相关要求）造成直接或间接的人身伤害、物品或动物受损，或因超出正常操作 条件和限制要求的错误使用或错误用途造成人身伤害或物品损坏，曼富图将不承担任何

若未经曼富图明示准许对产品进行任何更改或改装，将自动免除曼富图的责任。

Nitrotech系列云台产品的平衡系统中包含一个气弹簧。该组件的设计和制造遵照了高品

质工程设计程序；符合欧盟压力设备指令（PED）2014/68/EU第4条第3段，不受CE

C.O.G. 重心 最小 最大 55 mm 4,0 kg/8,8 lbs 12,0 kg/26,5 lbs 75 mm 3,4 kg/7,5 lbs 9,5 kg/20,9 lbs 100 mm 2,9 kg/6,4 lbs 8,6 kg/19,0 lbs 最大气压：135帕@20°C 照明水平气泡仪电池：NO. CR1220-3V 产品防护等级：IP5X 重量（含手柄）：2,25 千克 / 5 磅 感谢您购买曼富图产品。 曼富图产品确保适用于其设计目的，并无任何材料和工艺缺陷。本保修范围不覆盖人为损 坏或者误用。标准有限保修的有效期限遵守产品销售所在国家，州或者地区法律规定。请 保留您的购买凭据以便保修。 如何获得延长有限保修？ 除了上述标准强制性覆盖范围，曼富图还提供自产品购买之日起5年有效的有限保修。曼 富图的"有限常规延长保修"不影响强制性的"标准保修"。 为了获得延长保修，您必须在以 下网址完成购买产品后的注册：www.manfrotto.com/warranty. 32KO
