Tipo di prodotto	Macchina per il ghiaccio
Marca	VOX
Modello	EM-2100
Dimensioni (P x L x A)	310 x 230 x 325 mm
Peso netto	8.3 kg
Alimentazione	220-240 V / 50 Hz
Potenza nominale	120 W
Refrigerante / Quantità	R600a / 23 g
Agente schiumogeno	C5H10
Clima applicabile	ST/SN/N/T
Classe	I
Tempo ciclo produzione ghiaccio	Circa 7-15 minuti
Indicatore ghiaccio pieno	Sì, arresto automatico quando il cestello è pieno
Indicatore livello acqua	Sì, spia AGGIUNGERE ACQUA
Capacità serbatoio acqua	Non specificato, riempire sotto il segno MAX
Pannello di controllo	Tasto ON/OFF con indicatore, indicatore GHIACCIO
Frequenza di pulizia	Raccomandato una volta a settimana
Caratteristiche di sicurezza	Spina di messa a terra, spegnimento automatico, avvertenze di sicurezza per bambini
Materiale (Involucro)	PP (Polipropilene)
Accessori inclusi	Cestello per ghiaccio, paletta per ghiaccio, maniglia

Domande frequenti - EM-2100 VOX

Perché la spia AGGIUNGERE ACQUA è accesa?

Il livello dell'acqua è troppo basso o il serbatoio è vuoto. Arrestare la macchina per il ghiaccio, riempire con acqua (non sopra il segno MAX) e premere ON/OFF per riavviare. Se la luce rimane accesa, il filtro dell'acqua sul fondo potrebbe essere ostruito o la pompa potrebbe essere guasta. Pulire il filtro o contattare l'assistenza.

Cosa significa la spia GHIACCIO PIENO?

Significa che il cestello del ghiaccio è pieno e i sensori a infrarossi rilevano un blocco. Rimuovere un po' di ghiaccio dal cestello. Dopo circa 7,5 secondi, la macchina per il ghiaccio riprenderà automaticamente. Se la luce rimane accesa, pulire i sensori e riavviare.

Quanto tempo ci vuole per produrre ghiaccio?

Un ciclo tipico dura 7-15 minuti, a seconda della temperatura ambiente e della temperatura dell'acqua. Per risultati ottimali, mantenere la temperatura dell'acqua tra 8°C e 25°C e la temperatura ambiente tra 10°C e 32°C.

Perché il ghiaccio si attacca?

Se il ciclo di produzione del ghiaccio dura troppo a lungo (ad esempio a causa di temperature ambiente elevate o temperatura dell'acqua bassa), i cubetti possono aggregarsi. Arrestare il ciclo, lasciare sciogliere il ghiaccio e riavviare con acqua più fredda (8-25°C) e ventilazione adeguata.

Non viene prodotto ghiaccio anche se il ciclo sembra normale.

Controllare se la temperatura ambiente è superiore a 32°C o la temperatura dell'acqua è troppo alta. Usare acqua fredda e posizionare la macchina per il ghiaccio in un'area più fresca (sotto i 32°C). Se ancora non funziona, potrebbe esserci una perdita di refrigerante o un blocco; contattare il servizio clienti.

Come pulisco la macchina per il ghiaccio?

Scollegare e lasciare riscaldare. Scaricare l'eventuale acqua residua aprendo il tappo di scarico. Pulire l'interno con un panno morbido imbevuto di acqua calda e aceto, risciacquare e scaricare. Lavare il cestello per il ghiaccio e la paletta con acqua calda e sapone. Pulire l'esterno con un panno umido. Non utilizzare solventi né pulire l'evaporatore.

Posso usare una prolunga?

Evitare di usare prolunghe in quanto potrebbero surriscaldarsi. Se necessario, utilizzare una prolunga con messa a terra con una potenza nominale uguale o superiore a quella dell'apparecchio (120W). Posizionarla in modo sicuro per evitare inciampi.

Cosa devo fare se la macchina per il ghiaccio non è in piano?

Posizionare la macchina per il ghiaccio su una superficie stabile e piana. L'angolo di inclinazione non deve superare i 45° durante il trasporto o l'uso. Se è stata inclinata, lasciarla riposare per 2 ore prima di collegarla per consentire ai fluidi del compressore di stabilizzarsi.

Quanto spesso devo cambiare l'acqua?

Sostituire l'acqua nel serbatoio ogni settimana. Se la macchina per il ghiaccio non viene utilizzata per molto tempo, svuotare e asciugare il serbatoio dell'acqua per prevenire la crescita batterica.

La macchina per il ghiaccio è sicura per i bambini?

I bambini di età superiore a 8 anni possono utilizzare l'apparecchio sotto supervisione. Non permettere ai bambini di giocare con l'unità. La pulizia e la manutenzione non devono essere eseguite da bambini senza supervisione. Tenere il cavo di alimentazione fuori dalla portata.

MANUALE UTENTE EM-2100 VOX

Leggere attentamente queste istruzioni prima dell'uso e conservarle per riferimento futuro.

AVVERTENZE IMPORTANTI DI SICUREZZA

Per ridurre il rischio di incendi, esplosioni, scosse elettriche o lesioni durante l'utilizzo della macchina del ghiaccio, seguire queste importanti istruzioni di sicurezza:

1. Assicurarsi che la tensione nella presa sia uguale a quella indicata sulla targhetta di identificazione dell'apparecchio.
2. Non rimuovere etichette di sicurezza, avvertenze o informazioni sul prodotto dalla macchina del ghiaccio.
3. Collegare la macchina del ghiaccio a una presa di corrente con messa a terra. Nessun altro apparecchio deve essere collegato alla stessa presa. Assicurarsi che la spina sia completamente inserita nella presa.
4. Questo apparecchio deve essere collegato a terra. È dotato di un cavo di alimentazione con una spina di messa a terra. La spina deve essere inserita in una presa correttamente installata e messa a terra.
5. Evitare l'uso di una prolunga perché potrebbe surriscaldarsi e causare un rischio di incendio. Tuttavia, se è necessario utilizzare una prolunga:

1) Utilizzare solo prolunghe con spina di messa a terra.
2) La valutazione contrassegnata di una prolunga deve essere uguale o superiore alla valutazione di questo apparecchio.
3) Dovrebbe essere posizionato in modo tale da non drappeggiare sul bancone o sul tavolo dove può essere tirato intenzionalmente dai bambini.

1. Non utilizzare l'apparecchio con un cavo o una spina danneggiati o dopo il malfunzionamento dell'apparecchio o se è stato danneggiato in alcun modo. Rivolgersi al servizio autorizzato più vicino per controllarlo, ripararlo o regolarlo.

2. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore o dal suo agente di servizio o da una persona qualificata per evitare rischi.

3. Per gli apparecchi che utilizzano gas infiammabili isolanti, le istruzioni devono contenere informazioni sullo smaltimento dell'apparecchio.

4. Non lasciare che il cavo penda dal bordo del tavolo o del bancone.

5. Non posizionarlo sopra o vicino a un fornello a gas caldo o elettrico o in un forno riscaldato.

6. Collocare il cavo di alimentazione in modo tale che non possa essere attaccato dai bambini o causare un rischio di inciampo.

7. Collocare il cavo di alimentazione in modo tale che non sia a contatto con superfici calde.

8. L'uso di accessori non raccomandati o venduti dal produttore può causare incendi, scosse elettriche o lesioni.

9. Non toccare l'evaporatore quando si utilizza la macchina del ghiaccio o si produce ghiaccio per evitare di soffrire di congelamento.

10. Non immergere nessuna parte del prodotto in acqua.

11. Per disconnettere la macchina del ghiaccio, ruotare qualsiasi controllo su “OFF”, quindi rimuovere la spina dalla presa a muro.

12. Non collegare o scollegare il prodotto con le mani bagnate.

13. Scollegare il prodotto prima di pulirlo, mantenerlo e quando non viene utilizzato.

14. Non utilizzare con acqua microbiologicamente non sicura o di qualità sconosciuta.

15. Non pulire la macchina del ghiaccio con liquidi infiammabili. I fumi possono creare

pericolo di incendio o esplosione.

1. Non ribaltare la macchina del ghiaccio. Se la macchina del ghiaccio viene capovolta accidentalmente, farla riposare in modo stabile per 2 ore prima di riaccenderla.
2. Se la macchina del ghiaccio viene portata dall'esterno in inverno, non utilizzarla per alcune ore, consentendo all'unità di riscaldarsi alla temperatura ambiente prima di funzionare.
3. Non mettere mai articoli infiammabili, esplosivi e corrosivi nella macchina del ghiaccio.
4. Non usare mai la macchina del ghiaccio in presenza di perdite di gas infiammabili.
5. Non conservare o usare mai gas e altri articoli infiammabili vicino alla macchina del ghiaccio per evitare incendi.
6. Scollegare la macchina del ghiaccio prima di spostarla per evitare di danneggiare il sistema di refrigerazione.
7. Non tentare di smontare, riparare, modificare o sostituire qualsiasi parte del prodotto.
8. I bambini non devono giocare con l'apparecchio.
9. L'apparecchio può essere utilizzato da bambini a partire da 8 anni di età e da persone con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza quando questi sono stati supervisionati o informati in merito all'uso sicuro del dispositivo e capiscono i rischi che ne derivano.
10. La pulizia e la manutenzione dell'utente non devono essere eseguite da bambini senza supervisione.
11. È necessaria una stretta supervisione quando l'apparecchio viene utilizzato da o vicino a bambini.
12. Non lasciare l'apparecchio incustodito durante l'uso.
13. Non usare all'aperto.
14. Non utilizzare l'apparecchio per usi diversi da quelli previsti.
15. Smaltire la macchina del ghiaccio in base alle normative locali relative allo smaltimento dell'apparecchio per gas infiammabile e refrigerante.
16. AVVERTENZA: riempire solo con acqua potabile.
17. AVVERTENZA: mantenere le aperture di ventilazione, nella custodia dell'apparecchio o nella struttura incorporata, lontano da ostruzioni.
18. AVVERTENZA: non utilizzare dispositivi meccanici o altri mezzi per accelerare il processo di scongelamento, diversi da quelli raccomandati dal produttore.
19. AVVERTENZA: non danneggiare il circuito del refrigerante.
20. AVVERTENZA: non utilizzare apparecchi elettrici all'interno dei vani di conservazione degli alimenti, a meno che non siano del tipo raccomandato dal produttore.
21. Non conservare sostanze esplosive come bombolette spray con un propellente infiammabile in questo apparecchio.

Avvertenza: rischio di incendio / materiali infiammabili.

1. AVVERTENZA: quando si posiziona l'apparecchio, assicurarsi che il cavo di alimentazione non sia intrappolato o danneggiato.
2. AVVERTENZA: non individuare più prese portatili o alimentatori portatili sul retro dell'apparecchio.
3. Questo apparecchio è destinato all'uso domestico e applicazioni simili come:

- Aree di cucina per il personale in negozi, uffici e altri ambienti di lavoro;

• Case coloniche;
• In hotel, motel e altri ambienti residenziali;
• Ambienti di tipo bed and breakfast

• Approvvigionamento e simili applicazioni non al dettaglio.

• Salvare queste istruzioni.

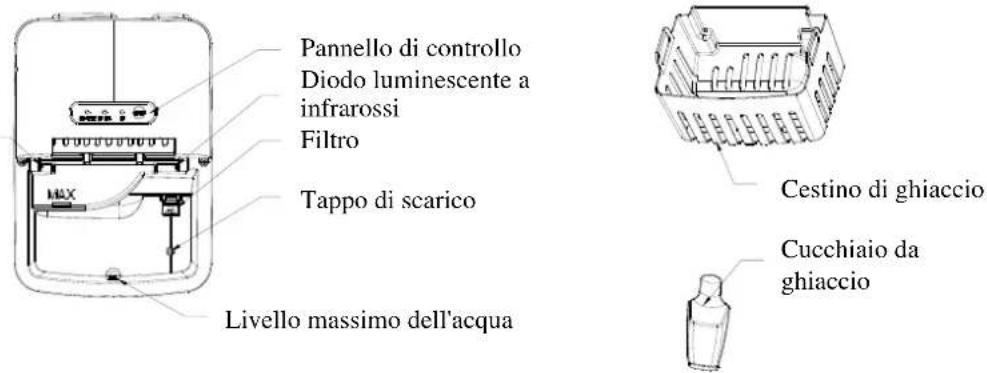

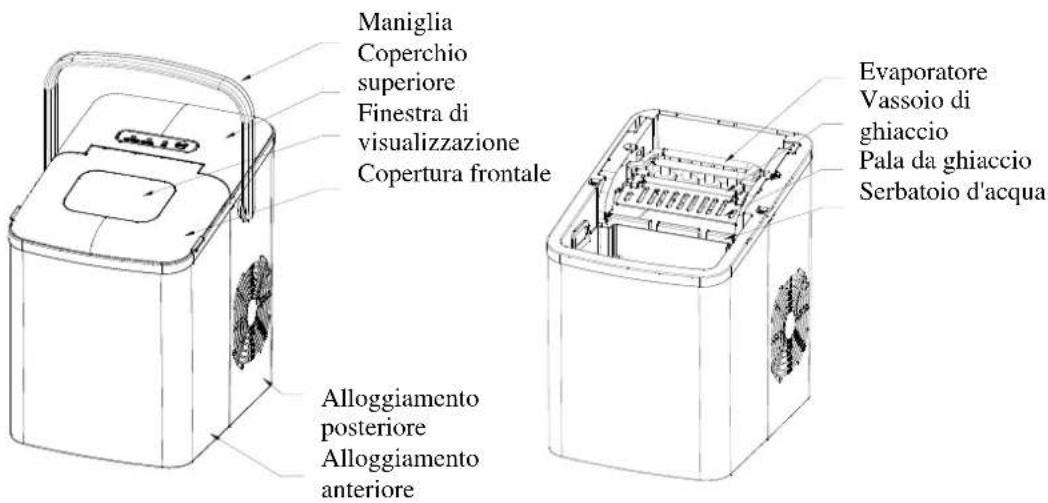

CONOSCERE LA SUA MACCHINA DEL GHIACCIO

Diodo infrarosso a ricezione di luce

(Il prodotto può essere soggetto a modifiche senza preavviso)

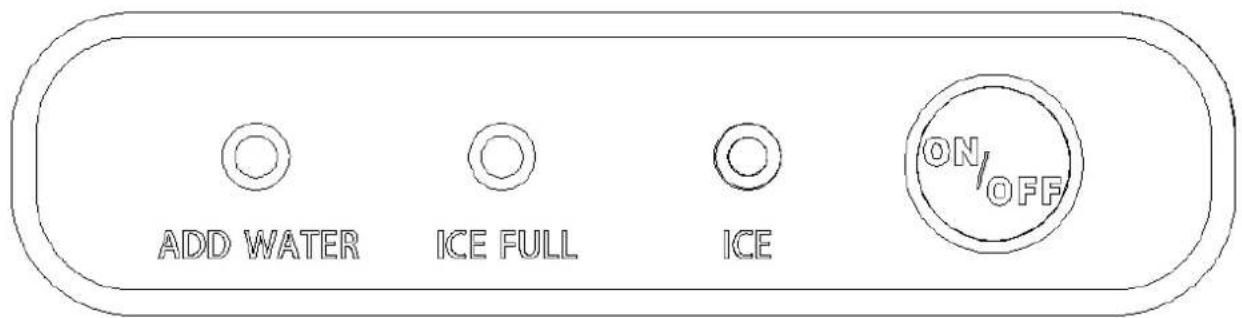

PANNELLO DI CONTROLLO

Tasto (con indicatore)	Funzione
ON/OFF	Avviare o arrestare l'apparecchio;Pressione lunga del tasto per la pulizia;
ICE	Modalità standby: l'indicatore “ICE” lampeggia;Condizioni di pulizia: l'indicatore “ICE” lampeggia più velocemente;Condizioni di lavoro: l'indicatore “ICE” si accende fisso.
ICE FULL	L'indicatore “ICE FULL” si illumina quando il cestello del ghiaccio è pieno.
ADD WATER	L'indicatore “ADD WATER” si illumina quando il serbatoio dell'acqua è privo di acqua.

PRIMA DEL PRIMO UTILIZZO

1. Disimballare l'apparecchio, quindi verificare e accertarsi che tutti gli accessori, inclusi cestello del ghiaccio e paletta per il ghiaccio, ecc. siano completi. Si prega di contattare il servizio clienti se mancano alcuni accessori.
2. Seguire l'operazione come di seguito per installare la maniglia in posizione.

1) Afferrare entrambi i lati della maniglia mostrati nelle frecce con le mani e tirarli verso l'esterno (vedere Fig.1).
2) Allineare la maniglia con i fori sulla custodia e rilasciare le mani, quindi la maniglia viene inserita nei fori dell'alloggiamento. (vedere Fig.2).
3) Tirare e rendere la maniglia in posizione verticale, quindi tirare entrambi i lati della maniglia verso l'esterno seguendo l'operazione del Passaggio 1). Controllare e assicurarsi che la maniglia sia posizionata bene nei fori dell'alloggiamento.

4) Afferrare il centro dell'impugnatura e sollevarlo verso l'alto (vedere la Figura 3), verificare e assicurarsi che non vi siano condizioni anomale.

1. Assicurarsi che la macchina del ghiaccio sia livellata e su un tavolo o una piattaforma stabili per evitare malfunzionamenti.

2. L'angolo di inclinazione dell'alloggiamento della macchina del ghiaccio non deve superare i 45° durante il trasporto o l'uso. Non capovolgere la macchina del ghiaccio. Ciò potrebbe causare il malfunzionamento del compressore o del sistema di refrigerazione. Attendere che i liquidi nel compressore si stabilizzino dopo lo spostamento o il trasporto della macchina del ghiaccio. Prima di utilizzare la macchina del ghiaccio per la prima volta, attendere 2 ore dopo che l'unità è stata livellata e posizionata nella posizione corretta.

3. L'apparecchio deve essere posizionato su una superficie asciutta e piana con sufficiente ventilazione, lontano da fonti di calore come forni, stufe e gas corrosivi. Lasciare uno spazio di circa 15 cm su tutti i lati della macchina del ghiaccio per una corretta ventilazione.

4. Non riempire il serbatoio dell'acqua con acqua calda. Ciò potrebbe danneggiare la macchina del ghiaccio. È meglio riempire il serbatoio dell'acqua con acqua a temperatura ambiente o inferiore.

5. Non utilizzare l'apparecchio in un ambiente molto freddo (inferiore a 5°C).

6. Pulire l'apparecchio seguendo le operazioni di "PULIZIA E MANUTENZIONE" prima di metterlo in funzione.

USARE LA SUA MACCHINA DEL GHIACCIO

1. Accertarsi che il tappo di scarico sul fondo del serbatoio dell'acqua sia chiuso bene.
2. Collegare la macchina del ghiaccio alla presa a muro, l'indicatore "ICE" lampeggia.
   NOTA: fare riposare la macchina del ghiaccio per 30 minuti prima di collegare la spina se è stata spostata.

3. Aprire il coperchio superiore e rimuovere il cestello del ghiaccio.

4. Riempire il serbatoio dell'acqua con acqua potabile.
   NOTA: non riempire oltre il segno del livello massimo dell'acqua.

5. Riposizionare il cestello del ghiaccio e chiudere il coperchio superiore.
6. Premere il tasto "ON / OFF" e l'indicatore "ICE" si accende fisso.
7. Il ciclo di produzione del ghiaccio durerà circa 7-15 minuti, a seconda della temperatura ambiente e della temperatura dell'acqua.
8. Il ciclo di produzione del ghiaccio inizia con l'acqua che viene pompata nel cestello del ghiaccio situato sotto l'evaporatore. Nei successivi 7-15 minuti si forma ghiaccio sull'evaporatore. Al termine, il cestello del ghiaccio si inclina all'indietro e l'acqua rimanente nel cestello del ghiaccio viene nuovamente scaricata nel serbatoio dell'acqua. I cubetti di ghiaccio vengono quindi fatti cadere dall'evaporatore e spinti in avanti nel cestello di ghiaccio dalla pala di ghiaccio. Il cestello del ghiaccio tornerà automaticamente in posizione sotto l'evaporatore e inizierà il ciclo successivo.
9. L'indicatore “ICE FULL” si illuminerà quando il cestello del ghiaccio è pieno e quindi la macchina del ghiaccio interromperà automaticamente il ciclo di produzione del ghiaccio. Rimuovere delicatamente il ghiaccio dal cestello con la pala. Circa 7,5 secondi dopo, la macchina del ghiaccio riavvierà automaticamente la sua funzione di produzione del ghiaccio.
10. L'indicatore “ADD WATER” si illuminerà quando il serbatoio dell'acqua è privo di acqua e il ciclo di produzione del ghiaccio si interromperà automaticamente. A quel punto, rimuovere il cestello del ghiaccio e aggiungere acqua al serbatoio dell'acqua, quindi premere nuovamente il tasto “ON / OFF” per riavviare il ciclo di produzione del ghiaccio. L'apparecchio inizia a funzionare automaticamente dopo circa 20 minuti se l'operatore dimentica di riavviare l'apparecchio dopo il riempimento.
11. Una volta ottenuta la quantità di ghiaccio desiderata, interrompere il ciclo di produzione del ghiaccio premendo il tasto “ON / OFF” e scollegare l'unità dalla presa a muro.
12. Aprire il coperchio superiore e trasferire il ghiaccio in un congelatore.
13. Consentire alla macchina del ghiaccio di raggiungere la temperatura ambiente.
14. Suggeriamo di sostituire l'acqua ogni settimana. S vuotare il serbatoio dell'acqua se la macchina del ghiaccio non viene utilizzata per un lungo periodo.

PULIZIA E MANUTENZIONE

Per mantenere fresco il tuo gusto del ghiaccio e far lavorare la Sua macchina del ghiaccio benissimo, Le consigliamo di pulirlo una volta alla settimana.

1. Arrestare il ciclo di produzione del ghiaccio premendo il tasto “ON / OFF”, scollegare la macchina del ghiaccio dalla presa a muro e lasciarla riscaldare a temperatura ambiente.
2. Se viene rilevata acqua residua nel cestello del ghiaccio, spingere delicatamente il cestello del ghiaccio in modo che tutta l'acqua defluisca nel serbatoio dell'acqua.

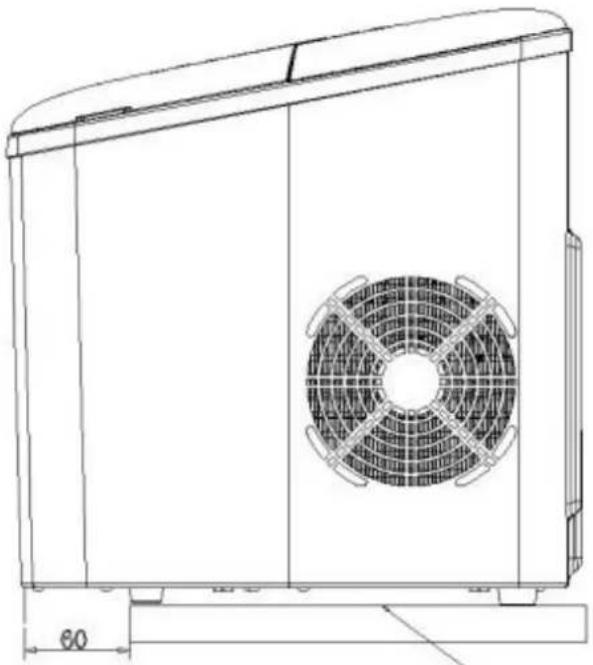

3. Spostare l'apparecchio in un punto a 60 mm dal tavolo di lavoro e aprire il tappo di scarico per scaricare l'acqua in eccesso (vedere Fig.4, Fig.5 e Fig.6).
4. Rimuovere il cestello del ghiaccio.
5. Pulire l'interno della macchina del ghiaccio con un panno morbido immersa in acqua calda e aceto, quindi sciacquare con acqua pulita e quindi scaricare tutta l'acqua.
6. Sostituire bene il tappo di scarico in posizione. Lavare il cestello del ghiaccio e la paletta con acqua calda e sapone. Risciacquare e asciugare
7. Pulire l'esterno della macchina del ghiaccio con un panno morbido inumidito. Utilizzare un detergente per piatti delicato, se necessario.

NOTA:

1) Non utilizzare solventi organici, acqua bollita, detergenti, acidi forti e alcali forti ecc. per la pulizia.
2) Non pulire l'evaporatore.
8. Svuotare il serbatoio dell'acqua e asciugarlo per la conservazione se la macchina del ghiaccio non viene utilizzata per un lungo periodo.

(Fig.4)
Superficie lavorativa

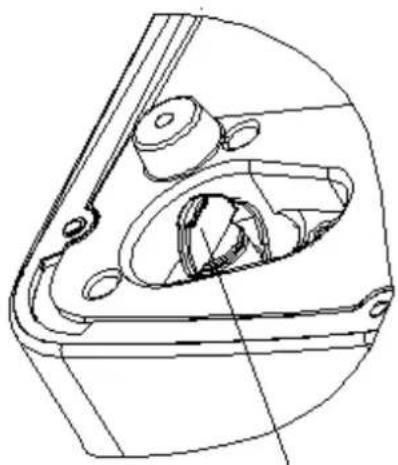

Tappo di scarico
(Fig.5)

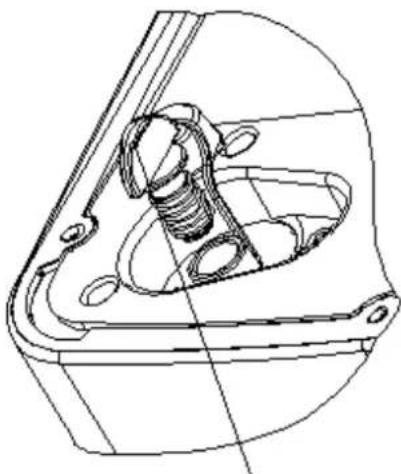

Tappo di scarico
(Fig.6)

RISOLUZIONE DEI PROBLEMI

Problema	Possibile causa	Soluzione
L'indicatore “ADD WATER” si accende	1. Basso livello dell'acqua o mancanza di acqua2. Lo schermo dell'acqua sul fondo del serbatoio dell'acqua è bloccato.3. Malfunzionamento della pompa.	1.Interrompere la produzione di ghiaccio, riempire con l'acqua e quindi premere il tasto “ON / OFF” per riavviare il ciclo di produzione del ghiaccio.2. Pulire l'apparecchio.3. Portarlo al dipartimento autorizzato per la riparazione.
“ICE FULL” indicatore si illumina	1. Il cestello del ghiaccio è pieno e la luce infrarossa è bloccata dal ghiaccio.2. Il diodo a infrarossi a emissione di luce e il diodo a ricezione di luce non funzionano	1. Togliere il ghiaccio dal cestello di ghiaccio2a. Pulire gli oggetti estranei sul diodo a emissione di luce a infrarossi e sul diodo a ricezione di luce e riavviare la macchina del ghiaccio.2b. Contattare l'assistenza clienti se il diodo a infrarossi a emissione di luce e il diodo a ricezione di luce non riescono ancora a funzionare dopo aver pulito gli oggetti estranei su di essi e aver riavviato la macchina del ghiaccio.
I cubetti di ghiaccio sono attaccati tra loro.	Produzione del ghiaccio richiede troppo tempo.	Smettere con la produzione del ghiaccio e riavviare il ciclo di produzione del ghiaccio dopo che il ghiaccio si è sciolto.
	L'acqua nel serbatoio dell'acqua ha una temperatura troppo bassa.	Riempire il serbatoio dell'acqua con temperatura dell'acqua compresa 8 °C e 25 °C.
Il ciclo di produzione del ghiaccio funziona regolarmente ma non viene prodotto ghiaccio.	La temperatura ambiente o dell'acqua è troppo alta.	Avviare il ciclo di produzione del ghiaccio in un ambiente con una temperatura inferiore a 32 °C e riempire il serbatoio dell'acqua con acqua fredda.
	Perdite nel sistema di refrigerazione	Chiamare il servizio clienti
	Blocchi del sistema di refrigerazione	Chiamare il servizio clienti
Poor ice-making result	1. Scarsa dissipazione del calore.2. La temperatura dell'acqua è troppo alta.3. La temperatura ambiente è troppo alta.	1. Lasciare uno spazio di 6 pollici su tutti i lati della macchina del ghiaccio per una corretta ventilazione.2. Riempire il serbatoio dell'acqua con temperatura dell'acqua compresa tra 8 °C e 28 °C.3. Usare la macchina del ghiaccio in un ambiente con una temperatura ambiente compresa tra 10 °C e 32 °C.

CARATTERISTICHE TECNICHE

Modello: EM2100

Classe climatica: ST/SN/N/T

Classe: I

Tensione : 220-240V/50Hz

Potenza: 120W

Liquido Refrigerante /Quantità: R600a/23g

Agente schiumante: C_5H_10

Peso neto: 8.3Kg

Alloggiamento: PP

Dimensioni (LxIxH): 310*230*325mm

SMALTIMENTO CORRETTO DEL PRODOTTO

Puoi aiutare a proteggere l'ambiente!

Ricordarsi di rispettare le normative locali: consegnare le apparecchiature elettriche non funzionanti a un centro di smaltimento rifiuti appropriato.
