EM-2100 - Sin categoría VOX - Manual de uso y guía de instrucciones gratis

Tipo de producto	Máquina de hielo
Marca	VOX
Modelo	EM-2100
Dimensiones (P x A x A)	310 x 230 x 325 mm
Peso neto	8.3 kg
Fuente de alimentación	220-240 V / 50 Hz
Potencia nominal	120 W
Refrigerante / Cantidad	R600a / 23 g
Agente espumante	C5H10
Clima aplicable	ST/SN/N/T
Clase	I
Tiempo de ciclo de fabricación de hielo	Aprox. 7-15 minutos
Indicador de hielo lleno	Sí, parada automática cuando la cesta está llena
Indicador de nivel de agua	Sí, luz de AÑADIR AGUA
Capacidad del depósito de agua	No especificado, llenar por debajo de la marca MAX
Panel de control	Tecla de ENCENDIDO/APAGADO con indicador, indicador de HIELO
Frecuencia de limpieza	Recomendado una vez por semana
Características de seguridad	Enchufe de conexión a tierra, apagado automático, advertencias de seguridad para niños
Material (Carcasa)	PP (Polipropileno)
Accesorios incluidos	Cesta de hielo, pala de hielo, asa

Preguntas frecuentes - EM-2100 VOX

¿Por qué está encendido el indicador de AÑADIR AGUA?

El nivel de agua es demasiado bajo o el depósito está vacío. Detenga la máquina de hielo, rellene con agua (no por encima de la marca MAX) y presione ENCENDIDO/APAGADO para reiniciar. Si la luz permanece, la pantalla de agua en la parte inferior puede estar obstruida o la bomba puede estar funcionando mal. Limpie la pantalla o contacte al servicio técnico.

¿Qué significa el indicador de HIELO LLENO?

Significa que la cesta de hielo está llena y los sensores infrarrojos detectan obstrucción. Retire un poco de hielo de la cesta. Después de unos 7,5 segundos, la máquina de hielo se reanudará automáticamente. Si la luz permanece encendida, limpie los sensores y reinicie.

¿Cuánto tiempo se tarda en hacer hielo?

Un ciclo típico dura de 7 a 15 minutos, dependiendo de la temperatura ambiente y la temperatura del agua. Para obtener mejores resultados, mantenga la temperatura del agua entre 8°C y 25°C y la temperatura ambiente entre 10°C y 32°C.

¿Por qué se pega el hielo?

Si el ciclo de fabricación de hielo tarda demasiado (por ejemplo, debido a una temperatura ambiente alta o una temperatura del agua baja), los cubos pueden agruparse. Detenga el ciclo, deje que el hielo se derrita y reinicie con agua más fría (8–25°C) y ventilación adecuada.

No se produce hielo aunque el ciclo parezca normal.

Verifique si la temperatura ambiente es superior a 32°C o la temperatura del agua es demasiado alta. Use agua fría y coloque la máquina de hielo en un área más fresca (por debajo de 32°C). Si aún no funciona, puede haber una fuga de refrigerante u obstrucción; contacte al servicio al cliente.

¿Cómo limpio la máquina de hielo?

Desenchufe y deje que se caliente. Drene el agua residual abriendo el tapón de drenaje. Limpie el interior con un paño suave empapado en agua tibia y vinagre, enjuague y drene. Lave la cesta de hielo y la pala con agua tibia y jabón. Limpie el exterior con un paño húmedo. No use solventes ni limpie el evaporador.

¿Puedo usar un cable de extensión?

Evite usar cables de extensión ya que pueden sobrecalentarse. Si es necesario, use un cable de extensión con conexión a tierra con una clasificación igual o superior a la del aparato (120W). Colóquelo de forma segura para evitar tropiezos.

¿Qué debo hacer si la máquina de hielo no está nivelada?

Coloque la máquina de hielo sobre una superficie estable y nivelada. El ángulo de inclinación no debe exceder los 45° durante el transporte o uso. Si se ha inclinado, déjela reposar durante 2 horas antes de enchufarla para permitir que los fluidos del compresor se asienten.

¿Con qué frecuencia debo cambiar el agua?

Reemplace el agua del depósito cada semana. Si la máquina de hielo no se usa durante mucho tiempo, vacíe y seque el depósito de agua para evitar el crecimiento bacteriano.

¿Es segura la máquina de hielo para niños?

Los niños de 8 años o más pueden usar el aparato bajo supervisión. No permita que los niños jueguen con la unidad. La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión. Mantenga el cable de alimentación fuera del alcance.

MANUAL DE USUARIO EM-2100 VOX

MANUAL DE USUARIO FABRICADOR DE HIELO

MANUAL DO USUÁRIO MÁQUINA DE GELO

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Para reducir el riesgo de incendio, explosión, descarga eléctrica o lesiones al usar su máquina de hielo, siga estas importantes instrucciones de seguridad:

1. Antes de usar, verifique si la tensión de alimentación corresponde a la que se muestra en la placa de identificación del aparato.
2. No quite ninguna etiqueta de seguridad, advertencia o información del producto de su fábrica de hielo.
3. Enchufe el fabricador de hielo en una toma de corriente exclusiva con conexión a tierra. Ningún otro aparato debe enchufarse a la toma de corriente. Asegúrese de que el enchufe esté completamente insertado en el receptáculo.
4. Este aparato debe estar conectado a tierra. Tiene un cable de alimentación con un enchufe a tierra. El enchufe debe estar enchufado a un tomacorriente que esté correctamente instalado y conectado a tierra.
5. Evite el uso de un cable de extensión porque puede sobrecalentarse y provocar un riesgo de incendio. Sin embargo, si es necesario usar un cable de extensión:

1) Use solo un cable de extensión con enchufe a tierra.
2) La clasificación marcada de un cable de extensión debe ser igual o mayor que la clasificación de este aparato.
3) Debe colocarse de manera que no cuelgue sobre el mostrador o la mesa donde los niños puedan jalarlo intencionalmente.
6. No opere el electrodoméstico con un cable o enchufe dañado o después de que el electrodoméstico no funcione correctamente o se haya dañado de alguna manera.
Devuelva el aparato al centro de servicio autorizado más cercano para su prueba, reparación o ajuste.
7. Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o su agente de servicio o por una persona calificada de manera similar para evitar cualquier peligro.

1. Para los aparatos que usan gases de soplado de aislamiento inflamable, las instrucciones deben incluir información sobre la eliminación del aparato.
2. No permita que el cable cuelgue del borde de una mesa o mostrador.
3. No lo coloque sobre o cerca de un quemador de gas o eléctrico caliente, o en un horno caliente.
4. Coloque el cable de alimentación de manera que los niños no puedan tirar de él o pueda causar un peligro de tropiezo.
5. Coloque el cable de alimentación no está en contacto con superficies calientes.
6. El uso de accesorios no recomendados o vendidos por el fabricante puede causar incendios, descargas eléctricas o lesiones.
7. No toque el evaporador cuando use la fábrica de hielo o haga hielo para evitar sufrir congelación.
8. No sumerja ninguna parte del aparato en agua.
9. Para desconectar, coloque cualquier control en "APAGADO", luego retire el enchufe de la toma de corriente.
10. No enchufe ni desenchufe el aparato con las manos mojadas.
11. Desenchufe el aparato antes de limpiarlo, conservarlo y cuando no esté en uso.
12. No lo use con agua que sea microbiológicamente insegura o de calidad desconocida.
13. No limpie el aparato con líquidos inflamables. Los vapores pueden crear un peligro de incendio o explosión.
14. No vuelque el fabricador de hielo. Si la máquina de hielo se vuelca accidentalmente, haga que permanezca en reposo durante 2 horas antes de volver a encenderla.
15. Si trae la máquina de hielo desde el exterior durante el invierno, no la use por algunas horas, deje que la unidad se caliente a temperatura ambiente antes de operarla.
16. Nunca coloque artículos inflamables, explosivos y corrosivos en la máquina de hielo.
17. Nunca use el fabricador de hielo cuando haya una fuga de gas inflamable.
18. Nunca almacene o use gas y otros artículos inflamables cerca de la fábrica de hielo para evitar incendios.
19. Desenchufe la fábrica de hielo antes de moverla para evitar dañar el sistema de refrigeración.

20. No intente desarmar, reparar, modificar o reemplazar ninguna parte de su producto.

21. Los niños no necesitan jugar con el aparato.

22. Este aparato puede ser utilizado por niños de 8 años en adelante y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento solo si se les ha dado supervisión o instrucciones sobre el uso del aparato de manera segura y entender los peligros involucrados

23. Los niños no deben realizar la limpieza y el mantenimiento sin supervisión.

24. Es necesaria una supervisión estricta cuando cualquier electrodoméstico es usado por niños o cerca de ellos.

25. No deje el aparato desatendido mientras esté en uso.

26. No lo use al aire libre.

27. No utilice el aparato para ningún otro propósito que no sea el uso previsto.

28. Deseche el fabricador de hielo de acuerdo con los reguladores locales con respecto a la eliminación del aparato, ya que utiliza gases y refrigerantes inflamables.

29. ADVERTENCIA: Llene solo con agua potable.

30. ADVERTENCIA: Mantenga las aberturas de ventilación en el gabinete del electrodoméstico o en la estructura incorporada sin obstrucciones.

31. ADVERTENCIA: No utilice dispositivos mecánicos u otros medios para acelerar el proceso de descongelación, que no sean los recomendados por el fabricante.

32. ADVERTENCIA: No dañe el circuito refrigerante.

33. ADVERTENCIA: No use aparatos eléctricos dentro de los compartimientos de almacenamiento de alimentos del aparato, a menos que sean del tipo recomendado por el fabricante.

34. No almacene sustancias explosivas como latas de aerosol con un propulsor inflamable en este aparato.

35. Advertencia: Riesgo de incendio / materiales inflamables.

36. ADVERTENCIA: Al colocar el aparato, asegúrese de que el cable de alimentación no quede atrapado o dañado.

37. ADVERTENCIA: No ubique múltiples tomas de corriente portátil.

38. Este aparato está diseñado para ser utilizado en condiciones domésticas y similares, tales como:

- áreas de cocina del personal en tiendas, oficinas y otros entornos de trabajo; - casas rurales;

• Hoteles, moteles y entornos similares;
• Otro alojamiento tipo Bed and Breakfast.
• Catering y aplicaciones similares no minoristas.
• Guarde estas instrucciones.

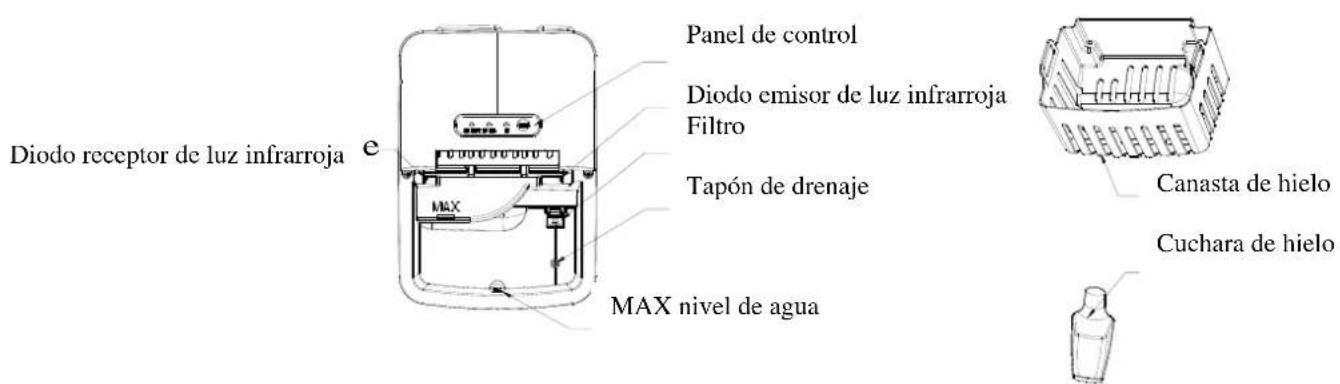

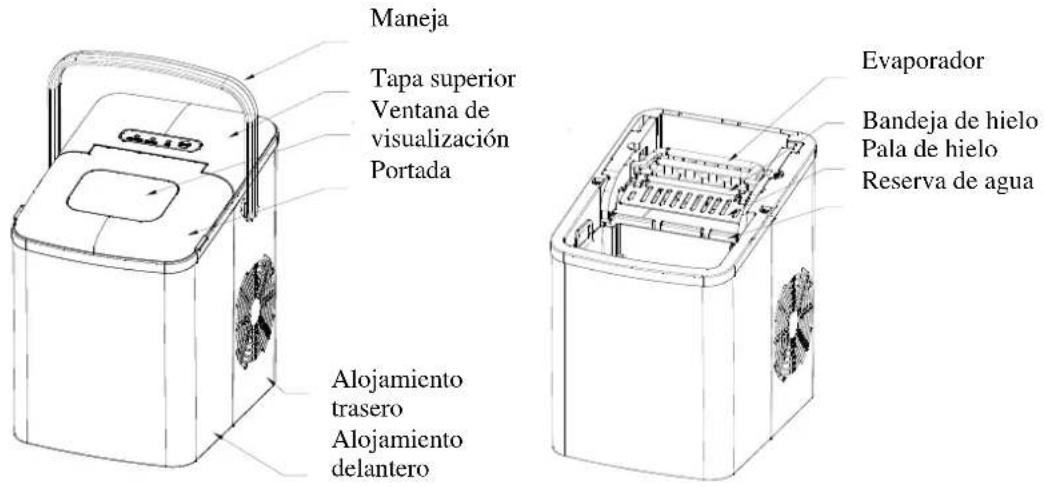

CONOZCA SU FABRICADOR DE HIELO

Llave (con el indicador)	Función
ON/OFF	Arranque o pare el aparato;Pulsación larga para limpiar ;
HIELO	Modo de espera: el indicador "ICE" parpadea;Condición de limpieza: el indicador "ICE" parpadea en el modo más rápido ;Condiciones de trabajo: el indicador "ICE" se ilumina de forma continua.
HIELO COMPLETO	“HIELO COMPLETO” indicador se ilumina cuando la canasta de hielo está llena.
AGREGAR AGUA	“AGREGAR AGUA” indicador se ilumina cuando el tanque de agua carece de agua.

ANTES DEL PRIMER USO

1. Desembale el aparato, luego verifique y asegúrese de que todos los accesorios, incluyendo la canasta de hielo y la cuchara para hielo, etc. estén completos. Póngase en contacto con el departamento de servicio al cliente si faltan algunos accesorios.

2. Siga la operación que se detalla a continuación para instalar el mango bien en su posición.

1) Sujete ambos lados del mango que se muestra en flechas con las manos y jálelos hacia afuera (vea la Fig. 1).
2) Haga que la manija se alinee con los orificios de la carcasa y suelte las manos, luego inserte la manija en los orificios de la carcasa (consulte la Fig.2).
3) Tire y haga que el mango esté en posición vertical, y luego jale ambos lados del mango hacia afuera siguiendo la operación del Paso 1). Verifique y asegúrese de que la manija esté bien posicionada en los orificios de la carcasa.
4) Sostenga el centro del mango y levántelo hacia arriba (consulte la Fig. 3), verifique y asegúrese de que no se encuentre ninguna condición anormal.

1. Asegúrese de que el fabricador de hielo esté nivelada y sobre una mesa o plataforma estable para evitar un mal funcionamiento.

2. El ángulo de inclinación del gabinete de la máquina de hielo no debe exceder los 45° durante el transporte o uso. No ponga el fabricador de hielo al revés ya que podría hacer que el compresor o el sistema de refrigeración funcionen incorrectamente. Espere a que los fluidos en el compresor se asienten después de mover o transportar la fábrica de hielo. Antes de usar la fábrica de hielo por primera vez, espere 2 horas después de que la unidad se haya nivelada y colocada en un lugar adecuado.

3. El aparato debe colocarse en una superficie seca y nivelada con suficiente ventilación, lejos de fuentes de calor como hornos, calentadores y gases corrosivos. Deje un espacio libre de aproximadamente 15 cm (6 pulgadas) en todos los lados de la fábrica de hielo para una ventilación adecuada.

4. No llene el depósito de agua con agua caliente. Esto puede dañar el fabricador de hielo.

Es mejor llenar el depósito de agua con agua a temperatura ambiente o inferior.

1. No utilice el aparato en un ambiente demasiado frío (inferior a 5 °C).
2. Limpie el aparato antes de usarlo siguiendo las instrucciones "LIMPIEZA Y MANTENIMIENTO".

USO DE SU FABRICADOR DE HIELO

1. Asegúrese de que el tapón de drenaje en la parte inferior del depósito de agua esté bien cerrado.
2. Enchufe la fábrica de hielo en la toma de corriente de la pared, el indicador "ICE" parpadeará.

NOTA: Deje que el fabricador de hielo descanse durante 30 minutos antes de enchufarla si se ha movido.

1. Abra la tapa superior y retire la canasta de hielo.
2. Llene el depósito de agua con agua potable.

NOTA: No llene por encima de la marca de nivel de agua MÁX.

1. Vuelva a colocar la canasta de hielo y cierre la tapa superior.
2. Presione la tecla "ON / OFF" y el indicador "ICE" se encenderá de manera continua.
3. El ciclo de fabricación de hielo durará aproximadamente 7-15 minutos, dependiendo de la temperatura ambiente y la temperatura del agua.
4. El ciclo de fabricación de hielo comienza con el bombeo de agua en la bandeja de hielo situada debajo del evaporador. Durante los siguientes 7-15 minutos se forma hielo en el evaporador. Una vez que esto se haya completado, la bandeja de hielo se inclinará hacia atrás y el agua restante en la bandeja de hielo se drenará nuevamente dentro del depósito de agua. Los cubitos de hielo se dejan caer del evaporador y la pala los empuja hacia la canasta de hielo. La bandeja de hielo volverá automáticamente a su posición debajo del evaporador y comenzará el siguiente ciclo.

5. El indicador “ICE FULL” se iluminará cuando la canasta de hielo esté llena y luego la fábrica de hielo detendrá el ciclo de fabricación de hielo automáticamente. Retire suavemente el hielo de la canasta de hielo con la cuchara para hielo. Aproximadamente
   7,5 segundos después, la fábrica de hielo reiniciará su función de fabricación de hielo automáticamente.

6. El indicador "AGREGAR AGUA" se encenderá cuando el depósito de agua no tenga agua y el ciclo de fabricación de hielo se detendrá automáticamente. Si es así, retire la canasta de hielo y agregue agua al depósito de agua y luego presione la tecla "ON / OFF" nuevamente para reiniciar el ciclo de fabricación de hielo. El dispositivo comenzará a funcionar automáticamente después de unos 20 minutos si el operador olvida reiniciar el dispositivo después de volver a llenarlo.

7. Cuando obtenga la cantidad deseada de hielo, detenga el ciclo de fabricación de hielo presionando la tecla “ENCENDIDO / APAGADO” y desconecte la unidad de la toma de corriente.
8. Abra la tapa superior y transfiera el hielo a un congelador.
9. Permita que la fábrica de hielo alcance la temperatura ambiente.
10. Sugiera reemplazar el agua cada semana. Vacíe el depósito de agua si el fabricador de hielo no se utiliza durante mucho tiempo.

LIMPIEZA Y MANTENIMIENTO

Para mantener su sabor de hielo fresco y su máquina de hielo luciendo excelente, recomendamos limpiar su máquina de hielo una vez por semana.

1. Detenga el ciclo de fabricación de hielo presionando la tecla “ENCENDIDO / APAGADO”, desenchufe la fábrica de hielo de la toma de corriente y permita que se caliente a temperatura ambiente.
2. Si encuentra agua residual en la bandeja de hielo, empuje suavemente la bandeja de hielo hacia atrás para que toda el agua drene en el depósito de agua.
3. Mueva el aparato hacia adelante a un lugar a 60 mm de la mesa de trabajo y abra el tapón de drenaje para drenar el exceso de agua (ver Fig.4, Fig.5 y Fig.6).
4. Retire la canasta de hielo.
5. Limpie el interior de la fábrica de hielo con un paño suave humedecido con agua tibia y vinagre, enjuague con agua limpia y luego drene toda el agua.
6. Vuelva a colocar el tapón de drenaje en su lugar. Lave la canasta de hielo y la cuchara de hielo con agua jabonosa tibia. Enjuague y seque.
7. Limpie el exterior de la fábrica de hielo con un paño suave y húmedo. Use un jabón suave para lavar platos, si es necesario.

NOTA:

1) No utilice solventes orgánicos, agua hervida, detergente, ácido fuerte y álcali fuerte, etc. para la limpieza.
2) No limpie el evaporador.
8. Vacíe el depósito de agua y séquelo para almacenarlo si la máquina de hielo no se usa durante mucho tiempo.

Mesa de trabajo

(Fig.4)

Tapón de drenaje

Tapón de drenaje

( Fig.5 )

(Fig.6)

SOLUCIÓN DE PROBLEMAS

Problema	Posibles causas	Solución
El indicador "AGREGAR AGUA" se enciende	1. Bajo nivel de agua o falta de agua.2. La pantalla de agua en el fondo del depósito de agua está bloqueada.3. Mal funcionamiento de la bomba.	1. Deje de hacer hielo, vuelva a llenar de agua y luego presione la tecla "ON / OFF" para reiniciar el ciclo de fabricación de hielo.2. Limpie.3. Envíelo al servicio autorizado para su reparación.
El indicador "ICE FULL" se ilumina	1. La canasta de hielo está llena y la luz infrarroja está bloqueada por el hielo.2. El diodo emisor de luz infrarroja y el diodo receptor de luz no funcionan.	1. Retire el hielo de la canasta de hielo.2a. Limpie los objetos desconocidos en el diodo emisor de luz infrarroja y el diodo receptor de luz y reinicie la fábrica de hielo.2b. Llame al Servicio al cliente si el diodo emisor de luz infrarroja y el diodo receptor de luz aún no pueden funcionar después de limpiar objetos desconocidos y reinicie la fábrica de hielo.
El hielo se junta	Hacer hielo lleva demasiado tiempo.	Deje de hacer hielo y reinicie el ciclo de fabricación de hielo después de que el hielo se derrita.
	El agua en el depósito de agua está a una temperatura demasiado baja..	Llene el depósito de agua con rangos de agua entre 8 °C y 25 °C.
El ciclo de fabricación de hielo parece normal pero no se produce hielo.	La temperatura ambiente o la temperatura del agua son demasiado altas.	Inicie el ciclo de fabricación de hielo en el entorno con una temperatura ambiente inferior a 32 °C y llene el depósito de agua con agua fría.
	El sistema de refrigeración tiene fugas.	Lláme al Servicio al cliente.
	Bloques del sistema de refrigeración.	Lláme al Servicio al cliente.
Mal resultado de fabricación de hielo	1.1. Mala disipación de calor.2.2. La temperatura del agua es demasiado alta.3.3. La temperatura ambiente es demasiado alta.	1. Deje un espacio libre de 6 pulgadas en todos los lados de la fábrica de hielo para una ventilación adecuada.2. Llene el depósito de agua con rangos de agua entre 8 28 y 28 °C.3. Opere la fabricación de hielo en un ambiente con una temperatura ambiente entre 10 32 y 32 °C.

PARÁMETROS TÉCNICOS

Modelo: EM2100

Clima aplicable: ST/SN/N/T

Clase: I

Fuente de alimentación: 220-240V/50Hz

Potencia nominal: 120W

Refrigerante / Cantidad de refrigerante: R600a/23g

Agente espumante: C_5H_10

Neto peso: 8.3Kg

Alojamiento: PP

Tamaño de la unidad (D x W x H) : 310*230*325mm

MEDIO AMBIENTE ELIMINACIÓN

¡Puede ayudar a proteger el medio ambiente!

Recuerde respetar las normativas locales: entregue los cables eléctricos que no funcionan

equipo a un centro de eliminación de residuos apropiado.
