MANUALE UTENTE EBC 1040 RYOBI

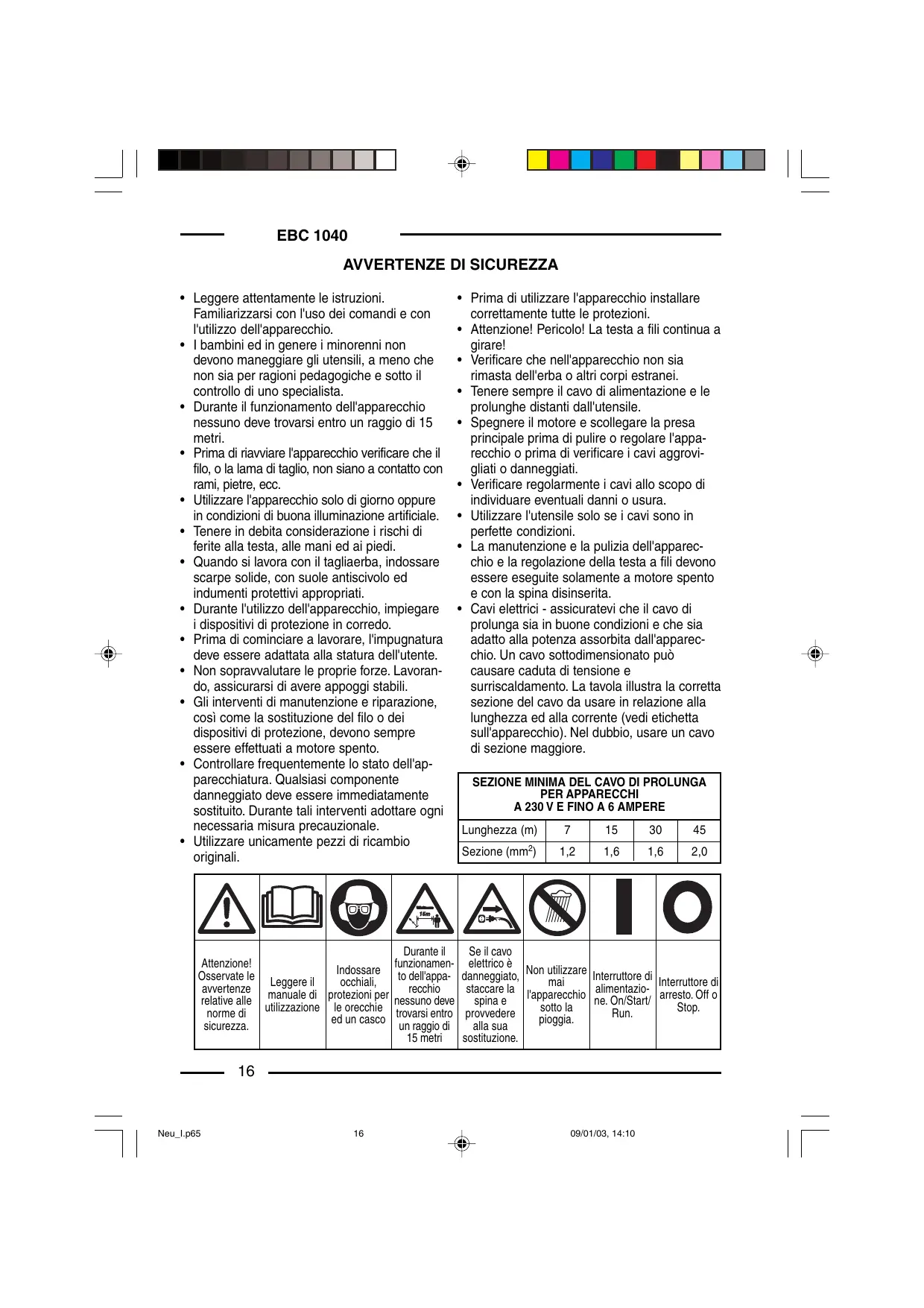

• Leggere attentamente le istruzioni. Familiarizzarsi con l'uso dei comandi e con l'utilizzo dell'apparecchio.
• I bambini ed in genere i minorenni non devono maneggiare gli utensili, a meno che non sia per ragioni pedagogiche e quello il controlledo di uno specialista.
• Durante il funzionamento dell'apparecchio nessuno deve trovarsi entro un raggio di 15 metri.
• Prima di riavviare l'apparecchio verificare che il filo, o la lama di taglio, non siano aicontatto con rami, pietre, ecc.
  Utilizzare l'apparecchio solo di giorno oppure in condizioni di buona illuminazione artificiale.
• Tenere in debita considerazione i rischi di ferite alla testa, alle mani ed ai piedi.
• Quando si lavora con il tagliaerba, indossare scarpe solide, con suole antiscivolo ed indumenti protettivi appropriati.
• Durante l'utilizzo dell'apparecchio, impiegare i dispositivi di protezione in corredo.
• Prima di cominciare a lavorare, l'impugnatura deve essere adattata alla statura dell'utente.
• Non sopravolutare le proprie forze. Lavorando, assicurarsi di averere appoggi stabili.
  Gli interventi di manutenzione e riparazione,
  cosi come la sostituzione del filo o dei
  dispositivi di protezione, devono sempre
  essere effettuali a motore spento.
• Controllare frequentlymente lo stato dell'apparecchiatura. Qualsiasi componente danneggiato delve essere immeditatamente sostituito. Durante tali interventi adottare agli necessaria misura precauzionale.

• Utilizzare unicamente pezioni di ricambio originali.

• Prima di utilizzato l'apparecchio installare correttamente tutte le protezioni.

• Attenzione! Pericolo! La testa a fili continua a girare!
• Verificare che nell'apparecchio non sia rimasta dell'erba o altri corpi estranei.
• Tenere sempre il cavo di alimentazione e le prolonghe distanti dall'utensile.
• Spagnere il motore e scollegare la presa principale prima di pulire o regolare l'apparecchio o prima di verificare i cavi aggrovigliati o danneggiati.
• Verificare regolarmente i cavi allo scopo di individuare eventuali danni o usura.
  Utilizzare l'utensile solo se i cavi sono in perfette condizioni.
• La manutenzione e la pulizia dell'apparecchio e la regolazione della testa a fili devono essere eseguite solamente a motore spento e con la spina disinserita.
• Cavi elettrici - assicuratevi che il cavo di prolunga sia in buone condizioni e che sia adatto alla potenza assorbita dall'apparecchio. Un cavo sottodimensionato cui causare caduta di tensione e surriscaldamento. La tavola illustra la corretta sezione del cavo da usare in relazione alla lunghezza ed alla corrente (vedi etichetta sull'apparecchio). Nel dubbio, usare un cavo di sezione maggiore.

SEZIONE MINIMA DEL CAVO DI PROLUNGA PER APPARECCHI A 230 V E FINO A 6 AMPERE

Lunghezza (m)	7	15	30	45
Sezione (mm2)	1,2	1,6	1,6	2,0

!	!	!	!	!	!	!
Attenzione! Osservate le avventenze relative alle norme di sicurezza.	Leggere il manuale di utilizzazione	Indossare occhiali, protezioni per le orecchie ed un casco	Durante il funzionamen- to dell'appa- recchio nessuno deve trovarsi entro un raggio di 15 metri	Se il cavo elettrico è danneggiato, staccare la spina e provedere alla sua sostituzione.	Non utilizzato mai l'apparechio sotto la pioggia.	Interruttore di alimentazio- ne. On/Start/ Run.	Interruttore di arresto. Off o Stop.

ITALIANO

ISTRUZIONI DI MONTAGGIO

IMPUGNATURA A "D"

1. Far scivolare l'impugnatura a "D" lungo l'asta (Fig. 1).
2. Montare e serrare la vite, la rosetta ed il dato a galletto.

ASSEMBLAGGIO PROTEZIONE

1. Assemblare la protezione come migliorato in fig.4.
2. Montare la lama tagliafilo come indicato in fig.4.

PROTEZIONE

1. Posizione la protezione sul raccordo di accoppiamento orientata verso il motore come indicato in fig.5.

2. Fissare la protezione mediante l'apposto fermo fig.5.

3. Per il impedire la rotazione della protezione usare la vite come indicato in fig.5.

MONTAGGIO DELLA LAMA DI TAGLIO

1. Per il motaggio della lama di taglio procedere come indicate in fig.2.

MONTAGGIO DELLATESTA CON FILO IN NYLON

1. Per il motaggio della testa con filo in nylon procedere come indicate in fig.3.

ISTRUZIONI D'USO

COLLEGAMENTO DELLA PROLUNGA

Al fine di evitare la sconnessione intempestiva della prolunga con il cavo di alimentazione, utilizzare il fissacavo (Fig. 18). A tale scopo, si possonoancheannodarela prolunga e il cavo.

AVVIO / ARRESTO

1. Per avviare l'apparecchio premere l'interrut-tore di lavoro e per arrestarlo, rilasciarlo.

COMETENEREILTAGLIAERBA

1. Tenere il tagliaerba come indicato in fig.6

REGISTRAZIONE DELLA LUNGHEZZA DEL FILO DI TAGLIO

Il tagliaerba è munito di un dispositivo "Bump Head", che consente di svolgere il filo di taglio sulla fermare il motore.

1. Quando il filo comincia ad essere corto, battere la testa di taglio sul terreno nudo o su un suo douro facendo funzionare l'apparecchio a grande velocità. Rifare la stessa operazione agli volta che risulta necessario (Fig. 7).

TOSATURE DIFFICILI

Per tagliare tutte la vegetazione presente attorno ad alberi, pali, recinzioni, ecc..., inclinare l'apparecchio secondo un angolo di 30^ (Fig. 8).

BORDI

Per quello tipo di operazione, lasciare che sia l'estremità del filo ad eseguire la tosatura.

TOSATURA DEI BORDI (Fig. 9)

1. La testa di taglio dovra trovarsi parallela al suolo.
2. NON FORZARE SULL' APPARECCHIO.
3. Per effettuare una tosatura migliorie, allontanare l'erba tagliata e lavorare nella zona alla vostra sinistra.
4. Spostare lentamente il tagliaerba all'interno ed all'esterno dell'area da tosare con un movimento oscillante in avanti ed indietro e da sinistra a destra. Per una tosatura migliorare, lavorare ad una velocità elevata.
5. Tosare solo quando l'erba ed il prato

EBC 1040

sono asciutti.

1. La durata del filo di taglio, dipende alla tecnica di tosatura impiegata, da ciò che si taglia e dalle aree su cui viene effettuata la tosatura. La rottura del filo può essere prodotta:

2. da oggetti che si agganciano al filo;

3. da normale usura del filo;
4. dal tentativo di tagliare degli steli troppo grossi;
5. da uno chocol contro un muro o una recinzione.

INTERVENTI DI MANUTENZIONE / RIPARAZIONE

MONTAGGIO DI UN NUovo FILO DI TAGLIO

Il filo di taglio può essere sostituito in due modi differenti: arrotolando un nuovo filo sulla bobina essere的进步, installando una nuova bobina completa.

Utilizzazione della bobina esistente

Perutilizzareuna bobinaesistente sideve:

1. Verificare il tipo di filo da impiegare.
2. Smontare la bobina interna e la molla.
3. Arrotolare il nuovo filo di taglio sulla bobina.
4. Rimontare la bobina interna e la molla.

Filodi taglio dautilizzare

Usare una bobina con doppio filo di taglio da:

2,00 mm (1000 W) EBC 1040

Smontaggio della bobina esistente

1. Svitare in senso orario il pomolo di bloccaggio della bobina (fig.10).
2. Smontare la bobina interna (Fig. 11).
3. Pulire l'interno della bobina per mezzo di uno straccio pulito (Fig. 12).
4. Verificare il grado di usura dei denti (Fig. 13). Se necessario sostituire le bobine.

Arrotolamento del filo

1. Inserire le estremità del filo nuovo nei fori della bobina interna (Fig. 14).

2. Fare un'asola in modo da ottenere due spezzoni di parl lunghezza prima di insere il filo nei fori della bobina.

3. Arrotolare il filo attorno alla bobina disponendo le spire nel sensoindicato, in modo regoolare ed a stretto contatto reciproco (Fig. 15).

4. Mettere le estremità del filo nell'intaglio (Fig. 16).

Rimontaggio della bobina

1. Inserire le estremità del filo nell'occhiello della bobina (Fig. 17).
2. Afferrare le estremita e tirare decisamente per estrarre il filo dall'intaglio della bobina.
3. Riavvitare in senso antiorario il pomolo di bloccaggio della bobina (fig. 10).

La sostituzione del filo può dirsi conclusa.

Montaggio di una nuova bobina

1. Procedere come per la bobina esistente per quanto concerne:

2. Filo di taglio da impiegare;

3. Smontaggio della bobina esistente;
   Rimontaggio della bobina.

PULIZIA / RIMESSAGGIO

1. Non ostruire i filtri dell'aria.
2. Non utilizzato dei detergenti potenti né sui rivestimenti plastici né sull'impugnatura.
3. L'umidità può provocare dei cortocircuiti. Asciuagare bene l'apparecchio con uno straccio morbido.
4. Pulire accuratamente l'apparecchio prima del rimessaggio. Metterlo sul suo supporto che delve essere disporto in luogo secco ed aerato, fuori alla portata dei bambini.

ITALIANO

CARATTERISTIC TECHNICHE

MODELLO	EBC 1040
Motore
Motore	Elettrico
Regime nominale	7500 - 8500 g/m
Avviamamento	Interruttore di lavoro
Albero motore	6,2 mm
Testa di taglio	Con avanzamento filo
Livello di vibrazione	tipolo "Bump Head"
Livello di pressione del suono (senza carica)	3,65 m/s2(1000 W)
Livello di potenza sonora misurata (senza carica)	LPAm = 76 dB (A) (1000 W)
Livello di potenza sonora garantita (senza carica)	LWA = 94,8 dB (A) (1000 W)
	LWA = 96 dB (A) (1000 W)
Diametro di taglio	400 mm (1000 W)
Peso	5,5 Kg (1000 W)
Diametro del filo di taglio	2,0 mm (1000 W)

DIAGNOSTICA

INCONVENIENTE	CAUSA	INTERVENTO
Il motore non si avvia	1. Il motore si ferma / non parte	1. Controllare che il cavo di alimentazione sia collegato in rete
	2. Testa di taglio intasata	2. Spagnere il motore e pulire la testa di taglio
La testa di taglio non gira quando viene azionato l'interruttore di lavoro	1. Albero flessibile rotto	1. Contattare il distributore autorizzato in zona
	2. Albero flessibile montato erroneamente	2. Contattare il distributore autorizzato in zona
Il filo della testa non si svolge	1. Non c'è più filo nella testa	1. Rimontare del filo
	2. Bobina interna bloccata	2. Sostituire la bobina
	3. Testa incrostata	3. Pulire entrambé le bobine e rocchetto
	4. Denti usurati o con sbavature	4. Sostituire entrambé le bobine e rocchetto
	5. Fili incollati	5. Smontare la testa, eliminare la parte incollata e riavolgere il filo
	6. Filo rimasto attorcigliato all'atto della sostituzione	6. Smontare e riavolgere
	7. Non c'è abbastanza filo all'esterno	7. Premere sul pulsante di sbloccaggio del filo e tirare il filo sono a farne fuoriuscire nella testa di taglio uno spezzzone di 102 mm

Leindicazioni,le illustrazioni e le caratteristiche tecniche contente nel seguente manuale si basano sulle informazioni disponibili nel momento in cui viene stampato. Il fabbricante si riserva il diritto di apportare modifiche al prodotto in qualsiamenti e nella preavviso.

EBC 1040

ADVERTENCIAS

Enrollamento del hilo

DICHIARAZIONE DI CONFORMITA

Dichiariamo, assumendo la piena responsabilità di tale dichiarazione, che il prodotto è conforme alle segenti normative e ai relativi documenti:

98/37/EEC, 89/336/EEC, 73/23/EEC, 2000/14/CE (annex VI*) per i prodotti elettrici.
