BEDIENUNGSANLEITUNG EBC 1040 RYOBI

BRUGERVEJLEDNING ELEKTRISCH FREISCHNEIDER GEBRAUCHSANLEITUNG

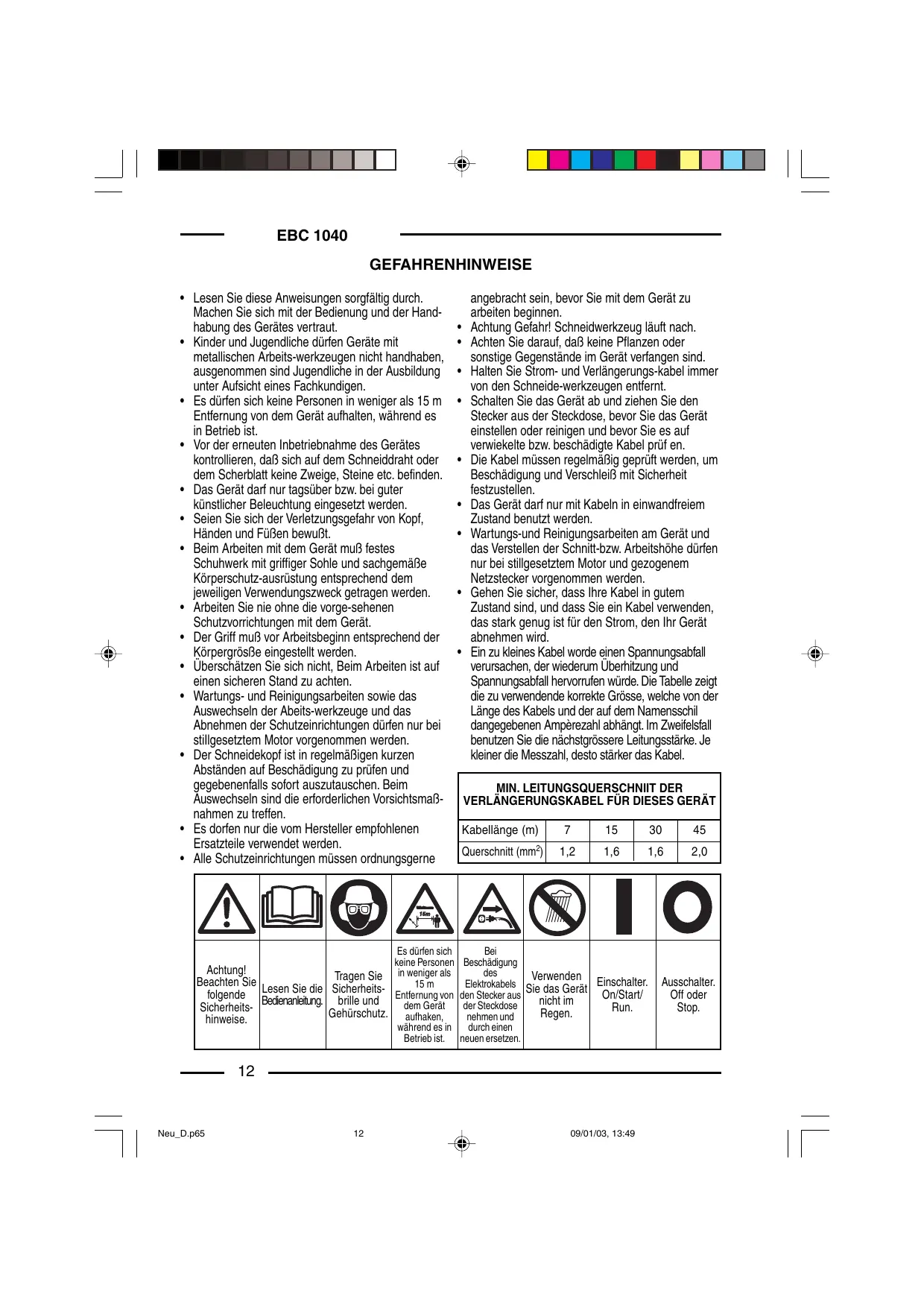

09/01/03, 11:38 EBC 1040 GEFAHRENHINWEISE

  • Lesen Sie diese Anweisungen sorgfältig durch. Machen Sie sich mit der Bedienung und der Handhabung des Gerätes vertraut.
  • Kinder und Jugendliche dürfen Geräte mit metallischen Arbeits-werkzeugen nicht handhaben, ausgenommen sind Jugendliche in der Ausbildung unter Aufsicht eines Fachkundigen.
  • Es dürfen sich keine Personen in weniger als 15 m Entfernung von dem Gerät aufhalten, während es in Betrieb ist.
  • Vor der erneuten Inbetriebnahme des Gerätes kontrollieren, daß sich auf dem Schneiddraht oder dem Scherblatt keine Zweige, Steine etc. befinden.
  • Das Gerät darf nur tagsüber bzw. bei guter künstlicher Beleuchtung eingesetzt werden.
  • Seien Sie sich der Verletzungsgefahr von Kopf, Händen und Füßen bewußt.
  • Beim Arbeiten mit dem Gerät muß festes Schuhwerk mit griffiger Sohle und sachgemäße Körperschutz-ausrüstung entsprechend dem jeweiligen Verwendungszweck getragen werden.
  • Arbeiten Sie nie ohne die vorge-sehenen Schutzvorrichtungen mit dem Gerät.
  • Der Griff muß vor Arbeitsbeginn entsprechend der Körpergrösße eingestellt werden.
  • Überschätzen Sie sich nicht, Beim Arbeiten ist auf einen sicheren Stand zu achten.
  • Wartungs- und Reinigungsarbeiten sowie das Auswechseln der Abeits-werkzeuge und das Abnehmen der Schutzeinrichtungen dürfen nur bei stiIlgesetztem Motor vorgenommen werden.
  • Der Schneidekopf ist in regelmäßigen kurzen Abständen auf Beschädigung zu prüfen und gegebenenfalls sofort auszutauschen. Beim Auswechseln sind die erforderlichen Vorsichtsmaßnahmen zu treffen.
  • Es dorfen nur die vom Hersteller empfohlenen Ersatzteile verwendet werden.
  • Alle Schutzeinrichtungen müssen ordnungsgerne

angebracht sein, bevor Sie mit dem Gerät zu arbeiten beginnen. Achtung Gefahr! Schneidwerkzeug läuft nach. Achten Sie darauf, daß keine Pflanzen oder sonstige Gegenstände im Gerät verfangen sind. Halten Sie Strom- und Verlängerungs-kabel immer von den Schneide-werkzeugen entfernt. Schalten Sie das Gerät ab und ziehen Sie den Stecker aus der Steckdose, bevor Sie das Gerät einstellen oder reinigen und bevor Sie es auf verwiekelte bzw. beschädigte Kabel prüf en. Die Kabel müssen regelmäßig geprüft werden, um Beschädigung und Verschleiß mit Sicherheit festzustellen. Das Gerät darf nur mit Kabeln in einwandfreiem Zustand benutzt werden. Wartungs-und Reinigungsarbeiten am Gerät und das Verstellen der Schnitt-bzw. Arbeitshöhe dürfen nur bei stillgesetztem Motor und gezogenem Netzstecker vorgenommen werden. Gehen Sie sicher, dass Ihre Kabel in gutem Zustand sind, und dass Sie ein Kabel verwenden, das stark genug ist für den Strom, den Ihr Gerät abnehmen wird. Ein zu kleines Kabel worde einen Spannungsabfall verursachen, der wiederum Überhitzung und Spannungsabfall hervorrufen würde. Die Tabelle zeigt die zu verwendende korrekte Grösse, welche von der Länge des Kabels und der auf dem Namensschil dangegebenen Ampèrezahl abhängt. Im Zweifelsfall benutzen Sie die nächstgrössere Leitungsstärke. Je kleiner die Messzahl, desto stärker das Kabel.

MIN. LEITUNGSQUERSCHNIIT DER

VERLÄNGERUNGSKABEL FÜR DIESES GERÄT Kabellänge (m)

Querschnitt (mm2) 1,2 1,6 1,6 2,0 Es dürfen sich Bei keine Personen Beschädigung Achtung! des Verwenden Tragen Sie in weniger als Beachten Sie Einschalter. 15 m Elektrokabels folgende Lesen Sie die Sicherheits- Entfernung von den Stecker aus Sie das Gerät On/Start/ Bedienanleitung. brille und nicht dem Gerät der Steckdose SicherheitsRun. Regen. Gehürschutz. aufhaken, nehmen und hinweise. während es in durch einen Betrieb ist. neuen ersetzen.

09/01/03, 13:49 Ausschalter. Off oder Stop. DEUTSCH EINBAUANWEISUNGEN HANDGRIFF

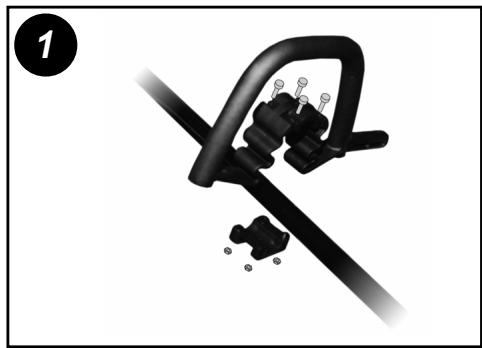

1. Lassen Sie den Handgriff den Schaft

entlang gleiten (Abb. 1).

2. Plazieren Sie die Schraube, die Scheibe

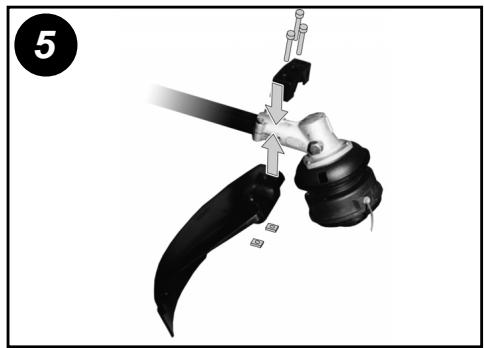

und die Flügelmutter und ziehen Sie sie fest. richten (Abb. 5) .

2. Mit der Feststellvorrichtung fixieren

3. Um zu vermeiden, daß sich die

Schutzvorrichtung dreht, die Fixierschraube wie in Abb. 5 benützen.

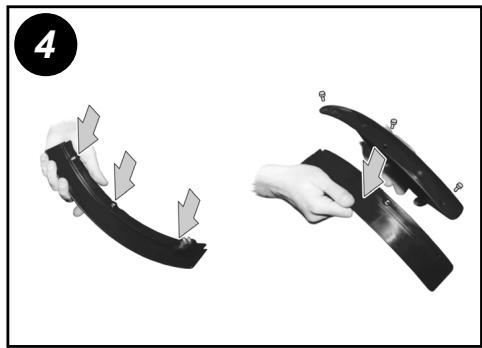

MONTAGE DER SCHUTZVORRICHTUNG

1. Die Schutzvorrichtung wie in Abb. 4

2. Die Drahtschneideklinge wie in Abb. 4

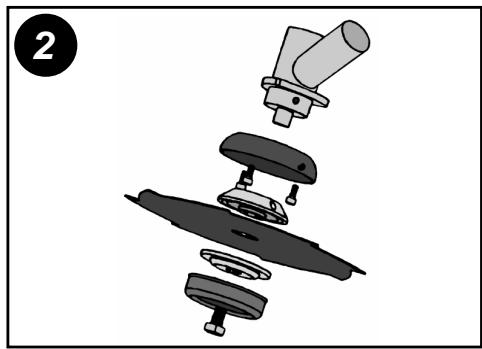

MONTAGE DES SCHERBLATTES

1. Zur Montage des Scherblattes wie in

Abb. 2 vorgehen. SCHUTZKAPPE

1. Die Schutzvorrichtung auf dem Verbindungsstück anbringen und auf den Motor

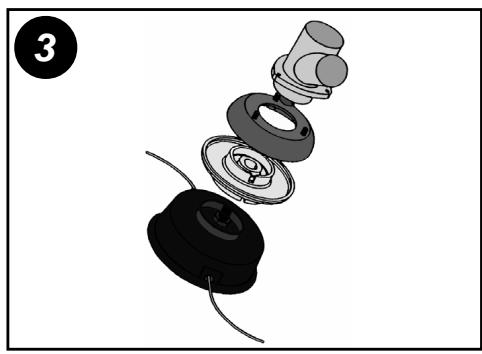

MONTAGE DES NYLONFADENSCHERKOPFES

1. Zur Montage des NylonfadenScherkopfes wie in Abb. 3 vorgehen.

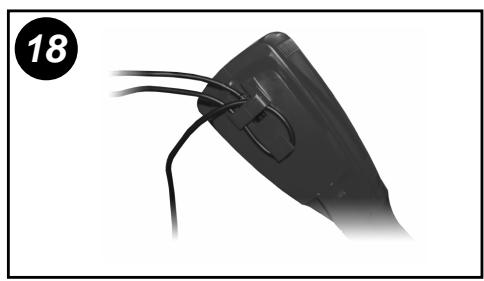

BENUTZUNGSANWEISUNGEN ANSCHLUSSDES VERLÄNGERUNGSKABELS Verwenden Sie immer den Kabelhalter, wenn Sie das Verlängerungskabel anschließen, um eine ungewollte Trennung sicher zu verhindern (Abb. 18). Sie können auch eine Knotenverbindung zwischen Verlängerungsschnur und Versorgungsschnur herstelle. EIN- / AUSSCHALTEN

1. Zum Einschalten den Start-Schalter

drücken, und zum Abschalten diesen wieder kurz betätigen. HANDHABUNG

1. Halten Sie den Rasenrandschneider wie

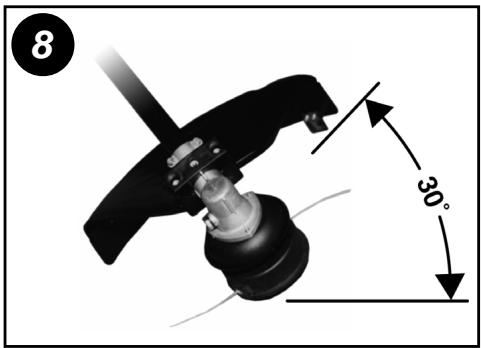

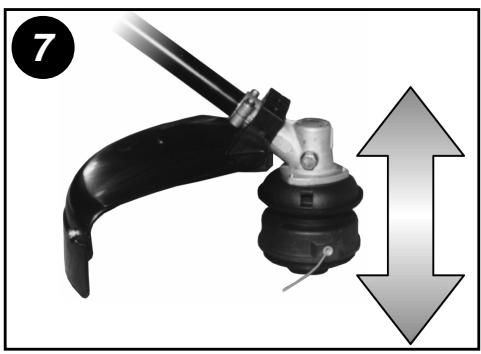

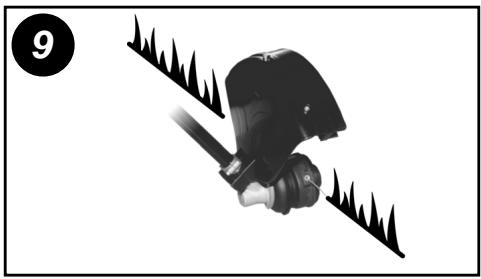

abgebildet (Abb. 6). oder harten Boden schlagen und dabei das Gerät bei großer Geschwindigkeit laufen lassen (Abb. 7). DEKORATIVER SCHNITT Neigen Sie den Rasenrandschneider in einem 30°-Winkel, um die Vegetation um die Baume, Pfosten, Schranken usw. herum zu entfernen (Abb. 8). RASENRAND Lassen Sie das Ende des Schneidedrahtes am Rasenrand seine Schnittfunktion ausüben. RASENRANDSCHN ITT (Abb. 9)

1. Der Schneidekopf muß parallel zum

Boden gehalten werden.

LÄNGENEINSTELLUNG DES

2. ÜBERBEANSPRUCHEN SIE DAS

SCHNEIDEDRAHTES GERÄT NICHT.

3. Arbeiten Sie nach links, um optimale

Dieser Rasenrandschneider ist mit einem Schnittergebnisse zu erzielen und Bump-Head-System ausgestattet, durch das das Schnittgut sowie Steine u.ä. vom der Schneidedraht abgewickelt werden kann, Bediener weg zu schleudern. ohne den Motor abzusteflen.

4. Führen Sie den Rasenrandschneider

langsam in den Schnittbereich hinein

1. Wenn der Schneiddraht kurz zu werden

und wieder heraus, indem Sie droht, den Scherkopf auf nackten Erdboden Vorwärts-/Rückwärtsbewegungen

09/01/03, 13:49 EBC 1040 oder seitliche Bewegungen ausführen. Behatten Sie für beste Schnittergebnisse die hohe Geschwindigkeit aufrecht.

5. Schneiden Sie nur Rasen und Gras in

6. Die Lebensdauer Ihres Schneidedrahts ist

von Ihrer Schnittechnik, dem Schnittgut und den Stellen, an denen Sie das Gerät einsetzen, abhängig. Drahtbruch kann auf folgenden Ursachen beruhen:

  • es haben sich Steine, Äste o.ä. . am Draht verfangen;
  • der normale Verschleiß des Drahtes;
  • Sie haben versucht, zu dicke Stengel zu schneiden;
  • das Gerät ist gegen eine Mauer oder Schranke geprallt.

WARTUNGS- UND REPARATURANWEISUNGEN

EINBAU EINES NEUEN SCHNEIDEDRAHTES

Sie können den Schneidedraht auf zwei Arten ersetzen: indem Sie einen neuen Draht auf die vorhandene Rolle wickeln oder indem Sie eine neue Drahtrolle einbauen. Draht in die Löcher der Spule einführen.

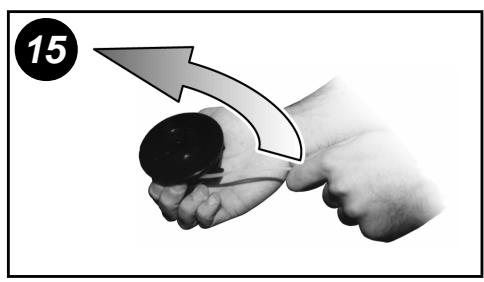

3. Wickeln Sie den Draht gleichmäßig und eng

(Abb. 15) in der angegebenen Richtung auf.

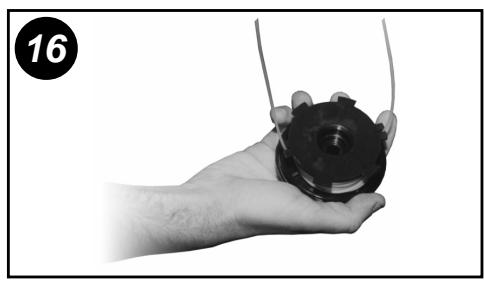

4. Führen Sie die Drahtenden in die Schlitze

ein (Abb. 16). Weiterverwendung der vorhandenen Rolle Gehen Sie folgendermaßen vor:

1. Vergewissern Sie sich hinsichtlich der

einzusetzenden Drahtart.

2. Nehmen Sie die Aufwickelrolle und die

3. Wickeln Sie den neuen Schneidedraht auf

4. Setzen Sie Aufwichelrolle und Feder wieder ein.

Wiedereinbau der Rolle

1. Führen Sie die Drahtenden in die Ösen der

Abwickelrolle ein (Abb. 17).

2. Ziehen Sie kräftig an den Drahtenden um

den Draht aus der Aussparung der Aufwickelrolle hervorzuziehen.

3. Die Kontermutter zur Fixierung der Spule

gegen den Uhrzeigersinn festschrauben (Abb. 10). Der Drahteinbau ist hiermit abgeschlossen. Zu verwendender Schneidedraht Nehmen Sie eine Doppeldraht-Auf-wickelrolle mit einem Schneidedraht von:

  • 2,00 mm (1000 W) EBC 1040 Ausbau der vorhandenen Rolle

1. Die Kontermutter zur Fixierung der Spule

im Uhrzeigersinn lockern (Abb. 10).

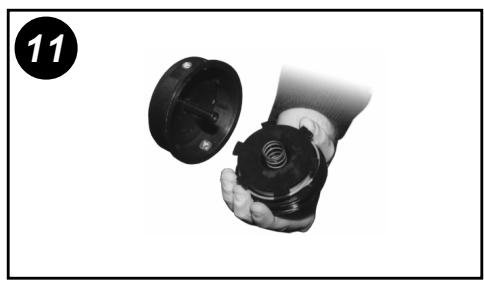

2. Bauen Sie die Aufwickelrolle aus (Abb. 11).

3. Reinigen Sie die Aufwickelrolle mit einem

sauberen Lappen (Abb.12).

4. Prüfen Sie den Verschleiß der Zähne (Abb.

13). Falls erforderlich, wechseln Sie die Auf- und Abwickel rollen aus. Aufwickeln des Drahtes

1. Führen Sie die Enden des neuen

Schneidrahtes in die Löcher der Aufwickelrolle ein (Abb. 14).

2. Bilden Sie einen Schleife, um zwei gleiche

Drahtlängen zu erhalten, bevor Sie den Einbau Einer Neuen Rolle

1. Gehen Sie wie bei der Wiedewerwendung

der vorhandenen Aufwickelrolle vor:

  • Wahl d es zu verwendender Schneidedraht;
  • Ausbau der vor handenen Aufwickelrolle;
  • Wiedereinbau der Aufwickelrolle. REINIGUNG / AUFBEWAHRUNG

1. Verstopfen Sie die Luftfitter nicht.

2. Verwenden Sie keine scharfen Reinigungsmittel für die Plastikteile und den Griff.

3. Feuchtigkeit birgt Kurzschlußrisiken.

Wischen Sie das Gerät gründlich mit einem weichen Lappen ab.

4. Reinigen Sie den Rasenrandschneider

sorgfältig, bevor Sie ihn wegräumen. Setzen Sie ihn immer in seine Wandhalterung ein, die sich in einem trockenen und gut belüfteten Raum außerhalb der Reichweite von Kindern befinden muß.

09/01/03, 13:49 DEUTSCH SPEZIFIKATIONEN TYPE Motor Betriebsart Nenndrehzahl Einschalter Antriebswelle EBC 1040 Elektrisch 7500 - 8500 g/m Start-Schalter 6,2 mm Stoßweiser Drahtvorschub Bump-Head-System 3,65 m/s2 (1000 W) Schneidekopf Vibrationen Schalldruckpegel gem LPAm = 76 dB (A) (1000 W) DIN 45 635 Teil 1 (im Leerlauf) Schallleistungsstufe LWA = 94,8 dB (A) (1000 W) gemessen (im Leerlauf) Schallleistungs - Stufe LWA = 96 dB (A) (1000 W) Gewährleistet (im Leerlauf) Schnittkreisdurchmesser Gewicht Schneidedraht-Durchmesser 400 mm (1000 W) 5,5 Kg (1000 W) 2,0 mm (1000 W) PANNENHILFE PROBLEM URSACHE

  • Der Motor springt nicht an

1. Motor bleibt stehen / läuft nicht

  • Der Schneidekopf dreht sich nicht, wenn der Gastaster betätigt wird

1. Flexible Welle gebrochen

  • Der Schneidedraht wickelt sich nicht ab

1. Es ist kein Draht mehr

2. Aufwickelrolle sitzt fest

3. Schneidekopf verschmutzt

4. Zähne abgenutzt und schartig

1. Prüfen Sie, ob das

Anschlußkabel in einer Steckdose steckt

2. Schneidekopf durch Gras oder 2. Motor abschalten und

Schneidekopf reinigen sonstige Gegenstände blockiert

2. Flexible Welle falsch eingefühlt

5. Drähte verwickelt schartig

6. Draht ist beim Einsetzen

7. Nicht genügend Draht nach

1. Sprechen Sie Ihren

2. Sprechen Sie Ihren

1. Neuen Draht einsetzen

2. Die Aufwickelrolle auswechseln

3. Auf- und Abwickelrolle reinigen

4. Auf- und Abwickelrolle

5. Kopf ausbauen, den verwickelten

Teil herausnehmen und den Draht neu aufwickeln

6. Ausbauen und neu aufwickeln

7. Drahtlöseknopf betätigen und

102 mm Draht berausziehen, bis er aus dem Schneidekopf hervorsteht Alle Informationen, Mustrationen und Sperifikationen des vorliegenden Handbuchs basieren auf den Daten, die uns bei der Drucklegung zur Verfügung standen. Wir behalten uns das Recht vor, jederzeit ohne vorherige Bekanntgabe Änderungen vorzunehmen.

NURMIKON REUNUSTEN VIIMEISTELY

CE KONFORMITÄTSERKLÄRUNG

Wir erkIäen in alleiniger Verantwortung, daß diese Erzeugnisse den auf der Rükseibe argeführten Normen bzw. Vorschriftenwerken entsprechen:

  • 98/37/EEC, 89/336/EEC, 73/23/EEC, 2000/14/CE (annex VI*) für Artikel der Elektroindustrie.
