EBC 1040 - Bosmaaier RYOBI - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektrische bosmaaier
Merk	RYOBI
Model	EBC 1040
Voeding	Netspanning 230 V
Vermogen	1000 W
Gewicht	5,5 kg
Snijdiameter	400 mm
Draaddiameter	2,0 mm
Motor	Elektrisch, nominaal toerental 7500-8500 t/min
Aandrijfas	6,2 mm
Trillingsniveau	3,65 m/s²
Geluidsdrukniveau (ongeladen)	76 dB(A)
Gemeten geluidsvermogensniveau (ongeladen)	94,8 dB(A)
Gegarandeerd geluidsvermogensniveau	96 dB(A)
Draaduitvoersysteem	Bump Head (stootvoeding)
Type snijkop	Nylondraad / snijmes (optioneel)
Hoofdfuncties	Randen snijden, decoratief snijden (30° helling), gras snijden
Veiligheid	Beschermkap, motorstoppen door loslaten van de schakelaar, veiligheidsafstand 15 m
Onderhoud en reiniging	Reinigen met zachte doek, luchtfilters niet blokkeren, droog bewaren buiten bereik van kinderen
Aanbevolen reserveonderdelen	Snijdraad 2,0 mm, opneem- en afgeefspoelen, snijmes
Repareerbaarheid	Vervangen van draad en spoel mogelijk, neem contact op met de distributeur voor flexibele as
Algemene informatie	Voldoet aan normen 98/37/EEG, 89/336/EEG, 73/23/EEG, 2000/14/EG

Veelgestelde vragen - EBC 1040 RYOBI

Hoe start ik de RYOBI EBC 1040 bosmaaier?

Om te starten, sluit u het apparaat aan op een stopcontact en drukt u op de schakelaar. Laat los om te stoppen.

Wat te doen als de motor niet start?

Controleer of het snoer is aangesloten op een werkend stopcontact. Als het probleem aanhoudt, reinig dan de snijkop van vuil en probeer het opnieuw.

Hoe stel ik de lengte van de snijdraad in?

Wanneer de draad kort wordt, tik dan de snijkop direct op de grond of een harde ondergrond terwijl u het apparaat op hoge snelheid laat draaien. De draad rolt automatisch uit.

Welk type draad gebruiken en hoe vervang ik deze?

Gebruik een snijdraad met diameter 2,0 mm. Om deze te vervangen, draait u de borgmoer los, verwijdert u de opneemspoel, wikkelt u de nieuwe draad in regelmatige lagen in de aangegeven richting en installeert u alles opnieuw.

De snijkop draait niet wanneer ik de gasknop indruk. Wat moet ik doen?

Dit kan komen door een gebroken of slecht ingeschakelde flexibele as. Neem contact op met uw erkende distributeur voor reparatie.

Hoe onderhoud ik de bosmaaier?

Reinig het apparaat na elk gebruik met een zachte doek. Blokkeer de luchtfilters niet en gebruik geen agressieve schoonmaakmiddelen. Bewaar het op een droge, goed geventileerde plaats, buiten het bereik van kinderen.

Welke veiligheidsmaatregelen moet ik nemen?

Draag stevige schoenen, een veiligheidsbril en gehoorbescherming. Houd mensen op minstens 15 meter afstand. Nooit gebruiken in de regen en altijd de stekker uittrekken voor onderhoud.

Kan ik een snijmes gebruiken in plaats van de draad?

Ja, het model EBC 1040 accepteert een optioneel snijmes. Volg voor installatie de montage-instructies van het mes in de handleiding.

Hoe voorkom ik veelvuldig breken van de draad?

Vermijd het snijden van dik, taai gras, muren of hekken. Maai alleen als het gras droog is. Normale slijtage van de draad is onvermijdelijk.

Waar vind ik reserveonderdelen voor de RYOBI EBC 1040?

Gebruik alleen de door de fabrikant aanbevolen reserveonderdelen. U kunt ze bestellen bij uw RYOBI-dealer of een erkende distributeur.

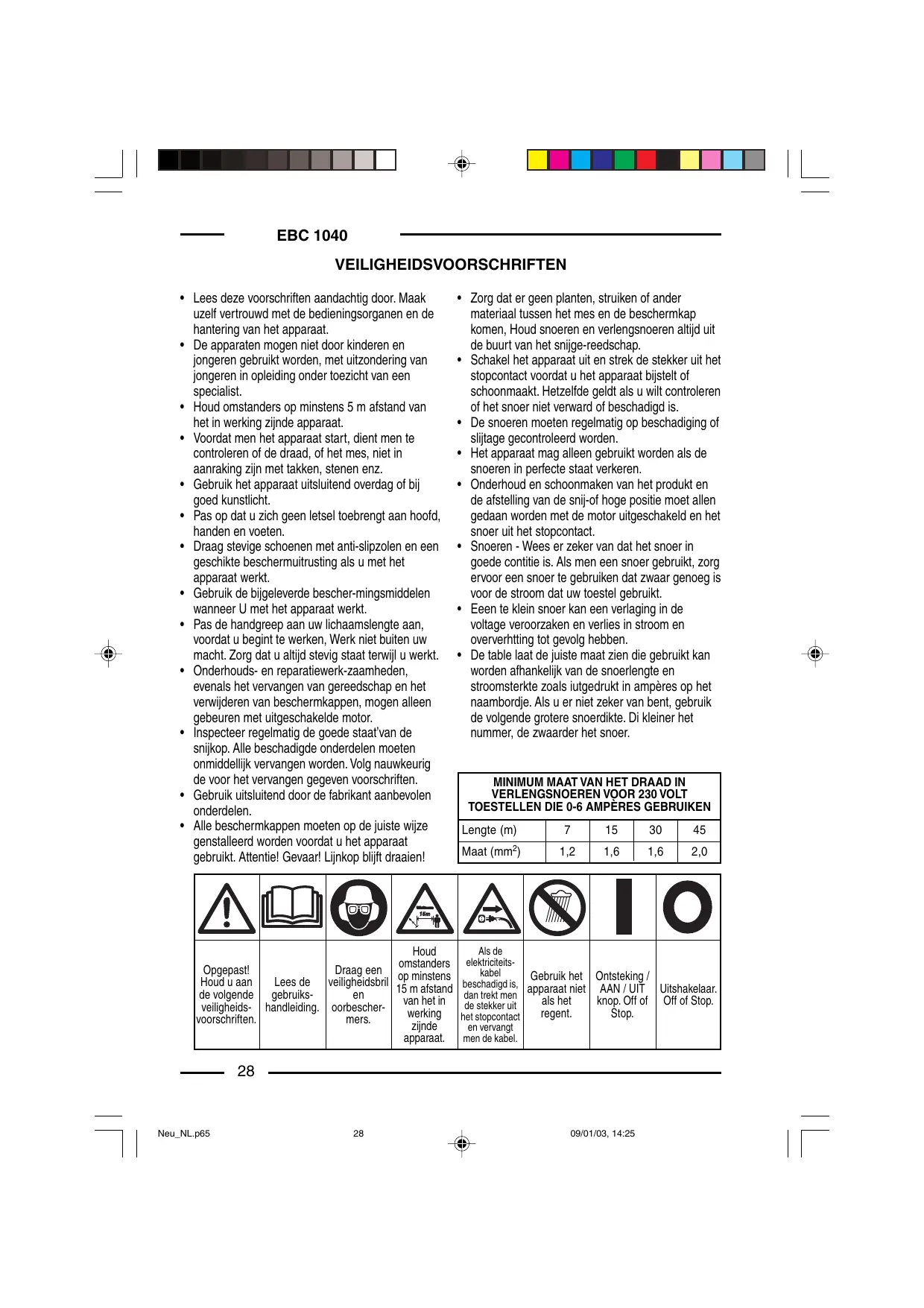

GEBRUIKSAANWIJZING EBC 1040 RYOBI

• Lees deze voorschriften aandachtig door. Maak uzelf vertrouwd met de bedieningsorganen en de hantering van het apparaat.
• De apparaten moot Niet door kinderen enjongeren gezebrukt worden, met uitzondering vanjongeren in opleading onder toezicht van een specialist.
• Houd omstanders op minstens 5m afstand van het in werkig zijnde apparaat.
• Voordat men het apparaat start, dient men te controlleren of de draad, of het mes, nicht in aanraking zich met takken, stenen enz.
• Gebruik het apparaat uitsluitend overdag of bij goed kunstlicht.
• Pas op dat u zich geen letsel toebrengt aan hoofd, handen en voeten.
• Draag stevige schoenen met anti-slipzolen en een geschikte beschermuitrusting als u met het apparaat werk.
• Gebruik de bijgeleverde bescher-mingsmiddelen wanner U met het apparaat werkt.
• Pas de handgreep aan uw lichaamslengte aan, voordat u begint te werken, Werk Niet buiten uw macht. Zorg dat u.altijd stevig staat terwijl u werkt.
• Onderhouds- en reparatiewerk-zaamheden, evenals het verrangen van gereedschap en het verwijderen van beschermkappen,ogens alleen gebeuren metuitgeschakelde motor.
• Inspector regelmatig de goede staat'van de snijkop. Alle beschadigde onderdelen要去en onmiddelijk verrangen worden. Volg nauwkeurig de voor het verrangen geveven voorschriften.
• Gebruik uitsluitend door de fabrikant aanbevolen onderdelen.
• Alle beschemkappen要去 op de juiste wijze genstalleerd worden voordat u het apparaat gezebruikt. Attentie! Gevaar! Lijnkop blijft draaien!

Zorg dat er geen planten, struiken of ander materiaal tussen het mes en de beschemkap komen, Houd snoeren en verlengsnoeren algijd uit de buurt van het snijge-reedschap.
- Schakel het apparaat UIT en strek de stekker UIT het stopcontact voordat u het apparaat bijstelt of schoonmaakt. Hetzelfde geldt als u wilt controeren of het snoer Niet verward of beschadigd is.
- De snoeren要去 regelmatig op beschadiging of slijtage gecontrolererd worden.
- Het apparaat mag alleen gebruikt worden als de snoeren in perfecte staat verkeren.
- Onderhoud en schoonmaken van het produit en de afstelling van de snij-of hoge positie moet allen gedaan worden met de motor uitgeschakeld en het snoer uit het stopcontact.
- Snoeren - Wees er zeker van dat het snoer in goede contitie is. Als men een snoer gebruikt, zorg ervoor een snoer te gebruiken dat zwaar genoeg is voor de stroom dat uw toestel gebruikt.
- Eeen te Klein snoer kan een verlaging in de voltage veroorzaken en verlies in stroom en oververhtting tot gevolg hebben.
- De table LAST de juiste maat zien die gebrukt kan worden afhankelijk van de snoerlengte en stroomsterkte zoals iutgedrukt in ampères op het naambordje. Als u er Niet zeker van bent, gebruik de volgende grotere snoerdikte. Di kleiner het nummer, de zwaarder het snoer.

MINIMUM MAAT VAN HET DRAAD IN VERLENGSNOEREN VOOR 230 VOLT TOESTELLEN DIE 0-6 AMPERES GEBRUIKEN
Lengte (m)	7	15	30	45
Maat (mm2)	1,2	1,6	1,6	2,0

!	!	!	!	!	!	!
Opgepast! Houd u aan de volgende veiligheids-voorschriften.	Lees de gebruiks-handleiding.	Draag een veiligheidsbril en oorbescher-mers.	Houd omstanders op minstens 15 m afstand van het in werkking zijnde apparaat.	Als de elektricitieits-kabel beschadigd is, dan trekt men de stekeruit het stopcontact en verwegt men de kabel.	Gebruik het apparaat Niet als het regent.	Ontsteking / AAN / UIT knop. Off of Stop.	Uitshakelaar. Off of Stop.

NEDERLANDS

MONTAGEVOOR-SCHRIFTEN

VOORHANDGREEP

1. Schuif de voorhandgreep op de steel (Afb. 1).
2. Breng de bout, het ringetje en de vleugelmoer up hun plaats en draai ze vast.

ASSEMBLAGE BESCHERMKAP

1. Zet de beschermkap in elkaar zoals afb. 4 latent zien.
2. Monteer het mes voor de draad zoals aflb. 4That zien.

BESCHERMKAP

1. Plaats de beschemkap op de aansluit-koppeling in de richting van de motor, zoals afb. 5 latent.

2. Bevestig de beschemkap met de sluithaak, afb. 5.

3. Om het draaien van de beschemkap te verhinderen de schroef gebruiken zoals afb. 5 maar zien.

MONTAGE VAN HET MES

1. Voor de montage van het mes te werk gaan zoals afb. 2 waar zien.

MONTAGE VAN DE KOP MET NYLON DRAAD

1. Voor de montage van de kop met nylon draad te werk gaan zoals aflb. 3That zien.

AANSLUITING VAN HET VERLENGSNOER

Gebruik de kabelklem als u het verlengsnoer aansluit op het netsnoor, om ongewenst losraken te vermijden (Afb. 18). U kurz ook het verlengsnoer en het netsnoor samenknoopen.

STARTEN EN STOPPEN

1. Om het apparaat te starten drukt men op de bedieningschakelaar. Om te stoppen de schakelaar loslaten.

HANTEREN

1. Houd de strimmer vast zoals aufgebeeld (Afb. 6).

AFSTELLING VAN DE LENGTHE VAN DE SNI JDRAAD

Deze strimmer is voorzien van een bumpfeedsystemeem, waardoor meer draad vrijgeveen kan worden zonder dat de motor afgezet hoeft te worden.

1. 1. Wanner de draad korter begint te worden, sla dan met de snijkop op de grond of op de verharde ondergrund toen het apparaat bij hoge snelheid LAST werken (Afb.7).

DECORATIEF SNIJDEN

Gebruik het apparaat onder een hoek van 30^ om alle vegetatie rond bomen, paien hekken enz. te verwijderen (Afb. 8).

GRASKANTEN SNIJDEN

Als u kanten snijdt, snij dan alleen met het uiteinde van de draad. Houd het apparaat vast zoals afegeeld in figuur 10.

1. De snijkop heeft de juiste hoek als u hem evenwijdig aan de grond houdt.
2. FORCEER HET APPARAAT NIET
3. Werk aan uw linkerkant om een better resultaat te krijgen en het afsnijdsel ver van u af te gooien.
4. Beweeg de strimmer langzaam—heen en weeer en van links waar rechts, in en uit het gebied dat bijgeknipt要去 worden. Houd een hoge snugheid aan voor een beter resultaat.
5. Knip alleen als het gras en de planten droog zich.

EBC 1040

1. De levensduur van uw snijdraad hangt af van uw snijtechniek, van wat u knipt en van deplaatsen waar u knipt. Draadbreuik kanveroorzaakt worden door:

2. voorwerpen die aan de draad blijven

haken;

normale slijtage van de draad;
- een poging om ditikke takken te snoeien;
- een schok gegen een muur of een hek.

VOORSCHRIFTEN VOOR ONDERHOUD EN REPARATIE

MONTAGE VAN EEN NIEUWE SNI JDRAAD

Er zijn twee manieren om de snijdraad te verwangen: een neue draad om de aanwezige binnenspoel wikkelen of een neue spoel met draad monteren.

Opnieuw gebruiken van de aanwezigebinnenspoel

Ga als volgt te werk:

1. Ga na welke draaddikte u nodig heeft.
2. Verwijder de binnenspoel en de veer.
3. Wikkel de snijdraad om de binnenspoel.
4. Monteer de binnenspoel weeR.

Te gebruiken snijdraad

Gebruik een tweedraadsspoel met een draaddoorsnede van:
2,00 mm (1000 W) EBC 1040

Demonteren van de aanwezighe spel

1. Schroef de contramoer, waarmee de bobine is vastgezet, los met de wijzers van de klok mee, afb. 10.
2. Demonteer de binnenspoel (Afb. 11).
3. Maak de binnenzijde van de binnenspoel schoon met een schone doeok (Afb. 12).
4. Inspector de tanden van de binnenspoelen op slijtage (Afb. 13). Vervangzonodig de binnen- en/of buitenspoel.

Opwikkelen van de draad

1. Steek de uiteinden van de(APe 14).
2. Vorm een lus zodate u twee gelijke lengten krijgt, voordat u de draad in de gaten in de binnenspoel steekt.
3. Wikkel de draad strak en gelijkmatig om de spoel (Afb. 15), in de op de binnenspoel aangegeven richting.
4. Steek de uiteinden van de draad in de klemseluven (Afb. 16).

Opnieuw monteren van de binnenspoel

1. Steek de uiteinden van de draad door de ogen in de buitenspoel (Afb. 17).
2. Pak de uiteinden beet en trek er stevig aan om de draad los te trekken UIT de klem-sleuven.
3. Schroef de contramoer, waarmee de bobine is vastgezet, wee vast gegen de wijzers van de klok in, afb. 10.

De snijdraad is nu gemonteerd.

MONTEREN VAN EEN NIEUWE BINNENSPOEL MET DRAAD

1. Ga op de hierboven beschreiben wijze te werk voor wat betreft:

2. De te gebruiken draaddijke;

3. Het demonteren van de aanwezigebinnenspoel;
4. Het opniewu monteren van de binnenspoel.

REINIGING EN BEWARING

1. Zorg dat de luchtfilters Niet verstopt raken.
2. Gebruik geen sterke reinigingsmiddelen voor de plastic gedeelten en de handgreep.
3. Vocht veroorzaakt gevaar voor elektrische schokken. Droog de machine dus goed af met een zachte doek.
4. Maak het apparaat zorgvuldig schoon voordat u het opbergt. Bewaar het op een droge goed geventileerde plaats, buiten bereik van kinderen.

NEDERLANDS

SPECIFICATIONS

MODEL	EBC 1040
Motor
Motor	Elektrisch
Toerental	7500 - 8500 g/m
Starter	Bedieningschakelaar
Aandrijfas	6,2 mm
Snijkop	"Bump Head"
Tillingsniveau	draadafwikkelsystem
Geluidsdrukniveau	3,65 m/s² (1000 W)
(onbelast)	LPAm = 76 dB (A) (1000 W)
Gemeten geluidsvermögens-iveau (onbelast)	LWA = 94,8 dB (A) (1000 W)
Gewaarborgd geluids-vermögensniveau (onbelast)	LWA = 96 dB (A) (1000 W)
Diameter van de snijcirkel	400 mm (1000 W)
Gewicht	5,5 Kg (1000 W)
Doorsnede van de snijdraad	2,0 mm (1000 W)

STORINGZOEKEN

STORING	OORZAAK	OPLOSSING
• De motor start nicht	1. De motor stocht of start nicht	1. Controller of het snoer op een wandcontactdoos is aangesloten
	2. Snijkop verstopt met gras of afsnijdsel	2. Stop de motor en maak de snijkop schoon
• De snijkop draaat nicht de bedieningshendel worden ingedrukt	1. Flexibele as gebroken	1. Neem contact op met uw erkende dealer
	2. Flexibele as Niet goed gemonteerd	2. Neem contact op met uw erkende dealer
• De draad in de snijkop wikkelt nicht af	1. De draad is op	1. Monteer eenarendwe draad
	2. Binnenspoel zit vast	2. Vervang de binnenspoel
	3. De snijkop is vuil	3. Reinig de binnen- en buitenspoel
	4. Tanden versleten en ruw geworden	4. Vervang de binnen- en buitenspoel
	5. Draad aan elkaar gelast	5. Demonteer de snijkop, verwijder het gelaste gedeelte en wikkel de draad opnieuw op
	6. Draad gedraaidijdens	6. Demonteer en wikkel opnieuw op verwanging
	7. Er steekt Niet genoeg draad� aarr buiten	7. Druk op de bumpfeed-knop en trek 102 mm draad� buiten, totdat de draad buiterde snijkop UITsteekt

Alle gevevens, illustraties en specifications van deze handleiding zich gebaseerd op de LAST Beschikbare informatatie bij het ter perse gaan. Wij behouden ons hetrecht tot wijzigingen voor,+zonder voorafgaande kennisgeving.

EBC 1040

SIKKERHEDSFORSKRIFTER

Wij verklaren o ponze eigenverantvoordelijkheid dat dit produit voldoet aan de volgende normen of normatieve dokumenten:
98/37/EEC, 89/336/EEC, 73/23/EEC, 2000/14/CE (annex VI*) voor de elektrische Produkten.
