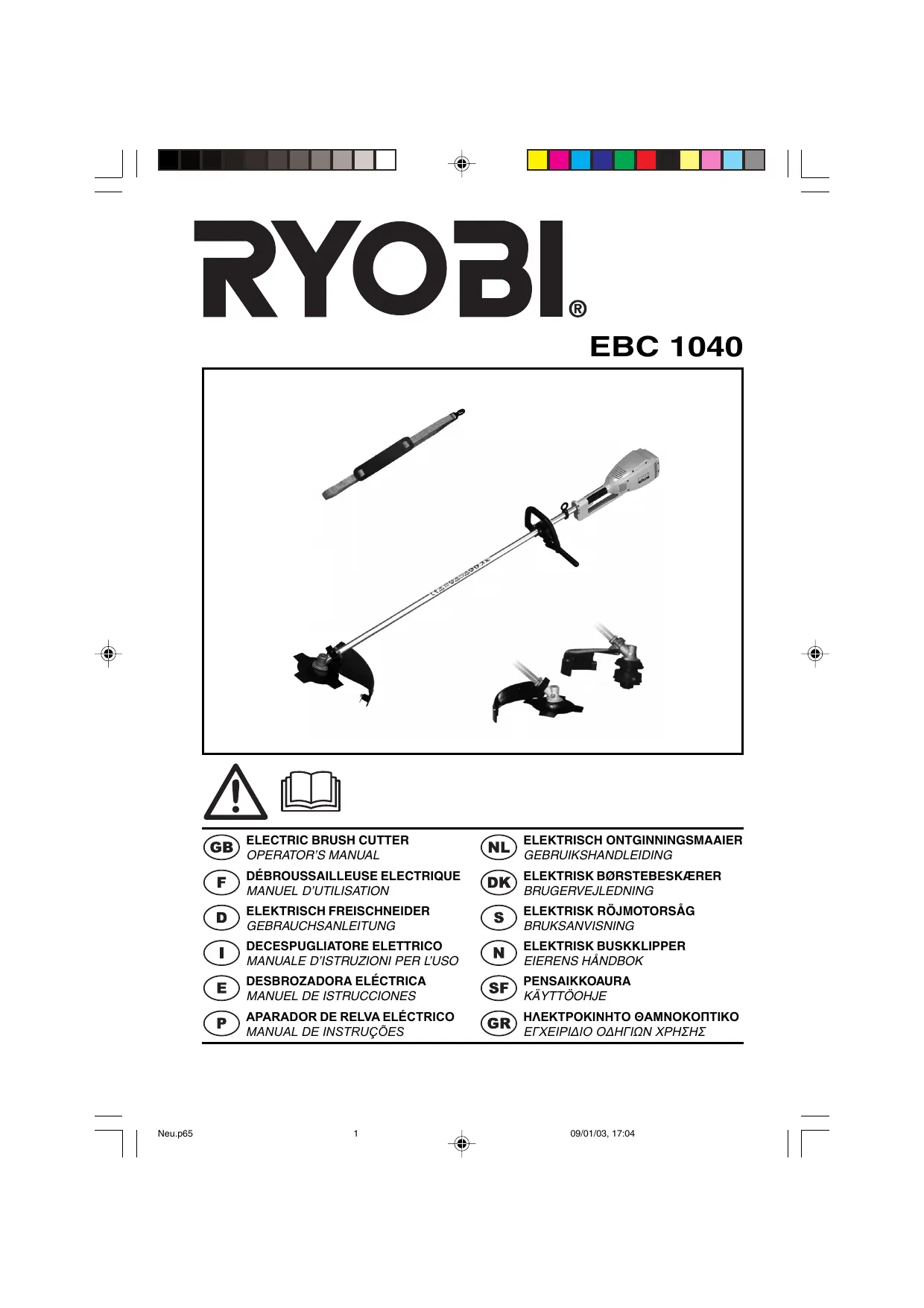

EBC 1040 - Débroussailleuse RYOBI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Débroussailleuse électrique
Marque	RYOBI
Modèle	EBC 1040
Alimentation	Secteur 230 V
Puissance	1000 W
Poids	5,5 kg
Diamètre de coupe	400 mm
Diamètre du fil	2,0 mm
Moteur	Électrique, régime nominal 7500-8500 tr/min
Arbre d'entraînement	6,2 mm
Niveau de vibration	3,65 m/s²
Niveau de pression sonore (sans charge)	76 dB(A)
Niveau de puissance sonore mesuré (sans charge)	94,8 dB(A)
Niveau de puissance sonore garanti	96 dB(A)
Système d'avance du fil	Bump Head (avance par choc)
Type de tête de coupe	Fil de nylon / lame de coupe (optionnelle)
Fonctions principales	Coupe des bordures, coupe décorative (inclinaison à 30°), coupe des herbes
Sécurité	Capot de protection, arrêt moteur par relâchement de l'interrupteur, distance de sécurité 15 m
Entretien et nettoyage	Nettoyer avec chiffon doux, ne pas obstruer les filtres à air, stockage à sec hors de portée des enfants
Pièces détachées recommandées	Fil de coupe 2,0 mm, bobines réceptrice et débitrice, lame de coupe
Réparabilité	Remplacement possible du fil et de la bobine, contacter le distributeur pour arbre flexible
Informations générales	Conforme aux normes 98/37/EEC, 89/336/EEC, 73/23/EEC, 2000/14/CE

FOIRE AUX QUESTIONS - EBC 1040 RYOBI

Comment démarrer la débroussailleuse RYOBI EBC 1040 ?

Pour démarrer, branchez l'appareil sur une prise électrique, puis appuyez sur l'interrupteur de commande. Relâchez-le pour arrêter.

Que faire si le moteur ne démarre pas ?

Vérifiez que le cordon d'alimentation est branché sur une prise fonctionnelle. Si le problème persiste, nettoyez la tête de coupe des débris et réessayez.

Comment régler la longueur du fil de coupe ?

Lorsque le fil devient court, frappez la tête de coupe directement sur le sol ou un terrain dur tout en faisant fonctionner l'appareil à grande vitesse. Le fil se déroulera automatiquement.

Quel type de fil utiliser et comment le remplacer ?

Utilisez un fil de coupe de diamètre 2,0 mm. Pour le remplacer, dévissez le contre-écrou, retirez la bobine réceptrice, enroulez le nouveau fil en couches régulières dans le sens indiqué, puis réinstallez le tout.

La tête de coupe ne tourne pas quand j'actionne le bouton d'accélération. Que faire ?

Cela peut être dû à un arbre flexible cassé ou mal engagé. Contactez votre distributeur agréé pour réparation.

Comment entretenir la débroussailleuse ?

Nettoyez l'appareil avec un chiffon doux après chaque utilisation. N'obstruez pas les filtres à air et n'utilisez pas de détergents puissants. Stockez-la dans un endroit sec et aéré, hors de portée des enfants.

Quelles sont les précautions de sécurité à respecter ?

Portez des chaussures solides, des lunettes et des protège-oreilles. Maintenez les personnes à au moins 15 mètres de distance. Ne jamais utiliser sous la pluie et débranchez toujours avant entretien.

Puis-je utiliser une lame de coupe à la place du fil ?

Oui, le modèle EBC 1040 accepte une lame de coupe optionnelle. Pour l'installer, suivez les instructions de montage de la lame fournies dans la notice.

Comment éviter les ruptures fréquentes du fil ?

Évitez de couper des herbes épaisses et robustes, des murs ou des barrières. Coupez uniquement lorsque le gazon est sec. Une usure normale du fil est inévitable.

Où trouver les pièces détachées pour la RYOBI EBC 1040 ?

Utilisez uniquement les pièces détachées recommandées par le fabricant. Vous pouvez les commander auprès de votre revendeur RYOBI ou d'un distributeur agréé.

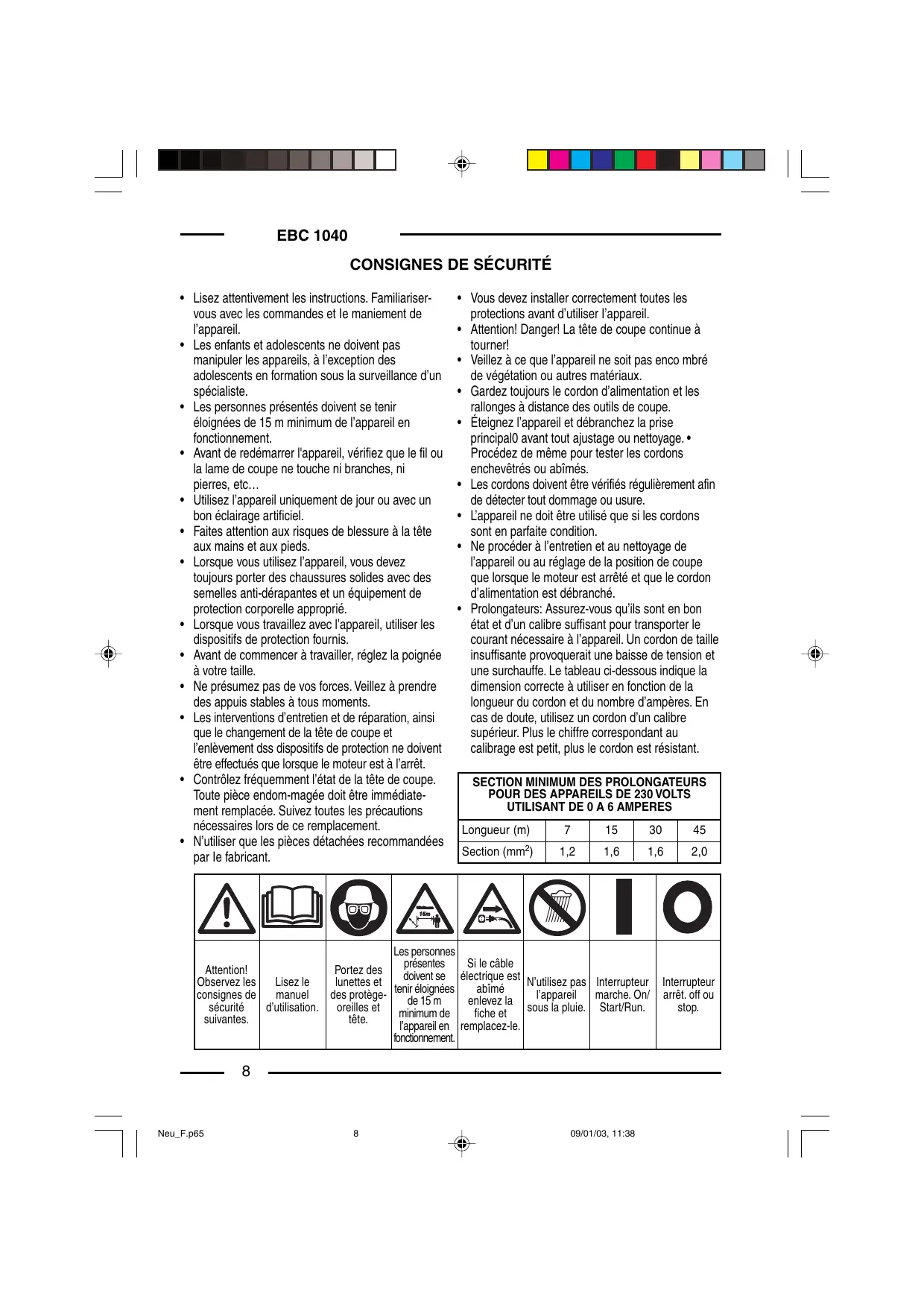

MODE D'EMPLOI EBC 1040 RYOBI

• Lisez attentivement les instructions. Familiarisér-vous avec les commandes et le maniement de l'appareil.
• Les enfants et adolescents ne doivent pas manipuler les appareils, à l'exception des adolescents en formation sous la surveillance d'un spécialiste.
• Les personnes représentés doivent se tener éloignées de 15 m minimum de l'appareil en fonctionnement.
• Avant de redémarrer l'appareil, vérifie que le fil ou la lame de coupe ne touche ni branches, ni pierres, etc...
  Utilissez l'appareil uniquement de jour ou avec un bon éclairage artificiel.
• Faites attention aux risques de blessure à la tête aux mains et aux pieds.
• Lorsque vous utilisez l'appareil, vous devez toujours porter des chaussures solides avec des semelles anti-dérapantes et un équipement de protection corporelle approprié.
• Lorsque vous travailliez avec l'appareil, utiliser les dispositifs de protection fournis.
• Avant de commencer à travailler, réglez la poignée à votre talie.
• Ne présumez pas de vos forces. Veillez à prendre des appuis stables à tous moments.
• Les interventions d'entretien et de réparation, ainsi que le changement de la tête de coupe et l'enlèvement dss disposits de protection ne doivent être effectuels que lorsque le moteur est à l'arrêt.
• Contrôle fréquement l'état de la tête de coupe. Toute piece endom-magée doit être immédiatement replacée. Suivez toutes les précautions nécessaires lors de ce remplacement.

• N'utiliser que les pieces détachées recommendées par le fabricant.

• Vous doivent accedererment toutes les protections avant d'utiliser l'appareil.

• Attention! Danger! La tête de coupe continue à tourner!
  Veiliez à ce que l'appareil ne soit pas enco mbré de végétation ou autres matériaux.
• Gardez toujours le cordon d'alimentation et les rallonges à distance des outils de coupe.
• Eteignez l'appareil et débranche la prise principal0 avant tout ajustage ou nettoyage.
• Procedez de même pour tester les cordons enchevérés ou abimés.
• Les cordons doivent être vérifiés régulièrement afin de détecter tout dommage ou usure.
• L'appareil ne doit être utilisé que si les cordons sont en parfaite condition.
• Ne procéder à l'entretien et au nettoyage de l'appareil ou au réglage de la position de coupe que lorsque le moteur est arrêté et que le cordon d'alimentation est débranché.
• Prolongateurs: Assurez-vous qu'ils sont en bon état et d'un calibre suffisant pour transporter le courant nécessaire à l'appareil. Un cordon de taille insuffisante provoquerait une baisse de tension et une surchauffe. Le tableau ci-dessous indique la dimension correcte à utiliser en fonction de la longueur du cordon et du nombre d'ampères. En cas de doute, utilisez un cordon d'un calibre supérieur. Plus le chiffre correspondant au calibrage est petit, plus le cordon est résistant.

SECTION MINIMUM DES PROLONGATEURS POUR DES APPAREILS DE 230 VOLTS UTILISANT DE 0 A 6 AMPERES

Longueur (m)	7	15	30	45
Section (mm2)	1,2	1,6	1,6	2,0

!	!	!	!	!	!	!
Attention! Observe les consignes de sécurité suivantes.	Lisez le manuel d'utilisation.	Portez des lunettes et des protège- oreilles et tête.	Les personnes préSENTes doivent se tenir églagnées de 15 m minimum de l'appareil en fonctionnement.	Si le cable electrique est abimé enlevez la fiche et remplaceze-le.	N'utilise pas l'appareil sous la pluie.	Interrupteur marche. On/ Start/Run.	Interrupteur arrêt. off ou stop.

FRANÇAIS

INSTRUCTIONS DE MONTAGE

POIGNEE EN D

1. Faites glisser la poignée en D le long du manche (Fig. 1).
2. Mettez en place l'écrou, le boulon et la rondelle, puis serrez.

MONTAGE DE LA PROTECTION

1. Montez la protection de la façon indiquée sur la figure 4.
2. Montez la lame coupe fil de la façon indiquée su la figure 4.

CAPOT DE PROTECTION

1. Placez la protection sur le raccordement d'accoupling, en l'orientant vers le moteur, de la façon indiquée sur la figure 5.

2. Fixez la protection à l'aide de la vis faite exprès, figure 5.

3. Pour empêcher que la protection ne pivote, utilisez la vis de la façon indiquée sur la figure 5.

MONTAGE DE LA LAME DE COUPE

1. Pour monter la lame de coupe, procedede la façon indiquée sur la figure 2.

MONTAGE DE LA TÉTE AVEC FIL DE NYLON

1. Pour monter la tête avec fil de Nylon, procédez de la façon indiquée sur la figure 3.

INSTRUCTIONS D'UTILISATION

CONNEXION DU PROLONGATEUR

Afin d'éviter toute déconnexion interp-pestive lorsque vous connectez le prolongateur au cordon d'alimentation, utilisez le fixe-cordon (Fig. 18). Vous pouvez également nouser le prolongateur et le cordon.

DÉMARRAGE / ARRÊT

1. Pour démarrer l'appareil appuyez sur l'interrupteur de commande et lâchéz-le pour l'arrêté.

MANIEMENT

1. Tenez le coupe-bordures comme indiqué (Fig. 6).

RéGLAGE DE LA LONGUEUR DU FIL DE COUPE

Ce coupe-bordure possède un système de coupe à fil, permettant de déroulier le fil de coupe sans arrêté le moteur.

1. Lorsque le cable commence à être court, frappez la tête de coupe directement sur le sol ou sur un terrain dur en faisant fonctionner l'appareil à grande vitesse (fig. 7).

COUPE DÉCORATIVE

Inclinez l'appareil selon un angle de 30^ pour-retirer toute végétationautour des arbres,des poteaux,des haies etc.(Fig. 8).

BORDURES

Lorsque you coupez des cordures, laissez l'extrémité du fil effectuer la coupe.

COUPE DES BORDURES (Fig. 9)

1. La tête de coupe se trouvera à un angle correct en étant parallèle au sol.
2. NE FORCEZ PAS L'APPAREIL.
3. Pour effectuer une(Meilleure coupe et evacuer les débris d'herbe loin de vous, travailliez sur votre gauche.
4. Déplacez le coupe-bordures lentement à l'intérieur et à l'extérieur de la zone de coupe, par un mouvement d'avant en arrêté et de gauche à droite. Conservez une vitesse élevée pour une meilleure coupe.

EBC 1040

1. Coupez uniquement lorsque le gazon et les herbes sont secs.
2. La durée de vie de votre fil dépend de vos techniques de coupe, de ce que vous coupez, et des endroits où vous effectuez ces coupes. Des ruptures de fil peuvent être causées par:

des objets s'accrochant au fil;
- une usure normale du fil;
- une tentative de couper des herbes épaisses et robustes;
- un choc contre des murs ou des barrières.

INSTRUCTIONS D'ENTRETIEN / RÉPARATION

INSTALLATION D'UN NOUVEAU FIL DE COUPE

Vous pouvez remplacer le fil de coupe de deux manières différentes : en enroulant un nouveau fil sur la bobine existante ou en installing une nouvelle bobine de fil.

Utilisation de la bobine existante

Pour utiliser la bobine réceptrice existante, vous devez:

1. Vérifier le diamètre du fil à utiliser.
2. Enlever la bobine réceptrice et le ressort.
3. Enrouler le nouveau fil de coupe sur la bobine réceptrice.
4. Réinstaller la bobine réceptrice et le ressort.

Fil de coupe à utiliser

Utilisez une bobine réceptrice à deux fils avec un fil de coupe de:

2,00 mm (1000 W) EBC 1040

Démontage de la bobine existante

1. Dévissez, en sens horsaire, le contre-écrou de blocage de la bobine, figure 10.
2. Demontez la bobine réceptrice (Fig. 11).
3. A l'aide d'un chiffon propre, nettoyez l'intérieur de la bobine débitrice (Fig. 12).
4. Vérifiez le degré d'usage des dents (Fig.13). Si nécessaire, remplacez les bobines réceptrice et débitrice.

Enroulage du fil

1. Insérez les extrémités du nouveau fil de coupe dans les trous de la bobine réceptrice (Fig.14).

2. Formez une boucle de façon à Obtir deux longueurs égales avant d'insérer le fil dans les trous.

3. Enroulez le fil autour de la bobine en couches régulières et serrées (Fig.15), dans le sens indiqué.

4. Placez les extrémites du fil dans les encoches (Fig. 16).

Réinstallation de la bobine

1. Insérez les extrémites du fil dans les oeillets de la bobine débitrice (Fig. 17).
2. Attrapez les extremités et tirez fermement, afin de libérer le fil des encoches de la bobine réceptrice.
3. Revissez, en sens antihoraire, le contre-écrou de blocage, figure 10.

L'installation du fil est maintenant terminée.

Installation d'une nouvelle bobine

1. Procedez comme pour la bobine réceptrice existante:

2. Choix du fil de coupe à utiliser;

3. Démontage de la bobine réceptrice existante;
4. Réinstallation de la bobine réceptrice.

NETTOYAGE / STOCKAGE

1. N'obstruez pas les filtres à air.
2. N'utilise pas de détergeants puissants sur les revêtements en plastique ni sur la poignée.
3. L'humidité entraine des risques de courts-circuits. Essuyez donc bien la machine avec un chiffon doux.
4. Nettoyez soigneusement l'appareil avant de l'entreposer. Accrochez-le par la poignée dans un endroit sec et aéré, hors de portée des enfants.

FRANÇAIS

SPÉCIFICATIONS

MOTEUR	EBC 1040
Moteur
Moteur Régime nominal	Electrique 7500 - 8500 g/m
Démarreur	Bouton d'accélération
Arbre d'entrainment	6,2 mm
Tête de coupe	Avance du fil de coupe "Bump Head"
Niveau de vibration	3,65 m/s² (1000 W)
Niveau de pression du son (sans charge)	LPAm = 76 dB (A) (1000 W)
Niveau de puissance du son mesuré (sans charge)	LWA = 94,8 dB (A) (1000 W)
Niveau de puissance du son à garantie (sans charge)	LWA = 96 dB (A) (1000 W)
Diamètre trajectorye de coupe	400 mm (1000 W)
Poids	5,5 Kg (1000 W)
Diamètre du fil de coupe	2,0 mm (1000 W)

DéPANNAGE

PROBLÈME	CAUSE	ACTION
• Le moteur ne démarre pas	1. Le moteur s'arrête/ne démarre pas	1. Vérifiez si le cordon de raccordement est branché sur une prise électrique
	2. Tête de coupe enconnée d'herbe et de débris	2. Arrêtez le moteur et nettoyez la tête de coupe
• La tête de coupe ne tourne pas lorsque le bouton d'accélération est actionné	1. Arbre flexible cassé	1. Contactez votre distributeur/agréé
	2. Arbre flexible mal engagé	2. Contactez votre distributeur/agréé
• La tête de coupe ne fait pas avancer le fi	1. Plus de fil dans la tête de coupe	1. Réinstallé du fil
	2. Bobine réceptrice bloquée	2. Remplacez la bobine réceptrice
	3. Tête de coupe encrassée	3. Nettoyez la bobine réceptrice et la bobine débitrice
	4. Dents usées et	4. Remplacez la bobine réceptrice ébarbées et la bobine débitrice
	5. Fil noué	5. Demontez la tête, òtz la partie nouvelle et rembobinez le fil
	6. Fil tordu lors de son rembobinage	6. Demontez et rembobinez
	7. Pas assez de fil à	7. Appuyez sur le bouton de l'extérieur déblocage du fil et tirez 102 mm de fil, jusqu'à ce que ce dernier soit hors de la tête de coupe

Toutes les informations, illustrations et specifications de ce manuel sont basées sur les dernières informations disponibles au moment où nous les imprimons. Nous nous réservons le droit d'apporter des modifications à tout moment, sans notification préalable.

EBC 1040

GEFAHRENHINWEISE

Largo (m)	7	15	30	45
Tamaño (mm2)	1,2	1,6	1,6	2,0

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants:

98/37/EEC, 89/336/EEC, 73/23/EEC, 2000/14/CE (annex VI*) pour les produits electriques.

President / Directeur General

RYOBI LAWN & GARDEN (UK) LIMITED
