MANUALE UTENTE MarmoHeat Smart Klarstein

Riscaldatore radiante a infrarossi

Calefactor radiante de infrarrojos

10047628 10047629 10047630 10047631

COMFORTING OMFORTING FORTINGCOM TINGCOMFO COMFORTING OMFORTING FORTINGCOM TINGCOMFO

KLARSTEIN

www.klarstein.com

grazie per aver acquistato questo dispositivo. Leggere attentamente il manuale e rispettare le seguenti indicazioni per evitare danni. Malfunzionamenti causati dalla mancata osservanza delle indicazioni e delle avvertenze nel manuale d'uso non sono coperti dalla garanzia. Scansionare il codice QR per accedere al manuale d'uso più recente e ottenere ulteriori informazioni sul prodotto.

Specifiche tecniche 47

Avvertenze di sicurezza 48

Installazione 50

Descrizione del prodotto 52

Utilizzo 53

Gestione tramite smartphone 55

Pulizia e manutenzione 57

Risoluzione dei problemi 57

Smaltimento 58

Dichiarazione di conformità 58

Scheda tecnica del prodotto 59

SPECIFICHE TECNICHE

Numero articolo 10047628, 10047629 10047630, 10047631
Alimentazione 220-240 V~ / 50 Hz
Potenza 420 W 600 W
Potenza in standbyTempo di passaggio alla modalità standby	0,47 W3 minuti
Timer 24 ore
Montaggio indipendente o a parete
Standard WiFiFrequenza WiFiMax. Potenza della radiofrequenza	802.11 b/g/n2,4 GHz<20 dBm

AVVERTENZE DI SICUREZZA

Leggere tutte le istruzioni prima di mettere in funzione il dispositivo. Conservare le istruzioni di montaggio per future consultazioni. Conservare le istruzioni di montaggio per future consultazioni. Quando si mette via la stufa per un lungo periodo, utilizzare l'imballaggio originale.

• Non lasciare questo dispositivo incustodito quando è in funzione.
• Questa stufa diventa molto calda quando è in funzione. Non toccare le superfici calde.
• Non spostare il dispositivo durante l'uso. Prima di spostarla, attendere che la stufa si raffreddi completamente e verificare che sia stata scollegata dall'alimentazione.
• Posizionare il dispositivo ad almeno 1 m di distanza da materiali altamente infiammabili come mobili, alberi, foglie, fieno e cespugli.
• La stufa deve trovarsi ad almeno 1,8 m dal pavimento e ad almeno 0,7 m dal soffitto dell'edificio o da oggetti sospesi.
• La stufa non deve essere rivolta verso il soffitto. L'elemento riscaldante deve essere rivolto verso l'area da riscaldare.
• Tenere bambini e animali domestici a distanza di sicurezza dal dispositivo.
• I bambini a partire da 8 anni e le persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza possono utilizzare questo dispositivo, a condizione che siano tenuti sotto controllo o abbiano ricevuto istruzioni sull'uso sicuro del dispositivo e conoscano i pericoli connessi.
• I bambini non possono giocare con il dispositivo. Senza supervisione, i bambini non possono effettuare la pulizia e la manutenzione.
• Se ci sono segni di danni o malfunzionamenti, non mettere in funzione la stufa.
• Non cercare di riparare o regolare le funzioni elettriche o meccaniche di questo dispositivo. Il dispositivo non contiene parti riparabili dall'utente. Solo gli elettricisti qualificati possono effettuare interventi di manutenzione o riparazione. Il tentativo di riparare il dispositivo autonomamente invalida la garanzia.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo servizio di assistenza o da personale qualificato per evitare pericoli.
• Non toccare i componenti a mani nude. In caso di contatto accidentale, utilizzare un panno morbido e alcool metilico o alcool per rimuovere le impronte digitali, altrimenti queste rimarranno impresse sui componenti, causando un guasto prematuro della stufa.
• Non sostituire o tentare di sostituire i componenti di questo prodotto.
• Questo prodotto è adatto all'uso esterno e interno. Non utilizzare questa stufa in prossimità di bagni, docce o piscine.
• Questo prodotto non deve essere lasciato all'aperto a lungo.
  • Non toccare la spina con le mani bagnate o umide.
• Non far passare il cavo di alimentazione sotto il tappeto. Non coprire il cavo di alimentazione con tappeti, passatoie o altre coperture simili. Posizionare il cavo di alimentazione in modo da non inciamparvi.
• Non avvolgere il cavo di alimentazione intorno al dispositivo.
• Non inserire o far entrare oggetti estranei nelle aperture o nelle prese d'aria della stufa, poiché ciò potrebbe causare scosse elettriche, incendi o danni al dispositivo.
• Per evitare un possibile incendio, non bloccare lo sfiato.
• All'interno della stufa sono presenti parti riscaldanti e componenti ad arco o che generano scintille. Non utilizzarla in aree in cui vengono utilizzati o conservati benzina, vernici, esplosivi e/o liquidi

infiammabili. Tenere il dispositivo lontano da superfici calde e fiamme libere.

• Se possibile, evitare l'uso di prolunghe, che potrebbero surriscaldarsi e provocare un incendio. Tuttavia, se si deve utilizzare una prolunga, assicurarsi che sia adatta allo scopo e che sia stata testata per l'uso all'aperto. Si consiglia di installare o collegare un dispositivo RCD.
• Assicurarsi sempre che la stufa sia collegata a una presa di corrente adeguata, che è stata testata per l'uso all'aperto.
• Per scollegare la stufa, spegnere il regolatore e scollegarla dalla presa di corrente. Non scollegare la stufa tirando il cavo di alimentazione.
• Scollegare sempre il dispositivo e assicurarsi che si sia completamente raffreddato prima di spostarlo, pulirlo o metterlo via.
• Questa stufa è adatta esclusivamente all'uso domestico e non deve essere utilizzata per scopi commerciali. Qualsiasi uso alternativo, non raccomandato dal produttore, può causare incendi, scosse elettriche o lesioni alle persone.
• Non è consigliabile utilizzare accessori con la stufa.
• Prima di installare la stufa, controllare che la parete esterna non sia danneggiata.
• Utilizzarla sempre su superfici asciutte, adeguatamente solide, stabili, piane e orizzontali.
• Controllare gli elementi di comunicazione, i cavi e i condotti della parete esterna. Se ci sono linee di servizio nelle vicinanze, non installare la stufa e trovare un altro posto dove installare questo prodotto.
• Non posizionare la stufa direttamente sopra o sotto la presa di corrente.
• Non rimuovere le etichette o gli adesivi di avvertimento dal prodotto.

ATTENZIONE

Pericolo di incendio

Non coprire mai la stufa. Se si copre il dispositivo, si corre il rischio di surriscaldamento e incendio. La stufa non deve essere posizionata direttamente sotto una presa di corrente.

ATTENZIONE

Rischio di ustioni

Alcune parti di questo dispositivo possono diventare molto calde e causare ustioni. Occorre prestare particolare attenzione in presenza di bambini e persone vulnerabili.

ATTENZIONE

Rischio di lesioni personali

Questa stufa non è dotata di un dispositivo di controllo della temperatura ambiente. A meno che non ci sia una supervisione continua, non utilizzare questa stufa in una stanza piccola occupata da persone che non possono lasciare la stanza da sole.

INSTALLAZIONE

Istruzioni per il montaggio a parete

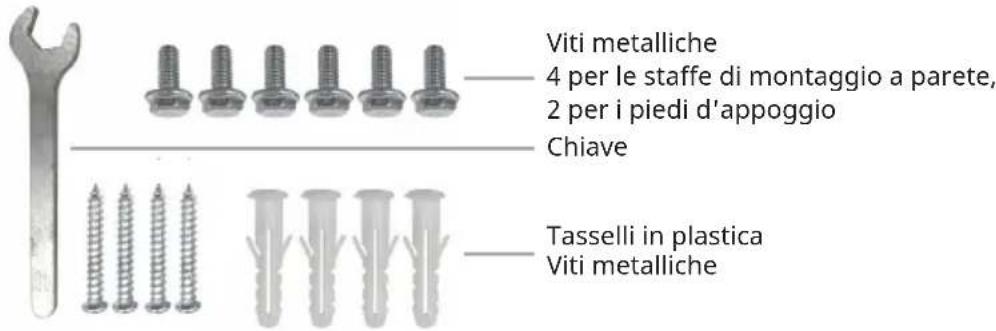

Disimballare il prodotto e tirare fuori la stufa con il pacchetto di accessori per il montaggio a parete. Qui ci sono gli accessori per il montaggio a parete come indicato di seguito.

Viti metalliche 4 per le staffe di montaggio a parete, 2 per i piedi d'appoggio Chiave Tasselli in plastica Viti metalliche

1. Segnare le posizioni dei quattro fori da praticare sulla parete e realizzarli con il trapano. Assicurarsi che la distanza tra i fori sia uguale a quella dei fori sulle staffe per il montaggio a parete. Si prega di fare riferimento ai seguenti dettagli sulla distanza.
2. Inserire i tasselli di plastica nei fori.
3. Inserire le viti in metallo nei tasselli di plastica.

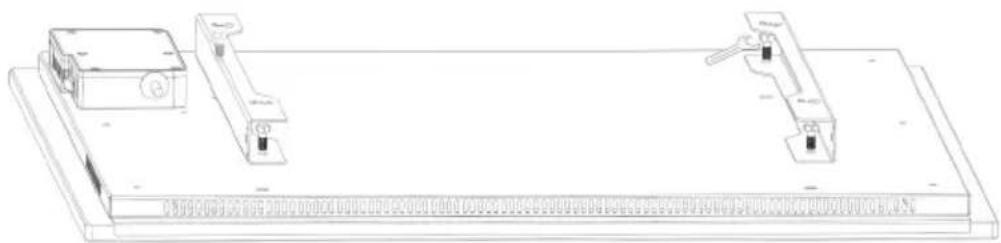

4. Utilizzare la chiave e le quattro viti per fissare le due staffe di montaggio a parete, come nella foto seguente.
5. Sollevare la stufa e mettere i quattro fori sulle staffe sul retro della stufa in corrispondenza delle 4 viti sulla parete e far scorrere la vite dalla posizione C alla posizione D spostando leggermente la stufa.

Istruzioni per l'installazione indipendente

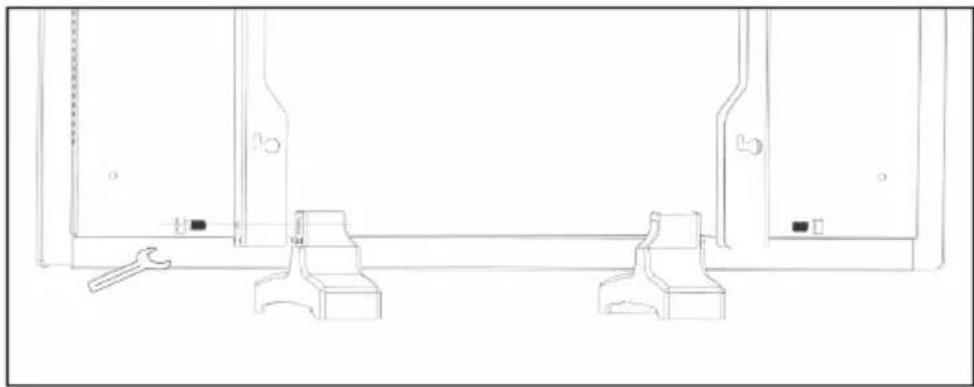

Togliere i due piedini e posizionarli nella parte inferiore delle due staffe di montaggio a parete, quindi utilizzare la chiave e le due viti metalliche per fissarli. Fare riferimento all'immagine seguente.

DESCRIZIONE DEL PRODOTTO

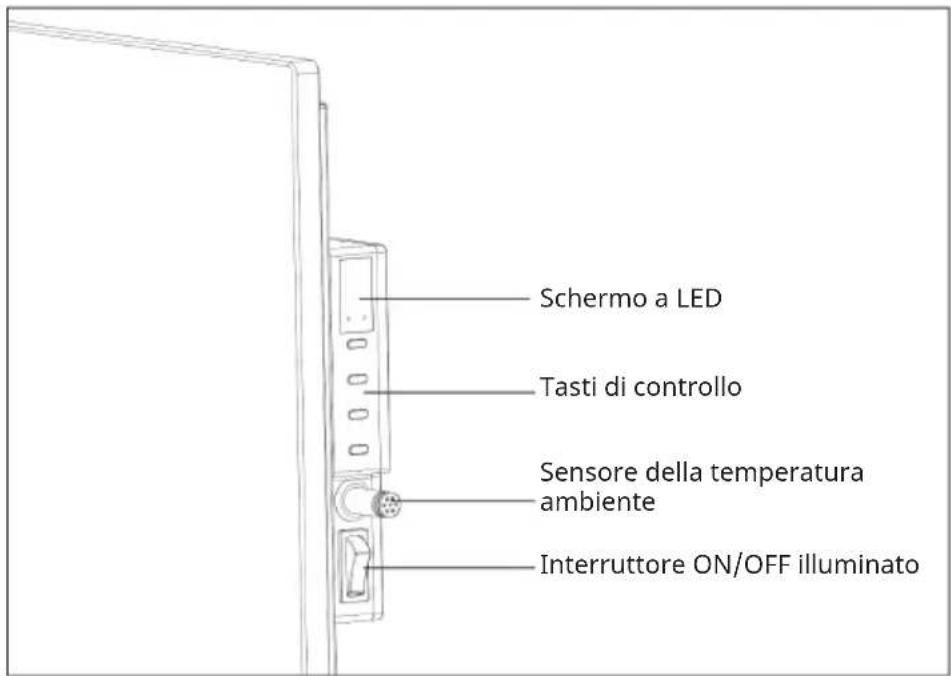

Schermo a LED Tasti di controllo Sensore della temperatura ambiente Interruttore ON/OFF illuminato

UTILIZZO

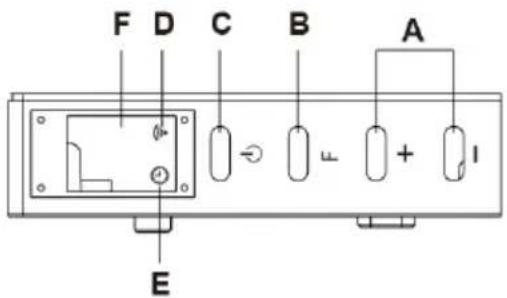

Pannello di controllo

F D C B A E

A Tasto up/down (in alto/in basso)
B Timer e tasto del WiFi
C Interruttore ON/OFF
D Spia del WiFi
E Spia del timer
F Display

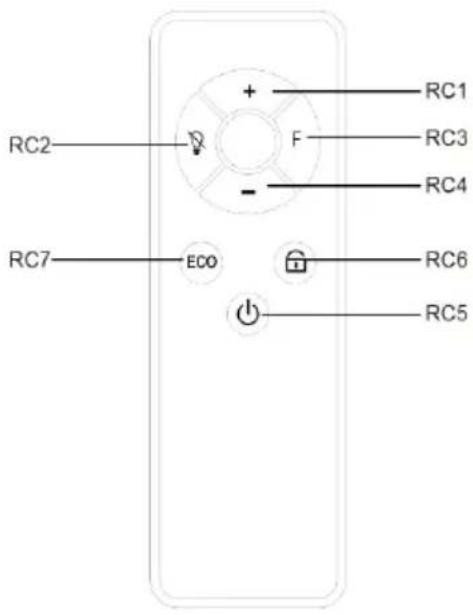

RC2 + - F RC1 RC3 RC4 RC7 ECO RC6 RC5

RC1 "+" aumentare la temperatura
RC2 Schermo spento
RC3 "F" Timer
RC4 "-" diminuire la temperatura
RC5 ON/OFF
RC6 Blocco per bambini
RC7 Modalità ECO

Procedere all'uso

1. Controllare che la stufa non sia danneggiata.
2. Inserire la spina nella presa.
3. Accendere l'interruttore principale: la luce si accende e la stufa è in modalità standby.
4. Ora premere il tasto ON/OFF: la stufa entra in funzione. Il display mostra la temperatura impostata.
5. Premere prima il tasto ON/OFF per spegnere il dispositivo. Ora la stufa è in modalità standby. Spegnere ora l'interruttore principale (O); la luce si spegnerà. Infine, staccare la spina dalla presa.

Impostazione della temperatura

1. Se si preme il tasto + o -, l'impostazione della temperatura lampeggia 5 volte sul display.
2. È possibile regolare la temperatura premendo il tasto + o - mentre lampeggia.
3. Ad ogni pressione del tasto, la temperatura viene aumentata (+) o diminuita (-) di un grado.
4. Il dispositivo manterrà l'impostazione della temperatura accendendosi e spegnendosi automaticamente.

Timer

• Premendo brevemente una volta il tasto F si accende il timer. La spia del timer si accende e il display lampeggia.
• È possibile impostare il timer per lo spegnimento automatico premendo [+] or [-]: a ogni pressione si va avanti o indietro di un'ora. Il timer verrà impostato dopo 5 lampeggiamenti invariati.
• A questo punto il display mostra alternativamente la temperatura impostata e il numero di ore impostato. In seguito, il display si spegne.
• La stufa si spegne da sola dopo il numero di ore impostato.

Impostazione del WiFi

• Quando si accende il dispositivo, la spia del simbolo WiFi non lampeggia automaticamente. Tenere premuto il tasto F per circa 3 secondi finché non si sente un segnale acustico.
• Quando la luce blu del simbolo del WiFi lampeggia rapidamente (due volte al secondo), il dispositivo è in modalità di accoppiamento. In questa modalità, è possibile connettersi al WiFi con lo smartphone.
• Se è necessario ripristinare il WiFi, tenere premuto il tasto F per circa 3 secondi.
• Il tempo massimo per la configurazione della rete è di 180 secondi. Durante questo periodo, se l'accoppiamento non è riuscito, è necessario riattivare la modalità di accoppiamento.

Nota: il display si spegne se non si modifica nulla nelle impostazioni per circa 1 minuto. È possibile riattivarlo premendo una volta un tasto a piacere.

GESTIONE TRAMITE SMARTPHONE

Se si collega l'apparecchio al WiFi, è possibile gestirlo comodamente con la relativa applicazione Klarstein. L'app non solo consente di controllare l'apparecchio da remoto dal proprio smartphone, ma consente anche di accedere a ricette e ad altre informazioni.

Per collegare il telefono al dispositivo Klarstein, procedere come segue:

1 Per prima cosa scaricare l'app Klarstein scansionando il codice QR con lo smartphone (vedere sotto) o scaricarla direttamente dall'App Store o da Google Play.
2 Accertarsi che lo smartphone sia connesso alla stessa rete WiFi a cui deve collegarsi il dispositivo Klarstein.
3 Aprire l'applicazione Klarstein.
4 Accedere con il proprio account. Se non si possiede ancora un account, registrarsi nell'app Klarstein.
5 Seguire le istruzioni contenute nell'App.

App-Download

Utilizzare la funzione di scansione del telefono per eseguire la scansione del codice QR e salvare l'applicazione sullo smartphone.

Nota: L'applicazione fornisce ulteriori informazioni su come utilizzarla e su come connettersi al dispositivo non appena viene aperta per la prima volta.

iOS Android

Correzione degli errori in caso di problemi di connessione

Se non è possibile trovare il dispositivo Klarstein nella rete Wi-Fi, controllare i seguenti punti:

1 La spina non è collegata. Assicurarsi che il dispositivo sia collegato a una presa elettrica.
2 Il dispositivo non si trova in modalità di accoppiamento. Assicurarsi che l'indicazione Wi-Fi (LED) sul pannello di controllo del dispositivo smart lampeggi come descritto alla voce „Resettare le impostazioni Wi-Fi“ del dispositivo smart in questione (indicazioni a riguardo possono essere normalmente trovate alla voce „Connessione dei dispositivi“).
3 Il punto di accesso Wi-Fi non opera sulla banda da 2,4 GHz. Assicurarsi che il punto di accesso utilizzato operi sulla banda da 2,4 GHz e che sia disponibile un SSID personale sulla banda da 2,4 GHz. Se non si è sicuri del tipo di banda del punto di accesso, rivolgersi al fornitore di Internet.

Importante: tenere presente che se il router Wi-Fi è dotato di dualband e opera dunque sia sulla banda da 2,4 GHz che su quella da 5 GHz, è necessario dividere gli SSID per ogni banda e utilizzare per il collegamento l'SSID della banda da 2,4 GHz.

4 Controllare le impostazioni del firewall della rete Wi-Fi. L'impostazione del firewall della rete Wi-Fi potrebbe non permettere alla app Klarstein di configurare le impostazioni Wi-Fi sul dispositivo smart. Assicurarsi di non utilizzare reti Wi-Fi pubbliche, come ad es. presso aeroporti, hotel, aziende, ecc.

5 Diversi dati di registrazione su smartphone e app. Assicurarsi che i dati di registrazione Wi-Fi inseriti nella app Klarstein corrispondano a quelli con cui è collegato lo smartphone.

Se sono stati rispettati i punti citati in precedenza e lo smartphone continua a non connettersi alla app, si prega di inviare un'email al seguente indirizzo per ricevere supporto: [e-mail].

PULIZIA E MANUTENZIONE

Pulizia

AVVERTENZA: rischio di scosse elettriche

Prima di pulire, rimuovere il cavo di alimentazione dalla presa di corrente e lasciare raffreddare il dispositivo. Non immergere il dispositivo in acqua o altri liquidi durante la pulizia.

Attenzione! Una pulizia regolare e accurata aiuta la stufa a funzionare in modo efficiente per molti anni.

L'esterno può essere pulito con un panno morbido e umido e poi asciugato. Non utilizzare polveri abrasive o lucidanti per mobili per non danneggiare la finitura della superficie. Per staccare la stufa dalla parete, per la pulizia e lavori di ristrutturazione, è sufficiente aprire il tappo della vite e svitare i bulloni.

Per lo stoccaggio a breve termine, è sufficiente spegnere la stufa, staccare la spina e lasciarla in posizione. Per uno stoccaggio a lungo termine, è possibile smontarla dalla parete o coprirla.

RISOLUZIONE DEI PROBLEMI

Se la stufa non funziona, seguire queste istruzioni

• Assicurarsi che l'interruttore o il fusibile funzioni correttamente.
• Accertarsi che la stufa sia collegata e che la presa elettrica funzioni correttamente.
• Se l'interruttore ON/OFF non è illuminato in posizione ON, contattare il servizio di assistenza ai clienti di Klarstein.

Nota: se si verifica un problema con la stufa, consultare le informazione della garanzia per ottenere indicazioni non tentare di aprire o riparare la stufa in autonomia. Tale operazione può invalidare la garanzia e causare danni o lesioni personali. Se il problema persiste, contattare il distributore.

SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

Il prodotto contiene batterie. Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di batterie, non possono essere smaltite con i normali rifiuti domestici. Preghiamo di informarvi sulle regolamentazioni vigenti sullo smaltimento delle batterie. Grazie al corretto smaltimento dei vecchi dispositivi si tutela l'ambiente e la salute delle persone da conseguenze negative.

DICHIARAZIONE DI CONFORMITÀ

C€

Produttore:

Chal-Tec GmbH, Mühlenstraße 25, 10243 Berlino, Germania.

Contattateci: [e-mail]

Il fabbricante, Chal-Tec GmbH, dichiara che il tipo di apparecchiatura radio MarmoHeat è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: use.berlin/10047628

SCHEDA TECNICA DEL PRODOTTO

Identificatore/-i del modello: 10047628,10047629
Articolo Simbolo Valore	Unità Articolo
Potenza termica Tipo di potenza termica/controllo della temperatura ambiente (selezionare uno)
Potenza termica nominale	Pnom 0,42 kW Potenza termica a singolo stadio e nessun controllo della temperatura ambiente				No
Potenza termica minima (indicativa)	Pmin 0,42 kW Due o più fasi manuali, senza controllo della temperatura ambiente				No
Potenza termica massima continua	Pmax,c 0,42 kW Con termostato meccanico per il controllo della temperatura ambiente				No
Consumo di energia Controllo elettronico della temperatura ambiente con timer giornaliero.					No
A dispositivo spento Po 0,00 kW Controllo elettronico della temperatura ambiente con timer settimanale					Sì
In modalità standby Psm 0,47 kW Altre opzioni di controllo (è possibile effettua-re più selezioni)
In modalità inattiva Pidle 0,58 kW Controllo della temperatura ambiente, con rilevamento di presenza					No
In standby di rete	Pnsm	0,96 W Controllo della temperatura ambiente, con rilevamento di finestre aperte			Sì
Modalità standby con indicazione delle informazioni o dello stato			Sì Opzione di controllo a distanza Sì
Energia stagionale per il riscaldamento degli ambienti.	_s,on	94	%	Controllo adattativo dell'avviamento	No
Efficienza in modalità attiva.				Limitazione della durata operativa	No
				Sensore a bulbo nero	No
				Funzionalità di autoapprendimento	No
				Accuratezza del controllo	No
Dettagli di contatto	Chal-Tec GmbH, Mühlenstrasse 25, 10243 Berlino, Germania.
Identificatore/-i del modello: 10047630,10047631
Articolo Simbolo Valore	Unità Articolo
Potenza termica Tipo di potenza termica/controllo della temperatura ambiente (selezionare uno)
Potenza termica nominale	Pnom 0,60	kW Potenza termica a	singolo stadio e nessun controllo della temperatura ambiente		No
Potenza termica minima (indicativa)	Pmin 0,60	kW Due o più fasi manuali, senza con-trollo della temperatura ambiente			No
Potenza termica massima continua	Pmax,c 0,60	kW Con termostato	meccanico per il con-trollo della temperatura ambiente		No
Consumo di energia Controllo elettronico della tempera-tura ambiente con timer giornaliero.					No
A dispositivo spento Po	0,00 kW Co	controllo elettronico della temperatura ambiente con timer settimanale			Sì
In modalità standby Psm	0,47 kW A	altre opzioni di controllo (è possibile effettua-re più selezioni)
In modalità inattiva Pidle	0,58 kW C	controllo della temperatura ambiente, con rilevamento di presenza			No
In standby di rete	Pnsm	0,96	W	Controllo della temperatura ambien-te, con rilevamento di finestre aperte	Sì
Modalità standby con indicazione delle informazioni o dello stato			Sì	Opzione di controllo a distanza	Sì
Energia stagionale per il riscaldamento degli ambienti.	_s,on	94	%	Controllo adattativo dell'avviamento	No
Efficienza in modalità attiva.				Limitazione della durata operativa	No
				Sensore a bulbo nero	No
				Funzionalità di autoapprendimento No
				Accuratezza del controllo	No
Dettagli di contatto	Chal-Tec GmbH, Mühlenstrasse 25, 10243 Berlino, Germania.
