MANUALE UTENTE HCR79F19EHSB HAIER

4 Informazioni per la sicurezza

9 Uso previsto

10 Descrizione del prodotto

11 Pannello di controllo

12 Uso

19 Dotazioni

28 Suggerimenti per il risparmio energetico

29 Cura e pulizia

31 Risoluzione dei problemi

35 Installazione

38 Dati tecnici

Operazioni preliminari al primo utilizzo 5

Installazione 5

Uso quotidiano 6

Prima accensione 12

Impostazioni della funzione di blocco/sblocco 12

Regolazione della temperatura del frigorifero 12

Regolazione della temperatura del congelatore 13

Regolazione della temperatura della Switch Zone 13

Funzione My Zone 14

Funzione Eco 14

Funzione Super Cool 15

Funzione Super Frz. 15

Funzione Holiday 16

Funzionamento della macchina per il ghiaccio 16

Funzione Fast Ice 17

Funzione Water On 17

Funzione Filter Reset 17

Grazie per aver acquistato un prodotto Haier.

Leggere attentamente queste istruzioni prima di utilizzare l'elettrodomestico. Le istruzioni contengono informazioni importanti per ottimizzare l'uso dell'elettrodomestico e garantire l'installazione, l'uso e la manutenzione sicuri e corretti.

Conservare il presente manuale in un luogo comodo, in modo da poterlo sempre consultare per un uso sicuro e corretto dell'elettrodomestico.

Se l'elettrodomestico viene venduto, ceduto o abbandonato in caso di trasloco, trasferire anche il presente manuale in modo che il nuovo proprietario possa comprendere l'uso dell'elettrodomestico e delle avvertenze di sicurezza.

AVVERTENZA - Informazioni importanti per la sicurezza

AVVISO - Informazioni generali e consigli

Informazioni ambientali

Smaltimento

Contribuire a proteggere l'ambiente e la salute umana. Collocare l'imballo in appositi contenitori affinché venga riciclato. Contribuire al riciclo dei rifiuti delle apparecchiature elettriche ed elettroniche. Non smaltire gli elettrodomestici contrassegnati con questo simbolo assieme ai rifiuti domestici. Conferire il prodotto presso la struttura di riciclo locale o rivolgersi all'ufficio comunale preposto.

AVVERTENZA!

Pericolo di lesioni o soffocamento!

I refrigeranti e i gas devono essere smaltiti in maniera professionale. Accertarsi che la tubazione del circuito del refrigerante non sia danneggiata prima di smaltirla correttamente. Scollegare l'elettrodomestico dalla rete elettrica. Tagliare il cavo di alimentazione e smaltirlo. Rimuovere vassoi e cassetti, fermaporte e guarnizioni, per evitare che bambini e animali domestici rimangano chiusi nell'elettrodomestico.

Prima di accendere l'elettrodomestico per la prima volta, leggere i seguenti consigli sulla sicurezza:

AVVERTENZA!

Operazioni preliminari al primo utilizzo

Accertarsi dell'assenza di danni dovuti al trasporto.
Rimuovere tutti gli elementi di imballo e tenerli fuori dalla portata dei bambi
Per garantire la totale efficienza del circuito del refrigerante, attendere almeno due ore prima di installare l'elettrodomestico.
L'elettrodomestico deve essere maneggiato sempre da almeno due person perché è pesante.

Installazione

▶ Installare l'elettrodomestico in un luogo asciutto e ben ventilato. Lasciare uno spazio libero di almeno 10 cm sopra e attorno all'elettrodomestico.
Non collocare mai l'elettrodomestico in zone umide o soggette a schizzi d'acqua. Pulire e asciugare schizzi e macchie d'acqua con un panno morbi e pulito.
▶ Non installare l'elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori).
▶ Installare l'elettrodomestico a livello in un'area adatta alle dimensioni e all'uso.
Le aperture di ventilazione nell'elettrodomestico o nella struttura a incasso devono rimanere sempre libere.
Accertarsi che i dati elettrici sulla targhetta siano conformi all'alimentazione elettrica. In caso contrario, rivolgersi a un elettricista.
L'elettrodomestico funziona con corrente elettrica 220-240 Vca / 50 Hz. Oscillazioni anomale della tensione possono causare il mancato avvio dell'elettrodomestico, danni al controllo della temperatura o al compressore oppure rumori anomali durante il funzionamento. In tal caso, è opportuno montare un regolatore automatico.
▶ Non adoperare prese multiple o cavi di prolunga.
▶ Non collocare prese multiple o alimentatori portatili nella parte posteriore dell'elettrodomestico.
Accertarsi che il cavo di alimentazione non sia intrappolato dal frigorifero. Non calpestare il cavo di alimentazione.
- Questo dispositivo non deve essere utilizzato se non è presente un collegamento di messa a terra all'edificio o se non è stato installato un interruttore differenziale con presa doppia.

AVVERTENZA!

Per l'alimentazione elettrica utilizzare una presa separata collegata a terra e facilmente accessibile. L'elettrodomestico deve essere collegato a terra.
▶ Non danneggiare il circuito di refrigerazione.

Uso quotidiano

▶ Questo elettrodomestico può essere utilizzato da bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo sotto stretta sorveglianza o se hanno appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono consapevoli dei relativi pericoli.

▶ I bambini di età da 3 a 8 anni possono introdurre e prelevare alimenti dall'elettrodomestico, ma non devono pulirlo o installarlo.

▶ Tenere lontani dall'elettrodomestico i bambini di età inferiore a 3 anni, a meno che non siano costantemente sorvegliati.

▶ Impedire ai bambini di giocare con l'elettrodomestico.

In caso di perdite di gas refrigerante o altri gas infiammabili in prossimità dell'elettrodomestico, chiudere la valvola del gas che fuoriesce, aprire porte e finestre e non staccare la spina del cavo di alimentazione del frigorifero o di altri elettrodomestici.

▶ Si noti che l'elettrodomestico è impostato per il funzionamento in un intervallo di temperatura ambiente specifico compreso tra 10 e 43 °C. L'elettrodomes potrebbe non funzionare correttamente se lasciato per un lungo periodo a una temperatura superiore o inferiore all'intervallo indicato.

Non collocare elementi instabili (oggetti pesanti, contenitori pieni d'acqua) sopra il frigorifero, per evitare lesioni personali dovute a cadute o scosse elettriche causate dal contatto con l'acqua.

Non caricare eccessivamente i ripiani dello sportello. Lo sportello potrebbe deformarsi, il portabottiglie potrebbe fuoriuscire o l'elettrodomestico potrebri rovesciarsi.

- Aprire e chiudere gli sportelli solo adoperando le maniglie. La distanza tra gli sportelli e tra gli sportelli e il mobile è molto limitata. Non allungare le mani in queste zone per evitare di schiacciarsi le dita. Aprire o chiudere gli sportelli del frigorifero solo quando non ci sono bambini nel raggio di movimento degli sportelli.

AVVERTENZA!

▶ Non conservare né utilizzare materiali esplosivi o corrosivi nell'elettro-domestico o nelle vicinanze.
Non conservare medicinali, batteri o sostanze chimiche nell'elettrodomestic. Questo apparecchio è un elettrodomestico. Si sconsiglia di conservare materiali che richiedono temperature rigide.
▶ Non riporre liquidi in bottiglie o lattine (né alcolici ad elevata gradazione), specialmente bevande gassate, nel congelatore, perché durante il congelamento potrebbero scoppiare.
Se la temperatura del congelatore è aumentata, controllare lo stato degli alimenti.
Non impostare una temperatura inutilmente bassa nel comparto frigorifero. Con impostazioni elevate possono crearsi temperature sotto zero. Attenzione le bottiglie possono scoppiare
Non toccare i prodotti congelati con le mani bagnate (indossare i guanti). In particolare, non mangiare i ghiaccioli subito dopo averli tolti dal comparto congelatore. In caso contrario, potrebbe congelarsi la bocca e potrebbero formarsi vesciche da gelo. PRONTO SOCCORSO: collocare immediata-mente la zona congelata sotto l'acqua fredda corrente. Non tirare via la zona congelata!
Non toccare la superficie interna del comparto congelatore durante il funzionamento, soprattutto con le mani bagnate, poiché le mani potrebbero congelarsi sulla superficie.
In caso di blackout o prima della pulizia, scollegare l'elettrodomestico Attendere almeno 7 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore.
▶ Non adoperare dispositivi elettrici all'interno dei comparti dell'elettrodomestico destinati alla conservazione degli alimenti, a meno che non siano del tipo consigliato dal produttore. Manutenzione / pulizia
Accertarsi che i bambini siano sorvegliati se effettuano la pulizia e la manutenzione.
▶ Scollegare l'elettrodomestico dalla rete elettrica prima di effettuare operazio di manutenzione ordinaria. Attendere almeno 7 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compresso

AVVERTENZA!

▶ Scollegare l'elettrodomestico tenendo la spina e non il cavo.
▶ Non pulire l'elettrodomestico con spazzole rigide, spazzole metalliche, dete in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Per evitare danni, effettuare la pulizia con un detergente speciale per frigoriferi.
▶ Non raschiare via ghiaccio e brina con oggetti appuntiti. Non adoperare spray, riscaldatori elettrici (ad es. asciugacapelli) o altre fonti di calore per evitare danni ai componenti in plastica.
▶ Non usare oggetti meccanici o utensili diversi da quelli consigliati dal produttore per accelerare lo sbrinamento.
Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi.
▶ Non cercare di riparare, smontare o modificare personalmente l'elettro domestico. Per le riparazioni rivolgersi all'assistenza clienti.
▶ Eliminare la polvere sul retro dell'unità almeno una volta all'anno per scongiurare il rischio di incendio e limitare i consumi energetici.
▶ Non spruzzare o schizzare liquidi sull'elettrodomestico durante la pulizia.
▶ Per pulire questo elettrodomestico non utilizzare apparecchi a vapore.
▶ Non pulire i ripiani di vetro freddi con acqua calda. Un'improvvisa variazione della temperatura può causare la rottura del vetro.

Informazioni sul gas refrigerante

AVVERTENZA!

L'elettrodomestico contiene il refrigerante infiammabile ISOBUTANO (R600a). Accertarsi che il circuito del refrigerante non abbia subito danni durante il trasporto o l'installazione. Eventuali perdite di refrigerante possono causare lesioni oculari o incendi. In caso di danni, tenere lontane fonti di fiamme libere, ventilare perfettamente l'ambiente e non collegare o scollegare i cavi di alimentazione dell'elettrodomestico o di altri elettrodomestici.

Informare l'assistenza clienti.

In caso di contatto con gli occhi, sciacquare immediatamente con acqua corrente e rivolgersi tempestivamente a un oculista.

Uso previsto

Questo elettrodomestico è destinato al raffreddamento e al congelamento di alimenti. È stato progettato esclusivamente per l'uso in applicazioni domestiche e simili, ad es. zone cucina del personale in negozi, uffici e altri ambienti di lavoro; in fattorie, da clienti in hotel, motel e altri ambienti di tipo residenziale, nonché in bed-and-breakfast e attività di ristorazione. Non è destinato ad usi commerciali o industriali.

Non sono consentiti cambiamenti o modifiche all'elettrodomestico. Utilizzi errati possono causare pericoli e annullare la garanzia.

Norme e direttive

e C ∈

UK CA

Questo prodotto è conforme ai requisiti di tutte le direttive CE vigenti con le corrispondenti norme armonizzate e le norme del Regno Unito che prevedono il marchio CE e UKCA.

ATTENZIONE!

1.

Quando si chiude lo sportello, la striscia verticale dello sportello sinistro deve essere piegata verso l'interno (1).

2.

Se si cerca di chiudere lo sportello sinistro e la stris verticale non è piegata (2), occorre prima piegarla, altrimenti colpirà l'asta di fissaggio o lo sportello destro. In tal caso, la striscia dello sportello potrebba danneggiarsi o potrebbero verificarsi perdite.

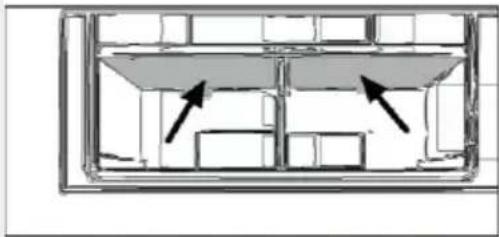

Il telaio contiene una serpentina scaldante. La temperatura della superficie aumenta lievemente, ma ciò è normale e non influisce sul funzionamento dell'elettrodomestico.

AVVISO

A causa di modifiche tecniche e della varietà dei modelli, alcune illustrazioni riportate nel presente manuale possono essere diverse dall'aspetto reale del modello acquistato.

A B C

A: Comparto frigo

1 Supporto dello sportello
2 Portabottiglie (in alto a sinistra)
3 Portabottiglie (al centro a sinistra)
4 Portabottiglie (in basso a sinistra)
5 Portabottiglie (in alto a destra)
6 Portabottiglie (al centro a destra)
7 Portabottiglie (in basso a destra)

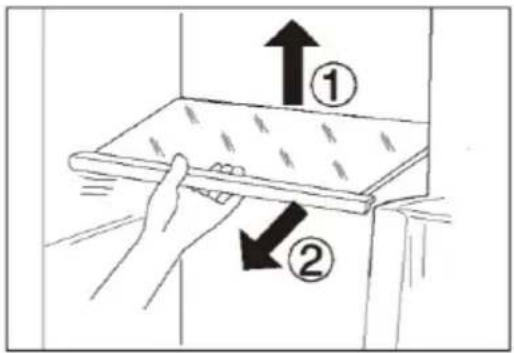

8 Ripiano in vetro
9 Ripiano in vetro
10 Ripiano in vetro

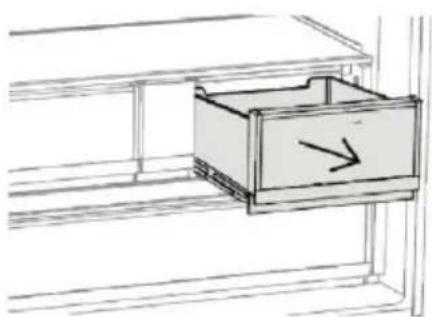

11 Pannello del cassetto Humidity Zone
12 Pannello del cassetto My Zone
13 Cassetto Humidity Zone

14 Cassetto My Zone
15 Filtro dell'acqua

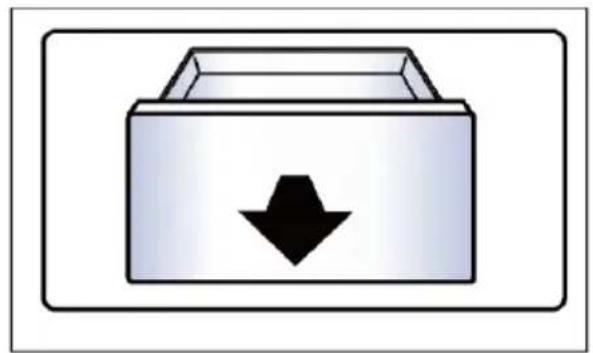

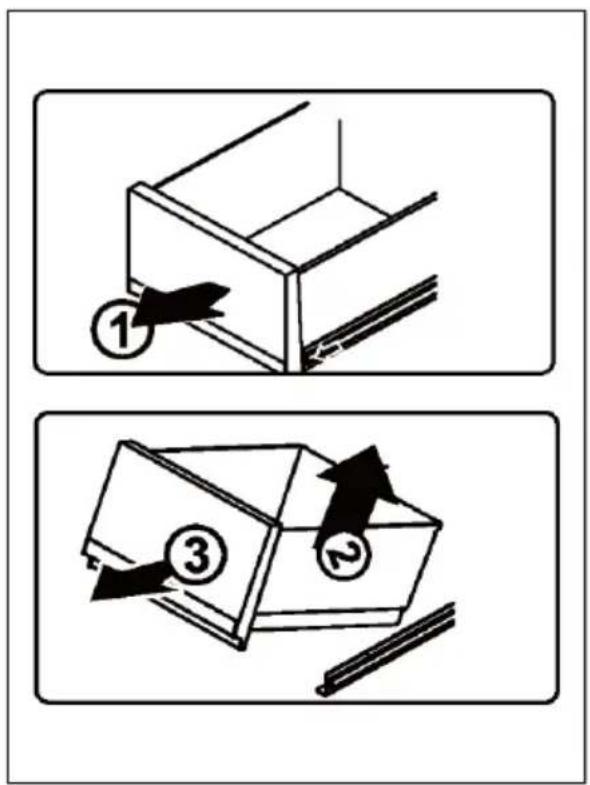

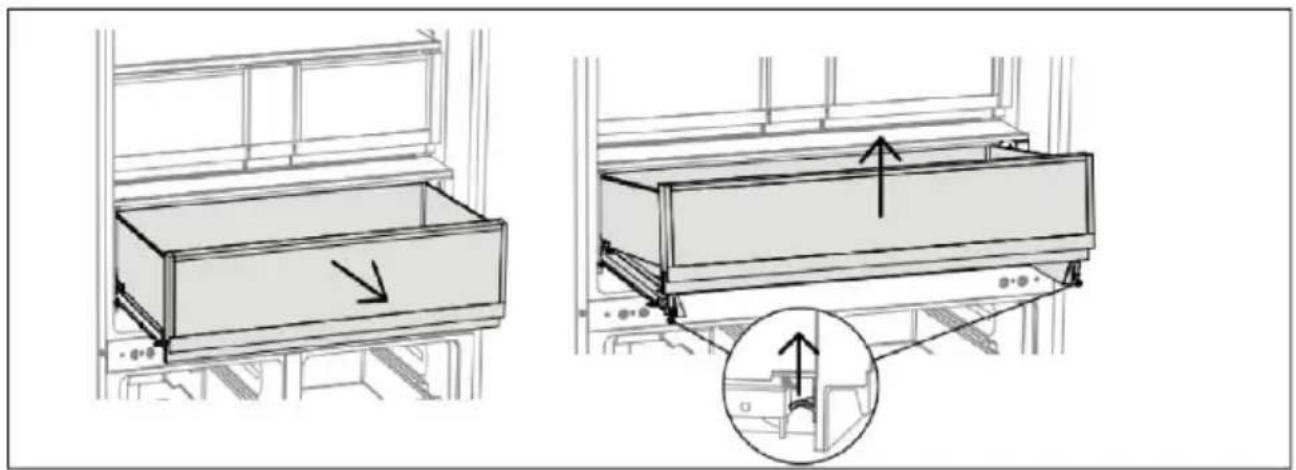

16 Fresh Box
B: Comparto congelatore
17 Gruppo macchina per il ghiaccio
18 Contenitore per la conservazione del ghiaccio
19 Vassoio per la conservazione
20 Cassetto per la conservazione (centrale)
21 Cassetto per la conservazione (inferiore)
C: Comparto Switch Zone
22 Vassoio per la conservazione
23 Cassetto per la conservazione (centrale)
24 Cassetto per la conservazione (inferiore)

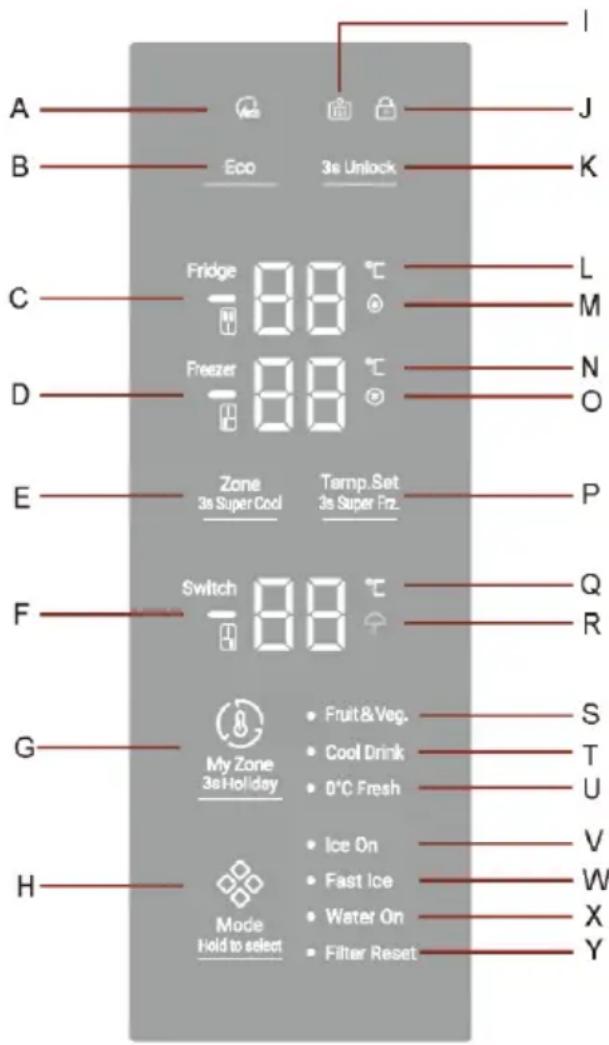

Pannello di controllo

A Indicatore Eco
C Indicatore frigorifero
D Indicatore congelatore
F Indicatore Switch
I Indicatore filtro
J Indicatore blocco
L Indicatore temperatura °C frigorifero
M Indicatore Super Cool
N Indicatore temperatura °C congelatore
O Indicatore Super Frz.
Q Indicatore temperatura °C Switch
R Indicatore Holiday
Q Indicatore temperatura °C Switch
S Indicatore Fruit&Veg
T Indicatore Cool Drink
U Indicatore 0°C Fresh
V Indicatore Ice On
W Indicatore Fast Ice
X Indicatore Water On
Y Indicatore Filter Reset

Pulsanti:

B Funzione Eco

E Funzione Zone

3s Super Cool

G Funzione My Zone

3S Holiday

K Funzione 3s Unlock

P Funzione Temp. Set 3s Super Frz.

Prima accensione

- Quando il frigorifero viene acceso per la prima volta, ilo comparto frigorifero viene impostato automaticamente a 5 °C, la temperatura del comparto Switch Zone viene impostata automaticamente a -6° C, il comparto congelatore viene impostato automaticamente a -18 °C e il comparto My Zone è impostato al livello ‘Fruit&Veg’.

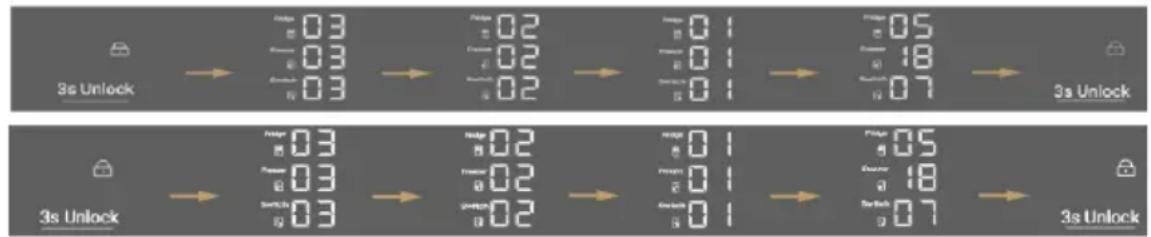

Impostazioni della funzione di blocco/sblocco

Il display di questo dispositivo può passare automaticamente alla modalità di blocco. Dopo 30 secondi di inattività successivamente alla pressione di un pulsante, lo schermo si spegne e si blocca automaticamente. Con l'elettrodomestico non in modalità di blocco, se si tiene premuto il pulsante della funzione di blocco/sblocco per 3 secondi, verrà emesso un segnale acustico e l'indicatore "Funzione di blocco del pannello" si accenderà per indicare che l'elettrodomestico è entrato in modalità di blocco. Per sbloccare l'elettrodomestico, tenere premuto il pulsante della funzione di blocco/sblocco per 3 secondi: verrà emesso un segnale acustico e l'indicatore "Funzione di blocco del pannello" si spegnerà per indicare che l'elettrodomestico è stato sbloccato.

In modalità di blocco, non è possibile apportare modifiche ad alcuna funzione, ad eccezione della funzione di sblocco.

Regolazione della temperatura del frigorifero

▶ 1. Regolazione della temperatura del comparto frigorifero
▶ Quando il pannello del display è acceso e sbloccato, premere il pulsante di regolazione "(Zone)". Quando sul pannello del display si accende l'indicatore a doppio 8 per "(Fridge)", si entra nella modalità di regolazione della temperatura di refrigerazione. La temperatura di refrigerazione visualizza il valore attualmente impostato. A ogni pressione del pulsante di regolazione della temperatura Temp. Set, il valore della temperatura di refrigerazione impostato diminuisce di 1 unità, fino al raggiungimento del valore minimo del comparto frigorifero. Premendo nuovamente il pulsante si passa al valore massimo e la sequenza si ripete. Se si interrompono le pressioni sul pulsante per 5 secondi, il valore di regolazione corrente smette di lampeggiare e viene confermato il valore impostato corrente, che viene visualizzato fino allo spegnimento del display. Se entro 5 secondi viene premuto un altro pulsante diverso da Temp. Set, il valore visualizzato smette di lampeggiare e il display entra nello stato corrispondente al pulsante premuto. Nel frattempo, il valore visualizzato viene confermato come valore impostato corrente e viene visualizzato fino allo spegnimento del display.

▶ 2. Intervallo di regolazione della temperatura: da 9 °C a 1 °C

▶ 3. Impostazione iniziale del comparto frigorifero: 5 °C

AVVISO

La temperatura impostata del comparto frigorifero non può essere regolata se il display è bloccato o in modalità Super Cool.

Regolazione della temperatura del congelatore

▶ 1. Regolazione della temperatura del comparto congelatore
▶ Quando il pannello del display è acceso e sbloccato, premere il pulsante di regolazione "(Zone)". Quando sul pannello del display si accende l'indicatore a doppio 8 per "(Freezer)", si entra nella modalità di regolazione della temperatura del congelatore. La temperatura del congelatore visualizza il valore attualmente impostato. A ogni pressione del pulsante di regolazione della temperatura Temp. Set, il valore della temperatura di congelamento impostato diminuisce di 1 unità, fino al raggiungimento del valore minimo del comparto congelatore. Premendo nuovamente il pulsante si passa al valore massimo e la sequenza si ripete. Se si interrompono le pressioni sul pulsante per 5 secondi, il valore di regolazione corrente smette di lampeggiare e viene confermato il valore impostato corrente, che viene visualizzato fino allo spegnimento del display. Se entro 5 secondi viene premuto un altro pulsante diverso da Temp. Set, il valore visualizzato smette di lampeggiare e il display entra nello stato corrispondente al pulsante premuto. Nel frattempo, il valore visualizzato viene confermato come valore impostato corrente e viene visualizzato fino allo spegnimento del display.
▶ 2. Intervallo di regolazione della temperatura: da -14 °C a -24 °C
▶ 3. Impostazione predefinita del congelatore: -18 °C

AVVISO

La temperatura impostata del comparto frigorifero non può essere regolata se il display è bloccato o in modalità Eco o Super Frz.

Regolazione della temperatura della Switch Zone

▶ 1. Regolazione della zona a temperatura flessibile
▶ Quando il pannello del display è acceso e sbloccato, premere il pulsante di regolazione "(Zone)". Quando sul pannello del display si accende l'indicatore a doppio 8 per "(Switch)", si entra nella modalità di regolazione della zona a temperatura flessibile. La zona a temperatura flessibile visualizza il valore attualmente impostato. A ogni pressione del pulsante di regolazione della temperatura Temp. Set, il valore impostato per la zona a temperatura flessibile diminuisce di 1 unità, fino al raggiungimento del valore minimo della zona a temperatura flessibile. Premendo nuovamente il pulsante si passa al valore massimo e la sequenza si ripete. Se si interrompono le pressioni sul pulsante per 5 secondi, il valore di regolazione corrente smette di lampeggiare e viene confermato il valore impostato corrente, che viene visualizzato fino allo spegnimento del display. Se entro 5 secondi viene premuto un altro pulsante diverso da Temp. Set, il valore visualizzato smette di lampeggiare e il display entra nello stato corrispondente al pulsante premuto.

▶ Nel frattempo, il valore visualizzato viene confermato come valore impostato corrente e viene visualizzato fino allo spegnimento del display.
▶ 2. Intervallo di regolazione della temperatura: da 5 °C a -20 °C
▶ 3. Impostazione predefinita della zona a temperatura flessibile: -6 °C

AVVISO

La temperatura impostata della Switch Zone non può essere regolata se il display è bloccato.

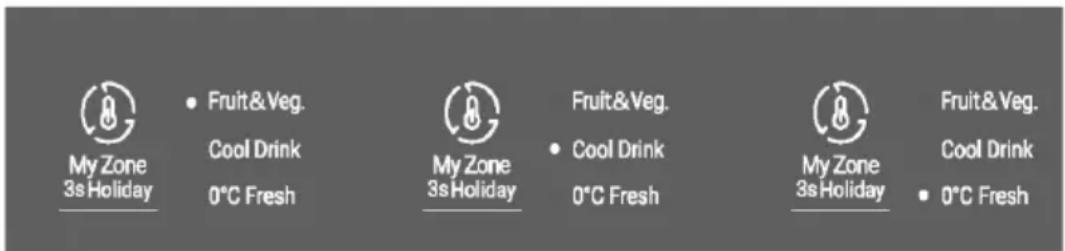

Funzione My Zone

- Con il pannello del display sbloccato, ogni pressione del pulsante [My Zone] consentirà di passare in sequenza a Fruit&Veg (frutta e verdura), Cool Drink (bevande refrigerate) e 0 ° C Fresh (mantenimento della freschezza), con l'accensione, sempre in sequenza, delle icone dei corrispondenti indicatori. Quando un'icona è accesa, significa che la funzione corrispondente è attivata.

My Zone 3s Holiday • Fruit&Veg. Cool Drink 0°C Fresh My Zone 3s Holiday • Fruit&Veg. Cool Drink 0°C Fresh My Zone 3s Holiday • Fruit&Veg. Cool Drink 0°C Fresh

Funzione Eco

In modalità Eco, il frigorifero regola automaticamente le impostazioni della temperatura dei comparti frigorifero e congelatore in base alle variazioni della temperatura ambiente, dell'umidità ambientale e della temperatura interna del frigorifero, eliminando la necessità di regolazioni manuali.
1. Nello stato sbloccato, premere il pulsante [Eco]. Verrà emesso un segnale acustico e l'icona [Eco] si illuminerà per indicare che la funzione Eco del frigorifero è stata attivata.
▶ 2. Con la funzione Eco del frigorifero è attivata, premere nuovamente il pulsante [Eco]. Verrà emesso un segnale acustico e l'icona [Eco] si spegnerà per indicare che la funzione Eco del frigorifero è stata disattivata.

AVVISO

Nella modalità Funzione Eco non è possibile regolare la temperatura dei comparti frigorifero e congelatore.

Quando si attiva la funzione Holiday, Super Cool o Super Frz., il frigorifero esce dalla modalità Eco e l'icona "Eco Function" si spegne.

Funzione Super Cool

Nello stato sbloccato, tenere premuto il pulsante [Zone] per 3 secondi. L'icona [Super Cool function icon] si accenderà per indicare che il frigorifero entra in modalità Super Cool. Dopo aver funzionato per 6 ore con le impostazioni Super Cool, il frigorifero passerà automaticamente allo stato Super Cool disattivato. Se si desidera uscire manualmente dalla modalità Super Cool, tenere nuovamente premuto il pulsante [Zone] per 3 secondi. L'icona [Super Cool function icon] si spegnerà e il frigorifero uscirà dalla modalità Super Cool.
Nello stato sbloccato, tenere premuto il pulsante [Zone] per 3 secondi. L'icona [Super Cool function icon] si accenderà per indicare che il frigorifero entra in modalità Super Cool. Dopo aver funzionato per 6 ore con le impostazioni Super Cool, il frigorifero passerà automaticamente allo stato Super Cool disattivato. Se si desidera uscire manualmente dalla modalità Super Cool, tenere nuovamente premuto il pulsante [Zone] per 3 secondi. L'icona [Super Cool function icon] si spegnerà e il frigorifero uscirà dalla modalità Super Cool.


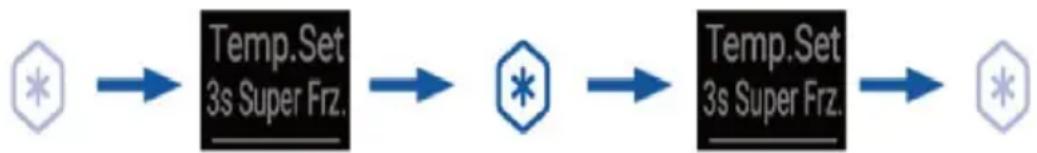

Funzione Super Frz.

Nello stato sbloccato, tenere premuto il pulsante [Zone] per 3 secondi. L'icona [Super Cool function icon] si accenderà per indicare che il frigorifero entra in modalità Super Cool. Dopo aver funzionato per 6 ore con le impostazioni Super Cool, il frigorifero passerà automaticamente allo stato Super Cool disattivato. Se si desidera uscire manualmente dalla modalità Super Cool, tenere nuovamente premuto il pulsante [Zone] per 3 secondi. L'icona [Super Cool function icon] si spegnerà e il frigorifero uscirà dalla modalità Super Cool.

Nella modalità Super Frz. non è possibile regolare l'impostazione della temperatura del congelatore utilizzando il pulsante di controllo della temperatura “-” e il pulsante di controllo della temperatura “+”. La funzione Super Frz. è in grado di congelare gli alimenti freschi il più velocemente possibile, accelerando il congelamento per preservarne il valore nutrizionale, l'aspetto e il sapore.

Se occorre congelare molti alimenti insieme, è preferibile impostare la funzione Super Frz. 24 ore prima di utilizzare il comparto congelatore. In stato di sblo premere il tasto "AA" (selettore funzione Super Frz.): l'indicatore "Ne" (funzione Super Frz.) si accende e l'elettrodomestico entra in modalità Super Frz. L'elettrodomestico esce automaticamente dalla modalità Super Frz. dopo 50 ore dall'attivazione. Per uscire manualmente dalla modalità Super Frz., premere il tasto "AA" (funzione Super Frz.) nello stato di sblocco a questo punto l'indicatore "N" (funzione Super Frz.) si spegne e l'elettrodomestico esce da questa modalità.

Funzione Holiday

Nello stato sbloccato, premere una volta il pulsante AB "Funzione Auto Set" e l'icona O "Funzione Auto Set" si accenderà per indicare che il frigorifero si trova nella modalità Funzione Auto Set.

Nella modalità Holiday non è possibile regolare la temperatura del comparto frigorifero.

Quando le funzioni Auto Set e Super Cool sono abilitate, il frigorifero uscirà dalla modalità di funzionamento quotidiano e l'icona P "Funzione Holiday"si spegnerà.

La funzione Holiday è pensata per offrire la massima praticità quando non si utilizza il comparto frigorifero per un lungo periodo di tempo. Quando la funzione Holiday è attivata, il comparto congelatore funziona normalmente, mentre il comparto frigorifero è impostato su un livello di controllo della temperatura di 17 °C. In questo modo si evita che nel comparto frigorifero si sviluppino cattivi odori dovuti a temperature eccessivamente elevate e si risparmia energia.

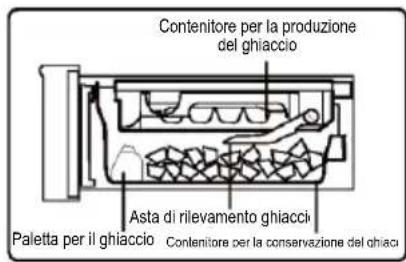

Funzionamento della macchina per il ghiaccio

▶ ICE ON/OFF attiva la produzione automatica di ghiaccio. Questa funzione è disponibile solo nel comparto inferiore sinistro. La macchina per il ghiaccio è progettata per erogare automaticamente il ghiaccio nel contenitore di stoccaggio del ghiaccio sottostante
- fino a quando non rileva che il contenitore è pieno. Più ghiaccio viene utilizzato, più ne viene prodotto.
▶ Per attivare la funzione Ice On, nello stato sbloccato premere il pulsante [Mode] e scorrere le funzioni fino a ICE ON. L'indicatore luminoso accanto alla funzione lampeggerà.
▶ Tenere premuto il pulsante per 3 secondi finché la luce non diventa fissa.
▶ Per disattivare la funzione Ice On, premere il pulsante [Mode] e scorrere le funzioni fino a ICE ON. Tenere premuto il pulsante per 3 secondi. Quando ICE ON sarà disattivato, la spia sarà spenta.

▶ Fast Ice aumenta la produzione di ghiaccio fino al 30% e si disattiva automaticamente dopo 24 ore.
▶ Per attivare la funzione Fast Ice, nello stato sbloccato premere il pulsante [Mode], scorrere le funzioni fino a Fast Ice. L'indicatore luminoso accanto alla funzione lampeggerà.
▶ Tenere premuto il pulsante per 3 secondi finché la luce non diventa fissa.
▶ Per disattivare la funzione Fast Ice, premere il pulsante [Mode] e scorrere le funzioni fino a Fast Ice. Tenere premuto il pulsante per 3 secondi. Quando Fast Ice sarà disattivato, la spia sarà spenta.

• Ice On • Fast Ice Mode Hold to select • Ice On • Fast Ice Mode Hold to select

Funzione Water On

Per attivare la funzione Water On, nello stato sbloccato premere il pulsante [Mode] e scorrere le funzioni fino a Water On. L'indicatore luminoso accanto alla funzione lampeggerà.

▶ Tenere premuto il pulsante per 3 secondi finché la luce non diventa fissa.
▶ Per disattivare la funzione Water On, premere il pulsante [Mode] e scorrere le funzioni fino a Water On. Tenere premuto il pulsante per 3 secondi. Quando Water On sarà disattivato, la spia sarà spenta.

Funzione Filter Reset

Dopo un periodo complessivo di 6 mesi di funzionamento del frigorifero, si accenderà l'icona del promemoria per indicare la necessità di sostituzione del filtro.
▶ Una volta sostituito il filtro, tenere premuto il pulsante per 3 secondi per annullare il promemoria. Il timer verrà reimpostato e verrà emesso un segnale acustico di conferma.

Mode Hold to select • Filter Reset Mode Hold to select • Filter Reset

▶ Allarme sportello aperto
Se lo sportello rimane aperto troppo a lungo o non viene chiuso correttamente, dopo qualche tempo frigorifero emette un segnale acustico per ricordare di chiudere lo sportello.
▶ Memoria spegnimento
Dopo un'interruzione di corrente, alla riaccensione il frigorifero ricorderà le seguenti impostazioni: livello di temperatura del frigorifero, livello di temperatura del congelatore, livello di temperatura della Switch Zone, livello My Zone, Super Cool,

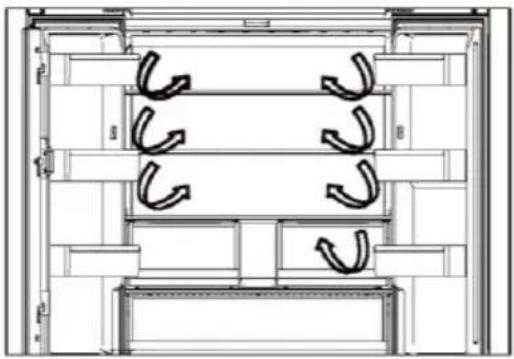

Flusso d'aria multiplo

1. Il frigorifero è dotato di un sistema con flusso d'aria multiplo e i flussi di aria fresca investono tutti i ripiani. Ciò facilita il mantenimento di una temperatura uniforme per garantire la freschezza degli alimenti per un periodo maggiore.

1. L'altezza dei ripiani può essere regolata in base alle esigenze.
2. Per spostare un ripiano, rimuoverlo sollevandone il bordo posteriore ① ed estrarlo ②.
3. Per reinstallarlo, collocarlo sulle alette su entrambi i lati e spingerlo dentro fino in fondo in modo che la parte posteriore del ripiano sia fissata all'interno delle feritoie laterali

Cassetto My Zone

In questo comparto il livello di umidità è inferiore rispetto al vano frigorifero. Questo cassetto è adatto per conservare frutta secca e altri alimenti secchi a basso contenuto di acqua come burro, grassi e oli o cioccolato.

Cassetto Humidity Zone

In questo comparto il livello di umidità è superiore al vano frigorifero. Viene controllato automaticamente dal sistema ed è adatto alla conservazione di frutta, verdura, insalata ecc.

Fresh Box

Zona per la conservazione di frutta e verdura, per mantenerle fresche e sane.

MYZONE|®

HUMIDITYZONE | Ⓞ°

FRESHBOX | 🍴

AVVISO

1. Non rimuovere il coperchio di plastica all'interno delle due zone,
2. poiché mantiene l'umidità.
3. Si sconsiglia di conservare in questi due cassetti frutta sensibile al freddo, come ananas, avocado, banane e pompelmi.

Portabottiglie/cassetti incassati nello sportello rimovibili

1. I cassetti incassati nello sportello possono essere rimossi per essere puliti:

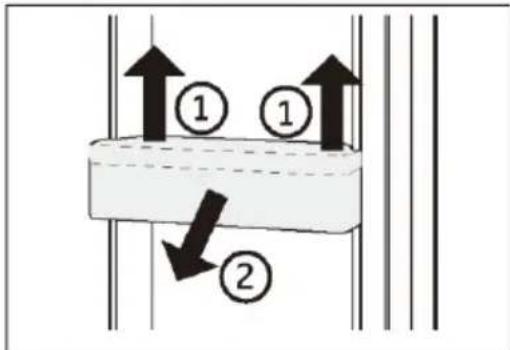

2. Tenere con le mani entrambi i lati del cassetto incassato, sollevarlo ① ed estrarlo ②.
3. Per inserire il cassetto incassato nello sportello, seguire la procedura inversa.

Cassetto rimovibile Humidity Zone/My Zone

Aprire al massimo lo sportello del frigorifero, tirare il cassetto verso l'esterno e sollevarne la parte anteriore per rimuoverlo.

Fresh Box rimovibile

Per rimuovere il cassetto, posizionare entrambe le mani sui lati inferiori della copertura anteriore del cassetto, premere verso il basso i fermi, sollevare delicatamente l'estremità anteriore del cassetto per scollegarlo dalla guida, quindi sollevarlo diagonalmente verso l'alto per rimuoverlo.

Vassoio per la conservazione rimovibile/cassetto per la conservazione (inferiore) rimovibile

Aprire al massimo lo sportello del frigorifero, tirare il cassetto verso l'esterno e sollevarne la parte anteriore per rimuoverlo.

Cassetto per la conservazione (centrale) rimovibile

Per rimuovere il cassetto, appoggiare la mano sulla copertura anteriore del cassetto, premere verso il basso l'estremità anteriore della guida con l'altra mano e sollevare leggermente l'estremità anteriore del cassetto per scollegarlo dalla guida, quindi sollevarlo diagonalmente verso l'alto per rimuoverlo.

Componenti della macchina per il ghiaccio

La macchina per il ghiaccio automatica può essere rimossa per la pulizia quando il ghiaccio non è necessario, lasciando spazio per altri alimenti congelati.

Macchina per il ghiaccio

%&* #( &, #-&* $)0 !%&-.+, #' & $+/

Collegamento idrico

Assicurarsi che il frigorifero NON sia collegato alla corrente elettrica. Individuare il rubinetto di isolamento per il collegamento all'acqua fredda (raccordo a T e raccordo del rubinetto non forniti).

Individuare il set di tubi dell'acqua per completare il collegamento idrico

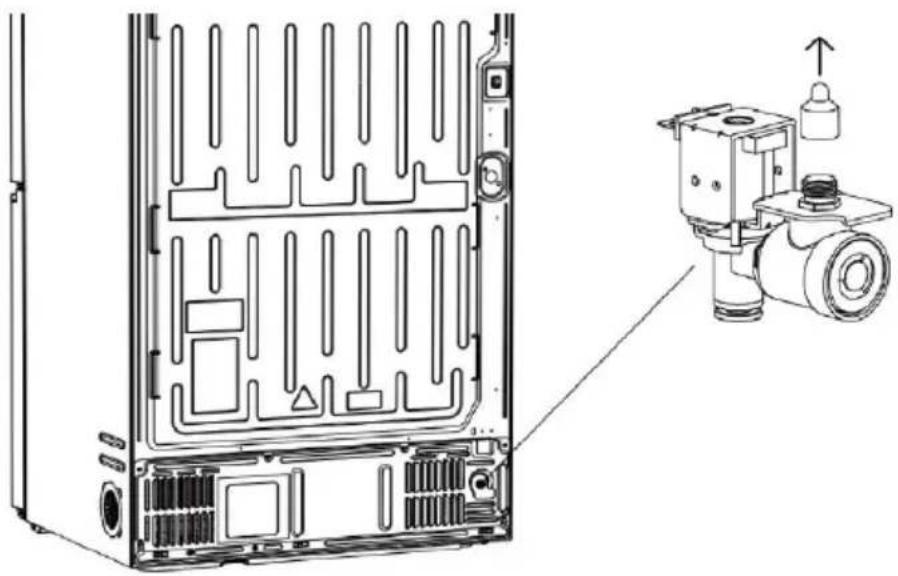

Togliere il tappo dalla valvola di ingresso dell'acqua sul retro del frigorifero.

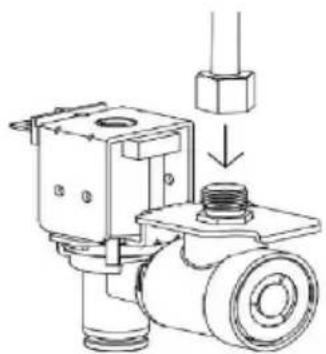

Collegare un'estremità del tubo flessibile dell'acqua alla valvola di ingresso dell'acqua.

Fissare l'adattatore per il rubinetto dell'acqua al rubinetto di isolamento. Prestare attenzione a non serrare eccessivamente l'adattatore per il rubinetto dell'acqua.

Prelevamento dei cubetti di ghiaccio

Dopo aver prodotto il ghiaccio, utilizzare una paletta per prendere i cubetti di ghiaccio.

Contenitore per la produzione del ghiaccio Asta di rilevamento ghiacci Paletta per il ghiaccio Contenitore per la conservazione del ghiaci

AVVISO

Al primo utilizzo della macchina per il ghiaccio o se passa più di una settimana dall'ultimo utilizzo, i cubetti di ghiaccio prodotti potrebbero essere maleodoranti o polverosi; in questi casi si raccomanda di gettare il ghiaccio prodotto (circa 8 cubetti).

- Se è stato pulito il canale di alimentazione dell'acqua della macchina per il ghiaccio, i cubetti di ghiaccio preparati subito dopo possono essere utilizzati immediatamente.

Conservazione dei cubetti di ghiaccio

La capacità di conservazione della ghiacciaia può essere verificata automaticamente dal rilevatore di ghiaccio (per determinare correttamente la capacità di conservazione del ghiaccio, non posizionare i cubetti in piano). Una volta raggiunta una certa quantità di conservazione, interrompere la produzione di ghiaccio. Si prega di verificare la quantità di ghiaccio conservata nel relativo contenitore. Se c'è troppo ghiaccio, non sarà possibile produrlo oppure si potrebbe compromettere la normale apertura e chiusura dello sportello.

Pulizia del contenitore del ghiaccio

Passo 1:

Disattivare la funzione di produzione del ghiaccio e aprire lo sportello superiore del congelatore.

Passo 2:

Ruotare completamente la manopola di fissaggio del contenitore del ghiaccio verso sinistra, tenere la maniglia sulla parte anteriore del contenitore del ghiaccio verso l'esterno

Passo 3:

Capovolgere la macchina per il ghiaccio, estrarre la manopola bianca, quindi rimuovere la macchina.

Passo 4:

Lavare la ghiacciaia con acqua; non utilizzare spazzole o polveri decontaminanti che potrebbero graffiare la superficie.

Passo 5:

Installare la ghiacciaia seguendo la sequenza della rimozione in ordine inverso. Spingere la macchina per il ghiaccio nel cassetto e inserire quest'ultimo a fondo fino ad udire uno scatto.

Ruotare la manopola di fissaggio nuovamente verso destra per bloccarla.

Manopola fissa

Dopo aver congelato qualsiasi cosa diversa dall'acqua, la macchina per il ghiaccio deve essere pulita immediatamente prima di essere reinserita nella macchina automatica per la produzione del ghiaccio.

• Quando si pulisce il contenitore per la conservazione dell'acqua, utilizzare una spugna morbida; non utilizzare spazzole o polvere decontaminante. Per rimuovere le macchie persistenti, utilizzare detersivo per piatti diluito e risciacquare solo con acqua. Non utilizzare spazzole a setole dure, spazzole metalliche, abrasivi (come dentifricio, detersivo in polvere, ecc.), solventi organici (come benzina, diluente, acetone, alcool, ecc.), acqua calda, acidi o alcali che possono screpolare la plastica.
• Il gruppo della ghiacciaia non è lavabile. Se si bagna, pulirlo con un panno asciutto. Se l'acqua penetra nell'apparecchio, la funzione di produzione del ghiaccio verrà compromessa. Non aggiungere acqua alla ghiacciaia durante l'installazione della macchina per il ghiaccio poiché l'acqua viene fornita automaticamente.

AVVERTENZA

Riempire la macchina per il ghiaccio solo con acqua potabile.

Domande e risposte sulla macchina per il ghiaccio

D1: Il ghiaccio non viene prodotto?

Fenomeno	Il ghiaccio non si produce.
Motivo	a. L'acqua non viene aggiunta al contenitore per la conservazione dell'acqua.b. Il contenitore per la conservazione dell'acqua non è inserito in posizione.c. Il gruppo di produzione del ghiaccio non è installato correttamente.d. La funzione "Produzione ghiaccio" non è attivata.
Soluzione	a. Aggiungere acqua nel contenitore per la conservazione dell'acqua.b. Inserire correttamente il contenitore per la conservazione dell'acqua in posizione.c. Spingere il gruppo della macchina per il ghiaccio fino in fondo finché la manopola di fissaggio non si blocca.d. Attivare la funzione "Produzione ghiaccio".

D2: La quantità di ghiaccio è scarsa, i cubetti di ghiaccio sono piccoli o sciolti?

Fenomeno	I cubetti di ghiaccio prodotti sono pochi, piccoli e parzialmente sciolti.
Motivo	a. Lo sportello del frigorifero viene aperto e chiuso frequentemente oppure non è chiuso ermeticamente.b. La ghiacciaia non è uniforme o contiene oggetti eterogenei
Soluzione	a. Chiudere bene lo sportello del frigorifero e cercare di aprirlo e chiuderlo il meno frequentemente possibile.b. Utilizzare una paletta per appiattire i cubetti di ghiaccio e rimuovere i corpi estranei eterogenei.

D3: I cubetti di ghiaccio prodotti sono torbidi?

Fenomeno	I cubetti di ghiaccio prodotti presentano sospensioni bianche.
Motivo	Il ghiaccio è stato realizzato con acqua contenente minerali.
Soluzione	Si tratta di un fenomeno normale che non deve essere considerato come un problema.

D4: I cubetti di ghiaccio hanno qualche odore?

Fenomeno	Il ghiaccio prodotto dalla macchina ha un odore particolare.
Motivo	a. L'acqua nel contenitore per la conservazione dell'acqua non viene sostituita da molto tempo.b. Nel contenitore dell'acqua sono state versate acqua o bevande che emanano un odore.c. I cubetti di ghiaccio sono stati prodotti e conservati nella ghiacciaia per troppo tempo.
Soluzione	a. Cambiare l'acqua.b. Per la pulizia fare riferimento a "Pulizia e manutenzione della macchina per il ghiaccio".c. I cubetti di ghiaccio non devono essere conservati per lungo tempo, altrimenti emanano un odore particolare con altri alimenti.

D5: I cubetti di ghiaccio hanno forme strane?

Fenomeno	a. I cubetti di ghiaccio si agglomerano o differiscono tra loro per dimensioni.b. I cubetti di ghiaccio sono arrotondati.c. I cubetti di ghiaccio presentano delle sporgenze.
Motivo	a. Il frigorifero è inclinato.b. I cubetti di ghiaccio sono stati inseriti da troppo tempo.c. Sulla ghiacciaia sono presenti canali di approvvigionamento idrico concavi e convessi.
Soluzione	a. I piedini possono essere regolati correttamente per garantire che il frigorifero sia livellato.b. Utilizzare i cubetti di ghiaccio il prima possibile o rifarli.c. Si tratta di un fenomeno normale che non deve essere considerato come un problema.

Suggerimenti per il risparmio energetico

Accertarsi che l'elettrodomestico sia adeguatamente ventilato (v. INSTALLAZIONE).
▶ Non installare l'elettrodomestico esposto alla luce diretta del sole o ir prossimità di fonti di calore (ad es. stufe o radiatori).
- Evitare che la temperatura dell'elettrodomestico sia inutilmente bassa. Riducendo la temperatura impostata nell'elettrodomestico, il consumo energetico aumenta.
▶ Funzioni come Super Frz. consumano più energia.
Attendere che gli alimenti caldi si raffreddino prima di collocarli nell'elettro-domestico.
- Aprire lo sportello dell'elettrodomestico senza spalancarlo e per il più breve tempo possibile.
▶ Per evitare ostruzioni del flusso d'aria, non riempire eccessivamente l'elettrodomestico.
▶ Evitare l'ingresso di aria nelle confezioni di alimenti.
- Mantenere pulite le guarnizioni dello sportello in modo che si chiuda sempr perfettamente.
▶ Scongelare gli alimenti surgelati nel comparto frigorifero.
Per ottimizzare il risparmio energetico, lasciare i cassetti, i contenitori per gli alimenti e i ripiani nelle posizioni di fabbrica e collocare gli alimenti il più possibile distanti tra loro senza ostruire l'uscita del condotto.

AVVERTENZA!

Prima di effettuare la pulizia, staccare la spina di alimentazione dell'elettro-domestico.

Pulizia

Pulire l'elettrodomestico quando è vuoto o contiene pochi alimenti.

Per una corretta manutenzione e per evitare cattivi odori degli alimenti conservati, pulire l'elettrodomestico ogni quattro settimane.

AVVERTENZA!

Non pulire l'elettrodomestico con spazzole rigide, spazzole metalliche, detersivi in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Per evitare danni, effettuare la pulizia con un detergente speciale per frigoriferi.
▶ Non spruzzare o schizzare liquidi sull'elettrodomestico durante la pulizia.
▶ Per pulire questo elettrodomestico non utilizzare apparecchi a vapore.
▶ Non pulire i ripiani di vetro freddi con acqua calda. Un'improvvisa variazione della temperatura può causare la rottura del vetro.
▶ Non toccare la superficie interna del comparto congelatore, soprattutto con le mani bagnate, poiché le mani potrebbero congelarsi sulla superficie.

- Tenere sempre pulita la guarnizione dello sportello.

▶ Pulire l'interno e l'alloggiamento dell'elettro-domestico con una spugna imbevuta di acqua calda e detergente neutro.

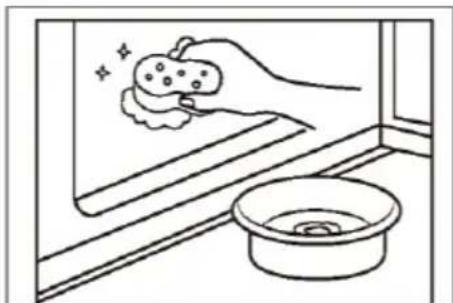

1. Strofinare l'interno e l'esterno del frigorifero (compresi la guarnizione dello sportello, il cassetto incassato nello sportello, i ripiani di vetro, i comparti ecc.) con un panno morbido o una spugna imbevuta di acqua calda (è possibile aggiungere un detergente neutro).

▶ 2. In presenza di liquidi versati, rimuovere tutte le parti contaminate, sciacquarle sotto l'acqua corrente, asciugarle e ricollocarle nel frigorifero.
3. In caso di versamenti di alimenti cremosi (ad es. panna o gelato sciolto), rimuovere tutte le parti contaminate, lasciarle un po' di tempo in acqua calda a circa 40 °C, poi sciacquarle sotto l'acqua corrente, asciugarle e ricollocarle nel frigorifero.
4. Nel caso in cui rimangano intrappolati piccoli oggetti all'interno del frigorifero (tra i ripiani o i cassetti), toglierli con una spazzolina morbida. Se non si riesce a raggiungere l'oggetto, rivolgersi all'assistenza Haier
▶ Sciacquare e asciugare con un panno morbido.
▶ Non lavare i componenti dell'elettrodomestico in lavastoviglie.
▶ Attendere almeno 7 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore.

Sbrinamento

Lo sbrinamento dei vani frigorifero e congelatore avviene automaticamente e non richiede operazioni manuali.

Sostituzione delle lampade a LED

AVVERTENZA!

La lampada a LED deve essere sostituita solo dal produttore o da un tecnico dell'assistenza autorizzato.

La lampada utilizza una sorgente luminosa a LED che riduce i consumi energetici e garantisce una lunga durata. In caso di anomalie, rivolgersi all'assistenza clienti. V. ASSISTENZA CLIENTI.

La sorgente luminosa (solo LED) può essere sostituita esclusivamente da un elettricista professionista.

Inutilizzo per lunghi periodi

Se l'elettrodomestico non verrà adoperato per lunghi periodi e non verrà utilizzata la funzione Holiday per il frigorifero:

▶ Estrarre gli alimenti.
▶ Scollegare il cavo di alimentazione.
▶ Pulire l'elettrodomestico come descritto in precedenza.
▶ Lasciare aperti gli sportelli per evitare la produzione di cattivi odori all'interno.

AVVISO

Spegnere l'elettrodomestico solo se è strettamente necessario.

Spostamento dell'elettrodomestico

1. Togliere tutti gli alimenti e staccare la spina dell'elettrodomestico.
2. Fissare con nastro adesivo i ripiani e gli altri componenti mobili presenti nel frigorifero e nel congelatore.
3. Non inclinare il frigorifero oltre 45°, altrimenti il sistema di refrigerazione potrebbe danneggiarsi.

AVVERTENZA!

▶ Non sollevare l'elettrodomestico tenendolo per le maniglie dello sportello.
▶ Non collocare mai l'elettrodomestico orizzontalmente a terra.

Molti problemi possono essere risolti personalmente senza particolari competenze. In caso di problemi, consultare tutte le soluzioni possibili indicate e attenersi alle seguenti istruzioni prima di contattare l'assistenza post-vendita. V. ASSISTENZA CLIENTI.

AVVERTENZA!

Prima di effettuare la manutenzione, spegnere l'elettrodomestico e staccare la spina dalla presa di corrente.
La manutenzione delle apparecchiature elettriche deve essere effettuata solo da elettricisti qualificati, dal momento che eventuali riparazioni impropr possono causare danni notevoli.
Se il cavo di alimentazione è danneggiato, deve essere sostituito unicamente dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi.

Problema	Causa possibile	Soluzione possibile
Il compressore non funziona.	La spina non è collegata alla presa di corrente.L'elettrodomestico sta effettuando il ciclo di sbrinamento	Collegare la spina alla presa di corrente.Ciò è normale per lo sbrinamento automatico
L'elettrodomestico si aziona frequentemente o per un periodo di tempo troppo lungo.	La temperatura interna o esterna è troppo elevata.L'elettrodomestico è rimasto spento per un certo periodo di tempo.Uno sportello dell'elettro-domestico non è chiuso ermeticamente.Lo sportello è stato aperto troppo spesso o troppo a lungo.L'impostazione della temperatura del comparto congelatore è troppo bassa.La guarnizione dello sportello è sporca, usurata, danneggiata o inadeguata.Non è garantita la circolazione dell'aria necessaria.	In questo caso è normale che l'elettrodomestico rimanga in funzione più a lungo.Il raffreddamento completo dell'elettrodomestico normalmente richiede 8-12 ore.Chiudere lo sportello o il cassetto e accertarsi che l'elettrodomestico sia a livello e che gli alimenti o i contenitori non urtino lo sportello.Non aprire lo sportello o il cassetto troppo spesso.Scegliere un'impostazione della temperatura più alta fino a quando la temperatura del frigorifero è soddisfacente. Per stabilizzare la temperatura del frigorifero occorrono 24 ore.Pulire la guarnizione dello sportello o del cassetto o farla sostituire dall'assistenza clienti.Garantire un'adeguata ventilazione.
L'interno del frigorifero è sporco e/o si sentono cattivi odori.	L'interno del frigorifero deve essere pulito.In frigorifero vengono conservati alimenti che producono un odore intenso.	Pulire l'interno del frigorifero.Avvolgere completamente gli alimenti.
La temperatura nell'elettrodomestico non è sufficientemente bassa.	La temperatura impostata è troppo alta.Sono stati collocati alimenti troppo caldi.Sono stati collocati troppi alimenti contemporaneamente.Gli alimenti sono troppo vicini tra loro.Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene.Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo.	Reimpostare la temperatura.Gli alimenti devono essere sempre raffreddati prima di conservarli.Non conservare troppi alimenti.Lasciare spazio tra i vari alimenti per consentire il passaggio del flusso d'aria.Chiudere lo sportello o il cassetto.Non aprire lo sportello o il cassetto troppo spesso.
La temperatura nell'elettrodomestico è troppo bassa.	La temperatura impostata è troppo bassa.La funzione Super Frz/Super Cool è attiva o rimane attiva troppo a lungo.	Reimpostare la temperatura.Disattivare la funzione Super Frz/Super Cool
Formazione di umidità all'interno del comparto frigorifero.	Il clima è troppo caldo e troppo umido.Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene.Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo.Contenitori per alimenti o liquidi rimasti aperti.	Aumentare la temperatura.Chiudere lo sportello o il cassetto.Non aprire lo sportello o il cassetto troppo spesso.Lasciare raffreddare gli alimenti caldi a temperatura ambiente e coprire cibi e liquidi.
Accumulo di umidità sulla superficie esterna del frigorifero o tra gli sportelli e il cassetto.	Il clima è troppo caldo e troppo umido.Lo sportello non è chiuso ermeticamente. L'aria fredda all'interno dell'elettrodomestico e l'aria calda all'esterno formano condensa.	Ciò è normale in un clima umido; la situazione cambia quando l'umidità diminuisce.Accertarsi che lo sportello o il cassetto sia chiuso bene.
Presenza di molto ghiaccio e brina nel vano congelatore.	Gli alimenti non sono stati confezionati adeguatamente.Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene.Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo.Le guarnizioni dello sportello o del cassetto sono sporche, usurate, danneggiate o inadeguate.Qualcosa all'interno impedisce la chiusura corretta dello sportello o del cassetto.	Confezionare sempre gli alimenti.Chiudere lo sportello o il cassetto.Non aprire lo sportello o il cassetto troppo spesso.Pulire la guarnizione dello sportello o del cassetto oppure sostituirla.Risistemare i ripiani, i cassetti incassati nello sportello o i contenitori interni per consentire la chiusura dello sportello o del cassetto.
I lati del mobile e la striscia dello sportello si riscaldano.	-	È normale.
L'elettrodomestico emette suoni anomali.Si sente un lieve rumore, simile a quello dell'acqua che scorre.	L'elettrodomestico non è a livello.L'elettrodomestico urta qualche oggetto vicino.-	Regolare i piedini per collocare l'elettrodomestico a livello.Rimuovere gli oggetti attorno all'elettrodomestico.È normale.
Viene emesso un allarme acustico.	Lo sportello del comparto frigorifero è aperto.	Chiudere lo sportello.
Viene emesso un lieve sibilo.	È in funzione il sistema anticondensa	Ciò evita la formazione di condensa ed è normale
L'illuminazione interna o il sistema di raffreddamento non funziona.	La spina non è collegata alla presa di corrente.Problema della fonte di alimentazione.La lampada a LED è fuori uso.	Collegare la spina alla presa di corrente.Controllare l'alimentazione elettrica. Chiamare l'azienda elettrica locale.Chiamare l'assistenza per la sostituzione.
Il display si accende in modo circolare, ma l'elettrodomestico non refrigera.	L'elettrodomestico è in modalità Demo.	Quando lo schermo del display è sbloccato, premere "Zone" e cliccare su "Holiday" 5 volte (entro 5 secondi) per uscire da questa modalità.

Interruzione della corrente

In caso di interruzione della corrente, gli alimenti dovrebbero rimanere freddi in maniera sicura per circa 5 ore. Durante un'interruzione prolungata della corrente, soprattutto in estate, attenersi ai suggerimenti seguenti:

• Limitare al massimo l'apertura dello sportello o del cassetto.
  In caso di interruzione della corrente, non collocare altri alimenti nell'elettrodomestico.
  Se viene fornito un preavviso di interruzione della corrente di durata superiore a 5 ore, produrre un po' di ghiaccio e collocarlo nella parte superiore del comparto frigorifero.
  Dopo l'interruzione della corrente, è indispensabile controllare immediatamente gli alimenti.
• Siccome la temperatura nel frigorifero aumenta durante un'interruzione della corrente o in caso di altri guasti, il periodo di conservazione e la commestibilità degli alimenti si riducono. Per evitare rischi per la salute, gli alimenti che si scongelano devono essere immediatamente consumati oppure cotti e ricongelati (se possibile).

Funzione di memoria durante un'interruzione di corrente

Al ripristino della corrente, l'elettrodomestico riprende il funzionamento in base alle impostazioni precedenti.

Disimballo

AVVERTENZA!

▶ L'elettrodomestico è pesante. Per spostarlo occorrono almeno due persone.
- Tenere fuori dalla portata dei bambini tutti i materiali di imballaggio e smaltirli nel rispetto dell'ambiente.
▶ Estrarre l'elettrodomestico dall'imballo.
▶ Togliere tutti i materiali di imballo.

Condizioni ambientali

La temperatura ambiente deve essere sempre compresa tra 10 e 43 °C, poiché può influire sulla temperatura interna dell'elettrodomestico e sui consumi energetici. Non installare l'elettrodomestico vicino ad altri elettrodomestici che emettono calore (forni, frigoriferi) senza isolamento.

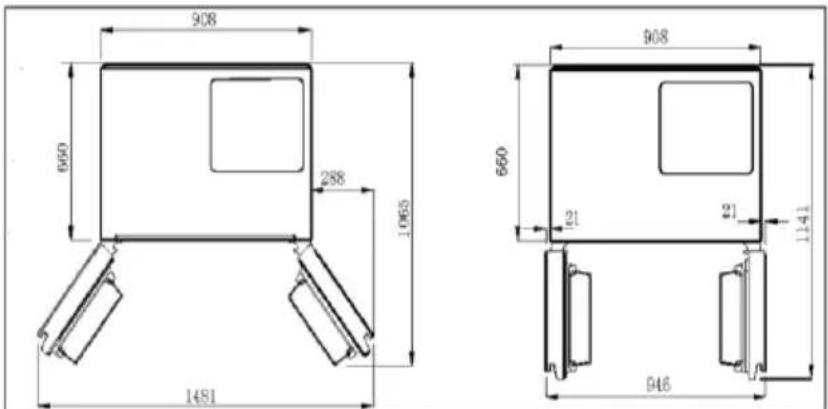

Spazio consigliato

Spazio consigliato (mm) quando lo sportello è aperto:

908 660 288 1065 1481 908 660 21 21 1141 946

Sezione di ventilazione

Per ottenere una ventilazione sufficiente dell'elettrodomestico per motivi di sicurezza, attenersi alle indicazioni sulle sezioni di ventilazione.

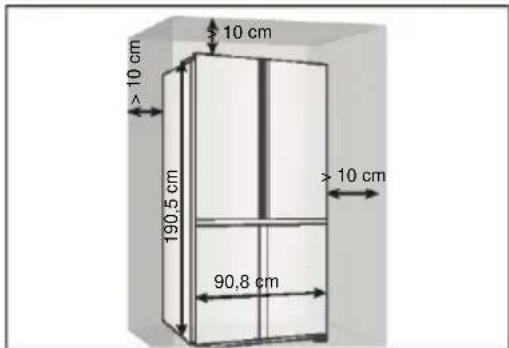

Allineamento dell'elettrodomestico

Installare l'elettrodomestico su una superficie solida e piana.

Regolare i piedini sul livello desiderato. Accertarsi che la distanza dalla parete lato cerniera sia almeno 10 cm affinché lo sportello possa aprirsi correttamente.

> 10 cm 190,5 cm 90,8 cm > 10 cm > 10 cm

per gli elettrodomestici a libera installazione: questo elettrodomestico non è progettato per l'installazione a incasso

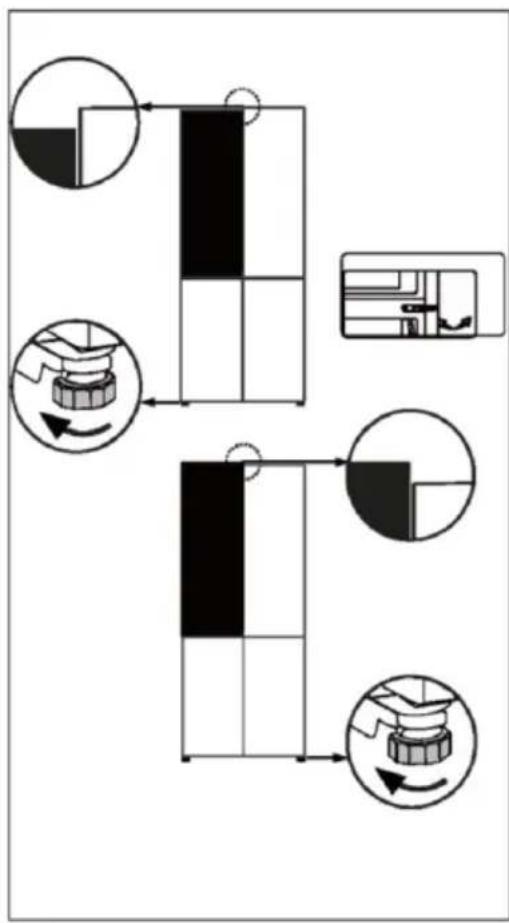

Regolazione precisa degli sportelli

Se gli sportelli sono a livello, attenersi alla procedura seguente:

Utilizzo del piedino regolabile/cerniera regolabile

Ruotare il piedino regolabile o la cerniera regolabile nella direzione indicata dalla freccia per sollevarli o abbassarli. Le cerniere regolabili possono essere regolate con precisione con una chiave inglese (14/17 mm). Se necessario, contattare l'assistenza post-vendita.

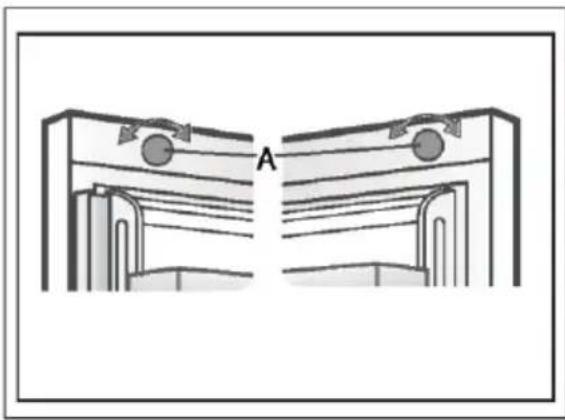

Utilizzo del pulsante di regolazione Ruotare il pulsante di regolazione sulla parte superiore dello sportello.

Avviso:

Nell'uso futuro del frigorifero, il fenomeno degli sportelli non a livello può verificarsi a causa del peso degli alimenti conservati. Per risolvere il problema, utilizzare i metodi sopra descritti.

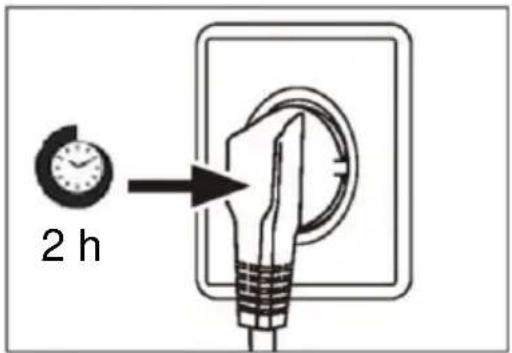

2 h

Tempo di attesa

L'olio di lubrificazione esente da manutenzione si trova nella capsula del compressore. Questo olio può penetrare nel sistema di tubazioni chiuse durante il trasporto. Prima di collegare l'elettro-domestico all'alimentazione elettrica, attendere almeno 2 ore in modo che l'olio torni nella capsula.

Collegamento elettrico

Prima di ogni collegamento, effettuare i seguenti controlli:

▶ La fonte di alimentazione, la presa e i fusibili sono conformi ai dati indicati nella targhetta.
▶ La presa di corrente è collegata a terra e non sono utilizzate prese multiple o prolunghe.
▶ La spina e la presa di corrente sono compatibili.

Collegare la spina a una presa domestica installata correttamente.

AVVERTENZA!

Per evitare rischi, il cavo di alimentazione danneggiato deve essere sostituito dall'assistenza clienti (v. scheda di garanzia).

Marchio	Haier
Nome / identificativo del modello	HCR79F19EHSB
Categoria del modello	Frigorifero-congelatore
Classe di efficienza energetica	E
Consumo energetico annuo (kWh/anno)	364
Volume totale (litri)	679
Volume frigorifero (litri)	447
Volume congelatore (litri)	115
Volume convertibile (litri)	117
Prestazioni (stelle)
Sistema senza formazione di brina	Sì
Capacità di congelamento (kg/24 h)	10
Classe climatica	SN/N/ST/T
Classe di emissione di rumore ed emissioni acustiche aeree (db(A) re 1pW)	C(38)
Tempo di aumento della temperatura (h)	10
Capacità di produzione del ghiaccio	0,8 kg/24h

Descrizioni:

• Si

(1) In base ai risultati del test di conformità agli standard per 24 ore. Il consumo effettivo dipende dall'uso e dalla posizione dell'elettrodomestico.
(2) Classe climatica SN: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +10 °C e +32 °C

Classe climatica N: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +16 °C e +32 °C

Classe climatica ST: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +16 °C e +38 °C

Classe climatica T: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +16 °C e +43 °C

Dati tecnici supplementari

Tensione / Frequenza	220-240 V~/50 Hz
Corrente di ingresso (A)	2
Refrigerante	R600a
Dimensioni (A/L/P in mm)	1905 / 908 / 748

Ajuste fino das portas

F Indicator comutator

I Indicator filtru

J Indicator de blocare

L Indicator frigider °C

M Indicator Super Cool

N Indicator congelator °C

O Super Frz. Indicator

Q Comutator indicator °C

R Indicator Holiday

Q Comutator indicator °C

S Indicator Fruit&Veg

T Indicator Cool Derink

U Indicator Fresh 0 °C

V Indicator Ice On

Nastavitel'né police
