BEDIENUNGSANLEITUNG HCR79F19EHSB HAIER

Sicherheitsinformationen

9 Bestimmungsgemäße Verwendung

10 Produktbeschreibung

11 Bedienfeld

12 Verwendung

19 Ausrüstung

28 Energiespartipps

29 Pflege und Reinigung

31 Fehlerbehebung

35 Installation

38 Technische Daten

Vor der ersten Inbetriebnahme 5

Installation 5

Täglicher Gebrauch 6

Erstmaliges Einschalten 12

Sperren/Entsperren der

Funktionseinstellungen 12

Einstellung der Kühlschranktemperatur 12

Temperatureinstellung des Gefrierschranks 13

Temperatureinstellung der Switch Zone 13

My Zone-Funktion 14

Eco-Funktion 14

Super Cool-Funktion 15

Super Frz.- Funktion 15

Holiday-Funktion 16

Eiswürfelbereiter-Funktion 16

Fast Ice-Funktion 17

Water On-Funktion 17

Filter Reset-Funktion 17

Vielen Dank für den Kauf eines Haier-Produkts.

Bitte lesen Sie diese Anweisungen sorgfältig durch, bevor Sie dieses Gerät benutzen. Die Anleitung enthält wichtige Informationen, die Ihnen dabei helfen, das Gerät optimal zu nutzen und eine sichere und ordnungsgemäße Installation, Verwendung und Wartung zu gewährleisten.

Bewahren Sie diese Anleitung an einem geeigneten Ort auf, damit Sie jederzeit für die sichere und ordnungsgemäße Verwendung des Geräts darauf zurückgreifen können.

Wenn Sie das Gerät verkaufen, weggeben oder bei einem Umzug zurücklassen, vergewissern Sie sich, dass diese Anleitung auch beigelegt wird, damit sich der neue Besitzer bzw. die neue Besitzerin mit dem Gerät und den Sicherheitshinweisen vertraut machen kann.

WARNUNG - Wichtige Sicherheits- informationen

HINWEIS - Allgemeine Informationen und Tipps

Umweltinformationen

Entsorgung

Tragen Sie zum Schutz der Umwelt und der menschlichen Gesundheit bei. Entsorgen Sie die Verpackung zum Recyceln in die entsprechenden Behälter. Unterstützen Sie das Recycling von Elektro- und Elektronik-Altgeräten. Entsorgen Sie Geräte, die mit diesem Symbol gekennzeichnet sind, nicht mit dem Hausmüll. Geben Sie das Produkt an Ihre lokale Recyclinganlage zurück oder wenden Sie sich an Ihre Stadtverwaltung.

WARNUNG!

Verletzungs- oder Erstickungsgefahr!

Kältemittel und Gase müssen fachgerecht entsorgt werden. Stellen Sie sicher, dass der Schlauch des Kühlkreislaufs nicht beschädigt ist, bevor er ordnungsgemäß entsorgt wird. Trennen Sie das Gerät von der Stromversorgung. Trennen Sie das Netzkabel und entsorgen Sie es. Entfernen Sie die Fächer und Schubladen sowie die Türöffnung und die Dichtungen, um zu verhindern, dass Kinder und Haustiere im Gerät eingeschlossen werden.

Lesen Sie vor dem ersten Einschalten des Geräts folgende Sicherheitshinweise:

WARNUNG!

Vor der ersten Inbetriebnahme

▶ Vergewissern Sie sich, dass keine Transportschäden vorliegen.
▶ Entfernen Sie alle Verpackungsteile und bewahren Sie sie außerhalb der Reichweite von Kindern auf.

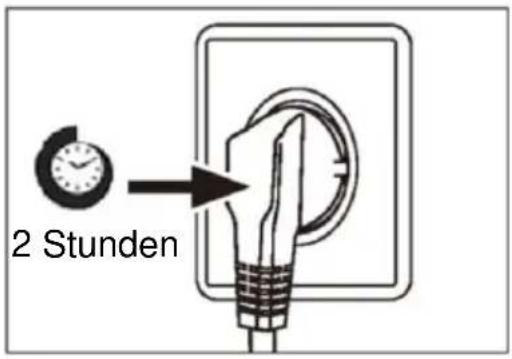

Warten Sie vor dem Einschalten des Geräts mindestens zwei Stunden, damit der Kühlkreislauf auch sicher und effektiv arbeitet.
▶ Transportieren Sie das Gerät immer mit mindestens zwei Personen, da es schwer ist.

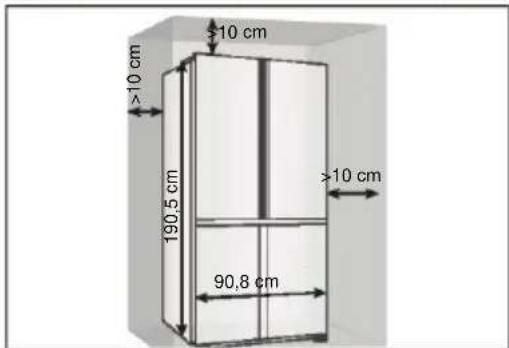

Installation

Das Gerät sollte an einem gut belüfteten Ort aufgestellt werden. Idealerweise müssen mindestens 10 cm rund um das Gerät frei bleiben.
▶ Stellen Sie das Gerät niemals in einem feuchten Bereich oder an einem Ort auf, wo es mit Wasser nassgespritzt werden könnte. Reinigen Sie Wasserspritzer und Flecken mit einem weichen, sauberen Tuch.
▶ Stellen Sie das Gerät nicht in direktem Sonnenlicht oder in der Nähe von Hitzequellen (z. B. Herden, Heizungen) auf.
▶ Installieren und richten Sie das Gerät in einem Bereich ein, der für seine Größe und Verwendung geeignet ist.
▶ Halten Sie die Lüftungsschlitze am Gerät oder in der Einbaustruktur frei.
▶ Stellen Sie sicher, dass die elektrischen Informationen auf dem Typenschilde der Stromversorgung entsprechen. Ist dies nicht der Fall, wenden Sie sich an einen Elektriker.
Das Gerät wird über eine 220-240 V /50 Hz Stromversorgung betrieben. Abnormale Spannungsschwankungen könnten dazu führen, dass sich das Gerät nicht einschaltet, der Temperaturregler oder Kompressor beschädigt wird, oder dass während des Betriebs ein abnormales Geräusch auftritt. In einem solchen Fall ist ein automatischer Regler anzubringen.
▶ Verwenden Sie keine Mehrfachsteckadapter und Verlängerungskabel.
▶ Positionieren Sie keine Mehrfachsteckdosen oder Verlängerungen hinter dem Gerät.
▶ Stellen Sie sicher, dass das Netzkabel nicht durch den Kühlschrank eingeklemmt wird. Treten Sie nicht auf das Netzkabel.
▶ Dieses Gerät darf nur dann verwendet werden, wenn ein Erdungsanschluss im Gebäude besteht oder ein Differenzstrom-Schutzschalter (RCD) mit eine Doppelsteckdose hinzugefügt wird.

WARNUNG!

▶ Verwenden Sie eine separate, geerdete Steckdose für eine leicht zugängliche Stromversorgung. Das Gerät muss geerdet werden.
▶ Achten Sie darauf, den Kühlkreislauf nicht zu beschädigen.

Täglicher Gebrauch

▶ Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnde Erfahrung und mangelndem Wissen benutzt werden, wenn diese in die sichere Bedienung des Geräts eingewiesen wurden oder beaufsichtigt werden und die damit verbundenen Gefahren verstanden haben.
- Kinder im Alter von 3 bis 8 Jahren dürfen Kühlschränke be- und entladen, aber nicht reinigen und installieren.
- Kinder unter 3 Jahren vom Gerät fernhalten, es sei denn, sie werden ständig beaufsichtigt.

▶ Kinder dürfen nicht mit dem Gerät spielen.

▶ Wenn Kühlgas oder ein anderes brennbares Gas in der Nähe des Geräts austritt, drehen Sie das Ventil des austretenden Gases ab. Öffnen Sie die Türen und Fenster, und ziehen Sie nicht den Netzstecker des Kühlschrank oder eines anderen Haushaltsgeräts.

▶ Beachten Sie, dass das Gerät für den Betrieb bei einer bestimmten Umgebungstemperatur zwischen 10 und 43 °C eingestellt ist. Das Gerät funktioniert möglicherweise nicht ordnungsgemäß, wenn es über einer längeren Zeitraum bei einer Temperatur oberhalb oder unterhalb des angegebenen Bereichs betrieben wird.

▶ Stellen Sie keine instabilen Gegenstände (schwere Gegenstände, mit Wasser gefüllte Behälter) auf den Kühlschrank, um Verletzungen durch Herunterfal oder elektrische Schläge durch Kontakt mit Wasser zu vermeiden.

Ziehen Sie nicht an den Türfächern. Die Tür kann schief verzogen werden, das Flaschenregal kann herausgezogen werden, oder das Gerät kanr umkippen.

▶ Schließen und öffnen Sie die Tür nur mit den Griffen. Der Spalt zwischen den Türen sowie zwischen den Türen und dem Schrank ist sehr schmal. Stecken Sie nicht Ihre Hände in diese Bereiche, um zu vermeiden, dass Sie Ihre Finger eingeklemmt werden. Öffnen oder schließen Sie die Kühlschranktüren nur dann, wenn keine Kinder im Bewegungsbereich der Tür stehen.

WARNUNG!

▶ Verwenden Sie keine brennbaren, explosionsfähigen oder korrosiven Substanzen im Gerät oder in der Nähe.
Lagern Sie keine Arzneimittel, Bakterien oder Chemikalien im Gerät. Dieses Gerät ist ein Haushaltsgerät. Es wird davon abgeraten, Materialien zu lager die extreme Temperaturen erfordern.
Lagern Sie niemals Flüssigkeiten in Flaschen oder Dosen (außer hochprozentige Spirituosen), insbesondere kohlensäurehaltige Getränke, im Gefrierschrank, da diese beim Einfrieren platzen können.
▶ Überprüfen Sie den Zustand der Lebensmittel, wenn die Temperatur im Gefrierschrank angestiegen ist.
▶ Stellen Sie keine unnötig niedrigen Temperaturen im Kühlfach ein. Bei hohen Einstellungen kann es zu Minustemperaturen kommen. Achtung: Flaschen können platzen.
▶ Berühren Sie Gefriergut nicht mit nassen Händen (Handschuhe tragen). Verzehren Sie insbesondere Eis am Stiel nicht sofort nach der Entnahme aus dem Gefrierfach. Es besteht die Gefahr des Erfrierens oder der Bildung von Frostblasen an Mund und Zunge. ERSTE HILFE: Sofort unter fließend kaltes Wasser halten. Nicht mit Gewalt abziehen!
▶ Berühren Sie nicht die Innenfläche des Gefrierfachs, wenn es in Betrieb ist, insbesondere nicht mit nassen Händen, da Ihre Hände an der Oberfläche festfrieren könnten.
Ziehen Sie den Gerätestecker aus der Steckdose, falls die Stromversorgung unterbrochen wird oder bevor Sie das Gerät reinigen. Warten Sie vor dem Neustart mindestens 7 Minuten, da durch häufiges Einschalter der Kompressor beschädigt werden kann.
▶ Verwenden Sie Im Inneren des Haushaltsgeräts keine elektrischen Geräte, es sei denn, sie werden vom Hersteller empfohlen. Wartung / Reinigung
- Kinder müssen beaufsichtigt werden, wenn sie das Gerät reinigen und warten.
▶ Trennen Sie das Gerät von der Stromversorgung, bevor Sie eine routine-mäßige Wartung durchführen. Warten Sie vor dem Neustart mindestens 7 Minuten, da durch häufiges Einschalten der Kompressor beschädigt werden kann.

WARNUNG!

▶ Fassen Sie beim Herausziehen des Gerätesteckers aus der Steckdose, den Stecker und nicht das Kabel an.
▶ Reinigen Sie das Gerät nicht mit harten Bürsten, Drahtbürsten, Reinigungspulver, Benzin, Amylacetat, Aceton und ähnlichen organischen Lösungen, Säure oder Alkalilösungen. Reinigen Sie das Gerät mit einem speziellen Reinigungsmittel für Kühlgeräte, um Beschädigungen zu vermeiden.
- Kratzen Sie Eis nicht mit scharfkantigen Gegenständen ab. Verwenden Sie keine Sprays, elektrischen Heizgeräte, Haartrockner zum Abtauen ode Dampfreiniger im Gerät, um Beschädigungen der Kunststoffteile zu vermeiden.
▶ Verwenden Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauvorgang zu beschleunigen, es sei denn, dies wird vom Hersteller so empfohlen.
▶ Wenn das Stromkabel beschädigt ist, muss es vom Hersteller, von seinem Service-Mitarbeiter oder einer gleichwertig qualifizierten Person ausgetaus werden, um jegliches Risiko zu vermeiden.
▶ Versuchen Sie nicht, das Gerät selbst zu reparieren, zu zerlegen oder zu verändern. Bei Reparaturen wenden Sie sich bitte an unseren Kundenservi
▶ Entfernen Sie den Staub auf der Geräterückseite mindestens einmal im Jahr, um Brandgefahr und einen erhöhten Energieverbrauch zu vermeiden
Das Gerät darf während der Reinigung nicht besprüht oder mit Wasser beschüttet werden.
Das Gerät darf nicht mit Wasser besprüht oder mit Dampf gereinigt werden.
▶ Reinigen Sie die kalten Einlegeböden aus Glas nicht mit heißem Wasser. Plötzliche Temperaturschwankungen können dazu führen, dass das Glas zerspringt.

Informationen zum Kältemittelgas

WARNUNG!

Das Gerät enthält das entzündliche Kältemittel ISOBUTAN (R600a). Stellen Sie sicher, dass der Kühlkreislauf während des Transports oder der Installation nicht beschädigt wird. Auslaufendes Kältemittel kann Augenverletzungen verursachen oder sich entzünden. Falls Schäden aufgetreten sind, halten Sie sich von offenen Brandquellen fern, lüften Sie den Raum gründlich, stecken Sie die Netzkabel des Geräts oder eines anderen Geräts nicht ein oder aus. Informieren Sie den Kundenservice. Falls die Augen mit dem Kältemittel in Kontakt kommen, spülen Sie sofort unter fließendem Wasser aus und verständigen Sie den Augenarzt.

Bestimmungsgemäße Verwendung

Dieses Gerät ist zum Kühlen und Gefrieren von Lebensmitteln bestimmt. Es ist ausschließlich für den Einsatz in Haushalten und ähnlichen Bereichen konzipiert, wie z. B. in Personalküchen in Geschäften, Büros und anderen Arbeitsumgebungen, auf Bauernhöfen und in Hotels, Motels und anderen wohnähnlichen Umgebungen sowie in Bed-and-Breakfasts und für Catering-Zwecke. Das Gerät ist nicht für die kommerzielle oder industrielle Nutzung bestimmt.

Änderungen oder Anpassungen am Gerät sind nicht erlaubt. Eine unsachgemäße Verwendung kann zu Gefahren und zum Verlust von Garantieansprüchen führen.

Normen und Richtlinien

und €

UK CA

Dieses Produkt erfüllt die Anforderungen aller geltenden EG-Richtlinien mit den entsprechenden harmonisierten Normen und Standards Großbritanniens, die eine CE- und UKCA-Kennzeichnung vorsehen.

VORSICHT!

1.

Beim Schließen der Türe sollte die vertikale Türleis an der linken Tür nach innen gebogen sein (1).

2.

Wenn Sie versuchen, die linke Tür zu schließen und die vertikale Türleiste ist nicht gebogen (2), sollten Sie sie zuerst zurechtbiegen, da sie sonst gegen die Befestigung oder die rechte Tür stößt. Dadurch kommt es zu einer Beschädigung des Türanschlags oder zu einer Undichtigkeit.

Im Inneren des Rahmens befindet sich ein Heizfade. Die Temperatur der Oberfläche steigt ein wenig an, was normal ist und die Funktion des Geräts nicht beeinträchtigt.

HINWEIS

Aufgrund von technischen Änderungen und unterschiedlichen Modellen könne einige der Abbildungen in dieser Anleitung von Ihrem Modell abweichen.

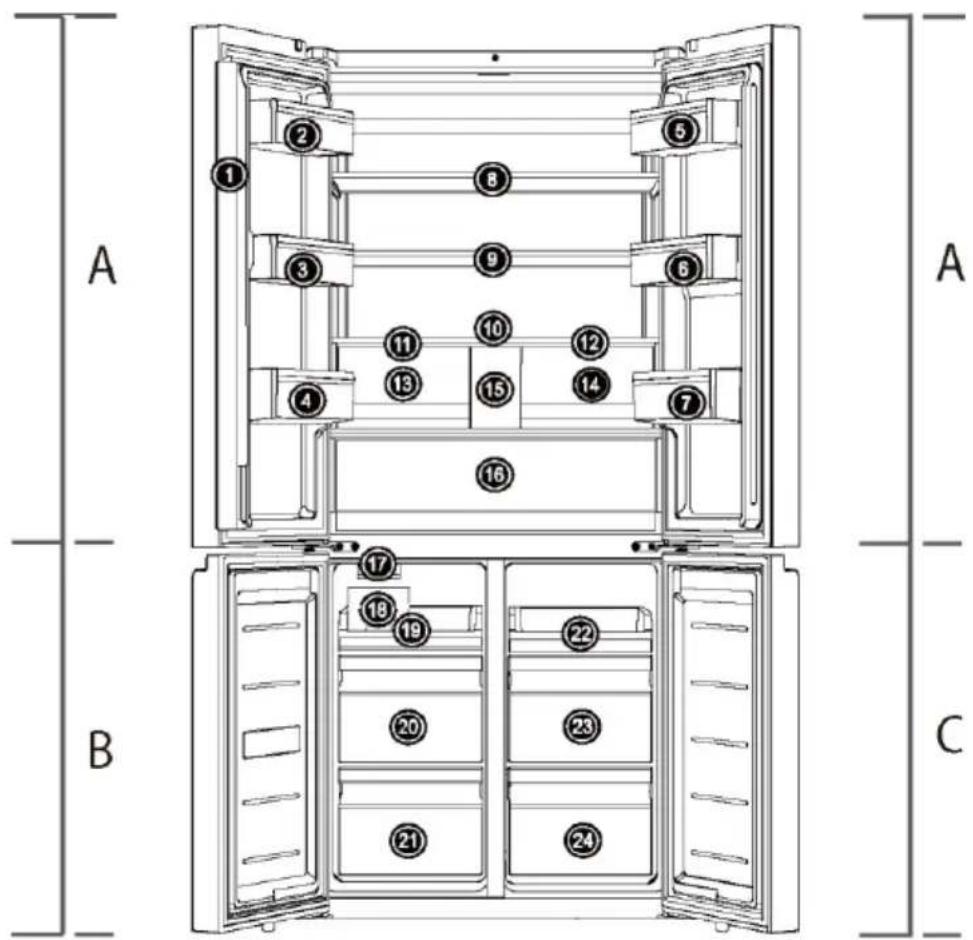

A B C

A: Kühlfach

1 Türträger
2 Flaschenhalter (oben links)
3 Flaschenhalter (Mitte links)
4 Flaschenhalter (unten links)
5 Flaschenhalter (oben rechts)
6 Flaschenhalter (Mitte rechts)
7 Flaschenhalter (unten rechts)
8 Einlegeboden aus Glas
9 Einlegeboden aus Glas
10 Einlegeboden aus Glas
11 Platte der Humidity Zone-Schublade
12 Platte der My Zone-Schublade
13 Humidity Zone-Schublade

14 My Zone-Schublade
15 Wasserfilter

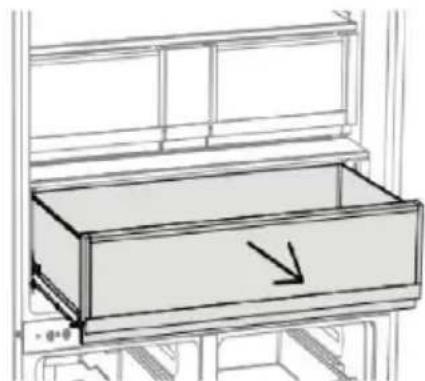

16 Fresh Box
B: Gefrierfach
17 Eiswürfelbereiter-Baugruppe
18 Eiswürfelbehälter
19 Ablagefach
20 Schublade (Mitte)
21 Schublade (unten)
C: Switch Zone-Fach
22 Ablagefach
23 Schublade (Mitte)
24 Schublade (unten)

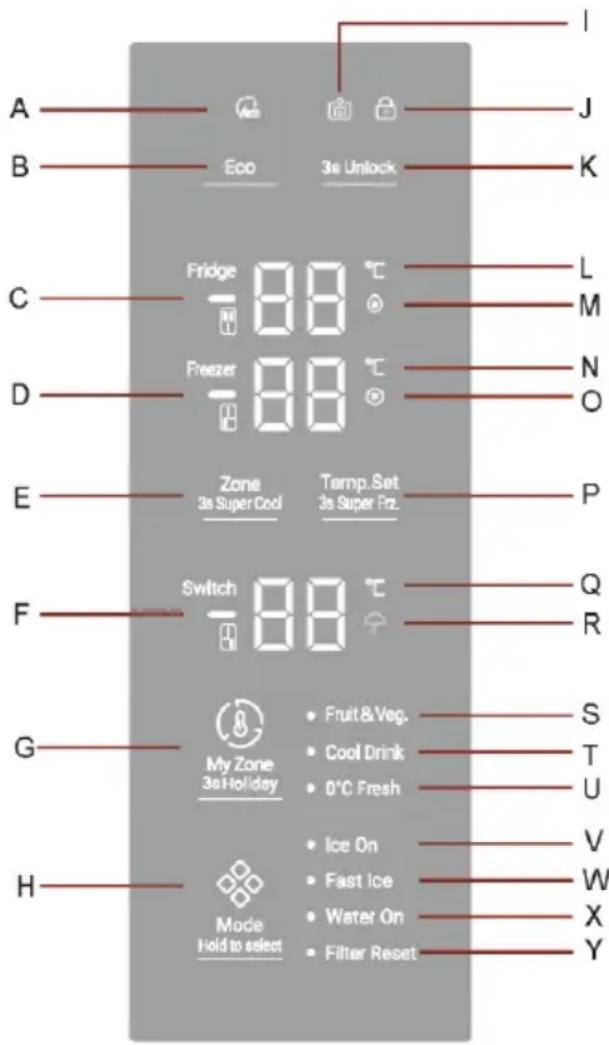

Bedienfeld

A Eco-Anzeige
C Kühlschrank-Anzeige
D Gefrierschrank-Anzeige
F Switch-Anzeige
I Filter-Anzeige
J Sperr-Anzeige
L Kühlschrank-°C-Anzeige
M Super Cool-Anzeige
N Gefrierschrank-°C-Anzeige
O Super Frz. -Anzeige
Q Switch-°C-Anzeige
R Holiday-Anzeige
Q Switch-°C-Anzeige
S Fruit&Veg-Anzeige
T Cool Drink-Anzeige
U 0°C Fresh-Anzeige
V Ice On-Anzeige
W Fast Ice-Anzeige
X Water On-Anzeige
Y Filter Reset-Anzeige

Tasten:

B Eco-Funktion

E Zone-Funktion

3s Super Cool-Funktion

G My Zone-Funktion

3S Holiday-Funktion

K 3s Unlock-Funktion

P Temp.-Einstell-Funktion

3s Super Frz.-Funktion

Erstmaliges Einschalten

▶ Wenn der Kühlschrank zum ersten Mal eingeschaltet wird, wird das Kühlfach automatisch auf 5 °C, das Temperaturfach der Switch Zone auf -6 °C sowie das Gefrierfach auf -18 °C eingestellt und die My Zone wird auf Fruit&Veg eingestellt.

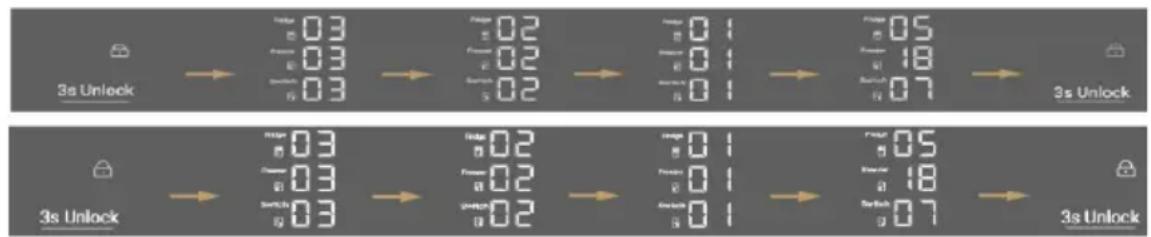

Sperren/Entsperren der Funktionseinstellungen

Das Anzeigedisplay dieses Geräts kann automatisch in einen Sperrmodus versetzt werden. Nach Betätigung einer Taste wird der Bildschirm nach 30 Sekunden Inaktivität automatisch ausgeschaltet und gesperrt. Wenn Sie die Funktionstaste „Entsperren/Sperren“ im nicht gesperrten Modus 3 Sekunden lang gedrückt halten, ertönt ein Signalton und das Symbol für die „Bedienfeldsperre“ leuchtet auf, um anzuzeigen, dass das Gerät im Sperrmodus ist. Um das Gerät zu entsperren, halten Sie die Funktionstaste zum „Entsperren/Sperren“ im Sperrmodus 3 Sekunden lang gedrückt; das Symbol für die „Bedienfeldsperre“ F erlischt und zeigt damit an, dass das Gerät entsperrt wurde.

3s Unlock → 03 03 03 03 02 02 02 02 01 01 01 01 05 18 07 3s Unlock 3s Unlock → 03 03 03 03 03 02 02 02 02 01 01 01 05 18 07 3s Unlock

HINWEIS

Im Sperrmodus können mit Ausnahme der Entsperr-Funktion keine Einstellung an den Funktionen vorgenommen werden.

Einstellung der Kühlschranktemperatur

▶ 1. Temperatureinstellung für das Kühlfach des Kühlschranks ▶ Wenn das Anzeigefeld leuchtet und entriegelt ist, drücken Sie die Einstelltaste „(Zone)“. Wenn das Doppel-8-Symbol für „(Kühlschrank)“ auf dem Anzeigefeld leuchtet, ist der Modus zur Einstellung der Kühltemperatur aktiviert. Die Kühltemperatur zeigt den aktuell eingestellten Wert an. Nach jedem Drücken der Taste zur Temperatureinstellung wird der Sollwert der Kühlung um 1 verringert, bis der Mindestwert des Kühlfachs erreicht ist. Durch erneutes Drücken der Taste springen Sie zum Maximalwert und durchlaufen den Wertebereich. Wenn Sie die Tastenbetätigung 5 Sekunden lang unterbrechen, hört der aktuelle Einstellwert auf zu blinken und wird bestätigt. Der aktuelle Einstellwert wird angezeigt, bis die Displayanzeige erlischt. Wenn eine andere Taste als die Taste zur Temperatureinstellung innerhalb von 5 Sekunden gedrückt wird, hört das Blinken auf, und die Anzeige wechselt in den entsprechenden Tastenbetriebsmodus. Gleichzeitig wird der aktuelle Wert als aktueller Einstellwert bestätigt, er wird angezeigt, bis die Displayanzeige erlischt.

▶ 2. Temperatureinstellbereich: 9 °C bis 1 °C
▶ 3. Grundeinstellung des Kühlschrank-Kühlfachs: 5 °C

HINWEIS

Die Solltemperatur des Kühlschrank-Kühlfachs kann nicht eingestellt werden, wenn das Display gesperrt ist oder sich im Super Cool-Modus befindet.

Temperatureinstellung des Gefrierschranks

▶ 1. Temperatureinstellung des Gefrierfachs
▶ Wenn das Anzeigefeld leuchtet und entriegelt ist, drücken Sie die Einstell-taste „(Zone)“. Wenn das Doppel-8-Symbol für „(Gefrierschrank)“ auf dem Anzeigefeld leuchtet, ist der Einstellmodus für die Gefrierfachtemperatur aktiviert. Die Temperatur des Gefrierschranks zeigt den aktuell eingestellten Wert an. Nach jedem Drücken der Taste zur Temperatureinstellung wird der Sollwert des Gefrierfachs um 1 verringert, bis der Mindestwert des Gefrierfachs erreicht ist. Durch erneutes Drücken der Taste springen Sie zum Maximal-wert und durchlaufen den Wertebereich. Wenn Sie die Tastenbetätigung 5 Sekunden lang unterbrechen, hört der aktuelle Einstellwert auf zu blinken und wird bestätigt. Der aktuelle Einstellwert wird angezeigt, bis die Display-anzeige erlischt. Wenn eine andere Taste als die Taste zur Temperature-instellung innerhalb von 5 Sekunden gedrückt wird, hört das Blinken auf, und die Anzeige wechselt in den entsprechenden Tastenbetriebsmodus. Gleichzeitig wird der aktuelle Wert als aktueller Einstellwert bestätigt, er wird angezeigt, bis die Displayanzeige erlischt.

▶ 2. Temperatureinstellbereich: -14 °C–24 °C

▶ 3. Standardeinstellung des Gefrierschranks: -18 °C

HINWEIS

Die Solltemperatur des Kühlfachs kann nicht eingestellt werden, wenn das Display gesperrt ist oder sich im Eco-Modus oder im Super Frz.-Modus befindet.

Temperatureinstellung der Switch Zone

▶ 1. Einstellung der flexiblen Temperaturzone
▶ Wenn das Anzeigefeld leuchtet und entriegelt ist, drücken Sie die Einstelltaste „(Zone)“. Wenn das Doppel-8-Symbol für „(Switch)“ auf dem Anzeigefeld leuchtet, ist der Einstellmodus für die flexible Temperaturzone aktiviert. Die flexible Temperaturzone zeigt den aktuell eingestellte Wert an. Nach jedem Drücken der Taste zur Temperatureinstellung wird der Sollwert der flexiblen Temperaturzone um 1 verringert, bis der Mindestwert der flexiblen Temperaturzone erreicht ist. Durch erneutes Drücken der Taste springen Sie zum Maximalwert und durchlaufen den Wertebereich. Wenn Sie die Tastenbetätigung 5 Sekunden lang unterbrechen, hört der aktuelle Einstellwert auf zu blinken und wird bestätigt. Der aktuelle Einstellwert wird angezeigt, bis die Displayanzeige erlischt. Wenn eine andere Taste als die Taste zur Temperatureinstellung innerhalb von 5 Sekunden gedrückt wird, hört das Blinken auf, und die Anzeige wechselt in den entsprechenden Tastenbetriebsmodus.

▶ Gleichzeitig wird der aktuelle Wert als aktueller Einstellwert bestätigt, er wird angezeigt, bis die Displayanzeige erlischt.
▶ 2. Temperatureinstellbereich: 5 °C bis -20 °C
▶ 3. Standardeinstellung der flexiblen Temperaturzone: -6 °C

HINWEIS

Die Solltemperatur des Switch-Fachs kann nicht eingestellt werden, wenn das Display gesperrt ist.

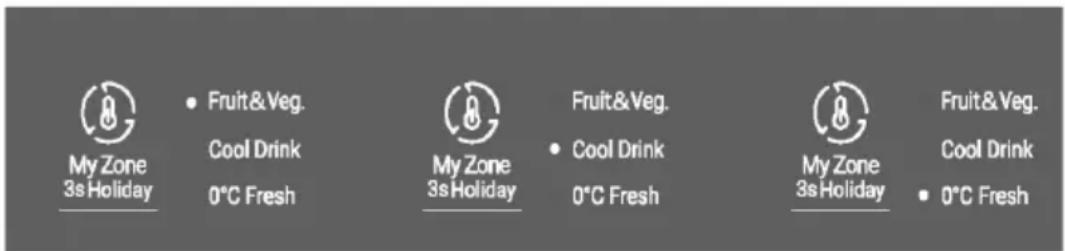

My Zone-Funktion

Im entsperrten Zustand des Anzeigefeldes wird bei jedem Drücken auf die Taste [My Zone] zwischen Fruit&Veg (Obst und Gemüse), Cool Drink (gekühlte Getränke) und 0°C Fresh (Frischhaltung) umgeschaltet, wobei die entsprechenden Symbole nacheinander aufleuchten. Wenn ein Symbol leuchtet, bedeutet dies, dass die entsprechende Funktion aktiviert ist.

My Zone 3s Holiday • Fruit&Veg. Cool Drink 0°C Fresh My Zone 3s Holiday • Fruit&Veg. Cool Drink 0°C Fresh My Zone 3s Holiday • Fruit&Veg. Cool Drink 0°C Fresh

Eco-Funktion

Im Eco-Modus passt der Kühlschrank die Temperatureinstellungen der Kühl- und Gefrierfächer automatisch an die Veränderungen der Umgebungstemperatur, der Luftfeuchtigkeit und der Innentemperatur des Kühlschranks an, sodass eine manuelle Einstellung nicht erforderlich ist.
▶ 1. Drücken Sie im entriegelten Zustand die Taste [Eco]. Der Summer ertönt einmal und das [Eco]-Symbol leuchtet auf und zeigt damit an, dass die Eco-Funktion des Kühlschranks aktiviert ist.
▶ 2. Wenn die Eco-Funktion des Kühlschranks aktiviert ist, drücken Sie erneut die Taste [Eco]. Der Summer ertönt einmal, und das [Eco]-Symbol erlischt, was bedeutet, dass die Eco-Funktion deaktiviert ist.

HINWEIS

Im Eco-Modus ist es nicht möglich, die Temperatur der Kühl- und Gefrierfächer einzustellen.

Wenn die Holiday-Funktion, die Funktion Super Cool oder die Funktion Super Frz. aktiviert wird, verlässt der Kühlschrank den Eco-Funktionsmodus und das Eco-Funktionssymbol erlischt.

Super Cool-Funktion

Drücken Sie im entsperrten Zustand die Taste [Zone] und halten Sie sie 3 Sekunden lang gedrückt. Das Symbol [Super Cool function] leuchtet auf und zeigt an, dass der Kühlschrank in den Super Cool-Modus wechselt. Nach einer Betriebszeit von 6 Stunden im Super Cool-Modus schaltet der Kühlschrank den Super Cool-Modus automatisch aus. Wenn Sie den Super Cool-Modus manuell beenden möchten, halten Sie die Taste [Zone] erneut 3 Sekunden lang gedrückt. Das Symbol [Super Cool function] erlischt, und der Kühlschrank beendet den Super Cool-Modus.
Drücken Sie im entsperrten Zustand die Taste [Zone] und halten Sie sie 3 Sekunden lang gedrückt. Das Symbol [Super Cool function] leuchtet auf und zeigt an, dass der Kühlschrank in den Super Cool-Modus wechselt. Nach einer Betriebszeit von 6 Stunden im Super Cool-Modus schaltet der Kühlschrank den Super Cool-Modus automatisch aus. Wenn Sie den Super Cool-Modus manuell beenden möchten, halten Sie die Taste [Zone] erneut 3 Sekunden lang gedrückt. Das Symbol [Super Cool function] erlischt, und der Kühlschrank beendet den Super Cool-Modus.

Super Frz.- Funktion

Drücken Sie im entsperrten Zustand die Taste [Zone] und halten Sie sie 3 Sekunden lang gedrückt. Das Symbol [Super Cool function] leuchtet auf und zeigt an, dass der Kühlschrank in den Super Cool-Modus wechselt. Nach einer Betriebszeit von 6 Stunden im Super Cool-Modus schaltet der Kühlschrank den Super Cool-Modus automatisch aus. Wenn Sie den Super Cool-Modus manuell beenden möchten, halten Sie die Taste [Zone] erneut 3 Sekunden lang gedrückt. Das Symbol [Super Cool function] erlischt, und der Kühlschrank beendet den Super Cool-Modus.

HINWEIS

Im Super Frz.-Modus ist es nicht möglich, die Temperatur des Gefrierschranks über die Tasten „Temperaturregelung -“ und „Temperaturregelung +“ einzustellen. Mit der Super Frz.-Funktion können frische Lebensmittel schneller bis zum Kern tiefgefroren werden. Dadurch bleiben die Nährwerte, das Aussehen und der Geschmack der Lebensmittel erhalten.

Wenn Sie einmal eine große Menge an Lebensmitteln einfrieren müssen, empfiehlt es sich, die Super Frz.-Funktion im Gefrierfach bereits 24 Stunder vorher zu aktivieren. Drücken Sie im entsperrten Zustand die Taste „AA“ (Super Frz.-Funktion), die Anzeige „N“ (Super Frz.-Funktion) leuchtet auf. Das Gerät wechselt in den Super Frz.-Modus. Das Gerät beendet der Super Frz.-Modus automatisch nach 50 Stunden. Um den Super Freeze-Modus manuell zu verlassen, drücken Sie die Taste „AA“ (Super Freeze-Funktion) im entsperrten Zustand, die Anzeige „N“ (Super Frz.-Funktion) erlischt, das Gerät verlässt den Super-Freeze-Modus.

Holiday-Funktion

Drücken Sie im entriegelten Zustand einmal auf die „Auto Set“-Funktionstaste AB, und das „Auto Set“-Funktionssymbol O leuchtet auf und zeigt an, dass der Kühlschrank in den Auto-Set-Funktionsmodus übergeht.

Im Holiday-Modus ist die Temperatureinstellung des Kühlfachs nicht möglich. Wenn die Funktionen Auto Set und Super Cool aktiviert sind, verlässt der Kühlschrank den täglichen Funktionsmodus, und das Symbol „Holiday-Funktion“ P erlischt.

Die Holiday-Funktion ist für Ihre Bequemlichkeit gedacht, wenn Sie das Kühlfach über einen längeren Zeitraum nicht benutzen. Wenn die Holiday-Funktion aktiviert ist, arbeitet das Gefrierfach normal, während das Kühlfach auf eine Temperatur von 17°C eingestellt ist. Dies verhindert, dass sich im Kühlfach durch zu hohe Temperaturen Gerüche entwickeln, und hilft außerdem, Energie zu sparen.

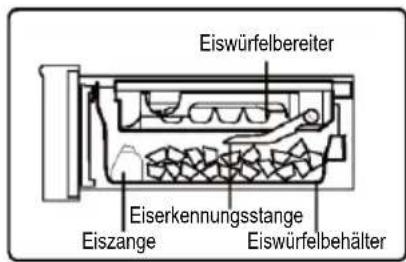

Eiswürfelbereiter-Funktion

▶ ICE ON/OFF aktiviert den Eiswürfelbereiter, der nur im unteren linken Fach verfügbar ist. Ihr Eisbereiter ist so konstruiert, dass er automatisch Eis in den Eiswürfelbehälter darunter abgibt,
▶ bis dieser voll ist. Je mehr Eis Sie verwenden, desto mehr wird neu hergestellt.
Um die Ice On-Funktion zu aktivieren, drücken Sie im entsperrten Zustand die Taste [Mode] und scrollen Sie zu ICE ON. Die Leuchte neben der Funktion blinkt.
▶ Drücken Sie die Taste 3 Sekunden lang, bis das Licht dauerhaft leuchtet.
Um die Ice On-Funktion zu deaktivieren, drücken Sie die Taste [Mode] und scrollen Sie zu ICE ON. Drücken Sie die Taste 3 Sekunden lang. Wenn ICE ON deaktiviert ist, leuchtet das Licht nicht mehr.

▶ Fast Ice erhöht die Eisproduktion um bis zu 30 % und schaltet sich nach 24 Stunden automatisch ab.
Um die Fast Ice-Funktion zu aktivieren, drücken Sie im entsperrten Zustand die Taste [Mode] und scrollen Sie zu Fast Ice. Die Leuchte neben der Funktion blinkt.
▶ Drücken Sie die Taste 3 Sekunden lang, bis das Licht dauerhaft leuchtet.
Um die Fast Ice-Funktion zu deaktivieren, drücken Sie die Taste [Mode] und scrollen Sie zu Fast Ice. Drücken Sie die Taste 3 Sekunden lang. Wenn Fast Ice deaktiviert ist, leuchtet das Licht nicht mehr.

• Ice On • Fast Ice • Ice On • Fast Ice Mode Hold to select Mode Hold to select

Water On-Funktion

Um Water On zu aktivieren, drücken Sie im entsperrten Zustand die Taste [Mode] und scrollen Sie zu Water On. Die Leuchte neben der Funktion blinkt.

▶ Drücken Sie die Taste 3 Sekunden lang, bis das Licht dauerhaft leuchtet.
Um die Water On-Funktion zu deaktivieren, drücken Sie die Taste [Mode] und scrollen Sie zu Water On. Drücken Sie die Taste 3 Sekunden lang. Wenn Water On deaktiviert ist, leuchtet das Licht nicht mehr.

Filter Reset-Funktion

Nachdem der Kühlschrank insgesamt 6 Monate lang in Betrieb war, leuchtet das Erinnerungssymbol auf und weist den Benutzer darauf hin, dass der Filter ausgetauscht werden muss.
▶ Wenn der Filter ausgetauscht wurde, halten Sie die Taste 3 Sekunden lang gedrückt, um die Erinnerung zu löschen. Der Timer wird zurückgesetzt und es ertönt eine Ton-Rückmeldung.

Mode Hold to select Filter Reset Mode Hold to select Filter Reset

▶ Türöffnungsalarm
▶ Wenn die Tür zu lange offen oder nicht richtig geschlossen ist, gibt der Kühlschrank nach einiger Zeit einen Alarmton ab, der Sie daran erinnert, die Tür sofort zu schließen.
▶ Ausschaltspeicher
Nach einem Stromausfall erinnert der Kühlschrank sich beim Wiedereinschalten an die folgenden Einstellungen: Kühlschranktemperatur, Gefrierschranktemperatur, Switch-Temperatur, My Zone-Temperatur, Super Cool.

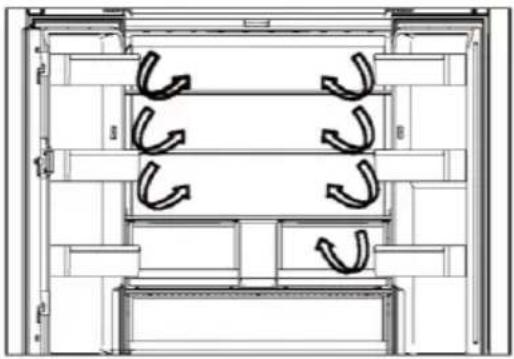

1. Der Kühlschrank ist mit einem Mehrfach-Luftstrom-System ausgestattet, bei dem auf jeder Einlegebodenebene kühle Luftströme zirkulieren. Dadurch wird eine gleichmäßige Temperatur aufrechterhalten, um sicherzustellen, dass Ihre Lebensmittel länger frisch bleiben.

Verstellbare Einlegeböden

1. Die Höhe der Einlegeböden kann an Ihren Lagerbedarf angepasst werden.
2. Um einen Einlegeboden zu versetzen, heben Sie ihn an der Hinterkante an ① und ziehen Sie ihn heraus ②.
3. Um ihn wieder einzubauen, setzen Sie ihn auf die Träger an beiden Seiten und schieben sie ihn ganz nach hinten, bis die Rückseite des Einlegebodens in den Schlitzen an den Seiten steckt.

My Zone-Schublade

In diesem Fach ist die Luftfeuchtigkeit niedriger als im restlichen Kühlschrank. Diese Schublade eignet sich für die Lagerung von Trockenobst und anderen trockenen Lebensmitteln mit geringem Wassergehalt wie Butter, Fette und Öle oder Schokolade.

Humidity Zone-Schublade

In diesem Fach ist die Luftfeuchtigkeit höher als im Kühlfach. Sie wird automatisch vom System gesteuert und eignet sich für die Lagerung von Obst, Gemüse, Salaten usw.

Fresh Box

Kühlbereich für frisches Obst und Gemüse, dessen Nährstoffe längstmöglich erhalten bleiben.

MYZONE|⑧

HUMIDITYZONE | 0°

FRESHBOX | 🍴

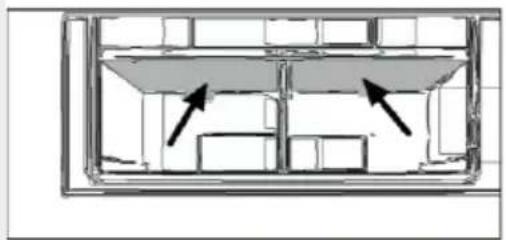

HINWEIS

1. Entfernen Sie nicht die Kunststoffabdeckung in den beiden Zonen.
2. Sie halten die Feuchtigkeit aufrecht.
3. Kälteempfindliche Früchte wie Ananas, Avocado, Bananen und Grapefruits sollten nicht in diesen beiden Fächern gelagert werden.

Abnehmbare Türfächer/Flaschenhalter

1. Die Türablagen können zur Reinigung herausgenommen werden:
2. Halten Sie dazu die Ablage mit beiden Händen fest, heben Sie sie nach oben ① und ziehen Sie sie heraus ②.
3. Um die Ablage wieder einzusetzen, werden die oben genannten Schritte in umgekehrter Reihenfolge durchgeführt.

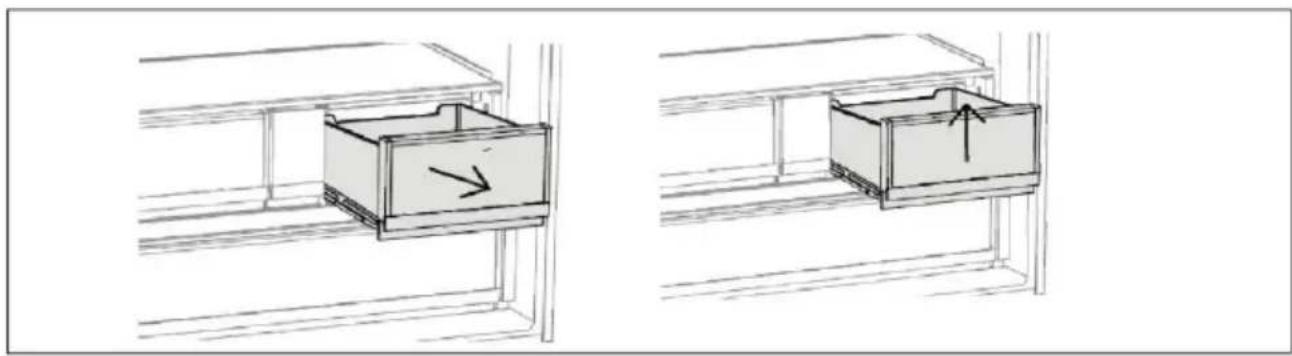

Herausnehmbare Humidity Zone-/My Zone-Schublade

Öffnen Sie die Kühlschranktür bis zum Anschlag, ziehen Sie die Schublade so weit wie möglich heraus und heben Sie dann die Vorderseite an, um die Schublade herauszunehmen.

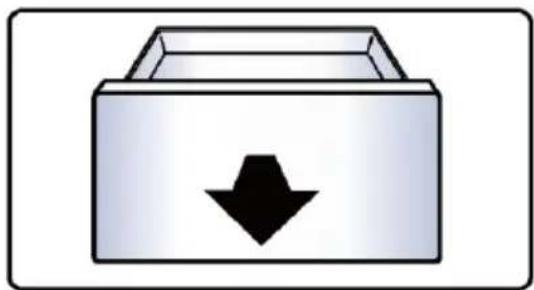

Herausnehmbare Fresh Box

Wenn Sie die Schublade herausnehmen möchten, legen Sie beide Hände auf die Unterseiten der vorderen Abdeckung der Schublade, drücken Sie die Riegel nach unten, heben Sie das vordere Ende der Schublade vorsichtig an, um sie von der Führung zu lösen, und heben Sie dann die Schublade schräg nach oben, um sie herauszunehmen.

Herausnehmbares Ablagefach/herausnehmbare Schublade (unten)

Öffnen Sie die Kühlschranktür bis zum Anschlag, ziehen Sie die Schublade so weit wie möglich heraus und heben Sie dann die Vorderseite an, um die Schublade herauszunehmen.

Herausnehmbare Schublade (Mitte)

Wenn Sie die Schublade herausnehmen möchten, legen Sie Ihre Hand auf die vordere Abdeckung der Schublade, drücken Sie mit der anderen Hand auf das vordere Ende der Führung und heben Sie das vordere Ende der Schublade leicht an, um sie von der Führung zu lösen. Heben Sie dann die Schublade schräg nach oben, um sie herauszuziehen.

Namen der Teile des Eisbereiters

Der automatische Eiswürfelbereiter kann zur Reinigung entfernt und herausgenommen werden, wenn kein Eis benötigt wird, sodass Platz für andere Tiefkühlkost bleibt.

Eiswürfelbereiter

%&* #( &, #-&$)0 !%&-.+, #' & $+/

Wasseranschluss

Stellen Sie sicher, dass der Kühlschrank NICHT an das Stromnetz angeschlossen ist. Suchen Sie den Absperrhahn für den Kaltwasseranschluss (T-Stück und Nippel nicht im Lieferumfang enthalten).

Suchen Sie das Wasserschlauchset, um die Installation des Wasseranschlusses abzuschließen.

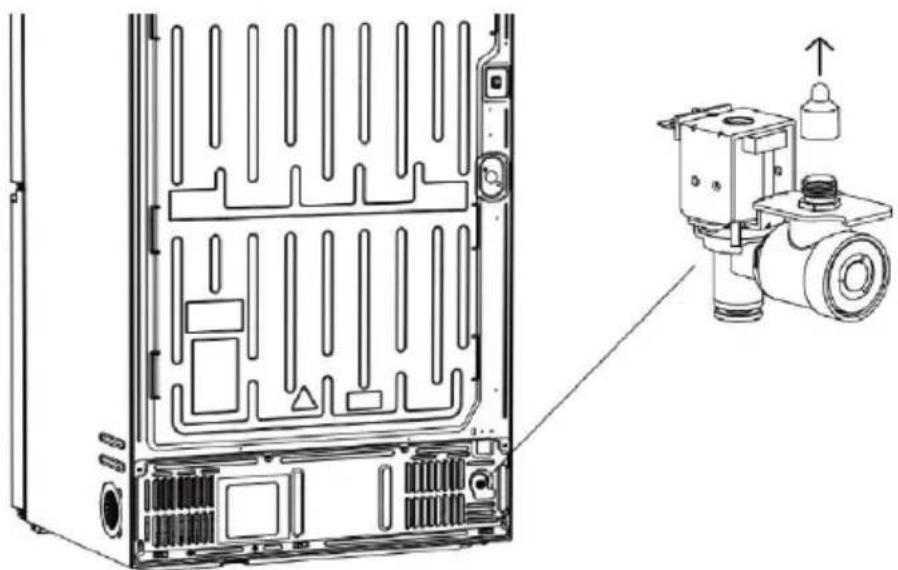

Entfernen Sie die Kappe vom Wassereinlassventil auf der Rückseite des Kühlschranks.

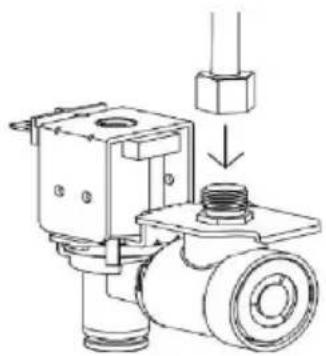

Schließen Sie das eine Ende des Wasserschlauchsets an das Wassereinlassventil an.

Befestigen Sie den Wasserhahnadapter am Absperrhahn. Achten Sie darauf, dass Sie den Wasserhahnadapter nicht zu fest anziehen.

Verwenden Sie nach der Eisherstellung eine Eisschaufel, um die Eiswürfel zu entnehmen.

Eiswürfelbereiter Eiserkennungsstange Eiszange Eiswürfelbehälter

HINWEIS

Wenn Sie das Gerät gerade erst in Betrieb genommen haben oder die letzte Verwendung mehr als eine Woche zurückliegt, können die neu hergestellten Eiswürfel riechen oder staubig sein, sodass das erste hergestellte Eis (etwa 8 Eiswürfel) weggeworfen werden sollte.

- Wenn Sie den Wasserzulaufkanal des Eiswürfelbereiters gereinigt haben, können die zum ersten Mal hergestellten Eiswürfel auch sofort verwendet werden.

Eiswürfelaufbewahrung

Die Kapazität des Eiswürfelbehälters kann automatisch durch den Eisdetektor bestätigt werden. (Um die Kapazität des Eiswürfelbehälters richtig zu bestimmen, legen Sie die Eiswürfel nicht flach hin). Wenn die Kapazität eine bestimmte Menge erreicht hat, beenden Sie die Eisherstellung. Bitte bestätigen Sie die im Eiswürfelbehälter gelagerte Menge an Eis. Wenn zu viel Eis vorhanden ist, kann das Gerät kein Eis mehr herstellen oder es kann das normale Öffnen und Schließen der Tür beeinträchtigen.

Reinigung des Eiswürfelbehälters

Schritt 1:

Schalten Sie die Eisherstellungsfunktion aus und öffnen Sie die obere Gefrierschranktür.

Schritt 2:

Drehen Sie den festen Knopf des Eiswürfelbehälter ganz nach links, halten Sie den Griff an der Vorderseite des Eiswürfelbehälters nach außen und langsam

Schritt 3:

Drehen Sie den Eiswürfelbereiter um, ziehen Sie den weißen Knopf des Eiswürfelbereiters heraus und nehmen Sie den Eiswürfelbereiter heraus.

Schritt 4:

Waschen Sie die Eiswürfelbehälter mit Wasser; verwenden Sie keine Bürsten oder Dekontaminationspulver, die die Oberfläche zerkratzen könnten.

Schritt 5:

Bauen Sie den Eiswürfelbehälter in umgekehrter Reihenfolge ein, wie Sie ihn ausgebaut haben. Schieben Sie den Eiswürfelbereiter in die Schublade und drücken Sie ihn nach unten, bis Sie ein „Klicken“ hören, was anzeigt, dass er vollständig eingesetzt ist. Drehen Sie den Halteknopf zum Verriegeln wieder nach rechts.

Fester Drehknopf

Nach dem Einfrieren von etwas anderem als Wasser sollte der Eiswürfelbehälter rechtzeitig gereinigt werden, bevor er wieder in den automatischen Eiswürfelbereiter eingesetzt wird.

• Verwenden Sie zum Reinigen des Wasservorratsbehälters einen weichen Schwamm. Verwenden Sie keine Bürste und kein Dekontaminationspulver. Um hartnäckige Flecken zu entfernen, verwenden Sie verdünntes Geschirrspülmittel, aber spülen Sie unbedingt mit Wasser nach. Verwenden Sie keine Bürsten mit harten Borsten, Drahtbürsten, Scheuermittel (z. B. Zahnpasta, Waschpulver usw.), organische Lösungsmittel (z. B. Benzin, Verdünner, Aceton, Alkohol usw.), heißes Wasser, Säuren oder Laugen, die Risse im Kunststoff verursachen können.
• Der Eiswürfelbehälter ist nicht waschbar. Wenn er nass wird, wischen Sie ihn mit einem trockenen Tuch ab. Anderenfalls wird die Eisherstellungsfunktion beeinträchtigt, wenn Wasser in das Gerät eindringt. Füllen Sie bei der Installation des Eiswürfelbereiters kein Wasser in den Eiswürfelbehälter, da das Wasser automatisch zugeführt wird.

WARNUNG

Füllen Sie nur Trinkwasser in den Eiswürfelbereiter.

Fragen und Antworten zum Eiswürfelbereiter

Q1: Stellt er kein Eis her?

Problem	Er stellt kein Eis her.
Ursache	a. Es wird kein Wasser in den Wasservorratsbehälter eingefüllt.b. Der Wasservorratsbehälter ist nicht eingesetzt.c. Der Eiswürfelbereiter ist nicht richtig installiert.d. Die Funktion „Eisherstellung“ ist nicht eingeschaltet.
Lösung	a. Füllen Sie Wasser in den Wasservorratsbehälter.b. Setzen Sie den Wasservorratsbehälter richtig ein.c. Schieben Sie den Eiswürfelbereiter ganz hinein, bis der Sicherungsknopf verriegelt werden kann.d. Schalten Sie die Funktion „Eisherstellung“ ein.

Q2: Ist die Eismenge klein, sind die Eiswürfel klein oder geschmolzen?

Problem	Die produzierten Eiswürfel sind nur wenige, klein und teilweise schmelzend.
Ursache	a. Die Kühlschranktür wird häufig geöffnet und geschlossen oder ist nicht fest verschlossen.b. Der Eiswürfelbehälter ist uneben oder mit anderen Dingen vermischt
Lösung	a. Schließen Sie die Kühlschranktür fest und versuchen Sie, sie so selten wie möglich zu öffnen und zu schließen.b. Die Eiswürfel mit einer Eisschaufel flach drücken und die gemischten Fremdkörper entfernen.

Q3: Die hergestellten Eiswürfel sind trüb

Problem	Die hergestellten Eiswürfel haben weiße Suspensionen.
Ursache	Eis wird aus mineralhaltigem Wasser hergestellt.
Lösung	Das ist normal und kein Grund zur Sorge.

Q4: Haben die Eiswürfel einen Geruch?

Problem	Das vom Eiswürfelbereiter hergestellte Eis hat einen eigenartigen Geruch.
Ursache	a. Das Wasser im Wasservorratsbehälter wurde schon lange nicht mehr ausgetauscht.b. Geruchsintensives Wasser oder Getränke werden in den Wasservorratsbehälter eingefüllt.c. Die Eiswürfel wurden hergestellt und zu lange im Eiswürfelbehälter aufbewahrt.
Lösung	a. Wechseln Sie das Wasser.b. Informationen zur Reinigung finden Sie unter „Reinigung und Wartung des Eiswürfelbereiters“.c. Eiswürfel sollten nicht über einen längeren Zeitraum gelagert werden, da sie sonst mit anderen Lebensmitteln Gerüche verursachen.

Q5: Haben die Eiswürfel eine seltsame Form?

Problem	a. Die Eiswürfel agglomerieren oder unterscheiden sich in ihrer Größe voneinander.b. Die Eiswürfel sind rund.c. Die Eiswürfel haben Ausstülpungen.
Ursache	a. Der Kühlschrank steht schief.b. Die Eiswürfel wurden zu lange aufbewahrt.c. Der Eiswürfelbehälter verfügt über konkave und konvexe Wasserzufuhrkanäle.
Lösung	a. Die Füße können richtig eingestellt werden, damit der Kühlschrank richtig platziert werden kann.b. Verwenden Sie die Eiswürfel so schnell wie möglich, oder stellen Sie sie neu her.c. Das ist normal und kein Grund zur Sorge.

Energiespartipps

▶ Stellen Sie sicher, dass das Gerät ordnungsgemäß belüftet ist (siehe INSTALLATION).
▶ Stellen Sie das Gerät nicht in direktem Sonnenlicht oder in der Nähe von Hitzequellen (z. B. Herden, Heizungen) auf.
▶ Vermeiden Sie unnötig niedrige Temperaturen im Gerät. Je niedriger die im Gerät eingestellte Temperatur ist, desto höher ist der Energieverbrauch.
▶ Funktionen wie Super Frz. verbrauchen mehr Energie.
▶ Lassen Sie warme Mahlzeiten erst abkühlen, bevor Sie diese in den Kühlschrank stellen.
▶ Öffnen Sie die Gerätetür so wenig und so kurz wie möglich.
▶ Achten Sie darauf, das Gerät nicht zu überladen, um den Luftstrom nicht zu behindern.
▶ Vermeiden Sie Luft innerhalb der Lebensmittelverpackung.
▶ Halten Sie die Türdichtungen sauber, damit die Tür immer richtig schließt.
▶ Tauen Sie gefrorene Lebensmittel im Vorratsfach des Kühlschranks auf.
Die energiesparendste Konfiguration erfordert, dass das Gerät Schubladen, Lebensmittelboxen und Einlegeböden in fabriksauberem Zustand enthält, und die Lebensmittel sollten so weit wie möglich von den Auslässen des Luftkanals eingeräumt werden und diesen nicht blockieren.

WARNUNG!

Trennen Sie das Gerät vor der Reinigung von der Stromversorgung.

Reinigung

Reinigen Sie das Gerät, wenn nur wenig oder keine Lebensmittel gelagert werden. Das Gerät sollte alle vier Wochen gereinigt werden, um eine gute Wartung zu gewährleisten und um schlechte Gerüche von gelagerten Lebensmitteln zu vermeiden.

WARNUNG!

▶ Reinigen Sie das Gerät nicht mit harten Bürsten, Drahtbürsten, Reinigungspulver, Benzin, Amylacetat, Aceton und ähnlichen organischen Lösungen, Säure oder Alkalilösungen. Reinigen Sie das Gerät mit einem speziellen Reinigungsmittel für Kühlgeräte, um Beschädigungen zu vermeiden.
Das Gerät darf während der Reinigung nicht besprüht oder mit Wasser beschüttet werden.
Das Gerät darf nicht mit Wasser besprüht oder mit Dampf gereinigt werden.
▶ Reinigen Sie die kalten Einlegeböden aus Glas nicht mit heißem Wasser. Plötzliche Temperaturschwankungen können dazu führen, dass das Glas zerspringt.
▶ Berühren Sie nicht die Innenfläche des Gefrierschranks, insbesondere nicht mit nassen Händen, da Ihre Hände an der Oberfläche festfrieren könnten.

▶ Halten Sie die Türdichtung immer sauber.

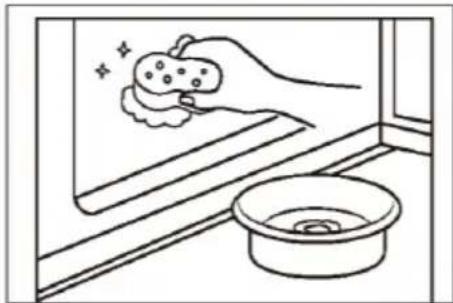

▶ Reinigen Sie das Innere und das Gehäuse des Geräts mit einem Schwamm, der mit warmem Wasser und einem neutralen Reinigungsmittel angefeuchtet wurde.
1. Säubern Sie den Kühlschrank innen und außen, einschließlich Türdichtungen, Türablage Einlegeböden aus Glas, Schubladen usw., gründlich mit einem weichen Geschirrtuch oder einem Schwamm, der in warmes Wasser eingetaucht wurde (eventuell mit etwas neutralem Reinigungsmittel im Wasser).

▶ 2. Wenn Flüssigkeit verschüttet wurde, nehmen Sie alle verschmutzten Teile heraus, spülen Sie sie unter fließendem Wasser ab, trocknen Sie sie ab und setzen Sie sie wieder in den Kühlschrank ein.

1. Bei verschütteten Milchprodukten (z. B. Sahne, schmelzendes Eis) entfernen Sie die verunreinigten Teile, legen Sie sie für eine Weile in ca. 40 °C warmes Wasser, spülen Sie sie dann unter fließendem Wasser ab, trocknen Sie sie ab und setzen Sie sie wieder in den Kühlschrank ein.

2. Falls ein kleines Teil oder Krümel im Inneren des Kühlschranks (zwischen die Ablagen oder Schubladen) festsitzen, lösen Sie die Verunreinigung mit einer weichen Zahnbürste. Wenn Sie die Verunreinigung nicht entfernen konnten, wenden Sie sich bitte an den Haier-Kundendienst.

Wischen Sie den Kühlschrank mit einem feuchten Tuch gründlich aus und trocknen Sie ihn mit einem weichen Tuch ab.

▶ Reinigen Sie Geräteteile nicht in einer Geschirrspülmaschine.

Warten Sie vor dem Neustart mindestens 7 Minuten, da durch häufiges Einschalten der Kompressor beschädigt werden kann.

Abtauen

Das Abtauen des Kühl- und Gefrierfachs erfolgt automatisch, es ist keine manuelle Tätigkeit erforderlich.

Austausch der LED-Leuchten

WARNUNG!

Wechseln Sie die LED nicht selbst. Sie darf nur vom Hersteller oder von einem autorisierten Service-Mitarbeiter ausgetauscht werden.

Die Leuchte nutzt als Lichtquelle eine LED mit geringem Energieverbrauch und langer Lebensdauer. Bei Anomalien wenden Sie sich bitte an den Kundenservice. Siehe KUNDENSERVICE.

Lichtquelle (nur LED), die durch einen Fachmann ausgetauscht werden kann.

Nichtverwendung für einen längeren Zeitraum

Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird und Sie die Holiday-Funktion für den Kühlschrank nicht verwenden:

▶ Nehmen Sie die Lebensmittel heraus.
▶ Ziehen Sie das Netzkabel ab.
▶ Reinigen Sie das Gerät wie oben beschrieben.
▶ Lassen Sie die Türen auf, um die Bildung von schlechten Gerüchen zu verhindern.

HINWEIS

Schalten Sie das Gerät nur aus, wenn es unbedingt nötig ist.

Verstellen des Geräts

1. Nehmen Sie alle Lebensmittel heraus und ziehen Sie den Gerätestecker aus der Steckdose.
2. Fixieren Sie die Einlegeböden und andere bewegliche Teile im Kühlschrank und im Gefrierschrank mit Klebeband.
3. Den Kühlschrank um maximal 45° kippen, um eine Beschädigung des Kühlsystems zu vermeiden.

WARNUNG!

▶ Heben Sie das Gerät nicht an seinen Griffen an.
▶ Stellen Sie das Gerät niemals waagerecht auf den Boden.

Viele auftretende Probleme können von Ihnen selbst ohne spezifische Fachkenntnisse gelöst werden. Bei Problemen prüfen Sie bitte alle angezeigten Möglichkeiten und befolgen Sie die nachstehenden Anweisungen, bevor Sie einen Kundendienst kontaktieren. Siehe KUNDENSERVICE.

WARNUNG!

▶ Schalten Sie das Gerät vor der Wartung aus und ziehen Sie den Netzstecker aus der Steckdose.
Elektrische Geräte sollten nur von qualifizierten Fachelektrikern repariert werden, da unsachgemäße Reparaturen erhebliche Folgeschäden verursachen können.
Ein beschädigtes Netzgerät darf nur durch den Hersteller, seinen Kunden-dienst oder ähnlich qualifizierte Personen ersetzt werden.

Problem	Mögliche Ursache	Mögliche Behebung
Der Kompressor funktioniert nicht.	Der Netzstecker ist nicht an die Steckdose angeschlossen.Das Gerät befindet sich im Abtauvorgang.	Den Netzstecker anschließen.Dies ist normal für eine automatische Abtauung.
Das Gerät läuft häufig oder zu lange.	Die Innen- oder Außen-temperatur ist zu hoch.Das Gerät wurde über einen längeren Zeitraum ausgeschaltet.Eine Gerätetür wurde nicht richtig geschlossen.Die Tür wurde zu häufig oder zu lange geöffnet.Die Temperatur für den Gefrierschrank ist zu niedrig.Die Türdichtungen sind verschmutzt, verschlissen, gerissen oder verrutscht.Die erforderliche Luftzirkulation ist nicht gewährleistet.	In diesem Fall ist es normal, dass das Gerät länger läuft.Normalerweise dauert es 8 bis 12 Stunden, bis das Gerät vollständig abgekühlt ist.Die Tür/Schublade schließen und sicherstellen, dass das Gerät auf einem ebenem Untergrund steht und dass keine Lebensmittel oder Behälter gegen die Tür stoßen.Die Tür/Schublade nicht zu häufig öffnen.Die Temperatur höher einstellen, bis eine zufriedenstellende Kühlschranktemperatur erreicht ist. Es dauert 24 Stunden, bis sich die Kühlschranktemperatur stabilisiert hat.Die Tür-/Schubladendichtungen reinigen oder vom Kunden-service ersetzen lassen.Für eine ausreichende Belüftung sorgen.
Das Innere des Kühlschranks ist schmutzig und/oder übelriechend.	Das Innere des Kühlschranks muss gereinigt werden.Lebensmittel mit starkem Geruch werden im Kühlschrank gelagert.	Das Innere des Kühlschranks reinigen.Diese Lebensmittel sorgfältig einpacken.
Das Innere des Geräts ist nicht kalt genug.	Die Temperatur ist zu hoch eingestellt.Es wurden zu warme Lebensmittel eingelagert.Es wurden zu viele Lebensmittel auf einmal hineingelegt.Die Lebensmittel liegen zu dicht beieinander.Eine Tür/Schublade wurde nicht richtig geschlossen.Die Tür/Schublade wurde zu häufig oder zu lange geöffnet.	Die Temperatur zurücksetzen.Die Lebensmittel immer erst abkühlen lassen, bevor Sie sie hineinlegen.Nur kleinere Mengen an Lebensmitteln hineinlegen.Zwischen mehreren Lebensmitteln einen Abstand lassen, damit die Luft zirkulieren kann.Die Tür/Schublade schließen.Die Tür/Schublade nicht zu häufig öffnen.
Das Innere des Geräts ist zu kalt.	Die Temperatur ist zu niedrig eingestellt.Die Super Frz-/Super Cool-Funktion ist aktiviert oder läuft zu lange.	Die Temperatur zurücksetzen.Die Super Frz-/Super Cool-Funktion ausschalten.
Feuchtigkeitsbildung im Innern des Kühlfachs.	Das Klima ist zu warm und zu feucht.Eine Tür/Schublade wurde nicht richtig geschlossen.Die Tür/Schublade wurde zu häufig oder zu lange geöffnet.Lebensmittelbehälter oder Flüssigkeiten werden offen gelassen.	Die Temperatur erhöhen.Die Tür/Schublade schließen.Die Tür/Schublade nicht zu häufig öffnen.Heiße Speisen auf Raumtemperatur abkühlen lassen und Speisen und Flüssigkeiten abdecken.
Feuchtigkeit sammelt sich außen am Kühlschrank oder zwischen der Tür oder den Türen und der Schublade.	Das Klima ist zu warm und zu feucht.Die Tür ist nicht richtig geschlossen. Die kalte Luft im Gerät und die warme Außenluft kondensieren.	Das ist bei feuchtem Klima normal und ändert sich, wenn die Feuchtigkeit abnimmt.Prüfen Sie, ob die Tür/Schublade fest geschlossen ist.
Starke Eisbildung und Frost im Gefrierfach.	Die Lebensmittel sind nicht angemessen verpackt.Eine Tür/Schublade wurde nicht richtig geschlossen.Die Tür/Schublade wurde zu häufig oder zu lange geöffnet.Die Tür-/Schubladendichtungen sind verschmutzt, verschlissen, gerissen oder verrutscht.Etwas im Inneren verhindert, dass die Tür/Schublade richtig schließt.	Die Lebensmittel immer gut verpacken.Die Tür/Schublade schließen.Die Tür/Schublade nicht zu häufig öffnen.Die Tür-/Schubladendichtungen reinigen oder austauschen.Die Einlegeböden, Türfächer oder Behälter so versetzen, dass die Tür/Schublade richtig schließt.
Die Seitenwände des Schranks und die Türleiste werden warm.	-	Das ist normal.
Das Gerät macht ungewöhnliche Geräusche.Es ist ein leichtes Geräusch zu hören, ähnlich wie dem von fließendem Wasser.	Das Gerät befindet sich nicht auf einem ebenen Untergrund.Das Gerät berührt einige Gegenstände um es herum.-	Die Füße entsprechend einstellen, um das Gerät zu nivellieren.Die Gegenstände um das Gerät herum entfernen.Das ist normal.
Sie hören einen Signalton.	Die Kühlfachtür ist offen.	Die Tür schließen.
Sie hören ein schwaches Brummen.	Das Antikondensations-system arbeitet.	Dies verhindert Kondensation und ist normal.
Die Innenbeleuchtung oder das Kühlsystem funktioniert nicht.	Der Netzstecker ist nicht an die Steckdose angeschlossen.Die Stromversorgung ist nicht intakt.Die LED-Leuchte ist defekt.	Den Netzstecker anschließen.Die Stromversorgung des Raums überprüfen. Den örtlichen Stromversorger anrufen!Den Kundenservice kontaktieren, um die Leuchte auszutauschen.
Das Display leuchtet kreisförmig auf, aber es ist keine Kühlung zu spüren.	Der Demo-Modus ist aktiviert.	Wenn der Bildschirm entsperrt ist, drücken Sie „Zone“ und klicken Sie 5 Mal (innerhalb von 5 Sekunden) auf „Holiday“, um diesen Modus zu verlassen.

Stromunterbrechung

Bei Stromausfall sollten die gelagerten Lebensmittel noch 5 Stunden lang frisch gekühlt bleiben. Beachten Sie diese Tipps bei einer längeren Stromunterbrechung, insbesondere im Sommer:

▶ Öffnen Sie die Tür/Schublade so selten wie möglich.
▶ Legen Sie während eines Stromausfalls keine weiteren Lebensmittel in das Gerät.
▶ Wenn der Stromausfall vorher angekündigt wurde und die Unterbrechungs-dauer länger als 5 Stunden ist, frieren Sie im Voraus ein paar Eiswürfel oder Kühlakkus ein, und legen Sie diese beim Stromausfall oben in das Kühlfach.
▶ Prüfen Sie nach dem Stromausfall sofort, ob die Lebensmittel verdorben sind.
Da die Temperatur im Kühlschrank während einer Stromunterbrechung oder eines anderen Fehlers ansteigt, werden die Haltbarkeit und die Qualität der Lebensmittel reduziert. Aufgetaute Lebensmittel sollten entweder verzehrt oder gekocht und (sofern geeignet) gleich danach wieder eingefroren werden, um Gesundheitsrisiken zu vermeiden.

Speicherfunktion bei Stromunterbrechung

Nach Wiederherstellung der Stromversorgung fährt das Gerät mit den Einstellungen fort, die vor dem Stromausfall eingestellt waren.

Auspacken

WARNUNG!

Das Gerät ist schwer. Transportieren oder bewegen Sie es immer mit mindestens zwei Personen.
▶ Bewahren Sie sämtliche Verpackungsmaterialien außerhalb der Reichweite von Kindern auf und entsorgen Sie sie umweltfreundlich.
▶ Nehmen Sie das Gerät aus der Verpackung.
▶ Entfernen Sie alle Verpackungsmaterialien.

Umgebungsbedingungen

Die Raumtemperatur sollte immer zwischen 10 °C und 43 °C liegen, da sie die Temperatur im Inneren des Geräts und dessen Energieverbrauch beeinflussen kann. Installieren Sie das Gerät nicht in der Nähe anderer wärmeemittierender Geräte (Ofen, Kühlschränke).

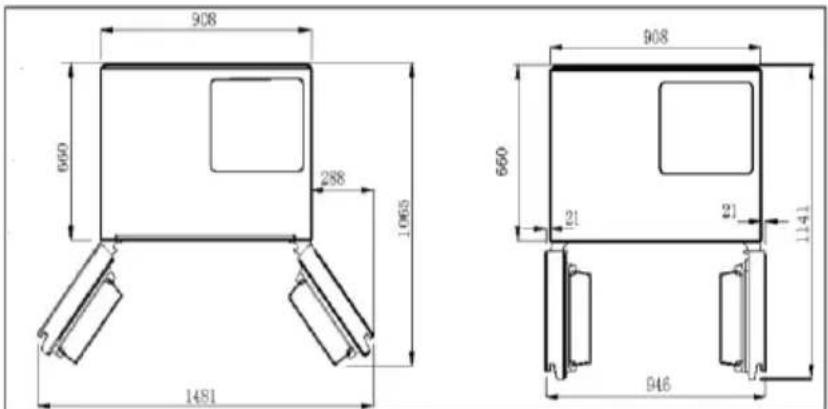

Empfohlener Abstand

Empfohlener Abstand (mm), wenn die Tür geöffnet ist:

908 660 288 1065 1481 908 660 21 21 1141 946

Platzbedarf für eine ausreichende Belüftung

Damit eine ausreichende Belüftung des Geräts gewährleistet wird, dürfen die Hinweise zum ausreichenden Platzbedarf aus Sicherheitsgründen nicht missachtet werden.

Geräteausrichtung

Das Gerät sollte auf einer flachen und festen Oberfläche aufgestellt werden.

Die Stellfüße auf die gewünschte Höhe justieren.

Stellen Sie sicher, dass der Abstand zur Wand auf der Scharnierseite mindestens 10 cm beträgt, damit sich die Tür richtig öffnen lässt.

>10 cm >10 cm 190,5 cm >10 cm 90,8 cm

Für ein frei stehendes Gerät: Dieses Kühlgerät ist nicht zur Verwendung als Einbaugerät bestimmt.

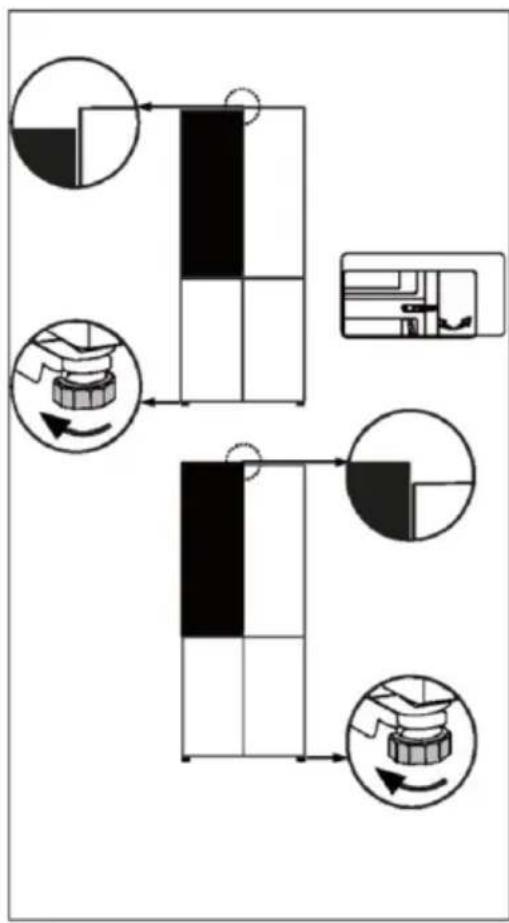

Feinabstimmung der Türen

Wenn die Türen nicht in Waage sind, kann diese wie folgt behoben werden:

Mit verstellbarem Fuß/verstellbarem Scharnier

Drehen Sie den verstellbaren Fuß oder das verstellbare Scharnier entsprechend der Pfeilrichtung, um ihn nach oben oder unten zu justieren. Die verstellbaren Scharniere können mit einem Maulschlüssel (14/17 mm) feinjustiert werden; bei Bedarf wenden Sie sich an den Kundendienst.

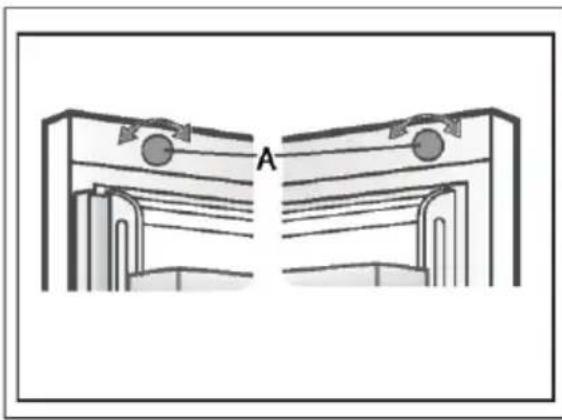

Verwendung der Einstelltaste Drehen Sie den Einstellknopf oben an der Tür.

Hinweis:

Bei der zukünftigen Verwendung des Kühlschranks kann sich das Gewicht der gelagerten Lebensmittel ungleichmäßig auf die Türen auswirken. Stellen Sie die Türen in diesem Fall wie oben beschrieben ein.

2 Stunden

Wartezeit

Das wartungsfreie Schmieröl befindet sich in der Kapsel des Kompressors. Dieses Öl kann beim Transport durch das geschlossene Rohrsystem gelangen, wenn das Gerät gekippt wird. Warten Sie mindestens 2 Stunden, bevor Sie das Gerät an die Stromversorgung anschließen, damit das Öl wieder in die Kapsel zurückfließt.

Elektrischer Anschluss

Stellen Sie vor jedem Anschluss sicher, dass:

▶ die Stromversorgung, Steckdose und Sicherung den Angaben auf dem Typenschild entsprechen.
▶ die Steckdose geerdet ist und kein Mehrfachstecker oder Verlängerungskabel vorhanden ist.
▶ der Netzstecker und die Steckdose richtig zusammenpassen.

Schließen Sie den Stecker an eine ordnungsgemäß installierte Haushaltssteckdose an.

WARNUNG!

Um Gefahren zu vermeiden, muss ein beschädigtes Netzkabel vom Kundenservice ausgetauscht werden (siehe Garantiekarte).

Marke	Haier
Modellname / Kennung	HCR79F19EHSB
Kategorie des Modells	Kühl-Gefrierkombination
Energieeffizienzklasse	E
Jährlicher Energieverbrauch (kWh/Jahr)	364
Gesamtvolumen (L)	679
Volumen Kühlschrank (L)	447
Volumen Gefrierschrank (L)	115
Volumen Switch Zone (L)	117
Sterne-Bewertung
Frostfreies System	Ja
Gefrierleistung (kg/24h)	10
Klima-Bewertung	SN/N/ST/T
Geräuschemissionsklasse und Luftschallemissionen (db (A) re 1pW)	C(38)
Temperaturanstiegszeit (h)	10
Leistung des Eiswürfelbereiters	0,8 kg/24h

Erläuterungen:

- Ja, vorhanden

(1) Basierend auf den Ergebnissen des Normenkonformitätstests über 24 Stunden. Der tatsächliche Verbrauch hängt von der Verwendung und dem Standort des Geräts ab.
(2) Klima-Bewertung SN: Dieses Gerät ist für die Verwendung bei einer Umgebungstemperatur zwischen +10 °C und +32 °C ausgelegt. Klima-Bewertung N: Dieses Gerät ist für die Verwendung bei einer Umgebungstemperatur zwischen +16 °C und +32 °C ausgelegt. Klima-Bewertung ST: Dieses Gerät ist für die Verwendung bei einer Umgebungstemperatur zwischen +16 °C und +38 °C ausgelegt. Klima-Bewertung T: Dieses Gerät ist für die Verwendung bei einer Umgebungstemperatur zwischen +16 °C und +43 °C ausgelegt.

Zusätzliche technische Daten

Spannung / Frequenz	220–240 V~ /50 Hz
Eingangsstrom (A)	2
Kühlmittel	R600a
Abmessungen (H/B/T in mm)	1905 / 908 / 748

38 Technische gegevens
