MANUALE UTENTE Tallheo Blumfeldt

La ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti indicazioni e di seguirle per evitare eventuali danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle indicazioni relative alla sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e ricevere informazioni sul prodotto.

Avvertenze di sicurezza 44

Attrezzi necessari 45

Volume di consegna 45

Installazione 47

Dopo l'installazione 51

Pulizia e manutenzione 51

Ricerca e correzione degli errori 52

DATI TECNICI

Numero articolo Dimensioni (AxL)
10045402, 10045403, 10045404 60 x 100 cm - Doppio strato
10045405, 10045406, 10045406 160 x 47 cm - Strato singolo
10045408, 10045409, 10045410 160 x 47 cm - Doppio strato
10045411, 10045412, 10045413 180 x 41 cm - Strato singolo
10045414, 10045415, 10045416 180 x 41 cm - Doppio strato
10046802, 10046803 60 x 30 cm - Strato singolo
10046804, 10046805 60 x 30 cm - Doppio strato
10046806, 10046807 60 x 60 cm - Strato singolo
10046808, 1004689 60 x 60 cm - Doppio strato
10046810, 10046811, 10046812 120 x 30 cm - Strato singolo
10046813, 10046814, 10046815 120 x 30 cm - Doppio strato

Importatore per la Gran Bretagna:

• Seguire attentamente le istruzioni di installazione per fissare correttamente il dispositivo alla parete.
• Per evitare un possibile rischio di incendio, è importante che il dispositivo sia installato rispettando le indicazioni fornite nelle istruzioni.
• Il radiatore è destinato esclusivamente all'uso in locali al chiuso. Non posizionarlo in una doccia, in un bagno turco o in qualsiasi altro luogo esposto all'acqua.

Consigli per la sicurezza dei bambini

- Tenere presente che la responsabilità per la sicurezza dei bambini in casa ricade al 100% sull'utente. Subito dopo l'installazione, il radiatore può diventare un pericolo per i bambini perché:

(a) non è progettato per sostenere un peso aggiuntivo irragionevole, come quello di un bambino; e

b) il radiatore si surriscalda durante l'uso.

- Per questo motivo, i bambini non devono arrampicarsi, salire sopra o giocare con il radiatore o gli elementi riscaldanti, poiché possono risultare incidenti o lesioni, ad esempio a causa del calore, della caduta o del distaccamento del radiatore dalla parete.

Note per l'installazione

• Rispettare tutte le norme locali per gli impianti sanitari e gli edifici.
• Chiudere il condotto principale dell'acqua.
• Leggere attentamente queste istruzioni per garantire una corretta installazione.
• Assicurarsi che le parti elencate di seguito siano incluse nella confezione.

Note sull'utilizzo

- Il radiatore deve essere riempito solo con acqua a una temperatura inferiore ai 100 °C.

Temperatura: 0^ C < t < 100^ C

- Se la temperatura supera i 48 °C, posizionare un avvertimento di pericolo vicino al prodotto per evitare incidenti causati da ustioni o da incendi.

Nota: se la temperatura ambiente scende sotto 1 °C, scaricare l'acqua per evitare il congelamento.

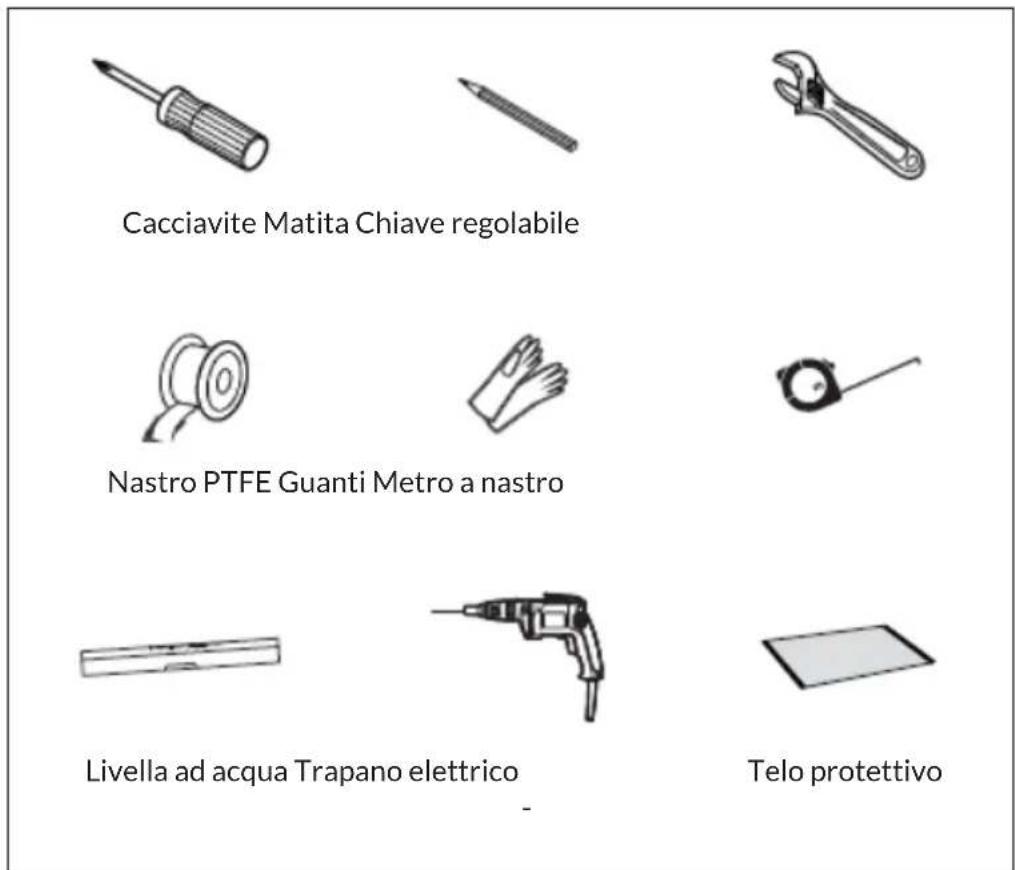

ATTREZZI NECESSARI

Cacciavite Matita Chiave regolabile Nastro PTFE Guanti Metro a nastro Livella ad acqua Trapano elettrico Telo protettivo

VOLUME DI CONSEGNA

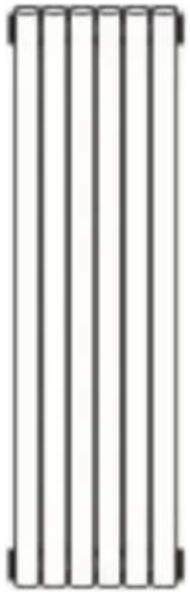

Radiatore (1x) Supporti a parete (4x) Guarnizioni in silicone (4x)
	Tasselli (8x) Viti lunghe (8x)
	57 mm x 10 mm
	Sfiato dell'aria (1x) Tappi (3x)

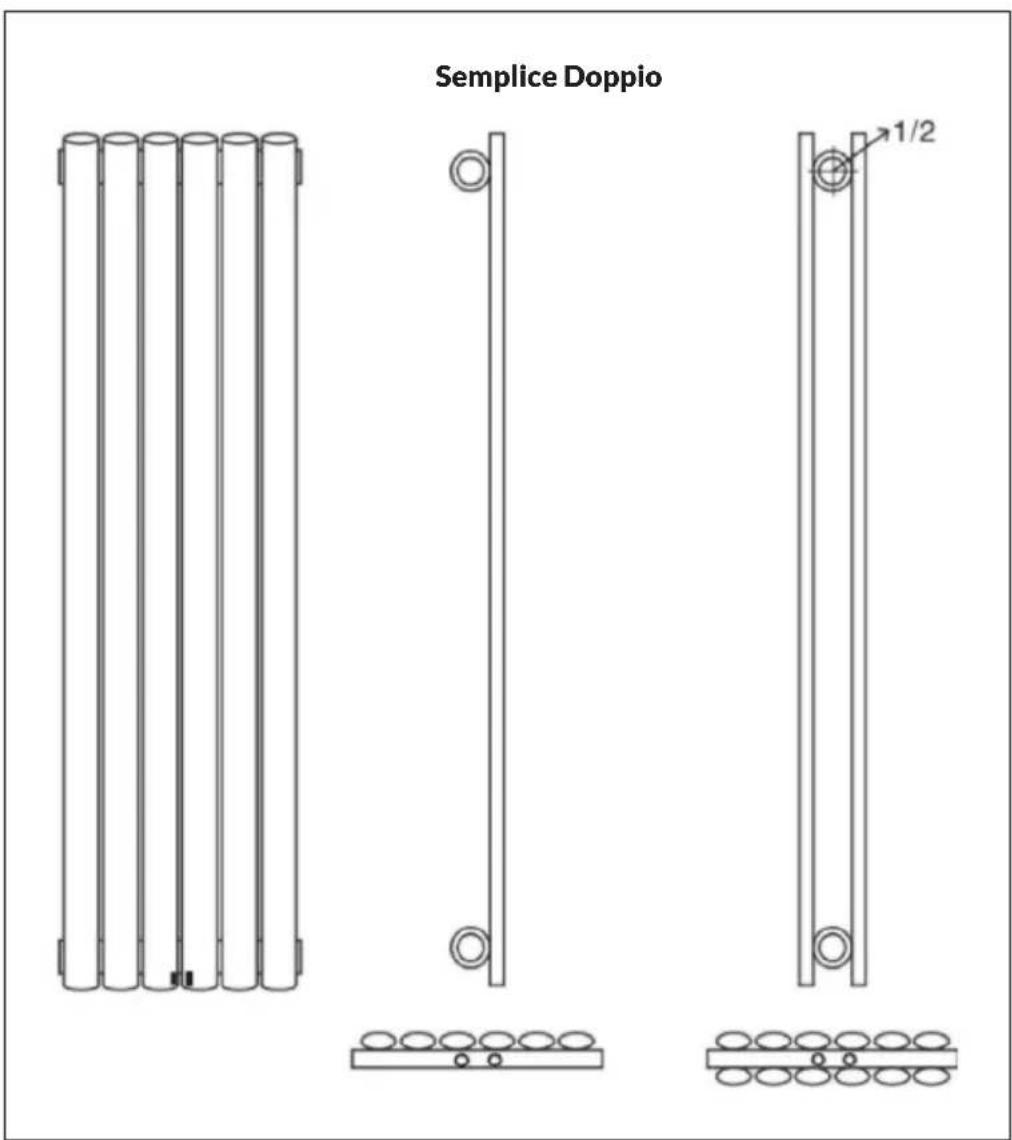

Radiatore Tallheo

Semplice Doppio 1/2

INSTALLAZIONE

Preparazione

• Controllare che il volume di consegna sia completo.
• Assicurarsi che il radiatore sia posizionato in modo da poter essere collegato all'impianto di riscaldamento centrale.

1º passaggio

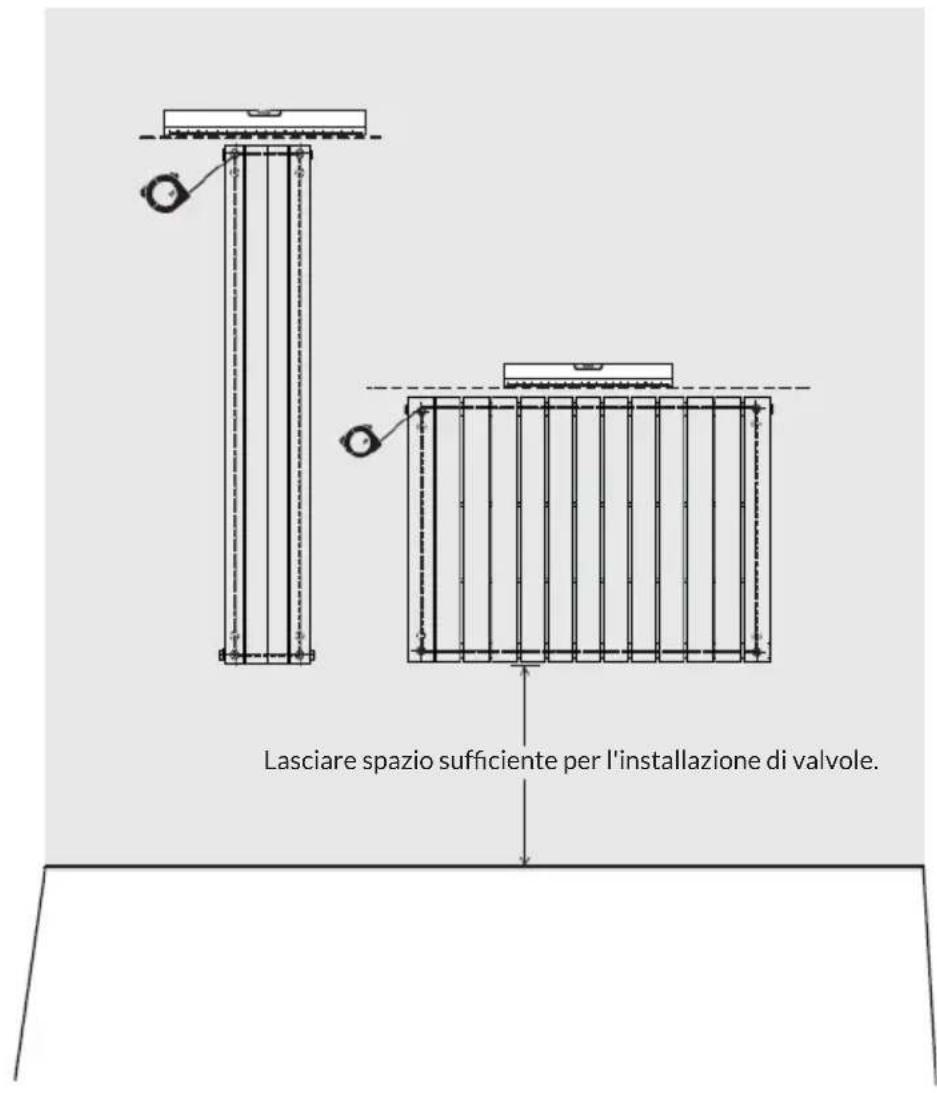

Lasciare spazio sufficiente per l'installazione di valvole.

• Scegliere la posizione desiderata per il radiatore. Assicurarsi che la parete sia in grado di tollerarne il peso.
• Prima dell'installazione, posizionare un telo protettivo sul pavimento per evitare di perdere i componenti più piccoli.
• Segnare i punti sulla parete in cui verrà installato il radiatore. Assicurarsi che i supporti superiore e inferiore siano allineati.

Nota:

queste istruzioni possono essere utilizzate per i radiatori verticali e per quelli orizzontali. Tenere presente che un radiatore verticale non può essere appeso orizzontalmente. Allo stesso modo, un radiatore orizzontale non dovrebbe essere appeso verticalmente.

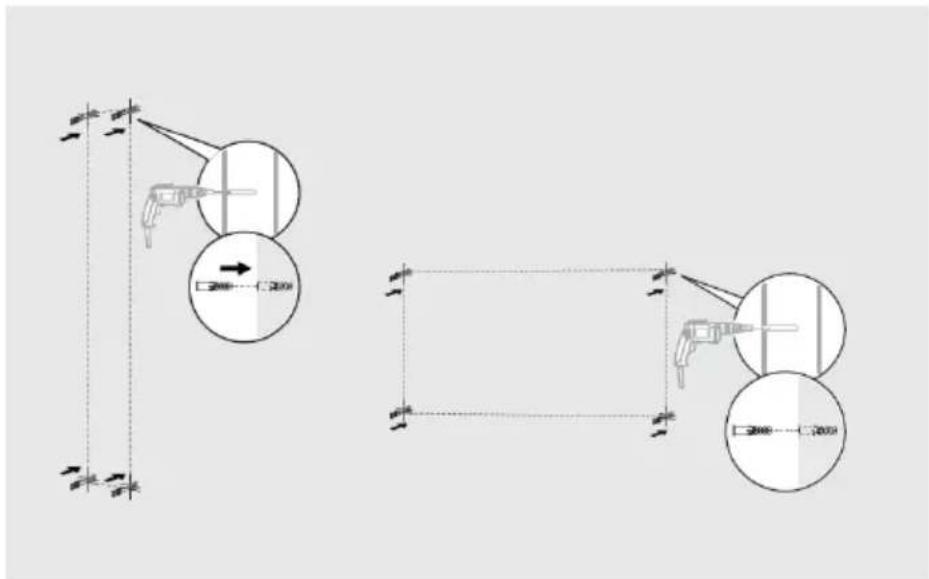

2º passaggio

- Realizzare un foro e inserire un tassello. Utilizzare un trapano con una punta del diametro di 10 mm.

Nota: per i controsoffitti o le pareti con tubolari, è possibile acquistare altri elementi fissanti presso un negozio di bricolage.

3º passaggio


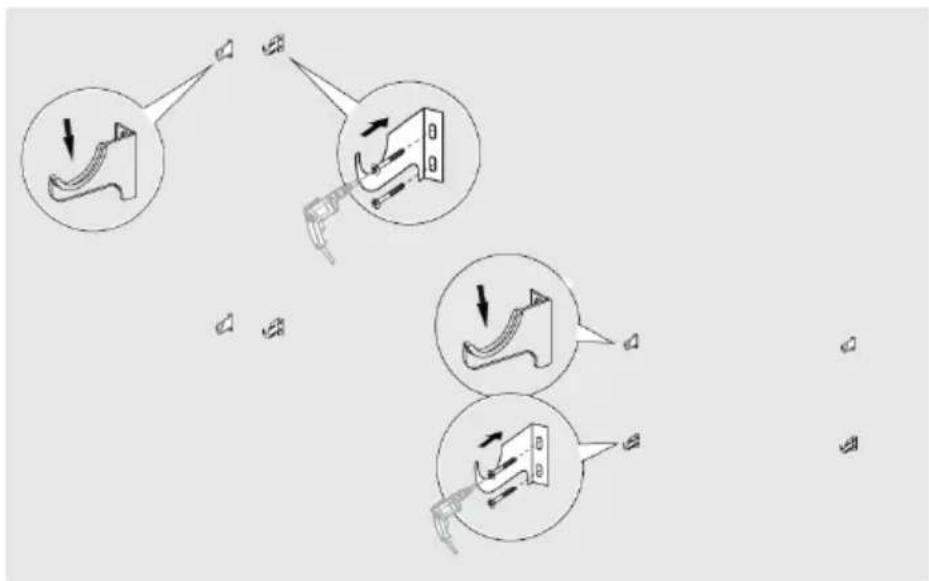

• Far passare la vite attraverso la guarnizione in silicone, poi attraverso il supporto a parete e all'interno del tassello e serrare saldamente il supporto.
• Ripetere questa procedura per tutti i supporti a parete che si desidera utilizzare (fino a 8 supporti).

4° passaggio

Nota: la guida orizzontale inferiore è dotata di un blocco di deviazione.

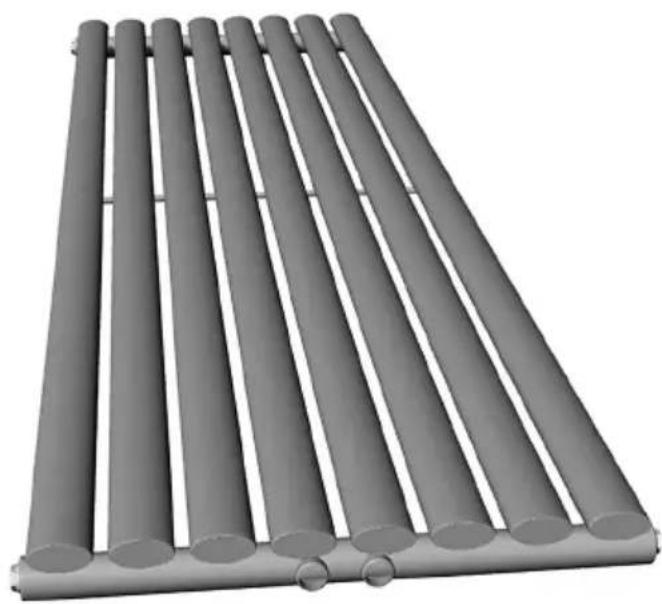

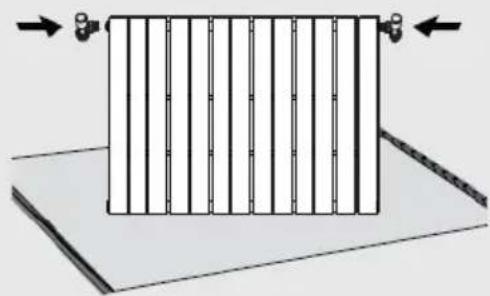

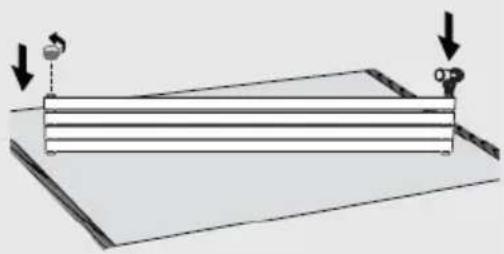

Avvolgere il nastro di PTFE intorno al tappo cieco e alla valvola di sfiato e avvitarli saldamente alla parte superiore del radiatore con una chiave.

Suggerimento: fissare il nastro di PTFE nel radiatore in direzione opposta a quella di avvitamento delle valvole.
- Applicare del nastro PTFE sulle filettature delle valvole e avvitare le valvole sul fondo del radiatore. Stringere saldamente le viti con una chiave.

5º passaggio

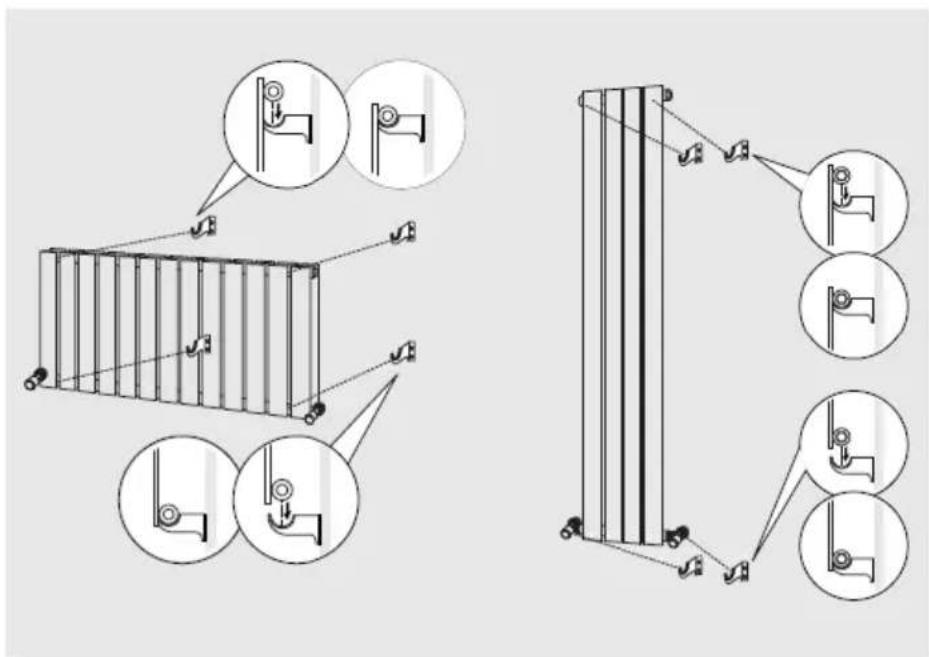

- Agganciare il radiatore ai supporti a parete e collegarlo all'impianto centrale di riscaldamento.

Opzione

- Opzionalmente, è possibile collegare il radiatore all'impianto centrale di riscaldamento anche dal lato inferiore.

6° passaggio

- Sfiatare eventuali bolle d'aria con gli appositi tappi dopo aver collegato il radiatore.

Nota: dopo l'installazione, riempire l'impianto con il liquido inibitore.

DOPO L'INSTALLAZIONE

• Utilizzare un cacciavite per aprire lo sfiato dell'aria. Aprire la valvola e far fluire l'acqua nel radiatore.
• Controllare che i collegamenti non presentino perdite.
• Quando l'acqua esce dallo sfiato, non c'è più aria nel tubo.
• Chiudere lo sfiato con un cacciavite e aprire la valvola. Il radiatore è ora pronto all'uso.

PULIZIA E MANUTENZIONE

• Pulire la superficie con un panno soffice inumidito.
• Non utilizzare mai detergenti abrasivi su questo prodotto per non danneggiarne la superficie.
• I radiatori sono in acciaio e non devono pertanto essere puliti con detergenti corrosivi o abrasivi.

RICERCA E CORREZIONE DEGLI ERRORI

Se il radiatore non funziona, la capacità di risolvere alcuni semplici problemi può evitare stress e fastidi. Qui è disponibile una guida per risolvere i problemi più comuni legati ai radiatori.

Problema Causa Soluzione
Punti freddi sul radiatore	L'acqua non scorre correttamente nel radiatore.	Assicurarsi che non vi sia aria nel radiatore. Sfiatare il radiatore per eliminare l'aria all'interno.
		Assicurarsi che la valvola sia completamente aperta affinché l'acqua possa scorrere liberamente. Alcuni radiatori richiedono una deviazione per consentire all'acqua di scorrere correttamente.
Perdita del radiatore Il dado della valvola è allentato.		Serrare il dado della valvola.
		Difetti di saldatura Sostituire il radiatore.
Rumori di fischi o sibili d'acqua	Il radiatore non è stato allineato correttamente durante l'installazione.	Ripetere l'installazione
Rumore di sferragliamento	Il radiatore è stato installato in una posizione che non consente l'espansione dei tubi.	Ripetere l'installazione
