Produkttyp	Heizkörper für Zentralheizung (Wasser)
Marke	Blumfeldt
Modell	Tallheo
Kategorie	Heizkörper (Wandheizkörper)
Material	Stahl
Verfügbare Größen	60x30 cm bis 180x41 cm, ein- oder zweilagig
Typische Höhe	160 cm oder 180 cm je nach Modell
Typische Breite	30 cm bis 100 cm je nach Modell
Geschätztes Gewicht	10 bis 25 kg je nach Größe und Konfiguration
Installationsart	Wandmontage, Befestigung mit Halterungen und Dübeln
Versorgung	Heizungswasser aus der Zentralheizung (Temperatur 0-100°C)
Hauptfunktion	Raumheizung durch Strahlung und Konvektion
Im Lieferumfang enthalten	Heizkörper, Wandhalterungen (x4), Silikondichtungen (x4), Dübel (x8), lange Schrauben (x8), Entlüftungsstopfen (x1), Verschlussstopfen (x3)
Benötigte Werkzeuge	Schraubendreher, Bleistift, Gabelschlüssel, PTFE-Band, Handschuhe, Maßband, Wasserwaage, Bohrmaschine mit 10 mm Bohrer
Pflege und Reinigung	Mit einem weichen, feuchten Tuch abwischen; keine scheuernden oder ätzenden Reinigungsmittel verwenden
Kindersicherheit	Nicht klettern, greifen oder mit dem Heizkörper spielen; heiße Oberfläche im Betrieb
Installationshinweise	Lokale Vorschriften beachten; ausreichend stabile Wand; nach Installation entlüften
Minimale Raumtemperatur	1°C (darunter entleeren, um Frost zu vermeiden)
Maximale Oberflächentemperatur	48°C (darüber Warnhinweis anbringen)
Reparierbarkeit	Entlüftungsstopfen, Verschlussstopfen und Ventile austauschbar; Schweißnahtlecks erfordern Austausch
Garantie	Bedingungen beim Verkäufer oder im Handbuch einsehen

Häufig gestellte Fragen - Tallheo Blumfeldt

Welche Größen sind für den Tallheo Heizkörper verfügbar?

Der Tallheo Heizkörper ist in mehreren Größen erhältlich, von 60x30 cm bis 180x41 cm, ein- oder zweilagig. Die vollständige Liste der Referenzen finden Sie im technischen Datenblatt des Handbuchs.

Wie installiere ich den Tallheo Heizkörper korrekt?

Befolgen Sie die Schritte im Handbuch: Markieren Sie die Positionen der Wandhalterungen, bohren Sie Löcher mit einem 10-mm-Bohrer, setzen Sie Dübel ein, befestigen Sie die Halterungen mit Schrauben und Silikondichtungen und hängen Sie den Heizkörper ein. Stellen Sie sicher, dass die Wand stabil und der Heizkörper ausgerichtet ist.

Welcher Anschlusstyp ist für den Tallheo erforderlich?

Der Heizkörper muss an ein Warmwasser-Zentralheizungssystem angeschlossen werden. Verwenden Sie PTFE-Band auf den Gewinden und ziehen Sie die Ventile mit einem Schraubenschlüssel fest. Die Wassertemperatur sollte zwischen 0°C und 100°C liegen.

Wie entlüfte ich den Heizkörper nach der Installation?

Verwenden Sie einen Schraubendreher, um das Entlüftungsventil oben am Heizkörper zu öffnen. Öffnen Sie das Wasserversorgungsventil. Sobald Wasser aus der Entlüftung austritt, schließen Sie diese. Der Heizkörper ist dann betriebsbereit.

Was tun bei Wasserleck am Heizkörper?

Wenn das Leck vom Ventil kommt, ziehen Sie die Ventilmutter an. Wenn das Leck auf einen Schweißfehler zurückzuführen ist, muss der Heizkörper ausgetauscht werden. Überprüfen Sie auch, ob alle Anschlüsse dicht sind.

Wie pflege ich den Tallheo Heizkörper?

Reinigen Sie die Oberfläche mit einem weichen, feuchten Tuch. Verwenden Sie niemals scheuernde oder ätzende Reinigungsmittel, da diese die Stahloberfläche beschädigen.

Kann der Heizkörper in einem Badezimmer installiert werden?

Ja, sofern er nicht direkt Wasser ausgesetzt ist (Dusche, Dampfbad). Der Heizkörper ist nur für den Innenbereich konzipiert und sollte fern von übermäßigen Feuchtigkeitsquellen installiert werden.

Kann der Heizkörper horizontal montiert werden?

Nein, ein vertikaler Heizkörper kann nicht horizontal installiert werden und umgekehrt. Beachten Sie die vorgesehene Ausrichtung für jedes Modell.

Welche Sicherheitsrisiken bestehen für Kinder?

Der Heizkörper wird im Betrieb heiß und ist nicht dafür ausgelegt, das Gewicht eines Kindes zu tragen. Kinder sollten nicht auf den Heizkörper klettern, ihn nicht greifen oder damit spielen, um Verbrennungen oder Stürze zu vermeiden.

Was tun, wenn die Raumtemperatur unter 1°C fällt?

Wenn die Raumtemperatur unter 1°C zu fallen droht, entleeren Sie das Wasser aus dem Heizkörper, um ein Einfrieren und Beschädigungen zu vermeiden.

BEDIENUNGSANLEITUNG Tallheo Blumfeldt

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:

Dear customer,

Sicherheitshinweise 4

Erforderliche Werkzeuge 5

Lieferumfang 5

Installation 7

Nach der Installation 11

Reinigung und Pflege 11

Fehlersuche und Fehlerbehebung 12

TECHNISCHE DATEN

Artikelnummer Maße (H x B)

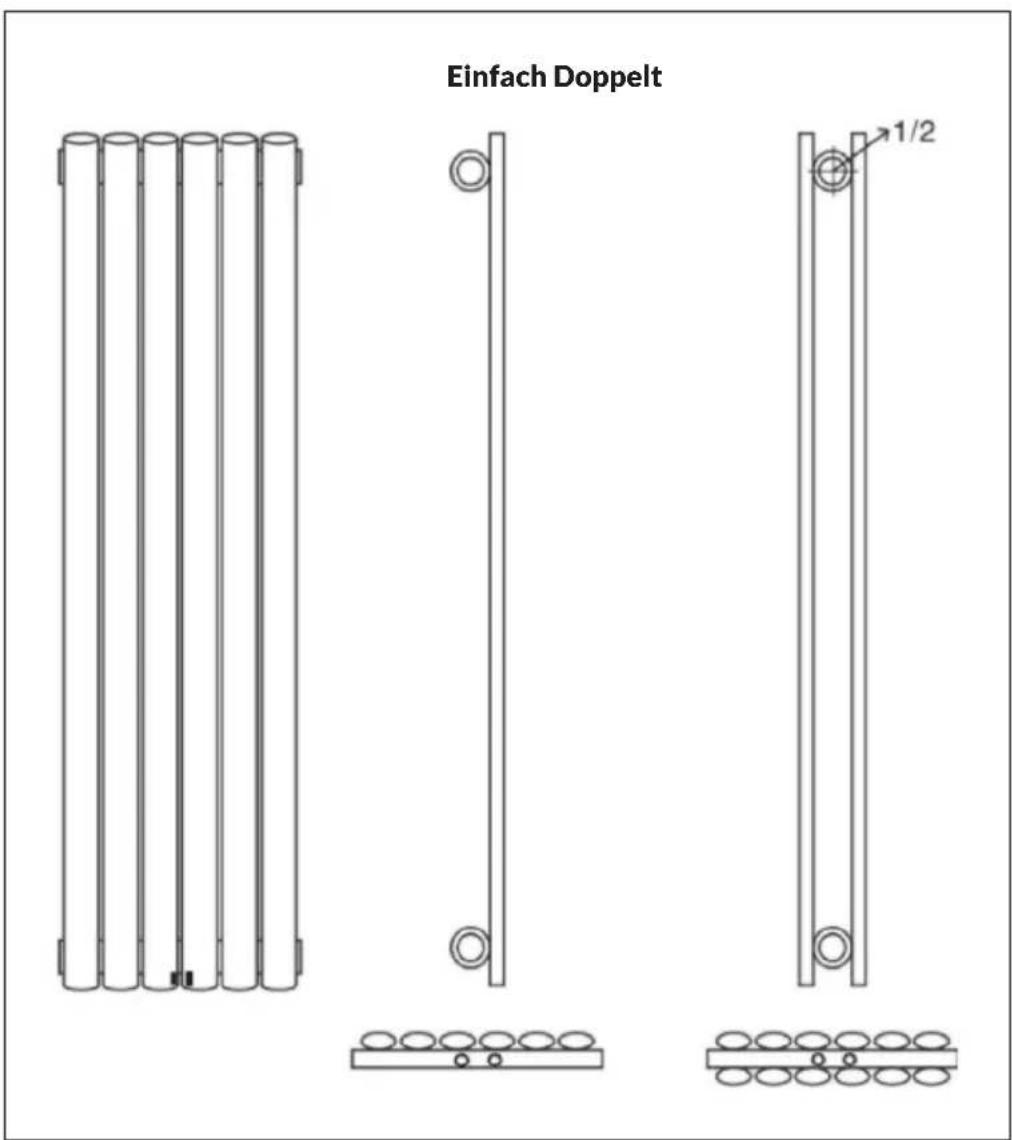

10045402, 10045403, 10045404 60 x 100 cm - Doppellagig
10045405, 10045406, 10045406 160 x 47 cm - Einlagig
10045408, 10045409, 10045410 160 x 47 cm - Doppellagig
10045411, 10045412, 10045413 180 x 41 cm - Einlagig
10045414, 10045415, 10045416 180 x 41 cm - Doppellagig
10046802, 10046803 60 x 30 cm - Einlagig
10046804, 10046805 60 x 30 cm - Doppellagig
10046806, 10046807 60 x 60 cm - Einlagig
10046808, 1004689 60 x 60 cm - Doppellagig
10046810, 10046811, 10046812 120 x 30 cm - Einlagig
10046813, 10046814, 10046815 120 x 30 cm - Doppellagig

HERSTELLER & IMPORTEUR (UK)

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

[e-mail]

Importeur für Großbritannien:

• Befolgen Sie die Installationsanweisungen sorgfältig, um sicherzustellen, dass das Gerät ordnungsgemäß an der Wand befestigt ist.
• Um eine mögliche Brandgefahr zu vermeiden, ist es wichtig, dass das Gerät in Übereinstimmung mit den in der Anleitung angegebenen Vorgaben montiert wird.
• Der Heizkörper ist nur für die Verwendung in Innenräumen vorgesehen, stellen Sie den Heizkörper nicht in einer Dusche, einem Dampfbad oder an einem anderen Ort auf, an dem das Gerät Wasser ausgesetzt sein könnte.

Hinweise zur Kindersicherheit

• Beachten Sie, dass Sie für die Sicherheit Ihres Kindes zu Hause zu 100 % selbst verantwortlich sind. Sobald der Heizkörper installiert ist, kann er zu einer Gefahr für Kinder werden, da
  a) dieser Heizkörper nicht dafür ausgelegt ist, unangemessenes zusätzliches Gewicht, wie das eines Kindes, zu tragen, und
  b) der Heizkörper während des Gebrauchs heiß wird.

- Aus diesem Grund dürfen Kinder nicht auf dem Heizkörper oder den Heizschienen klettern, danach greifen oder damit spielen, da dies zu Unfällen oder Verletzungen führen kann, z. B. durch Hitze, Herunterfallen oder Abreißen des Heizkörpers von der Wand.

Hinweise zur Installation

• Beachten Sie alle örtlichen Vorschriften für Sanitärinstallationen und Gebäude.
• Schließen Sie die Hauptwasserleitung.
• Lesen Sie diese Anleitung sorgfältig durch, um eine ordnungsgemäße Installation sicherzustellen.
• Vergewissern Sie sich, dass die nachfolgend aufgeführten Teile im Lieferumfang enthalten sind.

Hinweise zur Verwendung

- Der Heizkörper darf nur mit Wasser befüllt werden, das eine Temperatur unter 100 °C hat.

Temperatur: 0 ^ ° C lt; t lt; 1 0 0 ^ ° C

- Wenn die Temperatur 48 °C übersteigt, bringen Sie ein Warnschild in der Nähe des Produkts an, um Unfälle durch Verbrennungen oder Brand zu vermeiden.

Hinweis: Fällt die Umgebungstemperatur unter 1 °C, lassen Sie das Wasser ab, um ein Einfrieren zu verhindern.

ERFORDERLICHE WERKZEUGE

Schraubendreher Bleistift Verstellbarer

Schraubenschlüssel

PTFE-Band Handschuhe Bandmaß

Wasserwaage Elektrische

Bohrmaschine

Malervlies

LIEFERUMFANG

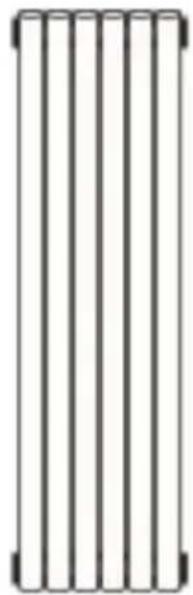

Heizkörper (1x) Wandhalterung (4x) Silikondichtung (4x)

Dübel (8x) Lange Schraube (8x)

57 mm × 10 mm

Entlüfter (1x) Blindstopfen (3x)

Heizkörper Tallheo

INSTALLATION

Vorbereitung

• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Stellen Sie sicher, dass der Heizkörper so positioniert ist, dass er leicht an das Zentralheizungssystem angeschlossen werden kann.

Schritt 1

• Wählen Sie die gewünschte Position für den Heizkörper aus. Achten Sie darauf, dass die Wand stark genug ist, um das Gewicht zu tragen.
• Legen Sie vor der Installation ein Malervlies auf den Boden, um den Verlust von Kleinteilen zu vermeiden.

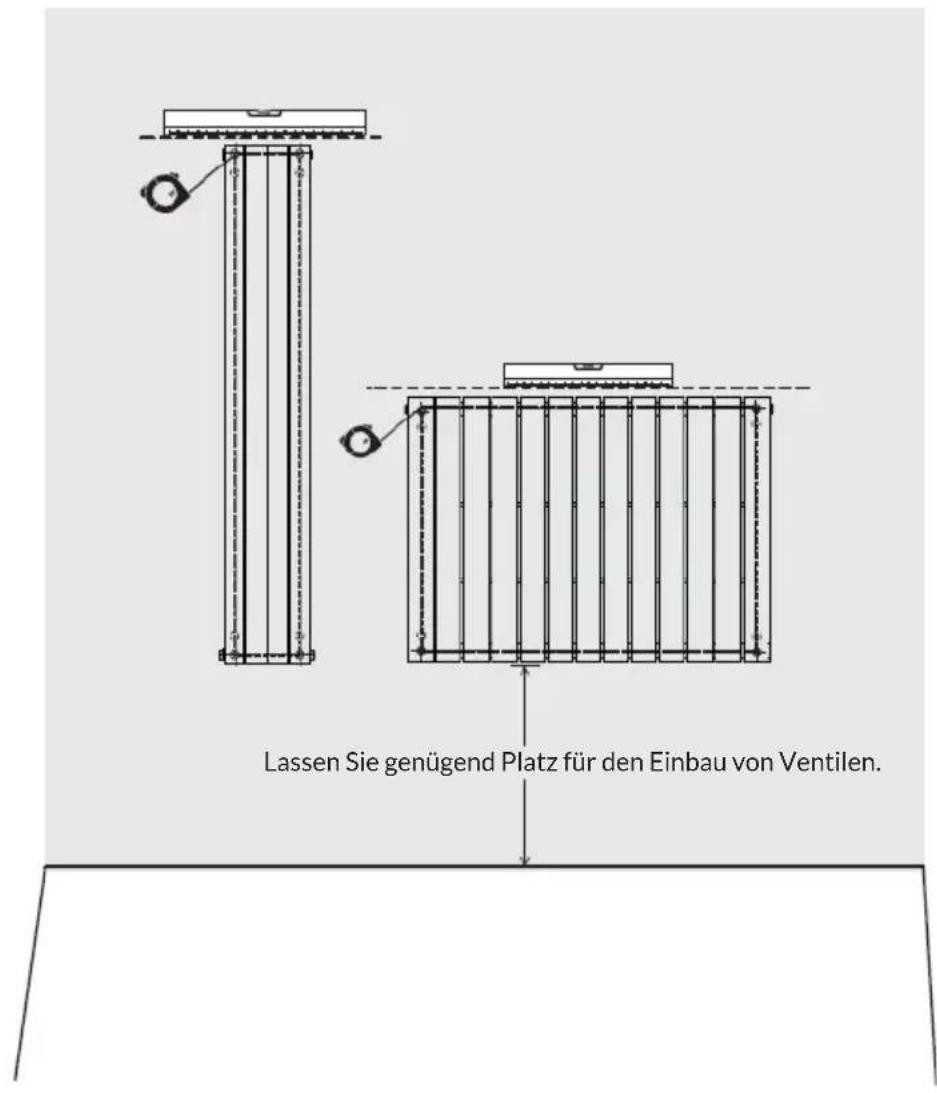

• Markieren Sie die Stelle, an der die Wandhalterungen angebracht werden sollen. Achten Sie darauf, dass das obere und untere Paar Wandhalterungen waagerecht positioniert ist.

Hinweis:

Diese Anleitung kann sowohl für senkrechte als auch für waagerechte Heizkörper verwendet werden. Bitte beachten Sie, dass ein senkrechter Heizkörper nicht waagerecht aufgehängt werden kann. Ebenso sollte ein waagerechter Heizkörper nicht senkrecht aufgehängt werden.

Schritt 2

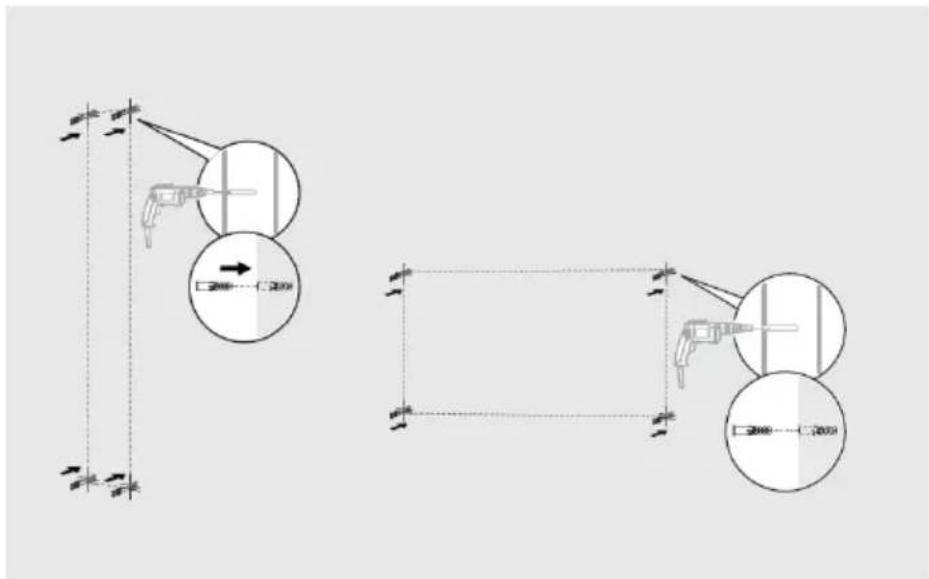

- Bohren Sie ein Loch und setzen Sie einen Dübel ein. Verwenden Sie für die Bohrmaschine einen Bohrer mit einem Durchmesser von 10 mm.

Hinweis: Für Zwischendecken oder Ständerwände können Sie in einem Baumarkt andere Befestigungen erwerben.

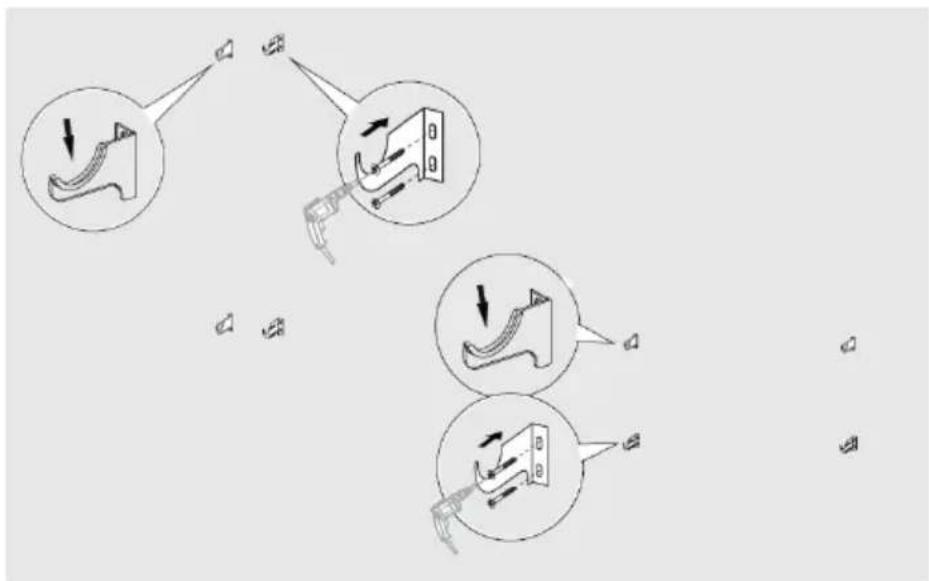

Schritt 3

• Stecken Sie die Schraube durch die Silikondichtung, dann durch die Wandhalterung und in den Dübel und schrauben Sie die Halterung fest.
• Wiederholen Sie diesen Vorgang für alle Wandhalterungen, die Sie verwenden möchten (bis zu 8 Halterungen).

Schritt 4

Hinweis: Beachten Sie, dass die untere horizontale Schiene mit einem Umlenkblock versehen ist.

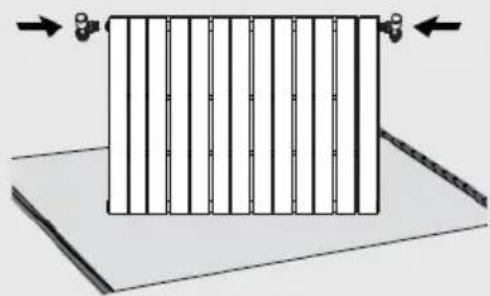

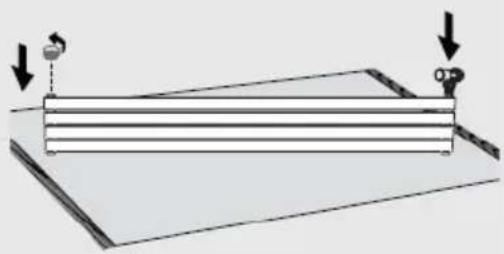

Wickeln Sie PTFE-Band um Blindstopfen und Entlüftungsventil und schrauben Sie sie mit einem Schraubenschlüssel oben am Heizkörper fest.

Tipp: Kleben Sie das PTFE-Band entgegengesetzt zur Einschraubrichtung der Ventile in den Heizkörper.

- Kleben Sie PTFE-Band auf die Gewinde der Ventile und schrauben Sie die Ventile unten in den Heizkörper. Ziehen Sie sie anschließend mit einem Schraubenschlüssel fest.

Schritt 5

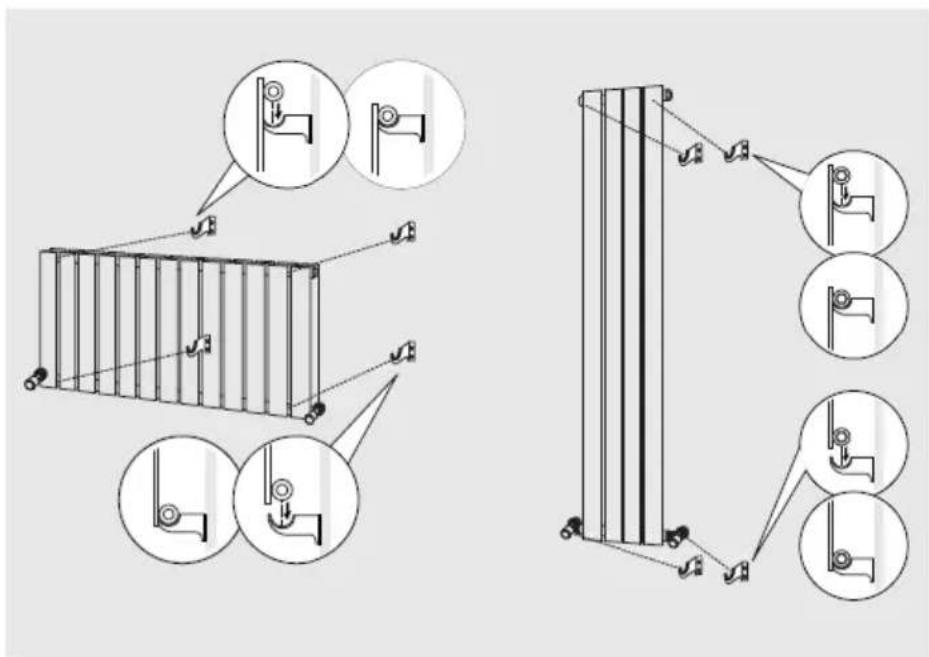

- Hängen Sie den Heizkörper an die Wandhalterungen und schließen Sie ihn an Ihr Zentralheizungssystem an.

Option

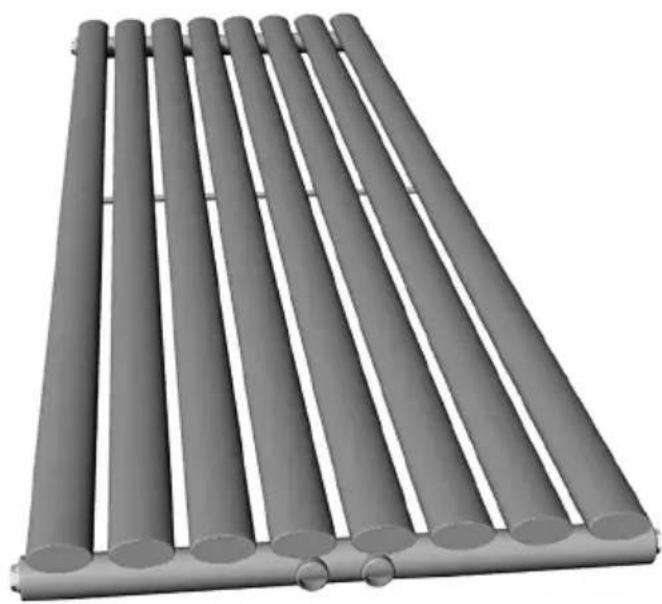

- Optional können Sie den Heizkörper auch über die Unterseite an Ihr Zentralheizungssystem anschließen.

Schritt 6

- Entlüften Sie eventuelle Luftblasen nach dem Anschließen des Heizkörpers mit dem Entlüftungsstopfen.

Hinweis: Füllen Sie Ihr System nach dem Einbau mit Inhibitorflüssigkeit auf.

NACH DER INSTALLATION

• Verwenden Sie einen Schraubendreher, um den Entlüfter zu öffnen. Öffnen Sie das Ventil und lassen Sie das Wasser in den Heizkörper strömen.
• Prüfen Sie alle Anschlüsse auf Dichtheit.
• Wenn das Wasser aus dem Entlüfter austritt, befindet sich keine Luft mehr im Rohr.
• Schließen Sie den Entlüfter mit einem Schraubendreher und drehen Sie das Ventil auf. Der Heizkörper ist nun betriebsbereit.

REINIGUNG UND PFLEGE

• Wischen Sie die Oberfläche mit einem weichen, feuchten Tuch sauber.
• Verwenden Sie niemals Scheuermittel für dieses Produkt, da sie die Oberfläche beschädigen.
• Heizkörper sind aus Stahl gefertigt und sollten daher nicht mit ätzenden oder scheuernden Reinigungsmitteln gereinigt werden.

FEHLERSUCHE UND FEHLERBEHEBUNG

Wenn Ihr Heizkörper nicht funktioniert, kann Ihnen die Kenntnis grundlegender Fehlerbehebungsmaßnahmen bei Heizkörpern den Stress und die Schwierigkeiten ersparen, die ein nicht funktionierender Heizkörper mit sich bringt. Hier finden Sie einen Leitfaden zur Lösung der häufigsten Probleme im Zusammenhang mit elektrischen Heizkörpern.

Problem Ursache Lösung
Kalte Stellen am Heizkörper	Das Wasser fließt nicht richtig durch den Heizkörper.	Stellen Sie sicher, dass sich keine Luft im Heizkörper befindet. „Entlüften“ Sie den Heizkörper, um die Luft abzulassen.
		Stellen Sie sicher, dass das Ventil vollständig geöffnet ist, damit das Wasser frei fließen kann. Bei manchen Heizkörpern ist eine Umleitung erforderlich, damit das Wasser richtig um das Gerät herum fließen kann.
Leck am Heizkörper Die	Ventilmutter ist locker.	Ziehen Sie die Ventilmutter fest.
	Schweißfehler Tauschen	Sie den Heizkörper aus.
Pfeifgeräusche oder zischendes Wasser	Der Heizkörper wurde bei der Installation nicht korrekt ausgerichtet.	Neuinstallation
Klirrendes Geräusch Der	Heizkörper wurde an einem Ort installiert, der keine Ausdehnung der Rohre zulässt.	Neuinstallation
