Type de produit	Radiateur à eau pour chauffage central
Marque	Blumfeldt
Modèle	Tallheo
Catégorie	Poêle (radiateur mural)
Matériau	Acier
Dimensions disponibles	60x30 cm à 180x41 cm, simple ou double couche
Hauteur typique	160 cm ou 180 cm selon modèle
Largeur typique	30 cm à 100 cm selon modèle
Poids estimé	10 à 25 kg selon taille et configuration
Type d'installation	Murale, fixation avec supports et chevilles
Alimentation	Eau chaude issue du chauffage central (température 0-100°C)
Fonction principale	Chauffage des pièces par rayonnement et convection
Composants inclus	Radiateur, supports muraux (x4), joints silicone (x4), chevilles (x8), vis longues (x8), bouchon de purge (x1), bouchons obturateurs (x3)
Outils nécessaires	Tournevis, crayon, clé plate, ruban PTFE, gants, mètre à ruban, niveau à bulle, perceuse avec foret 10 mm
Entretien et nettoyage	Essuyer avec un chiffon doux et humide ; ne pas utiliser de produits abrasifs ou corrosifs
Sécurité enfants	Ne pas grimper, saisir ou jouer avec le radiateur ; surface chaude en fonctionnement
Précautions d'installation	Respecter les réglementations locales ; mur suffisamment solide ; purger l'air après installation
Température ambiante minimale	1°C (en dessous, vidanger pour éviter le gel)
Température de surface maximale	48°C (au-delà, apposer une étiquette d'avertissement)
Réparabilité	Bouchons de purge, obturateurs et vannes remplaçables ; fuites par soudure nécessitant remplacement
Garantie	Consulter le vendeur ou le manuel pour les conditions

FOIRE AUX QUESTIONS - Tallheo Blumfeldt

Quelles sont les dimensions disponibles pour le radiateur Tallheo ?

Le radiateur Tallheo est disponible en plusieurs dimensions, de 60x30 cm jusqu'à 180x41 cm, en simple ou double couche. Consultez la fiche technique dans le manuel pour la liste complète des références.

Comment installer correctement le radiateur Tallheo ?

Pour installer le radiateur, suivez les étapes du manuel : marquez les emplacements des supports muraux, percez des trous avec un foret de 10 mm, insérez les chevilles, fixez les supports avec vis et joints silicone, puis accrochez le radiateur. Assurez-vous que le mur est solide et que le radiateur est de niveau.

Quel type de raccordement est nécessaire pour le Tallheo ?

Le radiateur doit être raccordé à un système de chauffage central à eau chaude. Utilisez du ruban PTFE sur les filetages et serrez les vannes avec une clé. La température de l'eau doit être comprise entre 0°C et 100°C.

Comment purger l'air du radiateur après installation ?

Utilisez un tournevis pour ouvrir la soupape de purge située en haut du radiateur. Ouvrez la vanne d'alimentation en eau. Lorsque l'eau sort par la purge, fermez-la. Le radiateur est alors prêt à fonctionner.

Que faire en cas de fuite d'eau au niveau du radiateur ?

Si la fuite provient de la valve, serrez l'écrou de la valve. Si la fuite est due à un défaut de soudure, le radiateur doit être remplacé. Vérifiez également que tous les raccords sont bien étanches.

Comment entretenir le radiateur Tallheo ?

Nettoyez la surface avec un chiffon doux et humide. N'utilisez jamais de produits abrasifs ou corrosifs, car ils endommageraient la finition en acier.

Le radiateur peut-il être installé dans une salle de bain ?

Oui, à condition qu'il ne soit pas exposé directement à l'eau (douche, hammam). Le radiateur est conçu pour une utilisation en intérieur uniquement et doit être installé loin des sources d'humidité excessive.

Le radiateur peut-il être monté horizontalement ?

Non, un radiateur vertical ne peut être installé horizontalement et vice versa. Respectez l'orientation prévue pour chaque modèle.

Quels sont les risques de sécurité liés aux enfants ?

Le radiateur devient chaud en fonctionnement et n'est pas conçu pour supporter le poids d'un enfant. Les enfants ne doivent pas grimper, saisir ou jouer avec le radiateur pour éviter des brûlures ou des chutes.

Que faire si la température ambiante descend en dessous de 1°C ?

Si la température ambiante risque de passer en dessous de 1°C, videz l'eau du radiateur pour éviter qu'elle ne gèle et n'endommage l'appareil.

MODE D'EMPLOI Tallheo Blumfeldt

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Lisez attentivement les consignes suivantes et suivez-les pour éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi ainsi que d'autres informations concernant le produit :

Estimado cliente:

Consignes de sécurité 24

Outils nécessaires 25

Contenu de l'emballage 25

Installation 27

Après l'installation 31

Nettoyage et entretien 31

Identification et résolution des problèmes 32

FICHE TECHNIQUE

Numéro d'article Dimensions (H x L)
10045402, 10045403, 10045404 60 x 100 cm - Double couche
10045405, 10045406, 10045406 160 x 47 cm - Simple couche
10045408, 10045409, 10045410 160 x 47 cm - Double couche
10045411, 10045412, 10045413 180 x 41 cm - Simple couche
10045414, 10045415, 10045416 180 x 41 cm - Double couche
10046802, 10046803 60 x 30 cm - Simple couche
10046804, 10046805 60 x 30 cm - Double couche
10046806, 10046807 60 x 60 cm - Simple couche
10046808, 1004689 60 x 60 cm - Double couche
10046810, 10046811, 10046812 120 x 30 cm - Simple couche
10046813, 10046814, 10046815 120 x 30 cm - Double couche

Importateur pour la Grande-Bretagne :

• Suivez attentivement les instructions d'installation pour vous assurer une fixation correcte de l'appareil au mur.
• Afin d'éviter un éventuel risque d'incendie, il est important que l'appareil soit monté conformément aux spécifications indiquées dans le manuel.
• Le radiateur est prévu pour une utilisation en intérieur uniquement, ne placez pas le radiateur dans une douche, un hammam ou tout autre endroit où l'appareil pourrait être exposé à l'eau.

Conseils pour la sécurité des enfants

• Notez que vous êtes responsable de la sécurité de votre enfant à la maison à 100 %. Une fois installé, le radiateur peut devenir un danger pour les enfants, car
  a) ce radiateur n'est pas conçu pour supporter un poids supplémentaire déraisonnable, tel que celui d'un enfant, et que
  b) le radiateur devient chaud pendant l'utilisation.

- Pour cette raison, les enfants ne doivent pas grimper, saisir ou jouer avec le radiateur ou les rails chauffants, car cela pourrait entraîner des accidents ou des blessures, par ex. en raison de la chaleur, la chute ou l'arrachement du radiateur du mur.

Consignes d'installation

• Respectez toutes les réglementations locales relatives aux installations sanitaires et aux bâtiments.
  • Fermez la conduite d'eau principale.
• Lisez attentivement ces instructions afin de garantir une installation correcte.
• Assurez-vous que les pièces mentionnées ci-dessous sont incluses dans la livraison.

Remarques sur l'utilisation

- Le radiateur ne doit être rempli qu'avec de l'eau dont la température est inférieure à 100 °C

Température : 0 °C < t < 100 °C

- Si la température dépasse 48 °C, placez une étiquette d'avertissement à proximité du produit afin d'éviter tout accident dû à des brûlures ou à un incendie.

Remarque : si la température ambiante descend en dessous de 1 °C, videz l'eau pour éviter qu'elle ne gèle.

OUTILS NÉCESSAIRES

Tournevis Crayon Réglable

Clé plate

Ruban PTFE Gants Mètre à ruban

Niveau à bulle Électrique

Perceuse

Toile de protection

CONTENU DE L'EMBALLAGE

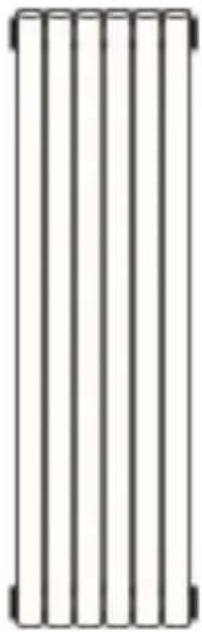

Radiateur (1x) Support mural (4x) Joint en silicone (4x)
	Chevilles (8x) Vis longues (8x)
	[WSZZ] 57 mm x 10 mm [WSAS]
	Bouchon de purge (1x) Bouchon obturateur (3x)

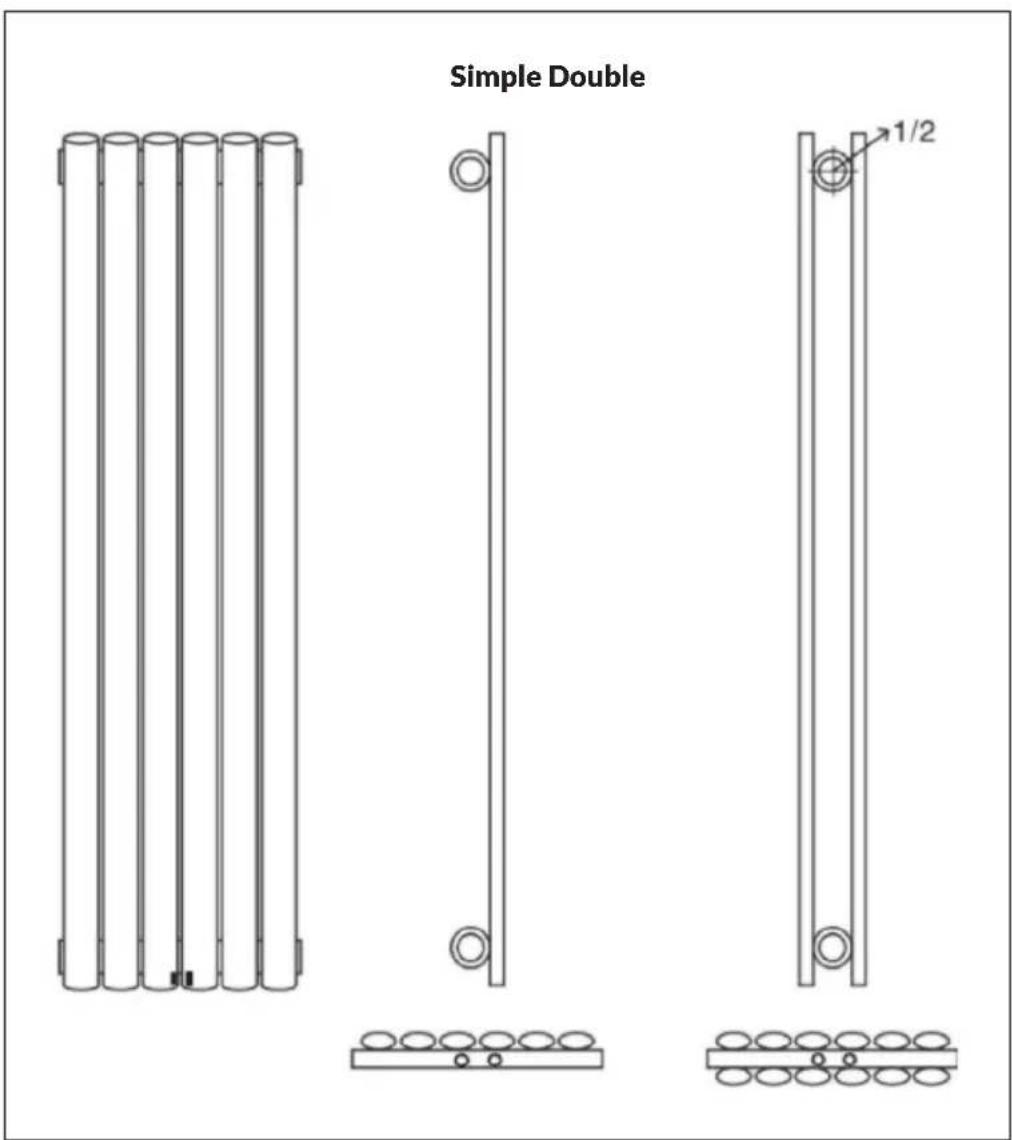

Radiateur Tallheo

INSTALLATION

Préparatifs

• Vérifiez que le contenu de la livraison est complet.
- Assurez-vous que le radiateur est positionné de manière à pouvoir être facilement raccordé au système de chauffage central.

Étape 1

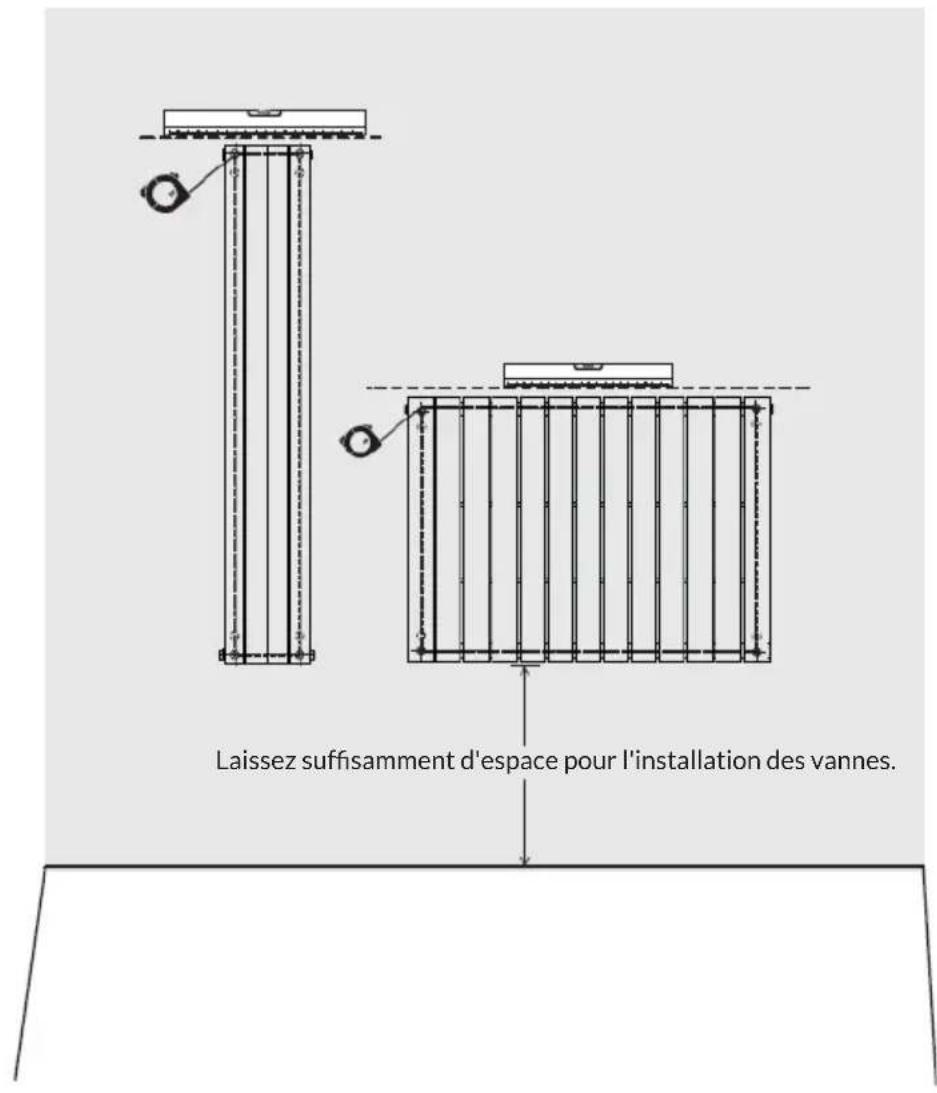

• Sélectionnez la position souhaitée pour le radiateur. Assurez-vous que le mur est suffisamment solide pour supporter le poids.
• Avant l'installation, placez une toile de rénovation sur le sol afin d'éviter de perdre de petites pièces.
• Marquez les emplacements des supports muraux. Assurez-vous que les supports muraux supérieur et inférieur sont de niveau.

Remarque :

Ces instructions servent aussi bien pour les radiateurs verticaux que pour les radiateurs horizontaux. Veuillez noter qu'un radiateur vertical ne peut être installé horizontalement. De même, un radiateur horizontal ne doit pas être installé verticalement.

Étape 2

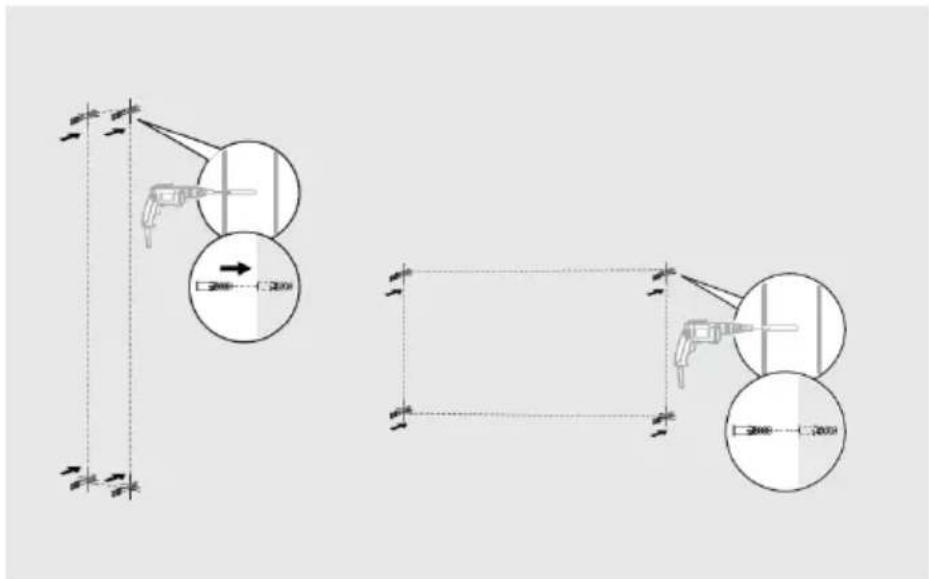

- Percez un trou et insérez une cheville. Utilisez un foret de 10 mm de diamètre avec votre perceuse.

Remarque : pour les faux plafonds ou les parois à montants, vous pouvez acheter d'autres fixations dans un magasin de bricolage.

Étape 3

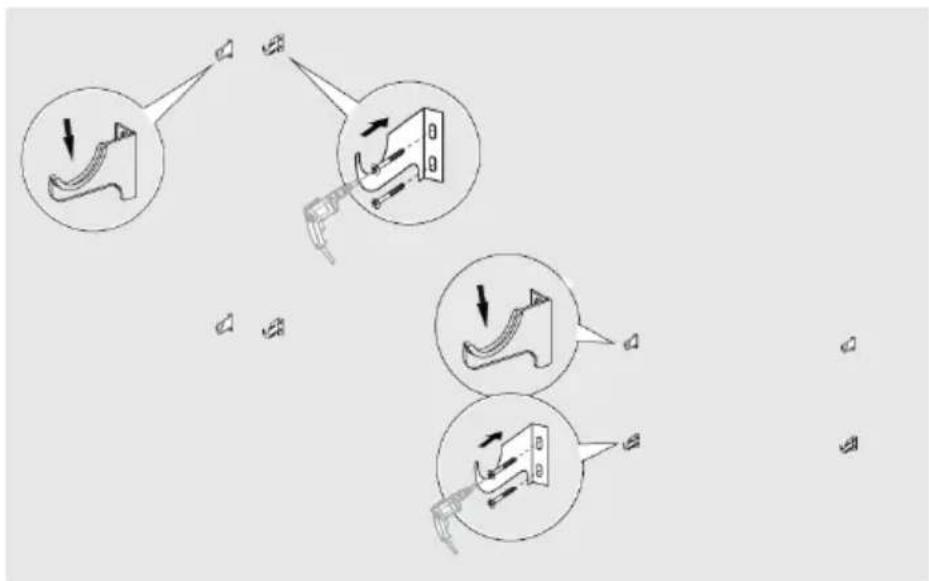

• Insérez la vis à travers le joint en silicone, puis à travers le support mural et dans la cheville puis vissez le support en place.
• Répétez ce processus pour tous les supports muraux que vous souhaitez utiliser (jusqu'à 8 supports).

Étape 4

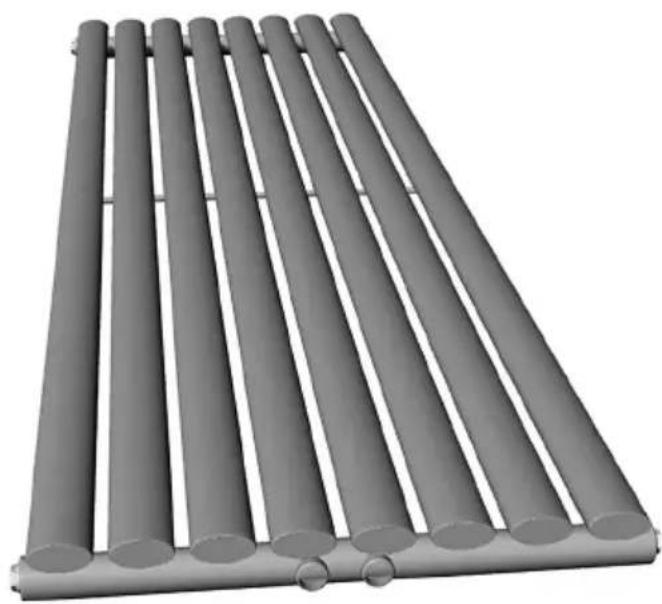

Remarque : Notez que le rail horizontal inférieur est muni d'une poulie de renvoi.

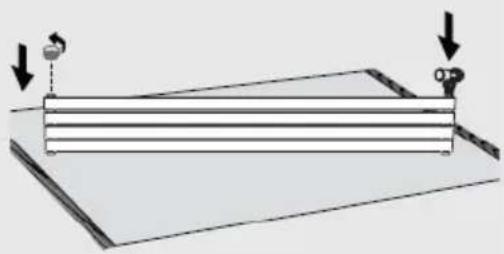

Enroulez du ruban PTFE autour du bouchon obturateur et de la soupape de purge et vissez-les en haut du radiateur à l'aide d'une clé.

Conseil : collez le ruban PTFE dans le radiateur dans le sens opposé au sens de vissage des vannes.

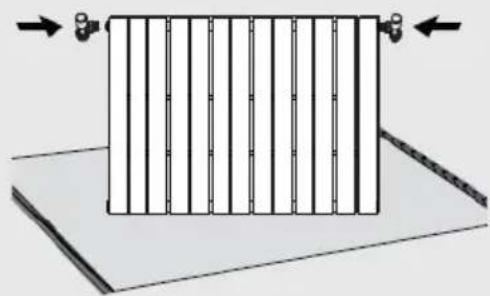

- Collez du ruban PTFE sur les trous taraudés des vannes et vissez les vannes en bas dans le radiateur. Serrez les ensuite avec une clé.

Étape 5

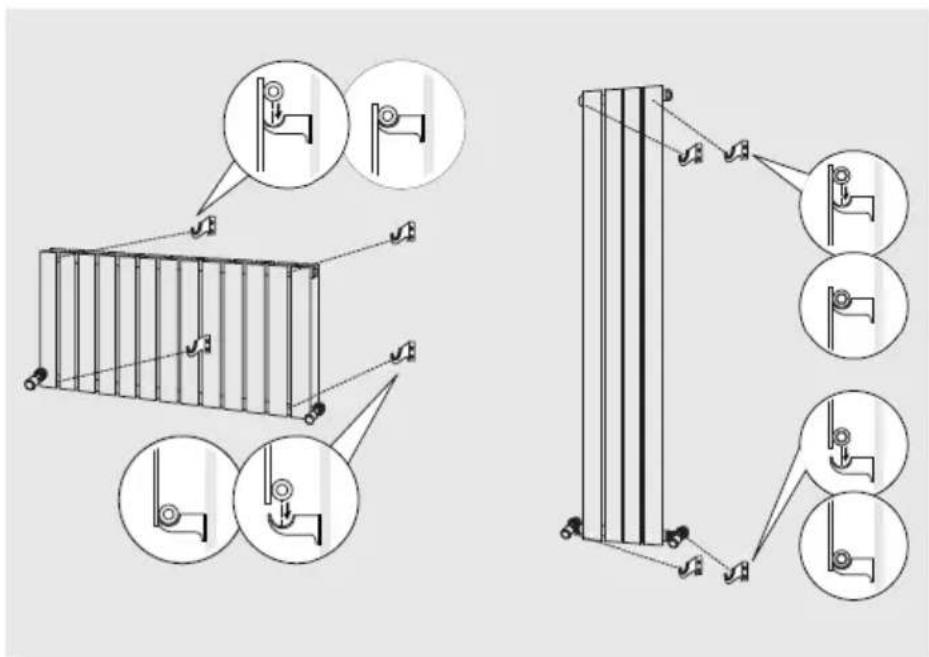

- Accrochez le radiateur sur les supports muraux et connectez-le à votre système de chauffage central.

Facultatif

- En option, vous pouvez également raccorder le radiateur à votre système de chauffage central par le dessous.

Étape 6

- Après avoir raccordé le radiateur, évacuez les éventuelles bulles d'air avec le bouchon de purge.

Remarque : remplissez votre système de liquide inhibiteur après l'installation.

APRÈS L'INSTALLATION

• Utilisez un tournevis pour ouvrir la soupape de purge. Ouvrez la vanne et laissez l'eau s'écouler dans le radiateur.
  • Vérifier l'étanchéité de tous les raccords.
• Lorsque l'eau sort de la soupape de purge, il n'y a plus d'air dans le tuyau.
• Fermez la soupape de purge à l'aide d'un tournevis et ouvrez la vanne. Le radiateur est désormais prêt à fonctionner.

NETTOYAGE ET ENTRETIEN

• Essuyez la surface avec un chiffon doux et humide.
• N'utilisez jamais de produits abrasifs sur ce produit, car ils endommagent la surface.
• Les radiateurs sont fabriqués en acier et ne doivent donc pas être nettoyés avec des produits corrosifs ou abrasifs.

IDENTIFICATION ET RÉSOLUTION DES PROBLÈMES

Si votre radiateur ne fonctionne pas, connaître les procédures de dépannage de base des radiateurs peut vous éviter le stress et les difficultés qu'engendre un radiateur qui ne fonctionne pas. Vous trouverez ici un guide pour résoudre les problèmes les plus courants liés aux radiateurs électriques.

Problème Cause Solution
Zones froides sur le radiateur	L'eau ne circule pas correctement dans le radiateur	Assurez-vous qu'il n'y a pas d'air dans le radiateur. "Purgez" le radiateur pour évacuer l'air.
		Assurez-vous que la vanne est complètement ouverte pour que l'eau puisse s'écouler librement. Certains radiateurs nécessitent une dérivation pour que l'eau puisse circuler correctement autour de l'appareil.
Fuite au niveau du radiateur	L'écrou de la valve est desserré.	Serrez l'écrou de la valve.
	Défauts de soudure Remplacez le radiateur.
Sifflements ou sifflements d'eau	Le radiateur n'a pas été correctement aligné lors de l'installation.	Réinstallation
Bruit de cliquetis Le radiateur a été installé à un endroit qui ne permet pas la dilatation des tuyaux.		Nouvelle installation
