MANUAL DE USUARIO Tallheo Blumfeldt

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el siguiente código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto.

Gentile cliente,

Indicaciones de seguridad 34

Herramientas necesarias 35

Contenido del envío 35

Instalación 37

Después de la instalación 41

Limpieza y cuidado 41

Detección y reparación de anomalías 42

FABRICANTE E IMPORTADOR (REINO UNIDO)

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.

[e-mail]

Importador para Gran Bretaña:

INDICACIONES DE SEGURIDAD

• Siga atentamente las instrucciones de instalación para asegurarse de que el aparato queda bien fijado a la pared.
• Para evitar un posible riesgo de incendio, es importante que el aparato se instale de acuerdo con las especificaciones indicadas en las instrucciones.
• La estufa está destinada exclusivamente para interiores, no coloque la estufa en duchas, baños de vapor o cualquier otro lugar donde el aparato pueda estar expuesto al agua.

Consejos de seguridad infantil

• Recuerde que la seguridad de su hijo en casa es 100 % su responsabilidad. Desde el momento de instalación del radiador, puede resultar peligroso para los niños, ya que
  a) el radiador no esté diseñado para soportar un peso adicional no razonable, como el de un niño; y
  b) el radiador se calienta durante el uso.

- Por este motivo, los niños no deben subirse, agarrar o jugar con el radiador o las aletas de calefacción, ya que puede provocar accidentes o lesiones como, por ejemplo, por el calor, por caerse o por arrancar el radiador de la pared.

Indicaciones sobre la instalación

• Respete todas las normas locales sobre instalaciones sanitarias y edificios.
  • Cierre la tubería principal.
• Lea atentamente estas instrucciones para garantizar una instalación correcta.
• Asegúrese de que las piezas enumeradas a continuación se encuentren en el paquete.

Indicaciones de uso

• Para rellenar el radiador, utilice agua con una temperatura inferior a 100 °C.
  Temperatura: 0^ C < t < 100^ C

- Si la temperatura supera los 48 °C, coloque una señal de advertencia cerca del aparato para evitar accidentes por quemaduras o incendios.

Nota: Si la temperatura ambiente desciende por debajo de 1 °C, drene el agua para evitar que se congele.

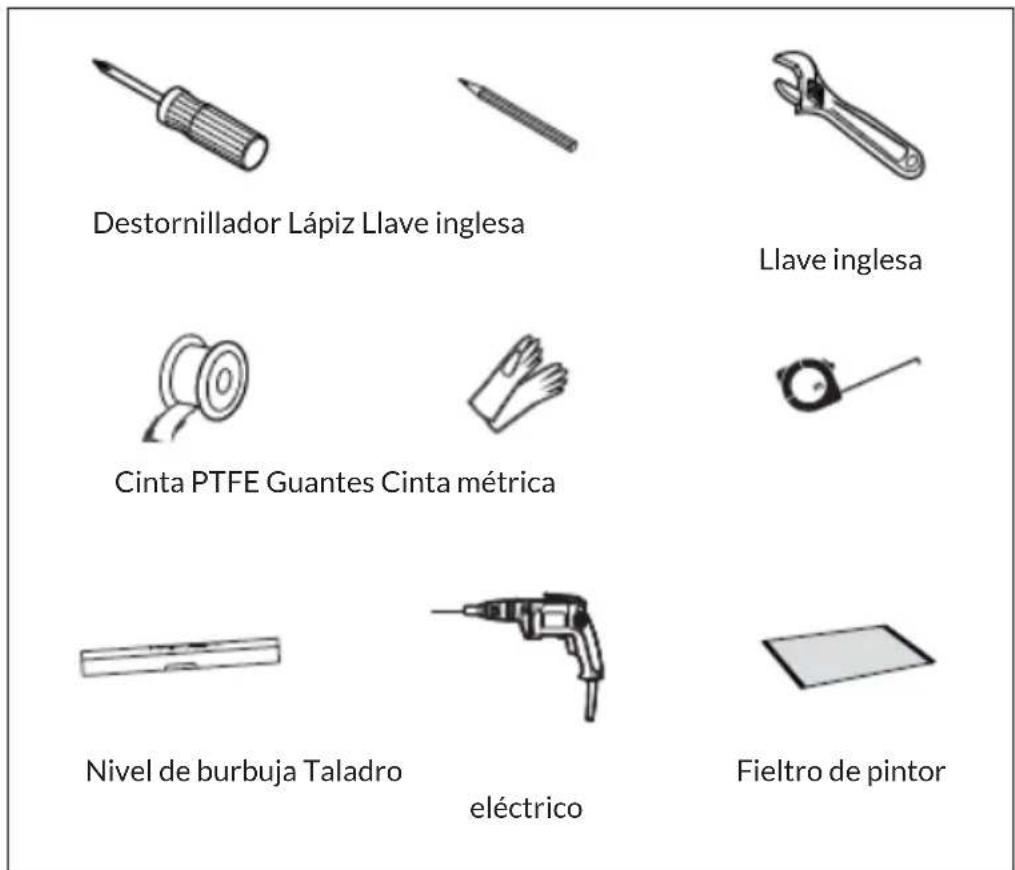

HERRAMIENTAS NECESARIAS

Destornillador Lápiz Llave inglesa Llave inglesa Cinta PTFE Guantes Cinta métrica Nivel de burbuja Taladro eléctrico Fieltro de pintor

CONTENIDO DEL ENVÍO

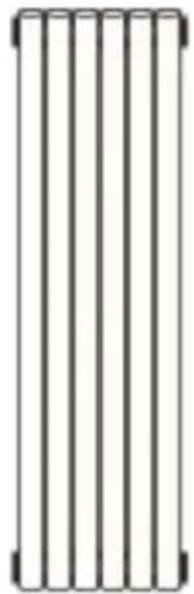

Radiador (1x) Soporte de pared (4 x) Junta de silicona (4 x)
	Taco (8 x) Tornillo largo (8 x)
	57 mm x 10 mm
	Purgador (1 x) Tapón ciego (3 x)

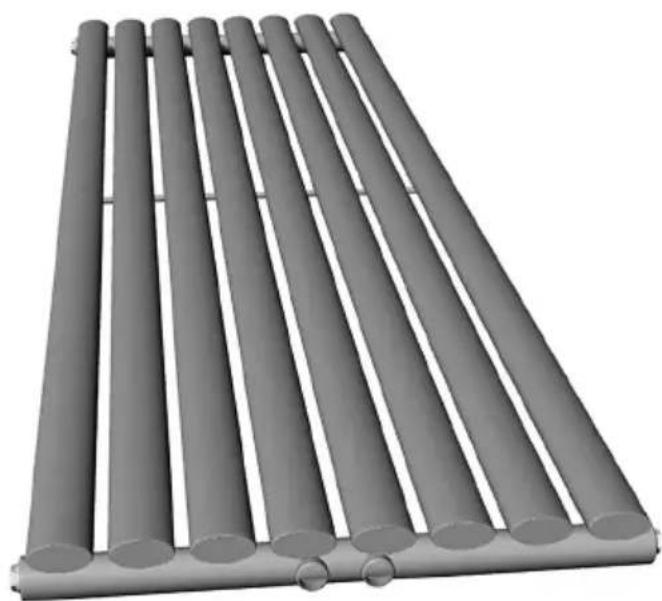

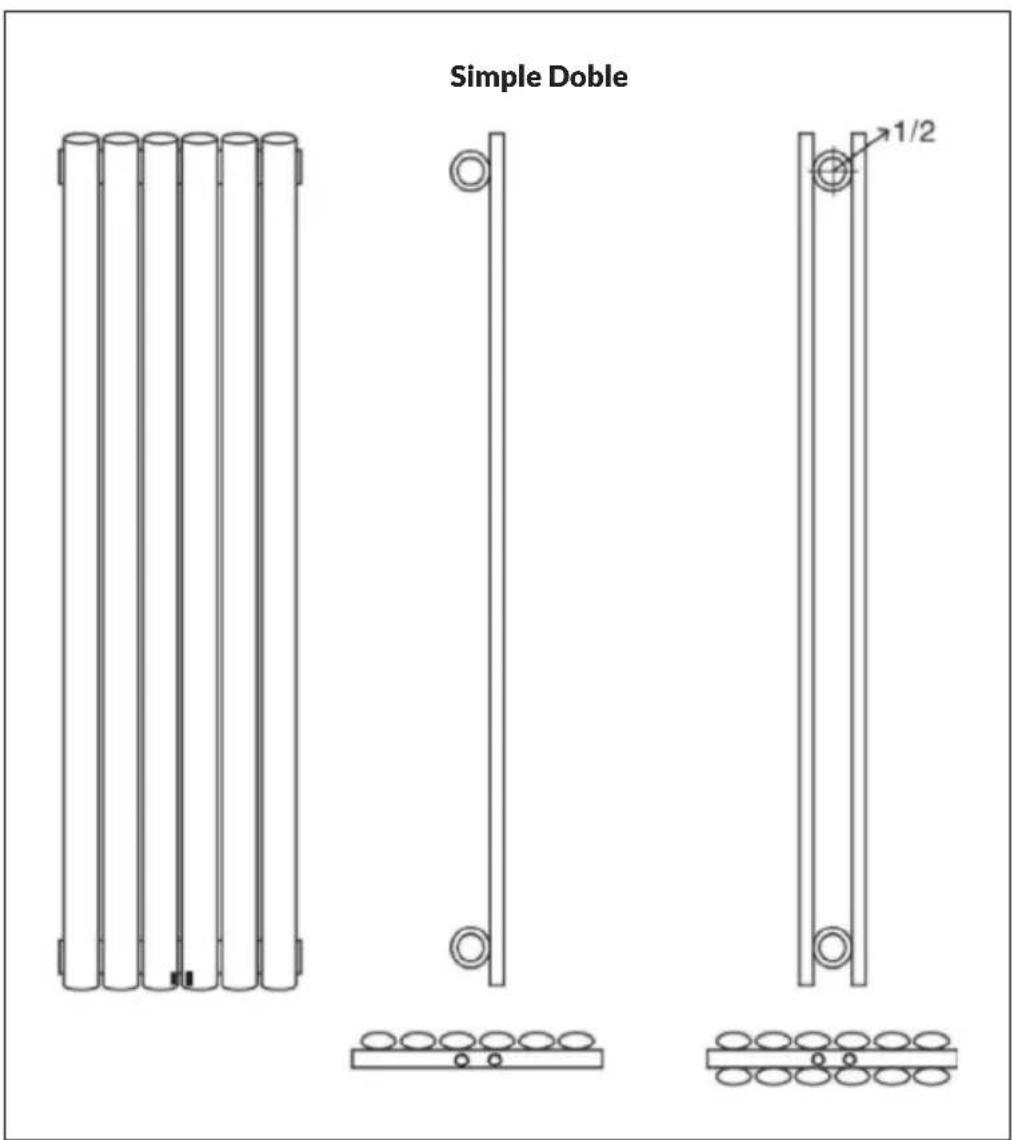

Radiador Tallheo

Simple Doble 1/2

INSTALACIÓN

Preparación

• Compruebe que el volumen de suministro esté completo.
• Asegúrese de que el radiador está colocado de forma que pueda conectarse fácilmente al sistema de calefacción central.

Paso 1

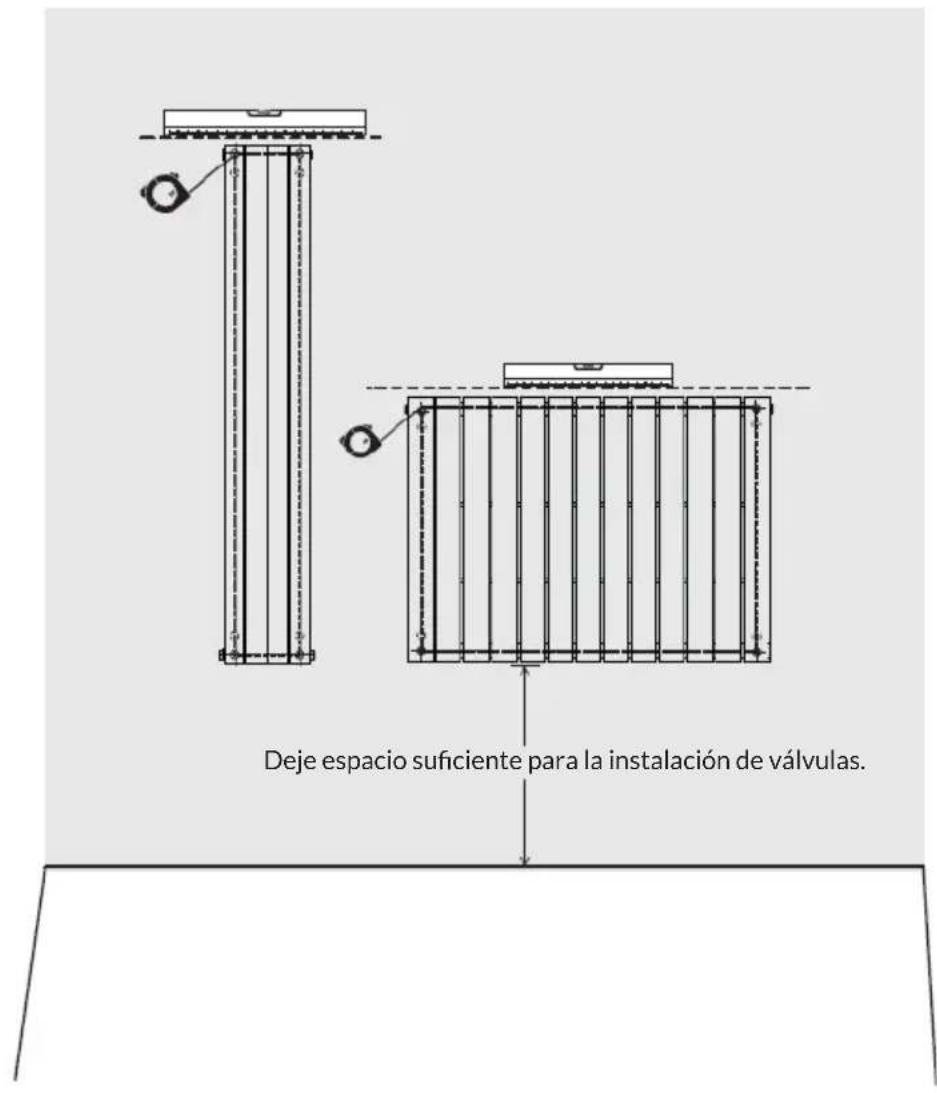

Deje espacio suficiente para la instalación de válvulas.

• Escoja la posición que más le guste para el radiador. Asegúrese de que la pared es lo suficientemente resistente como para soportar el peso.
• Antes de la instalación, coloque un fieltro de pintor en el suelo para evitar la pérdida de piezas pequeñas.
• Marque el lugar donde se colocarán los soportes murales. Asegúrese de que el par superior e inferior de soportes de pared están colocados horizontalmente.

Nota:

Estas instrucciones sirventanto para radiadores verticales como horizontales. Recuerde que un radiador vertical no puede colgarse horizontalmente. Del mismo modo, un radiador horizontal no debe colgarse verticalmente.

Paso 2

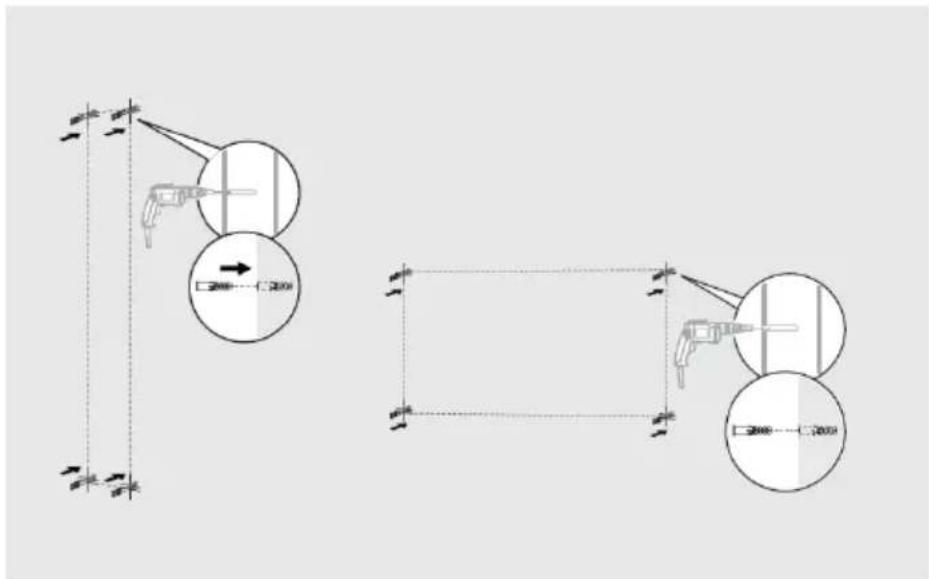

- Taladre un agujero e inserte un taco. Utilice una broca de 10 mm de diámetro para el taladro.

Nota: para los falsos techos o las paredes con tabiques, puede adquirir sujeción adicional en la ferretería.

Paso 3


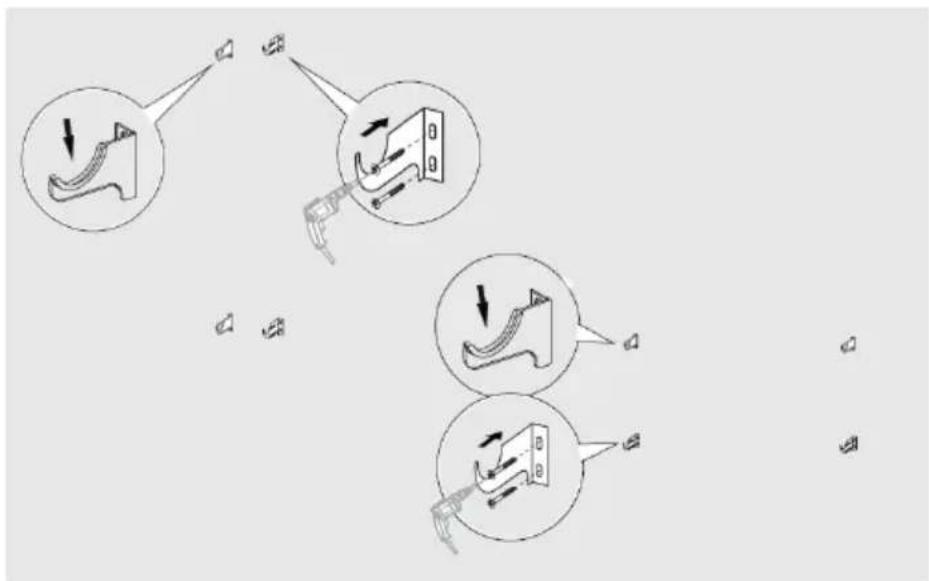

• Introduzca el tornillo a través de la junta de silicona, luego a través del soporte de pared y dentro del taco y atornille el soporte firmemente.
• Repita este proceso para todos los soportes de pared que desee utilizar (hasta 8 soportes).

Paso 4

Nota: tenga en cuenta que la aleta horizontal inferior está provista de un bloqueo de desviación.

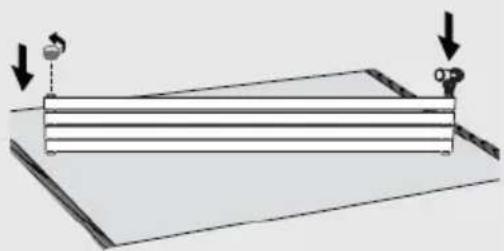

Envuelva el tapón ciego y la válvula de ventilación con cinta PTFE y atorníllelos a la parte superior del radiador con una llave.

Consejo: pegue la cinta PTFE en el radiador en la dirección opuesta a la de enrosque de las válvulas.

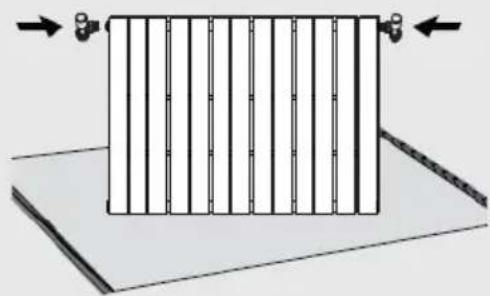

- Pegue la cinta PTFE en las roscas de las válvulas y enrósquelas en el fondo del radiador. Apriete los tornillos de ajuste con una llave (herramienta).

Paso 5

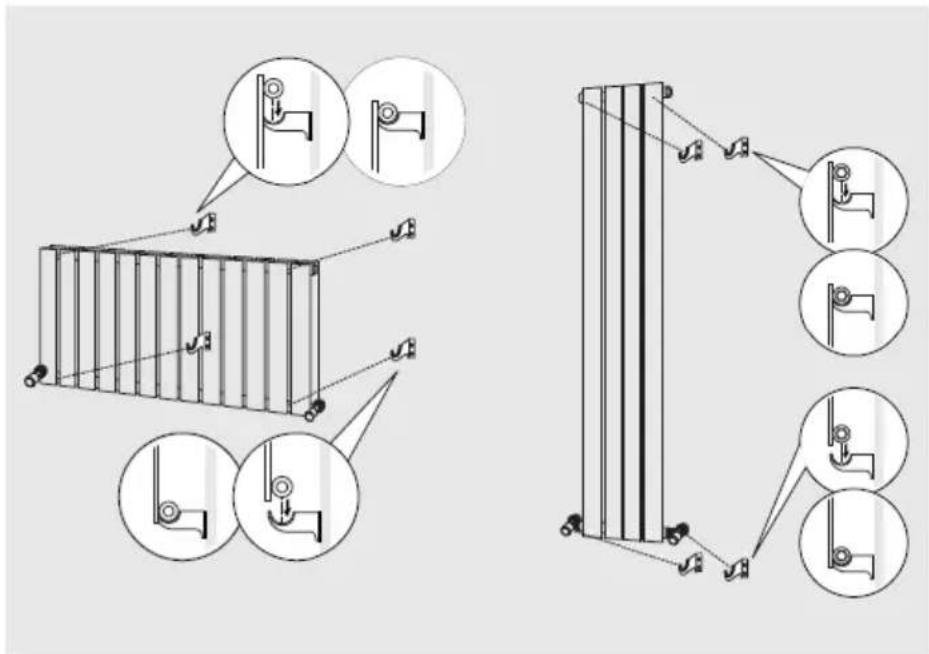

- Cuelgue el radiador en los soportes murales y conéctelo a su sistema de calefacción central.

Opción

- Si lo desea, también puede conectar el radiador a su sistema de calefacción central a través de la parte inferior.

Paso 6

- Después de conectar el radiador, purgue las burbujas de aire con el tapón de purga.

Nota: llene el sistema con líquido inhibidor tras la instalación.

DESPUÉS DE LA INSTALACIÓN

• Utilice un destornillador para abrir el orificio de ventilación. Abra la válvula para que el agua fluya al radiador.
• Compruebe que las conexiones no tengan fugas.
• Cuando el agua salga por el purgador, no quedará aire en la tubería.
• Cierre el orificio de ventilación con un destornillador y abra la válvula. El radiador ya está listo para su puesta en marcha.

LIMPIEZA Y CUIDADO

• Limpie la superficie con un paño suave y húmedo.
• No utilice nunca limpiadores abrasivos con este aparato, ya que dañarían la superficie.
• Los radiadores son de acero y, por tanto, no deben limpiarse con productos de limpieza corrosivos o abrasivos.

DETECCIÓN Y REPARACIÓN DE ANOMALÍAS

De no funcionar el radiador, saber cómo solucionar problemas a nivel básico puede ahorrarle el estrés y la molestia que conlleva un radiador inoperativo. Aquí encontrará una guía de soluciones a las anomalías más comunes de los radiadores eléctricos.

Anomalía Causa Solución
Puntos fríos en el radiador	El agua no fluye correctamente por el radiador	Asegúrese de que no hay aire en el radiador. «Purgue» el radiador para sacar el aire.
		Asegúrese de que la válvula esté completamente abierta para que el agua pueda fluir sin obstáculos. Algunos radiadores requieren una desviación para que el agua fluya correctamente por la unidad.
Fuga en el radiador La tuerca de la válvula está suelta.		Apriete la tuerca de la válvula.
		Defectos de soldadura Sustituya el radiador.
Ruidos de silbidos o siseos del agua	El radiador no se alineó correctamente durante la instalación.	Vuelva a instalar el aparato
Tintineo El radiador se ha instalado en un lugar que no permite la expansión de las tuberías.		Nueva instalación
