MANUALE UTENTE KC800 Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

VERRICELLO A MANO MANUALE UTENTE

Si prega di leggere attentamente questo manual

utente !

1. Non sovraccaricare mai!
2. Questo argano è progettato per tirare, non per sollevare!
3. Non avvicinare mai le mani o qualsiasi altra cosa all'ingranaggio, cerchio e al cavo avvolgibile. Indossare sempre i guanti quando s utilizza il verricello
4. Non tentare mai di riparare o smontare il verricello in caso di pi Chiedi aiuto a un macchinista o a uno specialista.
5. Quando si sostituisce il cavo, assicurarsi che l'estremità del cavo attraverso i 4 fori sul lato del cerchio e legare un pomello o sal punta del cavo, per evitare che il cavo fuoriesca.
6. Utilizzare grasso per assi e ingranaggi prima di depositarli per lur tempo
7. Non consentire ai minori di utilizzare e utilizzare questo prodotto
8. Non utilizzare il prodotto quando si è stanchi o sotto l'effetto di medicinali o droghe.

9. Sicurezza sul lavoro

10. Utilizzare entrambe le mani durante il trasporto del prodotto

11. Utilizzare dispositivi di protezione adeguati in base all'ambie di lavoro.
12. Mantenere sempre la posizione corretta e l'equilibrio.
13. Non tentare di tirare o fissare carichi fissi.
14. Non applicare alcuna forza laterale sul carico .

15. Non adatto al sollevamento di carichi e mai al trasporto c persone.

16. Evitare di avviare il prodotto involontariamente. L'interruttori cricchetto deve essere sempre completamente inserito.

ATTENZIONE: Leggere attentamente le istruzioni e le procedure per

MODEL AND PARAMETERS

Modello	KW1200	KW1600	KW2000B	KW3500	KC800	KC3500
Capacità di carico massima	1200 libbre	1600 libbre	2000 libbre	3500 libbre	800 libbre	3500 libbre
Rapporto di cambio	4:1	4:1	4:1	4:1 e 8:1	3.1:1	4:1 e 8:1
Modo/Velocità	2 vie _ / velocità	2 vie _ / velocità	2 vie _ / velocità	2 vie _ / velocità	2 vie _ / velocità	2 vie _ / velocità
Tipo di corda	Trappola in poliestere S	Trappola in poliestere S	Trappola in poliestere S	Trappola in poliestere S	Cavo d'acciaio	Cavo d'acciaio
Lunghezza della corda	7M	10 milioni	7M	10 milioni	10 milioni	10 milioni
Colori)	Nero	Nero	Nero	Nero	Nero	Nero

STRUCTURE DIAGRAM

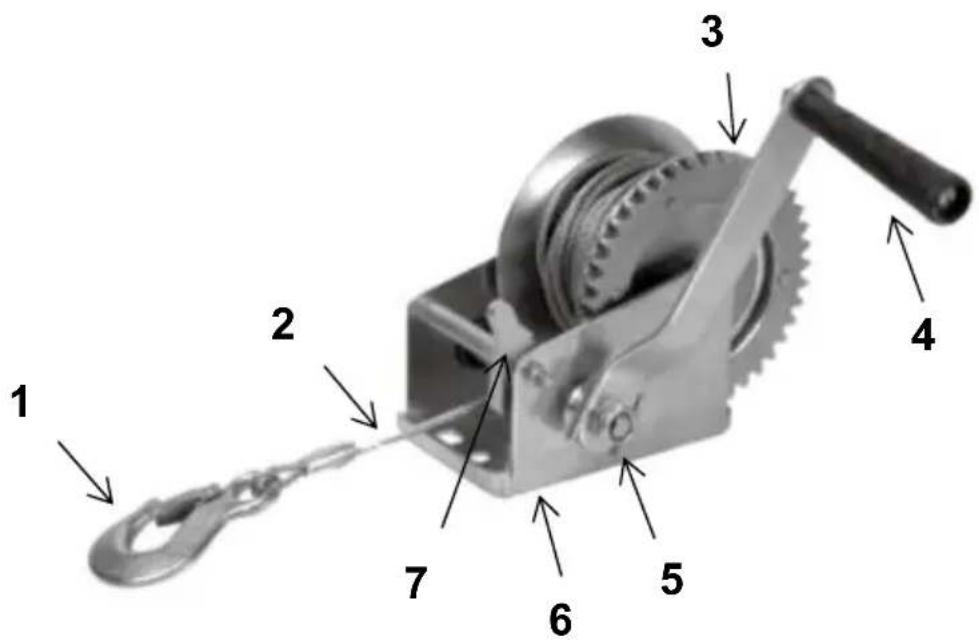

1. Gancio 2. Corda 3. Cerchio 4. Manovella 5. Bullone dell'asse 6. Base 7. Interruttore a cricchetto

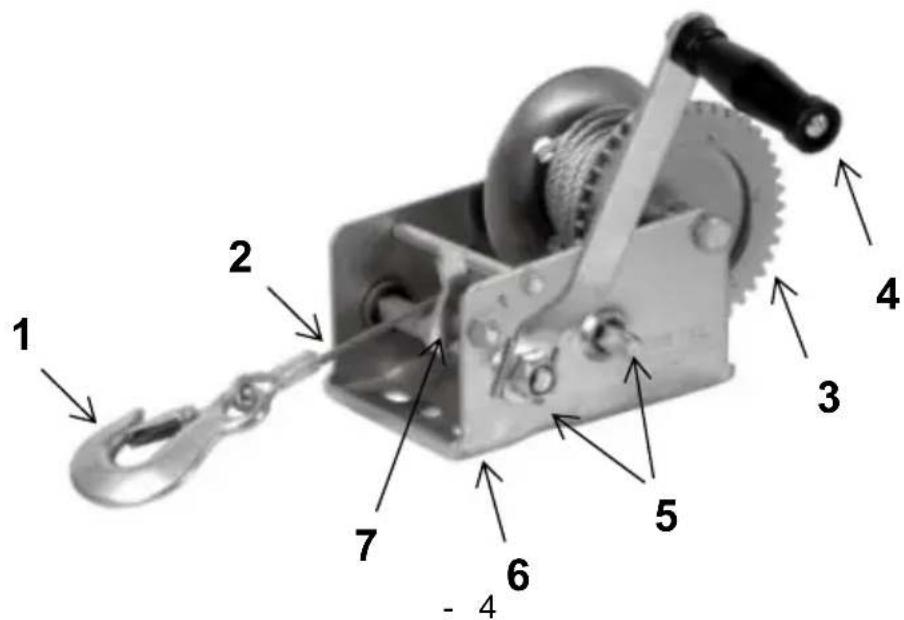

1. Gancio 2. Corda 3. Cerchio 4. Manovella 5. Bullone dell'asse 6 Base 7. Interruttore a cricchetto

Preparazione all'installazione:

1. Si prega di preparare un tappeto o un tappetino per proteggere pavimento. Devi distribuire tutti gli accessori.
2. Si prega di preparare i guanti per evitare di graffiarsi con parti t che potrebbero verificarsi durante l'installazione.
3. Si prega di aprire tutte le scatole per verificare che gli accessori completi e in buone condizioni.
4. Se è necessario utilizzare utensili elettrici per installare questo prodotto, impostare anticipatamente la velocità su bassa velocità.
5. Durante l'installazione, allineare tutti i fori e non serrare prima tu viti; in caso contrario, potrebbe rendere difficile l'installazione.

Installazione:

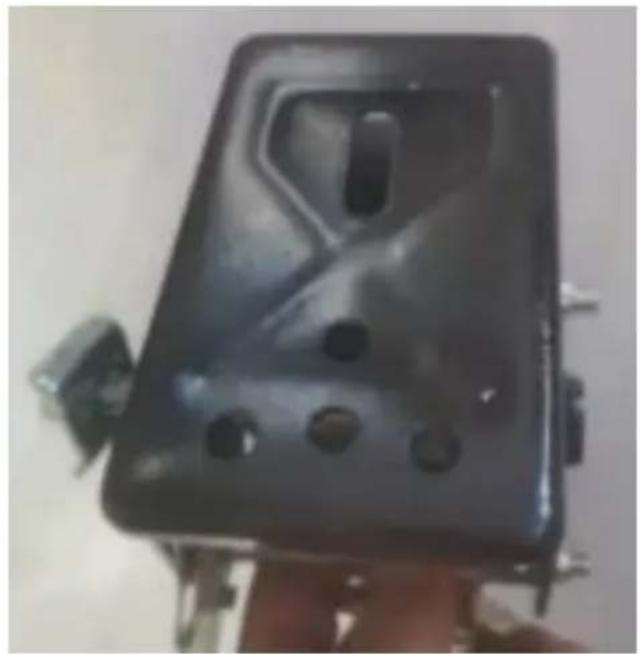

Passo 1. Praticare dei fori (Φ 11mm) nelle staffe da installare, base alla dimensione della base dell'argano. Installare l'argano sulle staffe e bloccarlo con bulloni e dadi.

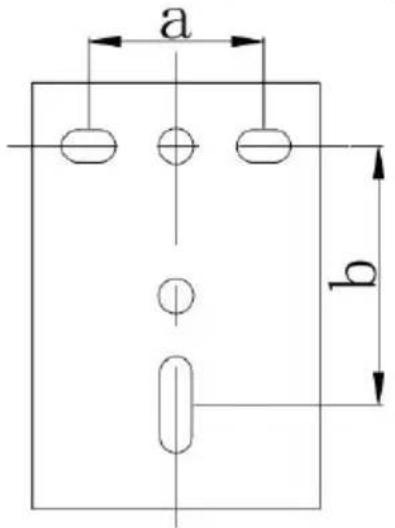

Dimensione base dell'argano:

Modello	KW1200	KW1600	KW2000B	KC800	KW3500 / KC3500
un (mm)	50	44	50	44.5	44
b (mm)	85	79	85	74	104

a b

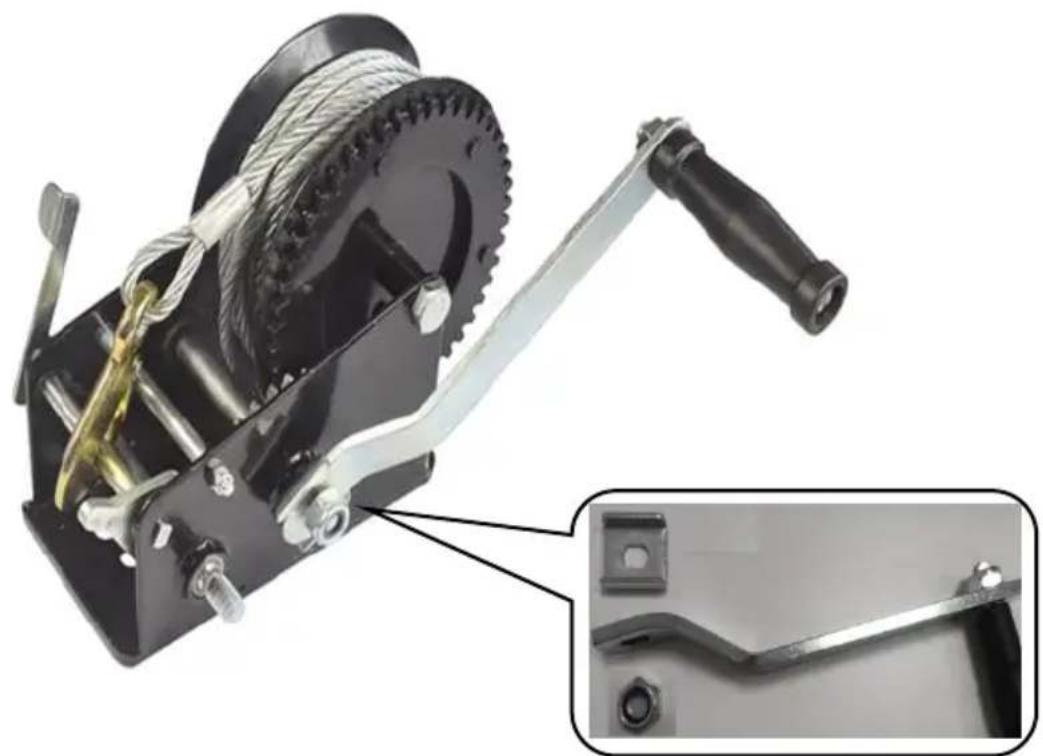

Passo 2. Installare la maniglia sull'albero e bloccare il dado, come mostrato.

Nota: i modelli KW3500 e KC3500 sono impugnature veloci, ba collegarli.

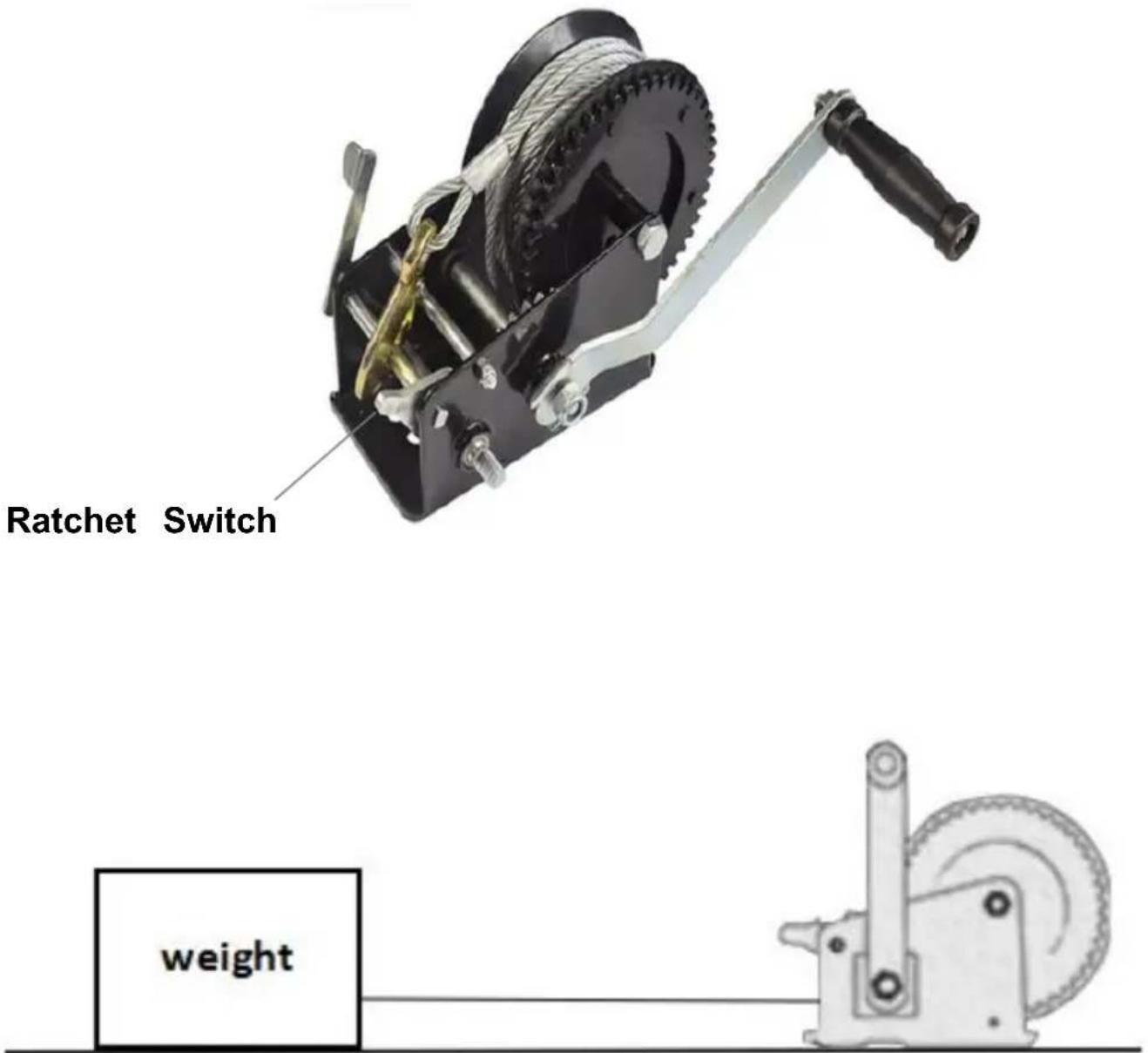

Passaggio 3. Impostare l'interruttore a cricchetto in posizione centrale, estrarre il gancio e afferrare il peso.

Quindi ruotare l'interruttore a cricchetto in posizione alta, ruotare lentamente la maniglia in senso orario . Tirare il peso nella pos desiderata .

Nota: il funzionamento dell'interruttore a cricchetto è descritto di seguito .

Avvolgere/svolgere il cavo senza carico

1. Posizionare la leva del cricchetto in posizione centrale.
2. L'avvolgicavo ora si muove liberamente in entrambe le direzioni
3. Tirare il cavo in corrispondenza del gancio fisso fino a quando possibile agganciare il gancio al carico da spostare.
4. Riavvolgere il cavo in eccesso ruotando la manovella in sens orario.

Avvolgimento del cavo sotto carico (traino, carico)

1. Tenere saldamente la manovella e spingere delicatamente per rilasciare la leva del cricchetto
2. Posizionare la leva del cricchetto in posizione.
3. Ruotare la manovella in senso orario per avvolgere uniformemen cavo d'acciaio.

Svolgimento del cavo sotto carico (abbassamento, scarico)

1. Tenere saldamente la manovella e spingere delicatamente per rilasciare la leva del cricchetto.
2. Posizionare la leva del cricchetto in posizione.
3. Il cavo deve essere completamente retratto dopo l'uso

Interruttore a cricchetto

1. Sono disponibili 3 posizioni per l'interruttore a cricchetto: la posizior alta serve per tirare, la posizione più bassa è per rilasciare e la pos centrale serve sia per tirare che per rilasciare, ma può essere utilizza solo quando l'argano è carico. Tenere saldamente la manovella se si desidera modificare la posizione dell'interruttore.
2. Prima dell'uso, installare il verricello su una superficie solida e pian Per installarlo, posizionare l'interruttore a cricchetto in posizione centrale ed estrarre il cavo finché non sono visibili i fori sul fondo della base utilizzare almeno 3 set di bulloni da 3/8 di pollice e dadi di bloccage secondo uno schema triangolare, per fissare la base alla superficie. U una tavola extra di metallo o legno duro quando necessario.
3. Quindi installare la manovella sul bullone dell'asse con il dado.
4. Posizionare l'interruttore a cricchetto nella posizione più alta e ruota manovella in senso orario per tirare. Posizionare l'interruttore a cricche nella posizione inferiore e ruotare la manovella in senso antiorario per rilasciarlo.
5. Al termine, collegare il gancio alla boccola della zampa.

MAINTENANCE

1. Seguire periodicamente le istruzioni per la lubrificazione Lubrificare regolarmente il cavo e il gancio con un leggero grasso. Ingrassare gli ingranaggi ogni 6 mesi. Utilizzare qualsiasi grasso impermeabile di buona qualità.
2. Ispezionare periodicamente tutte le parti, i cavi in acciaio, gli acc e sostituirli se danneggiati o utilizzati.
3. Far sostituire le parti danneggiate da un centro di assistenza autorizzato.
4. Controllare periodicamente i dadi e serrarli se sono allentati.
5. Il prodotto deve essere conservato in un luogo asciutto. Chiudere sempre il prodotto e tenerlo fuori dalla portata dei bambini.
6. Mantenere il prodotto adeguatamente mantenuto e pulito per presta: migliori e più sicure.
7. Mantenere le maniglie asciutte, pulite e prive di olio e grasso.
