KC800 - Handwinde Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Handwinde
Marke	Vevor
Modell	KC800
Maximale Tragfähigkeit	800 lb (ca. 363 kg)
Untersetzungsverhältnis	3.1:1
Richtung / Geschwindigkeit	2 Richtungen, 1 Geschwindigkeit
Seiltyp	Stahlseil
Seillänge	10 m
Abmessungen der Basis (a x b)	44,5 mm x 74 mm
Durchmesser der Installationslöcher	Φ 11 mm
Hauptfunktionen	Ziehen, Schleppen, Laden; Nicht zum Heben oder Transportieren von Personen verwenden
Wartung und Reinigung	Schmieren Sie das Seil und den Haken mit leichtem Fett; fetten Sie die Zahnräder alle 6 Monate; halten Sie die Griffe sauber und trocken
Sicherheit	Niemals überladen; Handschuhe tragen; Hände nicht in die Nähe von Ritzel/Rolle/Seil bringen; Minderjährige nicht benutzen lassen; nicht unter Einfluss verwenden
Ersatzteile und Reparierbarkeit	Wenden Sie sich für den Austausch beschädigter Teile an ein autorisiertes Servicecenter
Bestimmungsgemäße Verwendung	Nur horizontales Ziehen, kein vertikales Heben
Lagerung	An einem trockenen Ort, außerhalb der Reichweite von Kindern
Farbe	Schwarz

Häufig gestellte Fragen - KC800 Vevor

Was ist die maximale Kapazität der Vevor KC800 Winde?

Die Winde KC800 hat eine maximale Tragfähigkeit von 800 Pfund (ca. 363 kg). Diese Grenze niemals überschreiten.

Kann ich die Winde KC800 zum Heben von Lasten verwenden?

Nein, diese Winde ist zum horizontalen Ziehen ausgelegt, nicht zum Heben. Verwenden Sie sie niemals zum Heben von Lasten oder zum Transport von Personen.

Wie pflege ich das Stahlseil?

Schmieren Sie das Seil und den Haken regelmäßig mit einem leichten Fett, um Rost zu vermeiden und einen reibungslosen Betrieb zu gewährleisten.

Wie oft sollte ich die Zahnräder fetten?

Es wird empfohlen, die Zahnräder alle 6 Monate mit einem hochwertigen wasserfesten Fett zu schmieren.

Wie installiere ich die Winde auf einer Fläche?

Bohren Sie Löcher mit Φ 11 mm in die Halterungen gemäß den Basisabmessungen (44,5 mm x 74 mm). Befestigen Sie die Winde mit mindestens 3 Sätzen von 3/8-Zoll-Schrauben und Sicherungsmuttern in einem Dreiecksmuster.

Was tun, wenn das Seil beschädigt ist?

Überprüfen Sie das Seil regelmäßig. Ist es beschädigt, lassen Sie es von einem autorisierten Servicecenter ersetzen. Versuchen Sie nicht, es selbst zu reparieren.

Wie wickle ich das Seil ohne Last auf?

Stellen Sie den Klinkenhebel in die Mittelposition, um das Seil freizugeben. Ziehen Sie das Seil manuell, drehen Sie dann die Kurbel im Uhrzeigersinn, um den Überschuss aufzuwickeln.

Welche Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie immer Handschuhe, halten Sie Ihre Hände vom Ritzel oder Seil fern, überladen Sie nicht und lassen Sie das Gerät nicht von Minderjährigen benutzen.

Wie verwende ich die Klinke, um das Seil unter Last abzuwickeln?

Halten Sie die Kurbel fest, drücken Sie den Klinkenhebel vorsichtig in die untere Position und drehen Sie dann die Kurbel gegen den Uhrzeigersinn, um abzuwickeln.

Wo sollte die Winde nach Gebrauch gelagert werden?

Lagern Sie die Winde an einem trockenen Ort, außerhalb der Reichweite von Kindern. Halten Sie die Griffe sauber und frei von Öl oder Fett.

BEDIENUNGSANLEITUNG KC800 Vevor

Linkenheim-Hochstetten, Germany

Pooledas Group Ltd

Linkenheim-Hochstetten, Germany

UK

REP

Pooledas Group Ltd

Technisch Support- und E-Garantiezertifikat www.vevor.com/support

HANDWINDE HANDBUCH

Modell: KW1200, KW1600, KW2000B, KW3500, KC800, KC3500

Bitte lesen Sie diese Bedienungsanleitung

sorgfältig durch !

1. Niemals überlasten!
2. Diese Winde ist zum Ziehen gedacht, nicht zum Heben!
3. Halten Sie niemals Ihre Hand oder andere Gegenstände in die N des Zahnrads, der Felge und des Rollkabels. Tragen Sie bei der Verwendung der Winde immer Handschuhe
4. Versuchen Sie niemals, die Winde zu reparieren oder zu zerlegen wenn ein Problem vorliegt. Bitten Sie einen Maschinisten oder Fachmann um Hilfe.
5. Stellen Sie beim Ersetzen des Kabels sicher, dass das Ende des Kabels durch die 4 Löcher an der Seite der Felge kommt , und befestigen Sie einen Knopf oder schweißen Sie die Spitze des Ka an, um zu verhindern, dass das Kabel herauskommt.
6. Vor längerer Lagerung Fett für Achse und Getriebe verwenden
7. Erlauben Sie Minderjährigen nicht, dieses Produkt zu verwenden u zu bedienen

8. Verwenden Sie das Produkt nicht, wenn Sie müde sind oder unter Einfluss von Alkohol, verschreibungspflichtigen Medikamenten oder Drogen stehen.

9. Sicherheit bei der Arbeit

10. Benutzen Sie beim Transport des Produkts beide Hände.

11. Verwenden Sie entsprechend der Arbeitsumgebung geeignete Schutzausrüstung.
12. Achten Sie stets auf einen sicheren Stand und das Gleichgewicht.
13. Versuchen Sie nicht, stationäre Lasten zu ziehen oder zu befestigen.
14. Üben Sie keine seitliche Kraft auf die Last aus .
15. Nicht zum Heben von Lasten und niemals zum Transport

Personen geeignet .

1. Vermeiden Sie ein unbeabsichtigtes Starten des Produkts. Ratschenschalter sollte immer vollständig eingerastet sein.

VORSICHT: Lesen Sie die Anweisungen und Verfahren für einen sicher Betrieb sorgfältig durch.

ANLEITUNG AUFBEWAHREN

MODEL AND PARAMETERS

Modell	KW1200	KW1600	KW2000B	KW3500	KC800	KC3500
Maximale Tragfähigkeit	1200 Pfund	1600 Pfund	2000 Pfund	3500 Pfund	800 Pfund	3500 Pfund
Übersetzungsverhältnis	4:1	4:1	4:1	4:1 und 8:1	3,1:1	4:1 und 8:1
Weg/Geschwindigkeit	2 Wege / 1Geschwindigkeit	2 Wege / 1Geschwindigkeit	2 Wege / 1Geschwindigkeit	2 Wege / 2 Geschwindigkeit	2 Wege / 1Geschwindigkeit	2 Wege / 2 Geschwindigkeit
Seiltyp	Polyester - S -Falle	Polyester - S -Falle	Polyester - S -Falle	Polyester - S -Falle	Stahlkabel	Stahlkabel
Seillänge	7M	10M	7M	10M	10M	10M
Farben)	Schwarz	Schwarz	Schwarz	Schwarz	Schwarz	Schwarz

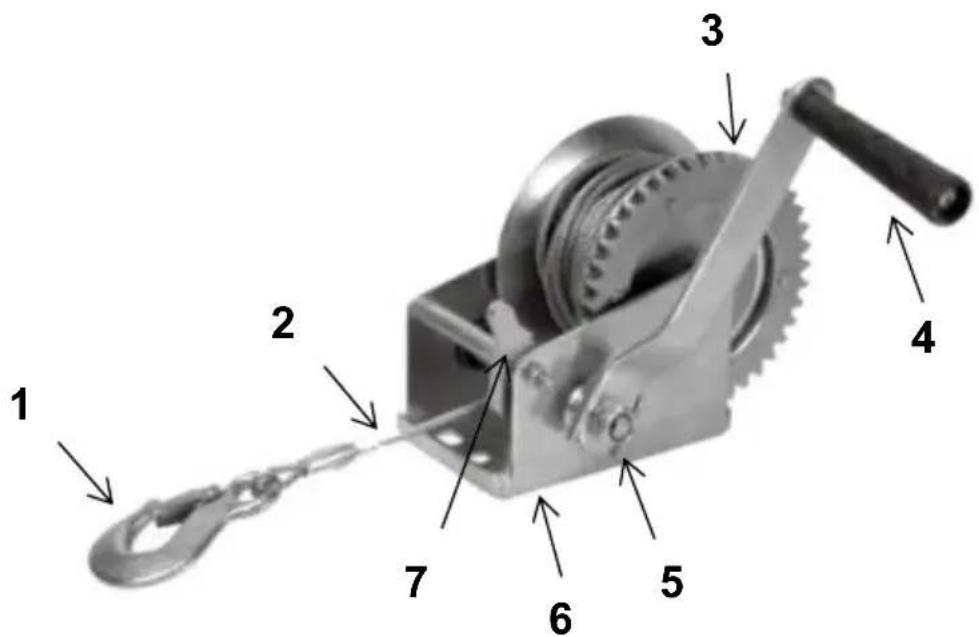

STRUCTURE DIAGRAM

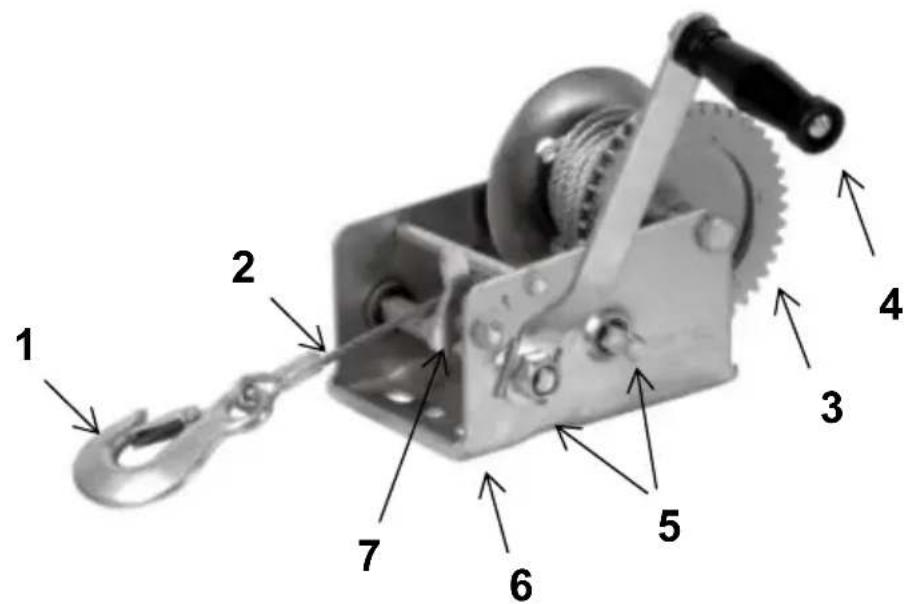

1. Haken 2. Seil 3. Felge 4. Kurbel 5. Achsbolzen 6. Basis 7. Ratschenschalter

1. Haken 2. Seil 3. Felge 4. Kurbel 5. Achsbolzen 6. Basis 7. Ratschenschalter

Installationsvorbereitung:

1. Bitte bereiten Sie einen Teppich oder eine Matte vor, um Ihren E zu schützen. Sie müssen das gesamte Zubehör verteilen.
2. Bitte halten Sie Handschuhe bereit, um Kratzer durch scharfe Teil vermeiden, die während der Installation auftreten können.
3. Bitte öffnen Sie alle Kartons, um zu überprüfen, ob das Zubehör vollständig und in gutem Zustand ist.
4. Wenn Sie für die Installation dieses Produkts Elektrowerkzeuge verwenden müssen, stellen Sie die Geschwindigkeit bitte im Voraus auf eine niedrige Geschwindigkeit ein.
5. bei der Installation bitte alle Löcher aus und ziehen Sie nicht alle Schrauben zuerst fest. Andernfalls kann die Installation erschwert werde

Installation:

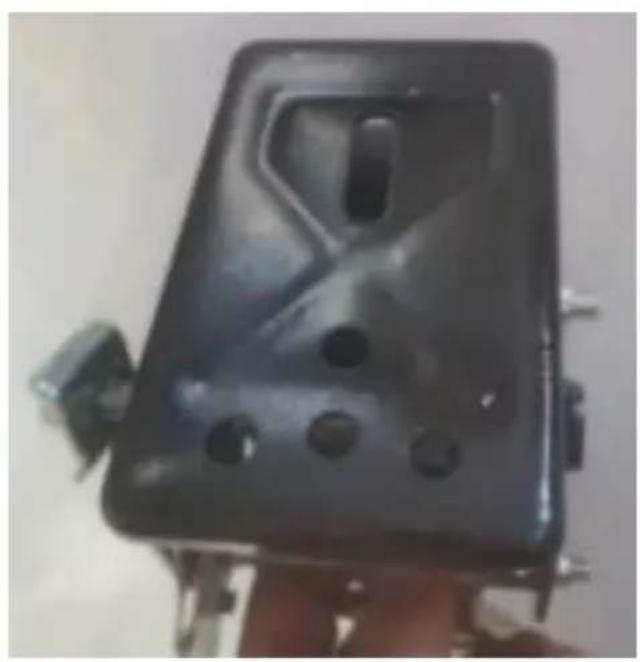

Schritt 1. Bohren Sie Löcher (Ö 11 mm) in die zu installierende Halterungen, entsprechend den Abmessungen der Windenbasis . Montieren Sie die Winde an den Halterungen und befestigen Sie mit Schrauben und Muttern.

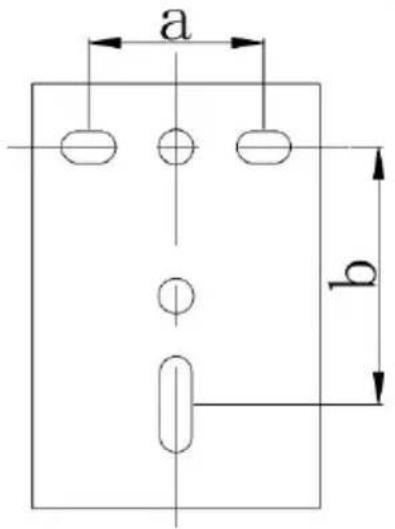

Abmessungen der Windenbasis:

Modell	KW1200	KW1600	KW2000B	KC800	KW3500 / KC3500
a (mm)	50	44	50	44,5	44
b (mm)	85	79	85	74	104

Schritt 2. Bringen Sie den Griff am Schaft an und kontern Sie d Mutter wie abgebildet.

Hinweis: Bei den Modellen KW3500 und KC3500 handelt es sich Schnellgriffe , die einfach angeschlossen werden müssen.

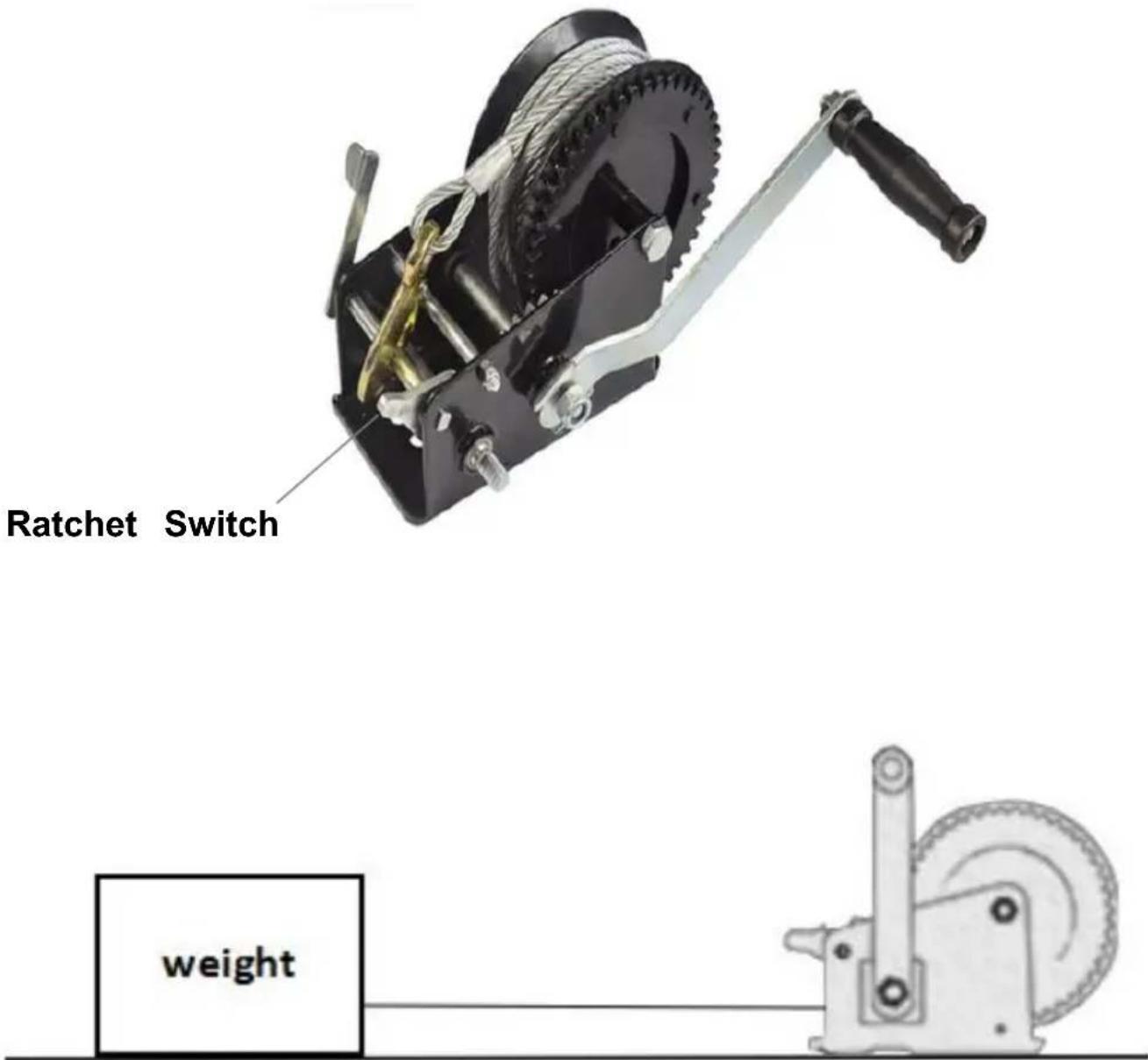

Schritt 3. Stellen Sie den Ratschenschalter auf die mittlere Positionziehen Sie den Haken heraus und fangen Sie das Gewicht auf. dann den Ratschenschalter in eine hohe Position und drehen Sie den Griff langsam im Uhrzeigersinn . Ziehen Sie das Gewicht in gewünschte Position .

Hinweis: Die Funktionsweise des Ratschenschalters wird nachstehend beschrieben.

Auf-/Abwickeln des Kabels ohne Last

1. Bringen Sie den Ratschenhebel in die mittlere Position.
2. Die Kabeltrommel bewegt sich nun frei in beide Richtungen.
3. Ziehen Sie am Seil am festen Haken, bis der Haken an der bewegenden Last befestigt werden kann.
4. Wickeln Sie das überschüssige Kabel zurück, indem Sie die Kurbel im Uhrzeigersinn drehen.

Aufwickeln des Kabels unter Last (Abschleppen, Laden)

1. Halten Sie die Kurbel fest und drücken Sie leicht, um den Ratschenhebel zu entlasten
2. Bringen Sie den Ratschenhebel in Position.
3. Drehen Sie die Kurbel im Uhrzeigersinn, um das Stahlseil gleichmäßig aufzuwickeln.

Abwickeln des Kabels unter Last (Absenken, Entladen)

1. Halten Sie die Kurbel fest und drücken Sie leicht, um den Ratschenhebel zu entlasten.
2. Bringen Sie den Ratschenhebel in Position.
3. Das Kabel sollte nach Gebrauch wieder vollständig eingezogen werden

Ratschenschalter

1. Es gibt 3 Positionen für den Ratschenschalter: Die höhere Position zum Ziehen, die niedrigere Position zum Lösen und die mittlere Position dient sowohl zum Ziehen als auch zum Lösen, kann jedoch nur verw werden, wenn die Winde belastet ist. Halten Sie die Kurbel fest, wenn die Schaltposition ändern möchten.

2. Installieren Sie die Winde vor der Verwendung auf einer festen un ebenen Oberfläche. Um es zu installieren, stellen Sie den Ratschenschalter in die mittlere Position und ziehen Sie das Kabel he bis die Löcher an der Unterseite der Basis sichtbar sind. Verwenden dann mindestens drei Sätze 3/8-Zoll-Schrauben und Sicherungsmuttern i einem dreieckigen Muster, um die Basis an der Oberfläche zu befestig Verwenden Sie bei Bedarf ein zusätzliches Metall- oder Hartholzbrett.

3. Befestigen Sie dann die Kurbel mit der Mutter an der Achsschraub

4. Stellen Sie den Ratschenschalter in die höhere Position und dreher die Kurbel im Uhrzeigersinn, um zu ziehen. Bringen Sie den Ratschenschalter in die untere Position und drehen Sie die Kurbel zur Lösen gegen den Uhrzeigersinn.

5. Wenn Sie fertig sind, befestigen Sie den Haken an der Pfotenbuch

MAINTENANCE

1. Befolgen Sie die Anweisungen zum regelmäßigen Schmieren Schmieren Sie das Kabel und den Haken regelmäßig mit leichtem Fett Schmieren Sie die Zahnräder alle 6 Monate. Verwenden Sie wasserfest Fett von guter Qualität.
2. Überprüfen Sie regelmäßig alle Teile, Stahlkabel und Zubehörteile u ersetzen Sie diese, wenn sie beschädigt oder abgenutzt sind.
3. Lassen Sie beschädigte Teile von einem autorisierten Servicecenter ersetzen.
4. Überprüfen Sie die Muttern regelmäßig und ziehen Sie sie fest, we locker sind.
5. Das Produkt muss an einem trockenen Ort gelagert werden. Schlie Sie das Produkt immer ab und bewahren Sie es außerhalb der Reich von Kindern auf.
6. Halten Sie das Produkt ordnungsgemäß gewartet und sauber, um e bessere und sicherere Leistung zu erzielen.
7. Halten Sie die Griffe trocken, sauber und frei von Öl und Fett.
