Produkttyp	Handwinde
Marke	Vevor
Modell	KW1200
Maximale Tragfähigkeit	1200 Pfund (544 kg)
Untersetzungsverhältnis	4:1
Betriebsmodus	2 Wege, 1 Geschwindigkeit
Seiltyp	Polyester-Gurt
Seillänge	7 Meter
Farbe	Schwarz
Abmessungen der Basis (a x b)	50 mm x 85 mm
Durchmesser der Befestigungslöcher	11 mm
Kabelmaterial	Polyester
Verwendungszweck	Lasten ziehen, nicht heben
Sicherheit	3-Positionen-Ratsche, Handschuhe Pflicht
Wartung	Regelmäßige Schmierung der Zahnräder und des Seils, regelmäßige Inspektion
Reparierbarkeit	Nicht selbst zerlegen, wenden Sie sich an ein autorisiertes Zentrum
Garantie	Elektronisches Garantiezertifikat verfügbar auf www.vevor.com/support

Häufig gestellte Fragen - KW1200 Vevor

Was ist die maximale Tragfähigkeit der Vevor KW1200 Winde?

Die maximale Tragfähigkeit beträgt 1200 Pfund (ca. 544 kg). Diese Grenze niemals überschreiten.

Kann diese Winde zum Heben von Lasten verwendet werden?

Nein, diese Winde ist nur zum Ziehen von Lasten horizontal konzipiert. Nicht zum Heben verwenden.

Wie installiere ich die Winde auf einer Oberfläche?

Bohren Sie 11-mm-Löcher in die Halterungen gemäß den Basismaßen (50x85 mm), befestigen Sie die Winde mit mindestens 3 Sätzen von 3/8-Zoll-Schrauben und Sicherungsmuttern in einer Dreiecksanordnung.

Wie verwende ich den Ratschenschalter?

Der Schalter hat 3 Positionen: Obere Position zum Ziehen, untere Position zum Lösen und mittlere Position zum freien Bewegen des Seils ohne Last.

Welcher Seiltyp wird mit dem KW1200 geliefert?

Die Winde ist mit einem Polyester-Gurt von 7 Metern Länge ausgestattet.

Wie warte ich die Winde?

Schmieren Sie regelmäßig das Seil und den Haken mit leichtem Fett. Fetten Sie die Zahnräder alle 6 Monate mit wasserfestem Fett.

Kann ich die Winde bei einer Panne selbst reparieren?

Nein, versuchen Sie niemals, die Winde zu reparieren oder zu zerlegen. Wenden Sie sich an einen autorisierten Maschinisten oder Spezialisten.

Welche Sicherheitsvorkehrungen muss ich treffen?

Tragen Sie immer Handschuhe, halten Sie die Kurbel fest beim Wechseln der Ratsche und lassen Sie Minderjährige die Winde nicht benutzen.

Wie wickle ich das Seil unter Last auf?

Stellen Sie den Ratschelhebel in die obere Position, drehen Sie dann die Kurbel im Uhrzeigersinn, um gleichmäßig aufzuwickeln.

Wo finde ich technischen Support und Garantie?

Besuchen Sie www.vevor.com/support für technische Unterstützung und das elektronische Garantiezertifikat.

BEDIENUNGSANLEITUNG KW1200 Vevor

Linkenheim-Hochstetten, Deutschland

Pooledas Group Ltd

Linkenheim-Hochstetten, Deutschland

UK

REP

Pooledas Group Ltd

Technisches Support- und E-Garantiezertifikat www.vevor.com/support

HANDWINDE HANDBUCH

Modell: KW1200, KW1600, KW2000B, KW3500, KC800, KC3500

Bitte lesen Sie diese Bedienungsanleitung

sorgfältig durch!

1. Niemals überlasten!
2. Diese Winde ist zum Ziehen gedacht, nicht zum Heben!
3. Halten Sie niemals Ihre Hand oder andere Gegenstände in die Nähe des Zahnrads, der Felge und des Rollkabels. Tragen Sie bei der Verwendung der Winde immer Handschuhe.
4. Versuchen Sie niemals, die Winde zu reparieren oder zu zerlegen, wenn ein Problem vorliegt. Bitten Sie einen Maschinisten oder Fachmann um Hilfe.
5. Stellen Sie beim Ersetzen des Kabels sicher, dass das Ende des Kabels durch die 4 Löcher an der Seite der Felge kommt, und befestigen Sie einen Knopf oder schweißen Sie die Spitze des Kabels an, um zu verhindern, dass das Kabel herauskommt.
6. Vor längerer Lagerung Fett für Achse und Getriebe verwenden.
7. Erlauben Sie Minderjährigen nicht, dieses Produkt zu verwenden und zu bedienen.
8. Verwenden Sie das Produkt nicht, wenn Sie müde sind oder unter Einfluss von Alkohol, verschreibungspflichtigen Medikamenten oder Drogen stehen.
9. Sicherheit bei der Arbeit
10. Benutzen Sie beim Transport des Produkts beide Hände.
11. Verwenden Sie entsprechend der Arbeitsumgebung geeignete Schutzausrüstung.
12. Achten Sie stets auf einen sicheren Stand und das Gleichgewicht.
13. Versuchen Sie nicht, stationäre Lasten zu ziehen oder zu befestigen.
14. Üben Sie keine seitliche Kraft auf die Last aus.
15. Nicht zum Heben von Lasten und niemals zum Transport

von Personen geeignet.

1. Vermeiden Sie ein unbeabsichtigtes Starten des Produkts. Der Ratschenschalter sollte immer vollständig eingerastet sein.

VORSICHT: Lesen Sie die Anweisungen und Verfahren für einen sicheren Betrieb sorgfältig durch.

ANLEITUNG AUFBEWAHREN

MODELL UND PARAMETER

Modell	KW1200	KW1600	KW2000B	KW3500	KC800	KC3500
Maximale Tragfähigkeit	1200 Pfund	1600 Pfund	2000 Pfund	3500 Pfund	800 Pfund	3500 Pfund
Übersetzungsverhältnis	4:1	4:1	4:1	4:1 und 8:1	3,1:1	4:1 und 8:1
Weg/Geschwindigkeit	2 Wege / 1Geschwindigkeit	2 Wege / 1Geschwindigkeit	2 Wege / 1Geschwindigkeit	2 Wege / 2 Geschwindigkeit	2 Wege / 1Geschwindigkeit	2 Wege / 2 Geschwindigkeit
Seiltyp	Polyester - S -Falle	Polyester - S -Falle	Polyester - S -Falle	Polyester - S -Falle	Stahlkabel	Stahlkabel
Seillänge	7M	10M	7M	10M	10M	10M
Farben)	Schwarz	Schwarz	Schwarz	Schwarz	Schwarz	Schwarz

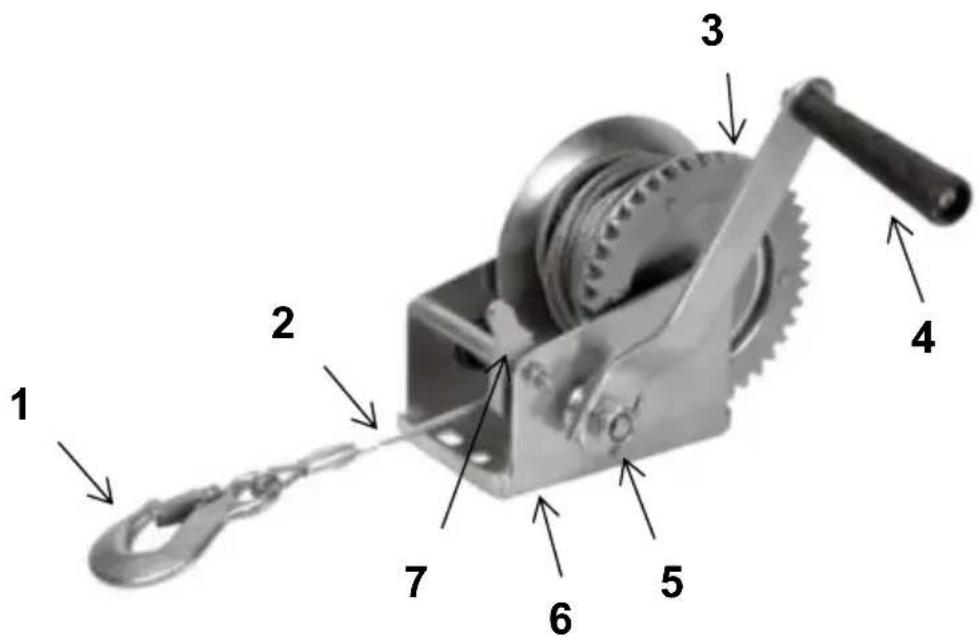

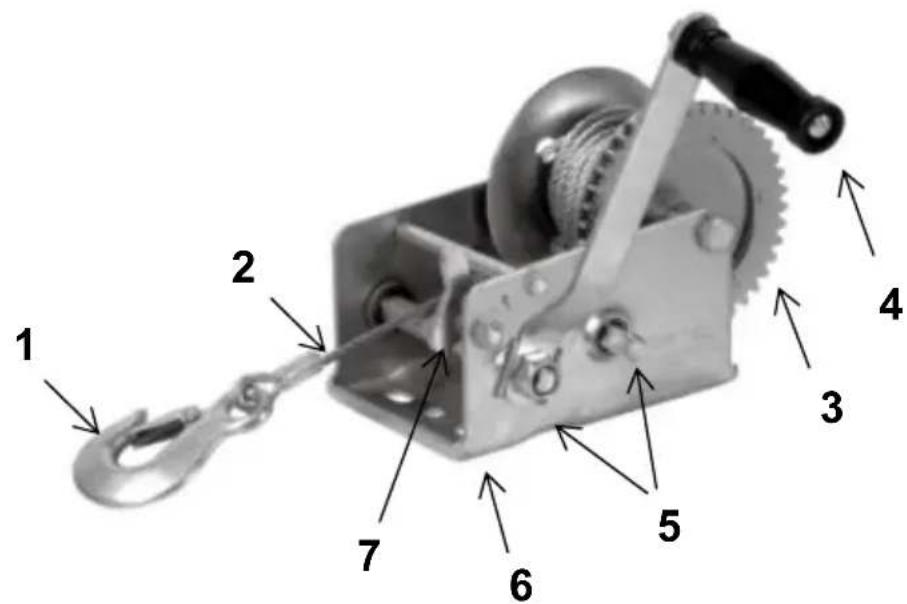

STRUKTURDIAGRAMM

1. 1. Haken 2. Seil 3. Felge 4. Kurbel 5. Achsbolzen 6. Basis 7. Ratschenschalter

1. 1. Haken 2. Seil 3. Felge 4. Kurbel 5. Achsbolzen 6. Basis 7. Ratschenschalter

Installationsvorbereitung:

1. Bitte bereiten Sie einen Teppich oder eine Matte vor, um Ihren Boden zu schützen. Sie müssen das gesamte Zubehör verteilen.
2. Bitte halten Sie Handschuhe bereit, um Kratzer durch scharfe Teile zu vermeiden, die während der Installation auftreten können.
3. Bitte öffnen Sie alle Kartons, um zu überprüfen, ob das Zubehör vollständig und in gutem Zustand ist.
4. Wenn Sie für die Installation dieses Produkts Elektrowerkzeuge verwenden müssen, stellen Sie die Geschwindigkeit bitte im Voraus auf eine niedrige Geschwindigkeit ein.
5. Bei der Installation bitte alle Löcher ausrichten und ziehen Sie nicht alle Schrauben zuerst fest. Andernfalls kann die Installation erschwert werden.

Installation:

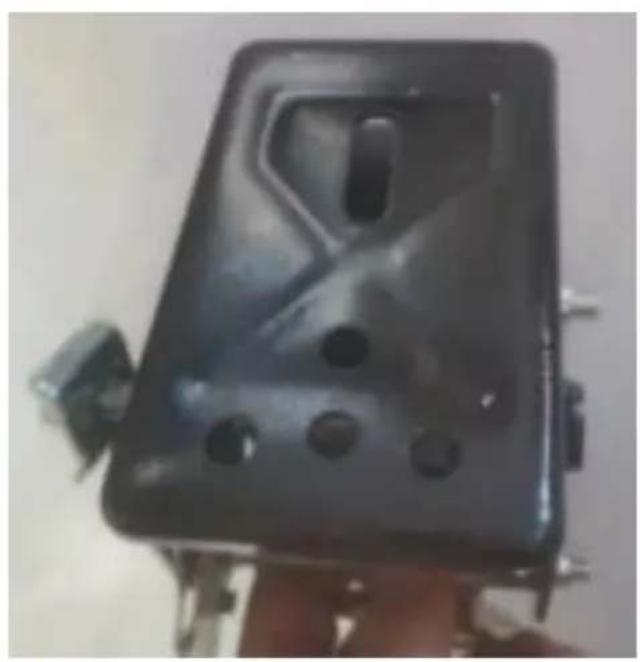

Schritt 1. Bohren Sie Löcher (Ø 11 mm) in die zu installierenden Halterungen, entsprechend den Abmessungen der Windenbasis. Montieren Sie die Winde an den Halterungen und befestigen Sie mit Schrauben und Muttern.

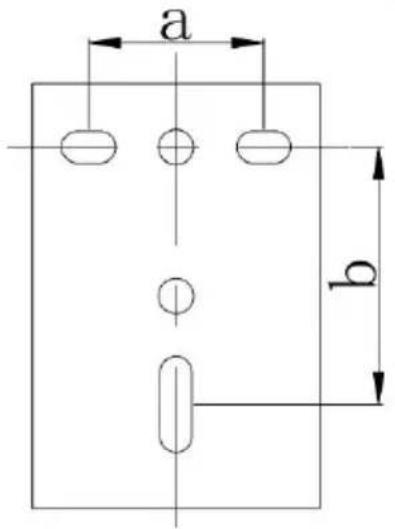

Abmessungen der Windenbasis:

Modell	KW1200	KW1600	KW2000B	KC800	KW3500 / KC3500
a (mm)	50	44	50	44,5	44
b (mm)	85	79	85	74	104

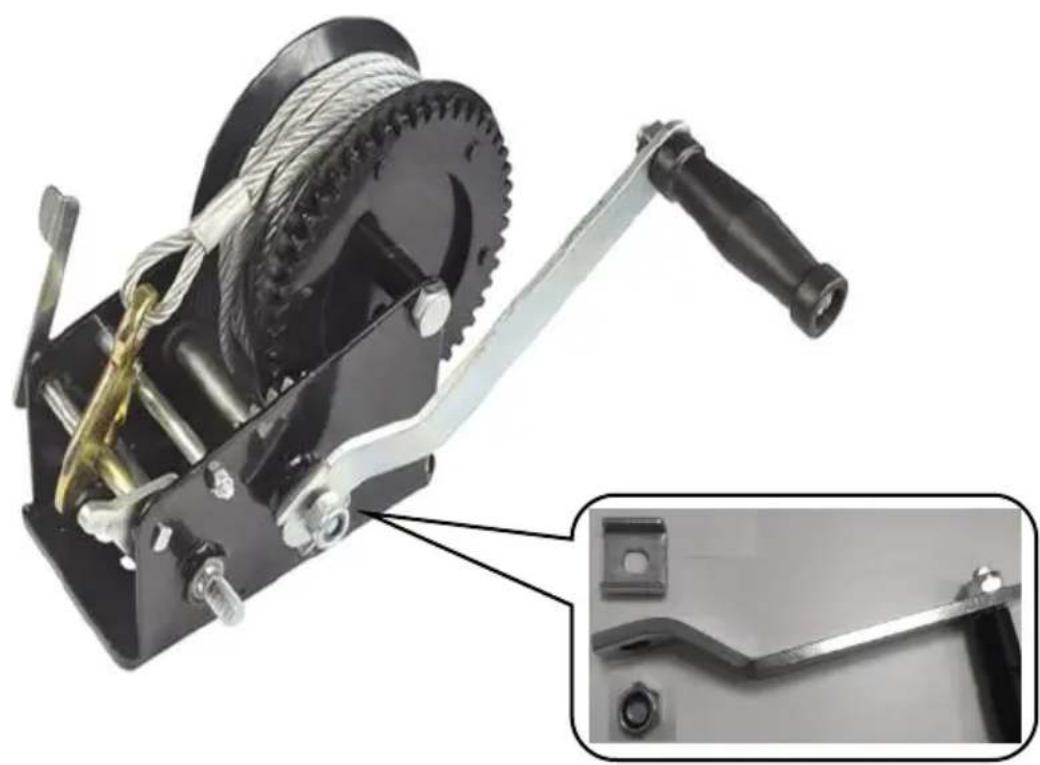

Schritt 2. Bringen Sie den Griff am Schaft an und kontern Sie die Mutter wie abgebildet.

Hinweis: Bei den Modellen KW3500 und KC3500 handelt es sich um Schnellgriffe, die einfach angeschlossen werden müssen.

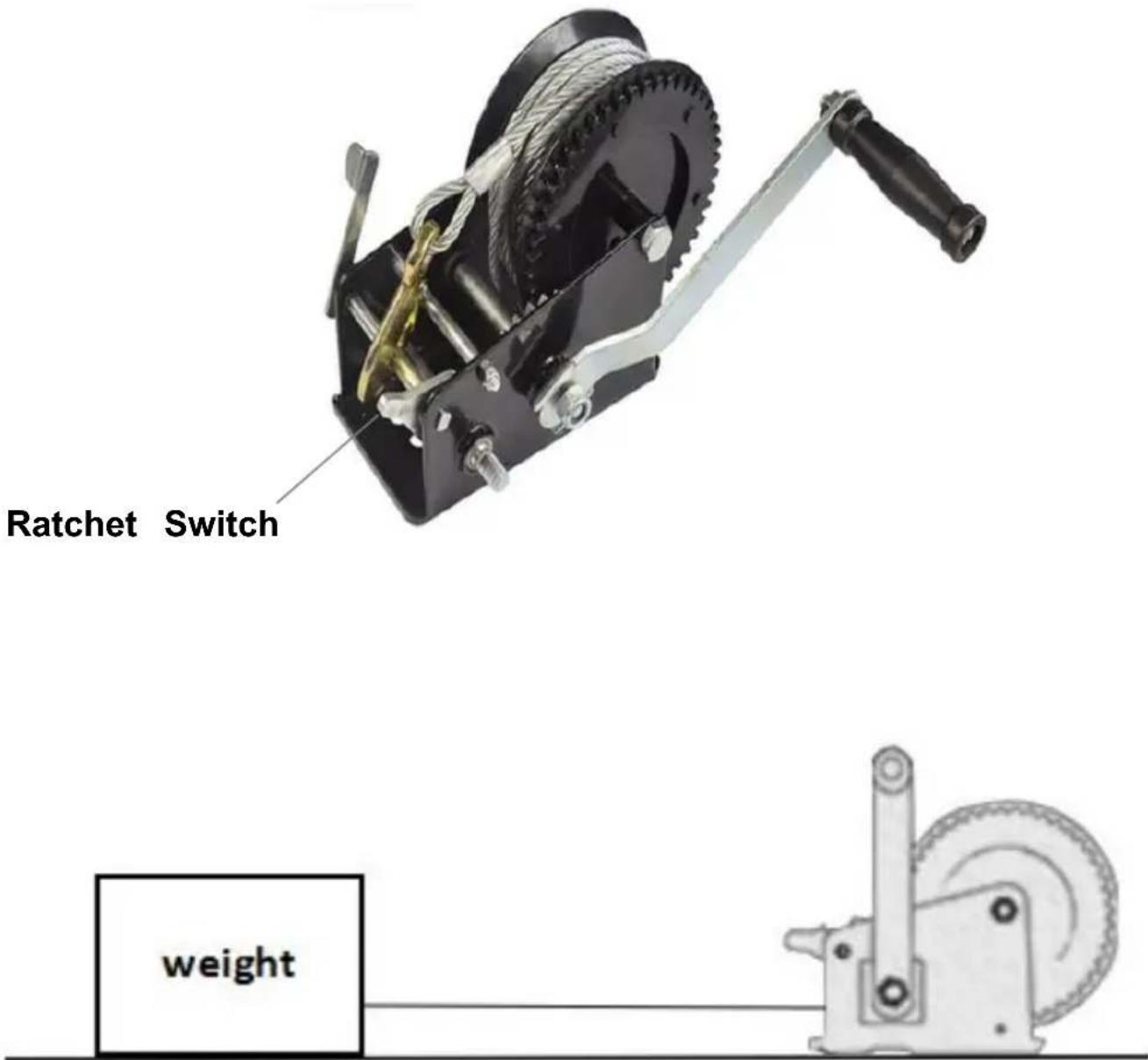

Schritt 3: Stellen Sie den Ratschenschalter auf die mittlere Position, ziehen Sie den Haken heraus und fangen Sie das Gewicht auf. Dann stellen Sie den Ratschenschalter in eine hohe Position und drehen Sie den Griff langsam im Uhrzeigersinn. Ziehen Sie das Gewicht in die gewünschte Position.

Hinweis: Die Funktionsweise des Ratschenschalters wird nachstehend beschrieben.

Auf-/Abwickeln des Kabels ohne Last

1. Bringen Sie den Ratschenhebel in die mittlere Position.
2. Die Kabeltrommel bewegt sich nun frei in beide Richtungen.
3. Ziehen Sie am Seil am festen Haken, bis der Haken an der bewegenden Last befestigt werden kann.
4. Wickeln Sie das überschüssige Kabel zurück, indem Sie die Kurbel im Uhrzeigersinn drehen.

Aufwickeln des Kabels unter Last (Abschleppen, Laden)

1. Halten Sie die Kurbel fest und drücken Sie leicht, um den Ratschenhebel zu entlasten.
2. Bringen Sie den Ratschenhebel in Position.
3. Drehen Sie die Kurbel im Uhrzeigersinn, um das Stahlseil gleichmäßig aufzuwickeln.

Abwickeln des Kabels unter Last (Absenken, Entladen)

1. Halten Sie die Kurbel fest und drücken Sie leicht, um den Ratschenhebel zu entlasten.
2. Bringen Sie den Ratschenhebel in Position.
3. Das Kabel sollte nach Gebrauch wieder vollständig eingezogen werden.

Ratschenschalter

1. Es gibt 3 Positionen für den Ratschenschalter: Die höhere Position zum Ziehen, die niedrigere Position zum Lösen und die mittlere Position dient sowohl zum Ziehen als auch zum Lösen, kann jedoch nur verwendet werden, wenn die Winde belastet ist. Halten Sie die Kurbel fest, wenn Sie die Schaltposition ändern möchten.
2. Installieren Sie die Winde vor der Verwendung auf einer festen und ebenen Oberfläche. Um sie zu installieren, stellen Sie den Ratschenschalter in die mittlere Position und ziehen Sie das Kabel heraus, bis die Löcher an der Unterseite der Basis sichtbar sind. Verwenden Sie dann mindestens drei Sätze 3/8-Zoll-Schrauben und Sicherungsmuttern in einem dreieckigen Muster, um die Basis an der Oberfläche zu befestigen. Verwenden Sie bei Bedarf ein zusätzliches Metall- oder Hartholzbrett.
3. Befestigen Sie dann die Kurbel mit der Mutter an der Achsschraube.
4. Stellen Sie den Ratschenschalter in die höhere Position und drehen Sie die Kurbel im Uhrzeigersinn, um zu ziehen. Bringen Sie den Ratschenschalter in die untere Position und drehen Sie die Kurbel zum Lösen gegen den Uhrzeigersinn.
5. Wenn Sie fertig sind, befestigen Sie den Haken an der Pfotenbuchse.

WARTUNG

1. Befolgen Sie die Anweisungen zum regelmäßigen Schmieren. Schmieren Sie das Kabel und den Haken regelmäßig mit leichtem Fett. Schmieren Sie die Zahnräder alle 6 Monate. Verwenden Sie wasserfestes Fett von guter Qualität.
2. Überprüfen Sie regelmäßig alle Teile, Stahlkabel und Zubehörteile und ersetzen Sie diese, wenn sie beschädigt oder abgenutzt sind.
3. Lassen Sie beschädigte Teile von einem autorisierten Servicecenter ersetzen.
4. Überprüfen Sie die Muttern regelmäßig und ziehen Sie sie fest, wenn sie locker sind.
5. Das Produkt muss an einem trockenen Ort gelagert werden. Schließen Sie das Produkt immer ab und bewahren Sie es außerhalb der Reichweite von Kindern auf.
6. Halten Sie das Produkt ordnungsgemäß gewartet und sauber, um eine bessere und sicherere Leistung zu erzielen.
7. Halten Sie die Griffe trocken, sauber und frei von Öl und Fett.
