KW3500 - Handwinde Vevor - Kostenlose Bedienungsanleitung

Marke	Vevor
Modell	KW3500
Produkttyp	Handwinde
Maximale Tragfähigkeit	3500 Pfund (ca. 1588 kg)
Übersetzungsverhältnis	4:1 und 8:1 (2 Gänge)
Seiltyp	Polyesterband
Seillänge	10 Meter
Farbe	Schwarz
Basisabmessungen (a x b)	44 mm x 104 mm
Hauptfunktionen	Lasten ziehen (nicht heben), Zweigang-Kurbel
Stromversorgung	Manuell (keine elektrische Quelle)
Wartung	Regelmäßige Schmierung von Seil, Haken und Getriebe (alle 6 Monate)
Sicherheit	Niemals überladen, Handschuhe tragen, keine Personen heben, gute Körperhaltung einnehmen
Ersatzteile	Beschädigte Teile durch autorisierte Servicezentren ersetzen
Reparierbarkeit	Nicht selbst zerlegen, einen Mechaniker oder Spezialisten kontaktieren
Verwendungszweck	Ziehen von Lasten am Boden, nicht zum Heben geeignet
Garantie	Elektronische Garantieurkunde verfügbar unter www.vevor.com/support

Häufig gestellte Fragen - KW3500 Vevor

Wie installiere ich die Vevor KW3500 Winde?

Bohren Sie 11 mm Löcher in die Halterungen entsprechend den Basisabmessungen (44 mm x 104 mm). Befestigen Sie die Winde mit Schrauben und Muttern. Montieren Sie den Schnellgriff auf die Welle und sichern Sie die Mutter. Stellen Sie den Klinkenschalter in die Mittelstellung, um das Seil abzurollen, und wechseln Sie dann in die obere Position zum Ziehen.

Wie hoch ist die maximale Tragfähigkeit der KW3500?

Die maximale Tragfähigkeit beträgt 3500 Pfund (ca. 1588 kg). Diese Grenze niemals überschreiten.

Wie verwende ich den Klinkenschalter?

Der Klinkenschalter hat 3 Positionen: obere Position zum Ziehen der Last, untere Position zum Lösen, mittlere Position zum freien Auf- und Abwickeln ohne Last. Halten Sie die Kurbel beim Positionswechsel fest.

Wie wickle ich das Seil unter Last auf?

Halten Sie die Kurbel fest, drücken Sie vorsichtig, um den Klinkenhebel zu entlasten, stellen Sie ihn in die obere Position und drehen Sie die Kurbel im Uhrzeigersinn, um das Seil gleichmäßig aufzuwickeln.

Wie wickle ich das Seil unter Last ab?

Halten Sie die Kurbel fest, drücken Sie vorsichtig, um den Klinkenhebel zu entlasten, stellen Sie ihn in die untere Position und drehen Sie die Kurbel gegen den Uhrzeigersinn, um das Seil abzuwickeln.

Welche Wartung ist erforderlich?

Schmieren Sie regelmäßig das Seil und den Haken mit leichtem Fett. Fetten Sie das Getriebe alle 6 Monate mit einem hochwertigen wasserfesten Fett. Überprüfen Sie regelmäßig alle Teile und ziehen Sie die Muttern bei Bedarf nach.

Kann ich mit dieser Winde Lasten heben?

Nein, diese Winde ist ausschließlich zum Ziehen von Lasten horizontal konzipiert, nicht zum Heben. Niemals zum Heben von Personen verwenden.

Was tun, wenn das Seil beschädigt ist?

Ersetzen Sie das beschädigte Seil. Stellen Sie sicher, dass das neue Ende durch die 4 Löcher an der Seite der Felge geführt wird, und machen Sie einen Knoten am Ende, um ein Lösen zu verhindern. Lassen Sie Teile bei Bedarf von einem autorisierten Servicezentrum austauschen.

Welche Sicherheitsvorkehrungen muss ich treffen?

Tragen Sie immer Handschuhe. Niemals überladen. Halten Sie Ihre Hände fern von Ritzel, Felge oder Seil. Nehmen Sie eine gute Körperhaltung und Balance ein. Lassen Sie Minderjährige das Gerät nicht benutzen. Nicht unter Einfluss von Drogen oder Alkohol verwenden.

Wo finde ich technischen Support und Garantie?

Technischer Support und die elektronische Garantieurkunde sind auf der Website www.vevor.com/support verfügbar. Bewahren Sie den Kaufbeleg auf.

BEDIENUNGSANLEITUNG KW3500 Vevor

Linkenheim-Hochstetten, Deutschland

Pooledas Group Ltd

Linkenheim-Hochstetten, Deutschland

UK

REP

Pooledas Group Ltd

Technisches Support- und E-Garantiezertifikat www.vevor.com/support

HANDWINDE HANDBUCH

Modell: KW1200, KW1600, KW2000B, KW3500, KC800, KC3500

Bitte lesen Sie diese Bedienungsanleitung

sorgfältig durch!

1. Niemals überlasten!
2. Diese Winde ist zum Ziehen gedacht, nicht zum Heben!
3. Halten Sie niemals Ihre Hand oder andere Gegenstände in die Nähe des Zahnrads, der Felge und des Rollkabels. Tragen Sie bei der Verwendung der Winde immer Handschuhe.
4. Versuchen Sie niemals, die Winde zu reparieren oder zu zerlegen, wenn ein Problem vorliegt. Bitten Sie einen Maschinisten oder Fachmann um Hilfe.
5. Stellen Sie beim Ersetzen des Kabels sicher, dass das Ende des Kabels durch die 4 Löcher an der Seite der Felge kommt, und befestigen Sie einen Knopf oder schweißen Sie die Spitze des Kabels an, um zu verhindern, dass das Kabel herauskommt.
6. Vor längerer Lagerung Fett für Achse und Getriebe verwenden.
7. Erlauben Sie Minderjährigen nicht, dieses Produkt zu verwenden und zu bedienen.
8. Verwenden Sie das Produkt nicht, wenn Sie müde sind oder unter Einfluss von Alkohol, verschreibungspflichtigen Medikamenten oder Drogen stehen.
9. Sicherheit bei der Arbeit
10. Benutzen Sie beim Transport des Produkts beide Hände.
11. Verwenden Sie entsprechend der Arbeitsumgebung geeignete Schutzausrüstung.
12. Achten Sie stets auf einen sicheren Stand und das Gleichgewicht.
13. Versuchen Sie nicht, stationäre Lasten zu ziehen oder zu befestigen.
14. Üben Sie keine seitliche Kraft auf die Last aus.
15. Nicht zum Heben von Lasten und niemals zum Transport

von Personen geeignet.

1. Vermeiden Sie ein unbeabsichtigtes Starten des Produkts. Der Ratschenschalter sollte immer vollständig eingerastet sein.

VORSICHT: Lesen Sie die Anweisungen und Verfahren für einen sicheren Betrieb sorgfältig durch.

ANLEITUNG AUFBEWAHREN

MODELL UND PARAMETER

Modell	KW1200	KW1600	KW2000B	KW3500	KC800	KC3500
Maximale Tragfähigkeit	1200 Pfund	1600 Pfund	2000 Pfund	3500 Pfund	800 Pfund	3500 Pfund
Übersetzungsverhältnis	4:1	4:1	4:1	4:1 und 8:1	3,1:1	4:1 und 8:1
Weg/Geschwindigkeit	2 Wege / 1Geschwindigkeit	2 Wege / 1Geschwindigkeit	2 Wege / 1Geschwindigkeit	2 Wege / 2 Geschwindigkeit	2 Wege / 1Geschwindigkeit	2 Wege / 2 Geschwindigkeit
Seiltyp	Polyester - S -Falle	Polyester - S -Falle	Polyester - S -Falle	Polyester - S -Falle	Stahlkabel	Stahlkabel
Seillänge	7M	10M	7M	10M	10M	10M
Farben)	Schwarz	Schwarz	Schwarz	Schwarz	Schwarz	Schwarz

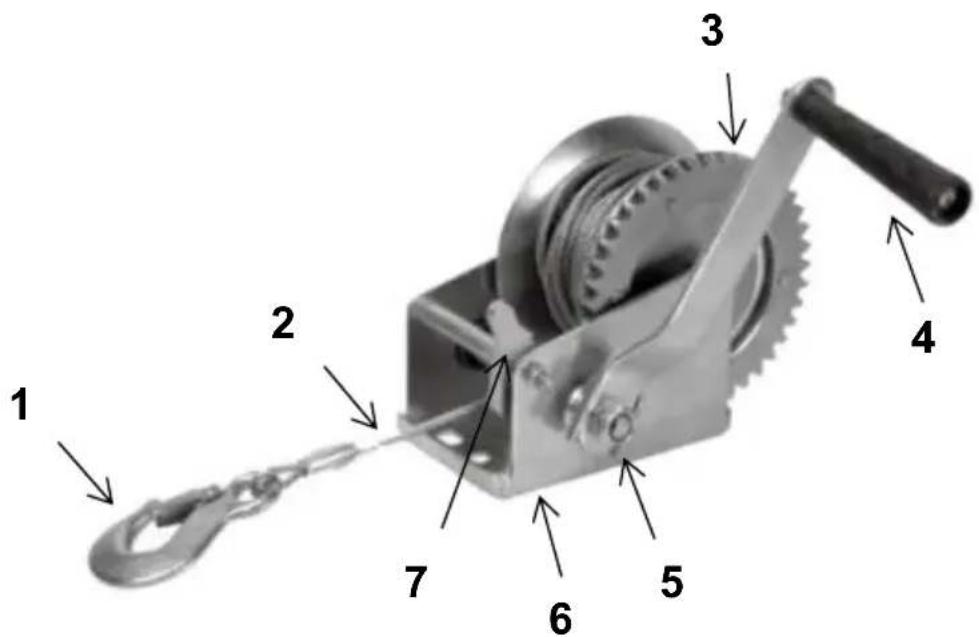

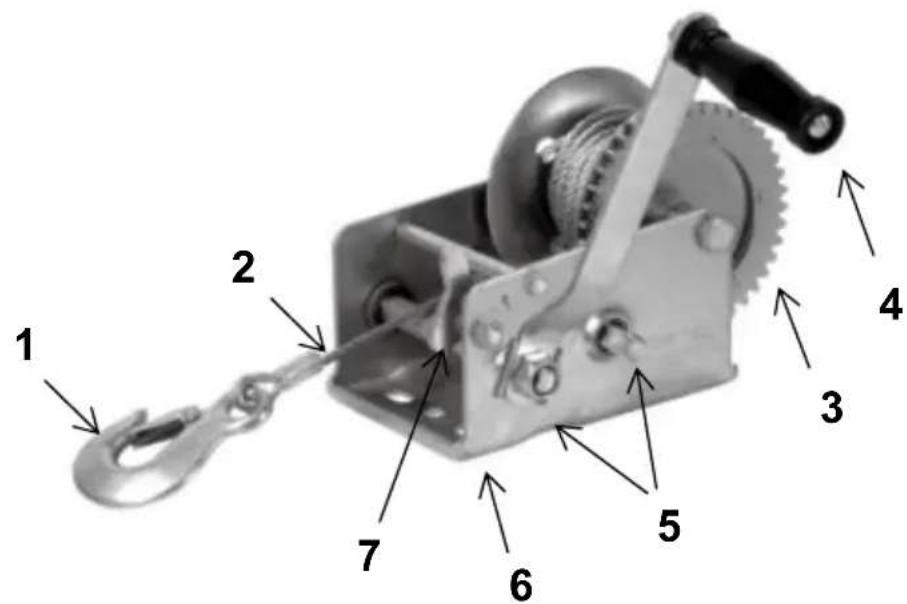

STRUKTURDIAGRAMM

1. 1. Haken 2. Seil 3. Felge 4. Kurbel 5. Achsbolzen 6. Basis 7. Ratschenschalter

1. 1. Haken 2. Seil 3. Felge 4. Kurbel 5. Achsbolzen 6. Basis 7. Ratschenschalter

Installationsvorbereitung:

1. Bitte bereiten Sie einen Teppich oder eine Matte vor, um Ihren Boden zu schützen. Sie müssen das gesamte Zubehör verteilen.
2. Bitte halten Sie Handschuhe bereit, um Kratzer durch scharfe Teile zu vermeiden, die während der Installation auftreten können.
3. Bitte öffnen Sie alle Kartons, um zu überprüfen, ob das Zubehör vollständig und in gutem Zustand ist.
4. Wenn Sie für die Installation dieses Produkts Elektrowerkzeuge verwenden müssen, stellen Sie die Geschwindigkeit bitte im Voraus auf eine niedrige Geschwindigkeit ein.
5. Bei der Installation bitte alle Löcher ausrichten und ziehen Sie nicht alle Schrauben zuerst fest. Andernfalls kann die Installation erschwert werden.

Installation:

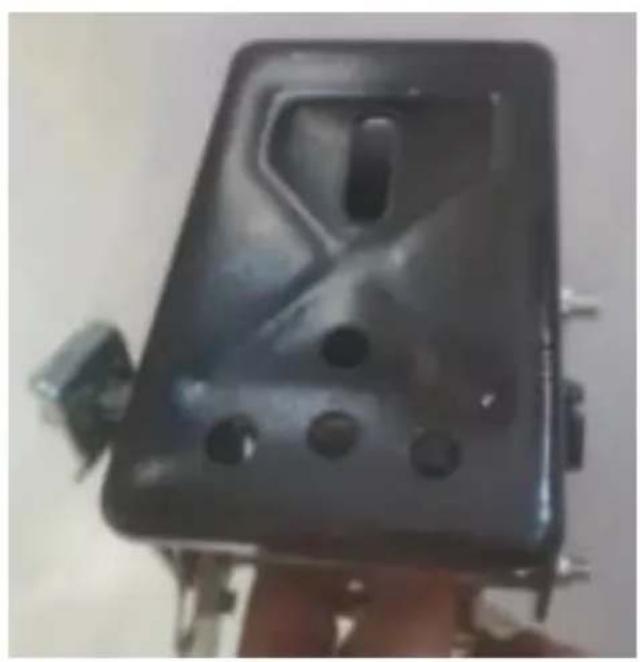

Schritt 1. Bohren Sie Löcher (Ø 11 mm) in die zu installierenden Halterungen, entsprechend den Abmessungen der Windenbasis. Montieren Sie die Winde an den Halterungen und befestigen Sie mit Schrauben und Muttern.

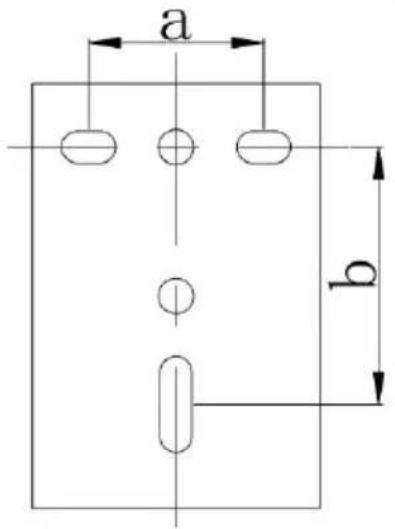

Abmessungen der Windenbasis:

Modell	KW1200	KW1600	KW2000B	KC800	KW3500 / KC3500
a (mm)	50	44	50	44,5	44
b (mm)	85	79	85	74	104

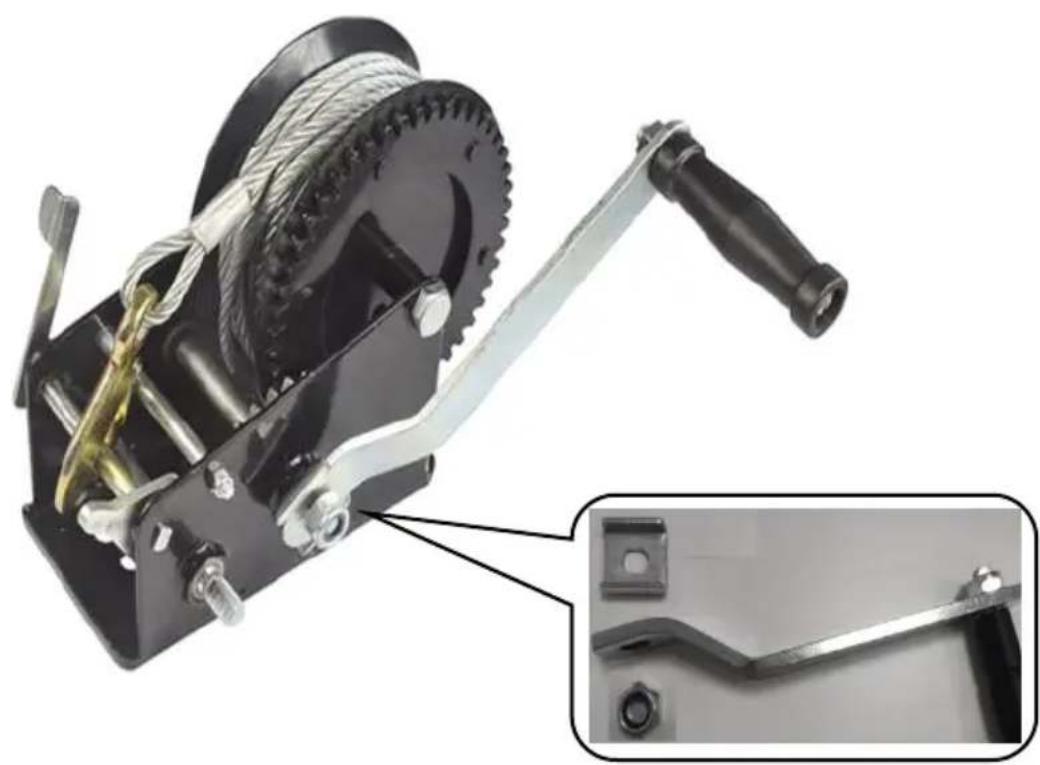

Schritt 2. Bringen Sie den Griff am Schaft an und kontern Sie die Mutter wie abgebildet.

Hinweis: Bei den Modellen KW3500 und KC3500 handelt es sich um Schnellgriffe, die einfach angeschlossen werden müssen.

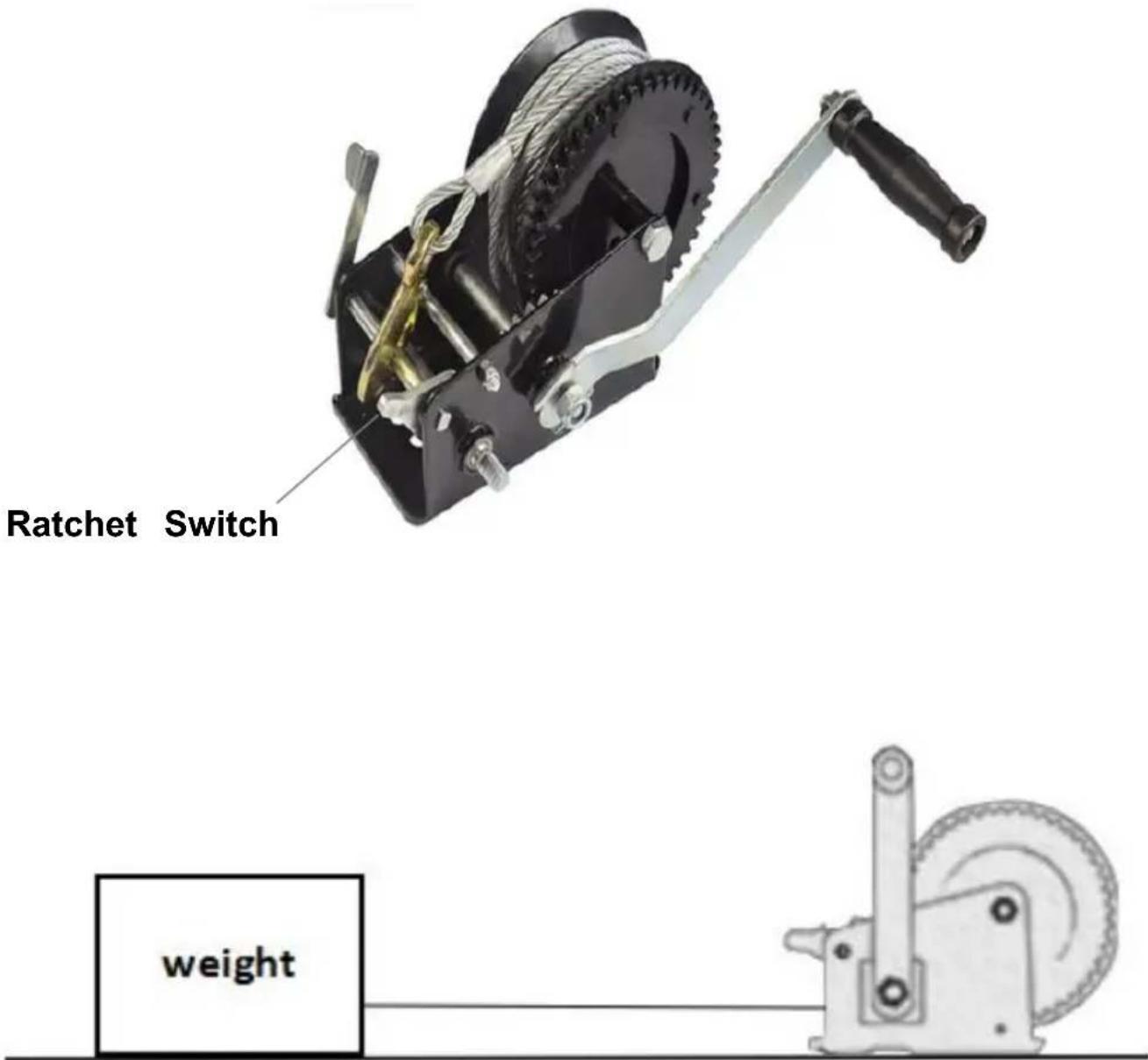

Schritt 3: Stellen Sie den Ratschenschalter auf die mittlere Position, ziehen Sie den Haken heraus und fangen Sie das Gewicht auf. Dann stellen Sie den Ratschenschalter in eine hohe Position und drehen Sie den Griff langsam im Uhrzeigersinn. Ziehen Sie das Gewicht in die gewünschte Position.

Hinweis: Die Funktionsweise des Ratschenschalters wird nachstehend beschrieben.

Auf-/Abwickeln des Kabels ohne Last

1. Bringen Sie den Ratschenhebel in die mittlere Position.
2. Die Kabeltrommel bewegt sich nun frei in beide Richtungen.
3. Ziehen Sie am Seil am festen Haken, bis der Haken an der bewegenden Last befestigt werden kann.
4. Wickeln Sie das überschüssige Kabel zurück, indem Sie die Kurbel im Uhrzeigersinn drehen.

Aufwickeln des Kabels unter Last (Abschleppen, Laden)

1. Halten Sie die Kurbel fest und drücken Sie leicht, um den Ratschenhebel zu entlasten.
2. Bringen Sie den Ratschenhebel in Position.
3. Drehen Sie die Kurbel im Uhrzeigersinn, um das Stahlseil gleichmäßig aufzuwickeln.

Abwickeln des Kabels unter Last (Absenken, Entladen)

1. Halten Sie die Kurbel fest und drücken Sie leicht, um den Ratschenhebel zu entlasten.
2. Bringen Sie den Ratschenhebel in Position.
3. Das Kabel sollte nach Gebrauch wieder vollständig eingezogen werden.

Ratschenschalter

1. Es gibt 3 Positionen für den Ratschenschalter: Die höhere Position zum Ziehen, die niedrigere Position zum Lösen und die mittlere Position dient sowohl zum Ziehen als auch zum Lösen, kann jedoch nur verwendet werden, wenn die Winde belastet ist. Halten Sie die Kurbel fest, wenn Sie die Schaltposition ändern möchten.
2. Installieren Sie die Winde vor der Verwendung auf einer festen und ebenen Oberfläche. Um sie zu installieren, stellen Sie den Ratschenschalter in die mittlere Position und ziehen Sie das Kabel heraus, bis die Löcher an der Unterseite der Basis sichtbar sind. Verwenden Sie dann mindestens drei Sätze 3/8-Zoll-Schrauben und Sicherungsmuttern in einem dreieckigen Muster, um die Basis an der Oberfläche zu befestigen. Verwenden Sie bei Bedarf ein zusätzliches Metall- oder Hartholzbrett.
3. Befestigen Sie dann die Kurbel mit der Mutter an der Achsschraube.
4. Stellen Sie den Ratschenschalter in die höhere Position und drehen Sie die Kurbel im Uhrzeigersinn, um zu ziehen. Bringen Sie den Ratschenschalter in die untere Position und drehen Sie die Kurbel zum Lösen gegen den Uhrzeigersinn.
5. Wenn Sie fertig sind, befestigen Sie den Haken an der Pfotenbuchse.

WARTUNG

1. Befolgen Sie die Anweisungen zum regelmäßigen Schmieren. Schmieren Sie das Kabel und den Haken regelmäßig mit leichtem Fett. Schmieren Sie die Zahnräder alle 6 Monate. Verwenden Sie wasserfestes Fett von guter Qualität.
2. Überprüfen Sie regelmäßig alle Teile, Stahlkabel und Zubehörteile und ersetzen Sie diese, wenn sie beschädigt oder abgenutzt sind.
3. Lassen Sie beschädigte Teile von einem autorisierten Servicecenter ersetzen.
4. Überprüfen Sie die Muttern regelmäßig und ziehen Sie sie fest, wenn sie locker sind.
5. Das Produkt muss an einem trockenen Ort gelagert werden. Schließen Sie das Produkt immer ab und bewahren Sie es außerhalb der Reichweite von Kindern auf.
6. Halten Sie das Produkt ordnungsgemäß gewartet und sauber, um eine bessere und sicherere Leistung zu erzielen.
7. Halten Sie die Griffe trocken, sauber und frei von Öl und Fett.
